1 Elementy komputera przenośnego Instrukcja obsługi

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Bluetooth jest znakiem towarowym należącym do właściciela i używanym przez firmę Hewlett-Packard Company w ramach licencji. Microsoft i Windows są zastrzeżonymi w Stanach Zjednoczonych znakami towarowymi firmy Microsoft Corporation. Logo SD jest znakiem towarowym należącym do jego właściciela. Uwagi dotyczące produktu W niniejszej instrukcji obsługi opisano funkcje występujące w większości modeli. Niektóre z funkcji mogą być niedostępne na danym komputerze. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez powiadomienia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: sierpień 2009 Numer katalogowy dokumentu:

3 Uwagi dotyczące bezpieczeństwa OSTRZEŻENIE! Aby zmniejszyć ryzyko oparzeń lub przegrzania komputera, nie umieszczaj go bezpośrednio na kolanach i nie blokuj jego otworów wentylacyjnych. Należy używać komputera tylko na twardej płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok opcjonalną drukarkę, lub miękką powierzchnię, na przykład przez poduszki, koc czy ubranie. Nie należy także dopuszczać, aby pracujący zasilacz dotykał skóry lub miękkiej powierzchni, na przykład poduszki, koca czy ubrania. Komputer i zasilacz spełniają ograniczenia dotyczące temperatury powierzchni dostępnych dla użytkownika, zdefiniowane w normie International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Uwagi dotyczące bezpieczeństwa

5 Spis treści 1 Położenie elementów sprzętowych 2 Elementy Elementy w górnej części komputera... 3 Płytka dotykowa TouchPad... 3 Wskaźniki... 4 Przyciski, głośniki i czytnik linii papilarnych... 5 Klawisze... 6 Elementy z przodu komputera... 8 Elementy z tyłu komputera... 9 Elementy z prawej strony komputera... 9 Elementy z lewej strony komputera Elementy w dolnej części komputera Elementy wyświetlacza Czyszczenie wyświetlacza Anteny bezprzewodowe (tylko wybrane modele) Dodatkowe elementy sprzętowe Etykiety Indeks v

6 vi

7 1 Położenie elementów sprzętowych Aby wyświetlić listę sprzętu zainstalowanego w komputerze: Wybierz kolejno Start > Panel sterowania > System i zabezpieczenia. Następnie w obszarze System kliknij przycisk Menedżer urządzeń. Menedżer urządzeń umożliwia również dodawanie sprzętu lub modyfikowanie konfiguracji urządzeń. UWAGA: W systemie Windows jest dostępna funkcja Kontrola konta użytkownika, która podnosi poziom zabezpieczeń komputera. Wykonanie pewnych zadań, takich jak instalowanie oprogramowania, uruchamianie narzędzi czy zmiana ustawień systemu Windows, może wymagać specjalnego uprawnienia lub podania hasła. Więcej informacji na ten temat znajduje się w module Pomoc i obsługa techniczna. 1

8 2 Elementy 2 Rozdział 2 Elementy

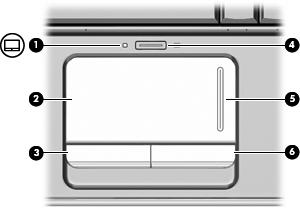

9 Elementy w górnej części komputera Płytka dotykowa TouchPad Element (1) Wskaźnik płytki dotykowej TouchPad Białe: Płytka dotykowa TouchPad jest włączona. Bursztynowy: Płytka dotykowa TouchPad jest wyłączona. (2) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (3) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (4) Przycisk włączania/wyłączania płytki dotykowej TouchPad Włącza/wyłącza płytkę dotykową TouchPad. (5) Obszar przewijania pionowego płytki dotykowej Umożliwia przewijanie w górę lub w dół. (6) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. * W tabeli zamieszczono ustawienia fabryczne. Aby wyświetlić i zmienić ustawienia płytki dotykowej TouchPad, wybierz kolejno Start > Urządzenia i drukarki. Następnie kliknij prawym przyciskiem myszy pozycję urządzenia odpowiadającą używanemu komputerowi i wybierz polecenie Ustawienia myszy. Elementy w górnej części komputera 3

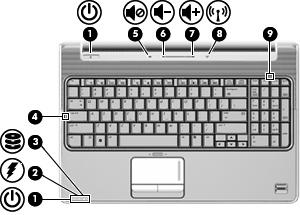

10 Wskaźniki Element (1) Wskaźniki zasilania* (2) Świeci: komputer jest włączony. Miga: komputer jest w trybie uśpienia. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (2) Wskaźnik baterii Świeci: trwa ładowanie baterii. Miga: poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Kiedy poziom naładowania baterii osiąga krytycznie niski poziom, wskaźnik zaczyna migać szybko. Nie świeci: jeżeli komputer jest podłączony do zewnętrznego źródła zasilania, wskaźnik wyłącza się po naładowaniu wszystkich baterii do pełna. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. (3) Wskaźnik napędu Miga: komputer korzysta z dysku twardego lub napędu optycznego. Bursztynowy: system HP ProtectSmart Hard Drive Protection tymczasowo zaparkował dysk twardy. (4) Wskaźnik caps lock Świeci: włączona jest funkcja caps lock. (5) Wskaźnik wyciszenia dźwięku Białe: dźwięk w komputerze jest włączony. Bursztynowy: dźwięk w komputerze jest wyłączony. (6) Wskaźnik zmniejszenia głośności dźwięku Świeci: za pomocą obszaru regulacji głośności można zmniejszyć głośność dźwięku głośnika. (7) Wskaźnik zwiększenia głośności dźwięku Świeci: za pomocą obszaru regulacji głośności można zwiększyć głośność dźwięku głośnika. 4 Rozdział 2 Elementy

11 Element (8) Wskaźnik komunikacji bezprzewodowej Niebieski: Wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN) i/lub urządzenie Bluetooth, jest włączone. Bursztynowy: Wszystkie urządzenia bezprzewodowe są wyłączone. (9) Wskaźnik num lock Świeci: Włączona jest zintegrowana klawiatura numeryczna lub włączono klawisz num lock na opcjonalnej klawiaturze numerycznej. * 2 wskaźniki zasilania wyświetlają te same informacje. Wskaźnik przycisku zasilania jest widoczny tylko wtedy, gdy komputer jest włączony. Wskaźnik zasilania znajdujący się z przodu komputera jest widoczny niezależnie od tego, czy komputer jest otwarty, czy nie. Przyciski, głośniki i czytnik linii papilarnych Element (1) Głośniki (2) Umożliwiają odtwarzanie dźwięku. (2) Przycisk zasilania* Gdy komputer jest wyłączony, naciśnij przycisk, aby go włączyć. Gdy komputer jest włączony, krótko naciśnij przycisk, aby uruchomić tryb uśpienia. Gdy komputer znajduje się w stanie uśpienia, naciśnij przycisk na chwilę, aby wyjść z trybu uśpienia. Gdy komputer jest w hibernacji, krótko naciśnij przycisk, aby zakończyć hibernację. Jeżeli komputer nie odpowiada i nie można użyć standardowej procedury zamykania systemu Windows, naciśnięcie przycisku Elementy w górnej części komputera 5

12 Element zasilania i przytrzymanie go przez co najmniej 5 sekund umożliwia wyłączenie komputera. Aby uzyskać więcej informacji o ustawieniach zasilania, wybierz Start > Panel sterowania > System i zabezpieczenia > Opcje zasilania. (3) Przycisk wyciszania dźwięku Wycisza i przywraca dźwięk głośników. (4) Obszar regulacji głośności Umożliwia ustawienie głośności dźwięku głośnika. Przesuń palec w lewo, aby zmniejszyć głośność, lub w prawo, aby ją zwiększyć. W celu zmniejszenia lub zwiększenia głośności można również dotykać w obszarze przewijania odpowiednio znaku minus (-) lub plus (+). (5) Przycisk komunikacji bezprzewodowej Włącza i wyłącza funkcje komunikacji bezprzewodowej, nie ustanawia jednak połączenia bezprzewodowego. UWAGA: Aby można było ustanowić połączenie bezprzewodowe, musi być skonfigurowana sieć bezprzewodowa. (6) Czytnik linii papilarnych (tylko wybrane modele) Umożliwia logowanie do systemu Windows na podstawie rozpoznania linii papilarnych, a nie podania hasła. * W tabeli zamieszczono ustawienia fabryczne. Informacje o możliwości zmiany ustawień fabrycznych można znaleźć w instrukcjach obsługi dostępnych w Pomocy i obsłudze technicznej. Klawisze Element (1) Klawisz esc Wyświetla informacje o systemie komputera (po naciśnięciu razem z klawiszem fn). 6 Rozdział 2 Elementy

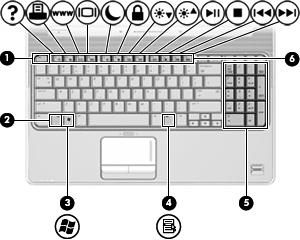

13 Element (2) Klawisz fn Umożliwia wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem funkcyjnym lub klawiszem esc). (3) Klawisz z logo systemu Windows Wyświetla menu Start systemu Windows. (4) Klawisz aplikacji systemu Windows Umożliwia wyświetlanie menu skrótów dla elementu znajdującego się pod wskaźnikiem. (5) Zintegrowany blok klawiszy numerycznych Mogą być używane tak jak klawisze na zewnętrznej klawiaturze numerycznej. (6) Klawisze funkcyjne Umożliwiają wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem fn). Elementy w górnej części komputera 7

14 Elementy z przodu komputera Element (1) Wskaźnik zasilania Świeci: komputer jest włączony. Miga: komputer jest w trybie uśpienia. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (2) Wskaźnik baterii Świeci: trwa ładowanie baterii. Miga: poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Kiedy poziom naładowania baterii osiąga krytycznie niski poziom, wskaźnik zaczyna migać szybko. Nie świeci: jeżeli komputer jest podłączony do zewnętrznego źródła zasilania, wskaźnik wyłącza się po naładowaniu wszystkich baterii do pełna. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. (3) Wskaźnik napędu Miga: komputer korzysta z dysku twardego lub napędu optycznego. Bursztynowy: system HP ProtectSmart Hard Drive Protection tymczasowo zaparkował dysk twardy. (4) Soczewki podczerwieni Odbierają sygnał z pilota zdalnego sterowania. (5) Gniazdo wejściowe audio (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu zestawu słuchawkowego komputera, mikrofonu kolumny stereo lub mikrofonu monofonicznego. (6) Gniazdo wyjściowe audio (słuchawkowe) (2) Odtwarza dźwięk po podłączeniu do opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. UWAGA: W tabeli podano ustawienia fabryczne. Informacje o możliwości zmiany ustawień fabrycznych można znaleźć w instrukcjach obsługi dostępnych w Pomocy i obsłudze technicznej. 8 Rozdział 2 Elementy

15 Elementy z tyłu komputera Element Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas zwykłej eksploatacji jest normalnym zjawiskiem. Elementy z prawej strony komputera Element (1) Wskaźnik napędu optycznego Miga: trwa uzyskiwanie dostępu do napędu optycznego. (2) Napęd optyczny Odczytuje dyski optyczne i w wybranych modelach także zapisuje na nich. (3) Porty USB (2) Umożliwiają podłączenie opcjonalnych urządzeń USB. (4) Gniazdo anteny/kabla telewizyjnego (tylko wybrane modele) (5) Gniazdo RJ-11 (modemowe) (tylko wybrane modele) Umożliwia podłączenie anteny telewizyjnej, cyfrowego urządzenia kablowego lub urządzenia satelitarnego, odbierającego przekazy telewizyjne standardowe i o wysokiej rozdzielczości. Umożliwia podłączenie kabla modemowego. (6) Gniazdo linki zabezpieczającej Umożliwia przymocowanie do komputera opcjonalnej linki zabezpieczającej. UWAGA: Linka zabezpieczająca utrudnia kradzież komputera, ale nie gwarantuje jego pełnego bezpieczeństwa. (7) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego. Elementy z tyłu komputera 9

16 Elementy z lewej strony komputera Element (1) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (2) Port rozszerzeń 3 Łączy komputer z opcjonalnym urządzeniem dokowania lub opcjonalnym produktem rozszerzeń. UWAGA: Komputer ma tylko jeden port rozszerzeń. Termin port rozszerzeń 3 oznacza typ portu rozszerzeń. (3) Gniazdo sieciowe RJ-45 Umożliwia podłączenie kabla sieciowego. (4) Port HDMI Umożliwia połączenie komputera z opcjonalnym urządzeniem audio lub wideo, takim jak telewizor o wysokiej rozdzielczości, albo z dowolnym zgodnym urządzeniem cyfrowym lub audio. (5) Port esata/usb (tylko wybrane modele) Umożliwia podłączenie opcjonalnego urządzenia esata o wysokiej wydajności, jak zewnętrzny dysk twardy esata, lub opcjonalnego urządzenia USB. UWAGA: Zależnie od modelu komputera dostępny może być tylko port USB. (6) Port USB Umożliwia podłączenie opcjonalnego urządzenia USB. (7) Port 1394 (tylko wybrane modele) Umożliwia podłączenie do komputera opcjonalnego urządzenia IEEE 1394 lub 1394a, takiego jak kamera wideo. (8) Gniazdo ExpressCard Umożliwia pracę z opcjonalnymi kartami ExpressCard/54. (9) Gniazdo nośników cyfrowych Obsługuje następujące formaty opcjonalnych kart cyfrowych: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Karta pamięci Secure Digital (SD) Karta pamięci Secure Digital High Capacity (SDHC) xd-picture Card (XD) xd-picture Card (XD) typu H xd-picture Card (XD) typu M 10 Rozdział 2 Elementy

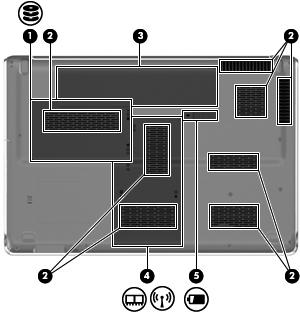

17 Elementy w dolnej części komputera Element (1) Wnęka dysku twardego Znajduje się w niej dysk twardy. (2) Otwory wentylacyjne (8) Umożliwiają dopływ powietrza zapewniający chłodzenie wewnętrznych elementów komputera. (3) Wnęka baterii Miejsce na włożenie baterii. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas zwykłej eksploatacji jest normalnym zjawiskiem. Elementy w dolnej części komputera 11

18 Element (4) Komora modułu pamięci Zawiera gniazda modułów pamięci. Znajduje się w niej również moduł WLAN, karta tunera telewizyjnego (tylko wybrane modele) i karta pamięci Intel Turbo Memory (tylko wybrane modele). OSTROŻNIE: Aby zapobiec zawieszeniu systemu i wyświetleniu komunikatu ostrzegawczego, należy wymieniać moduł bezprzewodowy wyłącznie na urządzenie zatwierdzone do użycia w komputerze przez agencję rządową regulującą urządzenia bezprzewodowe w kraju/regionie zamieszkania. Jeśli moduł zostanie wymieniony i pojawi się komunikat ostrzegawczy, wyjmij to urządzenie, aby przywrócić funkcjonalność komputera, a następnie skontaktuj się z pomocą techniczną za pomocą Pomocy i obsługi technicznej. (5) Zatrzask zwalniający baterie Zwalnia baterię znajdującą się we wnęce. 12 Rozdział 2 Elementy

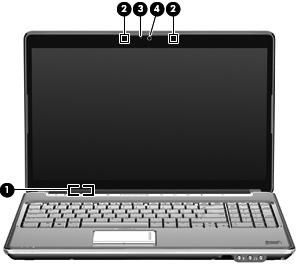

19 Elementy wyświetlacza Element (1) Przełącznik wyświetlacza komputera Powoduje wyłączenie wyświetlacza i uruchamia stan uśpienia, jeśli wyświetlacz zostanie zamknięty w czasie pracy komputera. (2) Mikrofony wewnętrzne (2) Umożliwiają nagrywanie dźwięku. (3) Wskaźnik wbudowanej kamery internetowej Świeci: wbudowana kamera internetowa jest używana. (4) Wbudowana kamera internetowa Umożliwia nagrywanie audio i wideo oraz robienie zdjęć. Czyszczenie wyświetlacza OSTROŻNIE: Aby zapobiec nieodwracalnemu uszkodzeniu komputera, nie wolno spryskiwać powierzchni ekranu wodą ani żadnym środkiem czyszczącym czy chemicznym. Aby usunąć z wyświetlacza smugi i osady, należy często przecierać go za pomocą miękkiej, niestrzępiącej się, zwilżonej ściereczki. Jeżeli wyświetlacz wymaga dodatkowego oczyszczenia, należy użyć antystatycznego środka do czyszczenia ekranu lub nawilżonych fabrycznie ściereczek antystatycznych. Elementy wyświetlacza 13

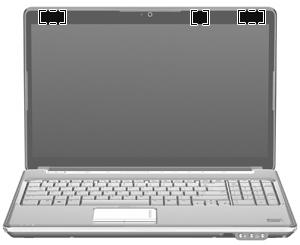

20 Anteny bezprzewodowe (tylko wybrane modele) W wybranych modelach komputerów co najmniej 2 anteny wysyłają i odbierają sygnały jednego lub kilku urządzeń bezprzewodowych. Anteny te nie są widoczne na zewnątrz komputera. UWAGA: Aby zapewnić optymalną transmisję, należy pozostawić wolną przestrzeń w pobliżu anten. Więcej informacji o uregulowaniach prawnych dotyczących łączności bezprzewodowej właściwych dla kraju/regionu można znaleźć w sekcji Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe dotyczącej odpowiedniego kraju/regionu. Informacje te znajdują się w module Pomoc i obsługa techniczna. 14 Rozdział 2 Elementy

21 Dodatkowe elementy sprzętowe Element (1) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda sieci elektrycznej. (2) Bateria* Zasila komputer niepodłączony do źródła zasilania zewnętrznego. (3) Zasilacz prądu przemiennego Przekształca prąd przemienny w prąd stały. * Baterie i kable zasilające różnią się wyglądem w zależności od kraju/regionu. Dodatkowe elementy sprzętowe 15

22 3 Etykiety Etykiety umieszczone na komputerze zawierają informacje, które mogą być potrzebne podczas rozwiązywania problemów z systemem lub podróży zagranicznych. Etykieta serwisowa zawiera ważne informacje, w tym: Nazwa produktu (1). Nazwa produktu znajduje się z przodu komputera. Numer seryjny (s/n) (2). Jest to ciąg znaków alfanumerycznych unikatowy dla każdego produktu. Numer części/numer produktu (p/n) (3). Numer ten zawiera dokładne informacje o elementach sprzętowych komputera. Numer części pozwala pracownikowi serwisu określić potrzebne elementy i części. modelu (4). Jest to identyfikator alfanumeryczny, który umożliwia znalezienie dokumentacji, sterowników i zasobów pomocy technicznej dla komputera. Okres gwarancji (5). Liczba ta określa długość okresu gwarancyjnego tego komputera (w latach). Podczas kontaktowania się z pomocą techniczną trzeba mieć dostęp do tych informacji. Etykieta serwisowa znajduje się na spodzie komputera. Certyfikat Autentyczności Microsoft znajduje się na nim klucz produktu Microsoft Windows. Klucz ten może być wymagany przy aktualizacji systemu operacyjnego lub rozwiązywaniu związanych z nim problemów. Certyfikat znajduje się na spodzie komputera. Etykieta zgodności z normami znajdują się niej informacje o zgodności komputera z normami. Etykieta dotycząca zgodności z normami znajduje się wewnątrz komory baterii. Etykieta atestów modemu zawiera informacje o zgodności modemu z normami oraz oznaczenia urzędów normalizacji wymagane w niektórych krajach/regionach, gdzie modem został dopuszczony do użytku. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykieta atestów modemu znajduje się wewnątrz komory modułu pamięci. Etykiety certyfikatów urządzeń bezprzewodowych (tylko wybrane modele) zawierają informacje o opcjonalnych urządzeniach bezprzewodowych oraz atesty niektórych krajów/regionów, w których urządzenia zostały dopuszczone do użytku. Opcjonalnym urządzeniem może być 16 Rozdział 3 Etykiety

23 urządzenie bezprzewodowej sieci LAN (WLAN) lub opcjonalne urządzenie Bluetooth. Jeżeli dany model komputera jest wyposażony w jedno lub więcej urządzeń bezprzewodowych, to odpowiednie etykiety z certyfikatami są dostarczane z komputerem. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykiety certyfikatów urządzenia bezprzewodowego znajdują się we wnęce dysku twardego. Etykieta karty SIM (tylko wybrane modele) znajduje się na niej numer ICCID (Integrated Circuit Card Identifier) danej karty SIM. Etykieta ta jest umieszczona we wnęce baterii. Etykieta numeru seryjnego modułu HP Mobile Broadband (tylko wybrane modele) znajduje się na niej numer seryjny danego modułu. Etykieta ta jest umieszczona we wnęce baterii. 17

24 Indeks A anteny 14 anteny bezprzewodowe 14 aplikacje systemu Windows, klawisz 7 B bateria, położenie 15 C caps lock, wskaźniki 4 czyszczenie wyświetlacza 13 czytnik linii papilarnych, położenie 6 D dyski, twarde 11 E elementy część górna 3 dodatkowy sprzęt 15 dolna część 11 lewa strona 10 prawa strona 9 przód 8 tył 9 wyświetlacz 13 etykieta atestów modemu 16 etykieta Certyfikatu Autentyczności 16 etykieta Certyfikatu Autentyczności firmy Microsoft 16 etykieta certyfikatu urządzenia bezprzewodowego 17 etykieta numeru seryjnego modułu HP Mobile Broadband 17 etykieta serwisowa 16 etykieta SIM 17 etykieta urządzenia Bluetooth 17 etykieta urządzenia WLAN 17 etykiety atesty modemu 16 Bluetooth 17 Certyfikat Autentyczności firmy Microsoft 16 certyfikat urządzenia bezprzewodowego 17 etykieta serwisowa 16 moduł HP Mobile Broadband 17 SIM 17 WLAN 17 zgodność z normami 16 G głośniki, położenie 5 gniazda ExpressCard 10 linki zabezpieczającej 9 moduł pamięci 12 nośniki cyfrowe 10 gniazda, zasilania 9 gniazda wyjściowe antena/kabel telewizyjny 9 RJ-11 (modem) 9 RJ-45 (sieć) 10 wejście audio (mikrofonowe) 8 wyjściowe gniazdo audio (słuchawkowe) 8 gniazdo anteny/kabla telewizyjnego, położenie 9 gniazdo ExpressCard, położenie 10 gniazdo linki zabezpieczającej, położenie 9 gniazdo mikrofonowe (wejście audio) 8 gniazdo nośników cyfrowych, położenie 10 gniazdo RJ-11 (modemowe), położenie 9 gniazdo RJ-45 (sieciowe), położenie 10 gniazdo słuchawkowe (wyjście audio) 8 gniazdo zasilania, położenie 9 I informacje o zgodności z normami etykieta atestów modemu 16 etykieta dotycząca zgodności z normami 16 etykiety certyfikatów urządzeń bezprzewodowych 17 K kabel, zasilanie 15 kabel zasilający, położenie 15 kamera internetowa, położenie 13 klawisz aplikacji systemu Windows, położenie 7 klawisze aplikacje systemu Windows 7 blok klawiszy 7 esc 6 fn 7 funkcyjne 7 logo systemu Windows 7 klawisze bloku klawiszy, położenie 7 klawisze funkcyjne, położenie 7 klawisz esc, położenie 6 klawisz fn, położenie 7 klawisz z logo systemu Windows, położenie 7 klucz produktu Indeks

25 komora modułu pamięci, położenie 12 komora modułu WLAN, położenie 11 komory moduł pamięci 12 moduł WLAN 11 M mikrofon wewnętrzny 13 mikrofon wewnętrzny, położenie 13 N napęd optyczny, położenie 9 nazwa i numer produktu, komputer 16 numer seryjny, komputer 16 O obszar regulacji głośności, położenie 6 obszary przewijania, TouchPad 3 obszary przewijania płytki dotykowej TouchPad, położenie 3 otwory wentylacyjne, położenie 11 otwór wentylacyjny, położenie 9 P płytka dotykowa TouchPad, położenie 3 podróżowanie z komputerem etykieta atestów modemu 16 etykiety certyfikatów urządzeń bezprzewodowych 17 port 1394, położenie 10 port esata/usb, położenie 10 port HDMI, położenie 10 port IEEE 1394, położenie 10 port monitora, zewnętrznego 10 port monitora zewnętrznego, położenie 10 port rozszerzeń, położenie 10 porty esata/usb 10 HDMI 10 monitor zewnętrzny 10 rozszerzenie 10 USB 9, 10 porty USB, położenie 9, 10 przełącznik wyświetlacza, położenie 13 przyciski płytka dotykowa TouchPad 3 płytka dotykowa TouchPad, włączanie/wyłączanie 3 wyciszanie dźwięku 6 zasilanie 5 przyciski płytki dotykowej TouchPad, położenie 3 przycisk włączania/wyłączania płytki dotykowej TouchPad 3 przycisk wyciszania, położenie 6 przycisk wyciszania dźwięku, położenie 6 przycisk zasilania, położenie 5 S soczewki podczerwieni, położenie 8 system operacyjny etykieta Certyfikatu Autentyczności firmy Microsoft 16 klucz produktu 16 U urządzenie WLAN 17 W wbudowana kamera internetowa, położenie 13 wejście audio (mikrofonowe), położenie 8 wnęka baterii 16 wnęka baterii, położenie 11 wnęka dysku twardego, położenie 11 wnęki bateria 11, 16 dysk twardy 11 wskaźnik baterii, położenie 4, 8 wskaźniki bateria 4, 8 caps lock 4 komunikacja bezprzewodowa 5 napęd 4, 8 num lock 5 płytka dotykowa TouchPad 3 wyciszanie dźwięku 4 zasilanie 4, 8 zmniejszenie głośności 4 zwiększenie głośności 4 wskaźniki zasilania, położenie 4, 8 wskaźnik kamery internetowej, położenie 13 wskaźnik komunikacji bezprzewodowej, położenie 5 wskaźnik napędu, położenie 4, 8 wskaźnik num lock, położenie 5 wskaźnik płytki dotykowej TouchPad, położenie 3 wskaźnik wyciszenia dźwięku, położenie 4 wskaźnik zmniejszenia głośności dźwięku, położenie 4 wskaźnik zwiększenia głośności dźwięku, położenie 4 wyjście audio (słuchawkowe), położenie 8 wyłącznik wyświetlacza wewnętrznego, położenie 13 wyświetlacz czyszczenie 13 Z zasilacz prądu przemiennego, położenie 15 zatrzaski zwolnienie baterii 12 zatrzask zwalniający baterie, położenie 12 Indeks 19
