1 Elementy komputera przenośnego Instrukcja obsługi

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Microsoft i Windows są zastrzeżonymi w Stanach Zjednoczonych znakami towarowymi firmy Microsoft Corporation. Bluetooth jest znakiem towarowym należącym do właściciela i używanym przez firmę Hewlett-Packard Company w ramach licencji. Logo SD jest znakiem towarowym należącym do jego właściciela. Uwagi o produkcie Niniejszy podręcznik opisuje funkcje występujące w większości modeli. Jednak niektóre funkcje mogą nie być dostępne w danym komputerze. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez powiadomienia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: Sierpień 2009 Numer katalogowy dokumentu:

3 Uwagi na temat bezpieczeństwa OSTRZEŻENIE! Aby ograniczyć prawdopodobieństwo poparzeń lub przegrzania komputera, nie umieszczaj go bezpośrednio na kolanach ani nie blokuj otworów wentylacyjnych. Należy używać komputera tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok opcjonalną drukarkę, lub miękką powierzchnię, na przykład przez poduszki, koc czy ubranie. Nie należy także dopuszczać do kontaktu zasilacza ze skórą lub miękką powierzchnią, taką jak poduszki, koc czy ubranie w trakcie jego pracy. Komputer i zasilacz prądu zmiennego są zgodne z limitami temperatury powierzchni dostępnych dla użytkownika ustalonymi przez normę International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Uwagi na temat bezpieczeństwa

5 Spis treści 1 Identyfikowanie sprzętu 2 Elementy Elementy w górnej części komputera... 2 Płytka dotykowa TouchPad... 2 Wskaźniki... 3 Przyciski, głośniki i czytnik linii papilarnych... 5 Klawisze... 6 Wyświetlacz... 8 Elementy z przodu komputera... 9 Elementy z tyłu komputera Elementy z prawej strony komputera Elementy z lewej strony komputera Elementy w dolnej części komputera Anteny urządzenia bezprzewodowego Dodatkowe elementy sprzętowe Etykiety Indeks v

6 vi

7 1 Identyfikowanie sprzętu Aby wyświetlić listę sprzętu zainstalowanego w komputerze: Wybierz polecenia Start > Panel sterowania > System i zabezpieczenia. Następnie w obszarze Sprzęt, kliknij Menedżer urządzeń. Za pomocą menedżera urządzeń można także dodawać sprzęt i modyfikować konfigurację urządzeń. UWAGA: System Windows zawiera funkcję Kontrola konta użytkownika która zwiększa bezpieczeństwo komputera. Podczas takich zadań, jak instalacja oprogramowania, uruchamianie narzędzi lub zmiana ustawień systemu Windows, może pojawić się prośba o pozwolenie lub hasło. Więcej informacji znajdziesz w Pomocy i obsłudze technicznej. 1

8 2 Elementy Elementy w górnej części komputera Płytka dotykowa TouchPad Element Opis (1) Wskaźnik płytki dotykowej TouchPad Biały: Płytka dotykowa TouchPad jest włączona. Bursztynowy: Płytka dotykowa TouchPad jest wyłączona. (2) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (3) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (4) Przycisk włączania/wyłączania płytki dotykowej TouchPad Włącza/wyłącza płytkę dotykową TouchPad. (5) Obszar przewijania płytki dotykowej Umożliwia przewijanie w górę lub w dół. (6) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. *W tabeli zamieszczono ustawienia fabryczne. Aby wyświetlić lub zmienić ustawienia urządzeń wskazujących, wybierz kolejno Start > Urządzenia i drukarki. Nastepnie kliknij prawym klawiszem urządzenie będące komputerem i wybierz Ustawienia myszy. 2 Rozdział 2 Elementy

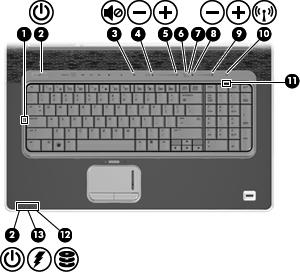

9 Wskaźniki Element Opis (1) Wskaźnik caps lock Świeci: włączona jest funkcja caps lock. (2) Wskaźniki zasilania (2)* Świeci: Komputer jest włączony. Miga: Komputer jest w stanie uśpienia. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (3) Wskaźnik wyciszenia dźwięku Biały: Dźwięk w komputerze jest włączony. Bursztynowy: Dźwięk w komputerze jest wyłączony. (4) Wskaźnik zmniejszenia głośności dźwięku Świeci: Za pomocą obszaru regulacji głośności można zmniejszyć głośność dźwięku głośnika. (5) Wskaźnik zwiększenia głośności dźwięku Świeci: Za pomocą obszaru regulacji głośności można zwiększyć głośność dźwięku głośnika. (6) Wskaźnik sopranów Świeci: funkcja regulacji sopranów jest włączona. (7) Wskaźnik basów Świeci: funkcja regulacji basów jest włączona. (8) Wskaźnik obniżania poziomu sopranów/basów Świeci: Obszar regulacji sopranów i basów jest używany do obniżania poziomu odtwarzanych sopranów lub basów. (9) Wskaźnik podwyższania poziomu sopranów/ basów Świeci: Obszar regulacji sopranów i basów jest używany do zwiększania poziomu odtwarzanych sopranów lub basów. Elementy w górnej części komputera 3

10 Element Opis (10) Wskaźnik komunikacji bezprzewodowej Niebieski: Wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN) lub urządzenie Bluetooth, jest włączone. Bursztynowy: Wszystkie urządzenia bezprzewodowe są wyłączone. (11) Wskaźnik num lock Świeci: Włączona jest funkcja num lock lub włączony jest wbudowany blok klawiszy numerycznych. (12) Wskaźnik napędu Miga: Komputer korzysta z dysku twardego lub napędu optycznego. Bursztynowy: Funkcja ochrony dysku twardego HP ProtectSmart tymczasowo zaparkowała głowicę dysku twardego. (13) Wskaźnik baterii Świeci: trwa ładowanie baterii. Miga: poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Kiedy poziom naładowania baterii osiąga krytycznie niski poziom, wskaźnik zaczyna migać szybko. Nie świeci: Jeżeli komputer jest podłączony do zewnętrznego źródła zasilania, wskaźnik wyłącza się po naładowaniu wszystkich baterii do pełna. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. *2 wskaźniki zasilania wyświetlają te same informacje. Wskaźnik na przycisku zasilania jest widoczny tylko wtedy, gdy komputer jest włączony. Wskaźnik zasilania znajdujący się z przodu komputera jest widoczny niezależnie od tego, czy komputer jest otwarty, czy nie. 4 Rozdział 2 Elementy

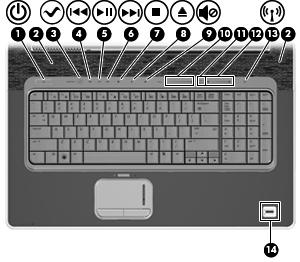

11 Przyciski, głośniki i czytnik linii papilarnych Element Opis (1) Przycisk zasilania* Gdy komputer jest wyłączony, naciśnij przycisk, aby go włączyć. Gdy komputer jest włączony, naciśnij krótko przycisk, aby uruchomić tryb uśpienia. Gdy komputer znajduje się w stanie uśpienia, naciśnij przycisk na chwilę, aby wyjść z trybu uśpienia. Gdy komputer jest w hibernacji, krótko naciśnij przycisk, aby zakończyć hibernację. Jeżeli komputer nie odpowiada i nie działają standardowe procedury zamykania systemu Windows, naciśnięcie przycisku zasilania i przytrzymanie go przez co najmniej 5 sekund umożliwia wyłączenie komputera. Aby dowiedzieć się więcej na temat ustawień zasilania, wybierz kolejno Start > Panel sterowania > System i zabezpieczenia > Opcje zasilania. (2) Głośniki (2) Umożliwiają odtwarzanie dźwięku. (3) Przycisk multimedialny Uruchamia program MediaSmart. (4) Przycisk Poprzednie/Przewiń do tyłu Jednokrotne naciśniecie tego przycisku umożliwia odtworzenie poprzedniej ścieżki lub rozdziału. Naciśnięcie przycisku wraz z klawiszem fn powoduje przewinięcie pliku wstecz. (5) Przycisk Odtwórz/Wstrzymaj Powoduje rozpoczęcie lub wstrzymanie odtwarzania. Elementy w górnej części komputera 5

12 Element Opis (6) Przycisk Następne/Szybko przewiń do przodu Jednokrotne naciśnięcie tego przycisku umożliwia odtworzenie następnej ścieżki lub rozdziału. Naciśnięcie przycisku wraz z klawiszem fn powoduje szybkie przewinięcie pliku do przodu. (7) Przycisk Zatrzymaj Powoduje zatrzymanie odtwarzania. (8) Przycisk napędu optycznego Uwalnia tackę nośnika. (9) Przycisk wyciszania dźwięku Wycisza i przywraca dźwięk głośników. (10) Obszar regulacji głośności Umożliwia ustawienie głośności dźwięku głośnika. By zmniejszyć głośność, przesuń palec w lewo lub naciśnij i przytrzymaj znak minusa (-). Możesz także puknąć w znak minusa. By zwiększyć głośność, przesuń palec w prawo lub naciśnij i przytrzymaj znak plusa (+). Możesz także puknąć w znak plusa. (11) Przycisk soprany/basy Naciśnij przycisk wyboru sopranów/basów by przełączać się pomiędzy funkcjami sopranów i basów. (12) Obszar regulacji sopranów lub basów Dostosowuje poziom sopranów i basów w dźwięku. (Wybierz soprany lub basy naciskając przycisk sopranów/basów.) By zmniejszyć poziom sopranów/basów, przesuń palec w lewo lub naciśnij i przytrzymaj znak minusa (-). Możesz także puknąć w znak minusa. By zwiększyć poziom sopranów/basów, przesuń palec w prawo lub naciśnij i przytrzymaj znak plusa (+). Możesz także puknąć w znak plusa. (13) Przycisk komunikacji bezprzewodowej Włącza i wyłącza funkcje komunikacji bezprzewodowej, nie ustanawia jednak połączenia bezprzewodowego. UWAGA: Aby nawiązać połączenie bezprzewodowe musisz najpierw skonfigurować lub uzyskać dostęp do sieci bezprzewodowej. (14) Czytnik linii papilarnych Umożliwia logowanie do systemu Windows na podstawie rozpoznania linii papilarnych, a nie podania hasła. *W tabeli zamieszczono ustawienia fabryczne. Informacje o możliwości zmiany ustawień fabrycznych można znaleźć w instrukcjach obsługi dostępnych w Pomocy i obsłudze technicznej. Klawisze UWAGA: Używany komputer może się nieznacznie różnić od komputera pokazanego na ilustracji w tym rozdziale. 6 Rozdział 2 Elementy

13 Element Opis (1) Klawisz esc Wyświetla informacje o systemie (po naciśnięciu razem z klawiszem fn). (2) Klawisz fn Umożliwia wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem funkcyjnym lub klawiszem esc). (3) Klawisz z logo systemu Windows Wyświetla menu Start systemu Windows. (4) Klawisz aplikacji systemu Windows Umożliwia wyświetlanie menu skrótów dla elementu znajdującego się pod wskaźnikiem. (5) Zintegrowana klawiatura numeryczna Mogą być używane tak jak klawisze na zewnętrznej klawiaturze numerycznej. (6) Klawisze funkcyjne Umożliwiają wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem fn). Elementy w górnej części komputera 7

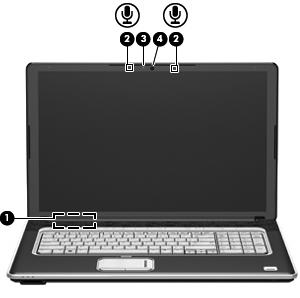

14 Wyświetlacz Element Opis (1) Przełącznik wyświetlacza komputera Wyłącza wyświetlacz po jego zamknięciu, gdy komputer jest włączony. (2) Zestaw podwójnych cyfrowych mikrofonów wewnętrznych (2) Umożliwiają nagrywanie dźwięku. (3) Wskaźnik kamery internetowej Świeci: Kamera pracuje. (4) Kamera Umożliwia nagrywanie filmów wideo, dźwięku i robienie zdjęć. 8 Rozdział 2 Elementy

15 Elementy z przodu komputera Element Opis (1) Gniazdo nośników cyfrowych Obsługuje następujące formaty opcjonalnych kart cyfrowych: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Karta pamięci Secure Digital (SD) xd-picture Card (XD) (2) Wskaźnik gniazda nośników cyfrowych, położenie Świeci: Trwa uzyskiwanie dostępu do karty cyfrowej. (3) Soczewki podczerwieni Odbierają sygnał z pilota zdalnego sterowania (tylko wybrane modele). Elementy z przodu komputera 9

16 Elementy z tyłu komputera Element Otwór wentylacyjny Opis Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. 10 Rozdział 2 Elementy

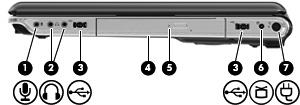

17 Elementy z prawej strony komputera UWAGA: Używany komputer może się nieznacznie różnić od komputera pokazanego na ilustracji w tym rozdziale. Element Opis (1) Gniazdo wejściowe audio (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu zestawu słuchawkowego komputera, mikrofonu kolumny stereo lub mikrofonu monofonicznego. (2) Gniazdo wyjściowe audio (słuchawkowe) (2) Odtwarza dźwięk po podłączeniu do opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. (3) Porty USB (2) Umożliwiają podłączenie opcjonalnych urządzeń USB. (4) Napęd optyczny Odczytuje dyski optyczne i w wybranych modelach także zapisuje na nich. (5) Wskaźnik napędu optycznego Miga: Trwa uzyskiwanie dostępu do napędu optycznego. (6) Gniazdo anteny TV/kablowej (tylko wybrane modele) Łączy opcjonalną antenę TV lub opcjonalne cyfrowe urządzenie kablowe odbierające programy TV o standardowej lub wysokiej rozdzielczości. (7) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego. Elementy z prawej strony komputera 11

18 Elementy z lewej strony komputera Element Opis (1) Gniazdo linki zabezpieczającej Umożliwia przymocowanie do komputera opcjonalnej linki zabezpieczającej. UWAGA: Linka zabezpieczająca utrudnia kradzież komputera, ale nie gwarantuje jego pełnego bezpieczeństwa. (2) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (3) Port rozszerzeń 3 Łączy komputer z opcjonalnymi urządzeniami rozszerzeń lub opcjonalnym urządzeniem dokowania. UWAGA: Komputer ma tylko jeden port rozszerzeń. Termin port rozszerzeń 3 opisuje typ portu rozszerzeń. (4) Gniazdo sieciowe RJ-45 Umożliwia podłączenie kabla sieciowego. (5) Port HDMI Umożliwia połączenie komputera z opcjonalnym urządzeniem audio lub wideo, takim jak telewizor o wysokiej rozdzielczości, albo z dowolnym opcjonalnym urządzeniem cyfrowym lub audio. (6) Port esata/usb Służy do połączenia opcjonalnego urządzenia wysokiej wydajności esata, takiego jak zewnętrzny dysk twardy esata lub do podłączenia opcjonalnego urządzenia USB. (7) Port USB Umożliwia podłączenie opcjonalnego urządzenia USB. (8) Port 1394 Umożliwia podłączenie do komputera opcjonalnego urządzenia IEEE 1394 lub 1394a, takiego jak kamera wideo. (9) Gniazdo ExpressCard Obsługuje opcjonalne karty ExpressCard. 12 Rozdział 2 Elementy

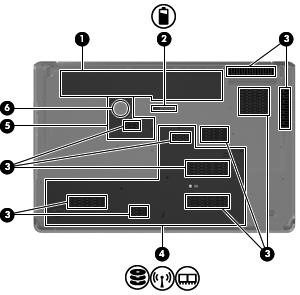

19 Elementy w dolnej części komputera Element Opis (1) Wnęka baterii Miejsce na włożenie baterii. (2) Zatrzask zwalniający baterie Zwalnia baterię znajdującą się we wnęce. (3) Otwory wentylacyjne (10) Umożliwiają dopływ powietrza zapewniający chłodzenie wewnętrznych elementów komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. (4) Wnęka dysku twardego Przechowuje 1 lub 2 twarde dyski (zależnie od modelu), kartę tunera telewizyjnego (tylko wybrane modele) i dwa gniazda modułów pamięci. (5) Komora kart Mini Card Miejsce na włożenie modułu sieci bezprzewodowej (WLAN). (6) Głośnik basowy Zawiera głośnik basowy. OSTROŻNIE: Aby zapobiec zawieszeniu systemu i wyświetleniu komunikatu ostrzegawczego, należy wymieniać moduł bezprzewodowy wyłącznie na urządzenie zatwierdzone do użycia w komputerze przez agencję rządową regulującą urządzenia bezprzewodowe w kraju lub regionie zamieszkania. Jeśli moduł zostanie wymieniony i pojawi się komunikat ostrzegawczy, wyjmij to urządzenie, aby przywrócić funkcjonalność komputera, po czym skontaktuj się z pomocą techniczną za pomocą Pomocy i obsługi technicznej. Elementy w dolnej części komputera 13

20 Anteny urządzenia bezprzewodowego Ten komputer jest wyposażony w co najmniej 2 anteny wysyłające i odbierające sygnały z jednego lub większej liczby urządzeń bezprzewodowych. Nie są one widoczne z zewnątrz komputera. UWAGA: Aby zapewnić optymalną transmisję, należy pozostawiać wolną przestrzeń w pobliżu anten. Aby zobaczyć regulacje prawne dotyczące sieci bezprzewodowych, przeczytaj rozdział Uwagi dotyczące przepisów, bezpieczeństwa i środowiska dotyczące danego kraju lub regionu. Uwagi te znajdują się w module Pomoc i obsługa techniczna. 14 Rozdział 2 Elementy

21 Dodatkowe elementy sprzętowe Element Opis (1) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda sieci elektrycznej. (2) Zasilacz prądu przemiennego Przekształca prąd przemienny w prąd stały. (3) Adapter kabla koncentrycznego RF Łączy kabel koncentryczny RF ze złączem anteny TV/telewizją kablową. (4) Bateria* Zasila komputer niepodłączony do źródła zasilania zewnętrznego. (5) Antena telewizyjna (tylko wybrane modele)* Odbiera cyfrowe i analogowe sygnały z nadajników. *Baterie, przewody zasilające i anteny różnią się wyglądem w zależności od kraju i regionu. Dodatkowe elementy sprzętowe 15

22 3 Etykiety Etykiety umieszczone na komputerze zawierają informacje, które mogą być potrzebne podczas rozwiązywania problemów z systemem lub podróży zagranicznych. Etykieta serwisowa Zawiera ważne informacje, między innymi: Nazwa produktu(1). Jest to nazwa produktu znajdująca się z przodu komputera przenośnego. Numer seryjny (s/n) (2). Jest to kod alfanumeryczny unikalny dla każdego urządzenia. Numer części/numer produktu (p/n) (3). Stanowi źródło informacji o elementach sprzętowych urządzenia. Ułatwia on technikowi serwisu ustalenie niezbędnych części i komponentów. Opis modelu (4). Identyfikator alfanumeryczny pozwala na odnalezienie dokumentacji, sterowników i wsparcia dla komputera przenośnego. Okres gwarancji (5). Numer tek określa długość trwania okresu gwarancyjnego tego komputera. Należy mieć dostęp do tych informacji podczas kontaktowania się z pomocą techniczną. Etykieta serwisowa jest przyklejona na spodzie komputera. Certyfikat Autentyczności firmy Microsoft zawiera klucz produktu Windows. Klucz ten może być potrzebny przy aktualizacji systemu operacyjnego lub rozwiązywaniu związanych z nim problemów. Certyfikat znajduje się na spodzie komputera. Etykieta dotycząca zgodności z normami zawiera informacje o zgodności komputera z normami. Etykieta dotycząca zgodności z normami znajduje się we wnęce baterii komputera. Etykiety certyfikatów urządzeń bezprzewodowych zawierają informacje o opcjonalnych urządzeniach bezprzewodowych oraz atesty niektórych krajów i regionów, w których urządzenia zostały dopuszczone do użytku. Opcjonalnym urządzeniem może być urządzenie bezprzewodowej sieci LAN (WLAN) lub opcjonalne urządzenie Bluetooth. Jeżeli dany model komputera jest wyposażony w jedno lub więcej urządzeń bezprzewodowych, odpowiednie etykiety z certyfikatami są dostarczane z komputerem. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykiety certyfikatów urządzeń bezprzewodowych znajdują się wewnątrz wnęki dysku twardego. 16 Rozdział 3 Etykiety

23 Indeks A adapter kabla koncentrycznego RF, położenie 15 antena telewizyjna, położenie 15 anteny 14 anteny urządzenia bezprzewodowego 14 aplikacje systemu Windows, klawisz 7 B bateria, położenie 15 C czytnik linii papilarnych, położenie 6 E elementy część górna 2 dodatkowy sprzęt 15 dolna część 13 lewa strona 12 prawa strona 11 przód 9 tył 10 etykieta Certyfikatu Autentyczności 16 etykieta Certyfikatu Autentyczności firmy Microsoft 16 etykieta certyfikatu urządzenia bezprzewodowego 16 etykieta serwisowa 16 etykieta urządzenia Bluetooth 16 etykieta urządzenia WLAN 16 etykiety Bluetooth 16 Certyfikat Autentyczności firmy Microsoft 16 certyfikat urządzenia bezprzewodowego 16 etykieta serwisowa 16 WLAN 16 zgodność z normami 16 G głośnik basowy, położenie 13 głośniki, położenie 5 gniazda ExpressCard 12 linki zabezpieczającej 12 nośniki cyfrowe 9 gniazda słuchawkowe (wyjście audio) 11 gniazda typu jack antena TV/kablowa 11 RJ-45 (sieciowe) 12 wejście audio (mikrofonowe) 11 wyjście audio (słuchawkowe) 11 gniazdo, zasilanie 11 gniazdo anteny TV/kablowej, położenie 11 gniazdo ExpressCard, położenie 12 gniazdo linki zabezpieczającej, położenie 12 gniazdo mikrofonowe (wejście audio) 11 gniazdo nośników cyfrowych, położenie 9 gniazdo RJ-45 (sieciowe), położenie 12 gniazdo zasilania, położenie 11 I informacje o zgodności z normami etykieta dotycząca zgodności z normami 16 etykiety certyfikatów urządzeń bezprzewodowych 16 K kabel, zasilanie 15 kabel zasilający, położenie 15 kamera, położenie 8 klawisz aplikacji systemu Windows, położenie 7 klawisze aplikacje systemu Windows 7 blok klawiszy 7 esc 7 fn 7 funkcyjne 7 logo systemu Windows 7 klawisze bloku klawiszy, położenie 7 klawisze funkcyjne, położenie 7 klawisz esc, położenie 7 klawisz fn, położenie 7 klawisz z logo systemu Windows, położenie 7 klucz produktu 16 komora karty Mini, położenie 13 komory karta Mini 13 M moduł pamięci 13 moduł WLAN 13, 16 N napęd optyczny, położenie 11 nazwa i numer produktu, komputer 16 Indeks 17

24 numer seryjny, komputer 16 O obszar regulacji basów, położenie 6 obszar regulacji głośności, położenie 6 obszar regulacji sopranów, położenie 6 obszary przewijania, płytka dotykowa TouchPad 2 otwory wentylacyjne, położenie 10, 13 P płytka dotykowa TouchPad identyfikowanie 2 obszary przewijania 2 przyciski 2 podróżowanie z komputerem etykiety certyfikatów urządzeń bezprzewodowych 16 port 1394, położenie 12 port esata/usb, położenie 12 port HDMI, położenie 12 port monitora, zewnętrznego 12 port monitora zewnętrznego, położenie 12 port rozszerzeń, położenie 12 porty esata/usb 12 HDMI 12 monitor zewnętrzny 12 rozszerzenie 12 USB 11, 12 porty USB, położenie 11, 12 przełącznik wyświetlacza, położenie 8 przyciski komunikacja bezprzewodowa 6 multimedia 5 napęd optyczny 6 następne/szybko przewiń do przodu 6 odtwórz/wstrzymaj 5 płytka dotykowa TouchPad 2 płytka dotykowa TouchPad, włączanie/wyłączanie 2 poprzednie/przewiń do tyłu 5 soprany/basy 6 wyciszanie dźwięku 6 zasilanie 5 zatrzymaj 6 przyciski aktywności nośnika, położenie 5 przycisk komunikacji bezprzewodowej, położenie 6 przycisk multimedialny, położenie 5 przycisk napędu optycznego, położenie 6 przycisk Następne/Szybko przewin do przodu, położenie 6 przycisk Odtwórz/Wstrzymaj, położenie 5 przycisk Poprzednie/Przewin do tyłu, położenie 5 przycisk soprany/basy, położenie 6 przycisk włączania/wyłączania płytki dotykowej TouchPad 2 przycisk wyciszania, położenie 6 przycisk wyciszenia dźwięku, położenie 6 przycisk zasilania, położenie 5 przycisk Zatrzymaj, położenie 6 S soczewki podczerwieni, położenie 9 system operacyjny etykieta Certyfikatu Autentyczności firmy Microsoft 16 klucz produktu 16 W wejście audio (mikrofonowe), położenie 11 wnęka baterii, położenie 13 wnęka dysku twardego, położenie 13 wnęki bateria 13, 16 dysk twardy 13 wskaźnik basów, położenie 3 wskaźnik baterii, położenie 4 wskaźnik caps lock, położenie 3 wskaźnik gniazda nośników cyfrowych, położenie 9 wskaźniki basy 3 bateria 4 caps lock 3 Gniazdo nośników cyfrowych 9 komunikacja bezprzewodowa 4 napęd 4 napęd optyczny 11 num lock 4 obniżanie poziomu basów 3 obniżanie poziomu sopranów 3 płytka dotykowa TouchPad 2 soprany 3 wyciszanie 3 wyciszanie dźwięku 3 zasilanie 3 zintegrowana kamera internetowa 8 zmniejszenie głośności 3 zwiększenie głośności 3 zwiększenie poziomu basów 3 zwiększenie poziomu sopranów 3 wskaźniki zasilania, położenie 3 wskaźnik komunikacji bezprzewodowej, położenie 4 wskaźnik napędu, położenie 4 wskaźnik napędu optycznego, położenie 11 wskaźnik num lock, położenie 4 wskaźnik obniżania poziomu basów, położenie 3 wskaźnik obniżania poziomu sopranów, położenie 3 wskaźnik płytki dotykowej TouchPad, położenie 2 wskaźnik sopranów, położenie 3 wskaźnik wyciszenia, położenie 3 wskaźnik wyciszenia dźwięku, położenie 3 wskaźnik zintegrowanej kamery, położenie 8 wskaźnik zmniejszenia głośności dźwięku, położenie 3 18 Indeks

25 wskaźnik zwiększania poziomu basów, położenie 3 wskaźnik zwiększania poziomu sopranów, położenie 3 wskaźnik zwiększenia głośności dźwięku, położenie 3 wyjścia audio (słuchawkowe), położenie 11 wyłącznik wyświetlacza wewnętrznego, położenie 8 Z zasilacz prądu przemiennego, położenie 15 zatrzask zwalnianie baterii 13 zatrzask zwalniający baterie, położenie 13 zestaw podwójnych cyfrowych mikrofonów, położenie 8 zestaw podwójnych cyfrowych mikrofonów wewnętrznych, położenie 8 zintegrowana kamera, położenie 8 Indeks 19
