1 Instrukcja obsługi przenośnego komputera PC

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft i Windows są znakami towarowymi firmy Microsoft Corporation zarejestrowanymi w Stanach Zjednoczonych. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez powiadomienia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: styczeń 2007 Numer katalogowy dokumentu:

3 Spis treści 1 Elementy komputera przenośnego Elementy... 1 Elementy w górnej części komputera... 2 Klawisze... 2 płytka dotykowa TouchPad... 3 Przyciski i wyłączniki... 4 Wskaźniki... 5 Elementy wyświetlacza... 6 Elementy z przodu komputera... 6 Elementy z tyłu komputera... 7 Elementy z prawej strony komputera... 8 Elementy z lewej strony komputera... 9 Elementy w dolnej części komputera Anteny urządzenia bezprzewodowego (tylko wybrane modele) Dodatkowe elementy sprzętowe Etykiety Specyfikacje Środowisko pracy Znamionowa moc wejściowa Płytka dotykowa TouchPad i klawiatura płytka dotykowa TouchPad Korzystanie z płytki dotykowej Korzystanie z myszy zewnętrznej Ustawianie preferencji płytki dotykowej TouchPad Klawiatura Skróty klawiaturowe Podręczny wykaz skrótów klawiaturowych Procedury korzystania ze skrótów klawiaturowych Wyświetlanie informacji o systemie i ich usuwanie z ekranu (fn+esc) Otwieranie modułu Pomoc i obsługa techniczna (fn+f1) Otwieranie okna Opcje wydruku (fn+f2) Otwieranie przeglądarki sieci Web (fn+f3) Przełączanie wyświetlania obrazu (fn+f4) Inicjowanie stanu hibernacji (fn+f5) Inicjowanie funkcji QuickLock (fn+f6) Zmniejszanie jasności obrazu (fn+f7) Zwiększanie jasności obrazu (fn+f8) PLWW iii

4 Odtwarzanie, wstrzymywanie lub wznawianie odtwarzania dysku CD audio lub DVD (fn+f9) Zatrzymywanie odtwarzania dysku CD audio lub DVD (fn+f10) Odtwarzanie poprzedniej ścieżki lub sekcji dysku CD audio lub DVD (fn +f11) Odtwarzanie następnej ścieżki lub sekcji dysku audio CD lub DVD (fn +f12) Blok klawiszy numerycznych Korzystanie z wbudowanego bloku klawiszy numerycznych Włączanie i wyłączanie wbudowanego bloku klawiszy numerycznych Przełączanie funkcji klawiszy wbudowanego bloku klawiszy numerycznych Korzystanie z zewnętrznej klawiatury numerycznej Włączanie i wyłączanie trybu num lock podczas pracy Zarządzanie energią Ustawianie opcji zasilania Korzystanie z ustawień oszczędzania energii Inicjowanie i wyłączanie stanu wstrzymania Inicjowanie i wyłączanie stanu hibernacji Korzystanie z miernika baterii Korzystanie z planów zasilania Wyświetlanie bieżącego planu zasilania Wybór innego planu zasilania Dostosowanie planów zasilania Ustawianie funkcji podawania hasła przy wznowieniu Korzystanie z zasilania z baterii Korzystanie z sekcji Kondycja baterii modułu Pomoc i obsługa techniczna Wyświetlanie informacji o poziomie naładowania baterii Wkładanie lub wyjmowanie baterii Ładowanie baterii Zarządzanie niskimi poziomami naładowania baterii Rozpoznawanie niskich poziomów naładowania baterii Rozwiązywanie problemu niskiego poziomu naładowania baterii Aby rozwiązać problem niskiego poziomu naładowania baterii w sytuacji, gdy dostępne jest zewnętrzne źródło zasilania Aby rozwiązać problem niskiego poziomu naładowania baterii w sytuacji, gdy dostępna jest naładowana bateria Aby rozwiązać problem niskiego poziomu naładowania baterii w sytuacji, gdy nie są dostępne źródła zasilania Aby rozwiązać problem niskiego poziomu naładowania baterii w sytuacji, gdy nie można wyłączyć stanu hibernacji Kalibrowanie baterii Krok 1: Naładuj całkowicie baterię Krok 2: Wyłącz funkcje Hibernacja i Wstrzymaj Krok 3: Rozładuj baterię Krok 4: Ponownie całkowicie naładuj baterię Krok 5: Ponownie włącz funkcje Hibernacja i Wstrzymaj Oszczędzanie energii baterii Przechowywanie baterii iv PLWW

5 Utylizacja zużytej baterii Korzystanie z zewnętrznego źródła zasilania prądem przemiennym Podłączanie zasilacza prądu przemiennego Wyłączanie komputera Napędy Obsługa napędu wskaźnik napędu IDE Dysk twardy Napędy optyczne Wkładanie dysku optycznego Wyjmowanie dysku optycznego (przy dostępnym zasilaniu) Wyjmowanie dysku optycznego (przy niedostępnym zasilaniu) Unikanie inicjowania stanu wstrzymania lub hibernacji Multimedia Sprzęt multimedialny Korzystanie z napędu optycznego Identyfikacja zainstalowanego napędu optycznego Wkładanie dysku optycznego Wyjmowanie dysku optycznego (przy dostępnym zasilaniu) Wyjmowanie dysku optycznego (przy niedostępnym zasilaniu) Korzystanie ze skrótów klawiaturowych multimediów Korzystanie z funkcji audio Korzystanie z wejściowego gniazda audio (mikrofonowego) Korzystanie z wyjścia audio typu jack (słuchawkowego) Regulowanie głośności Korzystanie z funkcji wideo Korzystanie z portu monitora zewnętrznego Korzystanie z gniazda wyjściowego S-Video Oprogramowanie multimedialne Identyfikowanie preinstalowanego oprogramowania multimedialnego Instalowanie oprogramowania multimedialnego z dysku CD (tylko wybrane modele) Korzystanie z programu DVDPlay Korzystanie z oprogramowania multimedialnego Zapobieganie przerwom w odtwarzaniu Zachowanie spójności zapisu na dysku CD lub DVD Zmiana ustawień regionalnych napędu DVD Ostrzeżenie o prawach autorskich Urządzenia zewnętrzne Korzystanie z urządzenia USB Podłączanie urządzeń USB Zatrzymywanie urządzenia USB Wymagane oprogramowanie USB Moduły pamięci Dodawanie i wymiana modułów pamięci PLWW v

6 Indeks vi PLWW

7 1 Elementy komputera przenośnego Elementy W tym rozdziale opisano elementy sprzętowe komputera. Aby wyświetlić listę sprzętu zainstalowanego w komputerze: 1. Wybierz kolejno Start > Komputer > Właściwości systemu. 2. W lewym okienku kliknij przycisk Menedżer urządzeń. Za pomocą menedżera urządzeń można także dodawać sprzęt i modyfikować konfigurację urządzeń. UWAGA: Elementy zestawu komputerowego różnią się w zależności od regionu oraz modelu. Na ilustracjach zamieszczonych w tym rozdziale przedstawiono standardowe elementy większości modeli komputerów. PLWW Elementy 1

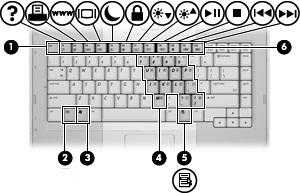

8 Elementy w górnej części komputera Klawisze Element Opis (1) Klawisz esc Wyświetla informacje o systemie (po naciśnięciu razem z klawiszem fn). (2) Klawisz fn Umożliwia wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem funkcyjnym lub klawiszem esc). (3) Klawisz z logo systemu Windows Wyświetla menu Start systemu Microsoft Windows. (4) Wbudowany blok klawiszy numerycznych Mogą być używane tak jak klawisze na zewnętrznej klawiaturze numerycznej. (5) Klawisz aplikacji systemu Windows Umożliwia wyświetlanie menu skrótów dla elementu znajdującego się pod wskaźnikiem. (6) Klawisze funkcyjne Umożliwiają wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem fn). 2 Rozdział 1 Elementy komputera przenośnego PLWW

9 płytka dotykowa TouchPad Element Opis (1) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. Można ustawić ją tak, aby pełniła inne funkcje myszy, np. przewijanie, wybieranie czy klikanie dwukrotne. (2) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (3) obszar przewijania poziomego płytki dotykowej TouchPad Umożliwia przewijanie w lewo lub w prawo. (4) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. (5) obszar przewijania pionowego płytki dotykowej TouchPad Umożliwia przewijanie w górę lub w dół. * W tabeli opisano ustawienia domyślne. Aby wyświetlić i zmienić ustawienia płytki dotykowej TouchPad, wybierz kolejno Start > Panel sterowania > Sprzęt i dźwięk > Mysz. PLWW Elementy 3

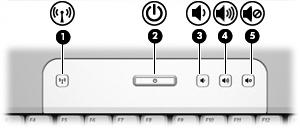

10 Przyciski i wyłączniki Element Opis (1) Przycisk komunikacji bezprzewodowej* Umożliwia włączanie i wyłączanie funkcji komunikacji bezprzewodowej, ale nie tworzy połączenia bezprzewodowego. UWAGA: Aby możliwe było ustanowienie połączenia bezprzewodowego, musi być skonfigurowana sieć bezprzewodowa. (2) Przycisk zasilania* Naciśniecie przycisku zasilania, gdy komputer jest wyłączony powoduje włączenie urządzenia. (3) Przycisk zmniejszania głośności Zmniejsza głośność systemu. (4) Przycisk zwiększania głośności Zwiększa głośność systemu. (5) Przycisk wyciszania dźwięku Wycisza dźwięk systemu. * W tabeli opisano ustawienia domyślne. Jeżeli komputer nie odpowiada i nie można użyć standardowej procedury zamykania systemu Windows, naciśnięcie przycisku zasilania i przytrzymanie go przez co najmniej 5 sekund umożliwia wyłączenie komputera. Aby uzyskać więcej informacji o ustawieniach zasilania, wybierz Start > Control Panel > System and Maintenance > Power Options (Start > Panel sterowania > System i konserwacja > Opcje zasilania). 4 Rozdział 1 Elementy komputera przenośnego PLWW

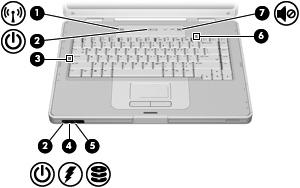

11 Wskaźniki Element Opis (1) Wskaźnik komunikacji bezprzewodowej Świeci: Wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (LAN), jest włączone. (2) Wskaźniki zasilania* (2) Świeci: komputer jest włączony. Miga: komputer jest w stanie wstrzymania. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (3) Wskaźnik caps lock Świeci: włączona jest funkcja caps lock. (4) Wskaźnik baterii Świeci: pakiet baterii jest ładowany lub jest prawie całkowicie naładowany. Miga: poziom naładowania pakietu baterii, który jest jedynym dostępnym źródłem zasilania, jest niski. Kiedy poziom naładowania baterii osiąga krytycznie niski poziom, wskaźnik zaczyna szybko migać. Nie świeci: jeżeli komputer jest podłączony do zewnętrznego źródła zasilania, wskaźnik wyłącza się po naładowaniu wszystkich baterii do pełna. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. (5) Wskaźnik napędu IDE (Integrated Drive Electronics) Miga: komputer korzysta z dysku twardego lub napędu optycznego. (6) Wskaźnik num lock Świeci: włączona jest funkcja num lock lub włączony jest wbudowany blok klawiszy numerycznych. (7) Wskaźnik wyciszenia dźwięku Świeci: Dźwięk systemowy jest wyłączony. * W komputerze są dwa wskaźniki zasilania. Oba wyświetlają te same informacje. Wskaźnik na przycisku zasilania jest widoczny tylko przy otwartym komputerze. Drugi wskaźnik zasilania jest zawsze widoczny z przodu komputera. PLWW Elementy 5

12 Elementy wyświetlacza Element Opis (1) Przycisk zwalniający wyświetlacz Umożliwia otwarcie komputera. (2) Przełącznik wyświetlacza komputera Włącza stan wstrzymania, jeśli wyświetlacz zostanie zamknięty podczas pracy komputera. OSTROŻNIE: Wyłącznik wyświetlacza komputera działa na zasadzie magnetycznej. Dyskietki i inne nośniki magnetyczne należy przechowywać z dala od pól magnetycznych, które mogą spowodować skasowanie danych. Elementy z przodu komputera Element Opis (1) Głośniki (2) Wytwarzają dźwięk systemu. (2) Przycisk zwalniający wyświetlacz Umożliwia otwarcie komputera. 6 Rozdział 1 Elementy komputera przenośnego PLWW

13 Elementy z tyłu komputera Element Otwór wentylacyjny* Opis Zapewnia dopływ powietrza umożliwiający chłodzenie wewnętrznych elementów komputera. OSTROŻNIE: Aby zapobiec przegrzaniu komputera, nie należy w żaden sposób zasłaniać otworów wentylacyjnych. Należy używać komputera tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inne twarde powierzchnie, na przykład przez znajdującą się obok opcjonalną drukarkę, lub miękką powierzchnię, na przykład przez poduszki, gruby koc czy ubranie. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. *Komputer jest wyposażony w 3 otwory wentylacyjne. Pozostałe otwory wentylacyjne znajdują się na spodzie komputera. PLWW Elementy 7

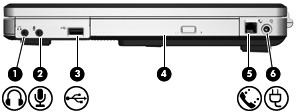

14 Elementy z prawej strony komputera Element Opis (1) Gniazdo wyjściowe audio (słuchawkowe) Umożliwia emisję dźwięku systemowego po podłączeniu opcjonalnych zasilanych głośników stereo, słuchawek, słuchawek dousznych, zestawu słuchawkowo-mikrofonowego lub głośników telewizyjnych. (2) Gniazdo wejściowe audio (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu lub mikrofonu z zestawu słuchawkowo-mikrofonowego. (3) Port USB (tylko wybrane modele) Umożliwia podłączenie opcjonalnego urządzenia USB. (4) Napęd optyczny Umożliwia odczytywanie dysków optycznych. (5) Gniazdo RJ-11 (modemowe) Umożliwia podłączenie opcjonalnego kabla modemowego. (6) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego do dodatkowego zasilacza opcjonalnego. 8 Rozdział 1 Elementy komputera przenośnego PLWW

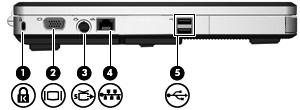

15 Elementy z lewej strony komputera Element Opis (1) Gniazdo linki zabezpieczającej Umożliwia przymocowanie do komputera opcjonalnej linki zabezpieczającej. UWAGA: Linka zabezpieczająca utrudnia kradzież komputera, ale nie gwarantuje jego pełnego bezpieczeństwa. (2) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego. (3) Gniazdo wyjściowe S-Video Pozwala na podłączenie do komputera opcjonalnego urządzenia z gniazdem S-Video, np. telewizora, magnetowidu, kamery, projektora lub karty przechwytywania wideo. (4) Gniazdo sieciowe RJ-45 Umożliwia podłączenie kabla sieciowego. (5) Porty USB (2) Umożliwiają podłączenie opcjonalnego urządzenia USB. PLWW Elementy 9

16 Elementy w dolnej części komputera Element Opis (1) Wnęka baterii Znajduje się w niej podstawowy pakiet baterii.* (2) Zatrzask zwalniający pakiet baterii Umożliwia wyjęcie pakietu baterii z wnęki baterii. (3) Komora modułu pamięci Zawiera gniazda modułów pamięci. (4) Wnęka dysku twardego Znajduje się w niej dysk twardy. (5) Otwory wentylacyjne (2) Umożliwiają dopływ powietrza zapewniający chłodzenie wewnętrznych elementów komputera. OSTROŻNIE: Aby zapobiec przegrzaniu komputera, nie należy w żaden sposób zasłaniać otworów wentylacyjnych. Należy używać komputera tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inne twarde powierzchnie, na przykład przez znajdującą się obok opcjonalną drukarkę, lub miękką powierzchnię, na przykład przez poduszki, gruby koc czy ubranie. *Pakiety baterii różnią się w zależności od modelu. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. Komputer jest wyposażony w 3 otwory wentylacyjne. Pozostały otwór wentylacyjny znajduje się z tyłu komputera. 10 Rozdział 1 Elementy komputera przenośnego PLWW

17 Anteny urządzenia bezprzewodowego (tylko wybrane modele) Wybrane modele są wyposażone w co najmniej 2 anteny wysyłające i odbierające sygnały z urządzeń bezprzewodowych. Nie są one widoczne z zewnątrz komputera. Więcej informacji o uregulowaniach prawnych dotyczących łączności bezprzewodowej właściwych dla kraju można znaleźć w sekcji Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe znajdującej się w Podręczniku pomocy i obsłudze technicznej. UWAGA: anten. Aby zapewnić optymalną transmisję, należy pozostawiać wolną przestrzeń w pobliżu PLWW Elementy 11

18 Dodatkowe elementy sprzętowe Element Opis (1) Pakiet baterii* Zasila komputer, gdy nie jest on podłączony do zewnętrznego źródła zasilania. (2) Zasilacz prądu przemiennego Przekształca prąd przemienny w prąd stały. (3) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda sieci elektrycznej. *Pakiety baterii i kable zasilające różnią się wyglądem w zależności od kraju i regionu. 12 Rozdział 1 Elementy komputera przenośnego PLWW

19 Etykiety Etykiety umieszczone na komputerze zawierają informacje, które mogą być potrzebne podczas rozwiązywania problemów z systemem lub podróży zagranicznych. Etykieta serwisowa zawiera nazwę produktu, numer seryjny (S/N) oraz inne informacje na temat komputera. Należy mieć dostęp do tych informacji podczas kontaktowania się z Centrum wsparcia klienta. Etykieta serwisowa znajduje się na spodzie komputera. Certyfikat Autentyczności firmy Microsoft znajduje się na nim klucz produktu Microsoft Windows. Klucz ten może być potrzebny przy aktualizacji systemu operacyjnego lub rozwiązywaniu związanych z nim problemów. Certyfikat znajduje się na spodzie komputera. Etykieta dotycząca zgodności z normami zawiera informacje o zgodności komputera z normami. Etykieta dotycząca zgodności z normami znajduje się we wnęce baterii komputera. Etykieta atestów modemu zawiera informacje o zgodności modemu z normami oraz oznaczenia urzędów normalizacji wymagane w niektórych krajach, gdzie modem został dopuszczony do użytku. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykieta atestów modemu znajduje się na spodzie pokrywy komory modułu pamięci. Etykiety certyfikatów urządzenia bezprzewodowego zawierają informacje o opcjonalnych urządzeniach bezprzewodowych dostępnych w wybranych modelach oraz atesty niektórych krajów, w których urządzenia zostały dopuszczone do użytku. Urządzeniem opcjonalnym może być urządzenie bezprzewodowej sieci lokalnej (WLAN). Jeżeli dany model komputera jest wyposażony w jedno lub więcej urządzeń bezprzewodowych, etykieta z certyfikatem jest dostarczana z komputerem. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykiety certyfikatów urządzeń bezprzewodowych znajdują się na spodzie pokrywy komory modułu pamięci. PLWW Elementy 13

20 Specyfikacje Środowisko pracy Informacje o środowisku pracy zawarte w poniższej tabeli mogą być pomocne, jeżeli planowane jest używanie lub transportowanie komputera w środowisku o skrajnych parametrach. Czynnik Jednostki metryczne Jednostki imperialne Temperatura W trakcie pracy 10 C do 35 C 50 F do 95 F W trakcie przechowywania -20 C do 60 C -4 F do 140 F Wilgotność względna (bez kondensacji) W trakcie pracy 10% do 90% 10% do 90% W trakcie przechowywania 5% do 95% 5% do 95% Maksymalna wysokość nad poziomem morza (przy ciśnieniu atmosferycznym) W trakcie pracy (od 14,7 do 10,1 psia*) -15 m do 3,048 m od -50 do stóp W trakcie przechowywania (od 14,7 do 4,4 psia*) -15 m do 12,192 m od -50 do stóp * Funty na cal kwadratowy, bezwzględnie (psia) są jednostką miary wysokości nad poziomem morza. Znamionowa moc wejściowa Informacje dotyczące zasilania zawarte w tej części mogą być przydatne w przypadku podróży zagranicznych. Komputer działa przy zasilaniu prądem stałym, który może być dostarczany ze źródła prądu przemiennego lub stałego. Mimo że komputer może być zasilany z niezależnego źródła prądu stałego, powinien być zasilany tylko za pomocą zasilacza prądu przemiennego lub kabla prądu stałego dostarczonego przez firmę HP bądź zatwierdzonego do użytku z tym komputerem. Komputer może być zasilany prądem stałym o następujących parametrach. Moc wejściowa Napięcie robocze Natężenie robocze Wartość znamionowa od 18,5 V prądu stałego do 19,0 V prądu stałego 3,5 A lub 4,74 A To urządzenie przeznaczone jest do współpracy z systemami zasilania urządzeń IT stosowanymi w Norwegii, z napięciem międzyfazowym o wartości skutecznej nie większej niż 240 V. 14 Rozdział 1 Elementy komputera przenośnego PLWW

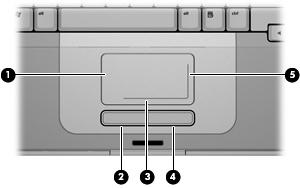

21 2 Płytka dotykowa TouchPad i klawiatura płytka dotykowa TouchPad Na poniższej ilustracji oraz w tabeli przedstawiono płytkę dotykową TouchPad komputera. Element Opis (1) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. Można ustawić ją tak, aby pełniła inne funkcje myszy, np. przewijanie, wybieranie czy klikanie dwukrotne. (2) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (3) obszar przewijania poziomego płytki dotykowej TouchPad Umożliwia przewijanie w lewo lub w prawo. (4) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. (5) obszar przewijania pionowego płytki dotykowej TouchPad Umożliwia przewijanie w górę lub w dół. * W tabeli opisano ustawienia domyślne. Aby wyświetlić i zmienić ustawienia płytki dotykowej TouchPad, wybierz kolejno Start > Panel sterowania > Sprzęt i dźwięk > Mysz. PLWW płytka dotykowa TouchPad 15

22 Korzystanie z płytki dotykowej Aby przesunąć wskaźnik, należy przesunąć palcem po powierzchni płytki dotykowej w wybranym kierunku. Lewego i prawego przycisku płytki dotykowej używa się dokładnie tak samo, jak odpowiadających im przycisków myszy zewnętrznej. Aby przewijać w górę i w dół za pomocą pionowego obszaru przewijania płytki dotykowej, należy przesuwać palcem w górę i w dół po pionowej białej linii. Aby przewijać w lewo i w prawo za pomocą poziomego obszaru przewijania płytki dotykowej, należy przesuwać palcem w lewo i w prawo po poziomej białej linii. Korzystanie z myszy zewnętrznej Zewnętrzną mysz USB można podłączyć za pomocą jednego z portów USB umieszczonych z tyłu komputera. Ustawianie preferencji płytki dotykowej TouchPad Za pomocą właściwości myszy w systemie Windows można zmieniać ustawienia urządzeń wskazujących, takie jak konfiguracja przycisków, szybkość kliknięcia i opcje wskaźnika. Aby przejść do właściwości myszy, wybierz kolejno Start > Panel sterowania > Sprzęt i dźwięk > Mysz. 16 Rozdział 2 Płytka dotykowa TouchPad i klawiatura PLWW

23 Klawiatura W dalszych częściach przedstawiono informacje o funkcjach klawiatury komputera przenośnego. Skróty klawiaturowe Skróty klawiaturowe to kombinacje klawisza fn (1) z klawiszem esc (2) lub jednym z klawiszy funkcyjnych (3). Symbole na klawiszach od f1 do f12 wskazują funkcje komputera dostępne dzięki skrótom klawiaturowym. Funkcje skrótów klawiaturowych i procedury ich używania zostały omówione w następnych podrozdziałach. PLWW Klawiatura 17

24 Podręczny wykaz skrótów klawiaturowych Funkcja Wyświetlanie informacji o systemie i usuwanie ich z ekranu. Otwieranie modułu Pomoc i obsługa techniczna. Otwieranie okna opcji drukowania. Otwieranie przeglądarki sieci Web. Przełączenie wyświetlania obrazu z komputera pomiędzy ekranem komputera a wyświetlaczem zewnętrznym. Inicjowanie stanu hibernacji. Uruchamianie funkcji QuickLock. Zmniejszanie jasności obrazu. Zwiększanie jasności obrazu. Odtwarzanie, wstrzymywanie i wznawianie odtwarzania dysku CD audio lub DVD. Zatrzymywanie odtwarzania dysku CD audio lub DVD. Odtwarzanie poprzedniego utworu lub części z dysku CD audio lub DVD. Odtwarzanie następnego utworu lub części z dysku CD audio lub DVD. Kombinacja klawiszy fn+esc fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 fn+f9 fn+f10 fn+f11 fn+f12 Procedury korzystania ze skrótów klawiaturowych Aby skorzystać z polecenia skrótu klawiaturowego, należy Nacisnąć krótko klawisz fn, a następnie nacisnąć krótko drugi klawisz polecenia skrótu klawiaturowego. lub Nacisnąć i przytrzymać klawisz fn, nacisnąć krótko drugi klawisz polecenia skrótu klawiaturowego, a następnie zwolnić równocześnie oba klawisze. Wyświetlanie informacji o systemie i ich usuwanie z ekranu (fn+esc) Naciśnięcie kombinacji klawiszy fn+esc powoduje wyświetlenie informacji o składnikach sprzętowych systemu oraz numeru wersji systemu BIOS. Ponowne naciśnięcie kombinacji klawiszy fn+esc powoduje usunięcie informacji o systemie z ekranu. W informacjach o systemie Windows, uruchamianych skrótem klawiaturowym fn+esc, wersja systemu BIOS (basic input-output system) jest wyświetlana jako data systemu BIOS. W przypadku niektórych modeli komputerów data systemu BIOS jest wyświetlana w formacie dziesiętnym. Data systemu BIOS jest czasem nazywana numerem wersji systemowej pamięci ROM. 18 Rozdział 2 Płytka dotykowa TouchPad i klawiatura PLWW

25 Otwieranie modułu Pomoc i obsługa techniczna (fn+f1) Aby otworzyć moduł Pomoc i obsługa techniczna, należy nacisnąć klawisze fn+f1. Oprócz informacji dotyczących systemu operacyjnego Windows, w dziale pomocy i obsługi technicznej można znaleźć: Informacje o komputerze, takie jak model i numer seryjny, zainstalowane oprogramowanie, elementy sprzętowe i specyfikacje. Odpowiedzi na pytania dotyczące korzystania z komputera. Samouczki pomagające w nauce korzystania z komputera i funkcji systemu Windows. Aktualizacje systemu operacyjnego Windows, sterowników i oprogramowania komputera. Narzędzia sprawdzania funkcjonalności komputera. Zautomatyzowane i interaktywne procedury rozwiązywania problemów, naprawy i przywracania systemu. Łącza do specjalistów pomocy technicznej. Aby uzyskać dostęp do pomocy i obsługi technicznej, wybierz kolejno Start > Pomoc i obsługa techniczna Otwieranie okna Opcje wydruku (fn+f2) Naciśnięcie kombinacji klawiszy fn+f2 powoduje otwarcie okna opcji drukowania aktywnej aplikacji systemu Windows. Otwieranie przeglądarki sieci Web (fn+f3) Naciśnięcie kombinacji klawiszy fn+f3 powoduje otwarcie domyślnej przeglądarki sieci Web. Do momentu skonfigurowania usług internetowych lub sieciowych, kombinacja klawiszy fn+f3 otwiera Kreatora połączeń internetowych systemu Windows. Po skonfigurowaniu usług internetowych lub sieciowych oraz strony domowej przeglądarki sieci Web, można nacisnąć kombinację klawiszy fn+f3, aby szybko uzyskać dostęp do swojej strony domowej i sieci Internet. PLWW Klawiatura 19

26 Przełączanie wyświetlania obrazu (fn+f4) Naciśnij klawisze fn+f4, aby przełączać obraz między urządzeniami wyświetlającymi podłączonymi do komputera. Jeśli na przykład do komputera podłączony jest monitor, każde naciśnięcie klawiszy fn+f4 spowoduje przełączenie wyświetlania obrazu między wyświetlaczem komputera, monitorem, a jednoczesnym wyświetlaniem na wyświetlaczu i monitorze. Większość monitorów zewnętrznych odbiera dane wideo z komputera przy użyciu zewnętrznego złącza standardu VGA. Skrót klawiaturowy fn+f4 umożliwia również przełączanie wyświetlania obrazu między innymi urządzeniami odbierającymi te dane z komputera, na przykład urządzeniami podłączonymi do złącza S-Video. Poniżej wymieniono typy transmisji danych wideo (oraz korzystających z nich urządzeń) obsługiwanych za pomocą skrótu klawiaturowego fn+f4: LCD (wyświetlacz komputera) Zewnętrzne złącze VGA (większość monitorów zewnętrznych) S-Video (telewizory, kamery wideo, magnetowidy i karty przechwytywania wideo z gniazdami wejściowymi S-Video w wybranych modelach) Inicjowanie stanu hibernacji (fn+f5) Aby zainicjować stan hibernacji, należy nacisnąć klawisze fn+f5. Po zainicjowaniu stanu hibernacji, dane są zapisywane w pliku hibernacyjnym na dysku twardym, a następnie komputer zostaje wyłączony. OSTROŻNIE: Ze względu na ryzyko utraty danych, należy zapisać swoją pracę przed uruchomieniem stanu hibernacji. Przed zainicjowaniem stanu hibernacji komputer musi być włączony. Aby wyjść ze stanu hibernacji, należy krótko nacisnąć przycisk zasilania. Funkcję skrótu klawiaturowego fn+f5 można zmieniać. Można na przykład skonfigurować skrót klawiaturowy fn+f5 tak, aby zamiast stanu hibernacji powodował zainicjowanie stanu wstrzymania. 20 Rozdział 2 Płytka dotykowa TouchPad i klawiatura PLWW

27 Inicjowanie funkcji QuickLock (fn+f6) Naciśnięcie kombinacji fn+f6 powoduje zainicjowanie funkcji bezpieczeństwa QuickLock. Funkcja QuickLock chroni informacje użytkownika, wyświetlając okno Logowanie systemu operacyjnego. Podczas wyświetlania okna Logowanie dostęp do komputera nie jest możliwy do momentu wprowadzenia hasła użytkownika systemu Windows lub hasła administratora. UWAGA: Przed użyciem funkcji QuickLock należy ustawić hasło użytkownika lub administratora systemu Windows. Aby uzyskać instrukcje, należy skorzystać z Pomocy i obsługi technicznej. Aby skorzystać z funkcji QuickLock, naciśnij kombinację klawiszy fn+f6, co spowoduje wyświetlenie okna logowania i zablokowanie komputera. Następnie należy postępować według instrukcji na ekranie, aby wprowadzić hasło użytkownika lub administratora systemu Windows i uzyskać dostęp do komputera. Zmniejszanie jasności obrazu (fn+f7) Aby zmniejszyć jasność obrazu, należy nacisnąć klawisze fn+f7. Naciśnięcie i przytrzymanie klawiszy skrótu powoduje stopniowe zmniejszanie jasności. Zwiększanie jasności obrazu (fn+f8) Aby zwiększyć jasność obrazu, należy nacisnąć klawisze fn+f8. Naciśnięcie i przytrzymanie klawisza skrótu powoduje stopniowe zwiększanie jasności. Odtwarzanie, wstrzymywanie lub wznawianie odtwarzania dysku CD audio lub DVD (fn +f9) Skrót klawiaturowy fn+f9 działa jedynie wtedy, gdy w napędzie znajduje się dysk audio CD lub DVD. Jeśli dysk audio CD lub DVD: nie jest odtwarzany, naciśnij fn+f9, aby rozpocząć lub wznowić odtwarzanie. jest odtwarzany, naciśnij fn+f9, aby wstrzymać odtwarzanie. Zatrzymywanie odtwarzania dysku CD audio lub DVD (fn+f10) Naciśnij kombinację klawiszy fn+f10, aby zatrzymać odtwarzanie dysku audio CD lub DVD. Odtwarzanie poprzedniej ścieżki lub sekcji dysku CD audio lub DVD (fn+f11) Jeśli dysk audio CD lub DVD jest odtwarzany, naciśnij fn+f11, aby odtworzyć poprzedni utwór na dysku CD lub poprzednią część na dysku DVD. Odtwarzanie następnej ścieżki lub sekcji dysku audio CD lub DVD (fn+f12) Jeśli dysk CD audio lub DVD jest odtwarzany, naciśnij klawisze fn+f12, aby odtworzyć następny utwór na dysku CD lub następną część na dysku DVD. PLWW Klawiatura 21

28 Blok klawiszy numerycznych Komputer ma wbudowany blok klawiszy numerycznych, lecz można też używać opcjonalnej zewnętrznej klawiatury numerycznej lub opcjonalnej klawiatury zewnętrznej z wbudowaną klawiaturą numeryczną. Element (1) Klawisz fn (2) Wskaźnik num lock (3) Klawisz num lk (4) Wbudowana klawiatura numeryczna Korzystanie z wbudowanego bloku klawiszy numerycznych Klawiszy wbudowanego bloku klawiszy numerycznych (jest ich 15) można używać tak jak klawiszy zewnętrznej klawiatury numerycznej. Po włączeniu wbudowanego bloku klawiszy numerycznych każdy klawisz bloku pełni funkcję oznaczoną ikoną w jego prawym górnym rogu. Włączanie i wyłączanie wbudowanego bloku klawiszy numerycznych Aby włączyć wbudowany blok klawiszy numerycznych, należy nacisnąć klawisze fn+num lk. Wskaźnik num lock zaświeci. Aby przywrócić klawiszom ich standardowe funkcje, należy ponownie nacisnąć klawisze fn+num lk. Wskaźnik num lock zgaśnie. UWAGA: Wbudowany blok klawiszy numerycznych nie będzie działać, jeśli do komputera podłączono zewnętrzną klawiaturę lub klawiaturę numeryczną. 22 Rozdział 2 Płytka dotykowa TouchPad i klawiatura PLWW

29 Przełączanie funkcji klawiszy wbudowanego bloku klawiszy numerycznych Standardowe i numeryczne funkcje klawiszy wbudowanego bloku klawiszy numerycznych można przełączać za pomocą klawisza fn lub klawiszy fn+shift. Aby tymczasowo włączyć funkcję numeryczną klawisza bloku klawiszy numerycznych bez włączania całego bloku, należy nacisnąć i przytrzymać klawisz fn, a następnie nacisnąć dany klawisz. Aby przy włączonym bloku klawiszy numerycznych używać tymczasowo klawiszy tego bloku jako klawiszy standardowych, należy: Nacisnąć i przytrzymać klawisz fn, aby pisać małymi literami. Nacisnąć i przytrzymać klawisze fn+shift, aby pisać wielkimi literami. Korzystanie z zewnętrznej klawiatury numerycznej Większość klawiszy zewnętrznej klawiatury numerycznej pełni inne funkcje w zależności od tego, czy tryb num lock jest włączony. Domyślnie tryb num lock jest wyłączony. Przykładowo: Gdy tryb num lock jest włączony, większość klawiszy służy do wprowadzania cyfr. Gdy tryb num lock jest wyłączony, większość klawiszy pełni funkcję klawiszy ze strzałkami, a także klawiszy page up i page down. Jeśli włączony jest tryb num lock na zewnętrznej klawiaturze, na komputerze świeci się wskaźnik num lock. Jeśli tryb num lock na zewnętrznej klawiaturze jest wyłączony, wskaźnik num lock na komputerze nie świeci się. Jeśli do komputera jest podłączona zewnętrzna klawiatura numeryczna, włączenie wbudowanego bloku klawiszy numerycznych jest niemożliwe. Włączanie i wyłączanie trybu num lock podczas pracy Aby włączyć lub wyłączyć tryb num lock podczas pracy, naciśnij klawisz num lk na zewnętrznej, a nie na wbudowanej klawiaturze numerycznej. PLWW Blok klawiszy numerycznych 23

30 3 Zarządzanie energią Ustawianie opcji zasilania Korzystanie z ustawień oszczędzania energii W systemie Windows dostępne są dwa fabryczne ustawienia oszczędzania energii: stan wstrzymania i stan hibernacji. Po zainicjowaniu stanu wstrzymania wskaźniki zasilania migają i następuje wygaszenie ekranu. Praca jest zapisywana w pamięci, co powoduje, że wznowienie komputera ze stanu wstrzymania przebiega szybciej niż wznowienie ze stanu hibernacji. Stan hibernacji jest inicjowany, jeśli komputer znajduje się w stanie wstrzymania przez dłuższy czas oraz gdy bateria osiąga krytycznie niski poziom naładowania, podczas gdy komputer znajduje się w stanie wstrzymania. Po uruchomieniu stanu hibernacji praca jest zapisywana w pliku hibernacyjnym na dysku twardym, a następnie komputer zostaje wyłączony. OSTROŻNIE: Aby zapobiec obniżeniu jakości dźwięku i obrazu wideo, utracie lub przerwaniu odtwarzania audio lub wideo, lub utracie informacji, nie należy uruchamiać stanu wstrzymania ani hibernacji podczas odczytu lub zapisu na dyskach czy kartach zewnętrznych. UWAGA: Gdy komputer znajduje się w stanie wstrzymania lub hibernacji, nie można inicjować komunikacji sieciowej ani korzystać z żadnych funkcji komputera. Inicjowanie i wyłączanie stanu wstrzymania Ustawienia fabryczne systemu powodują inicjowanie stanu wstrzymania po 10 minutach nieaktywności przy zasilaniu z baterii oraz po 25 minutach nieaktywności przy zasilaniu z zewnętrznego źródła. Ustawienia zasilania i limity czasu można zmieniać przy użyciu apletu Opcje zasilania w obszarze Panel sterowania w systemie Windows. Jeśli komputer jest włączony, stan wstrzymania można zainicjować w następujący sposób: Naciśnij przycisk zasilania. Zamknij wyświetlacz. Kliknij przycisk Start, a następnie kliknij przycisk Zasilanie. Kliknij przycisk Start, kliknij strzałkę umieszczoną obok przycisku blokady, a następnie kliknij przycisk Wstrzymaj. 24 Rozdział 3 Zarządzanie energią PLWW

31 Ze stanu wstrzymania można wyjść, korzystając z następujących sposobów: Naciśnij przycisk zasilania. Jeżeli wyświetlacz jest zamknięty, należy go otworzyć. Naciśnij klawisz na klawiaturze. Włącz płytkę dotykową TouchPad. Podczas wznawiania pracy komputera wskaźniki zasilania włączają się, a ekran jest przywracany do poprzedniego stanu. UWAGA: Jeśli ustawiono funkcję wprowadzania hasła podczas wznawiania, przed przywróceniem ekranu do poprzedniego stanu konieczne jest wpisanie hasła systemu Windows. Inicjowanie i wyłączanie stanu hibernacji Ustawienia fabryczne systemu powodują zainicjowanie stanu hibernacji po 120 minutach nieaktywności, gdy komputer jest zasilany z baterii, po 1080 minutach (18 godzinach), gdy komputer jest zasilany z zewnętrznego źródła zasilania lub po osiągnięciu przez baterię krytycznie niskiego poziomu naładowania. Ustawienia zasilania i limity czasu można zmieniać przy użyciu apletu Opcje zasilania w obszarze Panel sterowania w systemie Windows. Aby uruchomić stan hibernacji: 1. Kliknij Start, a następnie kliknij strzałkę umieszczoną obok przycisku blokady. 2. Kliknij pozycję Hibernacja. lub Naciśnij klawisz fn+f5. Aby wyłączyć stan hibernacji: Naciśnij przycisk zasilania. Wskaźniki zasilania włączają się, a ekran jest przywracany do poprzedniego stanu. UWAGA: Jeśli ustawiono funkcję wprowadzania hasła podczas wznawiania, przed przywróceniem ekranu do poprzedniego stanu konieczne jest wpisanie hasła systemu Windows. Korzystanie z miernika baterii Miernik baterii jest umieszczony w obszarze powiadomień, z prawej strony paska zadań. Miernik baterii pozwala użytkownikowi uzyskać szybki dostęp do ustawień zasilania, wyświetlić informacje o poziomie naładowania baterii i wybrać inny plan zasilania. Aby wyświetlić wartość procentową poziomu naładowania baterii i bieżący plan zasilania, należy przesunąć wskaźnik na ikonę miernika baterii. Aby uzyskać dostęp do opcji zasilania lub zmienić plan zasilania, należy kliknąć ikonę miernika baterii i zaznaczyć element na liście. PLWW Ustawianie opcji zasilania 25

32 Różne ikony miernika baterii wskazują, czy komputer jest zasilany z pakietu baterii, czy ze źródła zewnętrznego. Jeżeli poziom naładowania baterii osiągnie krytycznie niską wartość, wyświetlany jest odpowiedni komunikat. Aby ukryć lub wyświetlić ikonę miernika baterii: 1. Kliknij prawym przyciskiem myszy pasek zadań, a następnie kliknij przycisk Właściwości. 2. Kliknij kartę Obszar powiadomień. 3. W obszarze Ikony systemowe usuń zaznaczenie pola wyboru Zasilanie, aby ukryć ikonę miernika baterii, lub zaznacz pole wyboru Zasilanie, aby wyświetlić ikonę miernika baterii. 4. Kliknij przycisk OK. Korzystanie z planów zasilania Plan zasilania to zbiór ustawień systemowych pozwalający zarządzać sposobem zasilania komputera. Plany zasilania pomagają oszczędzać energię lub maksymalizować wydajność. Można zmienić ustawienia planu zasilania lub utworzyć własny plan zasilania. Wyświetlanie bieżącego planu zasilania Przesuń kursor na ikonę miernika baterii w obszarze powiadomień, z prawej strony paska zadań. lub Wybierz kolejno Start > Panel sterowania > System i konserwacja > Opcje zasilania. Wybór innego planu zasilania Kliknij ikonę miernika baterii w obszarze powiadomień, a następnie wybierz z listy plan zasilania. lub Wybierz kolejno Start > Panel sterowania > System i konserwacja > Opcje zasilania, a następnie wybierz z listy plan zasilania. Dostosowanie planów zasilania 1. Kliknij ikonę miernika baterii w obszarze powiadomień, a następnie kliknij przycisk Więcej opcji zasilania. lub Wybierz kolejno Start > Panel sterowania > System i konserwacja > Opcje zasilania. 2. Wybierz plan zasilania, a następnie kliknij przycisk Zmień ustawienia planu. 3. Stosownie do potrzeb, zmień ustawienia limitu czasu za pomocą opcji Wyłącz ekran oraz Przełącz komputer w stan uśpienia. 4. Aby zmienić ustawienia dodatkowe, kliknij opcję Zmień zaawansowane ustawienia zasilania i wprowadź zmiany. 26 Rozdział 3 Zarządzanie energią PLWW

33 Ustawianie funkcji podawania hasła przy wznowieniu Aby ustawić funkcję wyświetlania monitu o wprowadzenie hasła przy wyłączeniu stanu wstrzymania lub hibernacji, należy wykonać następujące czynności: 1. Wybierz kolejno Start > Panel sterowania > System i konserwacja > Opcje zasilania. 2. W lewym okienku kliknij opcję Wymagaj hasła przy wznawianiu. 3. Kliknij opcję Zmień ustawienia aktualnie niedostępne. 4. Kliknij opcję Wymagaj hasła (zalecane). 5. Kliknij przycisk Zapisz zmiany. PLWW Ustawianie opcji zasilania 27

34 Korzystanie z zasilania z baterii Niepodłączony do zewnętrznego źródła zasilania komputer z włożoną naładowaną baterią jest zasilany z baterii. Po podłączeniu do zewnętrznego źródła zasilania prądem przemiennym komputer jest zasilany ze źródła. Jeżeli w komputerze znajduje się naładowana bateria i korzysta on z zewnętrznego zasilacza prądu przemiennego, w przypadku odłączenia zasilacza komputer przełącza się na zasilanie z baterii. UWAGA: Po odłączeniu zasilacza prądu przemiennego, jasność wyświetlacza zostaje zmniejszona w celu przedłużenia czasu pracy baterii. Aby zwiększyć jasność wyświetlacza, należy użyć skrótu klawiaturowego fn+f8 lub ponownie podłączyć zasilacz sieciowy. W zależności od sposobu pracy, można pozostawić baterię w komputerze lub w miejscu przechowywania. Pozostawienie baterii w komputerze powoduje, że zawsze przy podłączeniu komputera do źródła prądu przemiennego bateria jest ładowana. Ponadto, wykonywana praca jest chroniona w przypadku awarii zasilania. Jednak bateria pozostawiona w komputerze powoli rozładowuje się, jeśli komputer jest wyłączony i niepodłączony do zewnętrznego źródła zasilania. OSTRZEŻENIE! Aby zmniejszyć ryzyko wystąpienia problemów związanych z bezpieczeństwem, należy używać wyłącznie baterii dostarczonej wraz z komputerem, zamiennej baterii dostarczonej przez firmę HP lub zgodnej baterii zakupionej w firmie HP. Czas pracy baterii komputera może być różny w zależności od ustawień zarządzania energią, programów zainstalowanych na komputerze, jasności wyświetlacza, rodzaju urządzeń zewnętrznych podłączonych do komputera i innych czynników. Korzystanie z sekcji Kondycja baterii modułu Pomoc i obsługa techniczna W sekcji Kondycja baterii modułu Pomoc i obsługa techniczna Centrum szkoleniowe zawarte są następujące narzędzia i informacje; Narzędzie sprawdzania baterii pozwalające przetestować wydajność baterii. Informacje na temat kalibracji, zarządzania energią oraz odpowiedniej konserwacji i przechowywania w celu wydłużenia czasu pracy baterii. Informacje dotyczące typów baterii, danych technicznych, czasu pracy i pojemności. Aby uzyskać dostęp do sekcji Kondycja baterii: Wybierz kolejno Start > Pomoc i obsługa techniczna > Centrum szkoleniowe > Kondycja baterii. Wyświetlanie informacji o poziomie naładowania baterii Przesuń kursor na ikonę miernika baterii w obszarze powiadomień, z prawej strony paska zadań. lub Zobacz szacowaną liczbę pozostałych minut naładowania baterii, korzystając z funkcji Centrum mobilności w systemie Windows: Kliknij ikonę miernika baterii, a następnie kliknij przycisk Centrum mobilności w systemie Windows 28 Rozdział 3 Zarządzanie energią PLWW

35 lub Wybierz kolejno Start > Panel sterowania > Komputer przenośny > Centrum mobilności w systemie Windows. Podany czas to przybliżony pozostały czas pracy baterii w przypadku, gdy zasilanie będzie kontynuowane na aktualnym poziomie. Czas ten ulegnie skróceniu na przykład podczas odtwarzania dysku DVD, a po zakończeniu odtwarzania wydłuży się. Wkładanie lub wyjmowanie baterii OSTROŻNIE: Aby zapobiec utracie informacji po wyjęciu baterii stanowiącej jedyne źródło zasilania, przed jej wyjęciem należy uruchomić hibernację lub wyłączyć komputer. Aby włożyć baterię: 1. Umieść komputer na płaskiej powierzchni spodnią stroną do góry, z wnęką na baterię skierowaną do siebie. 2. Włóż baterię do wnęki baterii (1) i obróć ją, dociskając, aż zostanie odpowiednio osadzona (2). Aby wyjąć baterię: 1. Umieść komputer na płaskiej powierzchni spodnią stroną do góry, z wnęką na baterię skierowaną do siebie. 2. Wysuń zatrzask zwalniający baterii (1), aby ją zwolnić. PLWW Korzystanie z zasilania z baterii 29

36 3. Podnieś baterię (2) i wyjmij ją z komputera (3). Ładowanie baterii OSTRZEŻENIE! Nie należy ładować baterii komputera podczas lotu samolotem. Bateria jest ładowana za każdym razem, kiedy komputer jest podłączony do zewnętrznego źródła zasilania poprzez zasilacz prądu przemiennego, opcjonalny produkt rozszerzeń lub opcjonalne urządzenie dokowania. Baterie są ładowane zarówno przy włączonym, jak i wyłączonym komputerze, ale w drugim przypadku ładowanie przebiega szybciej. Ładowanie może trwać dłużej, jeżeli bateria jest nowa, nie była używana przez 2 tygodnie lub dłużej oraz gdy jej temperatura jest znacznie wyższa lub niższa od temperatury pokojowej. Aby wydłużyć czas pracy baterii i zoptymalizować dokładność wskazania poziomu jej naładowania, należy postępować zgodnie z poniższymi wskazówkami: Jeżeli ładowana jest nowa bateria, należy naładować ją całkowicie przed włączeniem komputera. Baterię należy ładować do momentu wyłączenia wskaźnika baterii. UWAGA: Jeżeli komputer jest włączony podczas ładowania baterii, miernik baterii w obszarze powiadomień może wskazywać 100 procent naładowania przed całkowitym naładowaniem baterii. Przed rozpoczęciem ładowania, baterię należy rozładować przez normalne użytkowanie tak, aby poziom jej naładowania wynosił poniżej 5% pełnego naładowania. Jeżeli bateria nie była używana przez miesiąc lub dłużej, zamiast ładowania wskazana jest kalibracja. 30 Rozdział 3 Zarządzanie energią PLWW

37 Wskaźnik baterii informuje o stanie ładowania: Świeci: trwa ładowanie baterii. Miga: bateria osiągnęła niski poziom naładowania i nie jest ładowana. Nie świeci: bateria jest w pełni naładowana, jest używana lub nie jest zainstalowana. Zarządzanie niskimi poziomami naładowania baterii Informacje zawarte w tej części dotyczą alertów i komunikatów systemowych ustawionych fabrycznie. Niektóre alerty i komunikaty systemowe dotyczące niskiego poziomu naładowania baterii można zmieniać przy użyciu apletu Opcje zasilania w obszarze Panel sterowania w systemie Windows. Preferencje ustawiane przy użyciu apletu Opcje zasilania nie mają wpływu na wskaźniki. Rozpoznawanie niskich poziomów naładowania baterii Kiedy bateria będąca jedynym źródłem zasilania komputera osiąga niski poziom naładowania, wskaźnik baterii zaczyna migać. Jeżeli bateria nie zostanie naładowana zaraz po osiągnięciu niskiego poziomu naładowania, komputer przechodzi w stan krytycznie niskiego poziomu naładowania, a wskaźnik baterii nadal miga. W przypadku krytycznie niskiego poziomu naładowania baterii podejmowane są następujące działania: Jeżeli włączono hibernację, a komputer jest włączony lub znajduje się w stanie wstrzymania, nastąpi uruchomienie hibernacji. Jeżeli wyłączono hibernację, a komputer jest włączony lub znajduje się w stanie wstrzymania, komputer pozostanie przez krótki czas w stanie wstrzymania, a następnie zostanie wyłączony wszystkie niezapisane dane zostaną utracone. Rozwiązywanie problemu niskiego poziomu naładowania baterii OSTROŻNIE: Aby zmniejszyć ryzyko utraty informacji, gdy bateria osiągnie krytycznie niski poziom naładowania i komputer rozpocznie uruchamianie stanu hibernacji, nie należy przywracać zasilania do momentu wyłączenia się wskaźników zasilania. Aby rozwiązać problem niskiego poziomu naładowania baterii w sytuacji, gdy dostępne jest zewnętrzne źródło zasilania Podłącz jedno z następujących urządzeń: Zasilacz prądu przemiennego Opcjonalny produkt rozszerzeń lub urządzenie dokowania Opcjonalny zasilacz Aby rozwiązać problem niskiego poziomu naładowania baterii w sytuacji, gdy dostępna jest naładowana bateria 1. Wyłącz komputer lub uruchom stan hibernacji. 2. Wyjmij rozładowaną baterię, a następnie włóż baterię naładowaną. 3. Włącz komputer. PLWW Korzystanie z zasilania z baterii 31

38 Aby rozwiązać problem niskiego poziomu naładowania baterii w sytuacji, gdy nie są dostępne źródła zasilania Inicjowanie stanu hibernacji. lub Zapisz pracę i wyłącz komputer. Aby rozwiązać problem niskiego poziomu naładowania baterii w sytuacji, gdy nie można wyłączyć stanu hibernacji. Jeśli brakuje energii do wznowienia komputera ze stanu hibernacji, należy wykonać następujące czynności: 1. Włóż naładowaną baterię lub podłącz komputer do zewnętrznego źródła zasilania. 2. Wyjdź ze stanu hibernacji, naciskając przycisk zasilania. Kalibrowanie baterii Baterię należy skalibrować w następujących przypadkach: Gdy wskazania poziomu naładowania baterii wydają się niedokładne Gdy zauważalna jest znaczna zmiana czasu pracy baterii Nawet w przypadku intensywnego korzystania z baterii, przeprowadzanie kalibracji częściej niż raz w miesiącu nie powinno być konieczne. Kalibrowanie nowej baterii również nie jest konieczne. Krok 1: Naładuj całkowicie baterię OSTRZEŻENIE! Nie należy ładować baterii komputera podczas lotu samolotem. UWAGA: Baterie są ładowane zarówno przy włączonym, jak i wyłączonym komputerze, ale w drugim przypadku ładowanie przebiega szybciej. Aby całkowicie naładować baterię: 1. Włóż baterię do komputera. 2. Podłącz komputer do zasilacza prądu przemiennego, zasilacza opcjonalnego, opcjonalnego produktu rozszerzeń lub opcjonalnego urządzenia dokowania, a następnie podłącz zasilacz lub urządzenie do zewnętrznego źródła zasilania. Wskaźnik baterii na komputerze włącza się. 3. Pozostaw komputer podłączony do zewnętrznego źródła zasilania do czasu pełnego naładowania baterii. Wskaźnik baterii na komputerze wyłącza się. 32 Rozdział 3 Zarządzanie energią PLWW

39 Krok 2: Wyłącz funkcje Hibernacja i Wstrzymaj. 1. Kliknij ikonę miernika baterii w obszarze powiadomień, a następnie kliknij przycisk Więcej opcji zasilania. lub Wybierz kolejno Start > Panel sterowania > System i konserwacja > Opcje zasilania. 2. Gdy realizowany jest bieżący plan zasilania, kliknij opcję Zmień ustawienia planu. 3. Zapisz ustawienia Wyłącz ekran oraz Przełącz komputer w stan uśpienia dostępne w kolumnie Bateria tak, aby można było je przywrócić po zakończeniu kalibracji. 4. Zmień wartość ustawienia Wyłącz ekran oraz Przełącz komputer w stan uśpienia, wybierając opcję Nigdy. 5. Kliknij opcję Zmień zaawansowane ustawienia zasilania. 6. Kliknij znak plus obok opcji Wstrzymaj, a następnie kliknij znak plus obok opcji Hibernacja po. 7. Zapisz wartość ustawienia Bateria w obszarze Hibernacja po, aby można było przywrócić ją po kalibracji. 8. W oknie Bateria wprowadź wartość Nigdy. 9. Kliknij przycisk OK. 10. Kliknij przycisk Zapisz zmiany. Krok 3: Rozładuj baterię W czasie rozładowywania baterii komputer musi pozostać włączony. Baterię można rozładowywać zarówno przy włączonym, jak i wyłączonym komputerze; jednak jeśli komputer jest włączony, rozładowywanie przebiega szybciej. Jeśli na czas rozładowywania baterii planowane jest pozostawienie komputera bez nadzoru, przed rozpoczęciem rozładowywania należy zapisać swoją pracę. Jeśli podczas rozładowywania baterii komputer będzie używany tylko co jakiś czas, a ustawione są limity czasu funkcji oszczędzania energii, można oczekiwać następującego zachowania systemu: Monitor nie zostanie automatycznie wyłączony. Szybkość pracy dysku twardego komputera pozostającego w stanie spoczynku nie zostanie automatycznie zmniejszona. System nie uruchomi funkcji Hibernacja. Aby rozładować baterię: 1. Odłącz komputer od zewnętrznego źródła zasilania, ale nie wyłączaj go. 2. Zasilaj komputer z baterii aż do jej rozładowania. Kiedy poziom naładowania baterii osiąga krytycznie niską wartość, wskaźnik baterii zaczyna szybko migać. Po rozładowaniu baterii wskaźnik przestanie świecić, a komputer zostanie wyłączony. PLWW Korzystanie z zasilania z baterii 33

40 Krok 4: Ponownie całkowicie naładuj baterię Aby ponownie naładować baterię: 1. Podłącz komputer do zewnętrznego źródła zasilania i pozostaw do momentu ponownego całkowitego naładowania baterii. Po ponownym naładowaniu baterii wskaźnik baterii przestanie świecić, a komputer zostanie wyłączony. W czasie ponownego ładowania baterii można korzystać z komputera, ale przy wyłączonym komputerze ładowanie przebiega szybciej. 2. Jeśli komputer jest wyłączony, po całkowitym naładowaniu baterii włącz go (gdy wskaźnik baterii przestanie świecić). Krok 5: Ponownie włącz funkcje Hibernacja i Wstrzymaj. OSTROŻNIE: Jeżeli funkcja Hibernacja nie zostanie ponownie włączona po kalibracji, w przypadku osiągnięcia krytycznie niskiego poziomu naładowania istnieje ryzyko całkowitego rozładowania baterii i utraty danych. 1. Kliknij ikonę miernika baterii w obszarze powiadomień, a następnie kliknij przycisk Więcej opcji zasilania. lub Wybierz kolejno Start > Panel sterowania > System i konserwacja > Opcje zasilania. 2. Gdy realizowany jest bieżący plan zasilania, kliknij opcję Zmień ustawienia planu. 3. Wprowadź ustawienia zanotowane w kolumnie Bateria. 4. Kliknij opcję Zmień zaawansowane ustawienia zasilania. 5. Kliknij znak plus obok opcji Wstrzymaj, a następnie kliknij znak plus obok opcji Hibernacja po. 6. Wprowadź ustawienia zanotowane w kolumnie Bateria. 7. Kliknij przycisk OK. 8. Kliknij przycisk Zapisz zmiany. Oszczędzanie energii baterii Wybierz ustawienia niskiego zużycia energii, korzystając z apletu Opcje zasilania Panelu sterowania systemu Windows. Wyłącz nieużywane połączenia z siecią lokalną (LAN) i bezprzewodową oraz zamknij aplikacje obsługujące modem. Odłącz nieużywane urządzenia zewnętrzne, które nie są podłączone do zewnętrznego źródła zasilania. Zatrzymaj, wyłącz lub wyjmij nieużywane karty zewnętrzne. Dopasuj jasność obrazu według potrzeb za pomocą skrótów klawiaturowych fn+f7 i fn+f8. W przypadku dłuższej przerwy w pracy uruchom stan wstrzymania lub hibernacji albo wyłącz komputer. 34 Rozdział 3 Zarządzanie energią PLWW

41 Przechowywanie baterii OSTROŻNIE: Aby zapobiec uszkodzeniu baterii, nie należy narażać jej na długotrwałe działanie wysokich temperatur. Jeżeli komputer nie będzie używany ani podłączony do zewnętrznego źródła zasilania przez ponad dwa tygodnie, należy wyjąć z niego baterię i umieścić ją w osobnym miejscu. Aby zminimalizować stopień samoczynnego rozładowania się przechowywanej baterii, należy umieścić ją w suchym i chłodnym miejscu. Przed użyciem baterii, która nie była używana przez co najmniej miesiąc, należy przeprowadzić jej kalibrację. Utylizacja zużytej baterii OSTRZEŻENIE! Ze względu na ryzyko pożaru lub eksplozji baterii, nie wolno rozkładać na części, zgniatać ani przekłuwać baterii, zwierać jej zewnętrznych styków ani wrzucać do wody lub ognia. Nie wolno wystawiać go na działanie temperatur wyższych niż 60 C (140 F). Baterię należy wymienić tylko na baterię zatwierdzoną do użycia z tym komputerem. Więcej informacji na temat utylizacji baterii można znaleźć w podręczniku Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe. PLWW Korzystanie z zasilania z baterii 35

42 Korzystanie z zewnętrznego źródła zasilania prądem przemiennym Jako zewnętrzne źródła zasilania prądem przemiennym służą następujące urządzenia: OSTRZEŻENIE! Aby zmniejszyć prawdopodobieństwo wystąpienia problemów związanych z bezpieczeństwem, należy używać wyłącznie zasilacza prądu przemiennego dostarczonego wraz z komputerem, zamiennego zasilacza dostarczonego przez firmę HP lub zgodnego zasilacza prądu przemiennego zakupionego jako opcję w firmie HP. Zasilacz prądu przemiennego dostarczony z komputerem Opcjonalne urządzenie dokowania lub produkt rozszerzeń Opcjonalny zasilacz Komputer należy podłączać do zewnętrznego źródła zasilania prądem przemiennym w następujących przypadkach: Podczas ładowania lub kalibrowania baterii OSTRZEŻENIE! Nie należy ładować baterii komputera podczas lotu samolotem. Podczas instalowania lub modyfikowania oprogramowania systemowego Podczas zapisywania informacji na dysku CD lub DVD Efektem podłączenia komputera do zewnętrznego źródła zasilania prądem przemiennym są następujące zdarzenia: Rozpoczyna się ładowanie baterii. Jeżeli komputer jest włączony, ikona miernika baterii w obszarze powiadomień zmienia wygląd. Efektem odłączenia komputera od zewnętrznego źródła zasilania prądem przemiennym są następujące zdarzenia: Komputer przełącza się na zasilanie bateryjne. Jasność wyświetlacza jest automatycznie zmniejszana w celu przedłużenia czasu pracy baterii. Aby zwiększyć jasność wyświetlacza, należy nacisnąć skrót klawiaturowy fn+f8 lub ponownie podłączyć zasilacz prądu przemiennego. 36 Rozdział 3 Zarządzanie energią PLWW

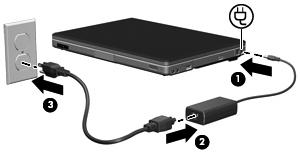

43 Podłączanie zasilacza prądu przemiennego OSTRZEŻENIE! sprzętu: Aby ograniczyć ryzyko porażenia prądem elektrycznym lub uszkodzenia Kabel zasilający należy podłączyć do gniazda sieci elektrycznej znajdującego się w łatwo dostępnym miejscu. Zasilanie od komputera należy odłączać, wyjmując kabel zasilający z gniazda sieci elektrycznej (a nie odłączając kabel zasilający od komputera). Jeżeli dostarczono kabel zasilający wyposażony we wtyczkę 3-bolcową, należy go podłączyć do uziemionego, 3-przewodowego gniazda sieci elektrycznej. Nie wolno w żaden sposób blokować bolca uziemiającego we wtyczce kabla zasilającego (np. przez podłączenie 2-stykowego adaptera). Bolec uziemiający pełni bardzo ważną funkcję zabezpieczającą. Aby podłączyć komputer do zewnętrznego źródła zasilania prądem przemiennym: 1. Podłącz zasilacz prądu przemiennego do złącza zasilania (1) w komputerze. 2. Podłącz kabel zasilający do zasilacza prądu przemiennego (2). 3. Podłącz drugi koniec kabla zasilającego do gniazda sieci elektrycznej (3). Wyłączanie komputera OSTROŻNIE: Wyłączenie komputera spowoduje utratę niezapisanych danych. Polecenie Zamknij powoduje zamknięcie wszystkich programów łącznie z systemem operacyjnym, a następnie wyłączenie wyświetlacza i komputera. Komputer należy wyłączać w następujących przypadkach: Jeśli konieczna jest wymiana baterii lub uzyskanie dostępu do elementów znajdujących się wewnątrz komputera. Podczas podłączania zewnętrznego urządzenia sprzętowego, które nie może być podłączone poprzez port USB. Jeżeli komputer nie będzie używany ani podłączony do zasilania zewnętrznego przez dłuższy czas. Aby wyłączyć komputer: PLWW Wyłączanie komputera 37

44 UWAGA: Jeżeli komputer znajduje się w stanie wstrzymania lub hibernacji, przed wyłączeniem należy go wznowić. 1. Zapisz pracę i zamknij wszystkie otwarte programy. 2. Kliknij Start, a następnie kliknij strzałkę umieszczoną obok przycisku blokady. 3. Kliknij przycisk Zamknij. Jeżeli system nie odpowiada i nie można wyłączyć komputera przy użyciu powyższej procedury zamykania, należy użyć następujących procedur awaryjnych, stosując je w poniższej kolejności: Naciśnij kombinację klawiszy ctrl+alt+delete, a następnie kliknij przycisk Zasilanie. Naciśnij i przytrzymaj przycisk zasilania przez co najmniej 5 sekund. Odłącz komputer od zewnętrznego źródła zasilania i wyjmij z niego baterię. 38 Rozdział 3 Zarządzanie energią PLWW

45 4 Napędy Obsługa napędu Napędy to bardzo delikatne elementy komputera, z którymi należy postępować ostrożnie. Poniższe przestrogi odnoszą się do wszystkich napędów. Dodatkowe przestrogi zawarte są w poszczególnych procedurach. PLWW Obsługa napędu 39

46 OSTROŻNIE: Aby zmniejszyć ryzyko uszkodzenia komputera i napędu oraz utraty danych, należy stosować następujące środki ostrożności: Przed przeniesieniem komputera lub zewnętrznego dysku twardego należy zainicjować stan wstrzymania. Przed dotknięciem napędu należy rozładować elektryczność statyczną, dotykając jego niemalowanej powierzchni metalowej. Nie należy dotykać styków złączy w napędzie ani w komputerze. Z napędem należy postępować ostrożnie; nie wolno go upuszczać ani przygniatać. Przed wyjęciem lub włożeniem napędu należy wyłączyć komputer. W przypadku wątpliwości, czy komputer jest wyłączony, czy też znajduje się w stanie hibernacji, należy go włączyć, a następnie wyłączyć za pomocą odpowiedniej funkcji systemu operacyjnego. Podczas wkładania napędu do wnęki nie należy używać zbyt dużej siły. Podczas procesu zapisu na nośniku nie należy korzystać z klawiatury ani przenosić komputera. Drgania mają wpływ na jakość procesu zapisu. Jeśli jedynym źródłem zasilania komputera jest pakiet baterii, przed przystąpieniem do zapisu na nośniku należy upewnić się, że pakiet baterii jest naładowany do wystarczającego poziomu. Należy unikać wystawiania napędu na działanie ekstremalnych temperatur bądź wilgoci. Należy unikać wystawiania napędu na działanie cieczy. Nie należy spryskiwać go żadnymi środkami czyszczącymi. Przed wyjęciem napędu z wnęki bądź rozpoczęciem transportu, wysyłki lub przechowywania należy wyjąć z niego nośniki. Jeżeli konieczne jest przesłanie napędu pocztą, należy włożyć go do koperty z folią bąbelkową lub do innego opakowania zabezpieczającego i opatrzyć opakowanie napisem OSTROŻNIE. Należy unikać umieszczania napędów w pobliżu urządzeń wytwarzających pole magnetyczne. Do wytwarzających pole magnetyczne urządzeń należą bramki bezpieczeństwa znajdujące się na lotniskach oraz ręczne wykrywacze metali. Stosowane na lotniskach urządzenia sprawdzające bagaż podręczny, np. taśmy transportowe, korzystają z promieni Roentgena, które są nieszkodliwe dla napędów. 40 Rozdział 4 Napędy PLWW

47 wskaźnik napędu IDE Wskaźnik napędu IDE miga, gdy komputer korzysta z podstawowego dysku twardego lub napędu optycznego. PLWW wskaźnik napędu IDE 41

48 Dysk twardy OSTROŻNIE: Aby zapobiec zablokowaniu systemu i utracie informacji: Przed wyjęciem dysku twardego z wnęki należy wyłączyć komputer. Nie wolno wyjmować dysku twardego, gdy komputer jest włączony lub znajduje się w stanie wstrzymania czy hibernacji. W przypadku wątpliwości, czy komputer jest wyłączony, czy też znajduje się w stanie hibernacji, należy go włączyć, naciskając przycisk zasilania. Następnie należy wyłączyć komputer za pomocą odpowiedniej funkcji systemu operacyjnego. Aby wyjąć dysk twardy: 1. Zapisz pracę. 2. Wyłącz komputer i zamknij pokrywę z wyświetlaczem. 3. Umieść komputer spodnią stroną do góry, z wnęką na dysk twardy skierowaną do siebie. 4. Obluzuj dwie śruby osłony dysku twardego (1). 5. Podnieś pokrywę dysku twardego i zdejmij ją z komputera (2). 6. Odłącz dysk twardy (1), przesuwając go w prawo. 42 Rozdział 4 Napędy PLWW

49 7. Podnieś dysk twardy i wyjmij go z komputera (2). Aby zainstalować dysk twardy: 1. Opuść dysk twardy do wnęki dysku twardego (1). 2. Wsuń dysk twardy w kierunku złącza dysku twardego (2) aż do prawidłowego osadzenia. 3. Wyrównaj wypustki na pokrywie dysku twardego (1) z otworami w komputerze. 4. Zamknij pokrywę (2). PLWW Dysk twardy 43

50 5. Dokręć śruby pokrywy dysku twardego (3). 44 Rozdział 4 Napędy PLWW

51 Napędy optyczne Napęd optyczny, taki jak napęd DVD-ROM, obsługuje dyski optyczne (CD i DVD). Dyski służą do przechowywania i przenoszenia danych, jak również do odtwarzania muzyki i filmów. Dyski DVD mają większą pojemność niż dyski CD. W poniższej tabeli przedstawiono możliwości komputera dotyczące odczytu i zapisu w napędach optycznych. Typ napędu optycznego Odczyt dysków CD i DVD-ROM Zapis na dyskach CD- RW Zapis na dyskach DVD ±RW/R Napęd LightScribe napęd DVD/CD-RW Tak Tak Nie Nie Napęd DVD±RW Double Layer Tak Tak Tak Nie Napęd LightScribe DVD±RW Double Layer Tak Tak Tak Tak UWAGA: Niektóre z wymienionych napędów optycznych mogą nie być obsługiwane przez komputer. Wymienione napędy mogą nie być jedynymi obsługiwanymi napędami optycznymi. PLWW Napędy optyczne 45

52 Wkładanie dysku optycznego 1. Włącz komputer. 2. Naciśnij przycisk zwalniający (1) na przedniej ściance napędu, aby odblokować tacę nośnika. 3. Wyciągnij tacę (2). 4. Chwyć dysk CD lub DVD za krawędzie, aby uniknąć dotykania powierzchni, a następnie umieść dysk na trzpieniu, etykietą do góry. UWAGA: Jeśli taca nośnika nie jest całkowicie wysunięta, ostrożnie nachyl dysk pod takim kątem, aby możliwe było umieszczenie go na trzpieniu. 5. Delikatnie naciskaj dysk (3) na trzpieniu, aż wskoczy na miejsce. 6. Zamknij tacę nośnika. UWAGA: Krótka przerwa po włożeniu dysku jest normalnym zjawiskiem. Jeżeli nie wybrano domyślnego odtwarzacza multimedialnego, zostanie wyświetlone okno dialogowe Autoodtwarzanie. Następnie zostanie wyświetlony monit o wybór czynności związanej z zawartością nośnika. 46 Rozdział 4 Napędy PLWW

53 Wyjmowanie dysku optycznego (przy dostępnym zasilaniu) Jeżeli komputer jest zasilany z zewnętrznego źródła zasilania lub baterii: 1. Włącz komputer. 2. Naciśnij przycisk zwalniający (1) na przedniej ściance napędu, aby odblokować tacę nośnika, a następnie wysuń ją (2). 3. Zdejmij dysk z tacy (3), delikatnie naciskając trzpień i jednocześnie unosząc zewnętrzne krawędzie dysku. Chwytaj dysk za krawędzie, nie za jego powierzchnię. UWAGA: Jeśli taca nośnika nie jest całkowicie wysunięta, ostrożnie nachyl dysk podczas wyjmowania. 4. Zamknij tacę nośnika i włóż dysk do pudełka. PLWW Napędy optyczne 47

54 Wyjmowanie dysku optycznego (przy niedostępnym zasilaniu) W przypadku braku zasilania z zewnętrznego źródła zasilania lub baterii: 1. Wsuń końcówkę spinacza biurowego (1) do otworu zwalniania na przedniej ściance napędu. 2. Naciskaj delikatnie spinacz do momentu wysunięcia tacy, a następnie wysuń ją (2). 3. Zdejmij dysk z tacy (3), delikatnie naciskając trzpień i jednocześnie unosząc zewnętrzne krawędzie dysku. Chwytaj dysk za krawędzie, nie za jego powierzchnię. UWAGA: Jeśli taca nośnika nie jest całkowicie wysunięta, ostrożnie nachyl dysk podczas wyjmowania. 4. Zamknij tacę nośnika i włóż dysk do pudełka. 48 Rozdział 4 Napędy PLWW

55 Unikanie inicjowania stanu wstrzymania lub hibernacji OSTROŻNIE: Aby zapobiec pogorszeniu jakości bądź spójności wyświetlania obrazu lub dźwięku, nie należy inicjować stanu wstrzymania ani hibernacji podczas odczytywania/ zapisywania danych na dyskach CD/DVD. Aby zapobiec utracie danych, nie należy inicjować stanu wstrzymania ani hibernacji podczas zapisywania na dysku CD lub DVD. Jeśli stan wstrzymania lub hibernacji zostanie przypadkowo zainicjowany podczas odtwarzania nośnika (na przykład dysku CD lub DVD): Odtwarzanie może zostać przerwane. Może się pojawić komunikat ostrzegawczy z pytaniem, czy użytkownik chce kontynuować. Jeżeli komunikat ten zostanie wyświetlony, należy kliknąć przycisk Nie. Do wznowienia odtwarzania dźwięku i obrazu konieczne może być ponowne uruchomienie odtwarzania dysku CD lub DVD. PLWW Napędy optyczne 49

56 5 Multimedia Sprzęt multimedialny Korzystanie z napędu optycznego Napęd optyczny umożliwia odtwarzanie, kopiowanie oraz tworzenie dysków CD i DVD, w zależności od typu zainstalowanego napędu i oprogramowania. Identyfikacja zainstalowanego napędu optycznego Aby uzyskać informacje na temat napędu optycznego zainstalowanego w komputerze: Wybierz kolejno Start > Komputer. 50 Rozdział 5 Multimedia PLWW

57 Wkładanie dysku optycznego 1. Włącz komputer. 2. Naciśnij przycisk zwalniający (1) na przedniej ściance napędu, aby odblokować tacę nośnika. 3. Wyciągnij tacę (2). 4. Chwyć dysk CD lub DVD za krawędzie, aby uniknąć dotykania powierzchni, a następnie umieść dysk na trzpieniu, etykietą do góry. UWAGA: Jeśli taca nośnika nie jest całkowicie wysunięta, ostrożnie nachyl dysk pod takim kątem, aby możliwe było umieszczenie go na trzpieniu. 5. Delikatnie naciskaj dysk (3) na trzpieniu, aż wskoczy na miejsce. 6. Zamknij tacę nośnika. UWAGA: Krótka przerwa po włożeniu dysku jest normalnym zjawiskiem. Jeżeli nie wybrano domyślnego odtwarzacza multimedialnego, zostanie wyświetlone okno dialogowe Autoodtwarzanie. Następnie zostanie wyświetlony monit o wybór czynności związanej z zawartością nośnika. PLWW Sprzęt multimedialny 51

58 Wyjmowanie dysku optycznego (przy dostępnym zasilaniu) Jeżeli komputer jest zasilany z zewnętrznego źródła zasilania lub baterii: 1. Włącz komputer. 2. Naciśnij przycisk zwalniający (1) na przedniej ściance napędu, aby odblokować tacę nośnika, a następnie wysuń ją (2). 3. Zdejmij dysk z tacy (3), delikatnie naciskając trzpień i jednocześnie unosząc zewnętrzne krawędzie dysku. Chwytaj dysk za krawędzie, nie za jego powierzchnię. UWAGA: Jeśli taca nośnika nie jest całkowicie wysunięta, ostrożnie nachyl dysk podczas wyjmowania. 4. Zamknij tacę nośnika i włóż dysk do pudełka. 52 Rozdział 5 Multimedia PLWW

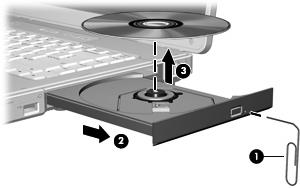

59 Wyjmowanie dysku optycznego (przy niedostępnym zasilaniu) W przypadku braku zasilania z zewnętrznego źródła zasilania lub baterii: 1. Wsuń końcówkę spinacza biurowego (1) do otworu zwalniania na przedniej ściance napędu. 2. Naciskaj delikatnie spinacz do momentu wysunięcia tacy, a następnie wysuń ją (2). 3. Zdejmij dysk z tacy (3), delikatnie naciskając trzpień i jednocześnie unosząc zewnętrzne krawędzie dysku. Chwytaj dysk za krawędzie, nie za jego powierzchnię. UWAGA: Jeśli taca nośnika nie jest całkowicie wysunięta, ostrożnie nachyl dysk podczas wyjmowania. 4. Zamknij tacę nośnika i włóż dysk do pudełka. PLWW Sprzęt multimedialny 53

60 Korzystanie ze skrótów klawiaturowych multimediów Skróty klawiaturowe multimediów to kombinacje klawisza fn (1) i 4 klawiszy funkcyjnych. Klawisze te można wykorzystać do sterowania odtwarzaniem muzycznego dysku CD lub DVD znajdującego się w napędzie optycznym. UWAGA: Aby sterować odtwarzaniem znajdującego się w napędzie dysku wideo CD, należy skorzystać z elementów sterujących multimediami aplikacji odtwarzacza wideo CD. Aby odtwarzać, wstrzymać bądź wznowić odtwarzanie dysku audio CD lub DVD, naciśnij fn+f9 (2). Aby zatrzymać odtwarzany dysk audio CD lub DVD, naciśnij fn+f10 (3). Aby odtworzyć poprzedni utwór na dysku audio CD lub poprzedni rozdział na dysku DVD, naciśnij fn+f11 (4). Aby odtworzyć następny utwór na dysku CD audio lub następny rozdział na dysku DVD, naciśnij fn+f12 (5). 54 Rozdział 5 Multimedia PLWW

61 Korzystanie z funkcji audio Na poniższej ilustracji oraz w tabeli przedstawiono funkcje audio komputera. Element Opis (1) Przycisk zmniejszania głośności Zmniejsza głośność dźwięku z komputera. (2) Przycisk zwiększania głośności Zwiększa głośność dźwięku z komputera. (3) Przycisk wyciszania dźwięku Wyłącza dźwięk komputera. (4) Gniazdo wejściowe audio (mikrofonowe) Umożliwia podłączanie opcjonalnych słuchawek komputerowych lub głośników. (5) Gniazdo wyjściowe audio (słuchawkowe) Umożliwia podłączanie opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. (6) Głośniki (2) Emitują dźwięk z komputera. Korzystanie z wejściowego gniazda audio (mikrofonowego) Komputer jest wyposażony w mikrofonowe gniazdo wejściowe audio, które obsługuje opcjonalny mikrofon monofoniczny (z pojedynczym kanałem dźwięku). Wybrane modele obsługują mikrofony stereo (o dwóch kanałach dźwięku). UWAGA: Aby podłączyć mikrofon do odpowiedniego gniazda, należy użyć mikrofonu z wtyczką o średnicy 3,5 mm. Korzystanie z wyjścia audio typu jack (słuchawkowego) OSTRZEŻENIE! Ze względu na ryzyko uszkodzenia słuchu, przed założeniem słuchawek nausznych, dousznych lub zestawu słuchawek z mikrofonem należy odpowiednio dostosować poziom głośności. Oprócz słuchawek do gniazda słuchawkowego można też podłączyć funkcje audio z urządzeń audio/ wideo, takich jak telewizor czy magnetowid. PLWW Sprzęt multimedialny 55

62 Podczas podłączania urządzenia do wyjścia słuchawkowego należy korzystać jedynie z 3,5-mm wtyczki stereo. Regulowanie głośności UWAGA: Jeśli do gniazda słuchawkowego jest podłączone urządzenie, wewnętrzne głośniki zostają wyłączone. Poniżej wymieniono sposoby regulacji głośności: Przyciski regulacji głośności komputera: Aby wyciszyć lub przywrócić dźwięk, należy nacisnąć przycisk wyciszania dźwięku. Aby zmniejszyć głośność, należy nacisnąć przycisk zmniejszania głośności. Aby zwiększyć głośność, należy nacisnąć przycisk zwiększania głośności. UWAGA: Dźwięk przycisków regulacji głośności jest fabrycznie włączony. Można wyłączać ten dźwięk za pomocą narzędzia konfiguracyjnego (f10). Regulacja głośności systemu Windows: a. Kliknij ikonę Głośność w obszarze powiadomień z prawej strony paska zadań. b. Zwiększ lub zmniejsz głośność, przesuwając suwak odpowiednio w górę lub w dół. Kliknij ikonę Wycisz, aby wyciszyć dźwięk. lub a. Kliknij prawym przyciskiem myszy ikonę Głośność w obszarze powiadomień, a następnie kliknij polecenie Otwórz mikser głośności. b. W kolumnie Urządzenie zwiększ lub zmniejsz wartość ustawienia, przesuwając suwak do góry lub do dołu. Można również wyciszyć dźwięk, klikając ikonę Wycisz. Jeżeli ikona Głośność nie jest wyświetlana w obszarze powiadomień, wykonaj poniższe czynności: a. Kliknij prawym przyciskiem myszy w obszarze powiadomień, a następnie kliknij przycisk Właściwości. b. Kliknij kartę Obszar powiadomień. c. W obszarze Ikony systemowe zaznacz pole wyboru Głośność. d. Kliknij przycisk OK. Głośność można także regulować z poziomu niektórych aplikacji. 56 Rozdział 5 Multimedia PLWW

63 Korzystanie z funkcji wideo Komputer jest wyposażony w następujące złącza wideo: Gniazdo wyjściowe S-Video umożliwia podłączenie szerokiego zakresu urządzeń wideo, co pozwala na maksymalne wykorzystanie funkcji multimedialnych Port monitora zewnętrznego umożliwiający podłączanie do komputera telewizora, monitora lub projektora Korzystanie z portu monitora zewnętrznego Port monitora zewnętrznego służy do podłączania do komputera zewnętrznych urządzeń wyświetlających. Aby podłączyć do komputera urządzenie wyświetlające: Podłącz kabel urządzenia do portu monitora zewnętrznego. UWAGA: Jeżeli po prawidłowym podłączeniu zewnętrznego urządzenia wyświetlającego nie jest wyświetlany na nim obraz, należy przenieść obraz na urządzenie, naciskając klawisze fn +f4. PLWW Sprzęt multimedialny 57

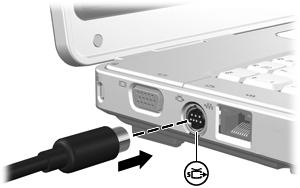

64 Korzystanie z gniazda wyjściowego S-Video 7-pinowe gniazdo wyjściowe S-Video pozwala na podłączenie do komputera opcjonalnego urządzenia z gniazdem S-Video, np. telewizora, magnetowidu, kamery, projektora lub karty przechwytywania wideo. Do gniazda wyjściowego S-Video komputera można podłączyć jedno urządzenie, jednocześnie uzyskując obraz na wyświetlaczu komputera lub obsługiwanym zewnętrznym urządzeniu wyświetlającym. UWAGA: Aby przesłać sygnał wideo przez gniazdo wyjściowe S-Video, wymagany jest kabel S-Video, który można nabyć w większości sklepów z artykułami elektronicznymi. W przypadku łączenia funkcji audio i wideo, np. odtwarzania filmu z dysku DVD na komputerze i wyświetlania go na ekranie telewizora, wymagany jest także standardowy kabel audio, który można nabyć w większości sklepów z artykułami elektronicznymi. Należy podłączyć go do gniazda słuchawkowego. Aby podłączyć urządzenie wideo do gniazda wyjściowego S-Video: 1. Podłącz jeden koniec kabla S-Video do gniazda wyjściowego S-Video w komputerze. 2. Podłącz drugi koniec kabla do urządzenia wideo, postępując według informacji zamieszczonych w dokumentacji danego urządzenia. 3. Naciśnij klawisze fn+f4, aby przełączyć obraz pomiędzy urządzeniami wyświetlającymi podłączonymi do komputera. 58 Rozdział 5 Multimedia PLWW

65 Oprogramowanie multimedialne Na komputerze znajduje się preinstalowane oprogramowanie multimedialne. Niektóre modele mogą być dostarczane z dodatkowym oprogramowaniem multimedialnym na dysku optycznym. W zależności od konfiguracji sprzętowej i oprogramowania dołączonego do komputera obsługiwane mogą być następujące zadania w zakresie multimediów: Odtwarzanie zawartości cyfrowej, w tym dysków CD audio i wideo, dysków DVD audio i wideo oraz radia internetowego Tworzenie i kopiowanie dysków CD z danymi Tworzenie, edytowanie i nagrywanie dysków CD audio Tworzenie, edytowanie i nagrywanie filmów na dyski DVD/CD UWAGA: Więcej informacji na temat korzystania z oprogramowania dostarczonego z komputerem znajduje się w podręcznikach użytkownika oprogramowania. Podręczniki te są dostarczane na dysku CD lub jako pliki Pomocy danej aplikacji. Instrukcje obsługi można także znaleźć w witrynach internetowych producentów oprogramowania. Identyfikowanie preinstalowanego oprogramowania multimedialnego Aby przeglądać i uruchamiać oprogramowanie multimedialne preinstalowane na komputerze: Wybierz Start > Wszystkie programy. UWAGA: Można także ponownie zainstalować oprogramowanie multimedialne na komputerze. Wybierz kolejno Start > Wszystkie programy > Software Setup. Instalowanie oprogramowania multimedialnego z dysku CD (tylko wybrane modele) Aby zainstalować oprogramowanie multimedialne z dysku CD dostarczonego z komputerem: 1. Umieść dysk CD z oprogramowaniem multimedialnym w napędzie optycznym. 2. Po uruchomieniu Kreatora instalacji postępuj według instrukcji wyświetlanych na ekranie. 3. Jeśli zostanie wyświetlony odpowiedni monit, uruchom ponownie komputer. Procedurę instalacji należy powtórzyć dla wszystkich programów multimedialnych instalowanych z dysku CD. Korzystanie z programu DVDPlay DVDPlay to program o przejrzystym i prostym w obsłudze interfejsie, za pomocą którego można oglądać filmy DVD. Aby otworzyć program DVDPlay: Kliknij dwukrotnie ikonę DVDPlay na pulpicie. lub PLWW Oprogramowanie multimedialne 59

66 Kliknij przycisk Start >, a następnie wybierz kolejno polecenia Wszystkie programy > DVDPlay. Więcej informacji na ten temat znajduje się w pomocy online programu DVDPlay. 60 Rozdział 5 Multimedia PLWW

67 Korzystanie z oprogramowania multimedialnego Aby skorzystać z oprogramowania multimedialnego zainstalowanego na komputerze: 1. Wybierz kolejno Start > Wszystkie programy, a następnie uruchom odpowiednią aplikację. Na przykład, aby użyć programu Windows Media Player w celu odtworzenia dysku CD audio, wybierz pozycję Windows Media Player. UWAGA: Niektóre aplikacje mogą znajdować się w podfolderach. 2. Umieść dysk multimedialny, np. dysk CD audio, w napędzie optycznym. 3. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. lub 1. Umieść dysk multimedialny, np. dysk CD audio, w napędzie optycznym. Zostanie wyświetlone okno dialogowe Autoodtwarzanie. 2. Na liście zadań kliknij odpowiednie zadanie multimedialne. PLWW Oprogramowanie multimedialne 61

68 Zapobieganie przerwom w odtwarzaniu Aby zmniejszyć prawdopodobieństwo przerwania odtwarzania: Przed rozpoczęciem odtwarzania dysku CD lub DVD zapisz swoją pracę i zamknij wszystkie otwarte aplikacje. Nie należy podłączać ani odłączać sprzętu podczas odtwarzania dysku. Podczas odtwarzania dysku nie należy wprowadzać komputera w stan wstrzymania ani hibernacji. W przeciwnym wypadku może pojawić się komunikat ostrzegawczy z pytaniem o chęć kontynuacji. Jeżeli komunikat ten zostanie wyświetlony, należy kliknąć przycisk Nie. Po kliknięciu przycisku Nie: Odtwarzanie może zostać wznowione. lub Odtwarzanie może zostać zatrzymane i nastąpi wyczyszczenie ekranu. Aby powrócić do odtwarzania dysku CD lub DVD, należy nacisnąć przycisk zasilania, a następnie ponownie odtworzyć dysk. Zachowanie spójności zapisu na dysku CD lub DVD OSTROŻNIE: Aby zapobiec utracie informacji i uszkodzeniu dysku: Przed rozpoczęciem zapisywania na dysku należy podłączyć komputer do niezawodnego zewnętrznego źródła zasilania. Nie należy zapisywać danych na dysku, gdy komputer jest zasilany z baterii. Przed rozpoczęciem zapisywania na dysku należy zamknąć wszystkie uruchomione aplikacje z wyjątkiem używanego oprogramowania do zapisu. Nie należy kopiować bezpośrednio z dysku źródłowego na dysk docelowy ani z dysku sieciowego na dysk docelowy. Zamiast tego należy skopiować dane z dysku źródłowego lub sieciowego na dysk twardy, a następnie skopiować je z dysku twardego na dysk docelowy. Podczas procesu zapisu na nośniku nie należy korzystać z klawiatury ani przenosić komputera. Drgania mają wpływ na jakość procesu zapisu. 62 Rozdział 5 Multimedia PLWW

69 Zmiana ustawień regionalnych napędu DVD Większość dysków DVD zawierających pliki chronione prawami autorskimi zawiera także kody krajów/ regionów. Kody krajów/regionów ułatwiają ochronę praw autorskich na całym świecie. Dysk DVD zawierający kod kraju/regionu można odtwarzać tylko w tych napędach DVD, których kod kraju/regionu odpowiada kodowi danego dysku. Jeżeli kod regionu dysku DVD nie pasuje do ustawienia regionu napędu, umieszczenie dysku w napędzie spowoduje wyświetlenie następującego komunikatu: Playback of content from this region is not permitted. (Odtwarzanie zawartości z tego regionu jest niedozwolone). Aby odtworzyć dysk DVD, należy zmienić ustawienie dysku dotyczące regionu. Ustawienia regionu DVD można zmieniać z poziomu systemu operacyjnego lub niektórych odtwarzaczy DVD. OSTROŻNIE: Ustawienia regionalne napędu DVD mogą zostać zmienione nie więcej niż 5 razy. Ustawienia regionalne wybrane za piątym razem obowiązują przez cały okres użytkowania napędu DVD. Liczba pozostałych dopuszczalnych zmian regionu napędu jest wyświetlana w polu Pozostało zmian na karcie Region DVD. W liczbie tej jest uwzględniona piąta (ostatnia) zmiana. Aby zmienić ustawienia z poziomu systemu operacyjnego: 1. Wybierz kolejno Start > Komputer > Właściwości systemu. 2. W lewym okienku kliknij przycisk Menedżer urządzeń. UWAGA: W systemie Windows jest dostępna funkcja Kontrola konta użytkownika, która podnosi poziom zabezpieczeń komputera. Wykonanie pewnych zadań, takich jak instalowanie aplikacji, uruchamianie narzędzi czy zmienianie ustawień systemu Windows, może wymagać posiadania specjalnego uprawnienia lub podania hasła. Więcej informacji na ten temat znajduje się w pomocy systemu Windows. 3. Kliknij znak + obok pozycji Stacje dysków CD-ROM/DVD. 4. Kliknij prawym przyciskiem myszy napęd DVD, którego ustawienia regionalne mają zostać zmienione, a następnie kliknij polecenie Właściwości. 5. Wprowadź odpowiednie zmiany na karcie Region DVD. 6. Kliknij przycisk OK. Ostrzeżenie o prawach autorskich Zgodnie z właściwymi prawami autorskimi, tworzenie nieautoryzowanych kopii materiału chronionego prawem autorskim, w tym programów komputerowych, filmów, audycji radiowych oraz nagrań dźwiękowych, jest przestępstwem. Tego komputera nie wolno używać w takich celach. PLWW Oprogramowanie multimedialne 63

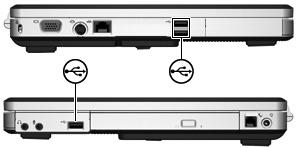

70 6 Urządzenia zewnętrzne Korzystanie z urządzenia USB Uniwersalna magistrala szeregowa (USB) jest interfejsem sprzętowym umożliwiającym podłączanie do komputera opcjonalnych urządzeń zewnętrznych USB, takich jak klawiatura, mysz, napęd, drukarka, skaner lub koncentrator. Koncentrator zawiera dodatkowe porty USB dla systemu; można go podłączyć bezpośrednio do komputera lub innego koncentratora. Komputer jest wyposażony w 2 standardowe porty USB znajdujące się po lewej stronie. Trzeci port USB, znajdujący się po prawej stronie komputera, jest dostępny jedynie w wybranych modelach. Porty USB komputera obsługują urządzenia USB 2.0 i USB 1.1. Podłączanie urządzeń USB OSTROŻNIE: Aby uniknąć uszkodzenia złączy USB, podczas podłączania urządzeń nie należy używać siły. Aby podłączyć urządzenie USB do komputera, należy podłączyć kabel USB urządzenia do portu USB. Podłączenie urządzenia zostanie zasygnalizowane wyemitowaniem przez system operacyjny odpowiedniego dźwięku. UWAGA: Przy pierwszym podłączeniu urządzenia USB w obszarze powiadomień z prawej strony paska zadań zostanie wyświetlony komunikat Instalowanie sterowników urządzenia. 64 Rozdział 6 Urządzenia zewnętrzne PLWW

71 Zatrzymywanie urządzenia USB OSTROŻNIE: Aby zapobiec utracie danych lub sytuacji, w której system nie odpowiada, przed odłączeniem urządzenia z interfejsem USB należy je zatrzymać. Aby zatrzymać urządzenie USB: 1. Kliknij dwukrotnie ikonę Bezpieczne usuwanie sprzętu w obszarze powiadomień z prawej strony paska zadań. 2. Kliknij nazwę urządzenia USB na liście. UWAGA: Aby ikona Bezpieczne usuwanie sprzętu została wyświetlona, należy kliknąć przycisk Pokaż ukryte ikony w obszarze powiadomień. 3. Kliknij przycisk Zatrzymaj, a następnie przycisk OK. Wymagane oprogramowanie USB Do prawidłowego działania niektórych urządzeń USB konieczne może być zainstalowanie dodatkowego oprogramowania. Zwykle jest ono dostarczane wraz z urządzeniem. Więcej informacji na temat oprogramowania dla danego urządzenia można znaleźć w instrukcji obsługi tego urządzenia. PLWW Korzystanie z urządzenia USB 65

72 7 Moduły pamięci Dodawanie i wymiana modułów pamięci W komputerze znajduje się jedna komora modułu pamięci, dostępna w dolnej części urządzenia. Pojemność pamięci komputera można zwiększyć, dodając moduł pamięci do wolnego gniazda dodatkowego lub wymieniając istniejący moduł pamięci na moduł o wyższej pojemności. OSTRZEŻENIE! Aby zmniejszyć ryzyko porażenia prądem elektrycznym lub uszkodzenia sprzętu, przed przystąpieniem do instalowania modułu pamięci należy odłączyć od komputera kabel zasilający i wyjąć z niego wszystkie pakiety baterii. OSTROŻNIE: Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed przystąpieniem do wykonywania jakiejkolwiek procedury należy odprowadzić ładunki elektrostatyczne, dotykając uziemionego, metalowego przedmiotu. Aby dodać lub wymienić moduł pamięci: 1. Zapisz pracę i zamknij wszystkie otwarte programy. UWAGA: Jeżeli komputer znajduje się w stanie wstrzymania lub hibernacji, przed wyłączeniem należy go wznowić. 2. Kliknij przycisk Start, kliknij strzałkę umieszczoną obok przycisku blokady, a następnie kliknij polecenie Zamknij. 3. Zamknij wyświetlacz. 4. Odłącz wszystkie urządzenia zewnętrzne podłączone do komputera. 5. Odłącz kabel zasilający. 6. Obróć komputer spodnią stroną do góry. 7. Wyjmij pakiet baterii z komputera. 8. Obluzuj śrubę pokrywy komory modułu pamięci (1). 66 Rozdział 7 Moduły pamięci PLWW

73 9. Podnieś pokrywę komory modułu pamięci i zdejmij ją z komputera (2). 10. Aby wyjąć moduł pamięci: a. Odciągnij zaciski mocujące (1) znajdujące się po obu stronach modułu pamięci. (Moduł odchyli się ku górze). b. Chwyć moduł pamięci za krawędź (2), a następnie delikatnie wyciągnij go z gniazda. (Wyjęty moduł pamięci umieść w opakowaniu zabezpieczającym przed wyładowaniami elektrostatycznymi). 11. Aby włożyć moduł pamięci: a. Wyrównaj karbowaną krawędź modułu pamięci (1) z wypustką w gnieździe. b. Trzymając moduł przechylony pod kątem 45 stopni do powierzchni komory pamięci, wsuń go do gniazda, aż zostanie prawidłowo osadzony (2). PLWW Dodawanie i wymiana modułów pamięci 67

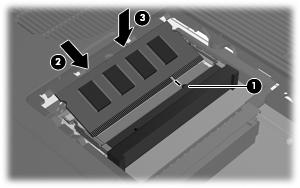

74 c. Naciskaj moduł pamięci (3), aż zatrzaski mocujące zaskoczą na miejsce. 12. Dopasuj wypustki na pokrywie komory modułu pamięci (1) do otworów w komputerze. 13. Zamknij pokrywę (2). 14. Dokręć śrubę pokrywy komory modułu pamięci (3). 15. Włóż pakiet baterii na miejsce. 16. Podłącz zasilanie zewnętrzne oraz urządzenia zewnętrzne. 17. Włącz komputer. 68 Rozdział 7 Moduły pamięci PLWW
