1 Instrukcja szybkiej obsługi rejestratora mini NVR Opis produktu Mini NVR został specjalnie zaprojektowany dla systemu monitoringu w sieci. Posiada wbudowany system operacyjny Linux, który sprawia, że obsługa systemu jest bardziej stabilna; posiada standardowe algorytmy kompresji wideo H.264, które umożliwiają osiągnięcie wysokiej rozdzielczości, niską przepływność i funkcję odtwarzania pojedynczych klatek wideo. Mini NVR jest mały, jego wymiary to 88mm * 32mm * 88mm, ale z kompletnymi portami i funkcjami. Obsługuje ONVIF, 4CH / 8 kanałów 720p lub 1080p wejść na kamery IP, obsługuje ponadto funkcje podglądu i odtwarzania, kontroler sieci P2P i telefonów komórkowych, komórkę HDD, E-SATA dysk twardy i kasety ekspansja e-sata. Posiada jednocześnie wyjście VGA i HDMI. Zasilacz został wykonany z normą 5V2A mikro-port USB mini, co zapewnia oszczędność energii i ochronę środowiska. Deklaracja Dziękujemy za zakup naszego NVR. Jeśli potrzebujesz pomocy, prosimy o kontakt z nami. Instrukcja ma zastosowanie do 8 kanałowego oraz 4-kanałowego mini NVR. Podręcznik będzie aktualizowany w zależności od poprawy funkcji produktu. Opis produktu lub programu zostanie poprawiony lub okresowo aktualizowany. Zaktualizowane rzeczy zostaną dodane w nowej instrukcji bez wcześniejszego powiadomienia. 2.1Uwagi Adresy IP wszystkich urządzeń w sieci LAN nie mogą być sprzeczne ze sobą. Brama powinna być zgodna z adresem IP, oraz ustawiona poprawnie. Produkt obsługuje tylko dysk zewnętrzny, w tym przenośnych HDD, kasety na dysku z portu e-sata. Testowaliśmy następujące marki HDD podczas pracy z NVR: Seagate Backup Plus 1TB 2,5 "" HDD USB3.0 komórkowego, nr modelu.: STBU

2 Seagate Expansion 1TB 2,5 "" HDD USB3.0 komórkowego, nr modelu.: STBX Seagate Expansion 2TB 3,5 "'USB3.0 zewnętrzny HDD, nr modelu.: STBV Western Digital (WD) Elements 1TB 2,5 "" HDD USB3.0 komórkowego, nr modelu.: WDBUZG0010BBK. 3.1 Parametry techniczne CH mini NVR 2

3 3

4 Schemat podłączenia 4

5 5.1 Tryb operacyjny Uruchomienie systemu Podłączyć zasilanie i włączyć urządzenie, dioda zasilania będzie oświetlona, rejestrator NVR uruchomi się. Domyślny tryb wyjścia video to multi-ekran po uruchomieniu zasilania zostanie on załadowany. Jeżeli czas uruchamiania pokrywa się z czasem zapisu ustawień, 5

6 system automatycznie załaduje pasek nagrywania video. Uwaga: Należy używać zasilacza, który znajduje się w zestawie wraz z rejestratorem, nie należy zastępować go innym zasilaczem Logowanie Po włączeniu zasilania, kliknij prawym przyciskiem myszy, aby wyświetlić opcje menu, wybierz StartàLogin,wprowadź nazwę użytkownika: admin, aby zalogować się (bez hasła). Naciśnij ikonę a pojawią się następujące opcje Power Off: służy do wyłączenia rejestratora Reboot: służy do zresetowania rejestratora Login /Logout: służy do zalogowania/wylogowania systemu Lock tool bar: służy do zablokowania menu Ustawienia kanału IP Po pomyślnym zalogowaniu się, system automatycznie wyświetli menu ustawień adresu IP. Po dokonaniu ustawień wciśnij przycisk OK, następnie zostanie wyświetlone menu ustawień kanału IP, kliknij Yes,a system automatycznie zapisze ustawienia. Jeśli konieczne jest ręczne wprowadzenie adresu IP wciśnij No Wyłączenie zasilania Wciśnij przycisk POWER na przednim panelu i przytrzymaj go w celu wyłączenia rejestratora NVR (Uwaga: musisz się zalogować do konta, które posiada uprawnienia do wyłączenia NVR). Przejdź do Main Menu -> Power Off wybierz Yes (Uwaga: ten sposób wyłączania NVR, stosuje się, aby uniknąć uszkodzenia sprzętu w 6

7 przypadku wystąpienia niespodziewanych awarii zasilania) Uwaga: Kiedy konieczna jest wymiana dysku twardego, najpierw należy wyłączyć NVR i odłączyć wtyczkę z zasilacza. 5.2 Ustawienie wyświetlania Kliknij ikonę, a system wyświetli następujące menu : 1. Ustawienie rozdzielczości (resolution setting): domyślnie rozdzielczość ustawiona jest na poziomie 1024x768,wybierz najodpowiedniejszą dla monitora rozdzielczość, wpłynie to na ostrość obrazu. Do wyboru jest 6 następujących trybów: (60HZ) (60HZ) (60HZ) (60HZ) (60HZ) (60HZ) 2. Ustawienie wyświetlacza (display setting): ustaw jasność obrazu, jego kontrast, nasycenie i kolor. 3. Język ( language) : wybierz język zgodnie z własnymi potrzebami, po dokonaniu ustawień zresetuj urządzenie. 7

8 4. Kolor okna (skin) : do wyboru są dwa warianty- niebieski lub czarny. 5. Ekran (screen): można wybrać pomiędzy następującymi opcjami: 1,4,9,16,25 lub Czas automatycznego wylogowania (automatic logout time): czas automatycznego wylogowania i zablokowania systemu. 7. Przedział rotacji (rotation interval): skonfiguruj przedział czasu rotacji. Odfajkuj na liście Enable SEQ aby uruchomić rotację Ustawienie sieci Podłącz rejestrator NVR przy pomocy kabla internetowego z siecią (złącze LAN). Po włączeniu zasilania kliknij aby przejść do menu ustawień. Wprowadź adres IP, maskę podsieci, bramę itd. Następnie użyj komputera, aby uruchomić polecenia pingi i sprawdzić, czy NVR IP jest połączony z siecią LAN. Uwaga: Adresy IP mogą kolidować ze sobą, należy prawidłowo ustawić bramę, w przeciwnym razie NVR może nie działać prawidłowo. Zwróć uwagę na to, aby wszystkie adresy IP w sieci LAN się nie powtarzały. Ustawienie portu urządzenia: domyślny port to 5050, jeśli istnieje kilka rejestratorów NVR w sieci lokalnej, należy go zmienić. Ten port jest do logowania NVR przez IE, CMS. Zaloguj NVR przez telefon, port powinien być + 3 na podstawie portu urządzenia. Port HTTP: domyślny port to 80, sugerowana jest jego modyfikacja. Ten port jest dla logowania NVR przez IE, wprowadź adres IP rejestratora NVR lub nazwę domeny, należy dodać dwukropek i numer portu HTTP. Przykład:(jak na obrazku powyżej)chcąc uzyskać dostęp do NVR przez IE w sieci LAN, najpierw dodaj 2 reguły przekierowania na routerze, adres IP jest , porty, to 8

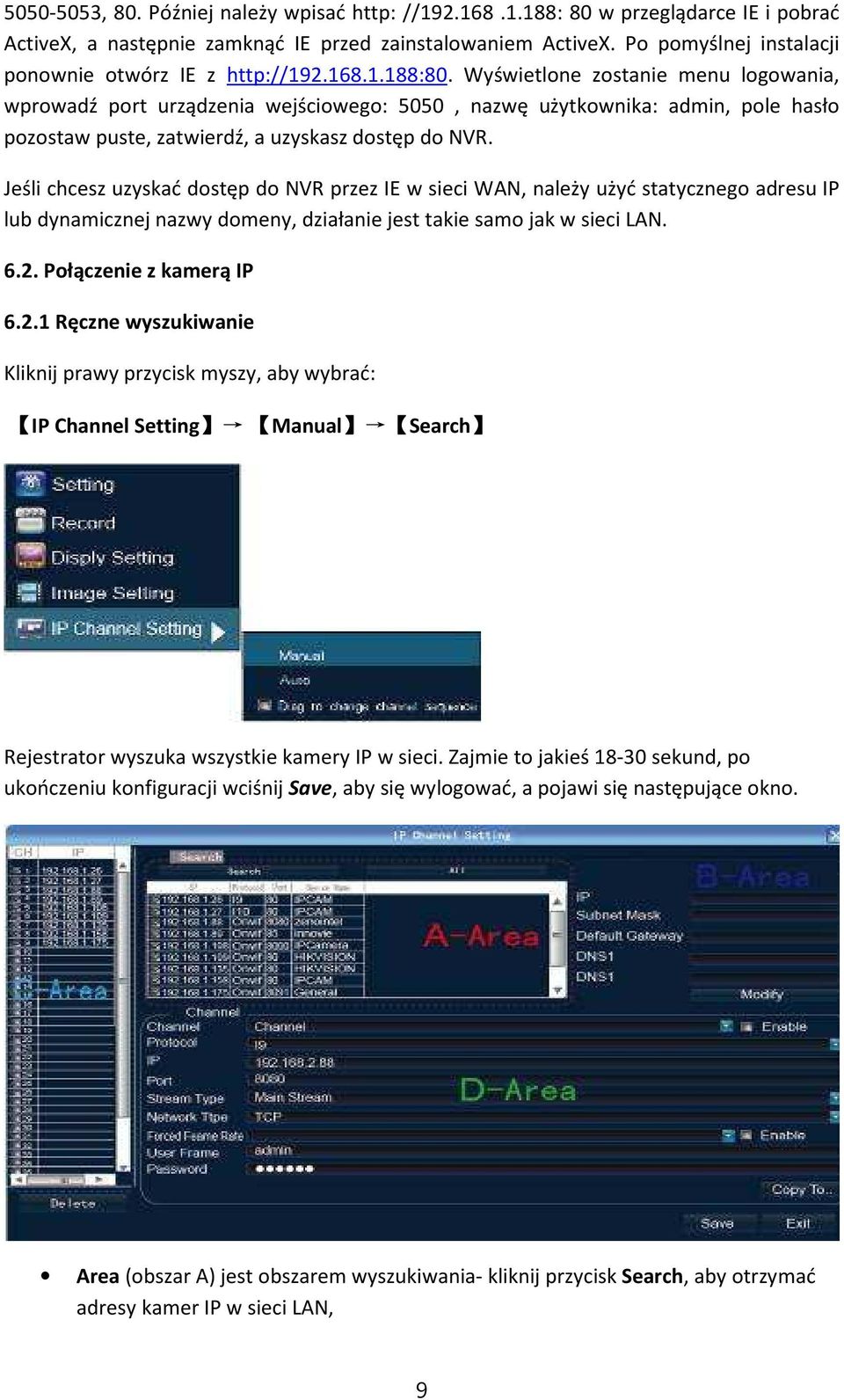

9 , 80. Później należy wpisać http: // : 80 w przeglądarce IE i pobrać ActiveX, a następnie zamknąć IE przed zainstalowaniem ActiveX. Po pomyślnej instalacji ponownie otwórz IE z Wyświetlone zostanie menu logowania, wprowadź port urządzenia wejściowego: 5050, nazwę użytkownika: admin, pole hasło pozostaw puste, zatwierdź, a uzyskasz dostęp do NVR. Jeśli chcesz uzyskać dostęp do NVR przez IE w sieci WAN, należy użyć statycznego adresu IP lub dynamicznej nazwy domeny, działanie jest takie samo jak w sieci LAN Połączenie z kamerą IP Ręczne wyszukiwanie Kliknij prawy przycisk myszy, aby wybrać: IP Channel Setting Manual Search Rejestrator wyszuka wszystkie kamery IP w sieci. Zajmie to jakieś sekund, po ukończeniu konfiguracji wciśnij Save, aby się wylogować, a pojawi się następujące okno. Area (obszar A) jest obszarem wyszukiwania-kliknij przycisk Search, aby otrzymać adresy kamer IP w sieci LAN, 9

10 B- Area (obszar B) jest obszarem modyfikacji- kliknij dwukrotnie kamerę IP w strefie A, obszar B wyświetli dane sieciowe kamery, niektóre kamery mogą zmienić adres IP bezpośrednio w strefie B, C- Area (obszar C) jest obszarem ustawień kanału- w zależności od selekcji sekwencji w strefie A, w celu posortowania kolejności kanałów obrazu Wybierz All, aby dodać kamery IP do wszystkich kanałów poprzez jedno kliknięcie, D- Area (obszar D) jest obszarem nazwy użytkownika i hasła- wskazuje on parametry kamery Automatyczne wyszukiwanie Kliknij prawy przycisk myszy, aby wybrać: IP Channel Setting Auto Jeśli kamera IP posiada prywatny protokół z NVR, NVR automatycznie przypisze adres IP do kamery. Po zakończeniu wyszukiwania automatycznie połączy obraz. Adresy IP kamer zostaną automatycznie dodane w obszarze kanałów Podgląd Przeciąganie i upuszczanie obrazu Lokalizacja podglądu obrazu może być przeciągnięta w dowolne miejsce jeśli to konieczne, nie wpłynie to na fizyczny adres kanału, pozostanie on taki sam Przeciągnięcie obrazu w celu zmiany jego kolejności Wciśnij prawy przycisk myszy i wybierz : IP Channel Setting Drag to change channel sequence 10

11 Następnie przenieś obraz zgodne ze schematem przedstawionym w punkcie 6.3.1,a kamera IP podłączy się w nowym kanale. Podczas tego procesu obraz tymczasowo zniknie, do czasu aż pomyślnie się przełączy Zoom cyfrowy W momencie dokonywania podglądu obrazu, bądź w trakcie jego odtwarzania przesuń rolką myszy, aby zadziałał zoom cyfrowy. Kursor myszy jest traktowany jako centrum obrazu. Maksymalny zoom wynosi 15x. W celu zobaczenia szczegółów przeciągnij zoomowany obraz. 11

12 kanał nagrywa. Migające światło oznacza, że utracono nagrywanie. Zwróć uwagę na ustawienia strumienia kodu (szczegóły, patrz 6.5.2) Szkło powiększające: cyfrowy zoom. Czerwona liczba w środku, to dane informujące o powiększeniu. Klikając tę ikonę można przejść do sterowania PTZ. 6.4 Ręczny zrzut obrazu Kliknij prawym przyciskiem myszy i z menu wybierz Capture. Opcja ta odnosi się do wszystkich kanałów. Po zrzucie obrazu, pojawi się informacja, że operacja zakończyła się pomyślnie lub niepowodzeniem, bądź informacja, że kanał ten nie obsługuje zrzutu obrazu. Obraz zrzutu ma rozdzielczość D1 i jest w formacie JPG. Kliknij prawym przyciskiem myszy i z menu wybierz File Manager (menadżer plików),następnie użyj przycisku odśwież, a obraz zrzutu pojawi się na liście plików. Pliki nazywane są numerem kanału i czasem zrzutu, należy dwukrotnie kliknąć wybrany plik w celu jego sprawdzenia. Kopia zapasowa zrzutu obrazu: podłącz pamięć USB przez port USB i kliknij opcję odśwież, aby sprawdzić, czy urządzenie jest prawidłowo podłączone. Następnie wybierz pliki, dla których chcesz stworzyć kopię zapasową i kliknij Back Up, aby rozpocząć zapis. 6.5 Ustawienia systemu Parametry urządzenia 12

13 Kliknij Setting Device Device info w celu sprawdzenia specyfikacji urządzenia i ustawień czasu. Uwaga: wybierz tryb zgodnie z kanałami podłączonych kamer IP oraz rozdzielczość, po dokonaniu zmiany kliknij przycisk Save (zapisz) i uruchom ponownie urządzenie. Jeśli obraz jest dobry w wszystkich 9/16/25/36 trybach ekranu naciśnij dwukrotnie obraz, aby uruchomić zoom. Jeśli obraz się zacina lub pojawia się czarne tło zmiana rozdzielczości na 1080 pozwoli na rozwiązanie tego problemu. Wersja systemu: sprawdź wersję systemu oraz czas przed aktualizacją, aby uniknąć niepowodzenia aktualizacji i zniszczenia urządzenia Informacja o kanale Kliknij Setting Channel Video parameters, aby wyregulować podgląd i rozdzielczość nagrania kamery IP. 13

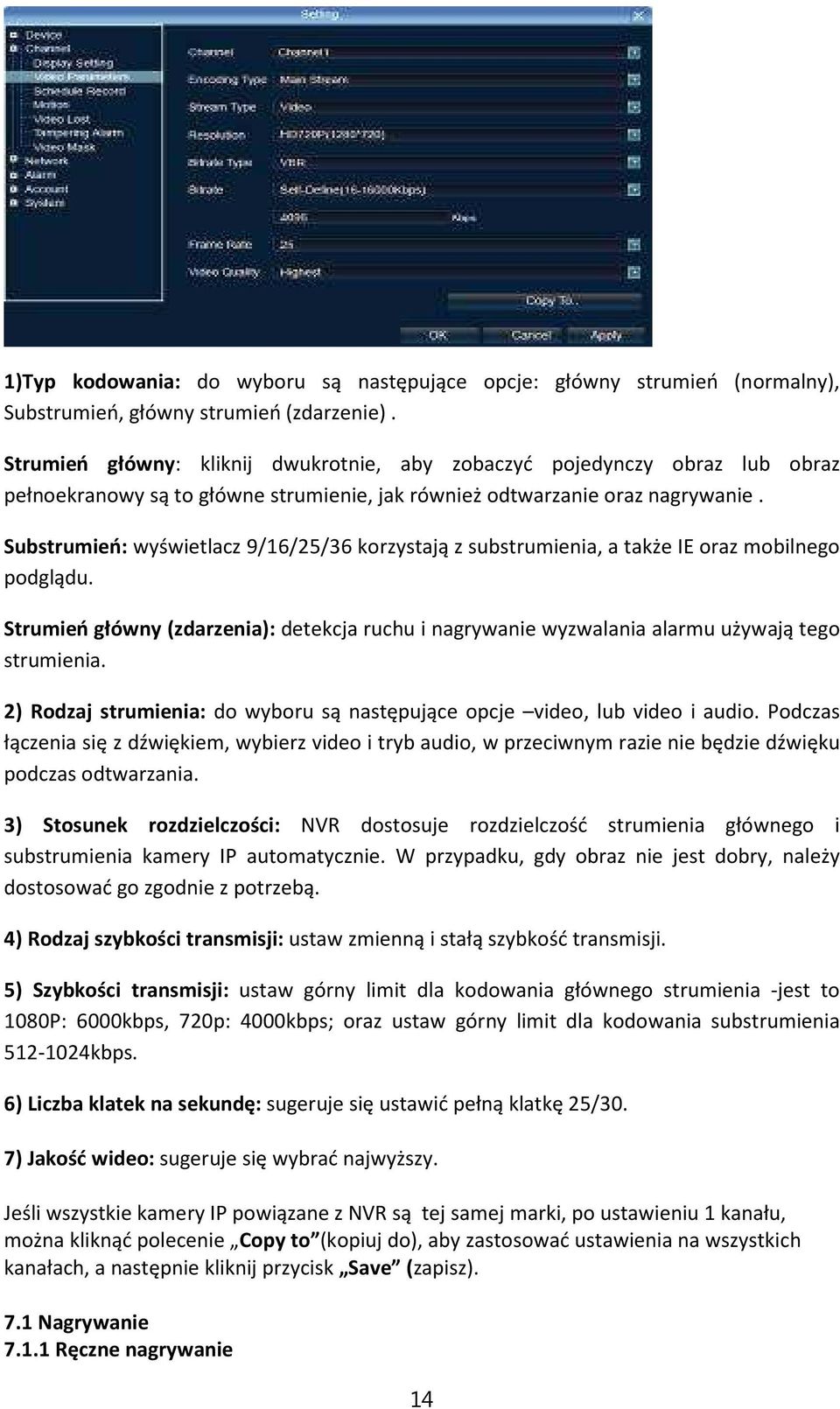

14 1)Typ kodowania: do wyboru są następujące opcje: główny strumień (normalny), Substrumień, główny strumień (zdarzenie). Strumień główny: kliknij dwukrotnie, aby zobaczyć pojedynczy obraz lub obraz pełnoekranowy są to główne strumienie, jak również odtwarzanie oraz nagrywanie. Substrumień: wyświetlacz 9/16/25/36 korzystają z substrumienia, a także IE oraz mobilnego podglądu. Strumień główny (zdarzenia): detekcja ruchu i nagrywanie wyzwalania alarmu używają tego strumienia. 2) Rodzaj strumienia: do wyboru są następujące opcje video, lub video i audio. Podczas łączenia się z dźwiękiem, wybierz video i tryb audio, w przeciwnym razie nie będzie dźwięku podczas odtwarzania. 3) Stosunek rozdzielczości: NVR dostosuje rozdzielczość strumienia głównego i substrumienia kamery IP automatycznie. W przypadku, gdy obraz nie jest dobry, należy dostosować go zgodnie z potrzebą. 4) Rodzaj szybkości transmisji: ustaw zmienną i stałą szybkość transmisji. 5) Szybkości transmisji: ustaw górny limit dla kodowania głównego strumienia -jest to 1080P: 6000kbps, 720p: 4000kbps; oraz ustaw górny limit dla kodowania substrumienia kbps. 6) Liczba klatek na sekundę: sugeruje się ustawić pełną klatkę 25/30. 7) Jakość wideo: sugeruje się wybrać najwyższy. Jeśli wszystkie kamery IP powiązane z NVR są tej samej marki, po ustawieniu 1 kanału, można kliknąć polecenie Copy to (kopiuj do), aby zastosować ustawienia na wszystkich kanałach, a następnie kliknij przycisk Save (zapisz). 7.1 Nagrywanie Ręczne nagrywanie 14

15 Kliknij prawy przycisk myszy i wybierz z menu Record, aby przejść do ustawień nagrywania. Nagrywanie ręczne ma najwyższy priorytet, po wyborze tej opcji odpowiedni kanał rozpocznie nagrywanie Harmonogram nagrywania Kliknij prawy przycisk myszy i z menu wybierz Setting ->Channel->Schedule Record. Domyślne ustawienie to 24 godzin nagrań, użytkownik może ustawić plan nagrywania według własnych potrzeb i skopiować go do innego kanału. 15

16 Uwaga: jeśli NVR przerwał nagrywanie w regulaminowym czasie, należy sprawdzić stan rekordowy harmonogramu, harmonogram może być niewłaściwie ustawiony, należy ręcznie dostosować ustawienia. Odtwarzanie W celu wyświetlenia menu odtwarzania naciśnij ikonę,spowoduje to wyświetlenie następującego obrazu: Wybierz kanały, które chcesz odtwarzać, system znajdzie odpowiedni plik nagrania, data, 16

17 którą ma nagraną jest podkreślona kolorem czerwonym w kalendarzu. Data Select (wybór daty): wybierz datę odtwarzania Playback (odtwarzanie): po wybraniu daty, 24 godzinny kolorowy pasek pojawi się w obszarze C. Różne sposoby nagrywania wyświetlą się w różnych kolorach. Regulacja czasu poprzez rolki myszy między 2 godziny, 1 godzina, 30 minut, 5 minut do 1 minuty. Czas odtwarzania może być określony w sekundach. Pauza: wstrzymać odtwarzanie w chwili obecnej. Stop: zatrzymanie odtwarzania Kopia zapasowa Naciśnij ikonę w celu wyświetlenia opcji menu Najlepszym sposobem tworzenia kopii zapasowej jest w pierwszej kolejności przeglądanie nagrania, aby wybrać odpowiedni kanał i czas nagrania. Podłącz zewnętrzne urządzenie pamięci USB i kliknij, aby odświeżyć obraz i znaleźć urządzenie USB. Są trzy formaty pliku kopii zapasowej H.264, MP4, AVI. Zalecane jest tworzenie kopii w formacie MP4,który bez problemu jest odczytywany przez programy do 17

18 odtwarzania na komputerze Menadżer plików Kliknij prawy przycisk myszy i wybierz z menu File Manager W folderze tym znajdują się plik kopii zapasowej z zewnętrznego urządzenia pamięci masowej i zrobione zdjęcia. 1) Sprawdź zdjęcie na dysku twardym: wybierz datę w kalendarzu, jeśli miało miejsce nagranie w ten dzień, to będzie ono wyświetlane w postaci listy. 2) Sprawdzić dysk U oraz inne urządzenia pamięci masowej : kliknij przycisk Odśwież z listy rozwijanej wybierz ścieżki dysku U. Wyświetlone zostaną zdjęcia i filmy na dysku, kliknij go dwukrotnie w celu sprawdzenia Zarządzanie użytkownikami Kliknij prawy przycisk myszy wybierz Setting-> User Management. Użytkownicy mogą sprawdzić aktualne logowania i dodawać, usuwać, modyfikować użytkowników, jak również konfigurować prawa użytkownika Dziennik zapytań Kliknij wybierz System management i następnie Log Query. Wybierz Log style - styl logowania, a także czas rozpoczęcia i zakończenia logowania. Kliknij Query - zapytania i zostaną wyświetlone wszystkie działania NVR lub nieprawidłowe informacje. Kliknij przycisk Export - Eksportuj, aby wyeksportować bieżące informacje z dziennika Informacja o strumieniu 18

19 Kliknij wybierz System management I następnie Stream info. Tutaj użytkownicy mogą sprawdzić aktualny główny strumień, substrumień,miejsce na dysku HDD na godzinę głównego strumienia i substrumienia Ustawienie HDD Kliknij Setting System HDD Setting Tutaj możesz sprawdzić mobilny aktualnie podłączony HDD lub HDD E-SATA i wykonać formatowanie HDD. HDD napęd liniowy zarządzanie plikami: Rejestrator rozpoczyna zapis danych z dysku twardego od zerowej ścieżki; po zapełnieniu dysku twardego w przestrzeni, NVR rozpoczyna zapis od zera kosztem pokrycia danych, co prowadzi do bardzo słabej fragmentacji dysku i może skutecznie zwiększyć żywotność dysku twardego. W celu zapewnienia sprawnego zarządzania plikami oraz szybkiej identyfikacji i zapisu miejsca na dysku zalecane jest, aby przed nagraniem sformatować dysk twardy. Zaleca się formatowanie dysku w sposób bezpieczny,szybki i kompletny trwa to około 1-3 sekund Aktualizacja systemu Kliknij Setting System Update Włóż urządzenie pamięci USB do rejestratora NVR. Kliknij przycisk Browse (przeglądaj), aby znaleźć plik aktualizacji. a następnie kliknij przycisk Upgrade (aktualizuj). Aktualizacja zawiera: aktualizację oprogramowania, ekranu startowego, uaktualnianie obrazu, wgranie poprawki. Uwaga: gdy NVR jest w trakcie aktualizacji nie należy wykonywać żadnych innych operacji lub wyłączać zasilania. W przeciwnym razie nie będzie możliwe uruchomienie systemu rejestratora NVR, i konieczne będzie wysłanie urządzenia z powrotem do fabryki w celu naprawy. Po aktualizacji, urządzenie musi być ponownie uruchomione Konserwacja systemu Utrzymanie systemu dzieli się na: co dzień, co tydzień, raz. Po uruchomieniu, użytkownik może wybrać szczegółowy czas konserwacji. Zaleca się, aby umożliwić konserwację systemu i aby wyczyścić pamięć podręczną systemu, aby zapewnić płynność systemu. 19

20 Konfiguracja import-eksport Kliknij Setting System Recoverty Configuration W następujących dwóch sytuacjach można użyć konfiguracji importu i eksportu: 1. Aktualizacja oprogramowania lub przywrócenie domyślnych ustawień. 2. Kilka konfiguracji NVR jest takich samych, ale połączono różne kamery IP w celu zapisania konfiguracji czasu. Export konfiguracji : eksportuj parametry urządzenia i zapisz je w wyznaczonym miejscu z dysku U. Import konfiguracji : Otwórz menu w NVR jeśli konieczne jest zastosowanie tej samej konfiguracji, importuj dane z dysku U aby skopiować konfigurację. 8.1 Przeglądanie IE Logowanie użytkownika 1. Wpisz domenę + dwukropek + port HTTP. lub wpisz dwukropek + statyczne IP + dwukropek + Port HTTP. 2. Pobierz ActiveX i zamknij przeglądarkę IE przed instalacją. Po pomyślnie zainstalowaniu ponownie otwórz przeglądarkę i wpisz adres IP lub nazwę domeny. Zaloguj się, pojawi się okno, następnie wpisz port urządzenia, nazwę użytkownika, hasło, aby połączyć się 20

21 pomyślnie. Otwórz podgląd i kliknij prawym przyciskiem myszy, aby symbol zamienił się na, lub kliknij prawy przycisk myszy i wybierz Open All. Czerwony punkt wskazuje nagranie, kliknij substrumień.,aby ustawić strumienie- wyłącz główny strumień i 9.1. Funkcja P2P Cloud P2P Cloud, opcja ta jest bardzo prosta w obsłudze, nie wymaga do ustawienia routera, z wyłączeniem rejestracji nazwy domeny. Uwaga: 1: Struktura sieci nie może mieć routera drugiego poziomu. 2: Upewnij się, że NVR ma funkcje P2P i sprawdź, czy nie ma protokołu icloud (Setting- Network Setting-Management Platform) Aplikacja mobilna Goolink Aplikację Goolink można pobrać poprzez platformy aplikacji w telefonach komórkowych wpisując w pole wyszukiwania słowo goolink. 21

22 Kliknij przycisk + znajdujący się w dolnym lewym rogu aplikacji. Jeśli sieć lokalna korzysta z WIFI, kliknij LAN Search, zwykle wybiera się opcję Manually Input. Jak na prawym interfejsie kliknij UID. Wypełnij pola w nastepujący sposób: Name: nazwa użytkownika- pole musi być wypełnione, 22

23 ale indywidualnie. UID: wprowadź numer seryjny urządzenia NVR. (w celu znalezienia wciśnij : Setting-Device Parameter-Device info) Password: hasło-pole pozostaw puste. Jeśli dokonano zmiany hasła,to musi ono być zgodne z hasłem ustawionym. Channel Number: liczba kanałów NVR, min. 1 kanałl i max. 32 kanały. Po pomyślnym wprowadzeniu danych, jeśli kolor środkowej linii w ikonie prostokąta jest niebieski, oznacza to, że NVR działa w trybie online można połączyć się z danymi video IE ustawienia końcowe 23

24 Otwórz w przeglądarce stronę: Wciśnij przycisk Register (zarejestruj); nazwa użytkownika, hasło, zapis migawki, zapis nagrania ustaw, ale w sposób przypadkowy. Po wejściu, pamiętaj, aby zainstalować ActiveX. Kliknij Device Management, aby dodać urządzenie. ID urządzenia to numer seryjny NVR, nazwę urządzenia należy wpisać w sposób, nazwa użytkownika i hasło muszą być zgodne z nazwą użytkownika i hasłem ustawionymi w NVR, patrz poniżej. 24

25 Uwaga: Jeśli po wprowadzeniu, wyskakuje informacja, że ID nie istnieje, należy skontaktować się z naszymi technikami. Po pomyślnym dodaniu, kliknij "Live". Kliknij nazwę NVR z lewej listy i wybierz przypadkowy kanał w celu wyświetlenia podglądu. 25
