1 dvs.com.pl 1 Instrukcja instalacji i konfiguracji Bezprzewodowy system monitoringu IP WiFi 1080p DVS-IPS2240-4W DVS-IPS2240-8W

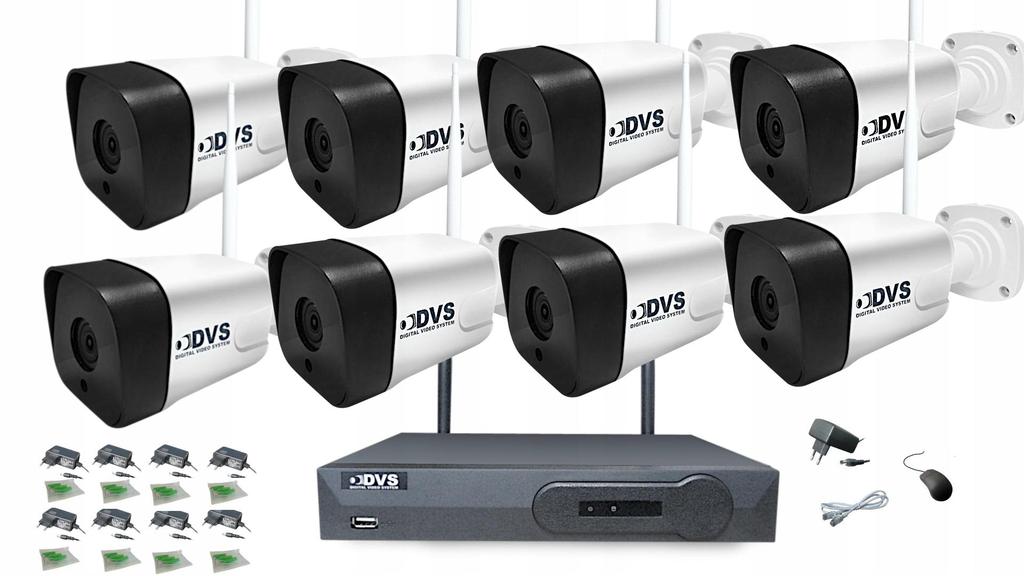

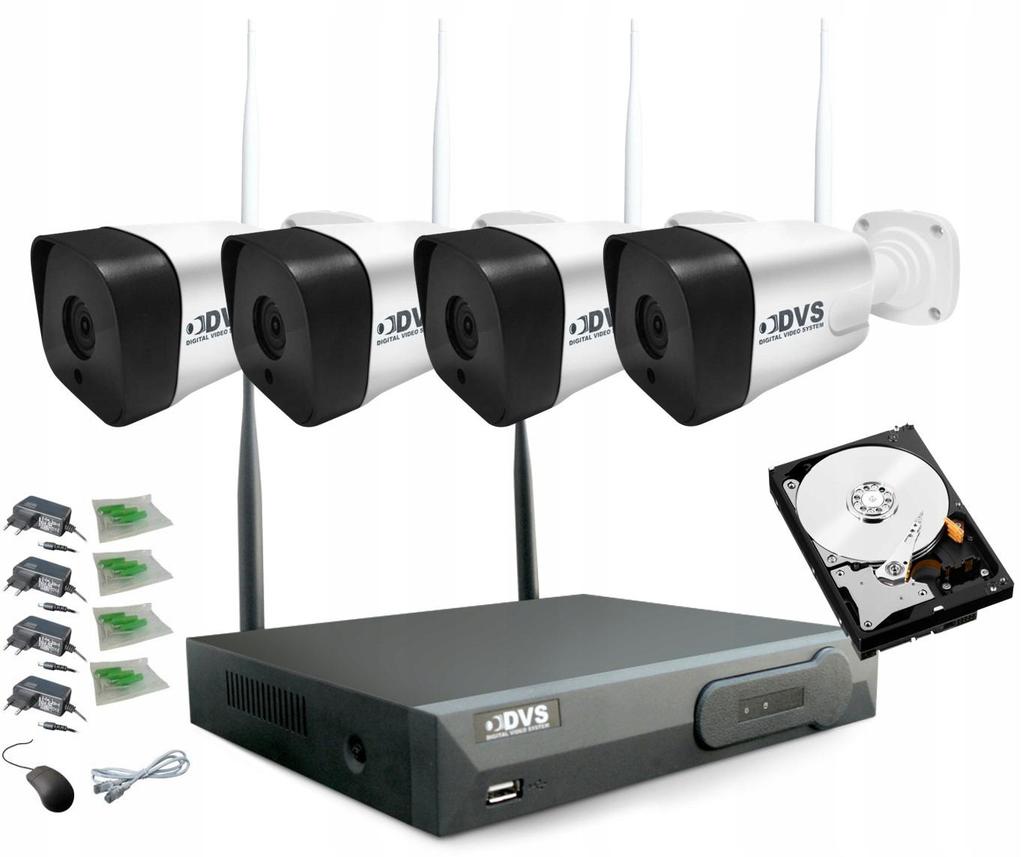

2 dvs.com.pl 2 Wstęp Dziękujemy za zakup naszego produktu. W tej krótkiej instrukcji opisana jest konfiguracja i główne funkcje zestawu. Ustawienia rejestratora i kamer mogą ulec zmianie, ze względu na możliwe aktualizacje oprogramowania. Bezpieczeństwo 1. Nie należy wkładać do żadnego z elementów zestawu pojemników z płynem. 2. Proszę używać zestawu w wentylowanym środowisku i zapobiegać blokowaniu otworów wentylacyjnych. 3. Aby zapobiec uszkodzeniu zestawu, należy używać dołączonych zasilaczy. 4. Proszę używać zestawu zgodnie z temperaturą i wilgotnością pracy zalecaną przez producenta. 5. Zaleca się okresowe czyszczenie rejestratora z kurzu, ponieważ pył może powodować uszkodzenie urządzenia. 6. Podczas instalacji urządzeń należy przestrzegać przepisów i zasad obowiązujących w danym kraju i regionie. Zawartość zestawu Po otrzymaniu produktu, sprawdź wszystkie elementy. Jeśli któregoś brakuje lub jest uszkodzony, skontaktuj się z dystrybutorem. Zawartość pudełka 4W 8W Przedmiot Ilość 1 Rejestrator 1 sztuka 1 sztuka 2 Kamera IP 4 sztuki 8 sztuk 3 Dysk 1TB 1sztuka brak 4 Zewnętrzna antena do kamery IP 4 sztuki 8 sztuk 5 Zasilacz 12V DC 2A do rejestratora 1 sztuka 1 sztuka 6 Zasilacz 12V DC 1A do kamery IP 4 sztuki 8 sztuk 7 Paczka śrubek do zamontowania dysku 1 sztuka 1 sztuka 8 Paczka wkrętów do kamery IP 4 sztuki 8 sztuk 9 Instrukcja 1 sztuka 1 sztuka 10 Myszka komputerowa 1 sztuka 1 sztuka 11 Patchcord UTP 1 sztuka 1 sztuka Przed instalacją Zestaw wymaga do prawidłowej pracy połączenia z innymi urządzeniami. Zalecamy przetestowanie ich przed instalacją i podłączeniem.

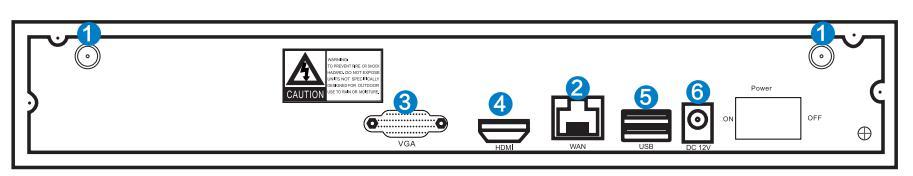

3 dvs.com.pl 3 Rejestrator 1. Anteny zewnętrzne zwiększające zasięg WiFi. 2. Port WAN do połączenia z routerem. 3. Port VGA do podłączenia monitora lub telewizora. 4. Port HDMI do podłączenia monitora lub telewizora. 5. Porty USB do podłączenia myszki i pendrive a. 6. Wejście zasilania do podłączenia zasilacza 12V 2A. Kamera IP 1. Antena zewnętrzna zwiększająca zasięg WiFi. 2. Gniazdo zasilania 12V DC do podłączenia zasilacza 12V DC 1A. 3. Przycisk resetu do przywrócenia ustawień fabrycznych.

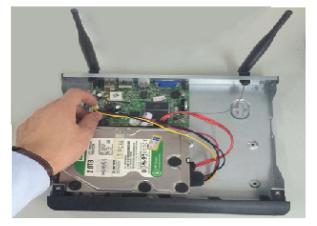

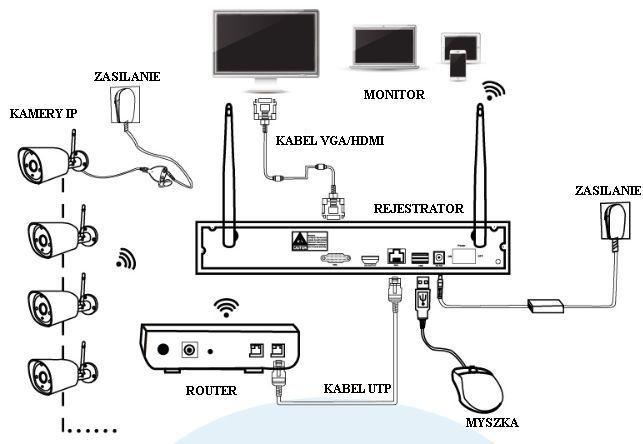

4 dvs.com.pl 4 Instrukcja instalacji Uwaga! Rejestrator nie może być połączony bezprzewodowo z routerem WiFi. Połączenie jest możliwe tylko za pomocą kabla sieciowego. Instalacja dysku twardego Zestaw może nie zawierać dysku twardego w zależności od wybranego wariantu. Rejestrator obsługuje większość dysków twardych 3,5" SATA HDD lub 2,5" SATA. 1. Odłącz rejestrator od zasilania. Odkręć i zdejmij górną pokrywę.

5 dvs.com.pl 5 2. Połącz rejestrator i dysk przewodami: zasilającym i SATA. 3. Trzymając twardy dysk i rejestrator, obróć go i wyrównaj otwory w dysku twardym z otworami obudowy. Za pomocą dostarczonych śrub przykręć dysk oraz załóż pokrywę. Uwaga! Nowy HDD musi być sformatowany przed włączeniem nagrywania. Kliknij prawy przycisk myszki -> Opcje systemowe -> Ustawienia HDD. Zaznacz i kliknij Format. Konfiguracja systemu Rejestrator posiada domyślną rozdzielczość 1280x1024 na wyjściach VGA i HDMI. Jeżeli po podłączeniu telewizora, nie pojawi się obraz z rejestratora, należy podłączyć inny monitor lub telewizor obsługujący rozdzielczość 1280x1024 i wejść w Opcje systemowe -> Monitor. Po zmianie rozdzielczości na 1080p@60Hz, należy wybrać Zastosuj. Po restarcie rejestratora na pierwszym ekranie powinien pojawić się obraz. PIERWSZE KROKI 1. Przykręć anteny do kamer IP. 2. Podłącz monitor lub telewizor do wyjścia VGA lub HDMI. 3. Podłącz rejestrator do zasilania za pomocą zasilacza 12V DC 2A. 4. Podłącz kamery do zasilania za pomocą zasilaczy 12V DC 1A. 5. Podłącz mysz (w zestawie) do portu USB z tyłu rejestratora, aby poruszać się w systemie. 6. Zaloguj się do systemu klikając OK (domyślne hasło jest puste). 7. Kliknij prawy przycisk myszki -> Dodaj WiFi. Operacja jest konieczna, aby wyszukać kamery. 8. W ciągu kilkunastu sekund na ekranie pojawi się obraz z kamer.

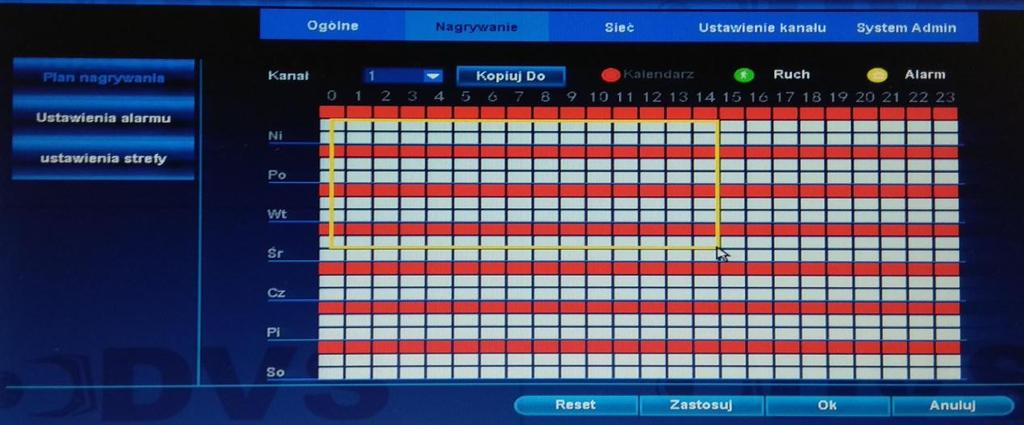

6 dvs.com.pl 6 Domyślne dane do logowania: login: admin hasło: brak (należy wybrać OK ) Uwaga! Zalecamy ustawienie hasła ze względów bezpieczeństwa. Aby ustawić hasło, kliknij prawy przycisk myszki -> Opcje systemowe -> System Admin -> Użytkownicy -> Ustaw hasło. Wpisz nowe hasło, potwierdź je i wybierz OK. Nagrywanie Istnieje kilka rodzajów nagrywania obrazu w zależności od indywidualnych potrzeb użytkownika. 1. Nagrywanie ciągłe Kliknij prawy przycisk myszki -> Opcje systemowe -> Nagrywanie. Wybierz Kalendarz i zaznacz okres nagrywania. Wybrane dni tygodnia i godziny zostaną oznaczone kolorem czerwonym. Aby zmienić okres nagrywania, kliknij Reset i ustaw nowy harmonogram. 2. Nagrywanie po detekcji Kliknij prawy przycisk myszki -> Opcje systemowe -> Nagrywanie. Wybierz Ruch i zaznacz okres nagrywania. Wybrane dni tygodnia i godziny zostaną oznaczone kolorem zielonym. Aby zmienić okres nagrywania, kliknij Reset i ustaw nowy harmonogram. 3. Nagrywanie po alarmie Kliknij prawy przycisk myszki -> Opcje systemowe -> Nagrywanie. Wybierz Alarm i zaznacz okres nagrywania. Wybrane dni tygodnia i godziny zostaną oznaczone kolorem żółtym. Aby zmienić okres nagrywania, kliknij Reset i ustaw nowy harmonogram. Funkcja dostępna tylko w rejestratorach z wejściami alarmowymi. 4. Nagrywanie ręczne Kliknij prawy przycisk myszki -> Nagrywanie ręczne, wybierz kanał i kliknij OK. Uwaga! Po wykryciu dysku, zestaw zaczyna pracować z ustawieniami domyślnymi (nagrywanie ciągłe 24 godziny, 7 dni w tygodniu).

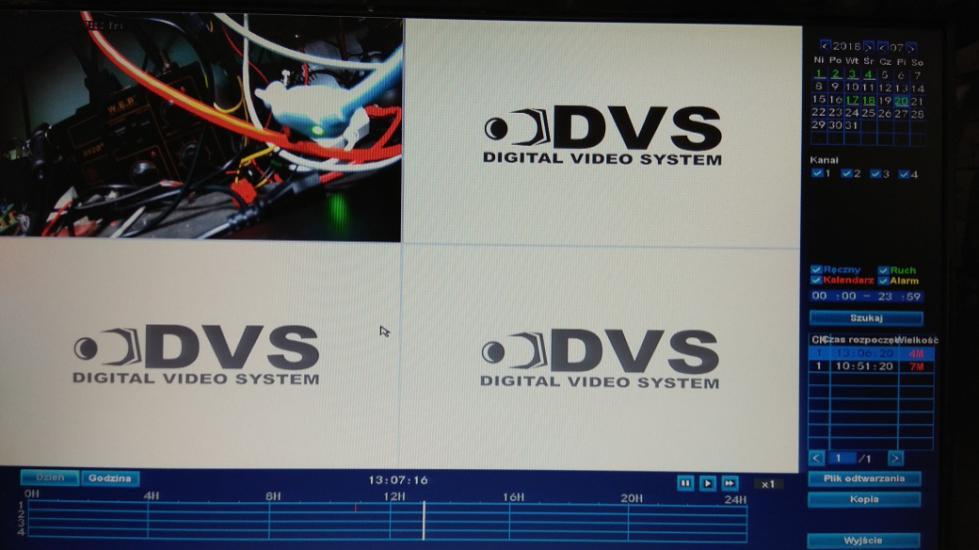

7 dvs.com.pl 7 Odtwarzanie nagrań Kliknij prawy przycisk myszki -> Odtwarzanie. Wybierz datę, kanał i tryb oraz kliknij Szukaj. 1. Przyciski - start, - stop, - przewijanie do przodu 2. Odtwarzanie pliku Wybierz plik i kliknij Plik odtwarzania 3. Kopia zapasowa Wybierz plik z listy, kliknij Kopia, a następnie wybierz Tak. Podłącz pendrive do wolnego portu USB (czas na podłączenie wynosi 60 sekund). 4. Oś czasu Kliknij Dzień i Godzina, żeby przeglądać oś czasu wybranego kanału. Archiwizacja nagrań Kliknij prawy przycisk myszki -> Kopia video. Wybierz kanał, tryb, datę i godzinę oraz kliknij Szukaj. Zaznacz pliki do archiwizacji i kliknij Kopia. Podłącz pendrive do wolnego portu USB. Rejestrator obsługuje urządzenia o maksymalnej pojemności 32GB.

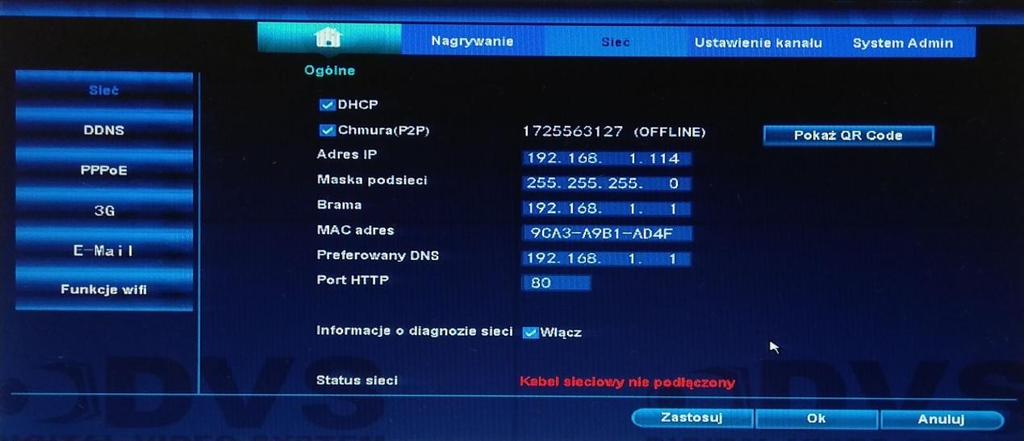

8 dvs.com.pl 8 Dostęp lokalny przez przeglądarkę internetową Kliknij prawy przycisk myszki -> Opcje systemowe -> Sieć. Przed podłączeniem rejestratora do sieci LAN, domyślny adres IP to Urządzenie będzie pokazywało status chmury jako OFFLINE i status sieci Kabel sieciowy nie podłączony. Po podłączeniu rejestratora do portu LAN routera kablem sieciowym zmieni się adres IP. W naszym przypadku został przydzielony adres z puli Najczęściej zostanie przydzielony adres x lub x. Status chmury zmieni się na ONLINE, a status sieci na Stan Sieci. Jeżeli status sieci to nadal Kabel sieciowy nie podłączony, należy wyjść z menu i wejść ponownie. Jeśli to nie pomoże, należy sprawdzić poprawność połączenia między rejestratorem i routerem oraz ustawienia sieci lokalnej. W instrukcji opisany jest Internet Explorer 11 dla Windows 10. Można również użyć dodatku IE Tab dla innych przeglądarek. Otwórz przeglądarkę.

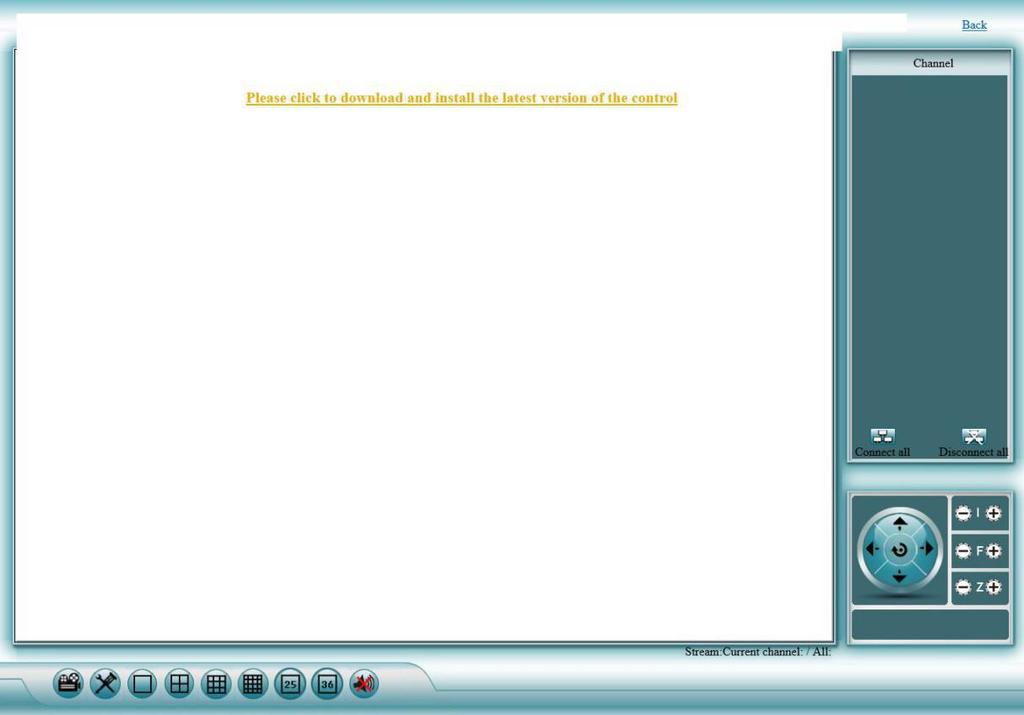

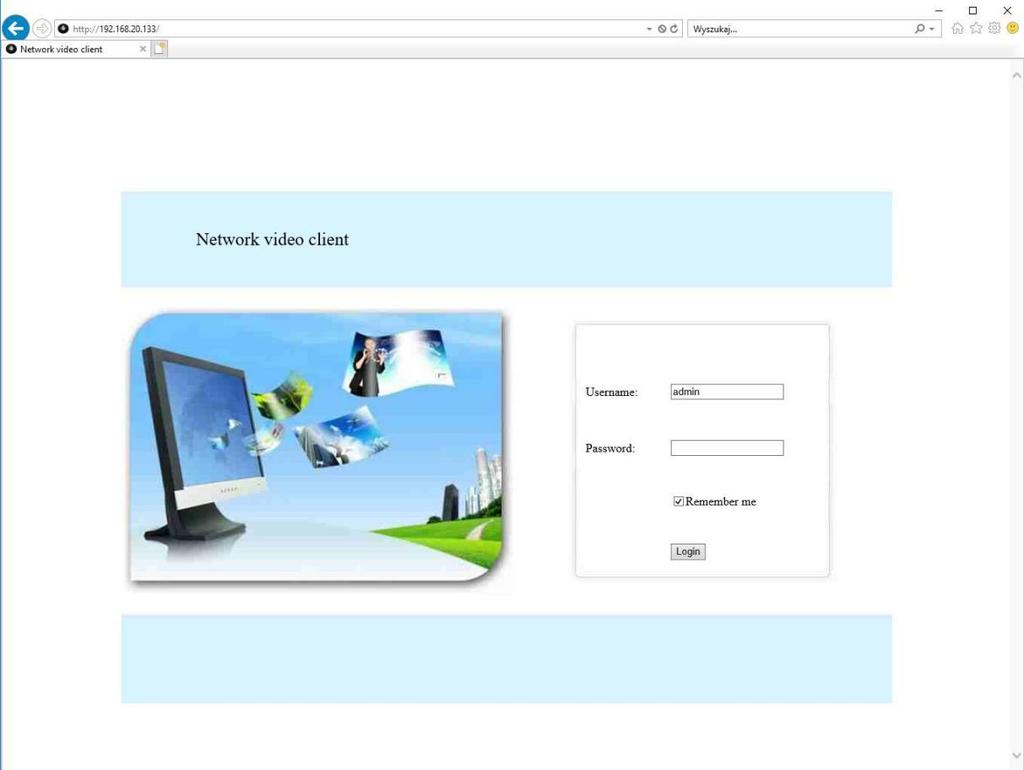

9 dvs.com.pl 9 Wpisz w pasku adresu IP rejestratora i kliknij enter. W okienku logowania wpisz login i hasło, a następnie kliknij Login. Domyślny login to admin, a hasło jest puste (nie należy nic wpisywać). Kliknij w napis na środku, żeby zainstalować wtyczkę.

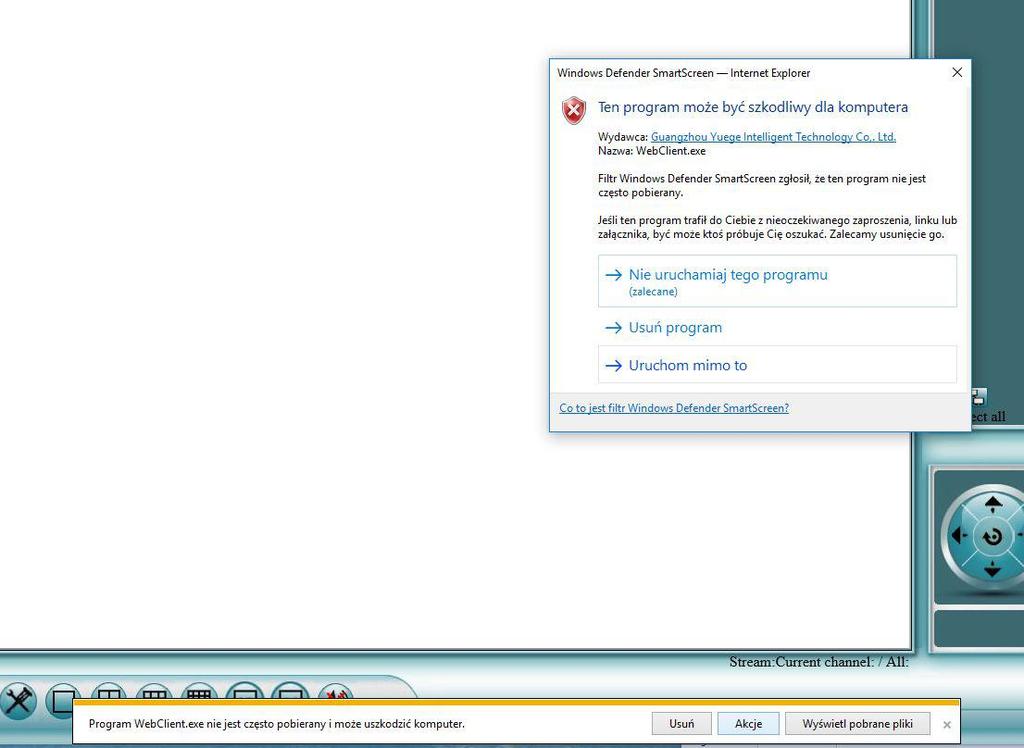

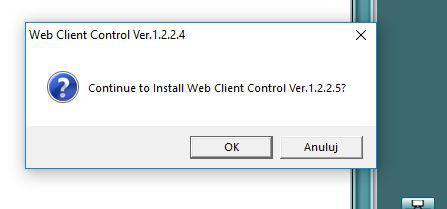

10 dvs.com.pl 10 Kliknij Uruchom. Kliknij Akcje. Kliknij Uruchom mimo to. Kliknij OK.

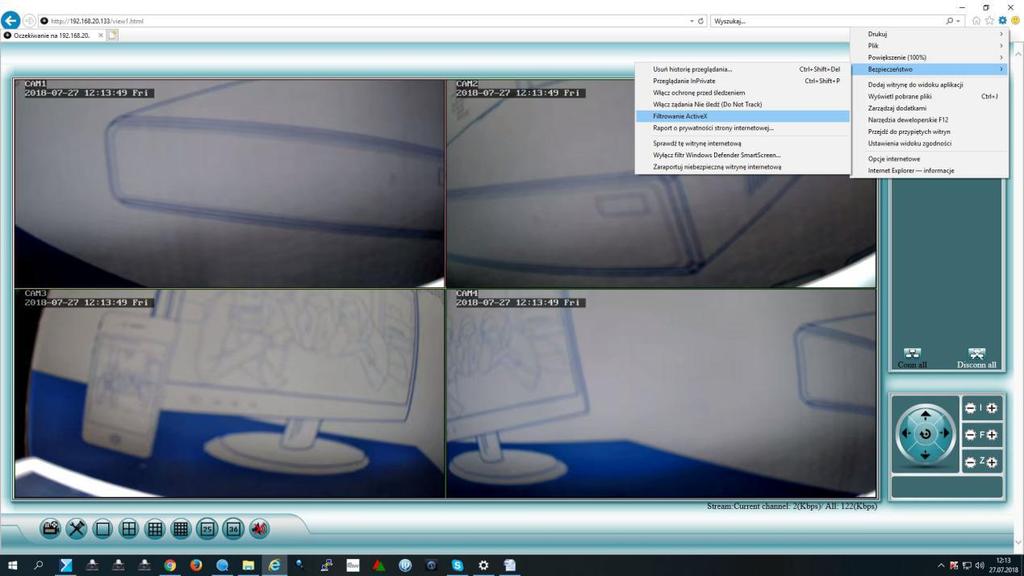

11 dvs.com.pl 11 Po skończonej instalacji kliknij Exit. Aby uruchomić wtyczkę, wybierz Zezwalaj dla wszystkich witryn internetowych. Na ekranie powinien pojawić się obraz ze wszystkich podłączonych do rejestratora kamer. Jeżeli nadal nie pojawił się obraz z kamer, należy sprawdzić, czy w zakładce Narzędzia (Alt + X) -> Bezpieczeństwo -> Filtrowanie ActiveX jest odznaczone.

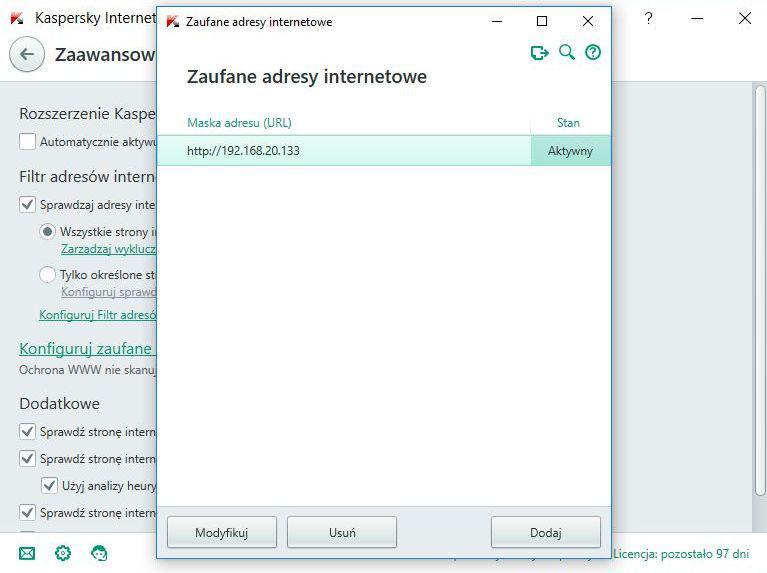

12 Jeżeli na komputerze jest zainstalowany program antywirusowy, może on blokować wtyczkę. W przypadku Kaspersky Internet Security należy dodać adres IP rejestratora do zaufanych adresów internetowych. dvs.com.pl 12

13 dvs.com.pl 13 Dostęp zdalny przez przeglądarkę internetową W instrukcji opisany jest Internet Explorer 11 dla Windows 10. Można również użyć dodatku IE Tab dla innych przeglądarek. Otwórz przeglądarkę i wpisz w pasku adresu Po pojawieniu się okienka logowania, wpisz Cloud ID, login oraz hasło, a następnie kliknij Login. Domyślny login to admin, a hasło jest puste (nie należy nic wpisywać). Aby sprawdzić Cloud ID, klikamy prawy przycisk myszki -> Opcje systemowe -> Sieć. Status ONLINE oznacza poprawną pracę sieci. W przypadku statusu OFFLINE należy sprawdzić poprawność połączenia między rejestratorem i routerem oraz czy mamy dostęp do internetu.

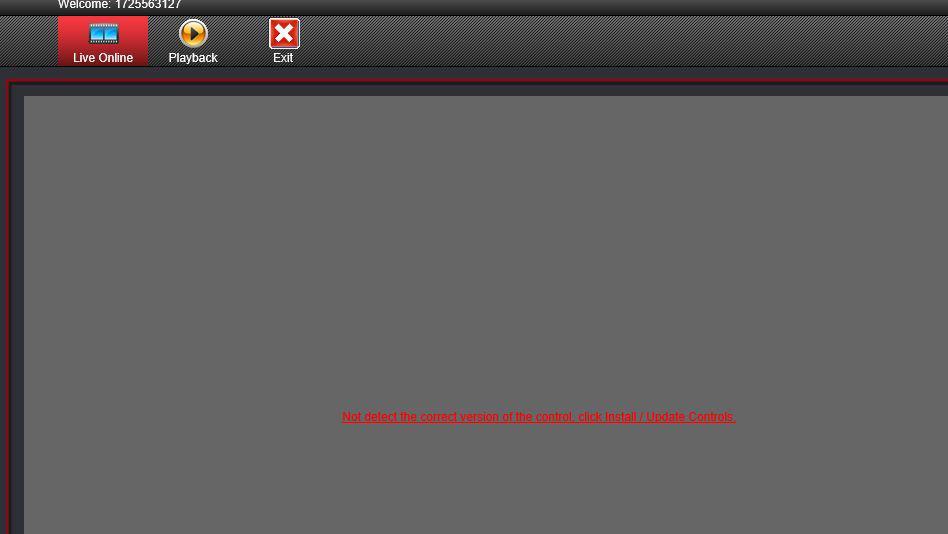

14 dvs.com.pl 14 Po zalogowaniu się kliknij czerwony napis na środku, aby zainstalować wtyczkę. Kliknij Uruchom. Kliknij Tak, aby zainstalować wtyczkę. Aby uruchomić wtyczkę, wybierz Zezwalaj dla wszystkich witryn internetowych. Na ekranie powinien pojawić się obraz ze wszystkich podłączonych do rejestratora kamer. W przypadku braku obrazu należy sprawdzić parametry łącza w miejscu instalacji rejestratora. Zalecane prędkości to 10Mb/s dla wysyłania i 10Mb/s dla pobierania. Dla niższych wartości mogą pojawić się problemy z wyświetlaniem obrazu z kamer.

15 dvs.com.pl 15 Aplikacja mobilna Zainstaluj aplikację DVS go! ze Sklepu Play (Android) lub App Store (ios). Otwórz ją i kliknij Zarejestruj. Następnie wprowadź lub numer telefonu i kliknij Potwierdź. Wpisz kod weryfikacyjny otrzymany na podany numer telefonu lub . Utwórz hasło, potwierdź je i kliknij Potwierdź.

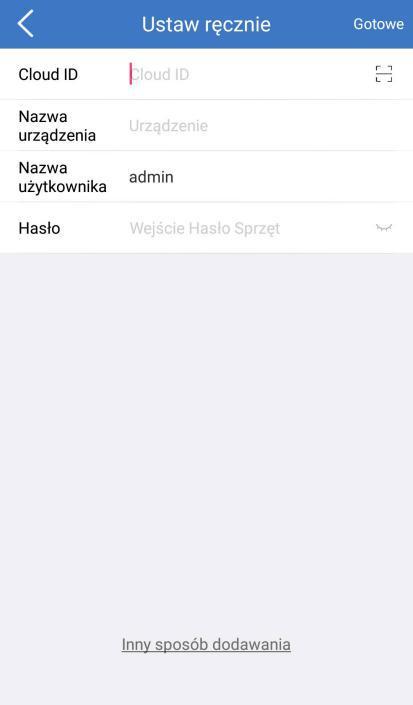

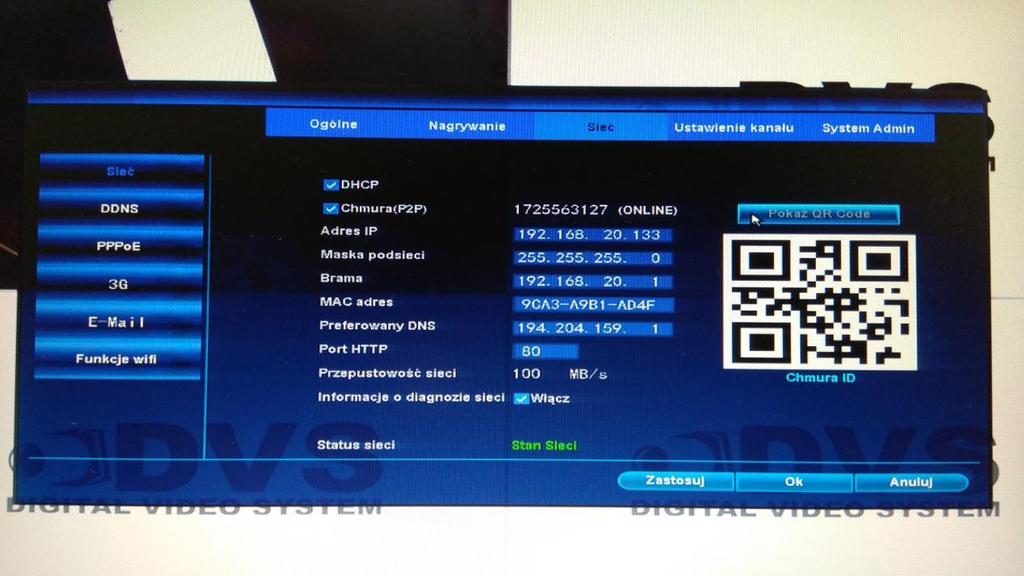

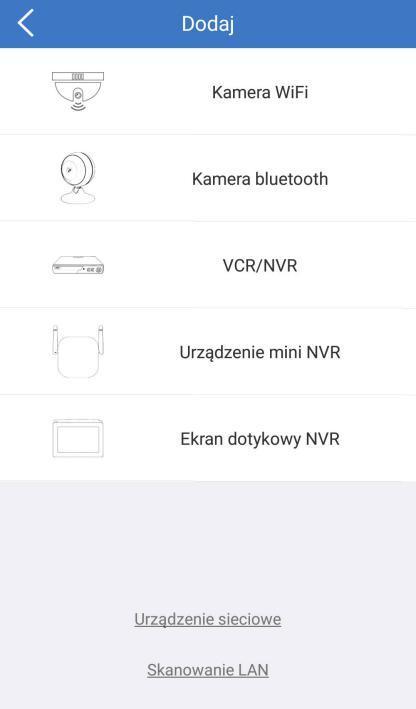

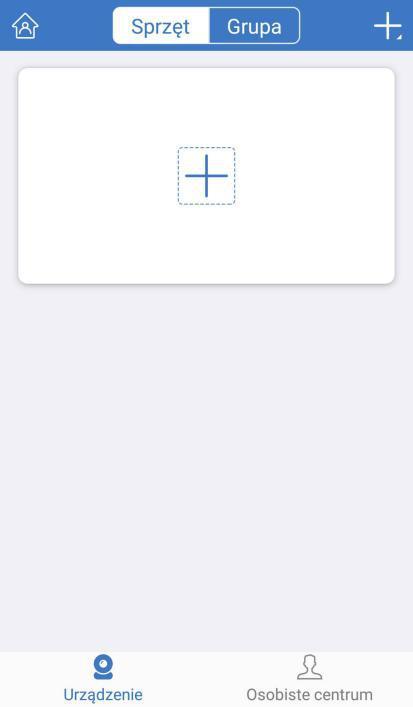

16 dvs.com.pl 16 Kliknij +, aby dodać nowe urządzenie. Wybierz VCR/NVR. Wpisz Cloud ID lub zeskanuj kod QR z rejestratora. Wprowadź hasło i kliknij Gotowe. Aby sprawdzić Cloud ID w rejestratorze, kliknij prawy przycisk myszki -> Opcje systemowe -> Sieć. Kliknij Pokaż QR Code, aby zeskanować kod QR. Status ONLINE oznacza poprawną pracę sieci. W przypadku statusu OFFLINE należy sprawdzić poprawność połączenia między rejestratorem i routerem oraz połączenie z internetem.

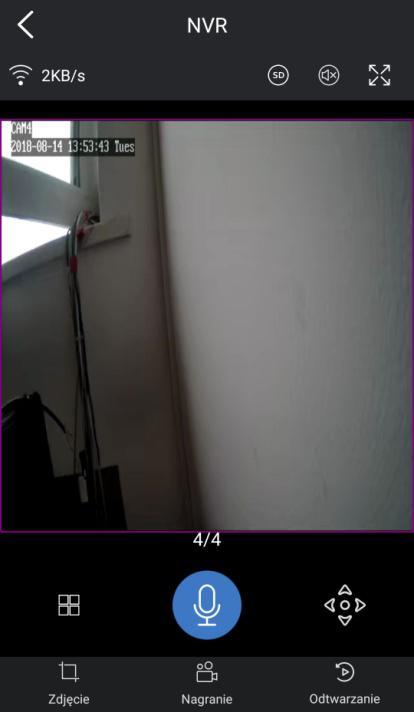

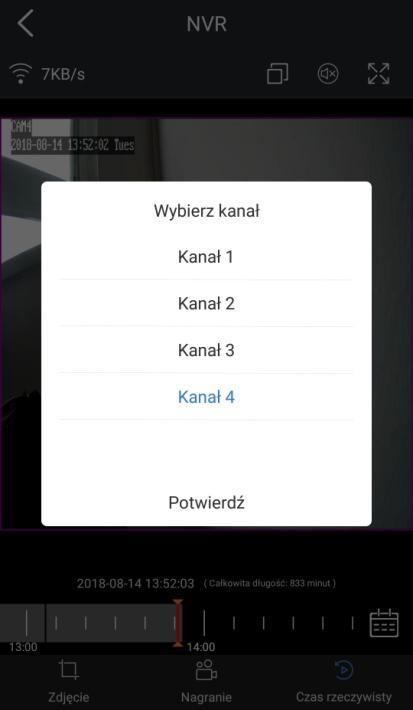

17 dvs.com.pl 17 Odtwarzanie nagrań Podczas oglądania obrazu na żywo w aplikacji DVS go! kliknij Odtwarzanie. Uwaga! Nagrania odtwarzane są w rozdzielczości HD w czasie rzeczywistym, co wymaga bardzo dobrej transmisji. Zalecamy odtwarzanie w sieci LAN. Szybkie menu Kliknij prawy przycisk, aby wejść do szybkiego menu. Podział ekranu umożliwia zmianę wyświetlania liczby kamer na ekranie. Zarządzanie Video - zarządzanie kamerami IP. Opcje systemowe - wszystkie ustawienia systemu. Odtwarzanie - odtwarzanie nagrań. Kopia wideo - tworzenie kopii zapasowych nagrań. Dostosowanie koloru umożliwia zmianę ustawień obrazu każdej kamery. PTZ sterowanie kamerami obrotowymi. Nagrywanie ręczne umożliwia ręczną zmianę ustawień nagrywania. Dźwięk umożliwia zmianę głośności kamer z mikrofonem. Przewodnik zmiana podstawowych ustawień. Szybki internet - ustawienia sieci. Dodaj wifi wyszukiwanie kamer IP WiFi. Dostosuj kanał zmiana kolejności kanałów rejestratora. Wyjdź z systemu - wyloguj się, uruchom ponownie, zamknij i wyłącz.

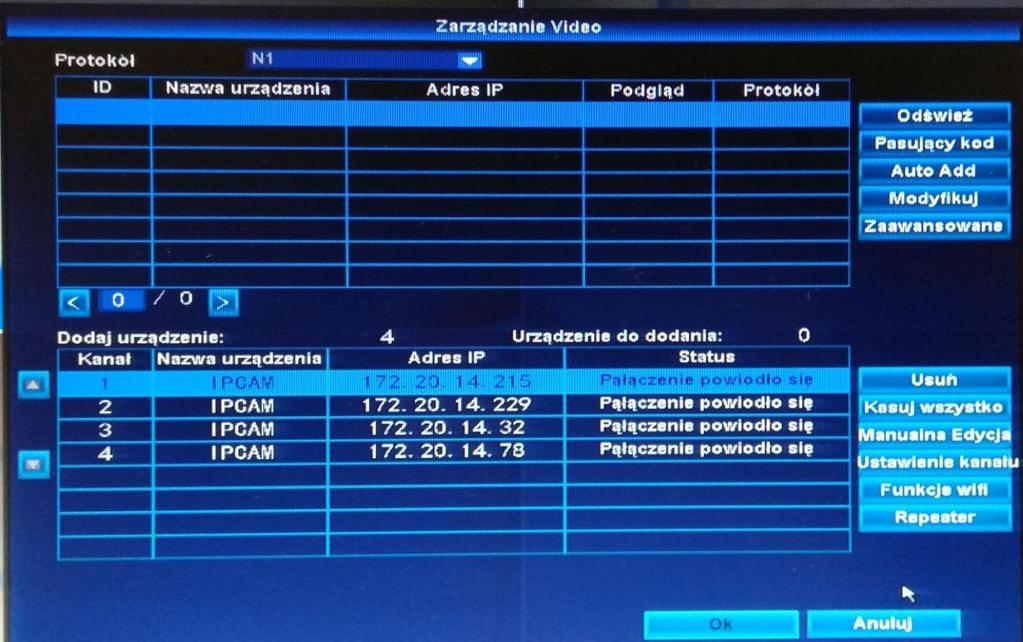

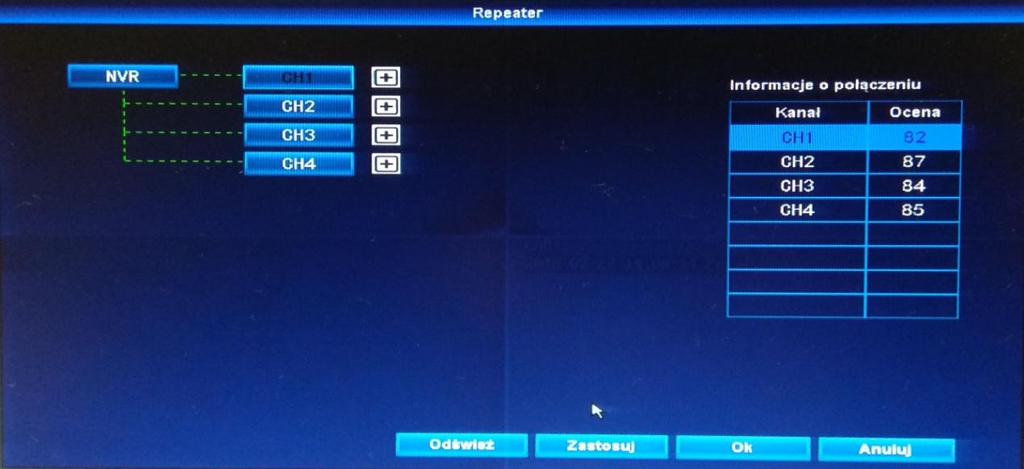

18 dvs.com.pl 18 Dodawanie kamer IP WiFi Kliknij prawy przycisk myszki -> Dodaj wifi. Kamery powinny zostać znalezione automatycznie. Jeżeli rejestrator nie znalazł kamery, należy przywrócić jej ustawienia fabryczne przyciskiem resetu (znajduje się obok gniazda zasilania kamery). Wciśnij go na około 15 sekund. Kamera uruchomi się ponownie. Rozszerzenie zasięgu WiFi Jeżeli dana kamera znajduje się w dużej odległości od rejestratora, mogą pojawić się problemy z zasięgiem. Rozwiązaniem może być połączenie kamery z rejestratorem za pomocą innej kamery. Kliknij prawy przycisk myszki -> Zarządzanie Video -> Repeater.

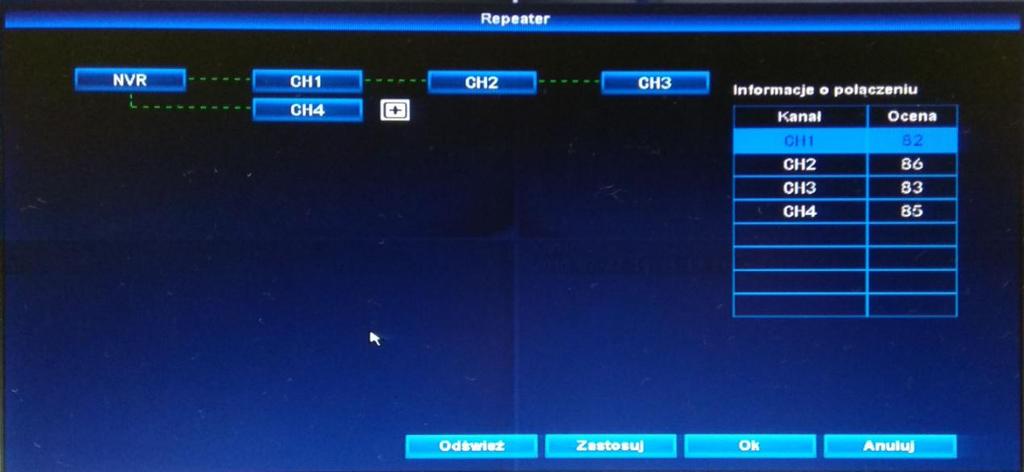

19 dvs.com.pl 19 Domyślnie wszystkie kamery są podłączone bezpośrednio do rejestratora. Możliwe jest połączenie kamery 3 z kamerą 2, a tej dopiero z rejestratorem. Takie rozwiązanie umożliwi zwiększenie zasięgu WiFi. Aby zatwierdzić zmiany, kliknij Zastosuj. Aby przywrócić kamerze połączenie bezpośrednio z rejestratorem kliknij wybrany kanał (np. CH2), a następnie wybierz Zastosuj.
