1 Informacje o odpowiedzialności za produkt technika okienna

2

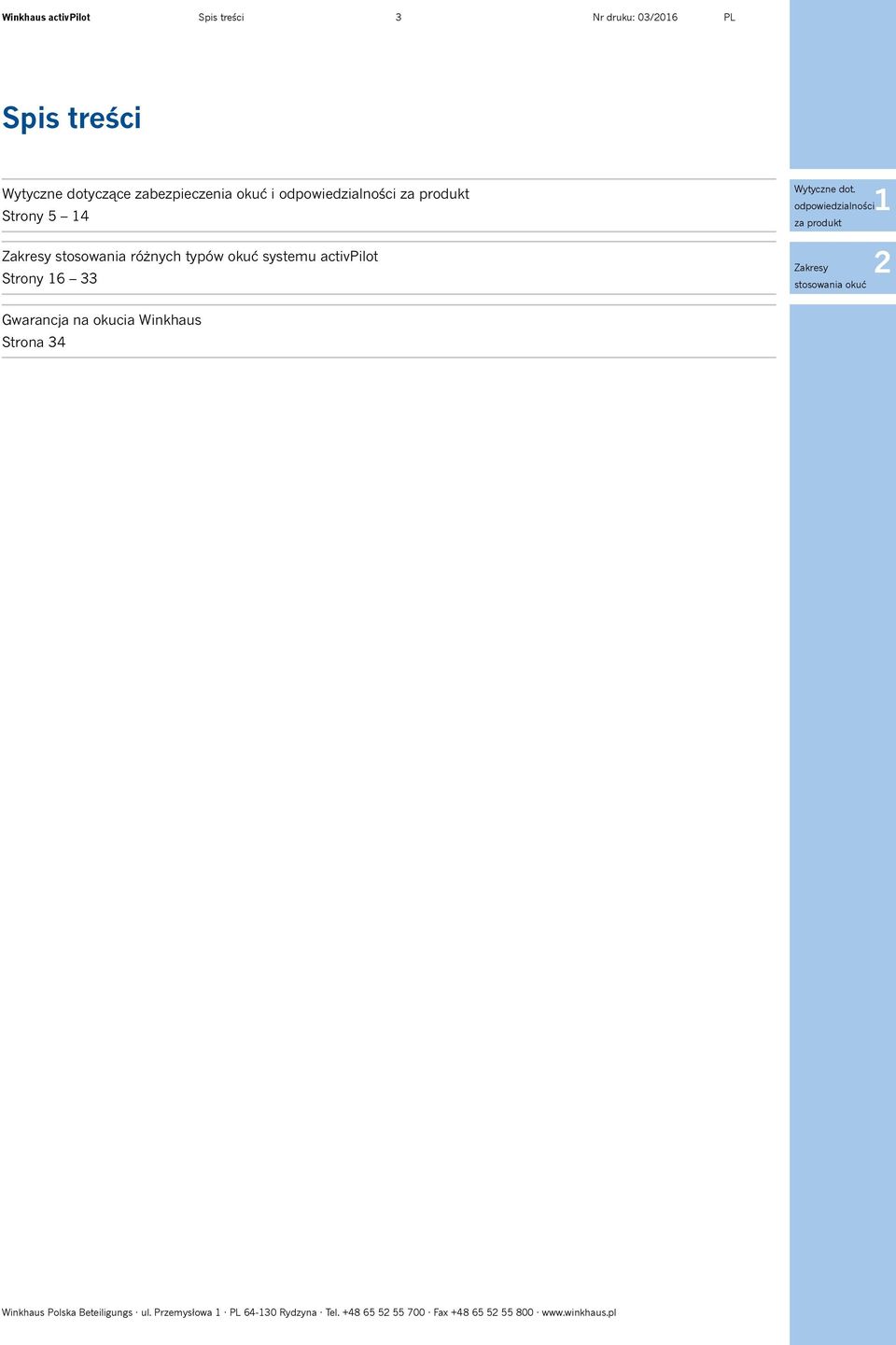

3 Spis treści 3 Nr druku: 03/06 Spis treści Wytyczne dotyczące zabezpieczenia okuć i odpowiedzialności za produkt Strony 5 4 Wytyczne dot. odpowiedzialności za produkt Zakresy stosowania różnych typów okuć systemu activpilot Strony 6 33 Zakresy stosowania okuć Gwarancja na okucia Winkhaus Strona 34 Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

4

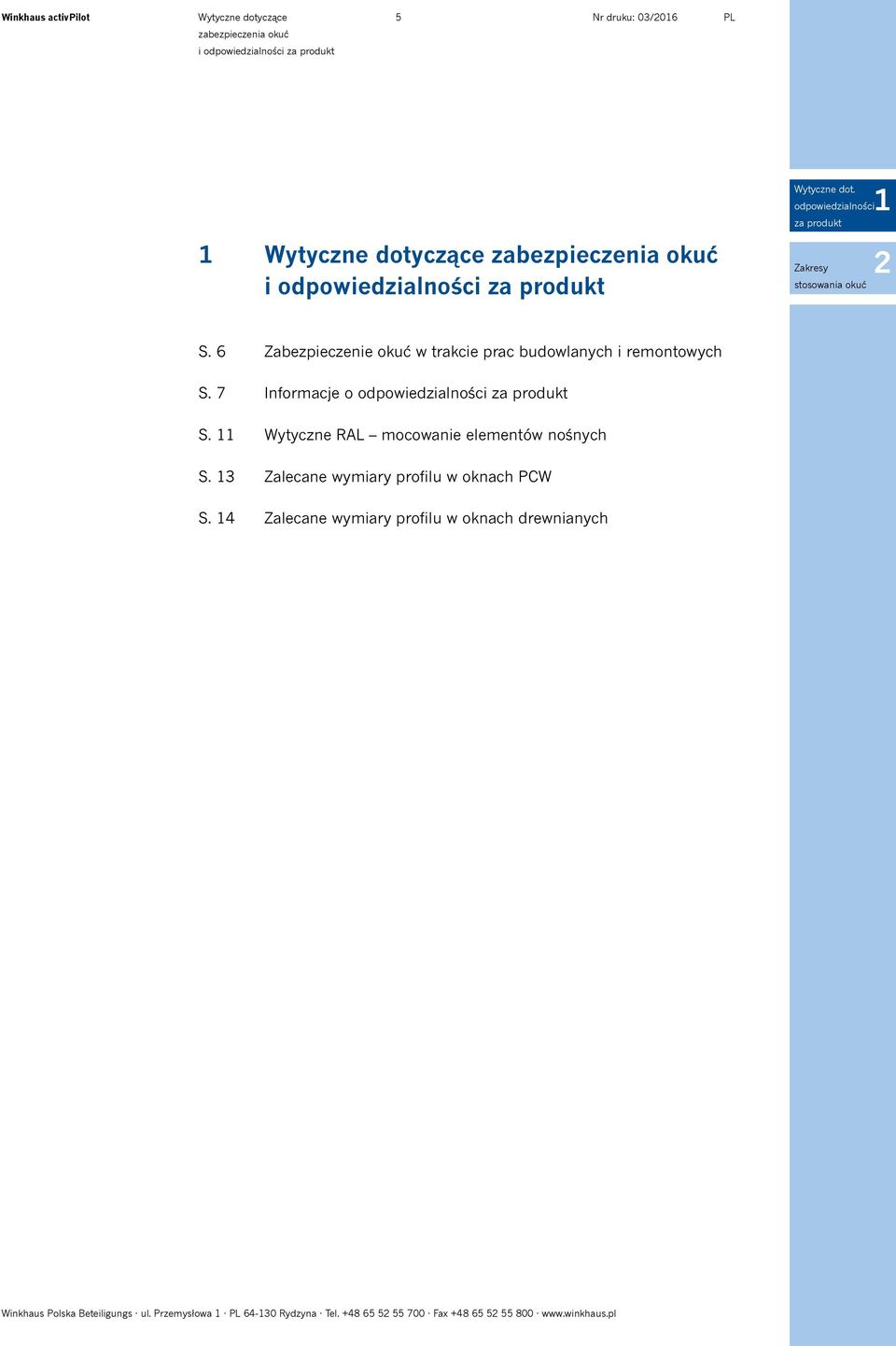

5 Wytyczne dotyczące 5 Nr druku: 03/06 zabezpieczenia okuć i odpowiedzialności za produkt Wytyczne dotyczące zabezpieczenia okuć i odpowiedzialności za produkt Wytyczne dot. odpowiedzialności za produkt Zakresy stosowania okuć S. 6 S. 7 S. S. 3 S. 4 Zabezpieczenie okuć w trakcie prac budowlanych i remontowych Informacje o odpowiedzialności za produkt Wytyczne RAL mocowanie elementów nośnych Zalecane wymiary profilu w oknach PCW Zalecane wymiary profilu w oknach drewnianych Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

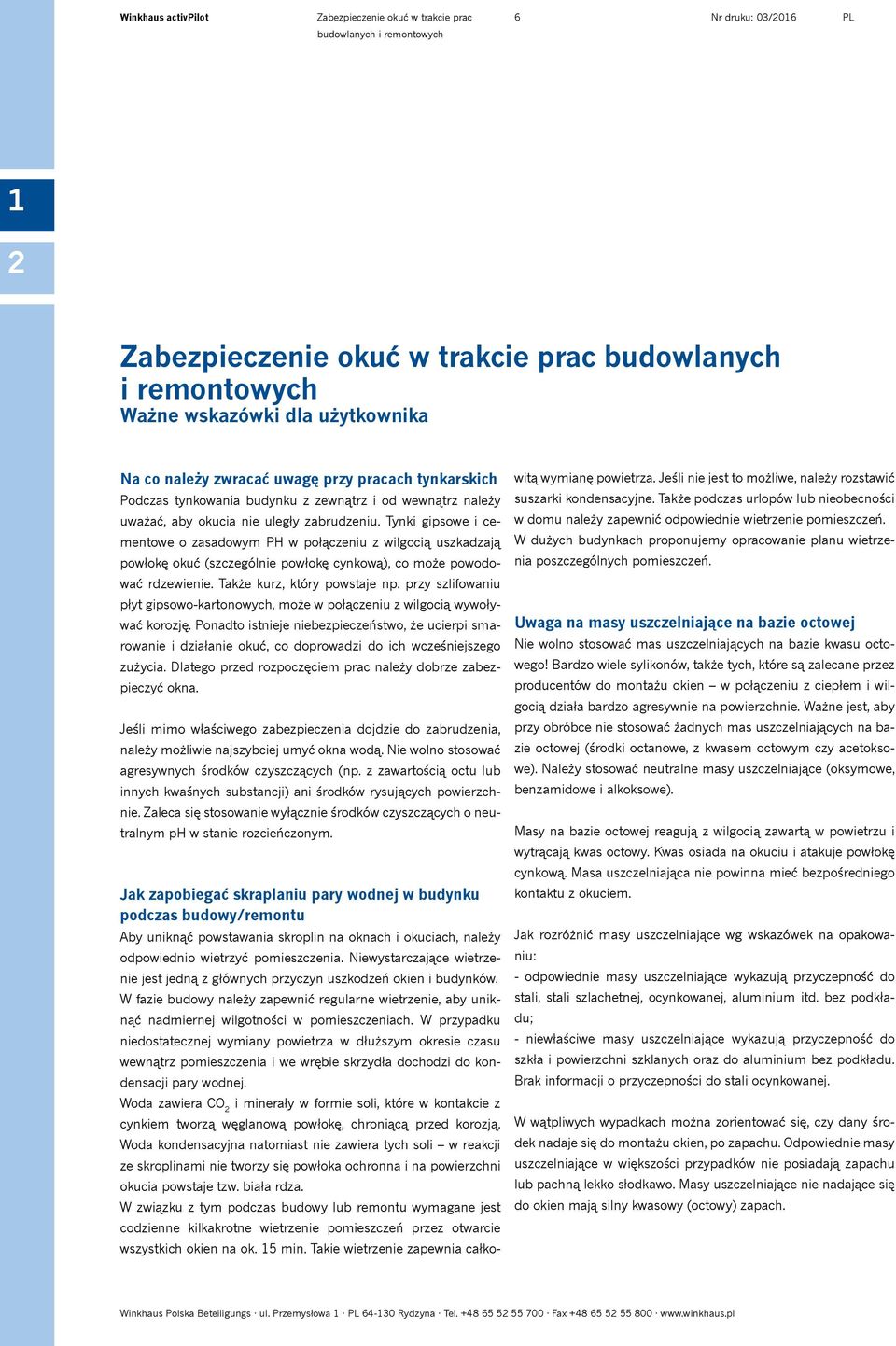

6 Zabezpieczenie okuć w trakcie prac 6 Nr druku: 03/06 budowlanych i remontowych Zabezpieczenie okuć w trakcie prac budowlanych i remontowych Ważne wskazówki dla użytkownika Na co należy zwracać uwagę przy pracach tynkarskich Podczas tynkowania budynku z zewnątrz i od wewnątrz należy uważać, aby okucia nie uległy zabrudzeniu. Tynki gipsowe i cementowe o zasadowym PH w połączeniu z wilgocią uszkadzają powłokę okuć (szczególnie powłokę cynkową), co może powodować rdzewienie. Także kurz, który powstaje np. przy szlifowaniu płyt gipsowo-kartonowych, może w połączeniu z wilgocią wywoływać korozję. Ponadto istnieje niebezpieczeństwo, że ucierpi smarowanie i działanie okuć, co doprowadzi do ich wcześniejszego zużycia. Dlatego przed rozpoczęciem prac należy dobrze zabezpieczyć okna. Jeśli mimo właściwego zabezpieczenia dojdzie do zabrudzenia, należy możliwie najszybciej umyć okna wodą. Nie wolno stosować agresywnych środków czyszczących (np. z zawartością octu lub innych kwaśnych substancji) ani środków rysujących powierzchnie. Zaleca się stosowanie wyłącznie środków czyszczących o neutralnym ph w stanie rozcieńczonym. Jak zapobiegać skraplaniu pary wodnej w budynku podczas budowy/remontu Aby uniknąć powstawania skroplin na oknach i okuciach, należy odpowiednio wietrzyć pomieszczenia. Niewystarczające wietrzenie jest jedną z głównych przyczyn uszkodzeń okien i budynków. W fazie budowy należy zapewnić regularne wietrzenie, aby uniknąć nadmiernej wilgotności w pomieszczeniach. W przypadku niedostatecznej wymiany powietrza w dłuższym okresie czasu wewnątrz pomieszczenia i we wrębie skrzydła dochodzi do kondensacji pary wodnej. Woda zawiera CO i minerały w formie soli, które w kontakcie z cynkiem tworzą węglanową powłokę, chroniącą przed korozją. Woda kondensacyjna natomiast nie zawiera tych soli w reakcji ze skroplinami nie tworzy się powłoka ochronna i na powierzchni okucia powstaje tzw. biała rdza. W związku z tym podczas budowy lub remontu wymagane jest codzienne kilkakrotne wietrzenie pomieszczeń przez otwarcie wszystkich okien na ok. 5 min. Takie wietrzenie zapewnia całkowitą wymianę powietrza. Jeśli nie jest to możliwe, należy rozstawić suszarki kondensacyjne. Także podczas urlopów lub nieobecności w domu należy zapewnić odpowiednie wietrzenie pomieszczeń. W dużych budynkach proponujemy opracowanie planu wietrzenia poszczególnych pomieszczeń. Uwaga na masy uszczelniające na bazie octowej Nie wolno stosować mas uszczelniających na bazie kwasu octowego! Bardzo wiele sylikonów, także tych, które są zalecane przez producentów do montażu okien w połączeniu z ciepłem i wilgocią działa bardzo agresywnie na powierzchnie. Ważne jest, aby przy obróbce nie stosować żadnych mas uszczelniających na bazie octowej (środki octanowe, z kwasem octowym czy acetoksowe). Należy stosować neutralne masy uszczelniające (oksymowe, benzamidowe i alkoksowe). Masy na bazie octowej reagują z wilgocią zawartą w powietrzu i wytrącają kwas octowy. Kwas osiada na okuciu i atakuje powłokę cynkową. Masa uszczelniająca nie powinna mieć bezpośredniego kontaktu z okuciem. Jak rozróżnić masy uszczelniające wg wskazówek na opakowaniu: - odpowiednie masy uszczelniające wykazują przyczepność do stali, stali szlachetnej, ocynkowanej, aluminium itd. bez podkładu; - niewłaściwe masy uszczelniające wykazują przyczepność do szkła i powierzchni szklanych oraz do aluminium bez podkładu. Brak informacji o przyczepności do stali ocynkowanej. W wątpliwych wypadkach można zorientować się, czy dany środek nadaje się do montażu okien, po zapachu. Odpowiednie masy uszczelniające w większości przypadków nie posiadają zapachu lub pachną lekko słodkawo. Masy uszczelniające nie nadające się do okien mają silny kwasowy (octowy) zapach. Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

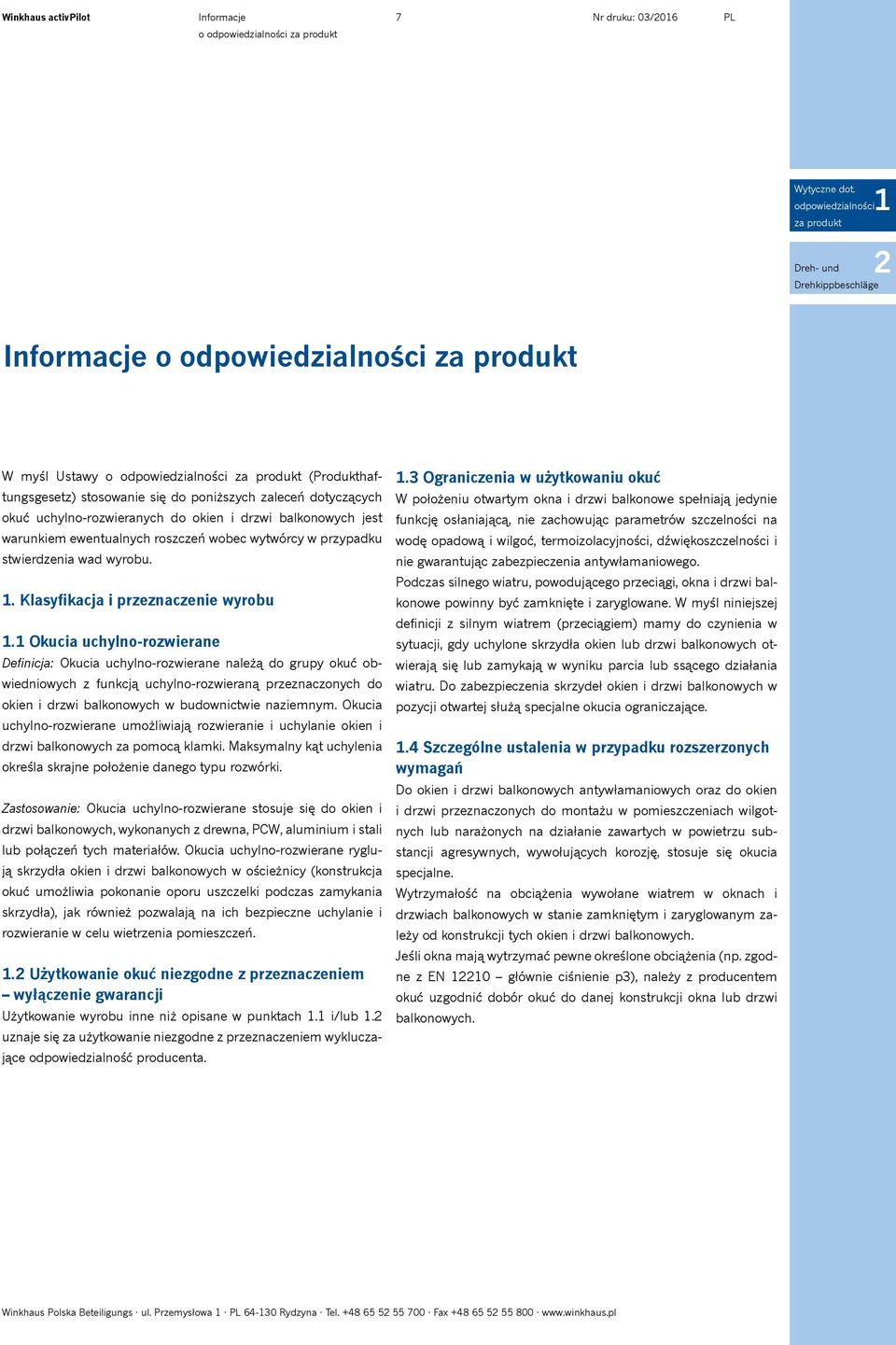

7 Informacje 7 Nr druku: 03/06 o odpowiedzialności za produkt Wytyczne dot. odpowiedzialności za produkt Dreh- und Drehkippbeschläge Informacje o odpowiedzialności za produkt W myśl Ustawy o odpowiedzialności za produkt (Produkthaftungsgesetz) stosowanie się do poniższych zaleceń dotyczących okuć uchylno-rozwieranych do okien i drzwi balkonowych jest warunkiem ewentualnych roszczeń wobec wytwórcy w przypadku stwierdzenia wad wyrobu.. Klasyfikacja i przeznaczenie wyrobu. Okucia uchylno-rozwierane Definicja: Okucia uchylno-rozwierane należą do grupy okuć obwiedniowych z funkcją uchylno-rozwieraną przeznaczonych do okien i drzwi balkonowych w budownictwie naziemnym. Okucia uchylno-rozwierane umożliwiają rozwieranie i uchylanie okien i drzwi balkonowych za pomocą klamki. Maksymalny kąt uchylenia określa skrajne położenie danego typu rozwórki. Zastosowanie: Okucia uchylno-rozwierane stosuje się do okien i drzwi balkonowych, wykonanych z drewna, PCW, aluminium i stali lub połączeń tych materiałów. Okucia uchylno-rozwierane ryglują skrzydła okien i drzwi balkonowych w ościeżnicy (konstrukcja okuć umożliwia pokonanie oporu uszczelki podczas zamykania skrzydła), jak również pozwalają na ich bezpieczne uchylanie i rozwieranie w celu wietrzenia pomieszczeń.. Użytkowanie okuć niezgodne z przeznaczeniem wyłączenie gwarancji Użytkowanie wyrobu inne niż opisane w punktach. i/lub. uznaje się za użytkowanie niezgodne z przeznaczeniem wykluczające odpowiedzialność producenta..3 Ograniczenia w użytkowaniu okuć W położeniu otwartym okna i drzwi balkonowe spełniają jedynie funkcję osłaniającą, nie zachowując parametrów szczelności na wodę opadową i wilgoć, termoizolacyjności, dźwiękoszczelności i nie gwarantując zabezpieczenia antywłamaniowego. Podczas silnego wiatru, powodującego przeciągi, okna i drzwi balkonowe powinny być zamknięte i zaryglowane. W myśl niniejszej definicji z silnym wiatrem (przeciągiem) mamy do czynienia w sytuacji, gdy uchylone skrzydła okien lub drzwi balkonowych otwierają się lub zamykają w wyniku parcia lub ssącego działania wiatru. Do zabezpieczenia skrzydeł okien i drzwi balkonowych w pozycji otwartej służą specjalne okucia ograniczające..4 Szczególne ustalenia w przypadku rozszerzonych wymagań Do okien i drzwi balkonowych antywłamaniowych oraz do okien i drzwi przeznaczonych do montażu w pomieszczeniach wilgotnych lub narażonych na działanie zawartych w powietrzu substancji agresywnych, wywołujących korozję, stosuje się okucia specjalne. Wytrzymałość na obciążenia wywołane wiatrem w oknach i drzwiach balkonowych w stanie zamkniętym i zaryglowanym zależy od konstrukcji tych okien i drzwi balkonowych. Jeśli okna mają wytrzymać pewne określone obciążenia (np. zgodne z EN 0 głównie ciśnienie p3), należy z producentem okuć uzgodnić dobór okuć do danej konstrukcji okna lub drzwi balkonowych. Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

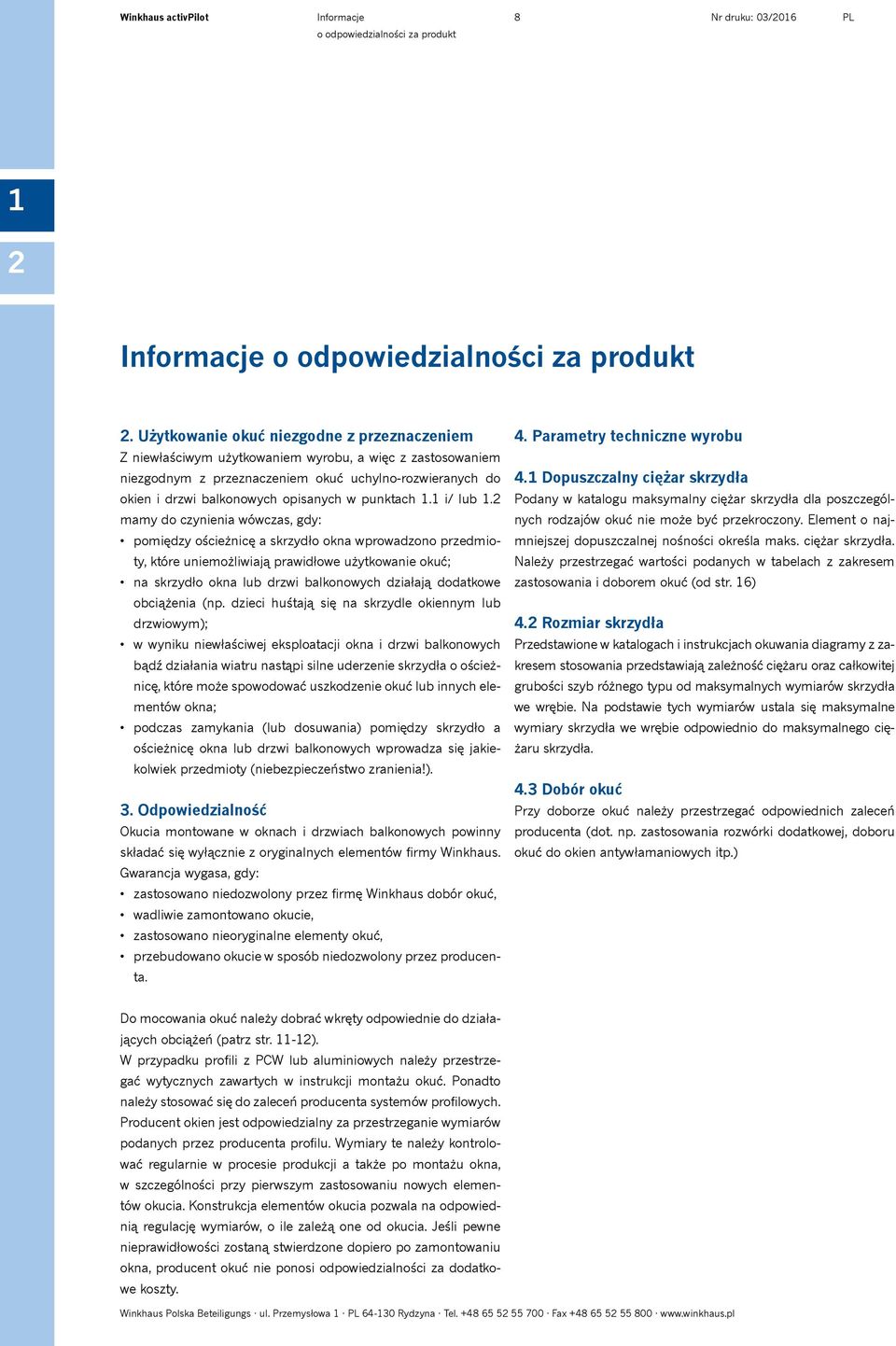

8 Informacje 8 Nr druku: 03/06 o odpowiedzialności za produkt Informacje o odpowiedzialności za produkt. Użytkowanie okuć niezgodne z przeznaczeniem Z niewłaściwym użytkowaniem wyrobu, a więc z zastosowaniem niezgodnym z przeznaczeniem okuć uchylno-rozwieranych do okien i drzwi balkonowych opisanych w punktach. i/ lub. mamy do czynienia wówczas, gdy: pomiędzy ościeżnicę a skrzydło okna wprowadzono przedmioty, które uniemożliwiają prawidłowe użytkowanie okuć; na skrzydło okna lub drzwi balkonowych działają dodatkowe obciążenia (np. dzieci huśtają się na skrzydle okiennym lub drzwiowym); w wyniku niewłaściwej eksploatacji okna i drzwi balkonowych bądź działania wiatru nastąpi silne uderzenie skrzydła o ościeżnicę, które może spowodować uszkodzenie okuć lub innych elementów okna; podczas zamykania (lub dosuwania) pomiędzy skrzydło a ościeżnicę okna lub drzwi balkonowych wprowadza się jakiekolwiek przedmioty (niebezpieczeństwo zranienia!). 3. Odpowiedzialność Okucia montowane w oknach i drzwiach balkonowych powinny składać się wyłącznie z oryginalnych elementów firmy Winkhaus. Gwarancja wygasa, gdy: zastosowano niedozwolony przez firmę Winkhaus dobór okuć, wadliwie zamontowano okucie, zastosowano nieoryginalne elementy okuć, przebudowano okucie w sposób niedozwolony przez producenta. 4. Parametry techniczne wyrobu 4. Dopuszczalny ciężar skrzydła Podany w katalogu maksymalny ciężar skrzydła dla poszczególnych rodzajów okuć nie może być przekroczony. Element o najmniejszej dopuszczalnej nośności określa maks. ciężar skrzydła. Należy przestrzegać wartości podanych w tabelach z zakresem zastosowania i doborem okuć (od str. 6) 4. Rozmiar skrzydła Przedstawione w katalogach i instrukcjach okuwania diagramy z zakresem stosowania przedstawiają zależność ciężaru oraz całkowitej grubości szyb różnego typu od maksymalnych wymiarów skrzydła we wrębie. Na podstawie tych wymiarów ustala się maksymalne wymiary skrzydła we wrębie odpowiednio do maksymalnego ciężaru skrzydła. 4.3 Dobór okuć Przy doborze okuć należy przestrzegać odpowiednich zaleceń producenta (dot. np. zastosowania rozwórki dodatkowej, doboru okuć do okien antywłamaniowych itp.) Do mocowania okuć należy dobrać wkręty odpowiednie do działających obciążeń (patrz str. -). W przypadku profili z PCW lub aluminiowych należy przestrzegać wytycznych zawartych w instrukcji montażu okuć. Ponadto należy stosować się do zaleceń producenta systemów profilowych. Producent okien jest odpowiedzialny za przestrzeganie wymiarów podanych przez producenta profilu. Wymiary te należy kontrolować regularnie w procesie produkcji a także po montażu okna, w szczególności przy pierwszym zastosowaniu nowych elementów okucia. Konstrukcja elementów okucia pozwala na odpowiednią regulację wymiarów, o ile zależą one od okucia. Jeśli pewne nieprawidłowości zostaną stwierdzone dopiero po zamontowaniu okna, producent okuć nie ponosi odpowiedzialności za dodatkowe koszty. Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

9 Informacje 9 Nr druku: 03/06 o odpowiedzialności za produkt Wytyczne dot. odpowiedzialności za produkt Zakresy stosowania okuć Informacje o odpowiedzialności za produkt 5. Konserwacja wyrobu 5. Wskazówki ogólne Elementy okucia odpowiadające za bezpieczeństwo należy regularnie kontrolować pod względem pewności mocowania i stopnia zużycia. W zależności od potrzeby dokręca się wkręty mocujące lub wymienia uszkodzone okucia. W związku z tym przynajmniej raz w roku należy: wszystkie elementy ruchome i miejsca współpracy nasmarować olejem do konserwacji okuć i sprawdzić ich działanie stosować środki pielęgnująco czyszczące, które nie naruszają powłoki antykorozyjnej okuć. Prace montażowe i naprawcze w szczególności regulacja zawiasu dolnego i rozwórek, jak też wymiana zużytych lub uszkodzonych okuć oraz zawieszanie i wyjmowanie skrzydła z ościeżnicy powinien wykonywać fachowy personel. Wszystkie elementy okucia należy chronić przed zanieczyszczeniami i zamalowaniem podczas malowania i lakierowania okien i drzwi balkonowych. 5. Jak dbać o powłokę okuć Elektrolityczna powłoka cynkowa zachowuje swoje właściwości w normalnej temperaturze pomieszczenia, pod warunkiem, że na elementach okucia nie tworzy się para wodna lub jeśli powstaje sporadycznie szybko wysycha. Aby długotrwale utrzymać właściwą powłokę na elementach okucia i nie doprowadzać do powstawania korozji, należy przestrzegać poniższych zasad: Należy zadbać o odpowiednie wietrzenie przestrzeni luzu wrębowego okna, gdzie zamontowane są okucia szczególnie w fazie budowy tak, aby nie osadzała się tam para wodna i nie dochodziło do bezpośredniego działania wilgoci na okucie. Przede wszystkim należy zapobiec (długotrwałemu) skraplaniu się wilgotnego powietrza we wrębie skrzydła. Okucia należy chronić przed zabrudzeniem materiałami budowlanymi (kurzem, tynkiem gipsowym, cementem itp.). Wszelkie zabrudzenia (tynk, zaprawa itp.) należy zmyć wodą, zanim wyschną i stwardnieją. Agresywne opary (np. kwasu mrówkowego, octowego, amoniaku, związków aminowych i amoniakowych, aldehydów, fenoli, chloru, taniny) w połączeniu z już nawet niewielką ilością pary wodnej mogą prowadzić do szybkiej korozji elementów okucia. Dlatego należy unikać ulatniania tego typu oparów w pobliżu okien. W przypadku okien i drzwi drewnianych, np. dębowych lub z innego rodzaju drewna o wysokiej zawartości taniny, należy poprzez odpowiednie zabezpieczenie powierzchni stolarki zapobiec parowaniu tych substancji z drewna. W żadnym wypadku okucie nie może mieć bezpośredniego kontaktu z niepolakierowanym drewnem. Ponadto nie wolno stosować mas uszczelniających na bazie kwasu octowego lub zawierających opisane wyżej substancje, ponieważ bezpośredni kontakt z masami uszczelniającymi lub ich oparami może niszczyć powłokę antykorozyjną okuć. Okucia należy czyścić delikatnymi rozcieńczonymi środkami czyszczącymi o neutralnym ph. W żadnym wypadku nie wolno stosować agresywnych środków czyszczących na bazie kwasu octowego, rysujących powierzchnie lub zawierających substancje niedozwolone. Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

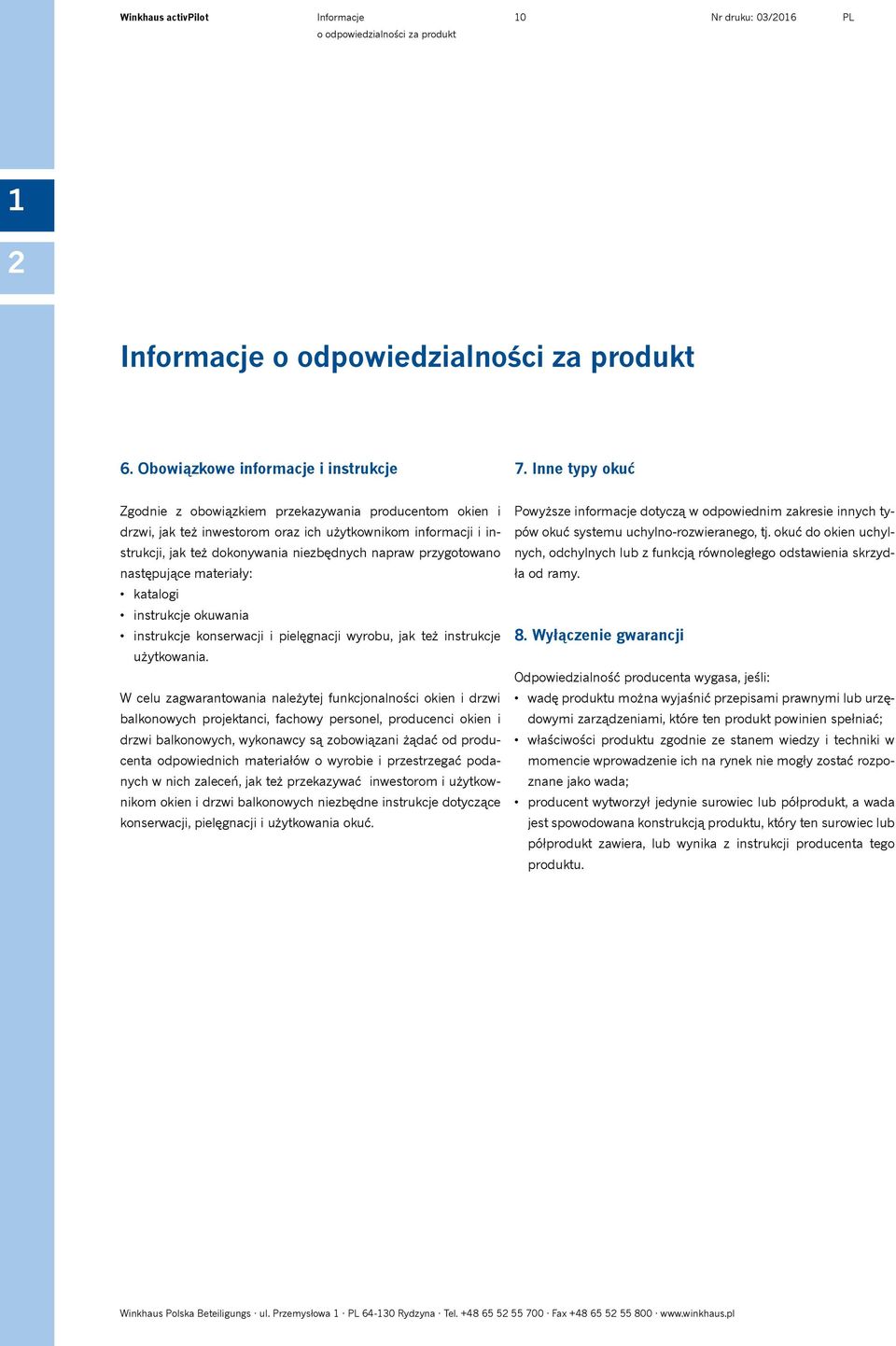

10 Informacje 0 Nr druku: 03/06 o odpowiedzialności za produkt Informacje o odpowiedzialności za produkt 6. Obowiązkowe informacje i instrukcje 7. Inne typy okuć Zgodnie z obowiązkiem przekazywania producentom okien i drzwi, jak też inwestorom oraz ich użytkownikom informacji i instrukcji, jak też dokonywania niezbędnych napraw przygotowano następujące materiały: katalogi instrukcje okuwania instrukcje konserwacji i pielęgnacji wyrobu, jak też instrukcje użytkowania. W celu zagwarantowania należytej funkcjonalności okien i drzwi balkonowych projektanci, fachowy personel, producenci okien i drzwi balkonowych, wykonawcy są zobowiązani żądać od producenta odpowiednich materiałów o wyrobie i przestrzegać podanych w nich zaleceń, jak też przekazywać inwestorom i użytkownikom okien i drzwi balkonowych niezbędne instrukcje dotyczące konserwacji, pielęgnacji i użytkowania okuć. Powyższe informacje dotyczą w odpowiednim zakresie innych typów okuć systemu uchylno-rozwieranego, tj. okuć do okien uchylnych, odchylnych lub z funkcją równoległego odstawienia skrzydła od ramy. 8. Wyłączenie gwarancji Odpowiedzialność producenta wygasa, jeśli: wadę produktu można wyjaśnić przepisami prawnymi lub urzędowymi zarządzeniami, które ten produkt powinien spełniać; właściwości produktu zgodnie ze stanem wiedzy i techniki w momencie wprowadzenie ich na rynek nie mogły zostać rozpoznane jako wada; producent wytworzył jedynie surowiec lub półprodukt, a wada jest spowodowana konstrukcją produktu, który ten surowiec lub półprodukt zawiera, lub wynika z instrukcji producenta tego produktu. Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

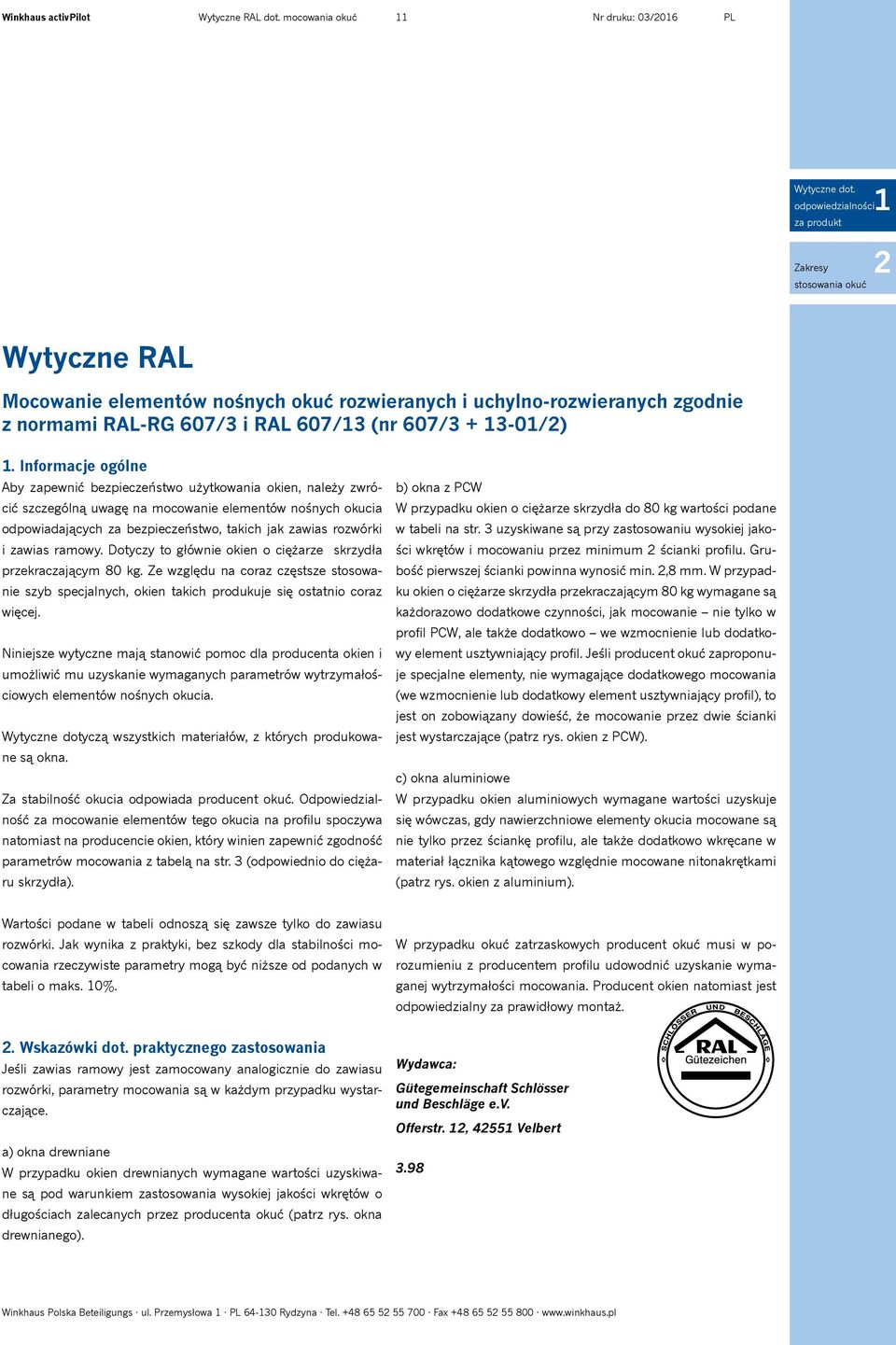

11 Wytyczne RAL dot. mocowania okuć Nr druku: 03/06 Wytyczne dot. odpowiedzialności za produkt Zakresy stosowania okuć Wytyczne RAL Mocowanie elementów nośnych okuć rozwieranych i uchylno-rozwieranych zgodnie z normami RAL-RG 607/3 i RAL 607/3 (nr 607/ /). Informacje ogólne Aby zapewnić bezpieczeństwo użytkowania okien, należy zwrócić szczególną uwagę na mocowanie elementów nośnych okucia odpowiadających za bezpieczeństwo, takich jak zawias rozwórki i zawias ramowy. Dotyczy to głównie okien o ciężarze skrzydła przekraczającym 80 kg. Ze względu na coraz częstsze stosowanie szyb specjalnych, okien takich produkuje się ostatnio coraz więcej. Niniejsze wytyczne mają stanowić pomoc dla producenta okien i umożliwić mu uzyskanie wymaganych parametrów wytrzymałościowych elementów nośnych okucia. Wytyczne dotyczą wszystkich materiałów, z których produkowane są okna. Za stabilność okucia odpowiada producent okuć. Odpowiedzialność za mocowanie elementów tego okucia na profilu spoczywa natomiast na producencie okien, który winien zapewnić zgodność parametrów mocowania z tabelą na str. 3 (odpowiednio do ciężaru skrzydła). b) okna z PCW W przypadku okien o ciężarze skrzydła do 80 kg wartości podane w tabeli na str. 3 uzyskiwane są przy zastosowaniu wysokiej jakości wkrętów i mocowaniu przez minimum ścianki profilu. Grubość pierwszej ścianki powinna wynosić min.,8 mm. W przypadku okien o ciężarze skrzydła przekraczającym 80 kg wymagane są każdorazowo dodatkowe czynności, jak mocowanie nie tylko w profil PCW, ale także dodatkowo we wzmocnienie lub dodatkowy element usztywniający profil. Jeśli producent okuć zaproponuje specjalne elementy, nie wymagające dodatkowego mocowania (we wzmocnienie lub dodatkowy element usztywniający profil), to jest on zobowiązany dowieść, że mocowanie przez dwie ścianki jest wystarczające (patrz rys. okien z PCW). c) okna aluminiowe W przypadku okien aluminiowych wymagane wartości uzyskuje się wówczas, gdy nawierzchniowe elementy okucia mocowane są nie tylko przez ściankę profilu, ale także dodatkowo wkręcane w materiał łącznika kątowego względnie mocowane nitonakrętkami (patrz rys. okien z aluminium). Wartości podane w tabeli odnoszą się zawsze tylko do zawiasu rozwórki. Jak wynika z praktyki, bez szkody dla stabilności mocowania rzeczywiste parametry mogą być niższe od podanych w tabeli o maks. 0%. W przypadku okuć zatrzaskowych producent okuć musi w porozumieniu z producentem profilu udowodnić uzyskanie wymaganej wytrzymałości mocowania. Producent okien natomiast jest odpowiedzialny za prawidłowy montaż.. Wskazówki dot. praktycznego zastosowania Jeśli zawias ramowy jest zamocowany analogicznie do zawiasu rozwórki, parametry mocowania są w każdym przypadku wystarczające. a) okna drewniane W przypadku okien drewnianych wymagane wartości uzyskiwane są pod warunkiem zastosowania wysokiej jakości wkrętów o długościach zalecanych przez producenta okuć (patrz rys. okna drewnianego). Wydawca: Gütegemeinschaft Schlösser und Beschläge e.v. Offerstr., 455 Velbert 3.98 Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

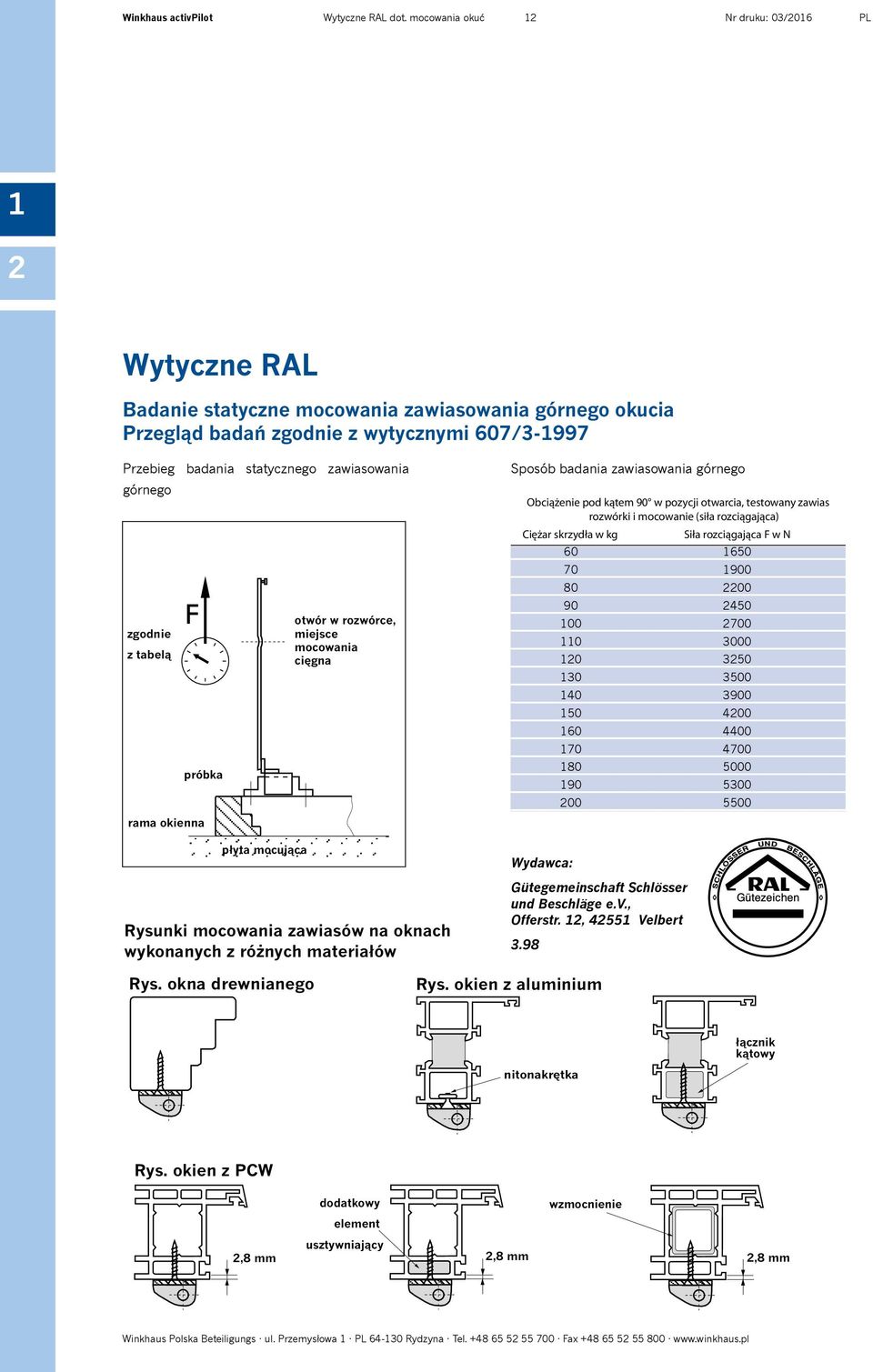

12 Wytyczne RAL dot. mocowania okuć Nr druku: 03/06 Wytyczne RAL Badanie statyczne mocowania zawiasowania górnego okucia Przegląd badań zgodnie z wytycznymi 607/3-997 Przebieg badania statycznego zawiasowania górnego der Prüfdurchführung zgodnie z tabelą próbka rama okienna płyta mocująca otwór w rozwórce, miejsce mocowania cięgna Rysunki mocowania zawiasów na oknach wykonanych z różnych materiałów Sposób badania zawiasowania górnego Obciążenie pod kątem 90 w pozycji otwarcia, testowany zawias rozwórki i mocowanie (siła rozciągająca) Ciężar skrzydła w kg Siła rozciągająca F w N Wydawca: Gütegemeinschaft Schlösser und Beschläge e.v., Offerstr., 455 Velbert 3.98 Rys. okna drewnianego Rys. okien z aluminium łącznik kątowy nitonakrętka Rys. okien z PCW dodatkowy wzmocnienie element usztywniający,8 mm,8 mm,8 mm Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

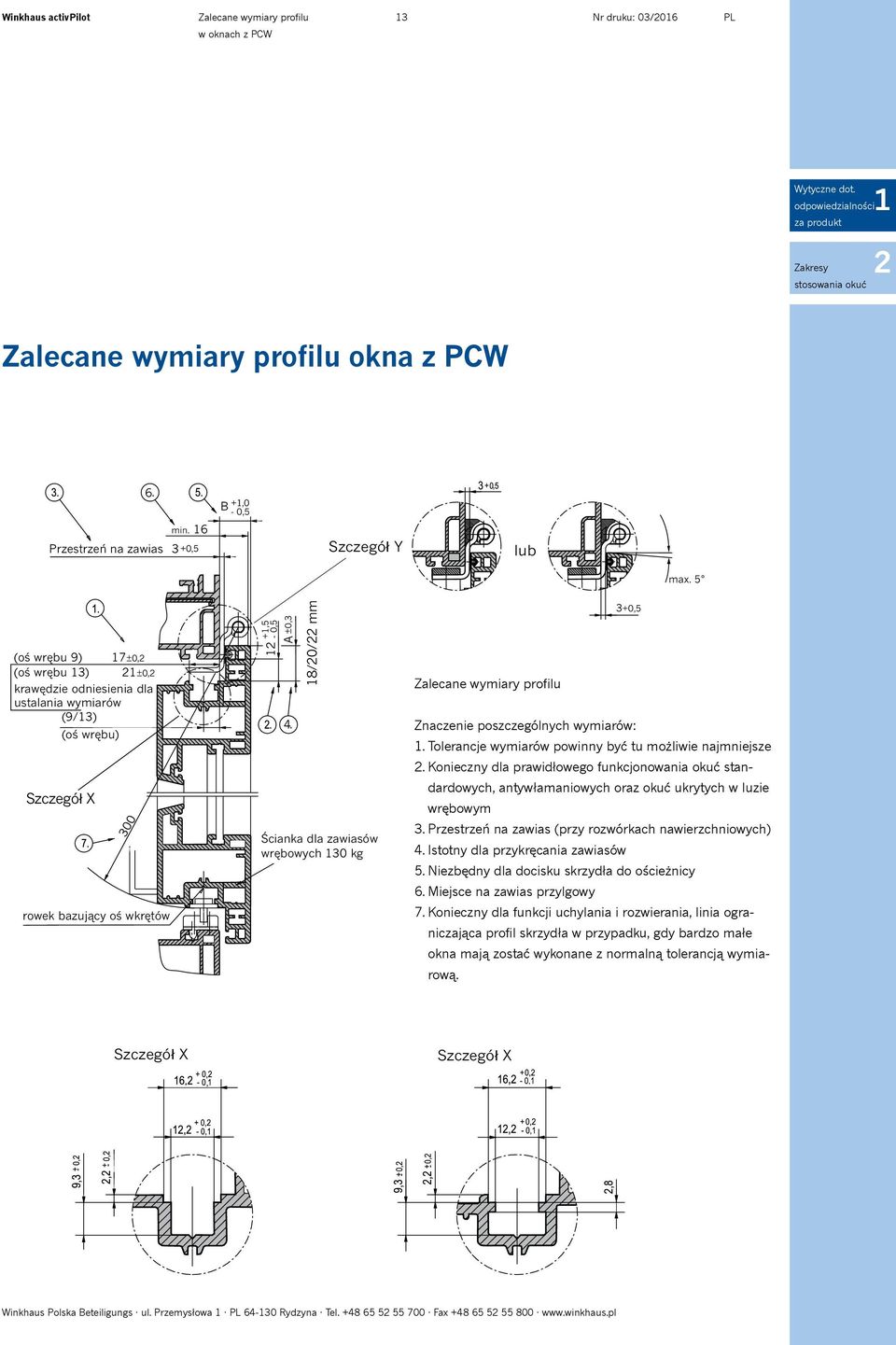

13 Zalecane wymiary profilu 3 Nr druku: 03/06 w oknach z PCW Wytyczne dot. odpowiedzialności za produkt Zakresy stosowania okuć Zalecane wymiary profilu okna z PCW 6 Przestrzeń na zawias min ,5 B +,0-0,5 Szczegół Y lub max. 5 (oś wrębu 9) 7±0, (oś wrębu 3) ±0, krawędzie odniesienia dla ustalania wymiarów (9/3) (oś wrębu) Szczegół X 300 rowek bazujący oś wkrętów +,5-0,5 A ±0,3 4 8/0/ mm Ścianka dla zawiasów wrębowych 30 kg 3+0,5 Zalecane wymiary profilu Empfehlung für Profilvermaßung Znaczenie poszczególnych wymiarów: Auswirkung der Punkte. Tolerancje wymiarów powinny być tu możliwie najmniejsze. Toleranzverminderung. Konieczny dla prawidłowego. Notwendig funkcjonowania für Gängigkeit okuć bei standardowych, antywłamaniowych Standard-Beschlägen, oraz okuć ukrytych w luzie Sicherheits-Beschlägen, Verdeckt wrębowym liegenden Beschlägen 3. Przestrzeń na zawias 3. Banddurchgang (przy rozwórkach für nawierzchniowych) aufliegende 4. Istotny dla przykręcania Scheren zawiasów 4. Für Bohr- und Schraubbild 5. Niezbędny dla docisku gleiche skrzydła Beschlagausführung do ościeżnicy 6. Miejsce na zawias 5. przylgowy Maß für Anpressdruck 7. Konieczny dla funkcji 6. Platzbedarf uchylania für i rozwierania, Überschlagsband linia ograniczająca profil skrzydła w przypadku, gdy bardzo małe 7. Notwendig für Kipp- und Drehvorgang okna mają zostać wykonane Begrenzungslinie z normalną für Flügelprofile tolerancją wymiarową. Normaltoleranz gefertigt werden wenn auch kleinste Flügel in sollen. Szczegół X Szczegół X Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

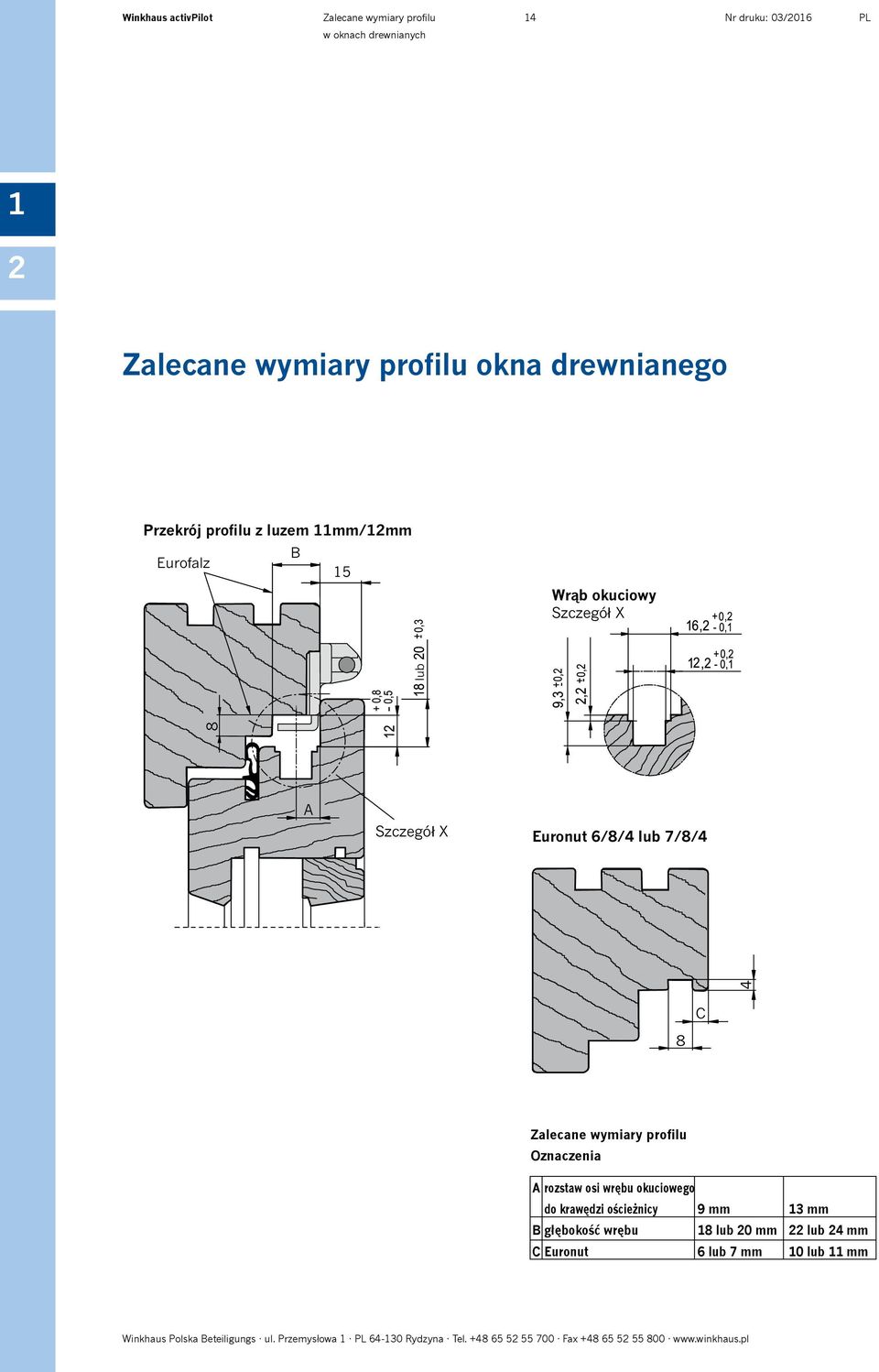

14 Zalecane wymiary profilu 4 Nr druku: 03/06 w oknach drewnianych Zalecane wymiary profilu okna drewnianego Przekrój profilu z luzem mm/mm B Eurofalz 5 Wrąb okuciowy Szczegół X A 4 8 lub Szczegół X Euronut 6/8/4 lub 7/8/4 C 8 Zalecane wymiary profilu Oznaczenia A rozstaw osi wrębu okuciowego do krawędzi ościeżnicy 9 mm B głębokość wrębu 8 lub 0 mm C Euronut 6 lub 7 mm 3 mm lub 4 mm 0 lub mm Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

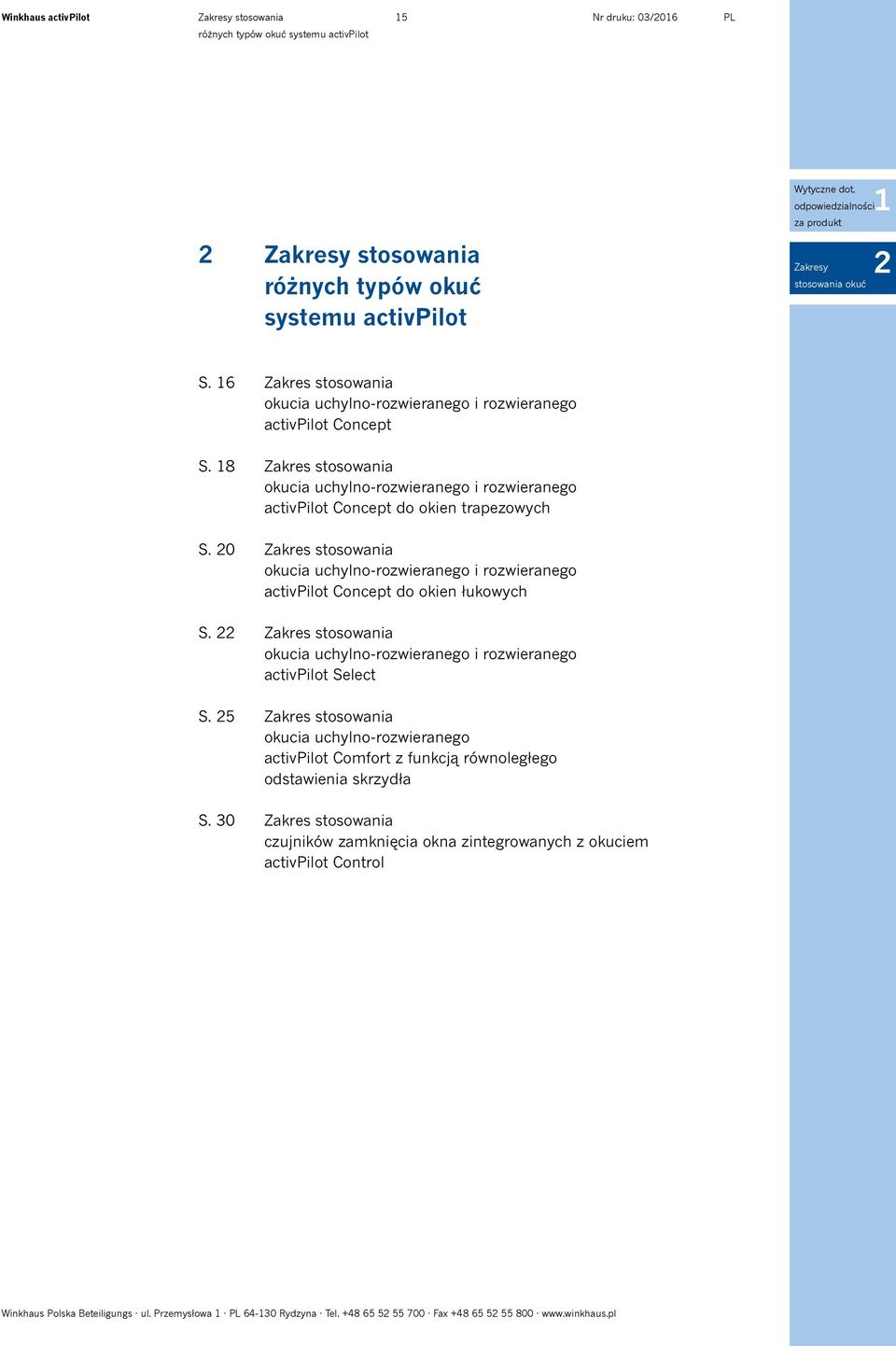

15 Zakresy stosowania 5 Nr druku: 03/06 różnych typów okuć systemu activpilot Zakresy stosowania różnych typów okuć systemu activpilot Wytyczne dot. odpowiedzialności za produkt Zakresy stosowania okuć S. 6 S. 8 S. 0 S. S. 5 S. 30 Zakres stosowania okucia uchylno-rozwieranego i rozwieranego activpilot Concept Zakres stosowania okucia uchylno-rozwieranego i rozwieranego activpilot Concept do okien trapezowych Zakres stosowania okucia uchylno-rozwieranego i rozwieranego activpilot Concept do okien łukowych Zakres stosowania okucia uchylno-rozwieranego i rozwieranego activpilot Select Zakres stosowania okucia uchylno-rozwieranego activpilot Comfort z funkcją równoległego odstawienia skrzydła Zakres stosowania czujników zamknięcia okna zintegrowanych z okuciem activpilot Control Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

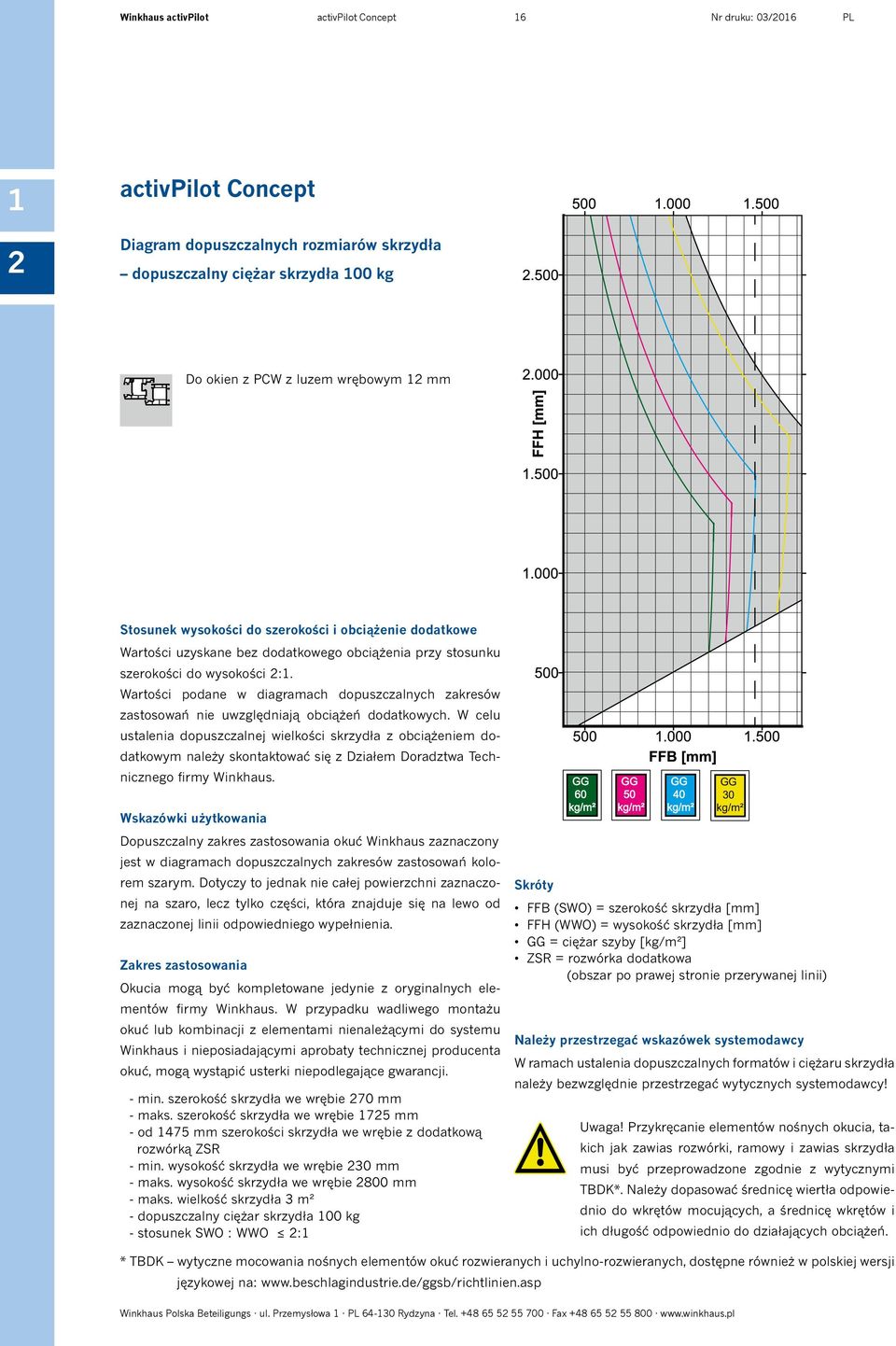

16 activpilot Concept 6 Nr druku: 03/06 activpilot Concept Diagram dopuszczalnych rozmiarów skrzydła dopuszczalny ciężar skrzydła 00 kg Do okien z PCW z luzem wrębowym mm Stosunek wysokości do szerokości i obciążenie dodatkowe Wartości uzyskane bez dodatkowego obciążenia przy stosunku szerokości do wysokości :. Wartości podane w diagramach dopuszczalnych zakresów zastosowań nie uwzględniają obciążeń dodatkowych. W celu ustalenia dopuszczalnej wielkości skrzydła z obciążeniem dodatkowym należy skontaktować się z Działem Doradztwa Technicznego firmy Winkhaus. Wskazówki użytkowania Dopuszczalny zakres zastosowania okuć Winkhaus zaznaczony jest w diagramach dopuszczalnych zakresów zastosowań kolorem szarym. Dotyczy to jednak nie całej powierzchni zaznaczonej na szaro, lecz tylko części, która znajduje się na lewo od zaznaczonej linii odpowiedniego wypełnienia. Zakres zastosowania Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. - min. szerokość skrzydła we wrębie 70 mm - maks. szerokość skrzydła we wrębie 75 mm - od 475 mm szerokości skrzydła we wrębie z dodatkową rozwórką ZSR - min. wysokość skrzydła we wrębie 30 mm - maks. wysokość skrzydła we wrębie 800 mm - maks. wielkość skrzydła 3 m² - dopuszczalny ciężar skrzydła 00 kg - stosunek SWO : WWO : AWD_0.50_NR0_DK_00 kg_ohne_zusatzlast m Skróty FFB (SWO) = szerokość skrzydła [mm] FFH (WWO) = wysokość skrzydła [mm] = ciężar szyby [] ZSR = rozwórka dodatkowa (obszar po prawej stronie przerywanej linii) Należy przestrzegać wskazówek systemodawcy W ramach ustalenia dopuszczalnych formatów i ciężaru skrzydła należy bezwzględnie przestrzegać wytycznych systemodawcy! Uwaga! Przykręcanie elementów nośnych okucia, takich jak zawias rozwórki, ramowy i zawias skrzydła musi być przeprowadzone zgodnie z wytycznymi TBDK*. Należy dopasować średnicę wiertła odpowiednio do wkrętów mocujących, a średnicę wkrętów i ich długość odpowiednio do działających obciążeń. * TBDK wytyczne mocowania nośnych elementów okuć rozwieranych i uchylno-rozwieranych, dostępne również w polskiej wersji językowej na: Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

17 autopilot activpilot Concept 7 Nr druku: 03/06 activpilot Concept Diagram dopuszczalnych rozmiarów skrzydła dopuszczalny ciężar skrzydła 30 kg Wskazówki/ wytyczne Zakresy stosowania okuć Do okien z PCW z luzem wrębowym mm Stosunek wysokości do szerokości i obciążenie dodatkowe Wartości uzyskane bez dodatkowego obciążenia przy stosunku szerokości do wysokości :. Wartości podane w diagramach dopuszczalnych zakresów zastosowań nie uwzględniają obciążeń dodatkowych. W celu ustalenia dopuszczalnej wielkości skrzydła z obciążeniem dodatkowym należy skontaktować się z Działem Doradztwa Technicznego firmy Winkhaus. Wskazówki użytkowania Dopuszczalny zakres zastosowania okuć Winkhaus zaznaczony jest w diagramach dopuszczalnych zakresów zastosowań kolorem szarym. Dotyczy to jednak nie całej powierzchni zaznaczonej na szaro, lecz tylko części, która znajduje się na lewo od zaznaczonej linii odpowiedniego wypełnienia. Zakres zastosowania Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. - min. szerokość skrzydła we wrębie 70 mm - maks. szerokość skrzydła we wrębie 75 mm - od 475 mm szerokości skrzydła we wrębie z dodatkową rozwórką ZSR - min. wysokość skrzydła we wrębie 30 mm - maks. wysokość skrzydła we wrębie 800 mm - maks. wielkość skrzydła 3 m² - dopuszczalny ciężar skrzydła 30 kg - stosunek SWO : WWO : AWD_0.50_NR30_DK_30 kg_ohne_zusatzlast m Skróty FFB (SWO) = szerokość skrzydła [mm] FFH (WWO) = wysokość skrzydła [mm] = ciężar szyby [] ZSR = rozwórka dodatkowa (obszar po prawej stronie przerywanej linii) Należy przestrzegać wskazówek systemodawcy W ramach ustalenia dopuszczalnych formatów i ciężaru skrzydła należy bezwzględnie przestrzegać wytycznych systemodawcy! Uwaga! Przykręcanie elementów nośnych okucia, takich jak zawias rozwórki, ramowy i zawias skrzydła musi być przeprowadzone zgodnie z wytycznymi TBDK*. Należy dopasować średnicę wiertła odpowiednio do wkrętów mocujących, a średnicę wkrętów i ich długość odpowiednio do działających obciążeń. * TBDK wytyczne mocowania nośnych elementów okuć rozwieranych i uchylno-rozwieranych, dostępne również w polskiej wersji językowej na: Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

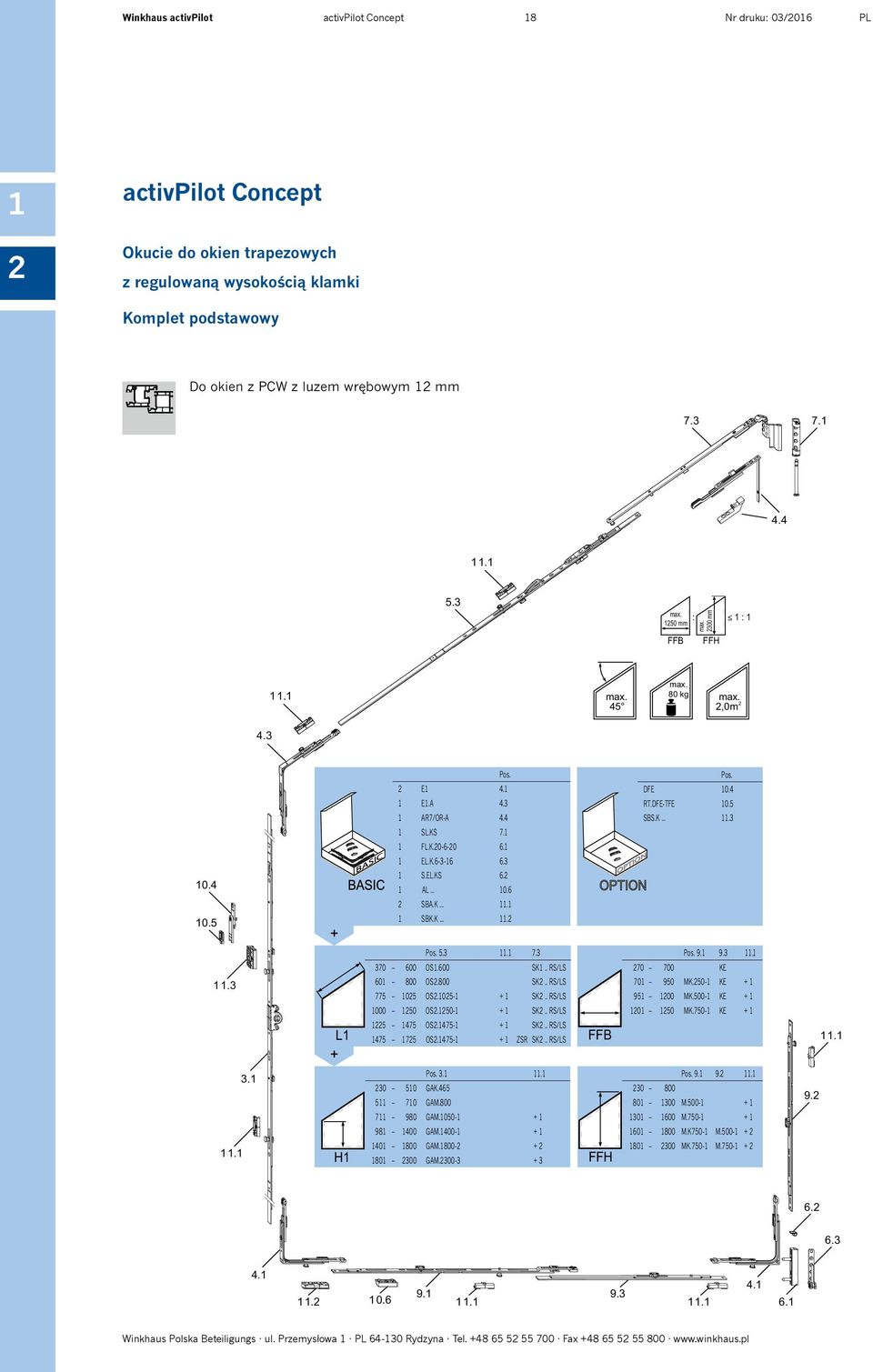

18 activpilot Concept 8 Nr druku: 03/06 activpilot Concept Okucie do okien trapezowych z regulowaną wysokością klamki Komplet podstawowy Do okien z PCW z luzem wrębowym mm max. : 50 mm FFB FFH max. 300 mm :. max. 45 max. 80 kg max.,0 m Pos. E 4. E.A 4.3 AR7/OR-A 4.4 SL.KS 7. FL.K EL.K S.EL.KS 6. AL SBA.K.... SBK.K.... OPTION OPTION Pos. DFE 0.4 RT.DFE-TFE 0.5 SBS.K....3 Pos Pos OS.600 SK.. RS/LS KE.3 L OS.800 SK.. RS/LS MK.50- KE OS SK.. RS/LS MK.500- KE OS SK.. RS/LS 0 50 MK.750- KE OS SK.. RS/LS OS ZSR SK.. RS/LS FFB. 3.. H Pos. 3.. Pos GAK GAM M GAM M GAM M.K750- M GAM MK.750- M GAM FFH Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

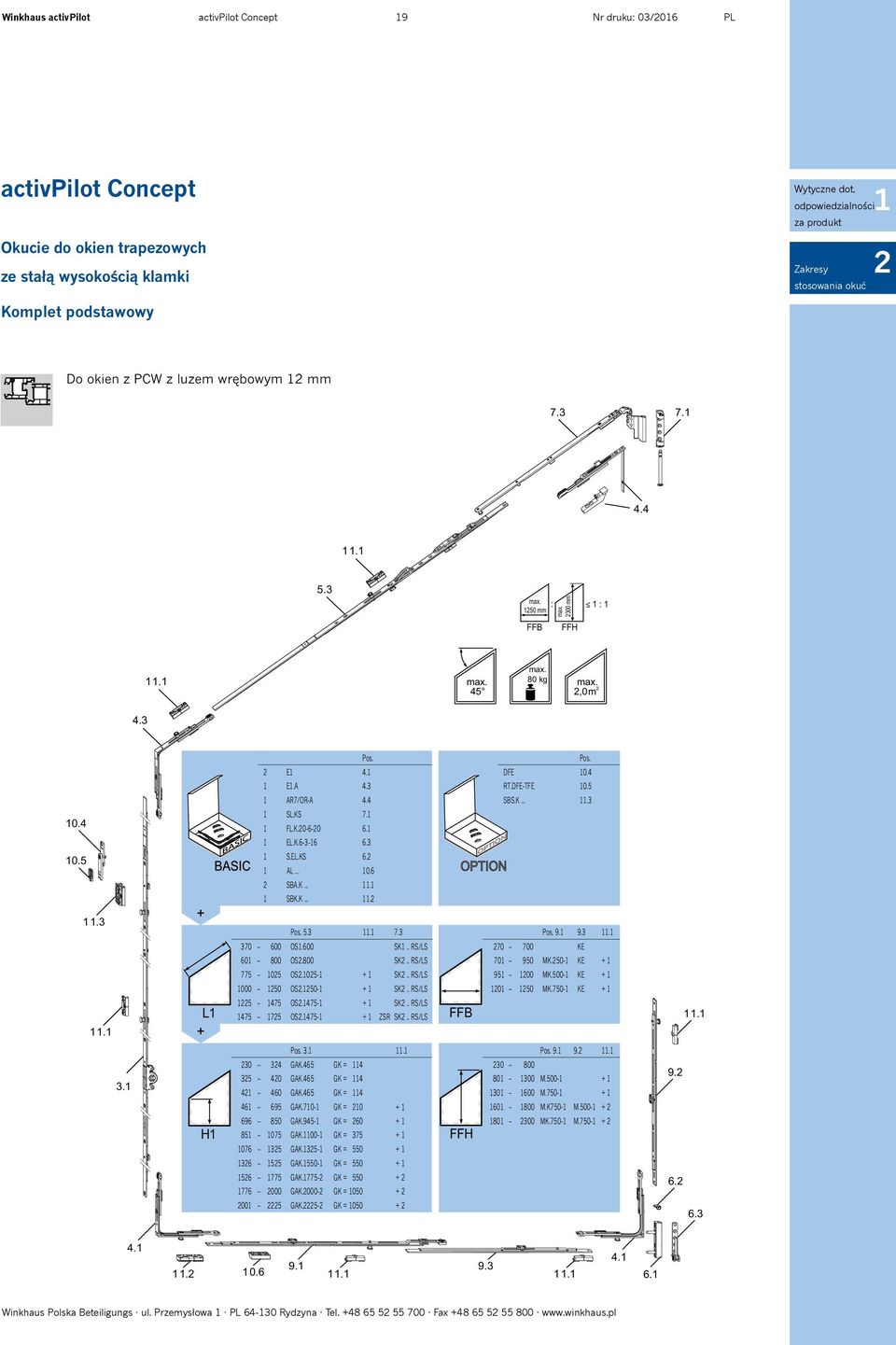

19 autopilot activpilot Concept 9 Nr druku: 03/06 activpilot Concept Okucie do okien trapezowych ze stałą wysokością klamki Wytyczne dot. odpowiedzialności za produkt Zakresy stosowania okuć Komplet podstawowy Do okien z PCW z luzem wrębowym mm max. : 50 mm FFB FFH max. 300 mm :. max. 45 max. 80 kg max.,0 m L + Pos. E 4. E.A 4.3 AR7/OR-A 4.4 SL.KS 7. FL.K EL.K S.EL.KS 6. AL SBA.K.... SBK.K.... Pos Pos OS.600 SK.. RS/LS KE OS.800 SK.. RS/LS MK.50- KE OS SK.. RS/LS MK.500- KE OS SK.. RS/LS 0 50 MK.750- KE OS SK.. RS/LS OS ZSR SK.. RS/LS FFB OPTION OPTION Pos. DFE 0.4 RT.DFE-TFE 0.5 SBS.K Pos. 3.. Pos H GAK.465 GK = GAK.465 GK = M GAK.465 GK = M GAK.70- GK = M.K750- M GAK.945- GK = MK.750- M GAK.00- GK = GAK.35- GK = GAK.550- GK = GAK.775- GK = GAK.000- GK = GAK.5- GK = FFH Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

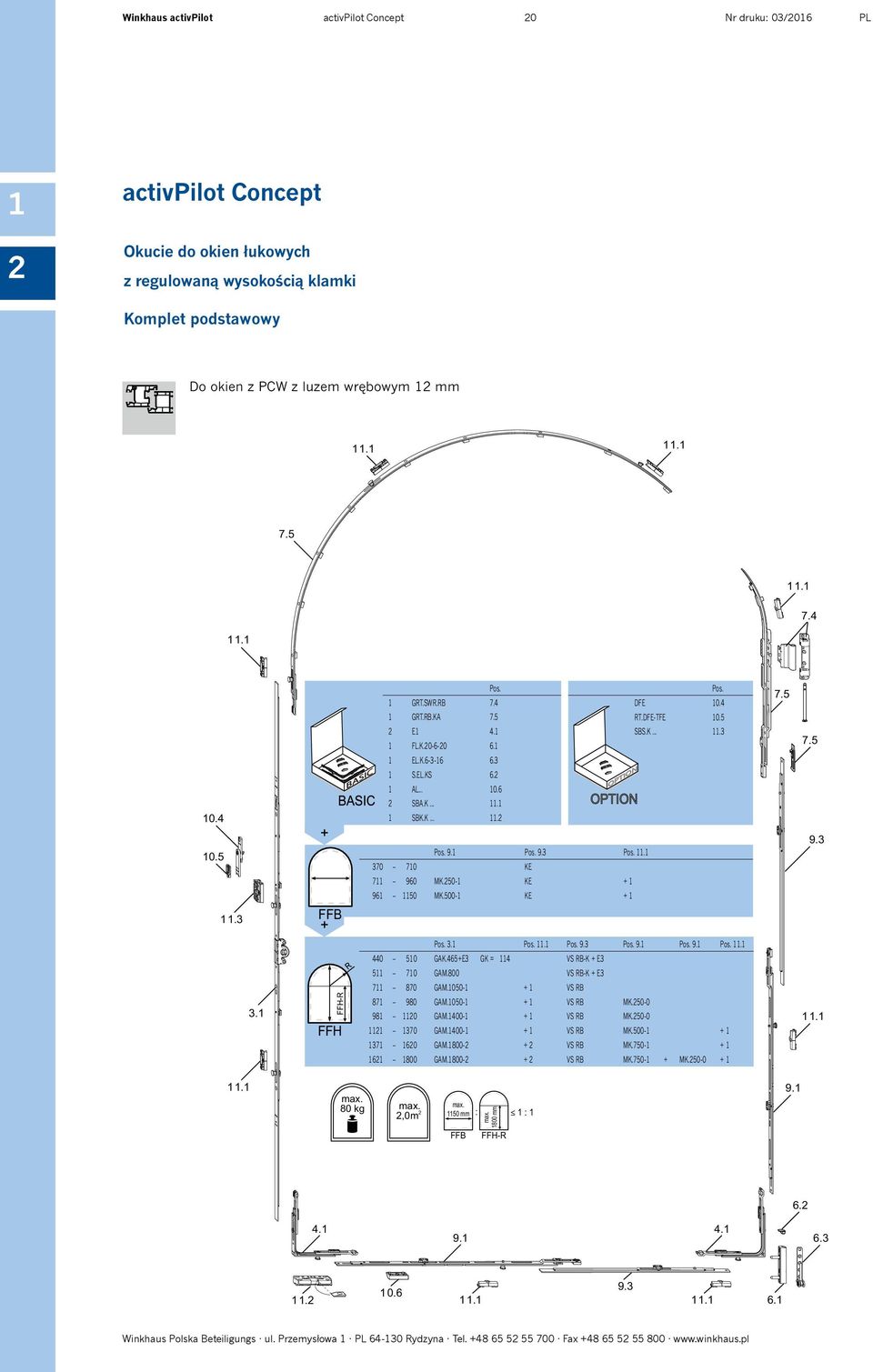

20 activpilot Concept 0 Nr druku: 03/06 activpilot Concept Okucie do okien łukowych z regulowaną wysokością klamki Komplet podstawowy Do okien z PCW z luzem wrębowym mm FFB + Pos. GRT.SWR.RB 7.4 GRT.RB.KA 7.5 E 4. FL.K EL.K S.EL.KS 6. AL SBA.K.... SBK.K.... OPTION OPTION Pos. 9. Pos. 9.3 Pos KE MK.50- KE MK.500- KE + Pos. DFE 0.4 RT.DFE-TFE 0.5 SBS.K Pos. 3. Pos.. Pos. 9.3 Pos. 9. Pos. 9. Pos GAK.465+E3 GK = 4 VS RB-K + E GAM.800 VS RB-K + E GAM VS RB 3. FFH-R FFH GAM VS RB MK GAM VS RB MK GAM VS RB MK GAM VS RB MK GAM VS RB MK MK max. 80 kg max.,0 m max. 50 mm : max. 800 mm : 9. FFB FFH-R Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

21 autopilot activpilot Concept Nr druku: 03/06 activpilot Concept Okucie do okien łukowych ze stałą wysokością klamki Wytyczne dot. odpowiedzialności za produkt Zakresy stosowania okuć Komplet podstawowy Do okien z PCW z luzem wrębowym mm FFB + Pos. GRT.SWR.RB 7.4 GRT.RB.KA 7.5 E 4. FL.K EL.K S.EL.KS 6. AL SBA.K.... SBK.K.... OPTION OPTION Pos. 9. Pos. 9.3 Pos KE MK.50- KE MK.500- KE + Pos. DFE 0.4 RT.DFE-TFE 0.5 SBS.K FFH-R FFH Pos. 3. Pos.. Pos. 9.3 Pos. 9. Pos. 9. Pos GAK.465 GK = 4 VS RB-K + E GAK.70 GK = 0 VS RB-K + E GAK.945- GK = 60 + VS RB GAK.00- GK = VS RB MK GAK.35- GK = VS RB MK GAK.35- GK = VS RB MK GAK.550- GK = VS RB MK GAK.550- GK = VS RB MK GAK.775- GK = VS RB MK GAK.775- GK = VS RB MK MK GAK.000- GK = VS RB MK MK max. 80 kg max.,0 m max. 50 mm FFB : max. 800 mm FFH-R : Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

22 activpilot Select Nr druku: 03/06 activpilot Select Do okien z PCW z luzem wrębowym mm Parametry techniczne wyrobu mm kg/m Szyba mm =,5 kg/m = ciężar szyby na m = grubość szyby Dopuszczalny ciężar skrzydła Przedstawiony dopuszczalny ciężar skrzydła dla poszczególnych typów okuć nie może być przekraczany. Element o najmniejszej nośności określa maksymalny ciężar skrzydła dla całego okucia. 6 Grubość szyby = mm Dopuszczalne rozmiary skrzydła Diagramy przedstawiają zależność ciężaru oraz całkowitej grubości szyb różnego typu od wymiarów skrzydła we wrębie. W oparciu o nie ustala się dopuszczalne wymiary skrzydła we wrębie odpowiednio do maksymalnego ciężaru skrzydła. Należy przestrzegać wartości maksymalnych podanych w diagramach! 6 Zakres zastosowania Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. - min. szerokość skrzydła we wrębie 380 mm - maks. szerokość skrzydła we wrębie 75 mm - do skrzydeł o szerokości przekraczającej 475 mm stosuje się rozwórkę dodatkową ZSR - min. wysokość skrzydła we wrębie 30 mm - maks. wysokość skrzydła we wrębie 800 mm - maks. wielkość skrzydła 3 m - dopuszczalny ciężar (patrz str. 4) - stosunek SWO : WWO (patrz str. 4) Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

23 activpilot Select 3 Nr druku: 03/06 activpilot Select Wytyczne dot. odpowiedzialności za produkt Diagramy dopuszczalnych rozmiarów skrzydła Wskazówka Zakresy stosowania okuć Dla szyb o grubości mniejszej niż mm dopuszczalne są wszystkie rozmiary skrzydła mieszczące się w zakresie zastosowania oraz podanego stosunku FFB : FFH (patrz tabela poglądowa na str. 0) W celu uzyskania dalszych informacji (instrukcje montażu, konserwacji, regulacji, etc.) patrz dane szczegółowe w poszczególnych informacjach o produkcie. WWO FFH,8 (m),7,6,5,4,3,,,0,9,8,7,6,5,4,3, ,,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,6 0,7 0,8 0,9,0,,,3,4,5,6,7 SWO FFB (m) Dopuszczalny ciężar skrzydła 00 kg WWO FFH,8 (m),7,6,5,4,3,,,0,9,8,7,6,5,4,3, ,,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,6 0,7 0,8 0,9,0,,,3,4,5,6,7 SWO FFB (m) Dopuszczalny ciężar skrzydła 50 kg Legenda: Ciężar w kg na m (mniejszy/równy) Tylko przy zastosowaniu rozwórki dodatkowej ZSR Wymiary przekraczające dopuszczalny zakres stosowania Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

24 activpilot Select 4 Nr druku: 03/06 activpilot Select Tabela dopuszczalnych ciężarów skrzydła w zależności od profilu Okucie activpilot Select przeznaczone jest do skrzydeł okiennych o dopuszczalnym ciężarze 00 kg względnie 50 kg. Nie wszystkie jednak profile można zastosować dla maksymalnych wartości. Niektóre z nich wymagają zredukowania dopuszczalnego ciężaru skrzydła do 80 kg względnie 30 kg. Poniższa tabela przedstawia dopuszczalne ciężary skrzydeł w zależności od profilu. Podane w tabeli wartości obowiązują wyłącznie wtedy gdy wkręty mocujące zawiasu ramowego i zawiasu rozwórki (oś 3 mm) przykręcane są we wzmocnienie stalowe profilu. Należy przestrzegać podanych w tabeli wartości. System profilowy System profilu Seria Seria 80 kg 00 kg 80 kg 00 kg 30 kg 50 kg 30 kg 50 kg SWO:WWO SWO : WWO Nr systemu Symb. zaczepu Topline AD/MD X X : 5 Topline Plus X X : 5 Veka Softline 70 AD/MD X X : 5 Swingline X X : 5 Alphaline 90 X X : 5 Ideal 000/3000 X X : 66 Aluplast Ideal 4000/5000/6000/7000 X X : 6 Energeto X 6 Brügmann/Salamander AD/MD X X : 5 Deceuninck Zendow X X : 05 Dimex System 7,0 / 8,0 X X : 5 Gealan Serie 3000 X X,5 : 6 Serie 7000/8000 iq X X,5 : 6 Prestige AD X X : 5/3 Z Prestige MD X X : 5/3 Z Deluxe AD X X : 5/3 Z Inoutic Deluxe MD X X : 5/3 Z Elite AD X X : 5/3 Z Elite MD X X : 5/3 Z KBE 70 AD / 70MD X X : 05 Classic X X : 44 Kömmerling Elegance X X : 44 Avantgarde X X : 44 PAD X X : 5 L.B.Plastic PMD X X : 5 PCD X X : 5 Plustec Plustec X X : 05 S 735 X X : 8 Brillant X X : 8 Thermo-Design X X : 8 Rehau Brillant-Design X X : 8 Basic-Design X X : 8 Geneo X X 8 D X X,5 : 8 Salamander 3D X X,5 : 8 MD X X,5 : 8 Streamline X X,5 : 8 Corona 60 X X,5 : 6 Schüco Corona 70 X X : 66 Corona SI 8 X X : 66 Innonova A5 X X : 6 Trocal Innonova M5 X X : 6 Innonova 000 / 88+ X X : 5/3 Z Heroal Aluminium X X : 78 Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

25 activpilot Comfort 5 Nr druku: 03/06 [] activpilot Comfort PADK Wytyczne dot. odpowiedzialności za produkt Diagram dopuszczalnych rozmiarów skrzydła - dopuszczalny ciężar skrzydła 00 kg.000 Zakresy stosowania okuć Do okien z PCW z luzem wrębowym mm.500 Wersja rozwierana lub uchylno-rozwierana z funkcją równoległego odstawienia skrzydła od ościeżnicy FFH [mm] Stosunek wysokości do szerokości i obciążenie dodatkowe.000 Wartości uzyskane bez dodatkowego obciążenia przy stosunku szerokości do wysokości,5:. Wartości podane w diagramach dopuszczalnych zakresów zastosowań nie uwzględniają obciążeń dodatkowych. W celu ustalenia dopuszczalnej wielkości skrzydła z obciążeniem do FFB [mm] datkowym należy skontaktować się z działem Doradztwa Technicznego firmy Winkhaus Wskazówki użytkowania Dopuszczalny zakres zastosowania okuć Winkhaus zaznaczony jest w diagramach dopuszczalnych zakresów zastosowań kolorem szarym. Dotyczy to jednak nie całej powierzchni zaznaczonej na szaro, lecz tylko części, która znajduje się na lewo od zaznaczonej linii odpowiedniego wypełnienia. Zakres zastosowania Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. - min. szerokość skrzydła we wrębie 460 mm - maks. szerokość skrzydła we wrębie 475 mm - min. wysokość skrzydła we wrębie 695 mm - maks. wysokość skrzydła we wrębie (WWO): 300 mm - maks. wielkość skrzydła,5 m² - dopuszczalny ciężar skrzydła 00 kg - stosunek SWO do WWO,5: - luz wrębowy mm - rozstaw osi wrębu okuciowego do krawędzi ościeżnicy 3 mm - głębokość wrębu ościeżnicy min. 9 mm - do systemów z uszczelką środkową i zewnętrzną z okapnikiem zewnętrznym AWD_0.50_NR5_DK_00 kg_ohne_zusatzlast_,5_475_m Skróty FFB (SWO) = szerokość skrzydła [mm] FFH (WWO) = wysokość skrzydła [mm] = ciężar szyby [] Należy przestrzegać wskazówek systemodawcy W ramach ustalenia dopuszczalnych formatów i ciężaru skrzydła należy bezwzględnie przestrzegać wytycznych systemodawcy! Uwaga! Przykręcanie elementów nośnych okucia, takich jak zawias rozwórki, ramowy i zawias skrzydła musi być przeprowadzone zgodnie z wytycznymi TBDK*. Należy dopasować średnicę wiertła odpowiednio do wkrętów mocujących, a średnicę wkrętów i ich długość odpowiednio do działających obciążeń. Badanie systemowe RC (Resistance Class ) Szczegóły dotyczące produkcji okien w klasie odporności na włamanie (RC ) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie służą jedynie jako przykłady zastosowania. W celu uzyskania szczegółowych informacji należy skontaktować się z naszymi doradcami technicznymi. Wskazówka: Okucie activpilot Comfort nie może być stosowane w drzwiach z funkcją antypaniczną. (Nie zaleca się stosować w drzwiach przejściowych.) * TBDK wytyczne mocowania nośnych elementów okuć rozwieranych i uchylno-rozwieranych, dostępne również w polskiej wersji językowej na: Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

26 activpilot Comfort 6 Nr druku: 03/06 activpilot Comfort PADM [] Diagram dopuszczalnych rozmiarów skrzydła dopuszczalny ciężar skrzydła 00 kg.000 Do okien z PCW z luzem wrębowym mm.500 Skrzydło rozwierane z równoległym odstawieniem od ościeżnicy / okno prostokątne FFH [mm] Stosunek wysokości do szerokości i obciążenie dodatkowe Wartości uzyskane bez dodatkowego obciążenia przy stosunku.000 szerokości do wysokości,5:. Wartości podane w diagramach dopuszczalnych zakresów zastosowań nie uwzględniają obciążeń dodatkowych. W celu ustalenia dopuszczalnej wielkości skrzydła z obciążeniem do FFB [mm] datkowym należy skontaktować się z działem Doradztwa Technicznego firmy Winkhaus Wskazówki użytkowania Dopuszczalny zakres zastosowania okuć Winkhaus zaznaczony jest w diagramach dopuszczalnych zakresów zastosowań kolorem szarym. Dotyczy to jednak nie całej powierzchni zaznaczonej na szaro, lecz tylko części, która znajduje się na lewo od zaznaczonej linii odpowiedniego wypełnienia. Zakres zastosowania Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. - min. szerokość skrzydła we wrębie 460 mm - maks. szerokość skrzydła we wrębie 475 mm - min. wysokość skrzydła we wrębie 695 mm (nawierzchniowy łącznik kabla) - min. wysokość skrzydła we wrębie 80 mm (łącznik kabla ukryty) - maks. wysokość skrzydła we wrębie 800 mm - maks. wielkość skrzydła,5 m² - dopuszczalny ciężar skrzydła 00 kg - stosunek SWO : WWO,5 - luz wrębowy mm - przylga 0 mm - rozstaw osi wrębu okuciowego do krawędzi ościeżnicy 3 mm - głębokość wrębu ościeżnicy min. 9 mm - do systemów z uszczelką środkową i zewnętrzną z okapnikiem zewnętrznym Skróty FFB (SWO) = szerokość skrzydła [mm] FFH (WWO) = wysokość skrzydła [mm] = ciężar szyby [] Należy przestrzegać wskazówek systemodawcy W ramach ustalenia dopuszczalnych formatów i ciężaru skrzydła należy bezwzględnie przestrzegać wytycznych systemodawcy! Uwaga! Przykręcanie elementów nośnych okucia, takich jak zawias rozwórki, ramowy i zawias skrzydła musi być przeprowadzone zgodnie z wytycznymi TBDK*. Należy dopasować średnicę wiertła odpowiednio do wkrętów mocujących, a średnicę wkrętów i ich długość odpowiednio do działających obciążeń. Badanie systemowe RC (Resistance Class ) Szczegóły dotyczące produkcji okien w klasie odporności na włamanie (RC ) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie służą jedynie jako przykłady zastosowania. W celu uzyskania szczegółowych informacji należy skontaktować się z naszymi doradcami technicznymi. Wskazówka: Okucie activpilot Comfort nie może być stosowane w drzwiach z funkcją antypaniczną. (Nie zaleca się stosować w drzwiach przejściowych.) * TBDK wytyczne mocowania nośnych elementów okuć rozwieranych i uchylno-rozwieranych, dostępne również w polskiej wersji językowej na: Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

27 activpilot Comfort 7 Nr druku: 03/06 activpilot Comfort PADS Diagram dopuszczalnych rozmiarów skrzydła - dopuszczalny ciężar skrzydła 00 kg [] Wytyczne dot. odpowiedzialności za produkt Zakresy stosowania okuć.000 Do okien z PCW z luzem wrębowym mm Skrzydło rozwierane okna trapezowego z równoległym odstawieniem skrzydła od ościeżnicy..500 Stosunek wysokości do szerokości i obciążenie dodatkowe Wartości uzyskane bez dodatkowego obciążenia przy stosunku szerokości do wysokości :. Wartości podane w diagramach dopuszczalnych zakresów zastosowań nie uwzględniają obciążeń dodatkowych. W celu uzyskania szczegółowych informacji należy skontaktować się z działem Doradztwa Technicznego firmy Winkhaus. Wskazówki użytkowania Dopuszczalny zakres zastosowania okuć Winkhaus zaznaczony jest w diagramach dopuszczalnych zakresów zastosowań kolorem szarym. Dotyczy to jednak nie całej powierzchni zaznaczonej na szaro, lecz tylko części, która znajduje się na lewo od zaznaczonej linii odpowiedniego wypełnienia. Zakres zastosowania Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. - min. szerokość skrzydła we wrębie 460 mm - maks. szerokość skrzydła we wrębie 50 mm - min. wysokość skrzydła we wrębie 60 mm - maks. wysokość skrzydła we wrębie (WWO): 300 mm - maks. wielkość skrzydła,0 m² - dopuszczalny ciężar skrzydła 00 kg - szyba mm,5 - stosunek SWO do WWO : Wskazówka: Od ciężaru skrzydła 40 kg wypełnienie należy skleić ze skrzydłem na całym obwodzie. FFH [mm] FFB [mm] 50 Skróty FFB (SWO) = szerokość skrzydła [mm] FFH (WWO) = wysokość skrzydła [mm] = ciężar szyby [] Należy przestrzegać wskazówek systemodawcy W ramach ustalenia dopuszczalnych formatów i ciężaru skrzydła należy bezwzględnie przestrzegać wytycznych systemodawcy! Uwaga! Przykręcanie elementów nośnych okucia, takich jak zawias rozwórki, ramowy i zawias skrzydła musi być przeprowadzone zgodnie z wytycznymi TBDK*. Należy dopasować średnicę wiertła odpowiednio do wkrętów mocujących, a średnicę wkrętów i ich długość odpowiednio do działających obciążeń. Wskazówka: Okucie activpilot Comfort nie może być stosowane w drzwiach z funkcją antypaniczną. (Nie zaleca się stosować w drzwiach przejściowych.) * TBDK wytyczne mocowania nośnych elementów okuć rozwieranych i uchylno-rozwieranych, dostępne również w polskiej wersji językowej na: Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

28 activpilot Comfort 8 Nr druku: 03/06 activpilot Comfort PADS Diagram dopuszczalnych rozmiarów skrzydła - dopuszczalny ciężar skrzydła 00 kg [] Do okien z PCW z luzem wrębowym mm FFH [mm] Skrzydło rozwierane z funkcją równoległego odstawienia od ramy (okno łukowe).000 Stosunek wysokości do szerokości i obciążenie dodatkowe Wartości uzyskane bez dodatkowego obciążenia przy stosunku szerokości do wysokości :. Wartości podane w diagramach dopuszczalnych zakresów zastosowań nie uwzględniają obciążeń dodatkowych. W celu uzyskania szczegółowych informacji należy skontaktować się z działem Doradztwa Technicznego firmy Winkhaus FFB [mm] Wskazówki użytkowania Dopuszczalny zakres zastosowania okuć Winkhaus zaznaczony jest w diagramach dopuszczalnych zakresów zastosowań kolorem szarym. Dotyczy to jednak nie całej powierzchni zaznaczonej na szaro, lecz tylko części, która znajduje się na lewo od zaznaczonej linii odpowiedniego wypełnienia. AWD_0.50_NR0_DK_00 kg_ohne_zusatzlast_,5_m_rb Skróty FFB (SWO) = szerokość skrzydła [mm] FFH (WWO) = wysokość skrzydła [mm] = ciężar szyby [] Zakres zastosowania Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. - min. szerokość skrzydła we wrębie 460 mm - maks. szerokość skrzydła we wrębie 50 mm - min. wysokość skrzydła we wrębie 60 mm - maks. wysokość skrzydła we wrębie 800 mm (WWO-R) - maks. wielkość skrzydła,0 m² - dopuszczalny ciężar skrzydła 00 kg - szyba mm,5 - stosunek SWO do WWO : Wskazówka: Od ciężaru skrzydła 40 kg wypełnienie należy skleić ze skrzydłem na całym obwodzie. Należy przestrzegać wskazówek systemodawcy W ramach ustalenia dopuszczalnych formatów i ciężaru skrzydła należy bezwzględnie przestrzegać wytycznych systemodawcy! Uwaga! Przykręcanie elementów nośnych okucia, takich jak zawias rozwórki, ramowy i zawias skrzydła musi być przeprowadzone zgodnie z wytycznymi TBDK*. Należy dopasować średnicę wiertła odpowiednio do wkrętów mocujących, a średnicę wkrętów i ich długość odpowiednio do działających obciążeń. Wskazówka: Okucie activpilot Comfort nie może być stosowane w drzwiach z funkcją antypaniczną. (Nie zaleca się stosować w drzwiach przejściowych.) * TBDK wytyczne mocowania nośnych elementów okuć rozwieranych i uchylno-rozwieranych, dostępne również w polskiej wersji językowej na: Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax

29 activpilot Comfort 9 Nr druku: 03/06 activpilot Comfort PAD [] Wytyczne dot. odpowiedzialności za produkt Diagram dopuszczalnych rozmiarów skrzydła - dopuszczalny ciężar skrzydła 00 kg.000 Zakresy stosowania okuć Do okien z PCW z luzem wrębowym mm.500 Skrzydło rozwierane z równoległym odstawieniem od ościeżnicy / okno prostokątne FFH [mm] Stosunek wysokości do szerokości i obciążenie dodatkowe Wartości uzyskane bez dodatkowego obciążenia przy stosunku.000 szerokości do wysokości,5:. Wartości podane w diagramach dopuszczalnych zakresów zastosowań nie uwzględniają obciążeń dodatkowych. W celu ustalenia dopuszczalnej wielkości skrzydła z obciążeniem dodatkowym należy skontaktować się z działem Doradztwa Technicznego firmy Winkhaus FFB [mm] Wskazówki użytkowania Dopuszczalny zakres zastosowania okuć Winkhaus zaznaczony jest w diagramach dopuszczalnych zakresów zastosowań kolorem szarym. Dotyczy to jednak nie całej powierzchni zaznaczonej na szaro, lecz tylko części, która znajduje się na lewo od zaznaczonej linii odpowiedniego wypełnienia. Zakres zastosowania Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. - min. szerokość skrzydła we wrębie 460 mm - maks. szerokość skrzydła we wrębie 475 mm - min. wysokość skrzydła we wrębie 695 mm - maks. wysokość skrzydła we wrębie (WWO) : 300 mm - maks. wielkość skrzydła,5 m² - dopuszczalny ciężar skrzydła 00 kg - stosunek SWO do WWO,5: - luz wrębowy mm - rozstaw osi wrębu okuciowego do krawędzi ościeżnicy 3 mm - głębokość wrębu ościeżnicy min. 9 mm - do systemów z uszczelką środkową i zewnętrzną z okapnikiem zewnętrznym Skróty FFB (SWO) = szerokość skrzydła [mm] FFH (WWO) = wysokość skrzydła [mm] = ciężar szyby [] Należy przestrzegać wskazówek systemodawcy W ramach ustalenia dopuszczalnych formatów i ciężaru skrzydła należy bezwzględnie przestrzegać wytycznych systemodawcy! Uwaga! Przykręcanie elementów nośnych okucia, takich jak zawias rozwórki, ramowy i zawias skrzydła musi być przeprowadzone zgodnie z wytycznymi TBDK*. Należy dopasować średnicę wiertła odpowiednio do wkrętów mocujących, a średnicę wkrętów i ich długość odpowiednio do działających obciążeń. Badanie systemowe RC (Resistance Class ) Szczegóły dotyczące produkcji okien w klasie odporności na włamanie (RC ) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie służą jedynie jako przykłady zastosowania. W celu uzyskania szczegółowych informacji należy skontaktować się z naszymi doradcami technicznymi. Wskazówka: Okucie activpilot Comfort nie może być stosowane w drzwiach z funkcją antypaniczną. (Nie zaleca się stosować w drzwiach przejściowych.) * TBDK wytyczne mocowania nośnych elementów okuć rozwieranych i uchylno-rozwieranych, dostępne również w polskiej wersji językowej na: Winkhaus Polska Beteiligungs ul. Przemysłowa Rydzyna Tel Fax
