1 Roto NT Royal System okuć rozwierno-uchylnych Instrukcja montażu do okien i drzwi balkonowych NT Royal z drewna grudzień 200 1

2 Okna i drzwi to łącznik pomiędzy mieszkaniem i otaczającym je światem otwierają wnętrza na zewnątrz i zapewniają im ochronę. Roto jako światowy lider systemów okuć do okien i drzwi oferuje rozwiązania, łączące w integralną całość bezpieczeństwo, komfort i zarządzanie energią w nowoczesnym domu. Dla spełnienia oczekiwań i wymogów stawianych producentom okien przez ich klientów dysponujemy odpowiednią technologią i dostarczamy pożądane rozwiązania. Sprawdzone i zawsze nowoczesne produkty, które również Państwu otwierają szerokie horyzonty nieskrępowane możliwości stabilnego rozwoju Waszej firmy. 2

3 Roto NT Royal Spis treści. Informacje wstępne 5 Odpowiedzialność produktowa 6 Informacje ogólne 10 Część 1: wykazy artykułów i zestawienia elementów okucia Okucie rozwierno-uchylne, zabezpieczenie podstawowe, wykaz artykułów 12 Okucie rozwierno-uchylne, zabezpieczenie podstawowe, zestawienie elementów okucia 13 Okucie rozwierno-uchylne AhS / DIN-EN (WK1), wykaz artykułów 1 Okucie rozwierno-uchylne AhS / DIN-EN (WK1), zestawienie elementów okucia 15 Okucie rozwierne, zabezpieczenie podstawowe, wykaz artykułów 16 Okucie rozwierne, zabezpieczenie podstawowe, zestawienie elementów okucia 17 Okucie uchylne (z zasuwnicą RU, środkowe osadzenie klamki), wykaz artykułów 18 Okucie uchylne (z zasuwnicą RU, środkowe osadzenie klamki), zestawienie elementów okucia 19 Okna 2-skrzydłowe, okucie rozwierne/rozwierno-uchylne, zabezp. podstawowe, wykaz artykułów 20 Okna 2-skrzydłowe, okucie rozwierne/rozwierno-uchylne, zabezp. podstawowe, zestawienie el. okucia 21 Okna 2-skrzydłowe, okucie rozwierne/rozwierno-uchylne AhS / DIN-EN (WK1), wykaz artykułów 22 Okna 2-skrzydłowe, okucie rozwierne/rozwierno-uchylne AhS / DIN-EN (WK1), zestawienie el. okucia 23 Roto NT możliwości kombinacji zasuwnicy środkowej i zasuwnicy RU 25 Wykaz elementów zależnych od profilu 26 Część 2: montaż i obsługa Przekrój poprzeczny profilu skrzydła, rozstaw otworów pod klamkę 28 Ościeżnica przyrządy wiertarskie / wymiary otworów 29 Skrzydło / docinanie na wymiar okuć rozwiernych/rozwierno-uchylnych w oknie 2-skrzydłowym 30 Skrzydło, przycinarka / montaż elementów okucia 31 Ościeżnica, montaż elementów okucia 32 Przymiary 38 Mocowanie / klocki dystansowe DIN-EN 39 Możliwości regulacji, zakładanie i zdejmowanie skrzydła 0 Regulacja rolek ryglujących 2 Wskazówki odnośnie konserwacji i obsługi 3 3

4

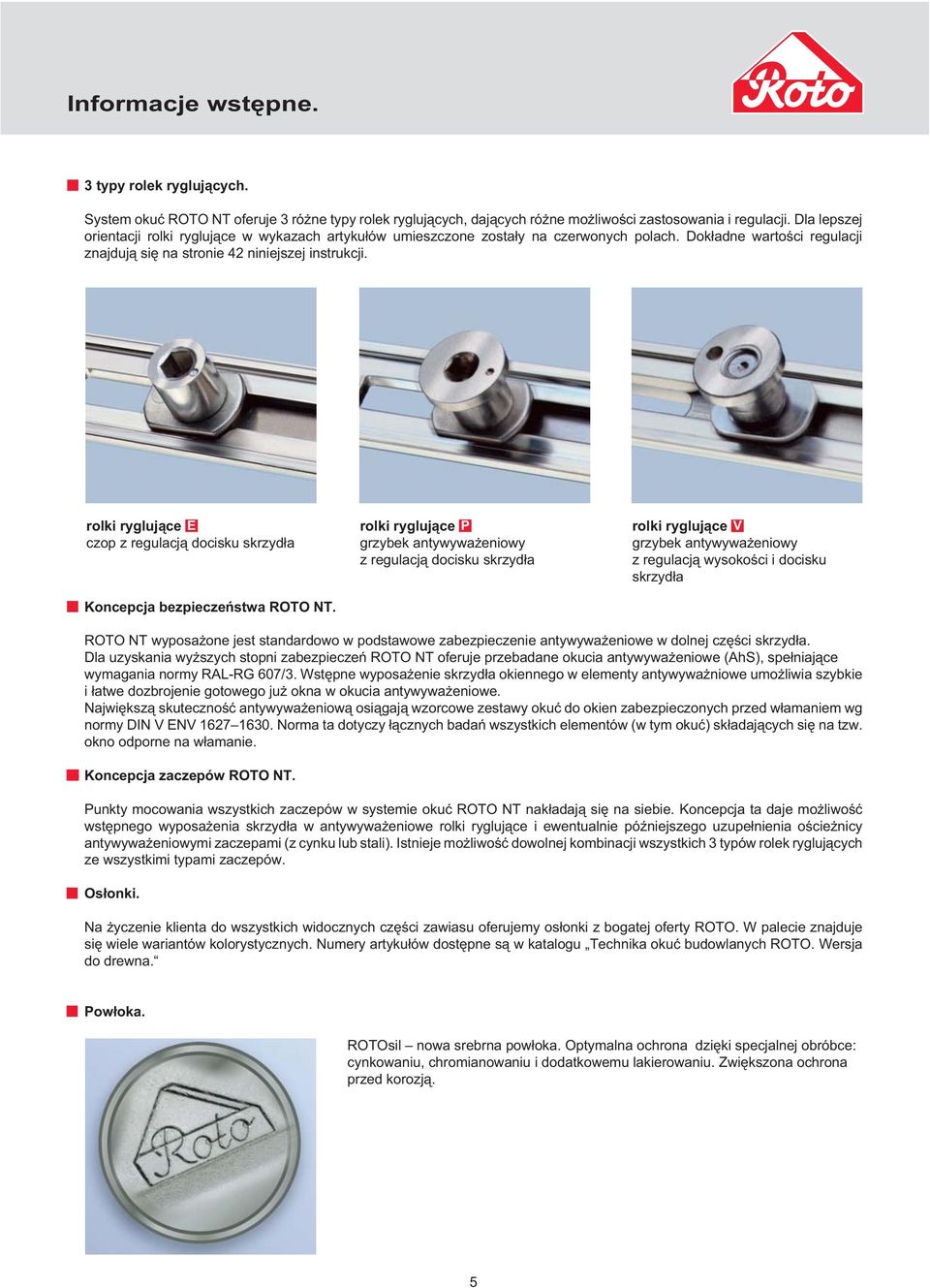

5 Informacje wstępne. 3 typy rolek ryglujących. System okuć ROTO NT oferuje 3 różne typy rolek ryglujących, dających różne możliwości zastosowania i regulacji. Dla lepszej orientacji rolki ryglujące w wykazach artykułów umieszczone zostały na czerwonych polach. Dokładne wartości regulacji znajdują się na stronie 2 niniejszej instrukcji. rolki ryglujące E czop z regulacją docisku skrzydła Koncepcja bezpieczeństwa ROTO NT. rolki ryglujące P grzybek antywyważeniowy z regulacją docisku skrzydła rolki ryglujące V grzybek antywyważeniowy z regulacją wysokości i docisku skrzydła ROTO NT wyposażone jest standardowo w podstawowe zabezpieczenie antywyważeniowe w dolnej części skrzydła. Dla uzyskania wyższych stopni zabezpieczeń ROTO NT oferuje przebadane okucia antywyważeniowe (AhS), spełniające wymagania normy RAL-RG 607/3. Wstępne wyposażenie skrzydła okiennego w elementy antywyważniowe umożliwia szybkie i łatwe dozbrojenie gotowego już okna w okucia antywyważeniowe. Największą skuteczność antywyważeniową osiągają wzorcowe zestawy okuć do okien zabezpieczonych przed włamaniem wg normy DIN V ENV Norma ta dotyczy łącznych badań wszystkich elementów (w tym okuć) składających się na tzw. okno odporne na włamanie. Koncepcja zaczepów ROTO NT. Punkty mocowania wszystkich zaczepów w systemie okuć ROTO NT nakładają się na siebie. Koncepcja ta daje możliwość wstępnego wyposażenia skrzydła w antywyważeniowe rolki ryglujące i ewentualnie późniejszego uzupełnienia ościeżnicy antywyważeniowymi zaczepami (z cynku lub stali). Istnieje możliwość dowolnej kombinacji wszystkich 3 typów rolek ryglujących ze wszystkimi typami zaczepów. Osłonki. Na życzenie klienta do wszystkich widocznych części zawiasu oferujemy osłonki z bogatej oferty ROTO. W palecie znajduje się wiele wariantów kolorystycznych. Numery artykułów dostępne są w katalogu Technika okuć budowlanych ROTO. Wersja do drewna. Powłoka. ROTOsil nowa srebrna powłoka. Optymalna ochrona dzięki specjalnej obróbce: cynkowaniu, chromianowaniu i dodatkowemu lakierowaniu. Zwiększona ochrona przed korozją. 5

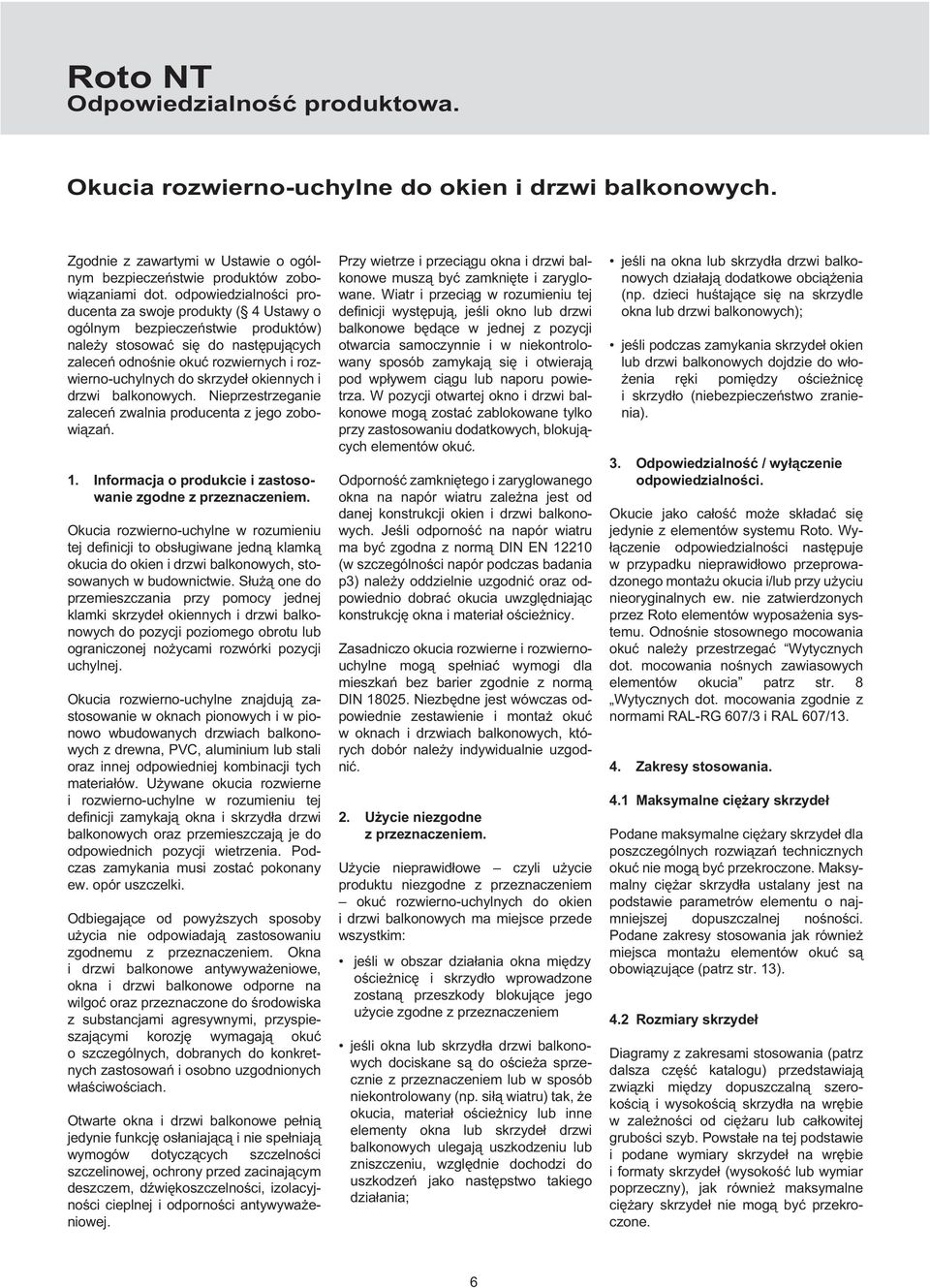

6 Roto NT Odpowiedzialność produktowa. Okucia rozwierno-uchylne do okien i drzwi balkonowych. Zgodnie z zawartymi w Ustawie o ogólnym bezpieczeństwie produktów zobowiązaniami dot. odpowiedzialności producenta za swoje produkty ( Ustawy o ogólnym bezpieczeństwie produktów) należy stosować się do następujących zaleceń odnośnie okuć rozwiernych i rozwierno-uchylnych do skrzydeł okiennych i drzwi balkonowych. Nieprzestrzeganie zaleceń zwalnia producenta z jego zobowiązań. 1. Informacja o produkcie i zastosowanie zgodne z przeznaczeniem. Okucia rozwierno-uchylne w rozumieniu tej definicji to obsługiwane jedną klamką okucia do okien i drzwi balkonowych, stosowanych w budownictwie. Służą one do przemieszczania przy pomocy jednej klamki skrzydeł okiennych i drzwi balkonowych do pozycji poziomego obrotu lub ograniczonej nożycami rozwórki pozycji uchylnej. Okucia rozwierno-uchylne znajdują zastosowanie w oknach pionowych i w pionowo wbudowanych drzwiach balkonowych z drewna, PVC, aluminium lub stali oraz innej odpowiedniej kombinacji tych materiałów. Używane okucia rozwierne i rozwierno-uchylne w rozumieniu tej definicji zamykają okna i skrzydła drzwi balkonowych oraz przemieszczają je do odpowiednich pozycji wietrzenia. Podczas zamykania musi zostać pokonany ew. opór uszczelki. Odbiegające od powyższych sposoby użycia nie odpowiadają zastosowaniu zgodnemu z przeznaczeniem. Okna i drzwi balkonowe antywyważeniowe, okna i drzwi balkonowe odporne na wilgoć oraz przeznaczone do środowiska z substancjami agresywnymi, przyspieszającymi korozję wymagają okuć o szczególnych, dobranych do konkretnych zastosowań i osobno uzgodnionych właściwościach. Otwarte okna i drzwi balkonowe pełnią jedynie funkcję osłaniającą i nie spełniają wymogów dotyczących szczelności szczelinowej, ochrony przed zacinającym deszczem, dźwiękoszczelności, izolacyjności cieplnej i odporności antywyważeniowej. Przy wietrze i przeciągu okna i drzwi balkonowe muszą być zamknięte i zaryglowane. Wiatr i przeciąg w rozumieniu tej definicji występują, jeśli okno lub drzwi balkonowe będące w jednej z pozycji otwarcia samoczynnie i w niekontrolowany sposób zamykają się i otwierają pod wpływem ciągu lub naporu powietrza. W pozycji otwartej okno i drzwi balkonowe mogą zostać zablokowane tylko przy zastosowaniu dodatkowych, blokujących elementów okuć. Odporność zamkniętego i zaryglowanego okna na napór wiatru zależna jest od danej konstrukcji okien i drzwi balkonowych. Jeśli odporność na napór wiatru ma być zgodna z normą DIN EN (w szczególności napór podczas badania p3) należy oddzielnie uzgodnić oraz odpowiednio dobrać okucia uwzględniając konstrukcję okna i materiał ościeżnicy. Zasadniczo okucia rozwierne i rozwiernouchylne mogą spełniać wymogi dla mieszkań bez barier zgodnie z normą DIN Niezbędne jest wówczas odpowiednie zestawienie i montaż okuć w oknach i drzwiach balkonowych, których dobór należy indywidualnie uzgodnić. 2. Użycie niezgodne z przeznaczeniem. Użycie nieprawidłowe czyli użycie produktu niezgodne z przeznaczeniem okuć rozwierno-uchylnych do okien i drzwi balkonowych ma miejsce przede wszystkim: jeśli w obszar działania okna między ościeżnicę i skrzydło wprowadzone zostaną przeszkody blokujące jego użycie zgodne z przeznaczeniem jeśli okna lub skrzydła drzwi balkonowych dociskane są do ościeża sprzecznie z przeznaczeniem lub w sposób niekontrolowany (np. siłą wiatru) tak, że okucia, materiał ościeżnicy lub inne elementy okna lub skrzydeł drzwi balkonowych ulegają uszkodzeniu lub zniszczeniu, względnie dochodzi do uszkodzeń jako następstwo takiego działania; jeśli na okna lub skrzydła drzwi balkonowych działają dodatkowe obciążenia (np. dzieci huśtające się na skrzydle okna lub drzwi balkonowych); jeśli podczas zamykania skrzydeł okien lub drzwi balkonowych dojdzie do włożenia ręki pomiędzy ościeżnicę i skrzydło (niebezpieczeństwo zranienia). 3. Odpowiedzialność / wyłączenie odpowiedzialności. Okucie jako całość może składać się jedynie z elementów systemu Roto. Wyłączenie odpowiedzialności następuje w przypadku nieprawidłowo przeprowadzonego montażu okucia i/lub przy użyciu nieoryginalnych ew. nie zatwierdzonych przez Roto elementów wyposażenia systemu. Odnośnie stosownego mocowania okuć należy przestrzegać Wytycznych dot. mocowania nośnych zawiasowych elementów okucia patrz str. 8 Wytycznych dot. mocowania zgodnie z normami RAL-RG 607/3 i RAL 607/13.. Zakresy stosowania..1 Maksymalne ciężary skrzydeł Podane maksymalne ciężary skrzydeł dla poszczególnych rozwiązań technicznych okuć nie mogą być przekroczone. Maksymalny ciężar skrzydła ustalany jest na podstawie parametrów elementu o najmniejszej dopuszczalnej nośności. Podane zakresy stosowania jak również miejsca montażu elementów okuć są obowiązujące (patrz str. 13)..2 Rozmiary skrzydeł Diagramy z zakresami stosowania (patrz dalsza część katalogu) przedstawiają związki między dopuszczalną szerokością i wysokością skrzydła na wrębie w zależności od ciężaru lub całkowitej grubości szyb. Powstałe na tej podstawie i podane wymiary skrzydeł na wrębie i formaty skrzydeł (wysokość lub wymiar poprzeczny), jak również maksymalne ciężary skrzydeł nie mogą być przekroczone. 6

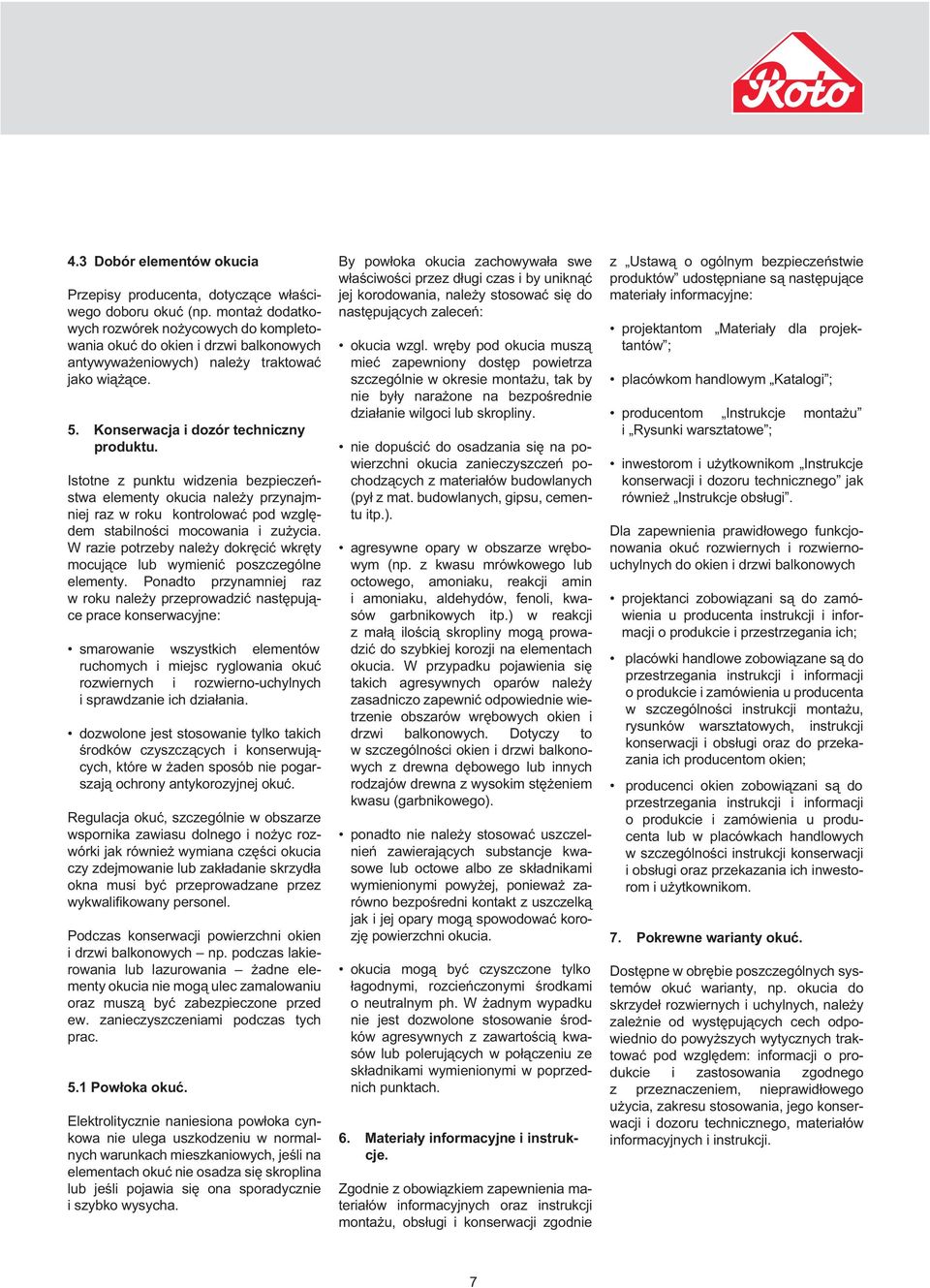

7 .3 Dobór elementów okucia Przepisy producenta, dotyczące właściwego doboru okuć (np. montaż dodatkowych rozwórek nożycowych do kompletowania okuć do okien i drzwi balkonowych antywyważeniowych) należy traktować jako wiążące. 5. Konserwacja i dozór techniczny produktu. Istotne z punktu widzenia bezpieczeństwa elementy okucia należy przynajmniej raz w roku kontrolować pod względem stabilności mocowania i zużycia. W razie potrzeby należy dokręcić wkręty mocujące lub wymienić poszczególne elementy. Ponadto przynamniej raz w roku należy przeprowadzić następujące prace konserwacyjne: smarowanie wszystkich elementów ruchomych i miejsc ryglowania okuć rozwiernych i rozwierno-uchylnych i sprawdzanie ich działania. dozwolone jest stosowanie tylko takich środków czyszczących i konserwujących, które w żaden sposób nie pogarszają ochrony antykorozyjnej okuć. Regulacja okuć, szczególnie w obszarze wspornika zawiasu dolnego i nożyc rozwórki jak również wymiana części okucia czy zdejmowanie lub zakładanie skrzydła okna musi być przeprowadzane przez wykwalifikowany personel. Podczas konserwacji powierzchni okien i drzwi balkonowych np. podczas lakierowania lub lazurowania żadne elementy okucia nie mogą ulec zamalowaniu oraz muszą być zabezpieczone przed ew. zanieczyszczeniami podczas tych prac. 5.1 Powłoka okuć. Elektrolitycznie naniesiona powłoka cynkowa nie ulega uszkodzeniu w normalnych warunkach mieszkaniowych, jeśli na elementach okuć nie osadza się skroplina lub jeśli pojawia się ona sporadycznie i szybko wysycha. By powłoka okucia zachowywała swe właściwości przez długi czas i by uniknąć jej korodowania, należy stosować się do następujących zaleceń: okucia wzgl. wręby pod okucia muszą mieć zapewniony dostęp powietrza szczególnie w okresie montażu, tak by nie były narażone na bezpośrednie działanie wilgoci lub skropliny. nie dopuścić do osadzania się na powierzchni okucia zanieczyszczeń pochodzących z materiałów budowlanych (pył z mat. budowlanych, gipsu, cementu itp.). agresywne opary w obszarze wrębowym (np. z kwasu mrówkowego lub octowego, amoniaku, reakcji amin i amoniaku, aldehydów, fenoli, kwasów garbnikowych itp.) w reakcji z małą ilością skropliny mogą prowadzić do szybkiej korozji na elementach okucia. W przypadku pojawienia się takich agresywnych oparów należy zasadniczo zapewnić odpowiednie wietrzenie obszarów wrębowych okien i drzwi balkonowych. Dotyczy to w szczególności okien i drzwi balkonowych z drewna dębowego lub innych rodzajów drewna z wysokim stężeniem kwasu (garbnikowego). ponadto nie należy stosować uszczelnień zawierających substancje kwasowe lub octowe albo ze składnikami wymienionymi powyżej, ponieważ zarówno bezpośredni kontakt z uszczelką jak i jej opary mogą spowodować korozję powierzchni okucia. okucia mogą być czyszczone tylko łagodnymi, rozcieńczonymi środkami o neutralnym ph. W żadnym wypadku nie jest dozwolone stosowanie środków agresywnych z zawartością kwasów lub polerujących w połączeniu ze składnikami wymienionymi w poprzednich punktach. 6. Materiały informacyjne i instrukcje. Zgodnie z obowiązkiem zapewnienia materiałów informacyjnych oraz instrukcji montażu, obsługi i konserwacji zgodnie z Ustawą o ogólnym bezpieczeństwie produktów udostępniane są następujące materiały informacyjne: projektantom Materiały dla projektantów ; placówkom handlowym Katalogi ; producentom Instrukcje montażu i Rysunki warsztatowe ; inwestorom i użytkownikom Instrukcje konserwacji i dozoru technicznego jak również Instrukcje obsługi. Dla zapewnienia prawidłowego funkcjonowania okuć rozwiernych i rozwiernouchylnych do okien i drzwi balkonowych projektanci zobowiązani są do zamówienia u producenta instrukcji i informacji o produkcie i przestrzegania ich; placówki handlowe zobowiązane są do przestrzegania instrukcji i informacji o produkcie i zamówienia u producenta w szczególności instrukcji montażu, rysunków warsztatowych, instrukcji konserwacji i obsługi oraz do przekazania ich producentom okien; producenci okien zobowiązani są do przestrzegania instrukcji i informacji o produkcie i zamówienia u producenta lub w placówkach handlowych w szczególności instrukcji konserwacji i obsługi oraz przekazania ich inwestorom i użytkownikom. 7. Pokrewne warianty okuć. Dostępne w obrębie poszczególnych systemów okuć warianty, np. okucia do skrzydeł rozwiernych i uchylnych, należy zależnie od występujących cech odpowiednio do powyższych wytycznych traktować pod względem: informacji o produkcie i zastosowania zgodnego z przeznaczeniem, nieprawidłowego użycia, zakresu stosowania, jego konserwacji i dozoru technicznego, materiałów informacyjnych i instrukcji. 7

8 L Roto NT Przepisy wykonawcze do norm RAL-RG 607/3 i RAL 607/13. Przepisy wykonawcze do norm RAL-RG 607/3 i RAL 607/13. Przepisy wykonawcze w zakresie mocowania nośnych elementów okucia po stronie zawiasów do okien rozwiernych i rozwierno-uchylnych zgodnie z normami RAL-RG 607/3 i RAL 607/13 1. Ogólne Dla zapewnienia bezpieczeństwa użytkowania okien w przewidzianym okresie eksploatacji konieczne jest położenie szczególnego nacisku na montaż istotnych z punktu widzenia bezpieczeństwa, nośnych elementów okucia jak wspornik rozwórki i zawiasu dolnego. W szczególności dotyczy to skrzydeł o wyższym ciężarze (powyżej 80 kg), które spotyka się obecnie coraz częściej w związku ze stosowaniem szyb specjalnych. Niniejsze przepisy wykonawcze należy traktować jako rodzaj wytycznej, umożliwiającej producentowi okien uzyskanie w badaniach certyfikacyjnych wymaganych parametrów wytrzymałościowych dla nośnych elementów okucia. Przepisy te dotyczą materiałów, z których obecnie produkowane są okna. Odpowiedzialność za wytrzymałość okuć ponosi producent okuć. Odpowiedzialność za montaż elementów okucia w materiale okna ponosi producent okien. Montaż elementów okucia w materiale okna musi zapewnić uzyskanie wartości dla parametrów podanych w tabeli 1, w zależności od ciężaru skrzydła. Wartości parametrów w tabeli nr 1 odnoszą się zawsze do wspornika rozwórki i zgodnie z dotychczasowymi doświadczeniami dopuszczalna jest wobec nich 10% tolerancja. Wartości te są wiążące do uzyskania nowego stanu wiedzy w tej dziedzinie. 2. Wskazówki odnośnie praktycznego zastosowania Jeśli wspornik zawiasu dolnego zamontowany zostanie odpowiednio jak wspornik rozwórki, w takim wypadku na pewno spełnione zostaną wymagane wartości podanych parametrów. a) Okna drewniane Dla okien drewnianych uzyskanie wymaganych wartości następuje z reguły w wyniku zastosowania wysokiej jakości wkrętów w zalecanym przez producenta okuć układzie (patrz rys. drewno ). b) Okna z profili PVC Dla skrzydeł o ciężarze do 80 kg uzyskanie wymaganych wartości, podanych w tabeli, następuje z reguły w wyniku zastosowania wkrętów wysokiej jakości i jeśli wkręt przechodzi przez co najmniej dwie ścianki profilu. Przy tym grubość pierwszej ścianki powinna wynosić co najmniej 2,8 mm. Dla skrzydeł o ciężarze powyżej 80 kg konieczne są zawsze dodatkowe wzmocnienia jak montaż oprócz tego, że w PVC dodatkowo w stalowym rdzeniu profilu lub w tzw. wsuwanych wkładkach wzmacniających. Jeśli producent okuć oferuje elementy specjalne, które nie wymagają montażu w stalowym rdzeniu profilu lub stosowania wsuwanych wkładek wzmacniających, konieczne jest udokumentowanie przez producenta okuć, że montaż poprzez dwie ścianki profilu jest wystarczający (patrz rys. PVC). c) Okna z profili aluminiowych Dla okien z profili aluminiowych uzyskanie wymaganych wartości następuje, jeśli montaż przykręcanych elementów okucia poza tym, że w ściance profilu, odbywa się dodatkowo w narożniku łączącym lub wykonane jest w postaci nitowania z dostępem jednostronnym. Dla okuć zaciskowych konieczne jest udokumentowanie wymaganej wytrzymałości przez producenta okuć w porozumieniu z dostawcą profili/systemu. Producent okien odpowiedzialny jest za prawidłowy montaż. Wydawca: Instytut Jakości Zamków i Okuć w Velbert (Gütegemeinschaft Schlösser und Beschläge e.v.), Offerstr. 12, 2551 Velbert L SCHLÖSSER UND Gütezeichen BESCHLÄGE 8

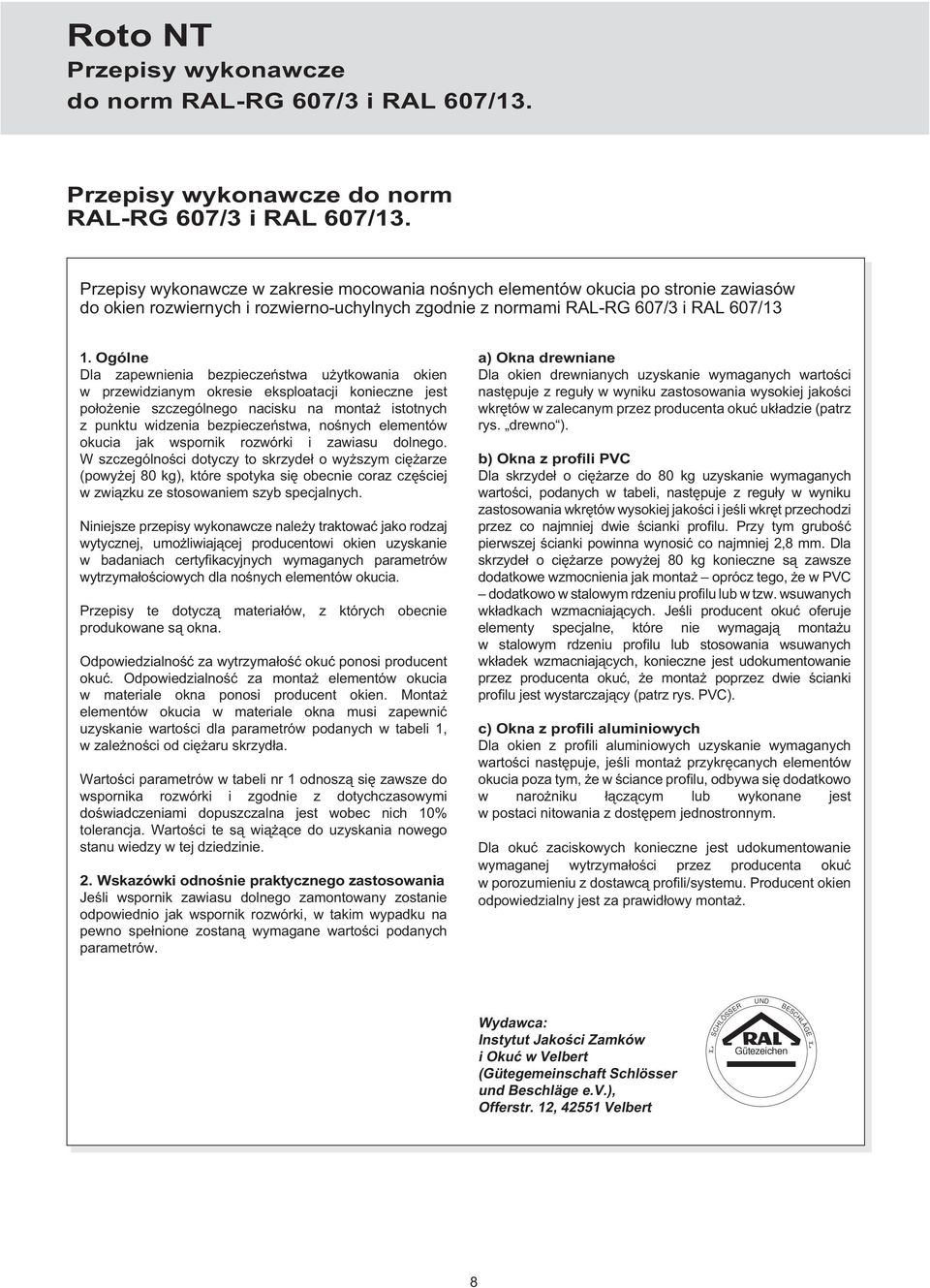

9 L Zestawienie badań zgodnie z przepisami wykonawczymi 607/ Tabela nr 1 Statyczne badanie montażu wsporników górnych po stronie zawiasów. Zestawienie badań zgodnie z przepisami wykonawczymi 607/ Przebieg badania statycznego wsporników górnych po stronie zawiasów. Struktura badania wsporników górnych po stronie zawiasów. Kierunek obciążenia 90 w pozycji otwartej, badanie wsporników rozwórki i montażu (siły rozciągającej) ciężar skrzydła w kg siła rozciągająca F w N (Niutonach) Wydawca: Instytut Jakości Zamków i Okuć w Velbert (Gütegemeinschaft Schlösser und Beschläge e.v.), Offerstr. 12, 2551 Velbert L SCHLÖSSER UND Gütezeichen BESCHLÄGE

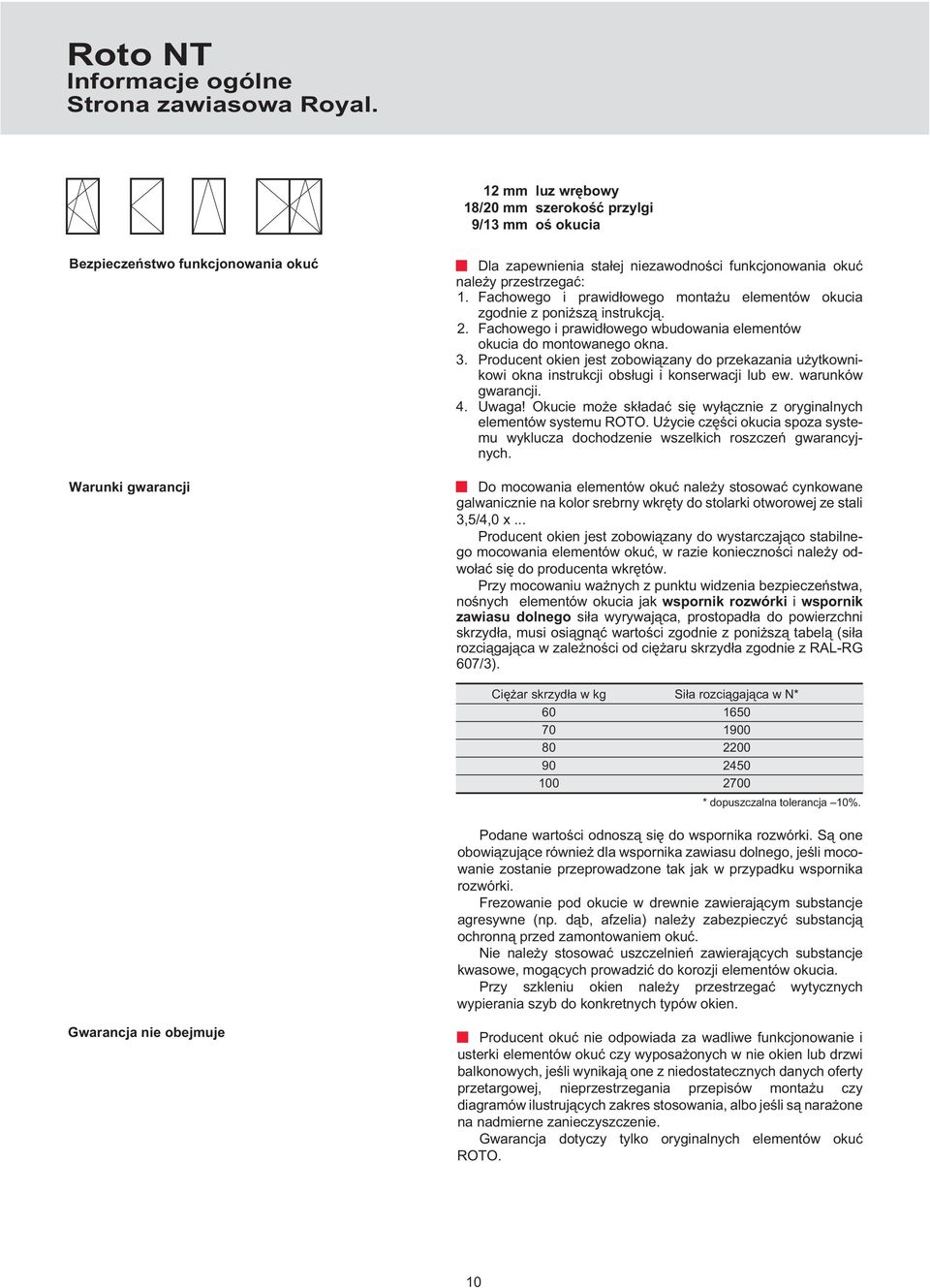

10 Roto NT Informacje ogólne Strona zawiasowa Royal. 12 mm luz wrębowy 18/20 mm szerokość przylgi 9/13 mm oś okucia Bezpieczeństwo funkcjonowania okuć Warunki gwarancji Dla zapewnienia stałej niezawodności funkcjonowania okuć należy przestrzegać: 1. Fachowego i prawidłowego montażu elementów okucia zgodnie z poniższą instrukcją. 2. Fachowego i prawidłowego wbudowania elementów okucia do montowanego okna. 3. Producent okien jest zobowiązany do przekazania użytkownikowi okna instrukcji obsługi i konserwacji lub ew. warunków gwarancji.. Uwaga! Okucie może składać się wyłącznie z oryginalnych elementów systemu ROTO. Użycie części okucia spoza systemu wyklucza dochodzenie wszelkich roszczeń gwarancyjnych. Do mocowania elementów okuć należy stosować cynkowane galwanicznie na kolor srebrny wkręty do stolarki otworowej ze stali 3,5/,0 x... Producent okien jest zobowiązany do wystarczająco stabilnego mocowania elementów okuć, w razie konieczności należy odwołać się do producenta wkrętów. Przy mocowaniu ważnych z punktu widzenia bezpieczeństwa, nośnych elementów okucia jak wspornik rozwórki i wspornik zawiasu dolnego siła wyrywająca, prostopadła do powierzchni skrzydła, musi osiągnąć wartości zgodnie z poniższą tabelą (siła rozciągająca w zależności od ciężaru skrzydła zgodnie z RAL-RG 607/3). Ciężar skrzydła w kg Siła rozciągająca w N* * dopuszczalna tolerancja 10%. Podane wartości odnoszą się do wspornika rozwórki. Są one obowiązujące również dla wspornika zawiasu dolnego, jeśli mocowanie zostanie przeprowadzone tak jak w przypadku wspornika rozwórki. Frezowanie pod okucie w drewnie zawierającym substancje agresywne (np. dąb, afzelia) należy zabezpieczyć substancją ochronną przed zamontowaniem okuć. Nie należy stosować uszczelnień zawierających substancje kwasowe, mogących prowadzić do korozji elementów okucia. Przy szkleniu okien należy przestrzegać wytycznych wypierania szyb do konkretnych typów okien. Gwarancja nie obejmuje Producent okuć nie odpowiada za wadliwe funkcjonowanie i usterki elementów okuć czy wyposażonych w nie okien lub drzwi balkonowych, jeśli wynikają one z niedostatecznych danych oferty przetargowej, nieprzestrzegania przepisów montażu czy diagramów ilustrujących zakres stosowania, albo jeśli są narażone na nadmierne zanieczyszczenie. Gwarancja dotyczy tylko oryginalnych elementów okuć ROTO. 10

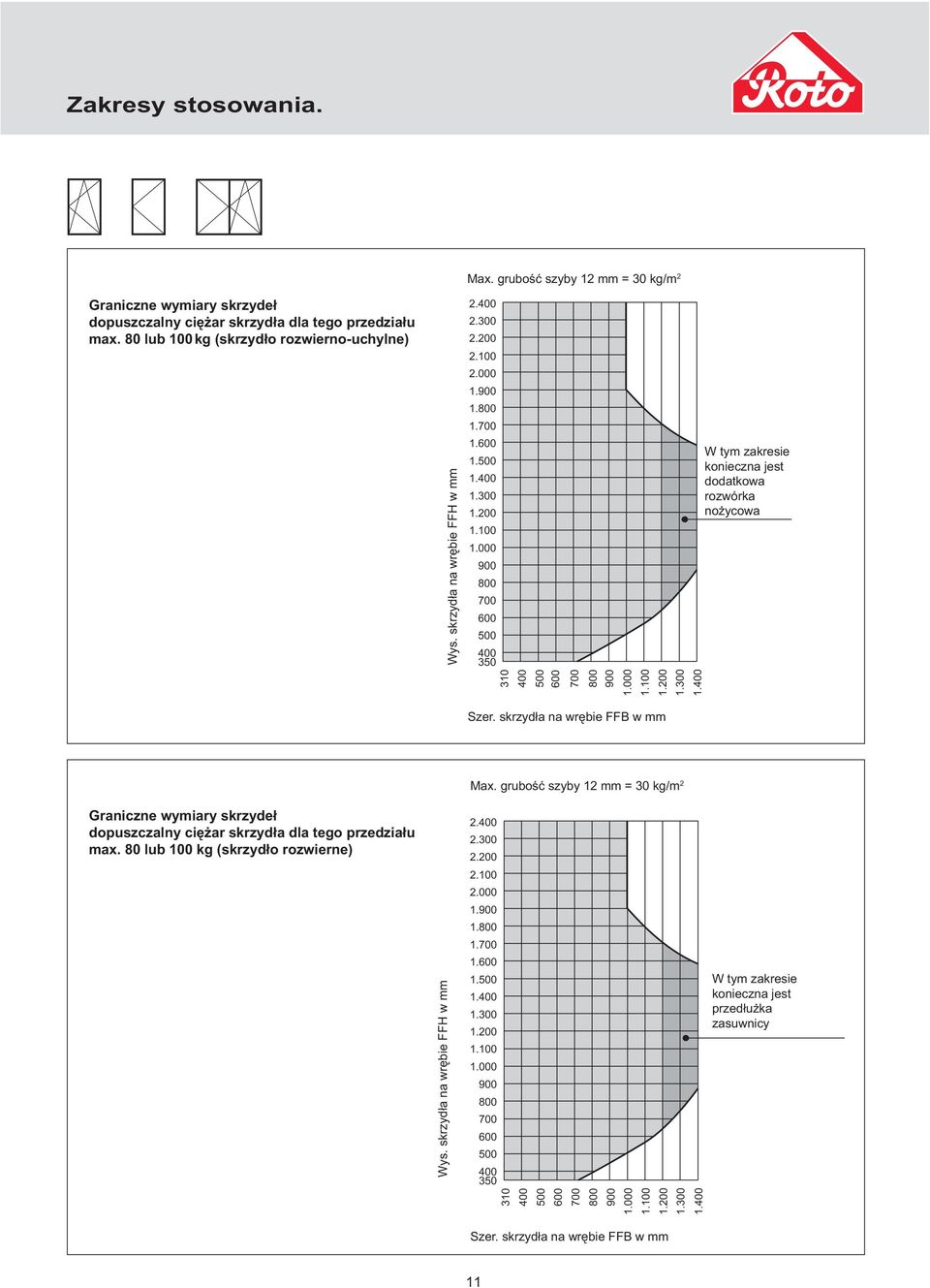

11 Zakresy stosowania. Max. grubość szyby 12 mm = 30 kg/m 2 Graniczne wymiary skrzydeł dopuszczalny ciężar skrzydła dla tego przedziału max. 80 lub 100 kg (skrzydło rozwierno-uchylne) W tym zakresie konieczna jest dodatkowa rozwórka nożycowa Wys. skrzydła na wrębie FFH w mm Szer. skrzydła na wrębie FFB w mm Max. grubość szyby 12 mm = 30 kg/m 2 Graniczne wymiary skrzydeł dopuszczalny ciężar skrzydła dla tego przedziału max. 80 lub 100 kg (skrzydło rozwierne) Wys. skrzydła na wrębie FFH w mm W tym zakresie konieczna jest przedłużka zasuwnicy Szer. skrzydła na wrębie FFB w mm 11

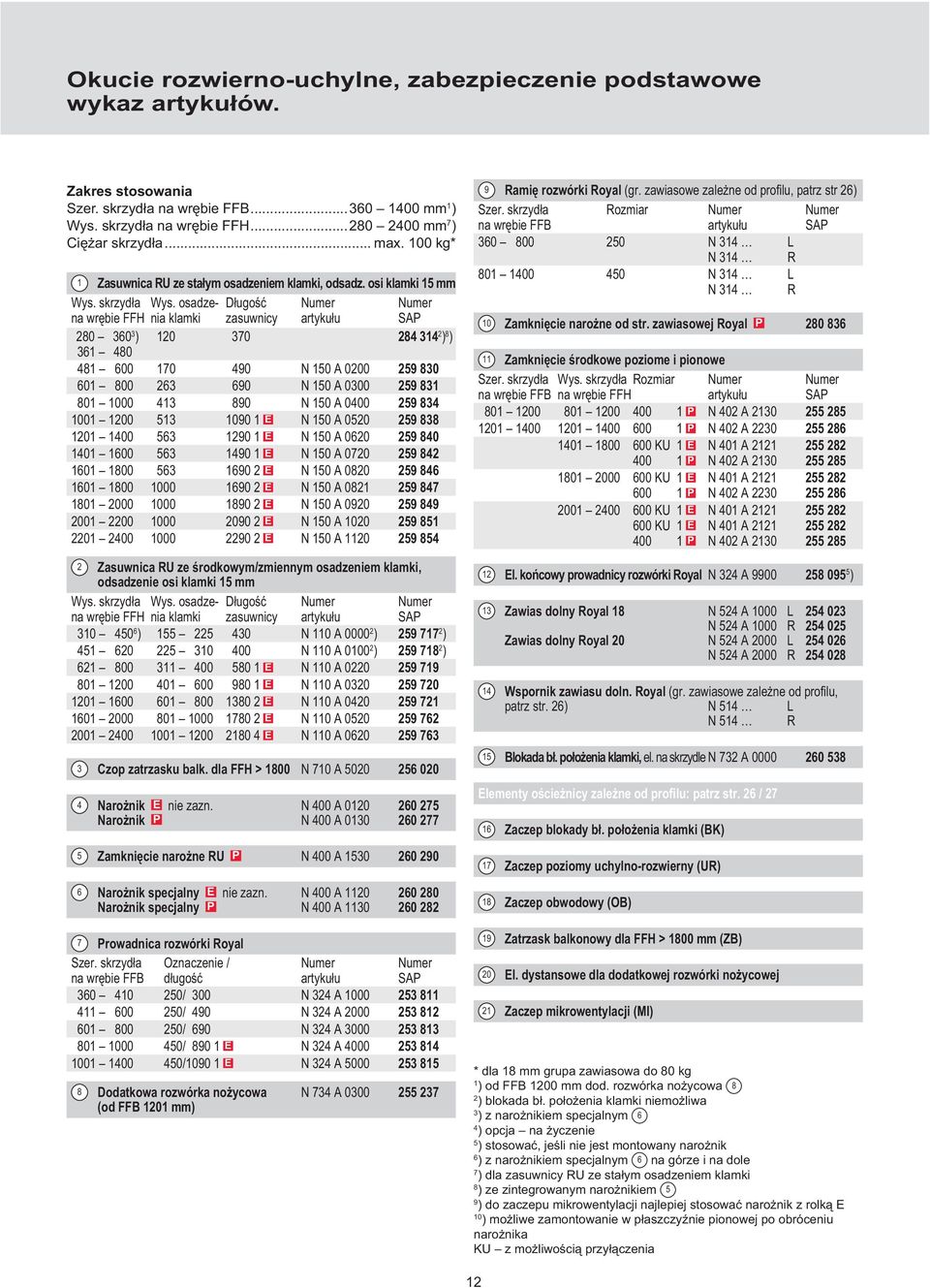

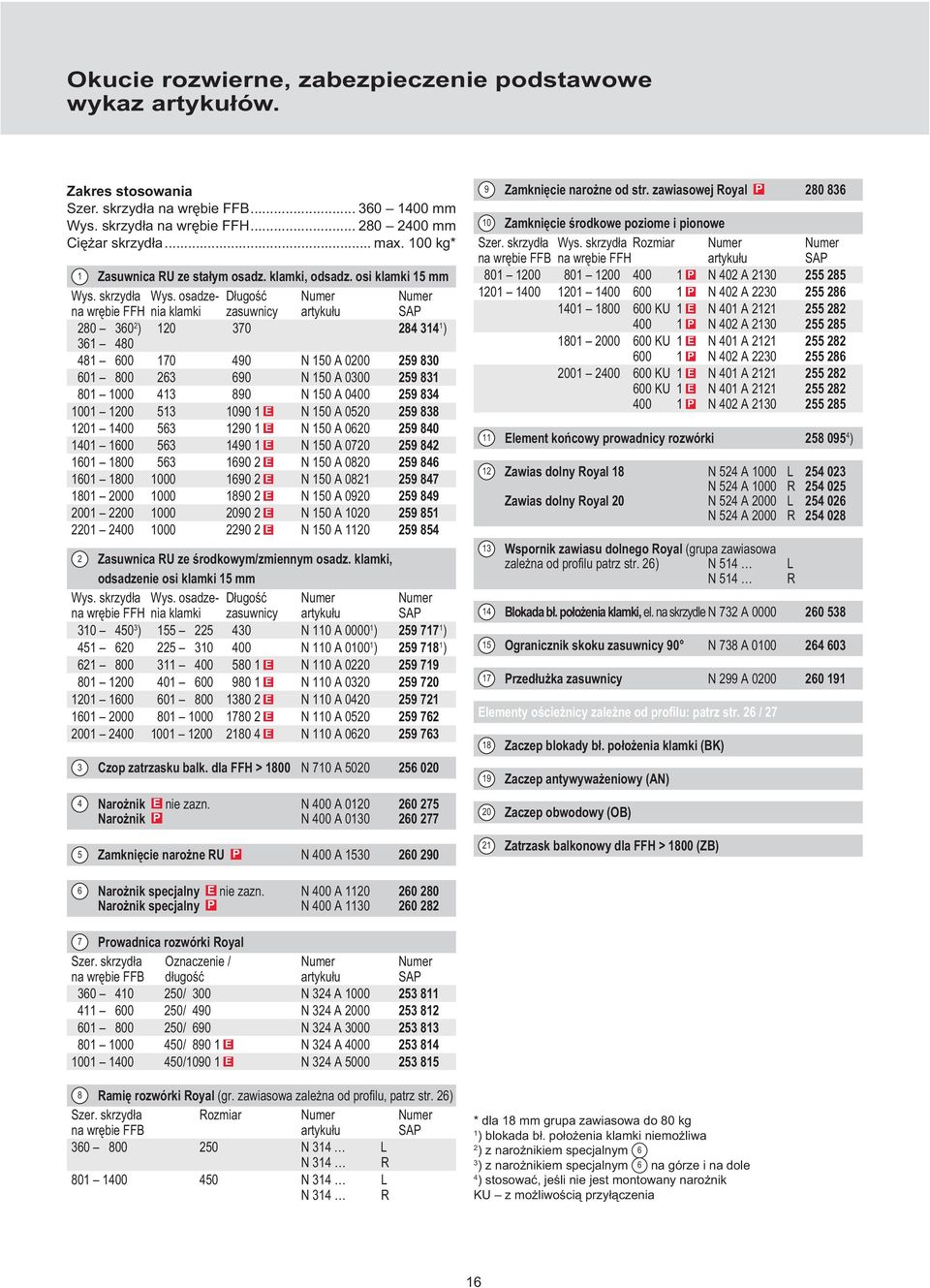

12 Okucie rozwierno-uchylne, zabezpieczenie podstawowe wykaz artykułów. Zakres stosowania Szer. skrzydła na wrębie FFB mm 1 ) Wys. skrzydła na wrębie FFH mm 7 ) Ciężar skrzydła... max. 100 kg* 1 Zasuwnica RU ze stałym osadzeniem klamki, odsadz. osi klamki 15 mm Wys. skrzydła Wys. osadze- Długość Numer Numer na wrębie FFH nia klamki zasuwnicy artykułu SAP ) ) 8 ) N 150 A N 150 A N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki, odsadzenie osi klamki 15 mm Wys. skrzydła Wys. osadze- Długość Numer Numer na wrębie FFH nia klamki zasuwnicy artykułu SAP ) N 110 A ) ) N 110 A ) ) E N 110 A E N 110 A E N 110 A E N 110 A E N 110 A Czop zatrzasku balk. dla FFH > 1800 N 710 A Narożnik E nie zazn. N 00 A Narożnik P N 00 A Zamknięcie narożne RU P N 00 A Narożnik specjalny E nie zazn. N 00 A Narożnik specjalny P N 00 A Prowadnica rozwórki Royal Szer. skrzydła Oznaczenie / Numer Numer na wrębie FFB długość artykułu SAP / 300 N 32 A / 90 N 32 A / 690 N 32 A / E N 32 A / E N 32 A Dodatkowa rozwórka nożycowa N 73 A (od FFB 1201 mm) 9 Ramię rozwórki Royal (gr. zawiasowe zależne od profilu, patrz str 26) Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP N 31 L N 31 R N 31 L N 31 R 10 Zamknięcie narożne od str. zawiasowej Royal P Zamknięcie środkowe poziome i pionowe Szer. skrzydła Wys. skrzydła Rozmiar Numer Numer na wrębie FFB na wrębie FFH artykułu SAP KU 1 P N 02 A KU 1 P N 02 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E E N 01 A KU 1 P P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A El. końcowy prowadnicy rozwórki Royal N 32 A ) 13 Zawias dolny Royal 18 N 52 A 1000 L N 52 A 1000 R Zawias dolny Royal 20 N 52 A 2000 L N 52 A 2000 R Wspornik zawiasu doln. Royal (gr. zawiasowe zależne od profilu, patrz str. 26) N 51 L N 51 R 15 Blokada bł. położenia klamki, el. na skrzydle N 732 A Elementy ościeżnicy zależne od profilu: patrz str. 26 / Zaczep blokady bł. położenia klamki (BK) 17 Zaczep poziomy uchylno-rozwierny (UR) 18 Zaczep obwodowy (OB) 19 Zatrzask balkonowy dla FFH > 1800 mm (ZB) 20 El. dystansowe dla dodatkowej rozwórki nożycowej 21 Zaczep mikrowentylacji (MI) * dla 18 mm grupa zawiasowa do 80 kg 1 ) od FFB 1200 mm dod. rozwórka nożycowa 8 2 ) blokada bł. położenia klamki niemożliwa 3 ) z narożnikiem specjalnym 6 ) opcja na życzenie 5 ) stosować, jeśli nie jest montowany narożnik 6 ) z narożnikiem specjalnym 6 na górze i na dole 7 ) dla zasuwnicy RU ze stałym osadzeniem klamki 8 ) ze zintegrowanym narożnikiem 5 9 ) do zaczepu mikrowentylacji najlepiej stosować narożnik z rolką E 10 ) możliwe zamontowanie w płaszczyźnie pionowej po obróceniu narożnika KU z możliwością przyłączenia 12

13 Zestawienie elementów okucia ) 10 ) ) Dane do zamówienia: patrz katalog klamek Roto BK

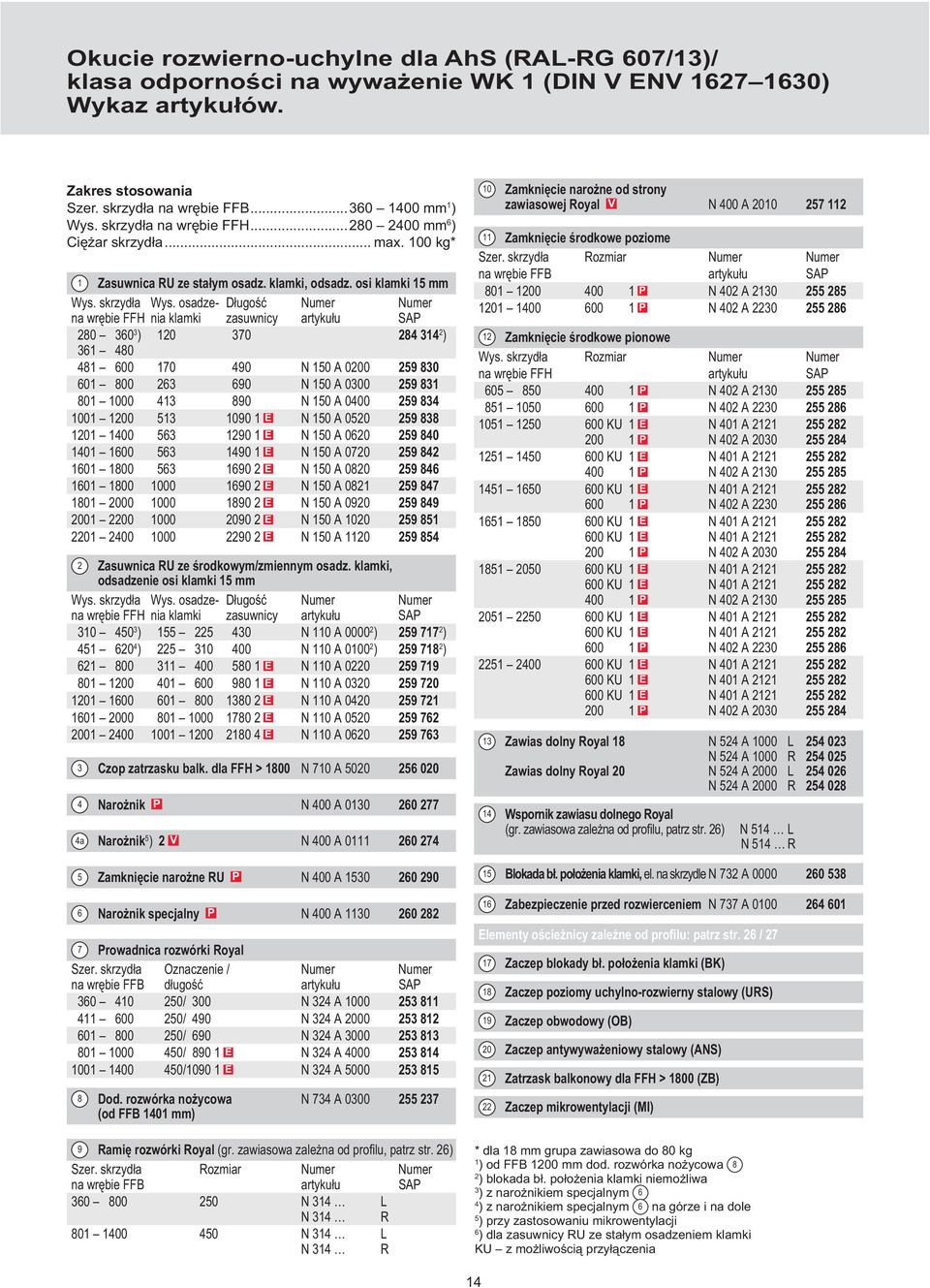

14 Okucie rozwierno-uchylne dla AhS (RAL-RG 607/13)/ klasa odporności na wyważenie WK 1 (DIN V ENV ) Wykaz artykułów. Zakres stosowania Szer. skrzydła na wrębie FFB mm 1 ) Wys. skrzydła na wrębie FFH mm 6 ) Ciężar skrzydła... max. 100 kg* 1 Zasuwnica RU ze stałym osadz. klamki, odsadz. osi klamki 15 mm Wys. skrzydła Wys. osadze- Długość Numer Numer na wrębie FFH nia klamki zasuwnicy artykułu SAP ) ) N 150 A N 150 A N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A Zasuwnica RU ze środkowym/zmiennym osadz. klamki, odsadzenie osi klamki 15 mm Wys. skrzydła Wys. osadze- Długość Numer Numer na wrębie FFH nia klamki zasuwnicy artykułu SAP ) N 110 A ) ) ) N 110 A ) ) ) E N 110 A ) E N 110 A ) E N 110 A ) E N 110 A ) E N 110 A Czop zatrzasku balk. dla FFH > 1800 N 710 A Narożnik P N 00 A a Narożnik 5 ) 2 V N 00 A Zamknięcie narożne RU P N 00 A Narożnik specjalny P N 00 A Prowadnica rozwórki Royal Szer. skrzydła Oznaczenie / Numer Numer na wrębie FFB długość artykułu SAP / 300 N 32 A / 90 N 32 A / 690 N 32 A / E N 32 A / E N 32 A Dod. rozwórka nożycowa N 73 A (od FFB 101 mm) 9 Ramię rozwórki Royal (gr. zawiasowa zależna od profilu, patrz str. 26) Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP N 31 L N 31 R N 31 L N 31 R 10 Zamknięcie narożne od strony zawiasowej Royal V N 00 A Zamknięcie środkowe poziome Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP KU 1 P N 02 A KU 1 P N 02 A Zamknięcie środkowe pionowe Wys. skrzydła Rozmiar Numer Numer na wrębie FFH artykułu SAP KU 1 P N 02 A KU 1 P N 02 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E E N 01 A KU 1 P P N 02 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A Zawias dolny Royal 18 N 52 A 1000 L N 52 A 1000 R Zawias dolny Royal 20 N 52 A 2000 L N 52 A 2000 R Wspornik zawiasu dolnego Royal (gr. zawiasowa zależna od profilu, patrz str. 26) N 51 L N 51 R 15 Blokada bł. położenia klamki, el. na skrzydle N 732 A Zabezpieczenie przed rozwierceniem N 737 A Elementy ościeżnicy zależne od profilu: patrz str. 26 / Zaczep blokady bł. położenia klamki (BK) 18 Zaczep poziomy uchylno-rozwierny stalowy (URS) 19 Zaczep obwodowy (OB) 20 Zaczep antywyważeniowy stalowy (ANS) 21 Zatrzask balkonowy dla FFH > 1800 (ZB) 22 Zaczep mikrowentylacji (MI) * dla 18 mm grupa zawiasowa do 80 kg 1 ) od FFB 1200 mm dod. rozwórka nożycowa 8 2 ) blokada bł. położenia klamki niemożliwa 3 ) z narożnikiem specjalnym 6 ) z narożnikiem specjalnym 6 na górze i na dole 5 ) przy zastosowaniu mikrowentylacji 6 ) dla zasuwnicy RU ze stałym osadzeniem klamki KU z możliwością przyłączenia 1

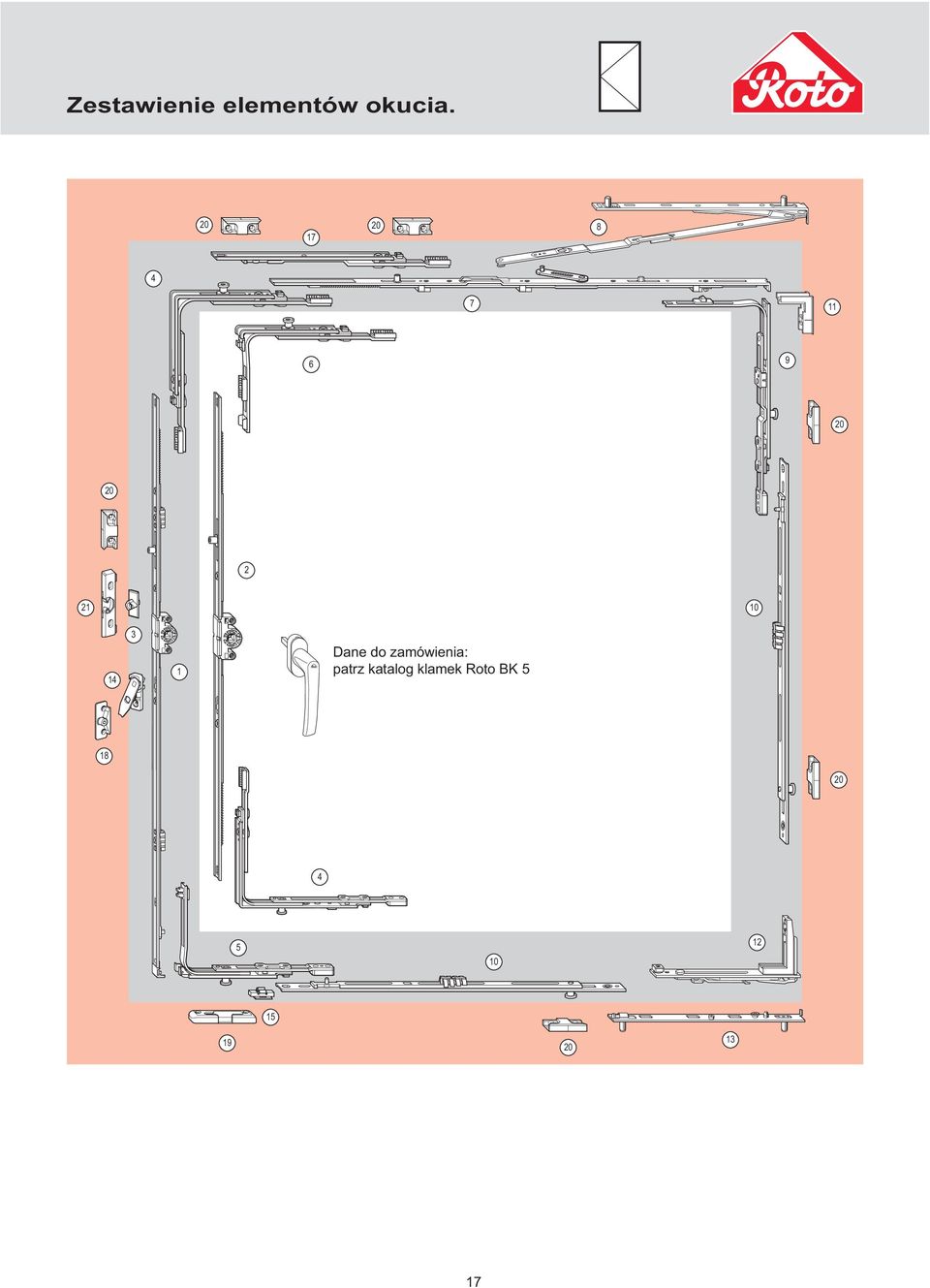

15 Zestawienie elementów okucia. AhS / WK 1 a Dane do zamówienia: patrz katalog klamek Roto BK

16 Okucie rozwierne, zabezpieczenie podstawowe wykaz artykułów. Zakres stosowania Szer. skrzydła na wrębie FFB mm Wys. skrzydła na wrębie FFH mm Ciężar skrzydła... max. 100 kg* 1 Zasuwnica RU ze stałym osadz. klamki, odsadz. osi klamki 15 mm Wys. skrzydła Wys. osadze- Długość Numer Numer na wrębie FFH nia klamki zasuwnicy artykułu SAP ) ) N 150 A N 150 A N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A Zasuwnica RU ze środkowym/zmiennym osadz. klamki, odsadzenie osi klamki 15 mm Wys. skrzydła Wys. osadze- Długość Numer Numer na wrębie FFH nia klamki zasuwnicy artykułu SAP ) N 110 A ) ) N 110 A ) ) E N 110 A E N 110 A E N 110 A E N 110 A E N 110 A Czop zatrzasku balk. dla FFH > 1800 N 710 A Narożnik E nie zazn. N 00 A Narożnik P N 00 A Zamknięcie narożne RU P N 00 A Zamknięcie narożne od str. zawiasowej Royal P Zamknięcie środkowe poziome i pionowe Szer. skrzydła Wys. skrzydła Rozmiar Numer Numer na wrębie FFB na wrębie FFH artykułu SAP KU 1 P N 02 A KU 1 P N 02 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E E N 01 A KU 1 P P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A Element końcowy prowadnicy rozwórki ) 12 Zawias dolny Royal 18 N 52 A 1000 L N 52 A 1000 R Zawias dolny Royal 20 N 52 A 2000 L N 52 A 2000 R Wspornik zawiasu dolnego Royal (grupa zawiasowa zależna od profilu patrz str. 26) N 51 L N 51 R 1 Blokada bł. położenia klamki, el. na skrzydle N 732 A Ogranicznik skoku zasuwnicy 90 N 738 A Przedłużka zasuwnicy N 299 A Elementy ościeżnicy zależne od profilu: patrz str. 26 / Zaczep blokady bł. położenia klamki (BK) 19 Zaczep antywyważeniowy (AN) 20 Zaczep obwodowy (OB) 21 Zatrzask balkonowy dla FFH > 1800 (ZB) 6 Narożnik specjalny E nie zazn. N 00 A Narożnik specjalny P N 00 A Prowadnica rozwórki Royal Szer. skrzydła Oznaczenie / Numer Numer na wrębie FFB długość artykułu SAP / 300 N 32 A / 90 N 32 A / 690 N 32 A / E N 32 A / E N 32 A Ramię rozwórki Royal (gr. zawiasowa zależna od profilu, patrz str. 26) Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP N 31 L N 31 R N 31 L N 31 R * dla 18 mm grupa zawiasowa do 80 kg 1 ) blokada bł. położenia klamki niemożliwa 2 ) z narożnikiem specjalnym 6 3 ) z narożnikiem specjalnym 6 na górze i na dole ) stosować, jeśli nie jest montowany narożnik KU z możliwością przyłączenia 16

17 Zestawienie elementów okucia Dane do zamówienia: patrz katalog klamek Roto BK

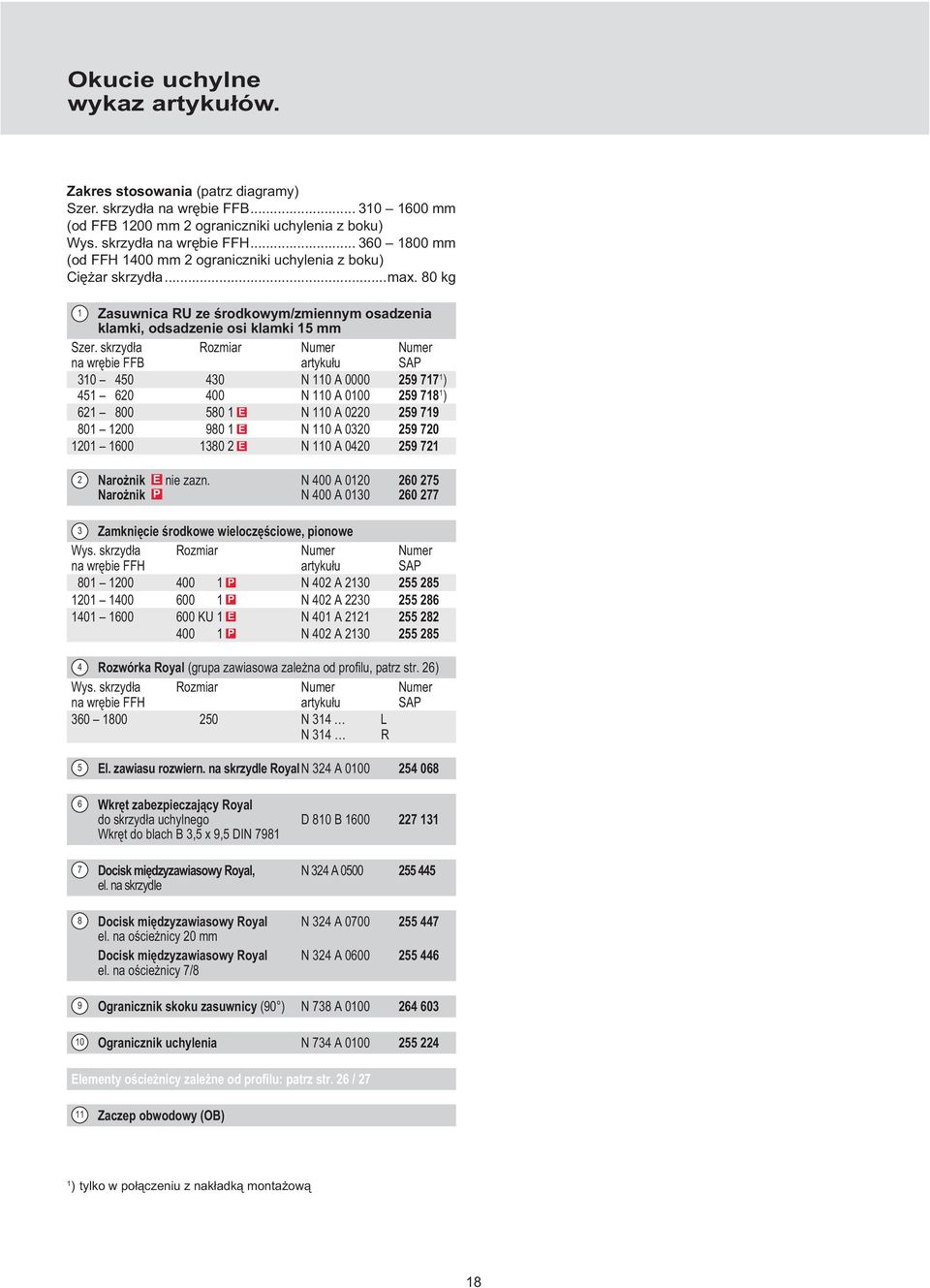

18 Okucie uchylne wykaz artykułów. Zakres stosowania (patrz diagramy) Szer. skrzydła na wrębie FFB mm (od FFB 1200 mm 2 ograniczniki uchylenia z boku) Wys. skrzydła na wrębie FFH mm (od FFH 100 mm 2 ograniczniki uchylenia z boku) Ciężar skrzydła...max. 80 kg 1 Zasuwnica RU ze środkowym/zmiennym osadzenia klamki, odsadzenie osi klamki 15 mm Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP E N 110 A ) E N 110 A ) E N 110 A E N 110 A E N 110 A Narożnik E nie zazn. N 00 A Narożnik P N 00 A Zamknięcie środkowe wieloczęściowe, pionowe Wys. skrzydła Rozmiar Numer Numer na wrębie FFH artykułu SAP KU 1 P N 02 A KU 1 P N 02 A KU 1 E N 01 A KU 1 P N 02 A Rozwórka Royal (grupa zawiasowa zależna od profilu, patrz str. 26) Wys. skrzydła Rozmiar Numer Numer na wrębie FFH artykułu SAP N 31 L N 31 R 5 El. zawiasu rozwiern. na skrzydle Royal N 32 A Wkręt zabezpieczający Royal do skrzydła uchylnego D 810 B Wkręt do blach B 3,5 x 9,5 DIN Docisk międzyzawiasowy Royal, N 32 A el. na skrzydle 8 Docisk międzyzawiasowy Royal N 32 A el. na ościeżnicy 20 mm Docisk międzyzawiasowy Royal N 32 A el. na ościeżnicy 7/8 9 Ogranicznik skoku zasuwnicy (90 ) N 738 A Ogranicznik uchylenia N 73 A Elementy ościeżnicy zależne od profilu: patrz str. 26 / Zaczep obwodowy (OB) 1 ) tylko w połączeniu z nakładką montażową 18

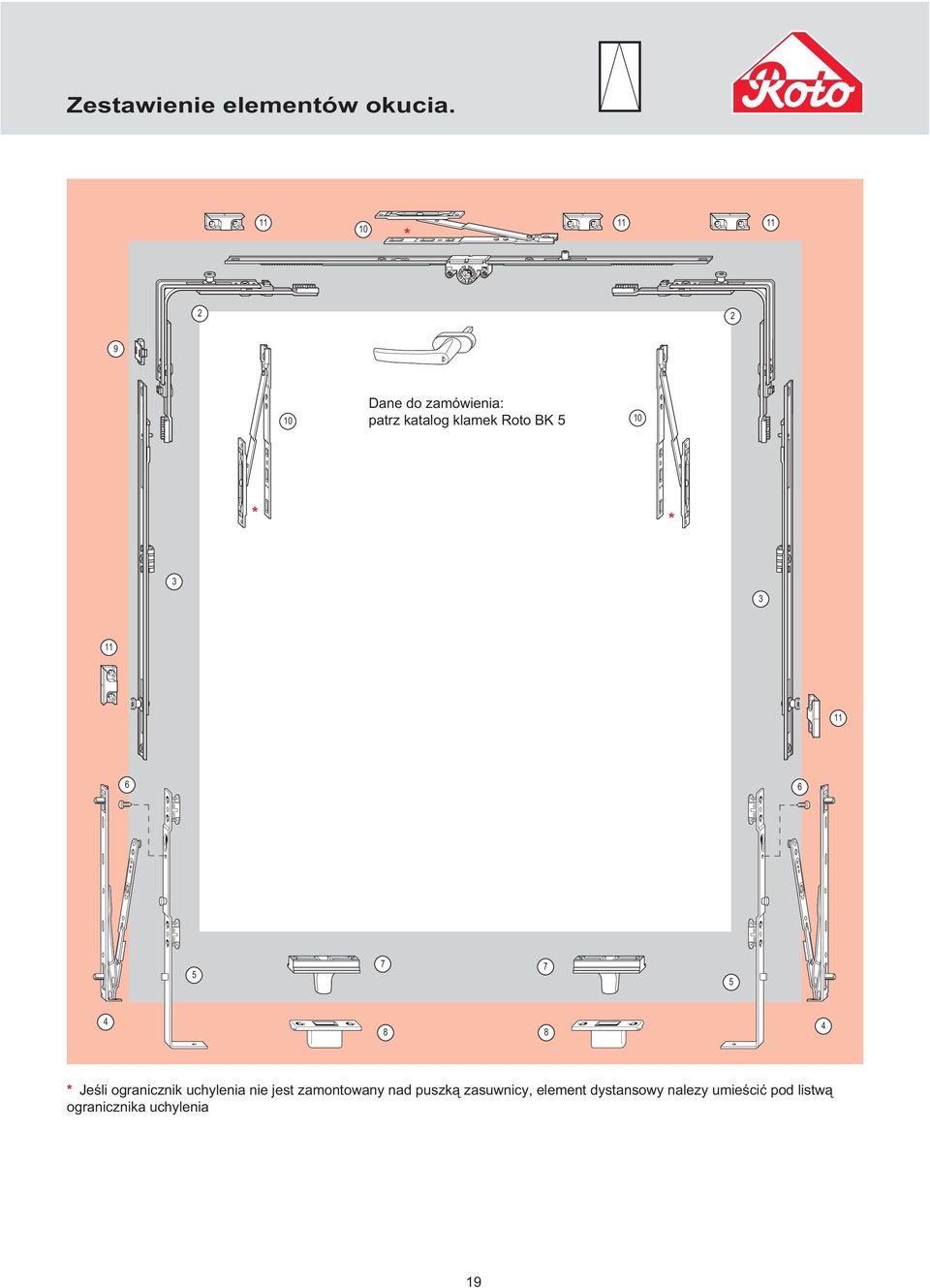

19 Zestawienie elementów okucia * Dane do zamówienia: patrz katalog klamek Roto BK * * * Jeśli ogranicznik uchylenia nie jest zamontowany nad puszką zasuwnicy, element dystansowy nalezy umieścić pod listwą ogranicznika uchylenia 19

20 Okucie rozwierne i rozwierno-uchylne, zabezpieczenie podstawowe Wykaz artykułów. Zakres stosowania Szer. skrzydła na wrębie FFB mm 1 ) Wys. skrzydła na wrębie FFH mm 8 ) Ciężar skrzydła... max. 100 kg* 1 Zasuwnica RU ze stałym osadzeniem klamki, odsadzenie osi klamki 15 mm Wys. skrzydła Wys. osadze- Długość Numer Numer na wrębie FFH nia klamki zasuwnicy artykułu SAP ) ) N 150 A N 150 A N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki, odsadzenie osi klamki 15 mm Wys. skrzydła Wys. osadze- Długość Numer Numer na wrębie FFH nia klamki zasuwnicy artykułu SAP ) N 110 A ) ) N 110 A ) ) E N 110 A E E N 110 A E N 110 A E N 110 A E N 110 A Czop zatrzasku balk. dla FFH > 1800 N 710 A Narożnik E nie zazn. N 00 A Narożnik P N 00 A Zamknięcie narożne RU P N 00 A Narożnik specjalny E nie zazn. N 00 A Narożnik specjalny P N 00 A Prowadnica rozwórki Royal Szer. skrzydła Oznaczenie / Numer Numer na wrębie FFB długość artykułu SAP / 300 N 32 A / 90 N 32 A / 690 N 32 A / E N 32 A / E N 32 A Dod. rozwórka nożycowa N 73 A (od FFB 100 mm) 9 Rozwórka Royal (grupa zawiasowa zależna od profilu patrz str. 26) Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP N 31 L N 31 R N 31 L N 31 R 10 Zamknięcie narożne od str. zawiasowej Royal P Zamknięcie środkowe poziome i pionowe Szer. skrzydła Wys. skrzydła Rozmiar Numer Numer na wrębie FFB na wrębie FFH artykułu SAP KU 1 P N 02 A KU 1 P N 02 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A El. końcowy prowadnicy rozwórki ) 13 Zawias dolny Royal 18 N 52 A 1000 L N 52 A 1000 R Zawias dolny Royal 20 N 52 A 2000 L N 52 A 2000 R Wspornik zawiasu dol. Royal (gr. zawiasowa zal. od profilu patrz str. 26) N 51 L N 51 R 15 Blokada bł. położenia klamki N 732 A el. na skrzydle 16 Prowadnica rozwórki Royal (skrzydło rozwierne) 7 ) Szer. skrzydła Oznaczenie / Numer Numer na wrębie FFB długość artykułu SAP / 300 N 32 A / 90 N 32 A / 690 N 32 A Rozwórka Royal (grupa zawiasowa zależna od profilu patrz str. 26) Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP N 31 L N 31 R 18 Przedłużka zasuwnicy Szer. skrzydła Oznaczenie / Numer Numer na wrębie FFB długość artykułu SAP E N 299 A E N 299 A E N 299 A E N 299 A Zasuwnica środkowa, stałe osadzenie klamki 5 ) Wys. skrzydła Osadzenie Długość Numer Numer na wrębie FFH dźwigni artykułu SAP ) N 296 A ) N 296 A N 296 A N 296 A N 296 A N 296 A

21 bez stałego słupka środkowego Zestawienie elementów okucia Montaż prowadnicy rozwórki patrz str Zasuwnica środkowa, środkowe/zmienne osadzenie klamki 5 ) Wys. skrzydła Osadzenie Długość Numer Numer na wrębie FFH dźwigni artykułu SAP ) N 291 A ) ) N 291 A N 291 A Zarzask balkonowy do zasuwnicy N 710 A środkowej dla FFH > 1800 mm 22 Zaczep blokady bł. położenia klamki N 732 A Elementy ościeżnicy zależne od profilu: patrz str. 26 / 27 2 Zaczep poziomy uchylno-rozwierny (UR) 25 Zaczep obwodowy (OB) 26 Zaczep antywyważeniowy (AN) 27 Klamka patrz katalog klamek Roto BK 5 * dla 18 mm grupa zawiasowa do 80 kg 1 ) od FFB 1200 mm dod. rozwórka nożycowa 8 2 ) blokada bł. położenia klamki niemożliwa 3 ) z narożnikiem specjalnym 6 ) z narożnikiem specjalnym 6 na górze i na dole 5 ) przy zasuwnicy środkowej przekręcić z prawej strony o bolec regulowany 6 ) stosować tylko wtedy, gdy nie jest montowany narożnik 7 ) od FFB 796 mm tylko w połączeniu z przedłużką zasuwnicy 18 8 ) dotyczy zasuwnic RU ze stałym osadzeniem klamki KU z możliwością przyłączenia 21

22 Okucie rozwierne i rozwierno-uchylne dla AhS (RAL-RG 607/13)/ klasa odporności na wyważenie WK 1 (DIN V ENV ) Wykaz artykułów. Zakres stosowania Szer. skrzydła na wrębie FFB mm 1 ) Wys. skrzydła na wrębie FFH mm 7 ) Ciężar skrzydła... max. 100 kg* 1 Zasuwnica RU ze stałym osadzeniem klamki, odsadzenie osi klamki 15 mm Wys. skrzydła Wys. osadze- Długość Numer Numer na wrębie FFH nia klamki zasuwnicy artykułu SAP ) ) N 150 A N 150 A N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A E N 150 A Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki, odsadzenie osi klamki 15 mm Wys. skrzydła Wys. osadze- Długość Numer Numer na wrębie FFH nia klamki zasuwnicy artykułu SAP ) N 110 A ) ) N 110 A ) ) E N 110 A E N 110 A ) E N 110 A E N 110 A E N 110 A Czop zatrzasku balk. dla FFH > 1800 N 710 A Narożnik P N 00 A Zamknięcie narożne RU P N 00 A Narożnik specjalny P N 00 A (FFH < 350 mm) 7 Prowadnica rozwórki Royal Szer. skrzydła Oznaczenie / Numer Numer na wrębie FFB długość artykułu SAP / 300 N 32 A / 90 N 32 A / 690 N 32 A / E N 32 A / E N 32 A Dod. rozwórka nożycowa N 73 A (od FFB 100 mm) 9 Rozwóka Royal (grupa zawiasowa zależna od profilu patrz str. 26) Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP N 31 L N 31 R N 31 L N 31 R 10 Zamknięcie narożne od strony zawiasowej Royal V N 00 A Zamknięcie środkowe poziome Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP KU 1 P N 02 A KU 1 P N 02 A Zamknięcie środkowe pionowe Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP KU 1 P N 02 A KU 1 P N 02 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E E N 01 A KU 1 P P N 02 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A KU 1 E N 01 A KU 1 E N 01 A KU 1 E N 01 A KU 1 P N 02 A Zawias dolny Royal 18 N 52 A 1000 L N 52 A 1000 R Zawias dolny Royal 20 N 52 A 2000 L N 52 A 2000 R Wspornik zawiasu dolnego Royal (grupa zawiasowa zależna od profilu patrz str. 26) N 51 L N 51 R 15 Blokada bł. położenia klamki, N 732 A el. na skrzydle 16 Zabezpieczenie przed rozwierceniem N 737 A Prowadnica rozwórki Royal (skrzydło rozwierne) 6 ) Szer. skrzydła Oznaczenie / Numer Numer na wrębie FFB długość artykułu SAP / 300 N 32 A / 90 N 32 A / 690 N 32 A Rozwórka Royal (grupa zawiasowa zależna od profilu patrz str. 26) Szer. skrzydła Rozmiar Numer Numer na wrębie FFB artykułu SAP N 31 L N 31 R 19 Przedłużka zasuwnicy Szer. skrzydła Oznaczenie / Numer Numer na wrębie FFB długość artykułu SAP E N 299 A E N 299 A E N 299 A E N 299 A

23 bez stałego słupka środkowego Zestawienie elementów okucia. AhS / WK Montaż prowadnicy rozwórki patrz str Zasuwnica środkowa, stałe osadzenie klamki 5 ) Wys. skrzydła Osadzenie Długość Numer Numer na wrębie FFH dźwigni artykułu SAP ) N 296 A ) N 296 A N 296 A N 296 A N 296 A N 296 A , Zasuwnica środkowa, środkowe/zmienne osadzenie klamki 5 ) Wys. skrzydła Osadzenie Długość Numer Numer na wrębie FFH dźwigni artykułu SAP ) N 291 A ) ) ) N 291 A N 291 A Zatrzask balkonowy do zasuwnicy N 710 A środkowej dla FFH > 1800 mm 23 Zaczep blokady bł. położenia klamki N 732 A Elementy ościeżnicy zależne od profilu: patrz str. 26 / Zaczep poziomy uchylno-rozwierny, stalowy (URS) 26 Zaczep obwodowy (OB) 27 Zaczep antywyważeniowy, stalowy (ANS) 28 Klamka zamykana na klucz patrz katalog klamek Roto BK 5 * dla 18 mm grupa zawiasowa do 80 kg 1 ) od FFB 1200 mm dod. rozwórka nożycowa 8 2 ) blokada bł. położenia klamki niemożliwa 3 ) z narożnikiem specjalnym 6 ) z narożnikiem specjalnym 6 na górze i na dole 5 ) przy zasuwnicy środkowej przekręcić z prawej strony o bolec regulowany 6 ) od FFB 796 mm tylko w połączeniu z przedłużką zasuwnicy 19 7 ) dotyczy zasuwnic RU ze stałym osadzeniem klamki KU z możliwością przyłączenia 23

24 2

25 Roto NT możliwości kombinacji zasuwnicy środkowej- / zasuwnicy RU. Zasuwnica środkowa / zasuwnica RU, stałe osadzenie klamki, odsadzenie osi klamki 15 mm Zasuwnica krawędziowa, stałe osadzenie dźwigni Wys. skrzydła Osadzenie Rozmiar Numer Numer na wrębie FFH dźwigni artykułu SAP N 296 A N 296 A N 296 A N 296 A N 296 A N 296 A Drzwi balkonowe Zasuwnica RU ze stałym osadzeniem klamki Blokada bł. położ. Numer Numer Numer Numer klamki możliwa artykułu SAP artykułu SAP X N 150 A X N 150 A lub N 150 A X N 150 A lub N 150 A X N 150 A X N 150 A X N 150 A lub N 150 A X N 150 A lub N 150 A X N 150 A X N 150 A lub N 150 A X N 150 A lub N 150 A Zasuwnica środkowa / zasuwnica RU, środkowe/zmienne osadzenie klamki, odsadzenie osi klamki 15 mm Zasuwnica krawędziowa, środkowe/zmienne osadzenie dźwigni Wys. skrzydła Osadzenie Rozmiar Numer Numer na wrębie FFH dźwigni artykułu SAP N 291 A N 291 A N 291 A N 291 A Drzwi balkonowe Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki Blokada bł. położ. Numer Numer Numer Numer klamki możliwa artykułu SAP artykułu SAP N 110 A ) ) N 110 A ) ) (FFH ) lub (FFH ) X N 110 A X N 110 A X N 110 A X N 110 A X N 110 A
