TECHNIKA KTÓRA PORUSZA MACO WENTYLACJA. MACO Wrębowy wentyl okienny. Instrukcja montażu

Wielkość: px
Rozpocząć pokaz od strony:

Download "TECHNIKA KTÓRA PORUSZA MACO WENTYLACJA. MACO Wrębowy wentyl okienny. Instrukcja montażu"

Transkrypt

1 TECHNIKA KTÓRA PORUSZA MACO MACO Wrębowy wentyl okienny Instrukcja montażu

2 2 MACO

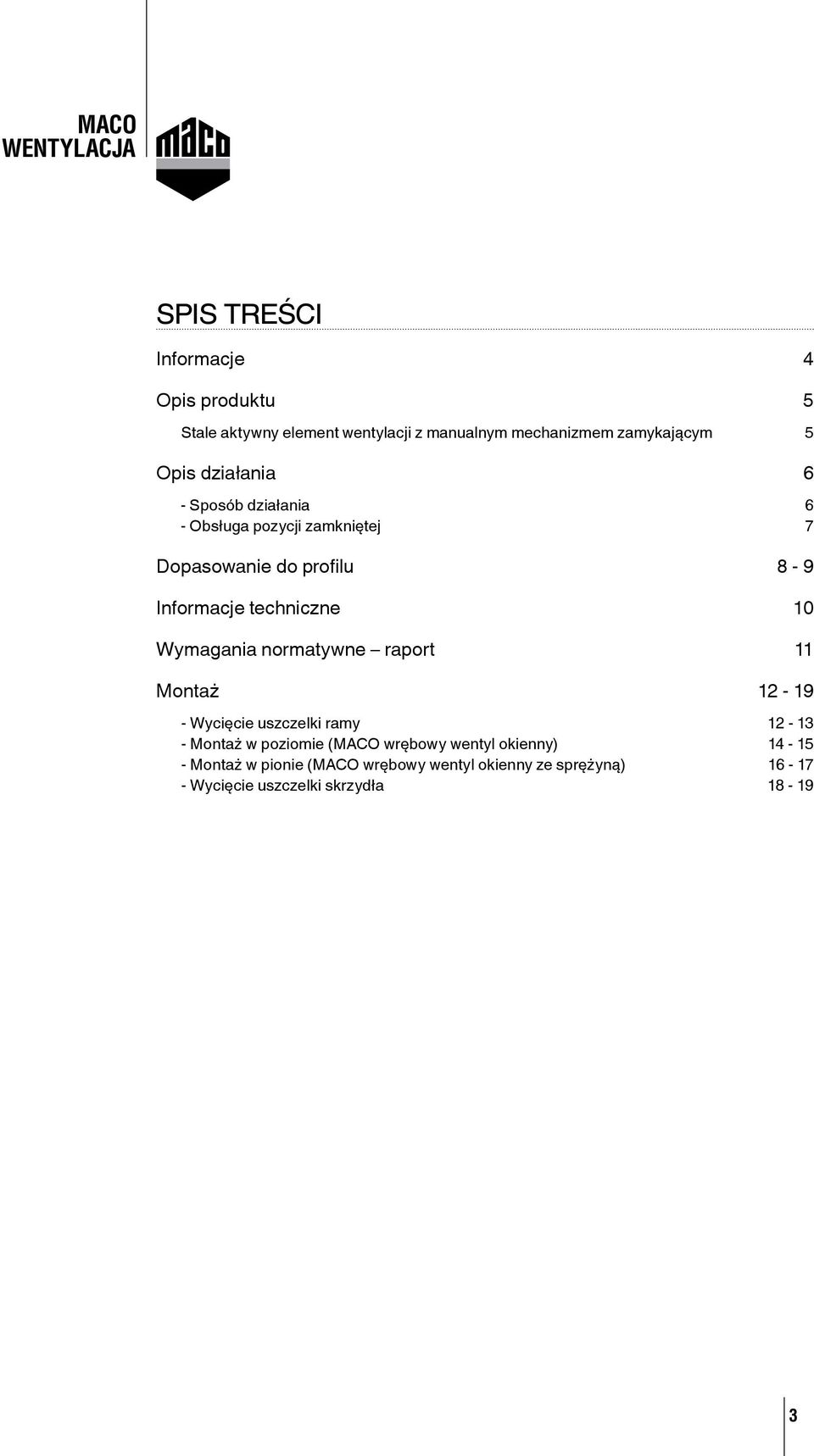

3 SPIS TREŚCI Informacje 4 Opis produktu 5 Stale aktywny element wentylacji z manualnym mechanizmem zamykającym 5 Opis działania 6 - Sposób działania 6 - Obsługa pozycji zamkniętej 7 Dopasowanie do profilu 8-9 Informacje techniczne 10 Wymagania normatywne raport 11 Montaż Wycięcie uszczelki ramy Montaż w poziomie (MACO wrębowy wentyl okienny) Montaż w pionie (MACO wrębowy wentyl okienny ze sprężyną) Wycięcie uszczelki skrzydła

4 Informacje Wrębowy wentyl okienny może być używany do wentylacji pomieszczeń. Wrębowy wentyl okienny jest niezależny od okuć i może być używany zarówno w budownictwie nowym jak i budynkach po renowacji. Montaż elementów musi być zgodny z instrukcją montażu. Jeśli to możliwe należy zlecić montaż odpowiednim fachowcom. Nie wprowadzać zmian we wrębowym wentylu okiennym. Wrębowy wentyl okienny należy utrzymywać w dobrym stanie technicznym. Wewnętrzne i zewnętrzne otwory wentylacyjne nie mogą być zamknięte lub zmienione (patrz instrukcja obsługi i konserwacji). W razie uszkodzenia naprawę zlecić odpowiednim fachowcom. Nie naprawiać wrębowego wentyla okiennego samodzielnie. Wszelkie wytyczne oraz wskazówki dotyczące użytkowania oraz bezpieczeństwa stosować z elementów okiennych. Uwaga: Ryzyko obrażeń przy obsłudze element okiennego! W razie stwierdzenia wady nie używać! Proszę wezwać odpowiedniego fachowca! Odpowiednia wymiana powietrza Do użytku w pomieszczeniach mieszkalnych Do użytku w sypialniach Wentylacja podczas nieobecności Optymalna wentylacja minimalna Wiatr i pogoda Brak przeciągów Bezpieczeństwo Okna są zaryglowane Robactwo Brak dostępu Temperatura Kontrolowany przepływ powietrza Wilgotność Usuwanie wilgoci 4

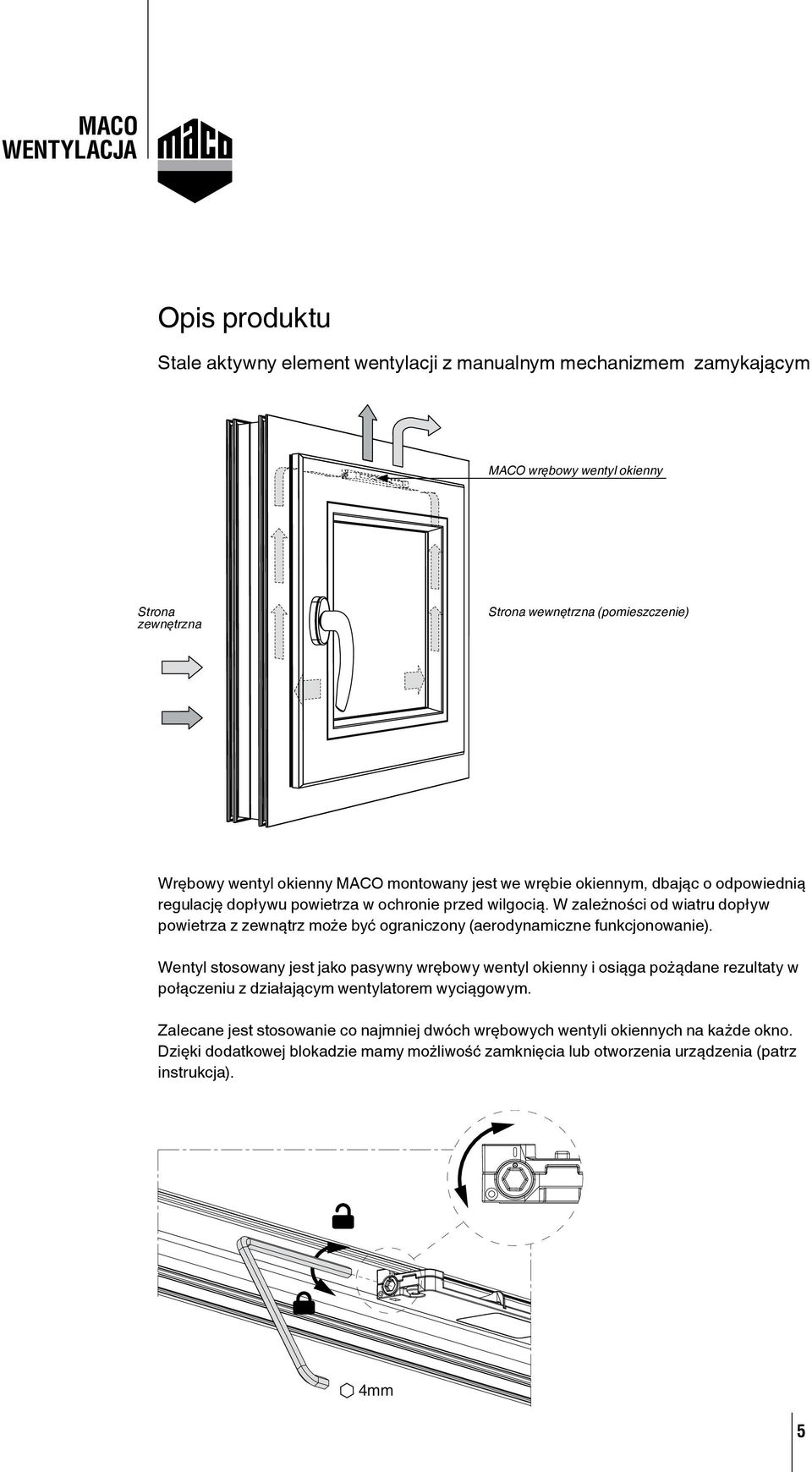

5 Opis produktu Stale aktywny element wentylacji z manualnym mechanizmem zamykającym MACO wrębowy wentyl okienny Strona zewnętrzna Strona wewnętrzna (pomieszczenie) Wrębowy wentyl okienny MACO montowany jest we wrębie okiennym, dbając o odpowiednią regulację dopływu powietrza w ochronie przed wilgocią. W zależności od wiatru dopływ powietrza z zewnątrz może być ograniczony (aerodynamiczne funkcjonowanie). Wentyl stosowany jest jako pasywny wrębowy wentyl okienny i osiąga pożądane rezultaty w połączeniu z działającym wentylatorem wyciągowym. Zalecane jest stosowanie co najmniej dwóch wrębowych wentyli okiennych na każde okno. Dzięki dodatkowej blokadzie mamy możliwość zamknięcia lub otworzenia urządzenia (patrz instrukcja). 4mm 5

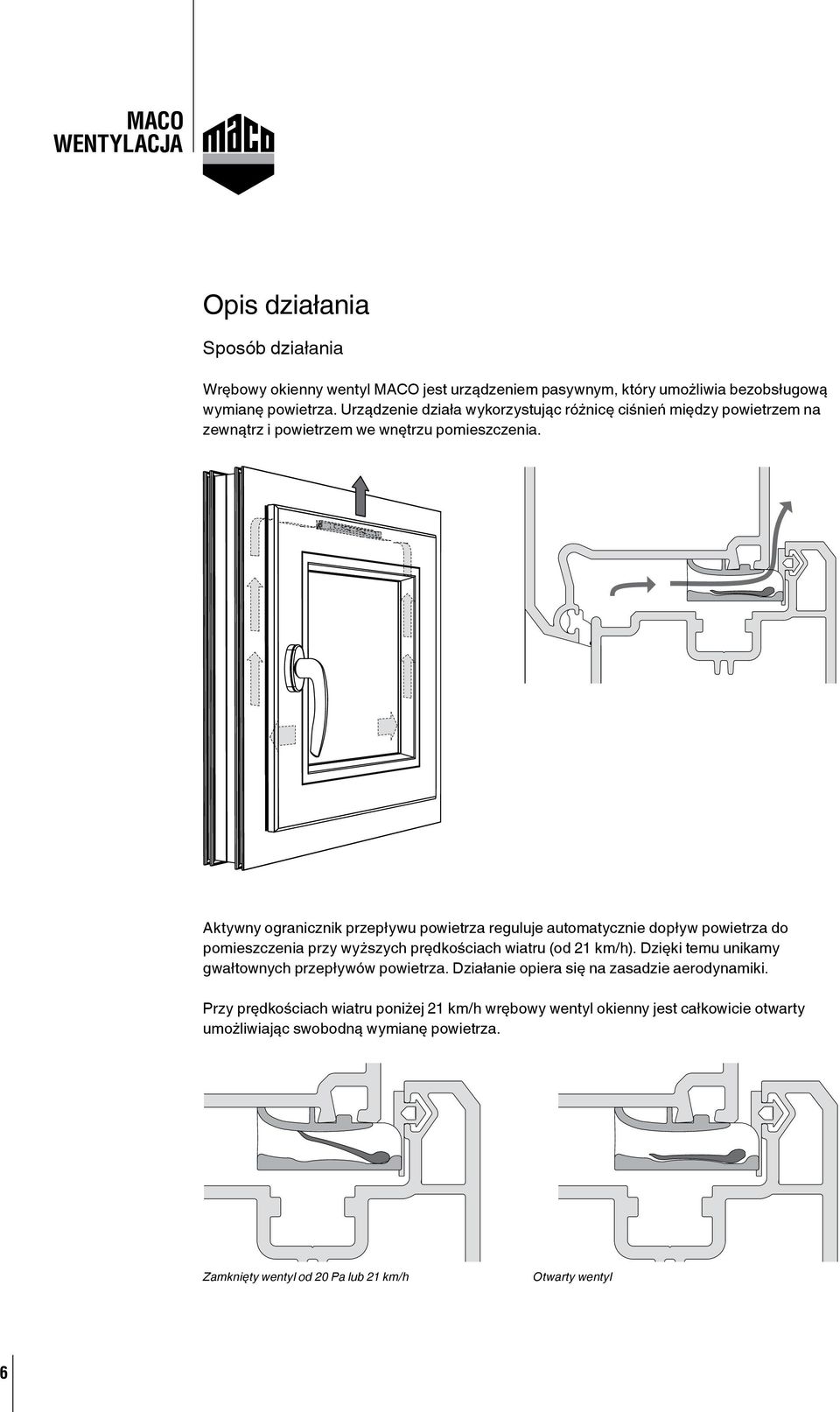

6 Opis działania Sposób działania Wrębowy okienny wentyl MACO jest urządzeniem pasywnym, który umożliwia bezobsługową wymianę powietrza. Urządzenie działa wykorzystując różnicę ciśnień między powietrzem na zewnątrz i powietrzem we wnętrzu pomieszczenia. Aktywny ogranicznik przepływu powietrza reguluje automatycznie dopływ powietrza do pomieszczenia przy wyższych prędkościach wiatru (od 21 km/h). Dzięki temu unikamy gwałtownych przepływów powietrza. Działanie opiera się na zasadzie aerodynamiki. Przy prędkościach wiatru poniżej 21 km/h wrębowy wentyl okienny jest całkowicie otwarty umożliwiając swobodną wymianę powietrza. Zamknięty wentyl od 20 Pa lub 21 km/h Otwarty wentyl 6

7 Obsługa pozycji zamkniętej Zamkniecie wrębowego wentyla okiennego następuje po przekręceniu blokady kluczem imbusowym. Po przekręceniu kluczem dopływ powietrza zostaje przerwany. 4mm 7

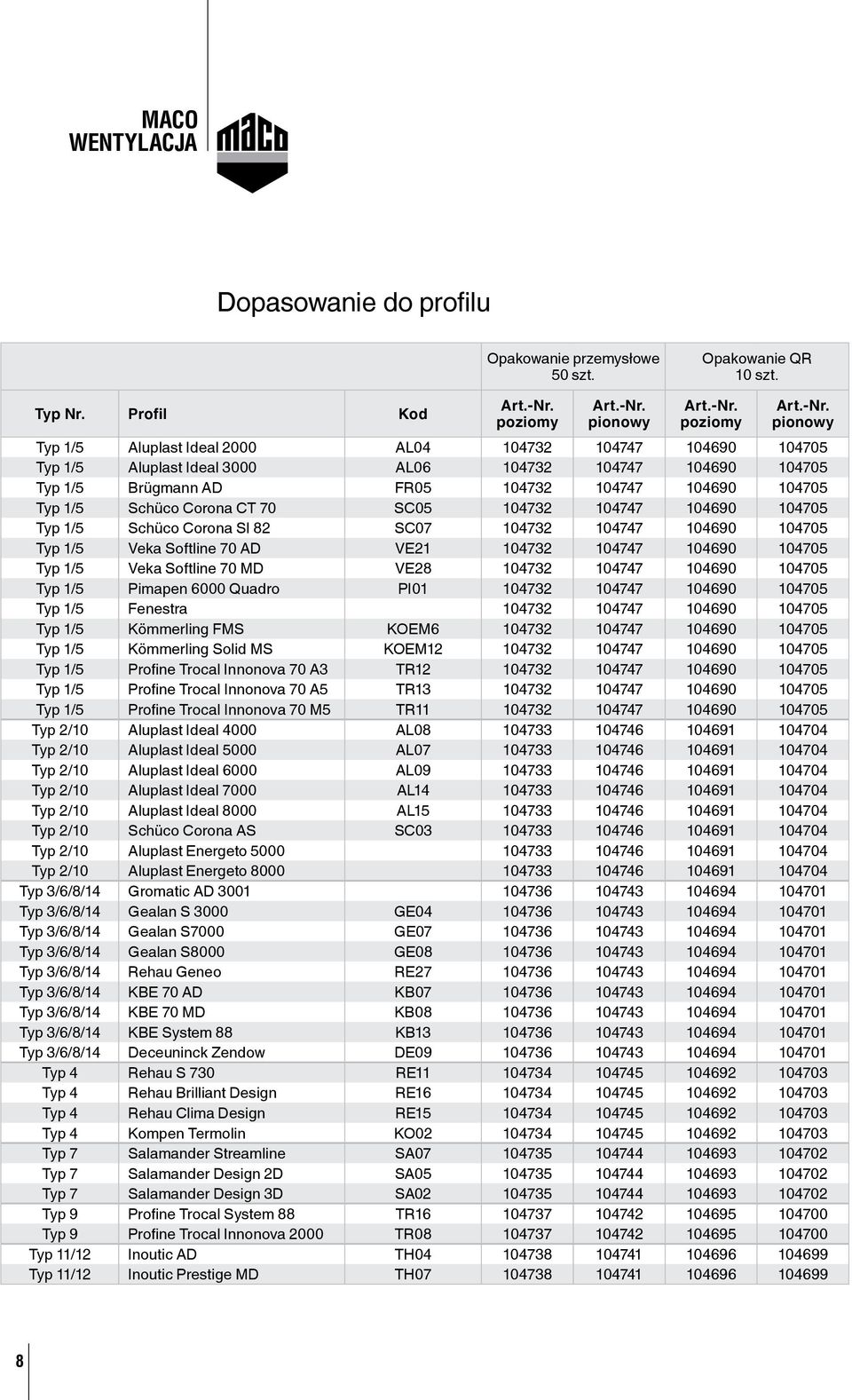

8 Dopasowanie do profilu Opakowanie przemysłowe 50 szt. Opakowanie QR 10 szt. Typ Nr. Profil Kod Art.-Nr. poziomy Art.-Nr. pionowy Art.-Nr. poziomy Art.-Nr. pionowy Typ 1/5 Aluplast Ideal 2000 AL Typ 1/5 Aluplast Ideal 3000 AL Typ 1/5 Brügmann AD FR Typ 1/5 Schüco Corona CT 70 SC Typ 1/5 Schüco Corona SI 82 SC Typ 1/5 Veka Softline 70 AD VE Typ 1/5 Veka Softline 70 MD VE Typ 1/5 Pimapen 6000 Quadro PI Typ 1/5 Fenestra Typ 1/5 Kömmerling FMS KOEM Typ 1/5 Kömmerling Solid MS KOEM Typ 1/5 Profine Trocal Innonova 70 A3 TR Typ 1/5 Profine Trocal Innonova 70 A5 TR Typ 1/5 Profine Trocal Innonova 70 M5 TR Typ 2/10 Aluplast Ideal 4000 AL Typ 2/10 Aluplast Ideal 5000 AL Typ 2/10 Aluplast Ideal 6000 AL Typ 2/10 Aluplast Ideal 7000 AL Typ 2/10 Aluplast Ideal 8000 AL Typ 2/10 Schüco Corona AS SC Typ 2/10 Aluplast Energeto Typ 2/10 Aluplast Energeto Typ 3/6/8/14 Gromatic AD Typ 3/6/8/14 Gealan S 3000 GE Typ 3/6/8/14 Gealan S7000 GE Typ 3/6/8/14 Gealan S8000 GE Typ 3/6/8/14 Rehau Geneo RE Typ 3/6/8/14 KBE 70 AD KB Typ 3/6/8/14 KBE 70 MD KB Typ 3/6/8/14 KBE System 88 KB Typ 3/6/8/14 Deceuninck Zendow DE Typ 4 Rehau S 730 RE Typ 4 Rehau Brilliant Design RE Typ 4 Rehau Clima Design RE Typ 4 Kompen Termolin KO Typ 7 Salamander Streamline SA Typ 7 Salamander Design 2D SA Typ 7 Salamander Design 3D SA Typ 9 Profine Trocal System 88 TR Typ 9 Profine Trocal Innonova 2000 TR Typ 11/12 Inoutic AD TH Typ 11/12 Inoutic Prestige MD TH

9 Opakowanie przemysłowe 50 szt. Opakowanie QR 10 szt. Typ Nr. Profil Kod Art.-Nr. poziomy Art.-Nr. pionowy Art.-Nr. poziomy Art.-Nr. pionowy Typ 13/15 Kömmerling Euro Futur AD KOEM Typ 13/15 Kömmerling Euro Futur MD KOEM Typ 13/15 Kömmerling 88+ KOEM Typ 13/15 Kömmerling K-Vision KOEM Typ 13/15 Kömmerling Evolution 70 KOEM Typ 13/15 KBE Emotion 70 KB Typ 13/15 Wymar 3000 AD WY Uszczelki Opis Uszczelka Kolor Art.-Nr. Uszczelka ramowa 150 mm 4 mm rowek czarny szary Uszczelka ramowa 150 mm 2,5 mm rowek czarny szary Uszczelka skrzydłowa 140 mm 4 mm rowek czarny szary Uszczelka skrzydłowa 140 mm 2,5 mm rowek czarny szary

10 Informacje techniczne 12 27,5 140 Wrębowy wentyl okienny MACO Przepływ powietrza 1.) przy 2 Pa Przepływ powietrza 1.) przy 4 Pa Przepływ powietrza 1.) przy 8 Pa Przepływ powietrza 1.) przy 10 Pa Przepływ powietrza 1.) przy 20 Pa Wymiary (L x B x H) Wydajność ok. 3,1 m 3 /h ok. 4,0 m 3 /h ok. 5,5 m 3 /h ok. 6,5 m 3 /h ok. 9,5 m 3 /h 140 mm x 27,5 mm x 12 mm Uszczelki Uszczelka ramowa, dwie szerokości (2,5-3,5 mm), (3,5-4,5 mm) kolor: czarny /szary długość: 150 mm Uszczelka skrzydłowa, dwie szerokości (2,5-3,5 mm), (3,5-4,5 mm) kolor: czarny /szary długość: 140 mm 1.) Przepływ powietrza zależny jest od rodzaju profili i okucia. Przepływ powietrza mierzony przy zastosowaniu dwóch wrębowych wentyli okiennych Maco na okno. 10

11 Wymagania normatywne raport Wodoszczelność wg DIN EN i DIN EN Wodoszczelność Brak wody do ciśnienia 600 Pa Przepuszczalność powietrza DIN EN Klasa 3 Izolacja akustyczna DIN EN ISO Klasa 4 (do 48 db) Bezpieczeństwo przed włamaniem Testy RC 2 Tak Zastosowane materiały PVC odporne na pleśń Tak 11

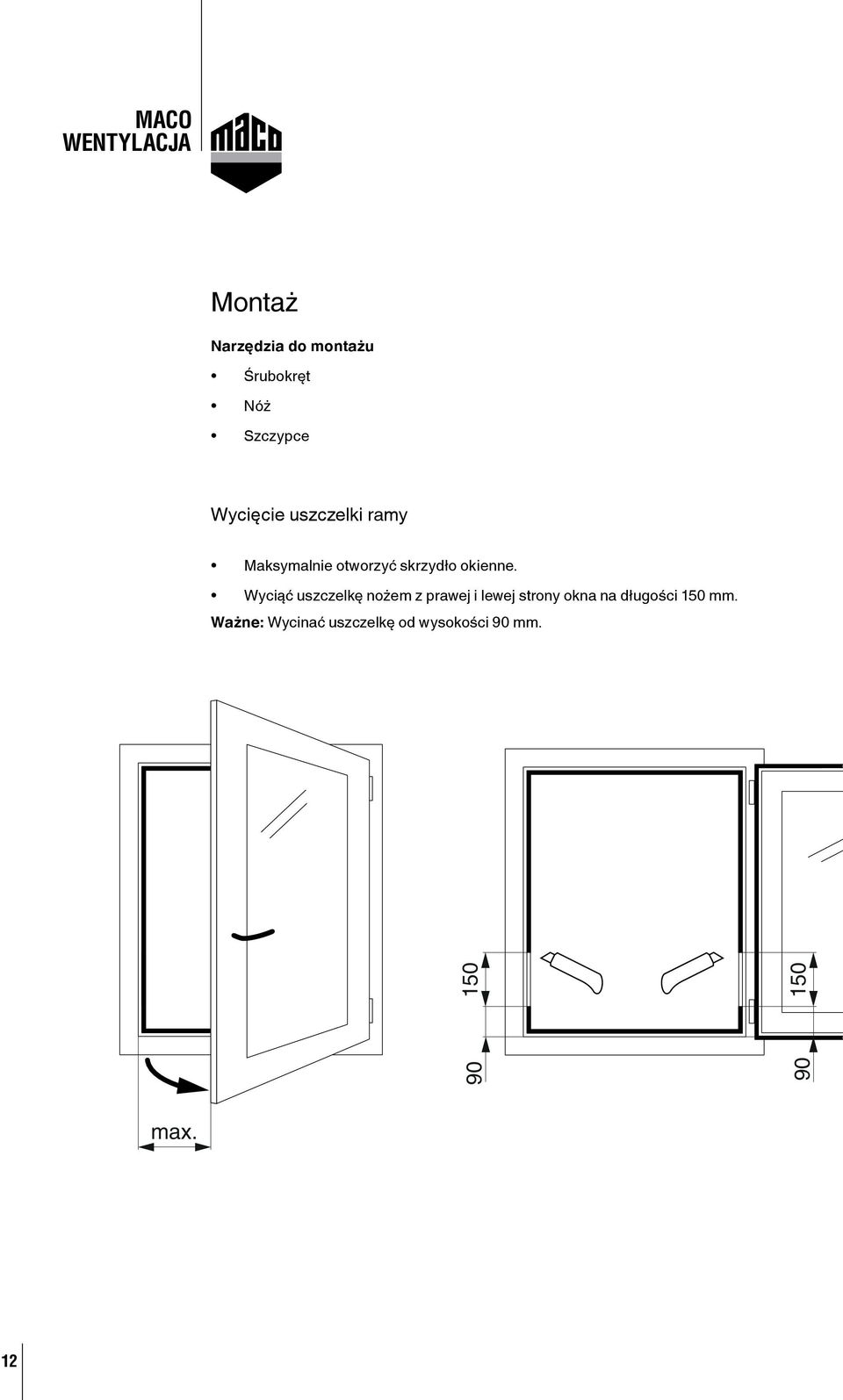

12 Montaż Narzędzia do montażu Śrubokręt Nóż Szczypce Wycięcie uszczelki ramy Maksymalnie otworzyć skrzydło okienne. Wyciąć uszczelkę nożem z prawej i lewej strony okna na długości 150 mm. Ważne: Wycinać uszczelkę od wysokości 90 mm max. 12

13 Po wycięciu uszczelki w ramie zamocować na prawej i lewej stronie uszczelkę ramową wrębowego wentyla okiennego. 13

14 Montaż w poziomie (MACO wrębowy wentyl okienny) Standardowy montaż wrębowego wentyla okiennego jest w poziomie, używamy w takim wypadku wrębowego wentyla okiennego bez sprężyny! Maco zaleca stosowanie co najmniej dwóch wrębowych wentyli okiennych na skrzydło okienne. Dla dwóch wrębowych wentyli okiennych MACO wymierzyć w górnej części wrębu okiennego 280 mm lub dwa razy po 140 mm. Wymiar Y jest zależny od dostępnego miejsca. Zalecenie: Idealnym miejscem na wrębowe wentyle okienne jest środkowe umieszczenie na ramie Y Przed montażem proszę sprawdzić czy urządzenie działa prawidłowo poprzez dmuchnięcie we wrębowy wentyl okienny. Klapka powinna zatrzymać przepływ powietrza w przypadku ustawienia urządzenia w trybie aktywnym. Jeśli klapka nie działa należy wentyl uaktywnić kluczem imbusowym. 14

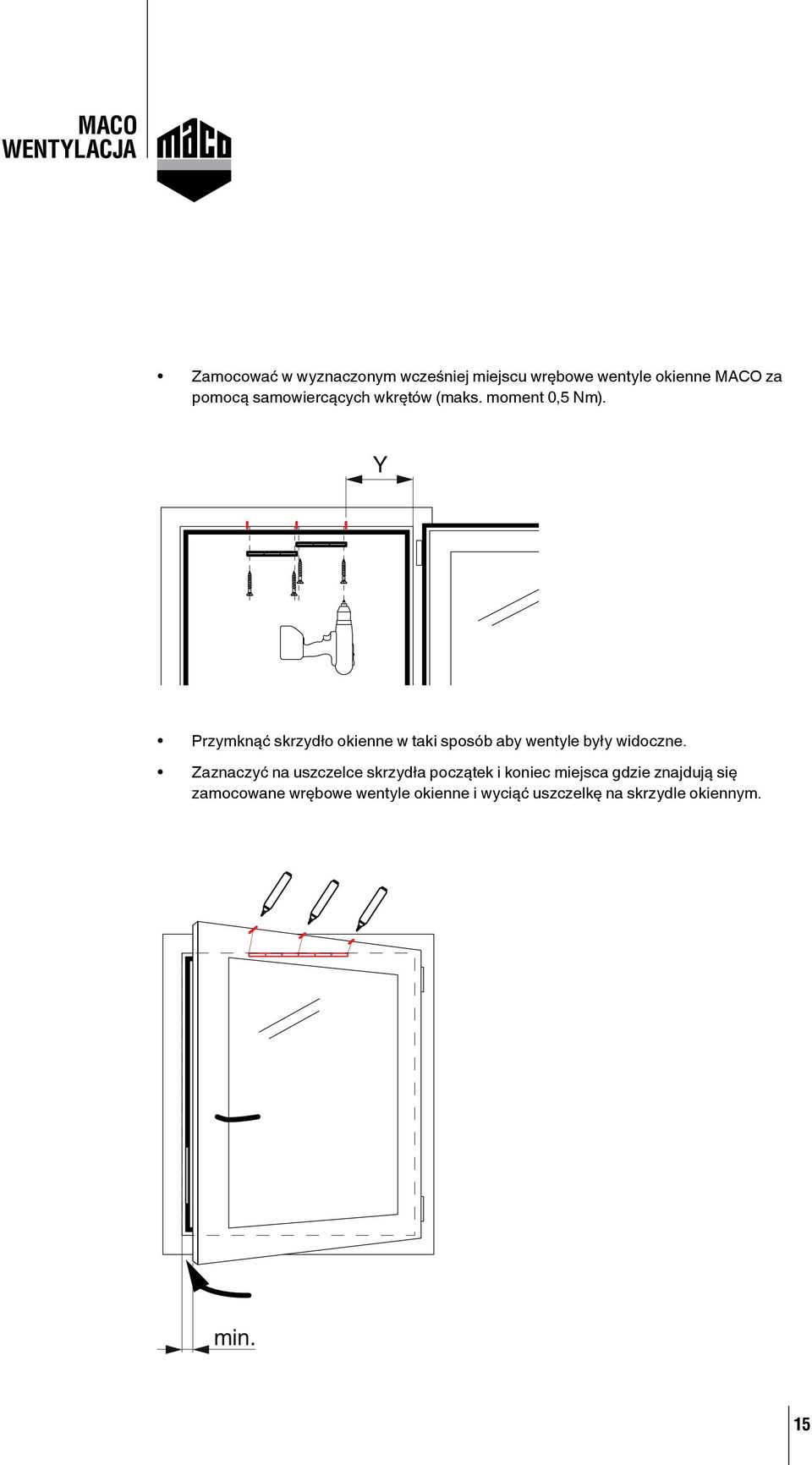

15 Zamocować w wyznaczonym wcześniej miejscu wrębowe wentyle okienne MACO za pomocą samowiercących wkrętów (maks. moment 0,5 Nm). Y Przymknąć skrzydło okienne w taki sposób aby wentyle były widoczne. Zaznaczyć na uszczelce skrzydła początek i koniec miejsca gdzie znajdują się zamocowane wrębowe wentyle okienne i wyciąć uszczelkę na skrzydle okiennym. min. 15

16 Montaż w pionie (MACO wrębowy wentyl okienny ze sprężyną) Montaż wrębowego wentyla okiennego w pionie, używamy w takim wypadku wrębowego wentyla okiennego ze sprężyny! Maco zaleca stosowanie co najmniej dwóch wrębowych wentyli okiennych na skrzydło okienne. Dla dwóch wrębowych wentyli okiennych MACO wymierzyć w górnej pionowej części wrębu okiennego dwa razy po 140 mm. Wymiar X jest zależny od dostępnego miejsca. Zalecenie: Wrębowe wentyle okienne MACO umieścić w górnej części ramy okiennej (w obrębie bez okuć). 140 X 140 X Przed montażem proszę sprawdzić czy urządzenie działa prawidłowo poprzez dmuchnięcie we wrębowy wentyl okienny. Klapka powinna zatrzymać przepływ powietrza w przypadku ustawienia urządzenia w trybie aktywnym. Jeśli klapka nie działa należy wentyl uaktywnić kluczem imbusowym. 16

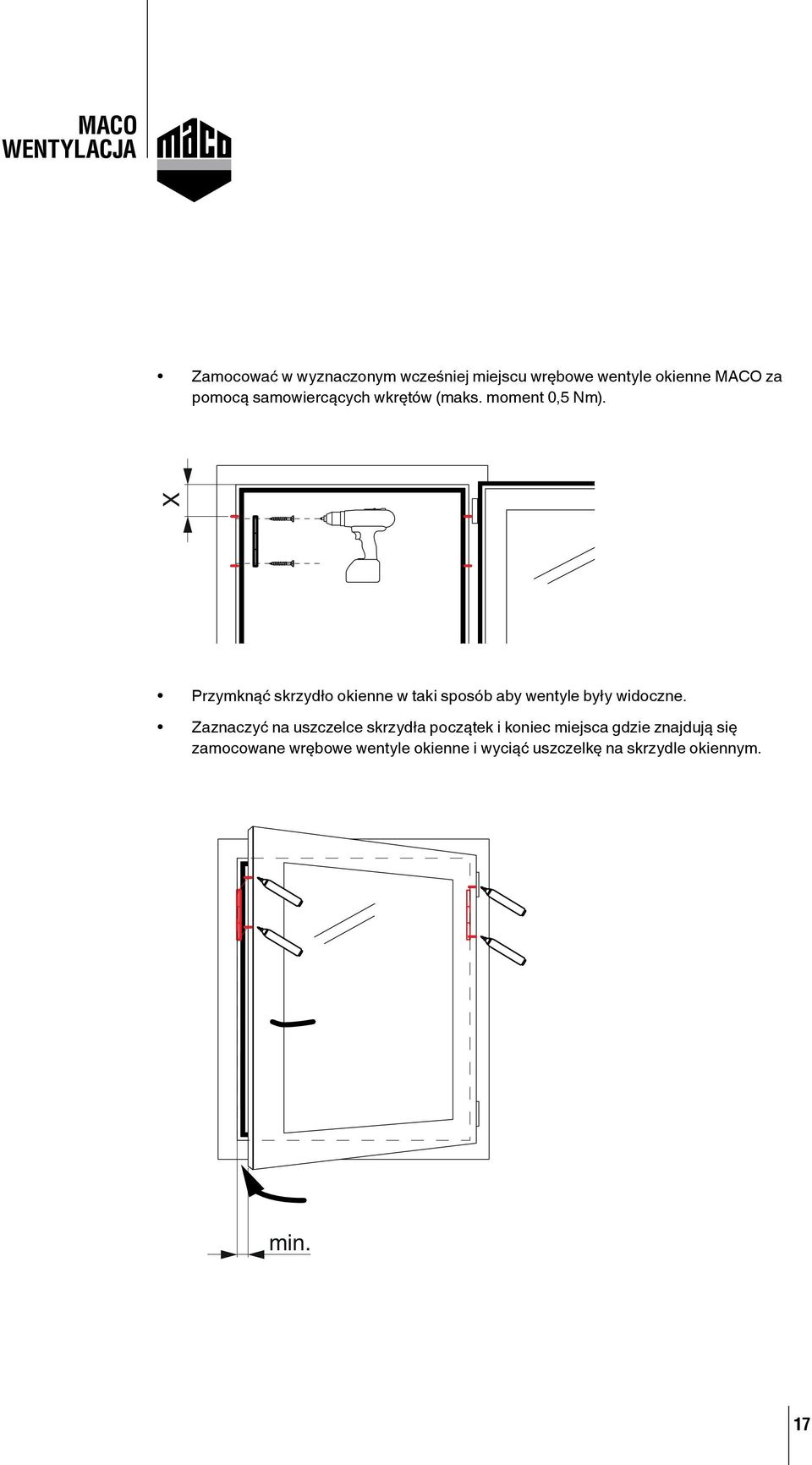

17 Zamocować w wyznaczonym wcześniej miejscu wrębowe wentyle okienne MACO za pomocą samowiercących wkrętów (maks. moment 0,5 Nm). X Przymknąć skrzydło okienne w taki sposób aby wentyle były widoczne. Zaznaczyć na uszczelce skrzydła początek i koniec miejsca gdzie znajdują się zamocowane wrębowe wentyle okienne i wyciąć uszczelkę na skrzydle okiennym. min. 17

18 Wycięcie uszczelki skrzydła Maksymalnie otworzyć skrzydło okienne. max. Wyciąć uszczelkę między zaznaczonym wcześniej początkiem i końcem miejsca gdzie znajdują się zamocowane wrębowe wentyle okienne ( wyciąć 140 mm lub w wypadku dwóch wentyli 280 mm). 18

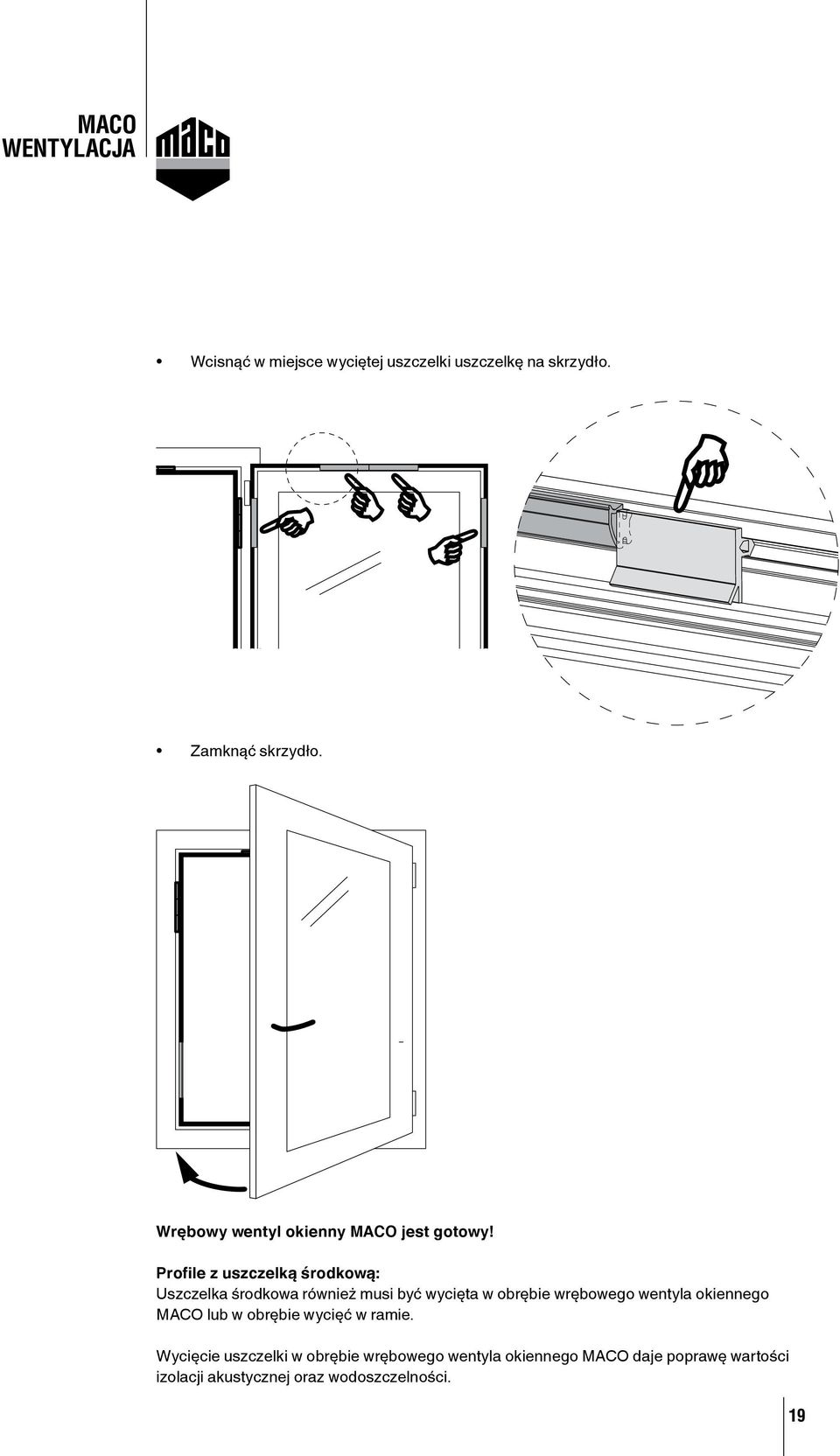

19 Wcisnąć w miejsce wyciętej uszczelki uszczelkę na skrzydło. Zamknąć skrzydło. Wrębowy wentyl okienny MACO jest gotowy! Profile z uszczelką środkową: Uszczelka środkowa również musi być wycięta w obrębie wrębowego wentyla okiennego MACO lub w obrębie wycięć w ramie. Wycięcie uszczelki w obrębie wrębowego wentyla okiennego MACO daje poprawę wartości izolacji akustycznej oraz wodoszczelności. 19

20 MAYER & CO BESCHLÄGE GMBH ALPENSTRASSE 173 A-5020 SALZBURG TEL FAX MACO POLSKA SP. Z O.O. Ul. GUTENBERGA 18 PL GLIWICE TEL: FAX: maco@maco.pl Scan for more Info Best.-Nr PL Data: wrzesień 2014 Wszelkie prawa zastrzeżone.
