TRANSFORMATORY ELEKTRONICZNE

Transkrypt

1 Transformatory elektroniczne naszej produkcji są przeznaczone do zasilania niskonapięciowych lamp halogenowych. Są najlepszym źródłem zasilania niskonapięciowych halogenów. Precyzyjnie ustalone, miękkie napięcie zasilania dwukrotnie wydłuŝa czas pracy lamp halogenowych. Transformatory Govena pozbawione są wad, jakie posiadają transformatory konwencjonalne, takich jak rozrzut napięcia wyjściowego i udar prądu przy włączaniu. Zapewniając zasilanie dla halogenowych źródeł światła, dostarczają szereg dodatkowych funkcji, które czynią ten produkt interesującym na tle konkurencji. Transformatory wyposaŝone są w następujące funkcje: Współpracują ze ściemniaczmi oświetlenia. Posiadają wbudowane zabezpieczenia powracalne: przeciwzwarciowe, przeciwprzeciąŝeniowe, przeciwprzepięciowe, termiczne. Pracują w całym zakresie obciąŝenia, od "0" do nominalnego. obniŝone jest do 11,5V w celu przedłuŝenia Ŝywotności lamp. MoŜliwość instalacji w zabudowach o nieustalonej klasie palności. Błyskawiczny montaŝ przy uŝyciu wkrętów zainstalowanych w obudowie. 1

2 TRANSFORMATORY ELEKTRONICZNE Transformator Elektroniczny 1V 50W Współczynnik mocy Ilość terminali wejściowych Ilość terminali wyjściowych Kod EAN Symbol: T E 0, A 0-50 W g Transformator Elektroniczny 1V 60W Współczynnik mocy Ilość terminali wejściowych Ilość terminali wyjściowych Kod EAN Symbol: T E 0,7 A 0-60 W g

3 Transformator Elektroniczny 1V 70W Symbol: T E 0,35 A 0-70 W Ilość terminali wejściowych Ilość terminali wyjściowych 115g Kod EAN Transformator Elektroniczny 1V 105W Symbol: T E 0,45 A W Ilość terminali wejściowych Ilość terminali wyjściowych 4 10g Kod EAN

4 Transformator Elektroniczny 1V 150W Symbol: T E 0,65 A W 35g Kod EAN Transformator Elektroniczny 1V 10W Symbol: T-101-0E 0,93 A 0-10 W 85g Kod EAN

5 Transformator Elektroniczny 1V 50W Symbol: T-501-0E 1,1 A 0-50 W 85g Kod EAN Transformator Elektroniczny 4V 70W Symbol: T-070-0E 0,35 A 0-70 W 4 V Ilość terminali wejściowych Ilość terminali wyjściowych 115g Kod EAN

6 Transformator Elektroniczny 4V 150W Symbol: T-150-0E 0,65 A W 4 V 35g Kod EAN

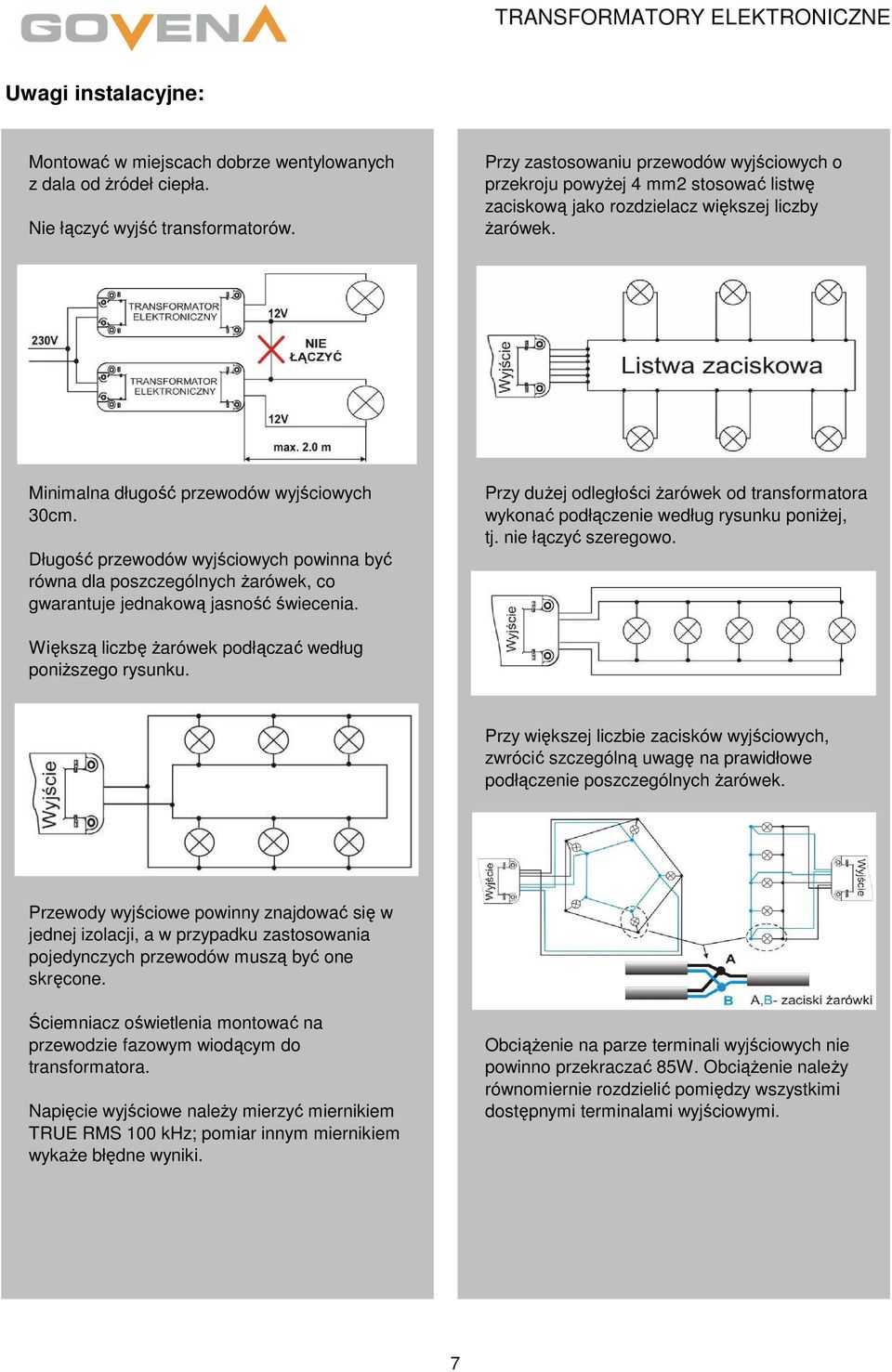

7 Uwagi instalacyjne: Montować w miejscach dobrze wentylowanych z dala od Ŝródeł ciepła. Nie łączyć wyjść transformatorów. Przy zastosowaniu przewodów wyjściowych o przekroju powyŝej 4 mm stosować listwę zaciskową jako rozdzielacz większej liczby Ŝarówek. Minimalna długość przewodów wyjściowych 30cm. Długość przewodów wyjściowych powinna być równa dla poszczególnych Ŝarówek, co gwarantuje jednakową jasność świecenia. Przy duŝej odległości Ŝarówek od transformatora wykonać podłączenie według rysunku poniŝej, tj. nie łączyć szeregowo. Większą liczbę Ŝarówek podłączać według poniŝszego rysunku. Przy większej liczbie zacisków wyjściowych, zwrócić szczególną uwagę na prawidłowe podłączenie poszczególnych Ŝarówek. Przewody wyjściowe powinny znajdować się w jednej izolacji, a w przypadku zastosowania pojedynczych przewodów muszą być one skręcone. Ściemniacz oświetlenia montować na przewodzie fazowym wiodącym do transformatora. naleŝy mierzyć miernikiem TRUE RMS 100 khz; pomiar innym miernikiem wykaŝe błędne wyniki. ObciąŜenie na parze terminali wyjściowych nie powinno przekraczać 85W. ObciąŜenie naleŝy równomiernie rozdzielić pomiędzy wszystkimi dostępnymi terminalami wyjściowymi. 7
