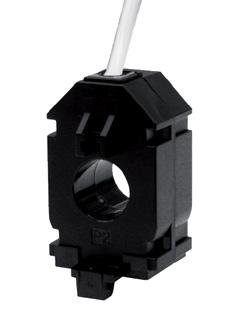

1 Lj12 Lj45 Lj12, Lj25 Lj35, Lj45 L308,L306, L307 specjalnie zaprojektowane przekładniki prądowe niskiego napięcia wyposażone w złącze rj12 lub przewód na zaciski śrubowe, których zaletą jest szybkie, łatwe i wygodne podłączenie do miernika nd20ct oraz eliminacja ryzyka błędnego montażu. dedykowany dla miernika parametrów sieci nd20ct. szeroki zakres prądów od 50a do 600a. dostępne w wykonaniu 1-fazowym i 3-fazowym. prądy wtórne 0,1a lub 0,25a. pomiar w klasie dokładności 0,5 lub 1. L306 przykłady zastosowania rozgałęźnik ND20CT rj12 rj12 rj12 rj12 RS-485 L1 przekładnik prądowy Lj12 L2 przekładnik prądowy Lj12 L3 przekładnik prądowy Lj12 N pomiary, monitorowanie, rejestracja parametrów sieciowych i energii przy wykorzystaniu trzech przekładników jednofazowych LJ12 z wtykiem rj12. 1

2 Lj12, Lj25/ Lj35, Lj45 / L308,L306, L307 przykłady zastosowania przekładnik prądowy Lj45 rj12 ND20CT RS-485 SM61 Internet L1 L2 L3 N pomiary, monitorowanie, rejestracja parametrów sieciowych i energii przy wykorzystaniu przekładnika trójfazowego LJ45 z wtykiem rj12. przykłady zastosowania strażnik mocy rozłącznik 3-fazowy ND20CT PD8 RS-485 Ethernet SCADA przekładnik prądowy L306 pomiary, monitorowanie, rejestracja parametrów sieciowych i energii przy wykorzystaniu przekładnika trójfazowego L306 na zaciski śrubowe. 2

3 Lj12, Lj25/ Lj35, Lj45 / L308,L306, L307 dane techniczne Lj12, Lj25, Lj35, Lj45 Maksymalne napięcie pracy Napięcie izolacji Częstotliwość pracy Nominalny prąd wtórny Przeciążalność długotrwała Klasa ognioodporności obudowy 0,72 kv 3 kv przez minutę 50 Hz lub 60 Hz 100 ma 1,2 x nominalny prąd pierwotny UL94V-O Klasa dokładności 0,5 lub 1 Temperatura pracy Lj12-20 o C o C Spełniane standardy iec/en , iec/en Lj45 L306 L308, L306, L307 Nominalny prąd pierwotny 63 a, 125 a i 250 a Nominalny prąd wtórny 250 ma Częstotliwość pracy 50/60 Hz Nominalna moc 0,1 Va Klasa dokładności 0,5 Maksymalne napięcie pracy 0,72 kv Cieplny prąd zwarciowy (Ith) 60 x in Dynamiczny prąd zwarciowy (Idyn) 2,5 x ith Klasa izolacji / Stopień ochrony e/ ip20 Klasa termiczna B (130 o C) Temperatura pracy -25 o C < t U < +60 o C, % rh, bez kondensacji pary wodnej Temperatura przechowywania -40 o C < t L < +60 o C 3

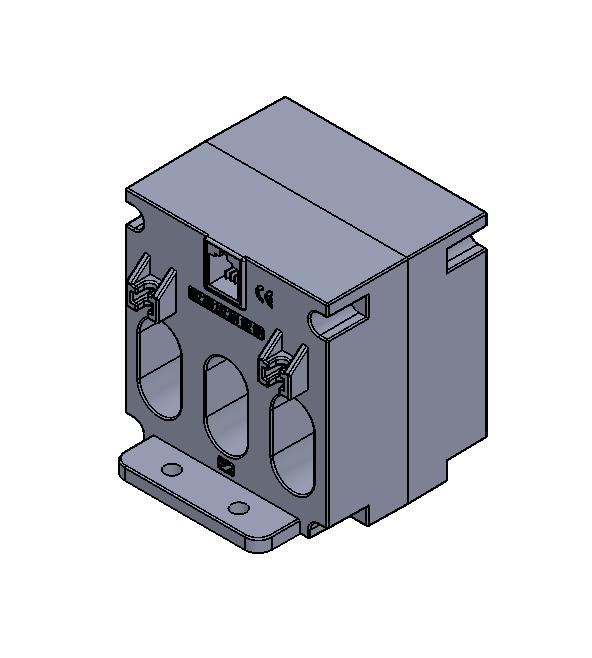

4 Lj12, Lj25/ LJ35, LJ45 / L308,L306, L307 PRZEKŁADNIKI DO WSPÓŁPRACY Z ND20CT zamawianie Przekładnik jednofazowy z RJ12 - średnica otworu 21 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa LJ S * 50A/100mA 0.25VA/1 LJ S A/100mA 0.25VA/1 21,5 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 77,5 LJ S A/100mA 0.25VA/0.5; 0.35VA/ ,8 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S A/100mA 0.25VA/0.5; 0.5VA/1 LJ S A/100mA 0.25VA/0.5; 0.5VA/1 Przekładnik trójfazowy z RJ12 - otwór na szynę prądową 15 x 15 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa LJ S A/100mA 0.25VA/1 LJ S * 100A/100mA 0.25VA/0.5; 0.35VA/ R8 15, ,2 75,5 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S A/100mA 0.25VA/0.5; 0.35VA/1 Przekładnik trójfazowy z RJ12 - otwór na szynę prądową 22 x 21 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa LJ S A/100mA 0.25VA/1 LJ S * 100A/100mA 0.25VA/0.5; 0.35VA/ LJ S A/100mA 0.25VA/0.5; 0.35VA/1 LJ S * 150A/100mA 0.25VA/0.5; 0.5VA/1 LJ S A/100mA 0.25VA/0.5; 0.5VA/1 LJ S * 200A/100mA 0.25VA/0.5; 0.5VA/1 LJ S A/100mA 0.25VA/0.5; 0.5VA/1 Przekładnik trójfazowy z RJ12 - otwór na szynę prądową 32 x 27 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa LJ S A/100mA 0.25VA/0.5; 0.5VA/1 LJ S A/100mA 0.25VA/0.5; 0.5VA/1 32 LJ S A/100mA 0.25VA/0.5; 0.5VA/

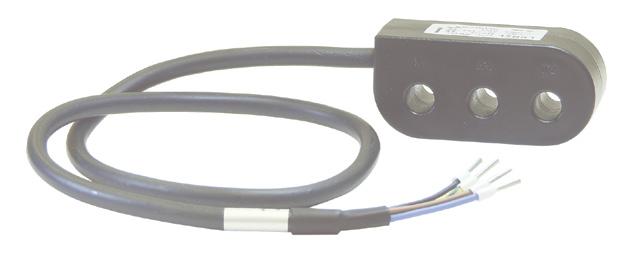

5 Lj12, Lj25/ LJ35, LJ45 / L308,L306, L307 zamawianie Przekładnik trójfazowy z przewodem na zaciski śrubowe - -średnica otworu 8 mm, długość przewodu 1550 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa L BL0000 * 63A/250mA 0.1VA/0,5 Przekładnik trójfazowy z przewodem na zaciski śrubowe -średnica otworu 15 mm, długość przewodu 1550 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa L BL0000 * 125A/250mA 0.1VA/0,5 Przekładnik trójfazowy z przewodem na zaciski śrubowe -średnica otworu 26 mm, długość przewodu 1550 mm Kod zamówieniowy Przekładnia prądowa Moc/klasa L BL0000 * 250A/250mA 0.1VA/0,5 5

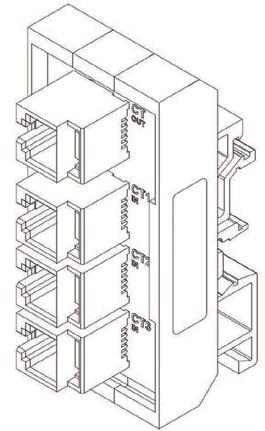

6 Lj12, Lj25/ Lj35, Lj45 / L308,L306, L307 zamawianie - akcesorium do przekładnika LJ12 ROZGAŁĘŹNIK - SPLITTER Kod zamówieniowy nd20ct-303 Uwagi rozgałęźnik (splitter) zaleca się stosować przy podłączeniu przekładników 1-fazowych serii LJ z miernikiem nd20ct więcej informacji o naszych wyrobach można znaleźć na naszej stronie internetowej: dołącz do nas na Facebooku! 6 LUMEL S.A. ul. sulechowska 1, zielona Góra tel.: , fax LJ12,LJ25/ LJ35, LJ45/ L308, L306, L informacja techniczna: tel: /180/260/353 sprzedaz@lumel.com.pl realizacja zamówień: tel: /209 /218/341 Fax:
