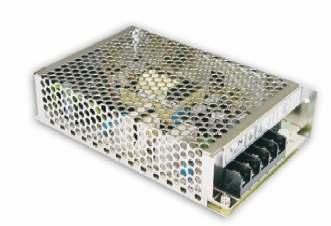

1 INSTRUKCJA OBSŁUGI zasilacza S-25, S-40, S-60, S-100, S-150 Spis treści 1. WSTĘP 2. OPIS TECHNICZNY 3. INSTALOWANIE, OBSŁUGA, EKSPLOATACJA

2 1. WSTĘP Niniejsza instrukcja Obsługi zawiera dane, oraz wskazówki niezbędne do zapoznania się z zasadami funkcjonowania, sposobem instalowania i obsługi zasilaczy serii S25, S40, S60, S100F 2. OPIS TECHNICZNY 2.1. Przeznaczenie zasilacza. Zasilacze przeznaczone są do zasilania urządzeń elektroniki, automatyki przemysłowej, systemów kontroli dostępu, systemów alarmowych. Charakteryzują się małymi gabarytami oraz wysoką sprawnością. Zasilacze przeznaczone są do wbudowania do wnętrza zasilanych urządzeń.po. Zasilacze uznawane są za składnik, który będzie instalowany w finalnym urządzeniu. Końcowe urządzenie musi spełniać wymogi EMC Dane techniczne. Wersje Typ zasilacza S-25-5 S S S S-40-5` S S S S-60-5 S S S S-100F-5 S-100F-7.5 S-100F-12 S-100F-15 S-100F-24 S100F-48 Napięcie/prąd wyjściowy 5V/5A 12V/2.1 15V/1.7A 24V/1.1A 5V/8A 12V/3.5A 15V/2.8A 24V/1.8A 5V/12A 12V/5A 15V/4A 24V/2.5A 5V/20A 7.5V/13.5A 12V/8.5A 15V/6.7A 24V/4.5A 48V2.2A Parametry techniczne Parametr S25 S40 S60 S100 Napięcie zasilania AC Vac Vac Vac Vac Vac wybierane przełącznikiem Napięcie zasilania DC Vdc Vdc Vdc - Udar prądu 15A/115Vac 30A/230Vac 30A/115Vac oraz 60A/230Vac Regulacja napięcia ±10% (potencjometrem oznaczonym Vadj) wyjściowego Zabezpieczenia przeciąŝeniowe % nominalnej mocy wyjściowej, próbkowanie stanu obciąŝenia i automatyczny powrót po ustąpieniu przeciąŝenia Zabezpieczenia % nominalnej wartości napięcia wyjściowego nadnapięciowe Napięcie próby izolacji Wejście wyjście 3kV AC Wejście - obudowa 1.5kV AC wyjście obudowa 0.5VAC czas próby 1minuta Temperatura pracy 0-50C@100%, -10C@80%, 60C@60% Bezpieczeństwo UL1012, TUV EN EMC EN5022 klasa B, EN , 3 EN ,3,4,5, ENV50204 Podłączenia Złącze 5 celkowe (terminal block) w rozstawie 9.5mm oznaczenia: L podłączenie zasilania przewód fazowy oznaczenie N podłączenie zasilania przewód neutralny Sygnalizacja pracy oznaczenia - podłączenie przewodu uziemienia +V dodatni biegun napięcia wyjściowego -V ujemny biegun napięcia wyjściowego Zielona dioda LED 3.INSTALOWANIE,OBSŁUGA,EKSPLOATACJA. 3.1.Bezpieczeństwo pracy i obsługi.

3 Zasilacz powinien być instalowany tylko i wyłącznie przez uprawniony i wykwalifikowany personel techniczny zgodnie z ogólnie przyjętymi zasadami technicznymi, obowiązującymi przepisami i z zachowaniem zasad bezpieczeństwa. Zasilacze serii G2 są urządzeniami I klasy według EN Zasilacz musi być bezwzględnie przyłączony do sieci elektroenergetycznej, w której jako ochronę przed poraŝeniem elektrycznym stosuje się uziemienie ochronne. Niedopuszczalne jest podłączenie zasilacza do instalacji bez przewodu uziemiającego. Ze względu na zastosowane w zasilaczu kondensatory klasy Y zasilacz posiada prąd upływu <1.5mA/240Vac 3.2.Instalowanie. Zasilacz powinien być przykręcony do konstrukcji nośnej urządzenia zasilanego wkrętami M3 poprzez podstawę zasilacza lub poprzez powierzchnię boczną. Istnieje tez moŝliwość zamocowania zasilacza na szynie DIN 35 poprzez zastosowanie specjalnych elementów mocujących. NaleŜy zapewnić swobodny przepływ powietrza poprzez szczeliny wentylacyjne zasilacza, poniewaŝ zasilacz chłodzony jest metodą swobodnego przepływu powietrza. Zasilacz naleŝy przyłączyć do sieci elektroenergetycznej odpowiednim przewodem miedzianym, trójŝyłowym o minimalnym przekroju 0.5 mm2 i napięciu pracy izolacji 250 V. Jako pierwszą naleŝy podłączyć Ŝyłę uziemienia Wyjście zasilacza oraz baterię naleŝy podłączyć do obciąŝenia odpowiednim przewodem dwuŝyłowym o moŝliwie minimalnej długości i przekroju stosownym do prądu obciąŝenia (zaleca wg zasady minimum 4A/1mm2) Numer Oznaczenie Opis wyprowadzenia 1 AC/L Wejście zasilania zacisk do podłączenia przewodu fazowego L 2 AC/N Wejście zasilania zacisk do podłączenia przewodu neutralnego N 3 Zacisk do podłączenia przewodu uziemienia FG 4 -V Zacisk ujemny napięcia wyjściowego (nie dotyczy S-100F) 5 +V Zacisk dodatni napięcia wyjściowego (nie dotyczy S-100F) 4,5 -V Zacisk ujemny napięcia wyjściowego (dotyczy S-100F) 6,7 +V Zacisk dodatni napięcia wyjściowego (nie dotyczy S-100F) 3.3.Obsługa. Zasilacze serii G2 po zainstalowaniu nie wymagają Ŝadnych czynności obsługowych. Zaleca się kontrolowanie stanu zapylenia. Zasilacze posiadają zabezpieczenia przed przeciąŝeniem i zwarciem. Oba zabezpieczenia mają charakter periodyczny, tzn. zasilacz automatycznie sprawdza, co jakiś czas czy przyczyna ich zadziałania ustąpiła i wówczas automatycznie zasilacz powraca do stanu normalnej pracy. Zadziałanie zabezpieczenia nadnapięciowego objawia się wyłączeniem zasilacza. Ponowna praca jest moŝliwa po odłączeniu i ponownym podłączeniu zasilacza do sieci zasilającej 3.4 Eksploatacja i naprawy. W przypadku zapylenia wskazane jest odkurzenie wnętrza zasilacza spręŝonym powietrzem. Wszelkie zabiegi naleŝy wykonywać po odłączeniu zasilacza od sieci zasilającej. Naprawy gwarancyjne i pogwarancyjne wykonuje dostawca lub wskazana przez niego jednostka. UWAGI: Zasilacza nie wolno stosować w warunkach innych niŝ opisano powyŝej. Zasilacz powinien być chroniony przed wpływami atmosferycznymi a w szczególności przed deszczem i nasłonecznieniem. Nie stosować zasilacza w pomieszczeniach mokrych jak i w pomieszczeniach w których mogą znajdować się opary Ŝrące lub opary cieczy mogących powodować wybuch. Chronić zasilacz przed dostępem osób trzecich zwłaszcza niepełnoletnich. Nie wolno dokonywać Ŝadnych samowolnych przeróbek, napraw lub modyfikacji zasilacza. Nie dotykać zasilacza podczas pracy. Nie otwierać obudowy zasilacza gdy jest podłączony do sieci zasilającej a po jego odłączeniu odczekać minimum 15minut przed jego otwarciem.

4

5 a) Gabaryty i sposób mocowania S25

6 b) Gabaryty i sposób mocowania S40

7 c) Gabaryty i sposób mocowania S60 d) Gabaryty i sposób mocowania S100 Rys 1. Gabaryty oraz sposób mocowania zasilaczy
