1 SPECYFIKACJA TECHNICZNA ZAMÓWIENIE: Dostawa regałów przesuwnych do wyposażenia archiwum zakładowego Starostwa Powiatowego w Brzozowie KOD CPV: Regały archiwalne ZAMAWIAJĄCY: Powiat Brzozowski Zarząd Powiatu w Brzozowie ul. Armii Krajowej 1, Brzozów SPIS ZAWARTOŚCI: Rozdział I II III IV Tytuł Przedmiot zamówienia Terminy i sposób realizacji przedmiotu zamówienia Warunki gwarancji Podstawa płatności Brzozów, październik 2012 r. Strona 1 / 6

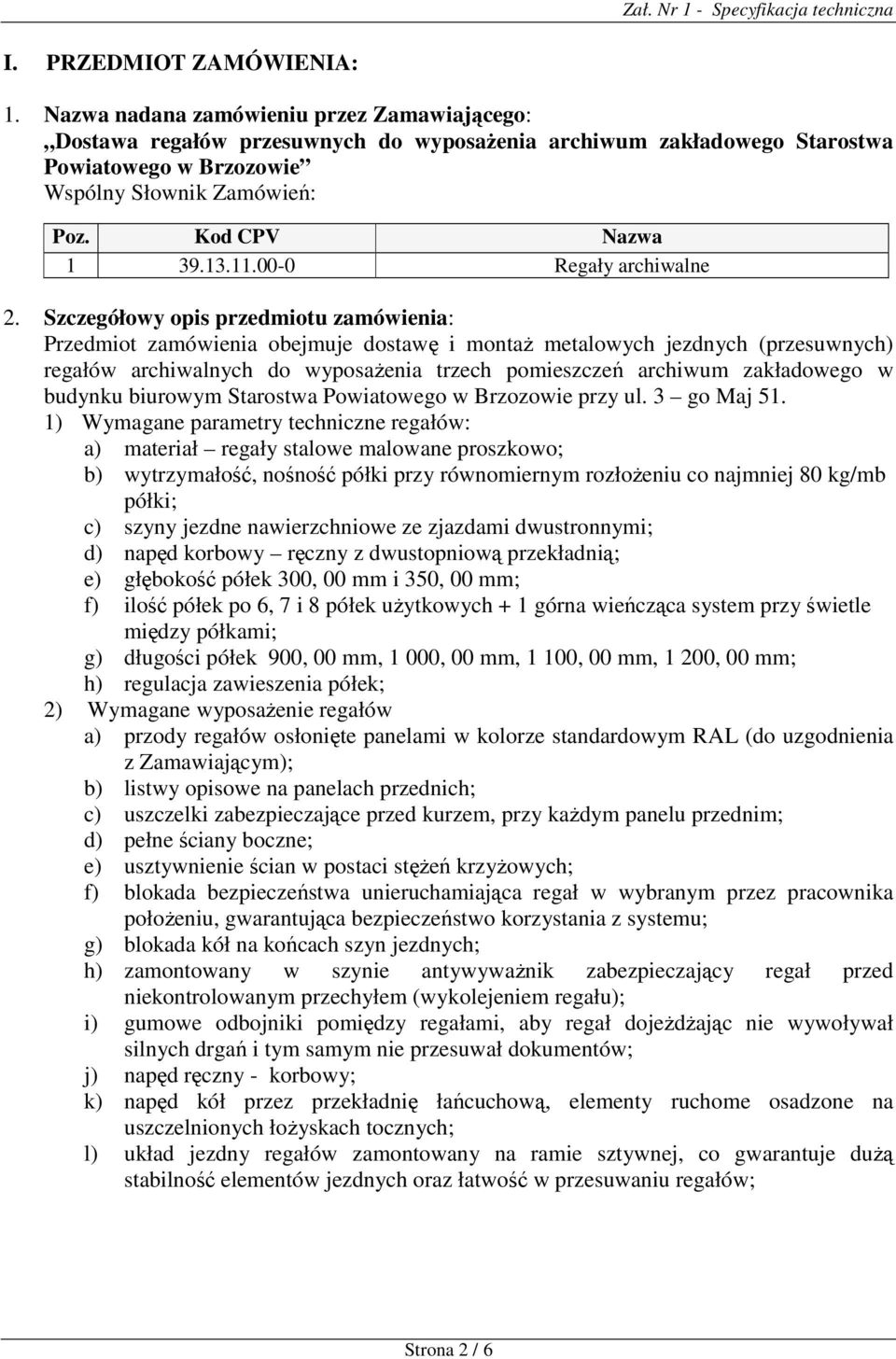

2 I. PRZEDMIOT ZAMÓWIENIA: 1. Nazwa nadana zamówieniu przez Zamawiającego: Dostawa regałów przesuwnych do wyposażenia archiwum zakładowego Starostwa Powiatowego w Brzozowie Wspólny Słownik Zamówień: Poz. Kod CPV Nazwa Regały archiwalne 2. Szczegółowy opis przedmiotu zamówienia: Przedmiot zamówienia obejmuje dostawę i montaż metalowych jezdnych (przesuwnych) regałów archiwalnych do wyposażenia trzech pomieszczeń archiwum zakładowego w budynku biurowym Starostwa Powiatowego w Brzozowie przy ul. 3 go Maj 51. 1) Wymagane parametry techniczne regałów: a) materiał regały stalowe malowane proszkowo; b) wytrzymałość, nośność półki przy równomiernym rozłożeniu co najmniej 80 kg/mb półki; c) szyny jezdne nawierzchniowe ze zjazdami dwustronnymi; d) napęd korbowy ręczny z dwustopniową przekładnią; e) głębokość półek 300, 00 mm i 350, 00 mm; f) ilość półek po 6, 7 i 8 półek użytkowych + 1 górna wieńcząca system przy świetle między półkami; g) długości półek 900, 00 mm, 1 000, 00 mm, 1 100, 00 mm, 1 200, 00 mm; h) regulacja zawieszenia półek; 2) Wymagane wyposażenie regałów a) przody regałów osłonięte panelami w kolorze standardowym RAL (do uzgodnienia z Zamawiającym); b) listwy opisowe na panelach przednich; c) uszczelki zabezpieczające przed kurzem, przy każdym panelu przednim; d) pełne ściany boczne; e) usztywnienie ścian w postaci stężeń krzyżowych; f) blokada bezpieczeństwa unieruchamiająca regał w wybranym przez pracownika położeniu, gwarantująca bezpieczeństwo korzystania z systemu; g) blokada kół na końcach szyn jezdnych; h) zamontowany w szynie antywyważnik zabezpieczający regał przed niekontrolowanym przechyłem (wykolejeniem regału); i) gumowe odbojniki pomiędzy regałami, aby regał dojeżdżając nie wywoływał silnych drgań i tym samym nie przesuwał dokumentów; j) napęd ręczny - korbowy; k) napęd kół przez przekładnię łańcuchową, elementy ruchome osadzone na uszczelnionych łożyskach tocznych; l) układ jezdny regałów zamontowany na ramie sztywnej, co gwarantuje dużą stabilność elementów jezdnych oraz łatwość w przesuwaniu regałów; Strona 2 / 6

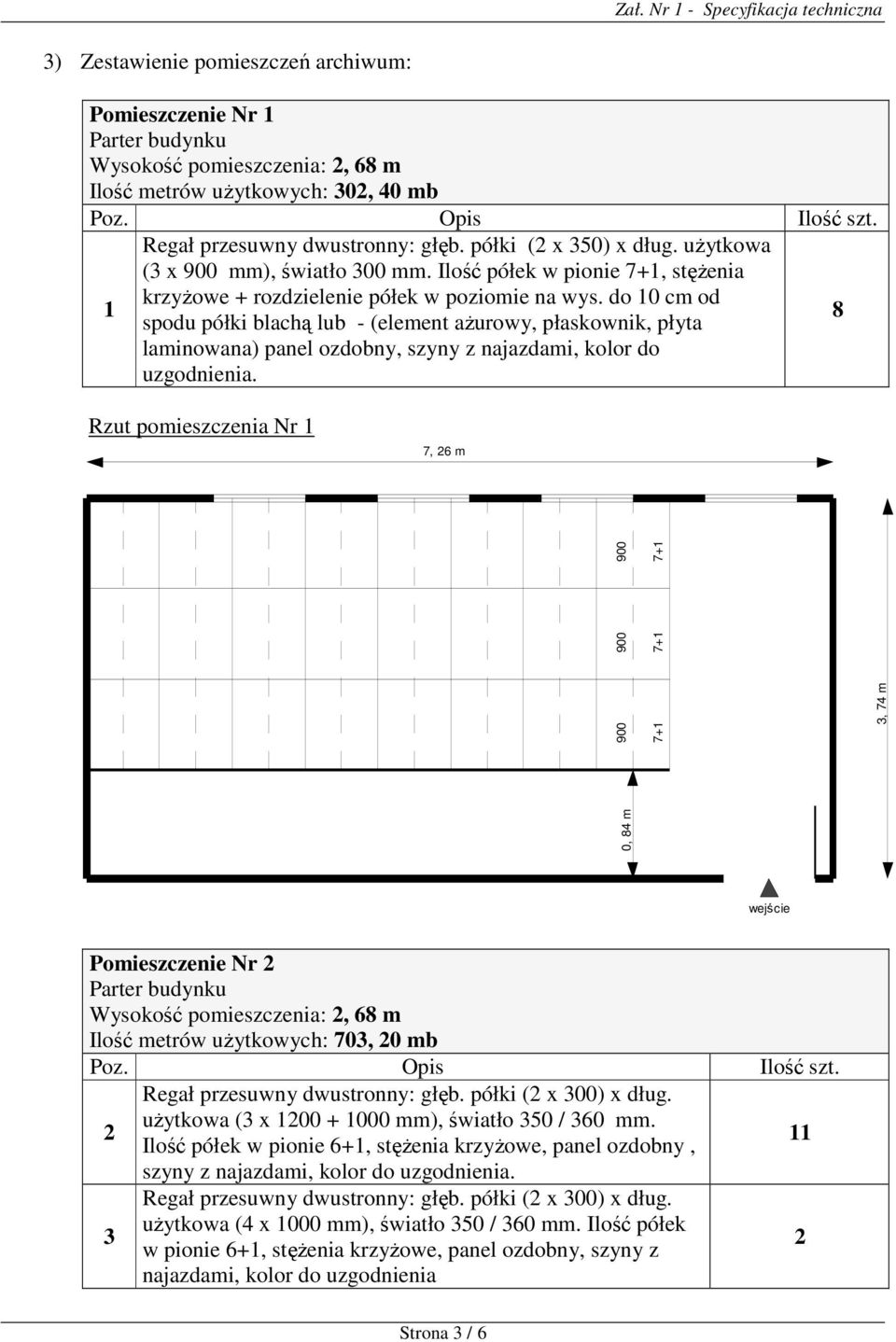

3 3) Zestawienie pomieszczeń archiwum: Pomieszczenie Nr 1 Parter budynku Wysokość pomieszczenia: 2, 68 m Ilość metrów użytkowych: 302, 40 mb Poz. Opis Ilość szt. 1 Regał przesuwny dwustronny: głęb. półki (2 x 350) x dług. użytkowa (3 x 900 mm), światło 300 mm. Ilość półek w pionie 7+1, stężenia krzyżowe + rozdzielenie półek w poziomie na wys. do 10 cm od spodu półki blachą lub - (element ażurowy, płaskownik, płyta laminowana) panel ozdobny, szyny z najazdami, kolor do uzgodnienia. 8 Rzut pomieszczenia Nr 1 7, 26 m 0, 84 m , 74 m wejście Pomieszczenie Nr 2 Parter budynku Wysokość pomieszczenia: 2, 68 m Ilość metrów użytkowych: 703, 20 mb Poz. Opis Ilość szt. 2 Regał przesuwny dwustronny: głęb. półki (2 x 300) x dług. użytkowa (3 x mm), światło 350 / 360 mm. Ilość półek w pionie 6+1, stężenia krzyżowe, panel ozdobny, 11 szyny z najazdami, kolor do uzgodnienia. 3 Regał przesuwny dwustronny: głęb. półki (2 x 300) x dług. użytkowa (4 x 1000 mm), światło 350 / 360 mm. Ilość półek w pionie 6+1, stężenia krzyżowe, panel ozdobny, szyny z najazdami, kolor do uzgodnienia 2 Strona 3 / 6

4 Rzut pomieszczenia Nr 2 5, 30 m 5, 75 m , 80 m istniejące regały stałe (pozostają w archiwum) , 58m wejście 0, 80 m 0, 75 m Pomieszczenie Nr 3 Pierwsze piętro Wysokość pomieszczenia: 2, 60 m Ilość metrów użytkowych: 235, 20 mb Poz. Opis Ilość szt. 4 Regał przesuwny dwustronny: głęb. półki (2 x 350) x dług. użytkowa (2 x 900 mm mm), światło 300 mm. Ilość półek w pionie 7+1, stężenia krzyżowe + rozdzielenie półek w poziomie na wys. do 10 cm od spodu półki blachą lub - (element ażurowy, płaskownik, płyta laminowana), panel ozdobny, szyny z najazdami, kolor do uzgodnienia. 6 Strona 4 / 6

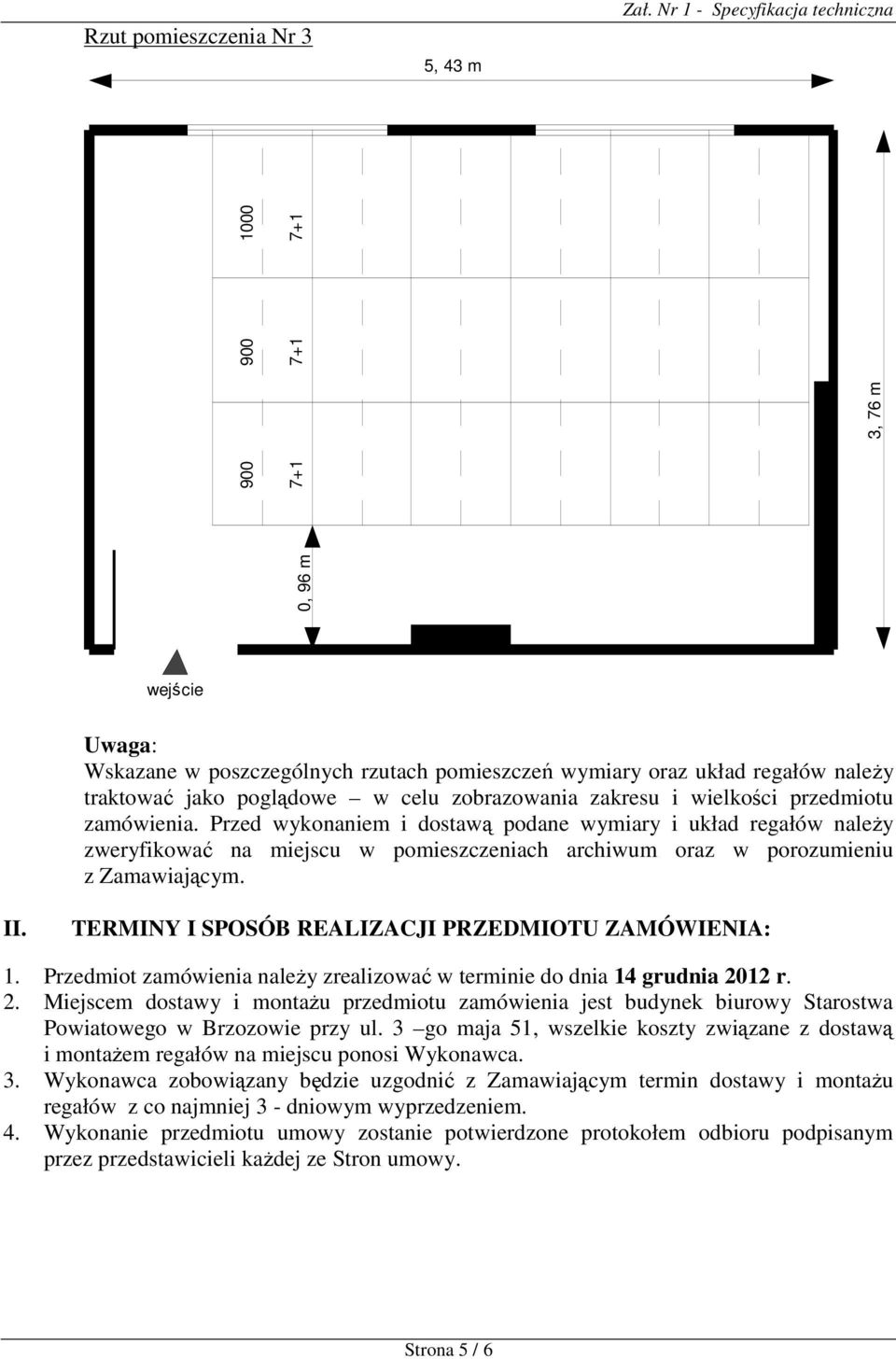

5 Rzut pomieszczenia Nr 3 5, 43 m Zał. Nr 1 - Specyfikacja techniczna 0, 96 m , 76 m wejście Uwaga: Wskazane w poszczególnych rzutach pomieszczeń wymiary oraz układ regałów należy traktować jako poglądowe w celu zobrazowania zakresu i wielkości przedmiotu zamówienia. Przed wykonaniem i dostawą podane wymiary i układ regałów należy zweryfikować na miejscu w pomieszczeniach archiwum oraz w porozumieniu z Zamawiającym. II. TERMINY I SPOSÓB REALIZACJI PRZEDMIOTU ZAMÓWIENIA: 1. Przedmiot zamówienia należy zrealizować w terminie do dnia 14 grudnia 2012 r. 2. Miejscem dostawy i montażu przedmiotu zamówienia jest budynek biurowy Starostwa Powiatowego w Brzozowie przy ul. 3 go maja 51, wszelkie koszty związane z dostawą i montażem regałów na miejscu ponosi Wykonawca. 3. Wykonawca zobowiązany będzie uzgodnić z Zamawiającym termin dostawy i montażu regałów z co najmniej 3 - dniowym wyprzedzeniem. 4. Wykonanie przedmiotu umowy zostanie potwierdzone protokołem odbioru podpisanym przez przedstawicieli każdej ze Stron umowy. Strona 5 / 6

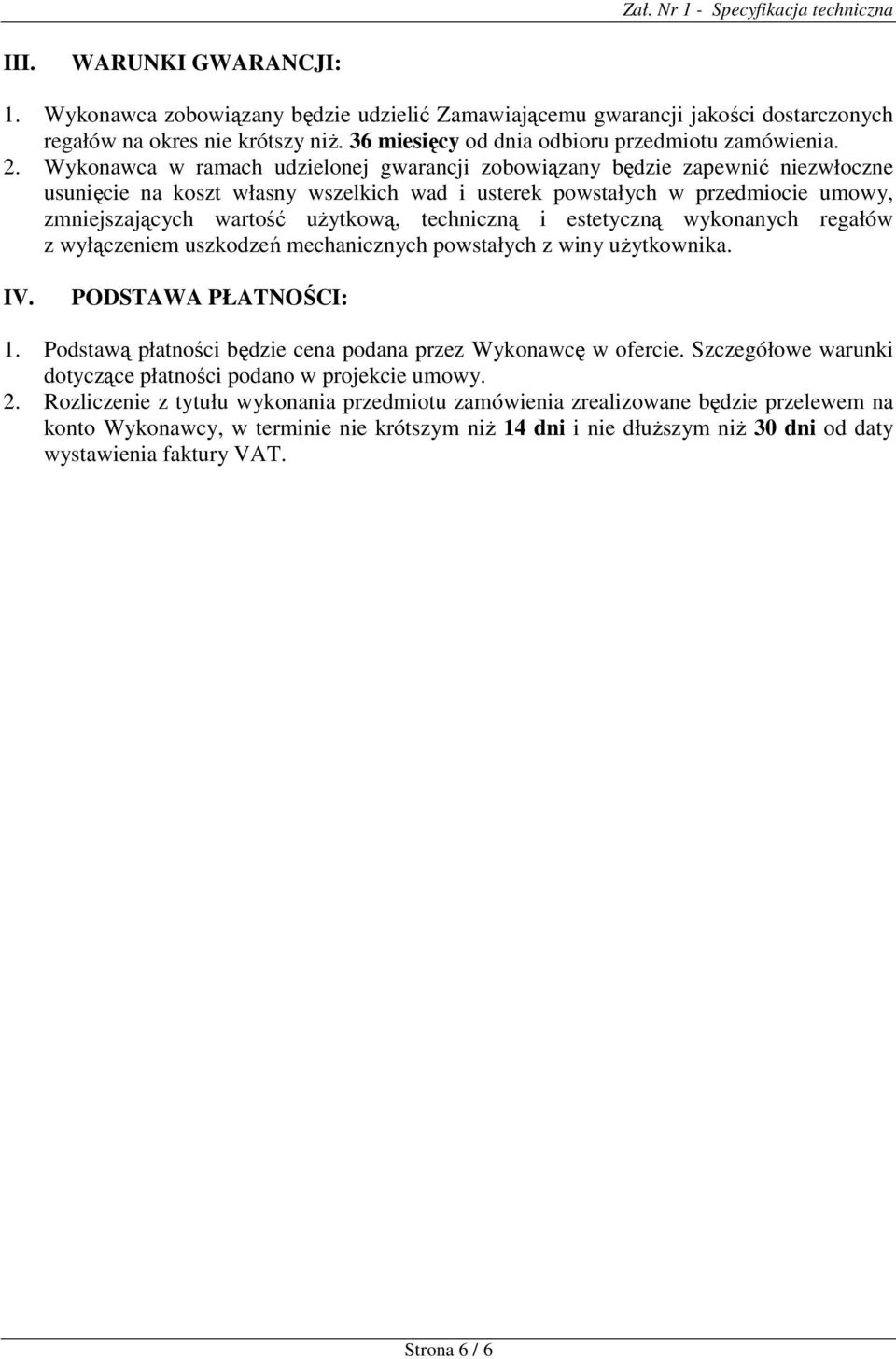

6 III. WARUNKI GWARANCJI: 1. Wykonawca zobowiązany będzie udzielić Zamawiającemu gwarancji jakości dostarczonych regałów na okres nie krótszy niż. 36 miesięcy od dnia odbioru przedmiotu zamówienia. 2. Wykonawca w ramach udzielonej gwarancji zobowiązany będzie zapewnić niezwłoczne usunięcie na koszt własny wszelkich wad i usterek powstałych w przedmiocie umowy, zmniejszających wartość użytkową, techniczną i estetyczną wykonanych regałów z wyłączeniem uszkodzeń mechanicznych powstałych z winy użytkownika. IV. PODSTAWA PŁATNOŚCI: 1. Podstawą płatności będzie cena podana przez Wykonawcę w ofercie. Szczegółowe warunki dotyczące płatności podano w projekcie umowy. 2. Rozliczenie z tytułu wykonania przedmiotu zamówienia zrealizowane będzie przelewem na konto Wykonawcy, w terminie nie krótszym niż 14 dni i nie dłuższym niż 30 dni od daty wystawienia faktury VAT. Strona 6 / 6
