1 ... 1 Elektryczna technika instalacyjna... 2 Technika systemowa budynków... 2 EIT 8 Technika instalacyjna z wykorzystaniem systemu KNX/EIB EIT 8.1 Sterowanie oswietleniem i zaluzjami za pomoca KBX/EIB... 4 Wyposazenie podstawowe, w sklad którego wchodzi:... 5 EIT 8.2 Zastosowania specjalne: monitoring, ogrzewanie, Pogoda, wizualizacja, linie - i sprzężenia 13 Uzupelnienie do wyposazenia podstawowego: Lucas-Nülle GmbH 1/25

2 Elektryczna technika instalacyjna Training systems / trainers for electrical wiring/building management systems: Protective circuitry, protective measures, building mains feed, lighting and intercom systems Industrial wiring, intercoms, alarm systems, hazard alarms and access control KNX/EIB, LON Project work, technical practice, assembly practice systems, planning software Technika systemowa budynków Technika systemowa budynków Obszar "technika systemowa budynków" obejmuje wszystkie tematy rozszerzonej techniki instalacyjnej. W nowoczesnej technice instalacyjnej coraz więcej obszarów podlega automatyzacji. Dużą rolę odgrywają też: oszczędność energii, ochrona środowiska i technika bezpieczeństwa. Te systemy techniki budynków coraz częściej mają postać programowalnych systemów magistralnych, które można łączyć zależnie od potrzeb. W trakcie kursu przekażemy podstawowe wiadomości i zrealizujemy małe projekty użytkowe. Lucas-Nülle GmbH 2/25

3 Lighting management using DALI Lighting management nowadays means more than just flexibility, energy saving and comfort. DALI stands for Digital Addressable Lighting Interface and is a protocol for digital communication between electronic lighting controls and appliances (electronic ballast units, transformers etc.). The new comprehensive system, consisting of a controller, sensor, extender and buttons, is characterised by the option of programming with or without computers or an overarching bus system. Configuration of the buscontrolled lighting system can be handled entirely by means of the display integrated into the controller with the help of a push-button rotary switch. Light management covers all areas of public life, including the following: Living room and building lighting Special effects lighting Industrial and street lighting Emergency and escape route lighting Lucas-Nülle GmbH 3/25

4 EIT 8 Technika instalacyjna z wykorzystaniem systemu KNX/EIB. EIT 8 Technika instalacyjna z wykorzystaniem systemu KNX/EIB. Wymagania w odniesieniu do elektrycznej instalacji domowej ciągle rosną wraz z rozwojem techniki. Instalator musi się do tego dostosować. Poniższe tematy bazują na konwencjonalnej technice instalacyjnej i pokazują, jak przejść do nowych metod zarządzania budynkami. Oprócz normalnej sieci instalacyjnej, potrzebny jest system magistralny do komunikacji pomiędzy poszczególnymi urządzeniami wykonawczymi. Wszystkie urządzenia wykonawcze są wyposażone w "inteligencję" i są programowane za pomocą komputera PC. Jest to w tym przypadku system zdecentralizowany, w którym komputer służy wyłącznie do programowania urządzeń. Podstawy magistrali instalacyjnej EIB Przygotowanie i budowa projektu EIB Programowanie urządzeń na przykładzie wyłączenia Programowanie przełącznika schodowego Integracja konwencjonalnych przełączników z projektem EIB Programowanie funkcji centralnej Włączanie i przyciemnianie lamp Sterowanie żaluzjami i zasłonami Lucas-Nülle GmbH 4/25

5 EIT 8.1 Sterowanie oswietleniem i zaluzjami za pomoca KBX/EIB EIT 8.1 Sterowanie oświetleniem i żaluzjami za pomocą KBX/EIB Treści dydaktyczne: Podstawy magistrali instalacyjnej EIB Przygotowanie i budowa projektu EIB Programowanie urządzeń na przykładzie wyłączenia Programowanie przełącznika schodowego Integracja konwencjonalnych przełączników z projektem EIB Programowanie funkcji centralnej Włączanie i przyciemnianie lamp Sterowanie żaluzjami i zasłonami Lucas-Nülle GmbH 5/25

6 Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. Bezeichnung Bestell-Nr. Anz. 1 Płyta kompaktowa EIB do sterowania oświetleniem i żaluzjami, wyposażenie podstawowe CO3209-9A 1 Płyta stanowi podstawowe wyposażenie do wszystkich kolejnych zestawów doświadczalnych KNX/EIB Za pomocą tej płyty można wykonać wszystkie doświadczenia związane ze sterowaniem oświetleniem łącznie z przyciemnianiem oraz ze sterowaniem żaluzjami. Płyta zawiera następujące podzespoły: Zasilacz EIB z dławikiem Interfejs EIB USB Moduł EIB do przyciemniania oświetlenia Moduł sterujący EIB do wysterowania wielu ściemniaczy Moduł wykonawczy przełączający EIB, 8-krotny Moduł wykonawczy do żaluzji EIB, poczwórny Przycisk EIB, poczwórny Przycisk EIB, podwójny Interfejs przycisku EIB, podwójny Przycisk szeregowy, konwencjonalny Włącznik sieciowy, podświetlany Kontrolka fazy, czerwona Dane techniczne Napięcie robocze: 230 V/50 Hz Napięcie magistrali EIB: 30 V DC Wejścia/wyjścia sieć: bezpieczne gniazda 4 mm Wejścia/wyjścia magistrala: bezpieczne gniazda 2 mm Wymiary: 297 x 456 x 160 mm Masa: 3,2 kg Lucas-Nülle GmbH 6/25

7 2 Symulacja pomieszczenia EIB z różnymi maskami nakładanymi CO3209-9J 1 Płyta służy do ukierunkowanego na projektowanie przedstawienia zastosowań projektów KNX/EIB. Można ją stosować jako czystą symulację pomieszczenia lub jako wyświetlacz informacyjny w centralach. Dzięki nakładanym maskom zastosowanie płyty jest bardzo wszechstronne. Zmienność można jeszcze zwiększyć przez zastosowanie kolejnych masek, zależnych od projektu. Dane techniczne 4 maski nakładane do symulacji pomieszczeń 4 żaluzje, z czego 2 do wykorzystania jako zasłony 12 lamp 230 V, ze ściemniaczami Lampy można także wykorzystać do wizualizacji symulacji ogrzewania Napięcie robocze: 230 V/50 Hz Napięcie magistrali EIB: 30 V DC Wejścia/wyjścia sieć: bezpieczne gniazda 4 mm Wejścia/wyjścia magistrala: bezpieczne gniazda 2 mm Wymiary: 297 x 456 x 160 mm Masa: 1,5 kg Lucas-Nülle GmbH 7/25

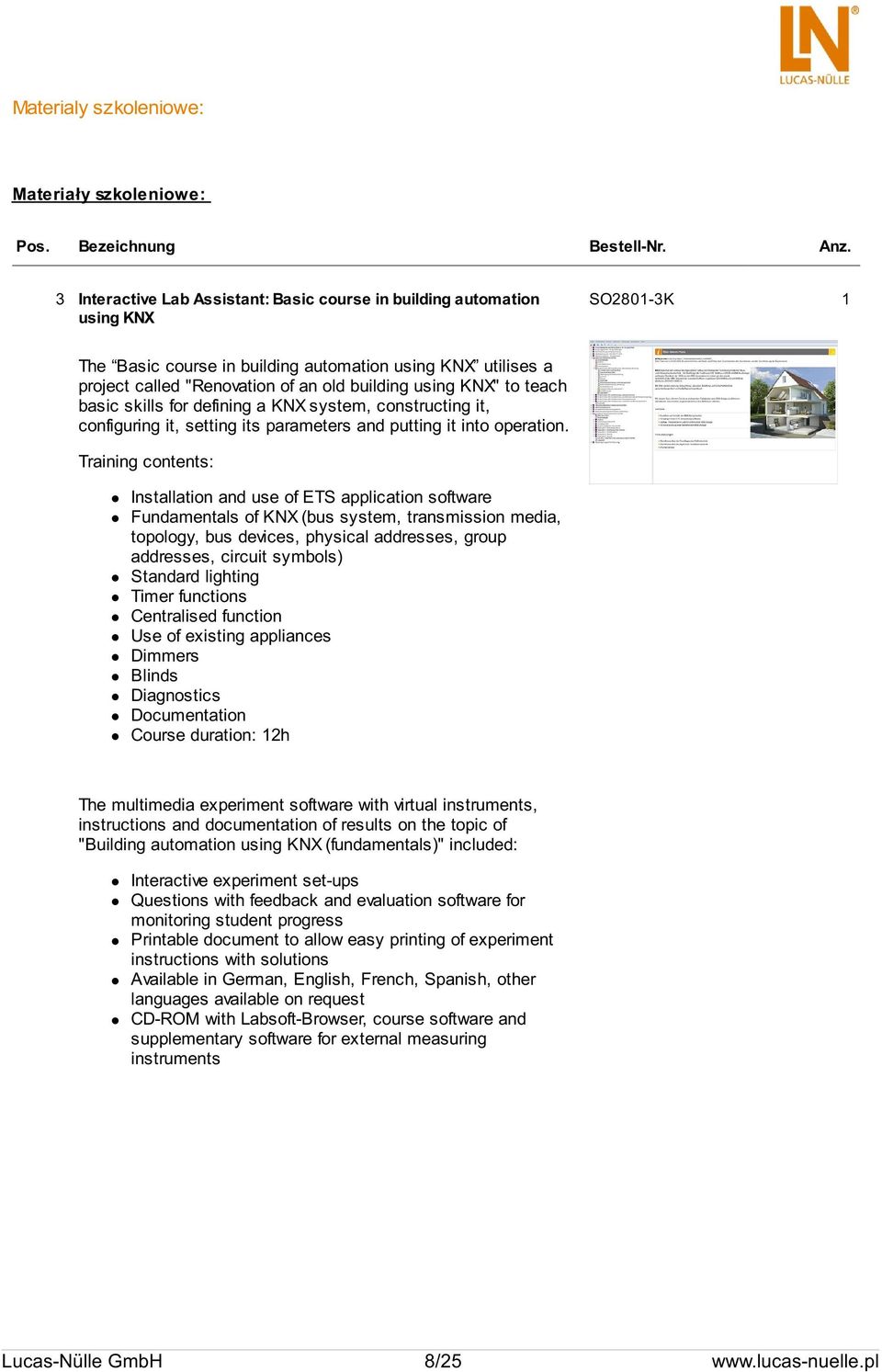

8 Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 3 Interactive Lab Assistant: Basic course in building automation using KNX SO2801-3K 1 The Basic course in building automation using KNX utilises a project called "Renovation of an old building using KNX" to teach basic skills for defining a KNX system, constructing it, configuring it, setting its parameters and putting it into operation. Training contents: Installation and use of ETS application software Fundamentals of KNX (bus system, transmission media, topology, bus devices, physical addresses, group addresses, circuit symbols) Standard lighting Timer functions Centralised function Use of existing appliances Dimmers Blinds Diagnostics Documentation Course duration: 12h The multimedia experiment software with virtual instruments, instructions and documentation of results on the topic of "Building automation using KNX (fundamentals)" included: Interactive experiment set-ups Questions with feedback and evaluation software for monitoring student progress Printable document to allow easy printing of experiment instructions with solutions Available in German, English, French, Spanish, other languages available on request CD-ROM with Labsoft-Browser, course software and supplementary software for external measuring instruments Lucas-Nülle GmbH 8/25

9 Akcesoria: Pos. Bezeichnung Bestell-Nr. Anz. 4 Bezpieczne przewody pomiarowe 4 mm, 25 cm, czarne SO5126-8B 13 4 mm z możliwością łączenia wtyków ze sobą Kolor: czarny Długość: 25 cm Przekrój poprzeczny przewodu 2,5 mm 2 Parametry przewodów: 600 V CAT II, 32 A 5 Safety connecting plug 4mm with tap (2x), blue, 1000V/32A CAT II SO5126-3V 1 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour blue 6 Safety connecting plug 4mm with tap (2x), green/yellow, 1000V/32A CAT II SO5126-3W 1 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour green/yellow 7 Safety connecting plug 4mm with tap (2x), black, 1000V/32A CAT II SO5126-3R 2 Moulded insulation both sides with touch protection (saftey plug + saftey sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour black Lucas-Nülle GmbH 9/25

10 8 Bezpieczny wtyk połączeniowy 2 mm / 19 mm, z upustem, czarny SO5124-6J 4 Maks. prąd ciągły: 10 A Technika wykonania połączeń: wtyk bananowy 2 mm Zabezpieczony przed dotykiem Klasa izolacji 600V CAT II / 600 V 9 USB cable A-B LM USB cable Lucas-Nülle GmbH 10/25

11 10 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Wymiary: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas-Nülle GmbH 11/25

12 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Oprogramowanie: Pos. Bezeichnung Bestell-Nr. Anz. 11 Oprogramowanie ETS 4 lite do KNX / EIB (licencja jednostanowiskowa) z kluczem sprzętowym (D, GB, F, E) SO4001-4L 1 ETS4 to najnowsza generacja oprogramowania ETS, bezpośredni następca oprogramowania ETS3. W porównaniu z ETS3, wydanie ETS4 zawiera bardzo wiele ulepszeń. Uwaga! Licencja jest ograniczona do 20 produktów. Jest to wystarczające do celów edukacyjnych. Współpracuje ze wszystkimi popularnymi 32- i 64-bitowymi systemami operacyjnymi Windows Wykorzystuje najnowsze składniki Windows 2008 Server do bazy danych ETS4 Obsługa wielu monitorów Automatyczne aktualizacje oprogramowania Import danych projektów/produktów KNX Przełączanie między elementami KNX i znajdowanie elementów, jak obiekty i grupy adresów Oddzielne wyszukiwanie w drzewie i wyszukiwanie na listach Wbudowane okno parametrów KNX w interfejsie ETS4, możliwość przejścia przez każde okno parametrów jednym kliknięciem Oddzielne zarządzanie interfejsami magistrali KNX dla monitorów KNX i ETS4 Definiowanie własnych widoków "dynamicznych" (np. urządzenia ze specjalnymi nazwami i adresami) Swobodna strukturyzacja adresów grupowych, więcej niż trzystopniowa Pełne wykorzystanie 16-bitowej przestrzeni adresowej Kreator projektów do szybkiego tworzenia struktur budynku Automatyczne aktualizacje oprogramowania w tle Diagnostyka projektu online w celu analizy błędów instalacji Elastyczny monitor magistrali KNX/grup ze sterowanymi możliwościami zapisu oraz nowymi warunkami filtrowania/wyzwalania Wskaźnik obciążenia magistrali Lucas-Nülle GmbH 12/25

13 EIT 8.2 Zastosowania specjalne: monitoring, ogrzewanie, Pogoda, wizualizacja, linie - i sprzężenia pola KNX EIT 8.2 Zastosowania specjalne: monitoring, ogrzewanie, Pogoda, wizualizacja, linie - i sprzężenia pola KNX Z specjalne aplikacje nabyte podczas kursu jest podstawową wiedzę pogłębił i rozszerzony. Wyposażenie dodatkowe zestawy następujące treści dydaktyczne edycji: System monitorowania Monitorowanie pokoju Korzystanie z informacji Displays Ocena sprawozdań KNX - Triton - przycisk 3 - krotnie z wyświetlaczem KNX - Czujnik obecności i ruchu KNX - Przycisk - Interfejs Okna, drzwi i śrub kontakty przełączające Sterowanie ogrzewaniem Treści dydaktyczne: Sterowanie ogrzewaniem w celu utrzymania temperatury w pomieszczeniu Sterowanie ogrzewaniem z ustawieniem ochrony przed mrozem Reakcja regulacji temperatury w pomieszczeniu na zakłócenia Automatyczne dopasowanie lato/zima Kontrola obecności Stacja pogodowa Rejestracja danych pogodowych za pomocą czujników Zasilanie czujników Przetwarzanie danych analogowych za pomocą KNX/EIB Interpretacja i wyświetlanie sygnałów analogowych Rozszerzenie obszarowe rozszerzenie topologii pojedynczej linii na rozbudowaną topologię obszarową Dodatkowe zasilacze do różnych obszarów i linii Integracja dodatkowych urządzeń Integracja dodatkowych złączy USB Obsługa i wizualizacja Uruchomienie panelu dotykowego Programowanie panelu dotykowego Prezentacja graficzna na panelu dotykowym Lucas-Nülle GmbH 13/25

14 Lucas-Nülle GmbH 14/25

15 Uzupelnienie do wyposazenia podstawowego: Uzupełnienie do wyposażenia podstawowego: Pos. Bezeichnung Bestell-Nr. Anz. 12 Instalacja monitoringu EIB z czujnikiem obecności i przyciskami napadowymi CO3209-9B 1 Płyta "instalacja monitoringu" udostępnia wszystkie ważne podzespoły do monitorowania pomieszczenia. Komunikaty do interpretacji różnych sygnałów i stanów są wyświetlane na wyświetlaczu informacyjnym. Płyta zawiera następujące podzespoły: Przełącznik EIB Triton, potrójny, z wyświetlaczem Czujnik ruchu EIB 170 Czujnik obecności EIB 360 Interfejs do przycisków EIB Zestyk okienny Zestyk drzwiowy Czujnik wybicia szyby Zestyk przełączający rygla Dane techniczne Napięcie robocze: 230 V/50 Hz Napięcie magistrali EIB: 30 V DC Wejścia/wyjścia sieć: bezpieczne gniazda 4 mm Wejścia/wyjścia magistrala: bezpieczne gniazda 2 mm Wymiary: 297 x 456 x 160 mm Masa: 2,5 kg Lucas-Nülle GmbH 15/25

16 13 Regulator ogrzewania EIB ze wskaźnikiem temperatury, układ z kompensacją zakłóceń CO3209-9C 1 Płyta "regulacja ogrzewania" udostępnia wszystkie ważne podzespoły do regulacji oraz do kompensacji zakłóceń. Temperaturę w pomieszczeniu można zmieniać od 0 do 40 C. Płyta zawiera następujące podzespoły: Przełącznik EIB Triton, potrójny, z czujnikiem temperatury i wyświetlaczem Wyjście binarne EIB z wysterowaniem różnych zaworów Interfejs przycisków EIB, poczwórny Zestyk okienny Przełącznik dzień/noc Symulator ochrony przed mrozem Dodatkowy styk do wprowadzenia wielkości zakłócającej Czujnik temperatury w pomieszczeniu RT Dane techniczne Napięcie robocze: 230 V/50 Hz Napięcie magistrali EIB: 30 V DC Wejścia/wyjścia sieć: bezpieczne gniazda 4 mm Wejścia/wyjścia magistrala: bezpieczne gniazda 2 mm Wymiary: 297 x 456 x 160 mm Masa: 2,2 kg Lucas-Nülle GmbH 16/25

17 14 Stacja pogodowa EIB, 4-kanałowa, symulacja czujników deszczu, wiatru, temperatury i światła słonecznego. CO3209-9D 1 Płyta "stacja pogodowa" służy do zapoznania się z przetwarzaniem wielkości analogowych za pomocą KNX/EIB. Płyta udostępnia wszystkie ważne sygnały i napięcia zasilania. Płyta zawiera następujące podzespoły: Zasilacz sieciowy EIB, podwójny, 230 V/24 V AC, 1 A Stacja pogodowa EIB, 4-kanałowa Czujnik oświetlenia, luksów Czujnik deszczu Czujnik temperatury zewnętrznej, C Czujnik prędkości wiatru, 0, m/s Dane techniczne Napięcie robocze: 230 V/50 Hz Napięcie magistrali EIB: 30 V DC Napięcia sygnałów: V, V, V Wejścia/wyjścia sieć: gniazda izolowane 4 mm Wejścia/wyjścia magistrala: bezpieczne gniazda 2 mm Wymiary: 297 x 456 x 160 mm Masa: 2,2 kg Lucas-Nülle GmbH 17/25

18 15 Rozszerzenie magistrali EIB o złącza z liniami i obszarami, 4 dodatkowe urządzenia magistrali CO3209-9E 1 Płyta "rozszerzenie magistrali" służy do budowy różnych topologii magistrali. Uwaga koncentruje się tutaj na przekazaniu informacji do różnych obszarów lub linii. Ćwiczenia te bardzo dobrze unaoczniają elastyczność systemu KNX/EIB. Płyta zawiera następujące podzespoły: Zasilacz EIB 640 ma z dławikiem Dławik EIB Łącznik liniowy/obszarowy EIB, 2 szt. Interfejs EIB USB Przycisk Triton EIB, potrójny Przycisk Triton EIB, pojedynczy Dane techniczne Napięcie robocze: 230 V/50 Hz Napięcie magistrali EIB: 30 V DC Wejścia/wyjścia sieć: gniazda izolowane 4 mm Wejścia/wyjścia magistrala: bezpieczne gniazda 2 mm Wymiary: 297 x 456 x 160 mm Masa: 3,2 kg Lucas-Nülle GmbH 18/25

19 16 Wizualizacja EIB za pomocą panelu dotykowego, wewn. czujnik temperatury CO3209-9F 1 Płyta służy do obsługi, komunikacji i wizualizacji stanów i sygnałów EIB. Obsługiwanych jest do 80 standardowych funkcji (włączanie, przyciemnianie, sterowanie, wyświetlanie wartości pomiarowych itp.). Urządzenie jest wyposażone w łatwe w obsłudze menu. Użytkownik może dowolnie opisać powierzchnie dotykowe. Panel dotykowy można też stosować jako centralę zgłoszeniową z akustycznym komunikatem zwrotnym. Płyta zawiera następujące podzespoły: Panel pomieszczenia EIB (kolorowy wyświetlacz dotykowy) Rysik do obsługi panelu Czytnik kart MMC/SD Regulator temperatury pojedynczego pomieszczenia Odbiornik na podczerwień Dane techniczne Napięcie robocze: 230 V/50 Hz Napięcie magistrali EIB: 30 V DC Rozdzielczość wyświetlacza 320 x 240 pikseli Wejścia/wyjścia sieć: gniazda izolowane 4 mm Wejścia/wyjścia magistrala: gniazda izolowane 2 mm Producent: Busch-Jaeger Wymiary: 297 x 456 x 160 mm Masa: 1,8 kg Akcesoria: Pos. Bezeichnung Bestell-Nr. Anz. 17 Bezpieczny przewód pomiarowy, 2 mm, 60 cm, czarny, 10 A SO5126-7R 3 Wtyk: 2 mm Długość: 60 cm Kolor: czarny Dopuszczalne obciążenie: 10 A Lucas-Nülle GmbH 19/25

20 18 Bezpieczny przewód pomiarowy, 2 mm, 60 cm, czerwony, 10 A SO5126-7P 3 Wtyk: 2 mm Długość: 60 cm Kolor: czerwony Dopuszczalne obciążenie: 10 A 19 2mm safety measurement cable, 30cm, red SO5126-7H mm safety measurement cable, 30cm, black SO5126-7K 6 21 Bezpieczny wtyk połączeniowy 2 mm / 19 mm, z upustem, czarny SO5124-6J 16 Maks. prąd ciągły: 10 A Technika wykonania połączeń: wtyk bananowy 2 mm Zabezpieczony przed dotykiem Klasa izolacji 600V CAT II / 600 V 22 Bezpieczny przewód pomiarowy, 4 mm, 50 cm, czarny SO5126-8L 4 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: czarny Długość: 50 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A Lucas-Nülle GmbH 20/25

21 23 Safety measurement cable (4mm), 50cm, brown SO5126-8N 3 Safety measurement lead with stackable, contact-proof 4mm plugs Colour: brown Length: 50 cm Wire cross section 2.5 mm 2 Rating data: 600V, CAT II, 32A 24 Bezpieczny przewód pomiarowy, 4 mm, 50 cm, niebieski SO5126-8P 3 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: niebieski Długość: 50 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 25 Bezpieczny przewód pomiarowy, 4 mm, 50 cm, zielony/żółty SO5126-8R 3 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: zielony-żółty Długość: 50 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 26 Safety connecting plug 4mm with tap (2x), blue, 1000V/32A CAT II SO5126-3V 5 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour blue Lucas-Nülle GmbH 21/25

22 27 Safety connecting plug 4mm with tap (2x), green/yellow, 1000V/32A CAT II SO5126-3W 5 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour green/yellow 28 Safety connecting plug 4mm with tap (2x), brown, 1000V/32A CAT II SO5126-3S 5 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour brown 29 Safety connecting plug 4mm with tap (2x), black, 1000V/32A CAT II SO5126-3R 1 Moulded insulation both sides with touch protection (saftey plug + saftey sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour black Lucas-Nülle GmbH 22/25

23 Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 30 Podręcznik EIT8 EIB/KNX Technika systemowa domów i budynków SH5001-1H 1 Wysokiej jakości, oprawiony i kolorowy podręcznik dla nauczyciela ze stabilnym grzbietem i rozwiązaniami. Płyta CD z dodatkowym podręcznikiem dla ucznia z arkuszami zadań i arkuszami do pracy. Wersja: teoretyczne podstawy wiedzy kolorowe rysunki CAD konstrukcji doświadczalnych i układów połączeń Arkusze z zadaniami i arkusze robocze Druk na wysokiej jakości papierze do druku barwnego, 100 g/m², okładka z błyszczącego papieru 210 g/m² Treści dydaktyczne: Instalacja i uruchomienie ETS Projekt 1: Konstrukcja instalacji KNX/EIB Projekt 2: Rozbudowa instalacji KNX/EIB, przełączniki schodowe Projekt 3: Rozbudowa instalacji KNX/EIB, funkcja centralna, przyciemnianie Projekt 4: Rozbudowa instalacji KNX/EIB, żaluzje Projekt 5: Rozbudowa instalacji KNX/EIB, ogrzewanie Projekt 6: Rozbudowa instalacji KNX/EIB, monitorowanie i funkcje bezpieczeństwa Projekt 7: Rozbudowa instalacji KNX/EIB, stacja pogodowa Projekt 8: Rozbudowa instalacji KNX/EIB, stosowanie łącznikó w Projekt 9: Rozbudowa instalacji KNX/EIB, panel pomieszczenia Lucas-Nülle GmbH 23/25

24 31 Zestaw QuickChart EIB Technika instalacyjna (8 szt.) SO6200-4J 1 Wytrzymała, trwała skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konstrukcji doświadczalnych, składająca się z laminowanych, dwustronnych i kolorowych arkuszy informacyjnych w formacie DIN A3. Karta 1 Płyta podstawowa i dane produktu Karta 2 Monitorowanie pomieszczeń i regulacja ogrzewania Karta 3 Stacja pogodowa i rozbudowa magistrali za pomocą łączników Karta 4 Symulacja pomieszczenia i panel dotykowy Karta 5 Projekt dydaktyczny "Przełączanie i przyciemnianie oświetlenia" Karta 6 Projekt dydaktyczny "Regulacja ogrzewania i sterowanie żaluzjami" Karta 7 Projekt dydaktyczny "Bezpieczeństwo" Karta 8 Projekt dydaktyczny "Monitorowanie" Układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze Schematy połączeń lub montażu Druk kolorowy w formacie DIN A3 Laminowanie: 2 x 250 µm Lucas-Nülle GmbH 24/25

25 Oprogramowanie: Pos. Bezeichnung Bestell-Nr. Anz. 32 Oprogramowanie ETS 4 lite do KNX / EIB (licencja jednostanowiskowa) z kluczem sprzętowym (D, GB, F, E) SO4001-4L 1 ETS4 to najnowsza generacja oprogramowania ETS, bezpośredni następca oprogramowania ETS3. W porównaniu z ETS3, wydanie ETS4 zawiera bardzo wiele ulepszeń. Uwaga! Licencja jest ograniczona do 20 produktów. Jest to wystarczające do celów edukacyjnych. Współpracuje ze wszystkimi popularnymi 32- i 64-bitowymi systemami operacyjnymi Windows Wykorzystuje najnowsze składniki Windows 2008 Server do bazy danych ETS4 Obsługa wielu monitorów Automatyczne aktualizacje oprogramowania Import danych projektów/produktów KNX Przełączanie między elementami KNX i znajdowanie elementów, jak obiekty i grupy adresów Oddzielne wyszukiwanie w drzewie i wyszukiwanie na listach Wbudowane okno parametrów KNX w interfejsie ETS4, możliwość przejścia przez każde okno parametrów jednym kliknięciem Oddzielne zarządzanie interfejsami magistrali KNX dla monitorów KNX i ETS4 Definiowanie własnych widoków "dynamicznych" (np. urządzenia ze specjalnymi nazwami i adresami) Swobodna strukturyzacja adresów grupowych, więcej niż trzystopniowa Pełne wykorzystanie 16-bitowej przestrzeni adresowej Kreator projektów do szybkiego tworzenia struktur budynku Automatyczne aktualizacje oprogramowania w tle Diagnostyka projektu online w celu analizy błędów instalacji Elastyczny monitor magistrali KNX/grup ze sterowanymi możliwościami zapisu oraz nowymi warunkami filtrowania/wyzwalania Wskaźnik obciążenia magistrali Lucas-Nülle GmbH 25/25
