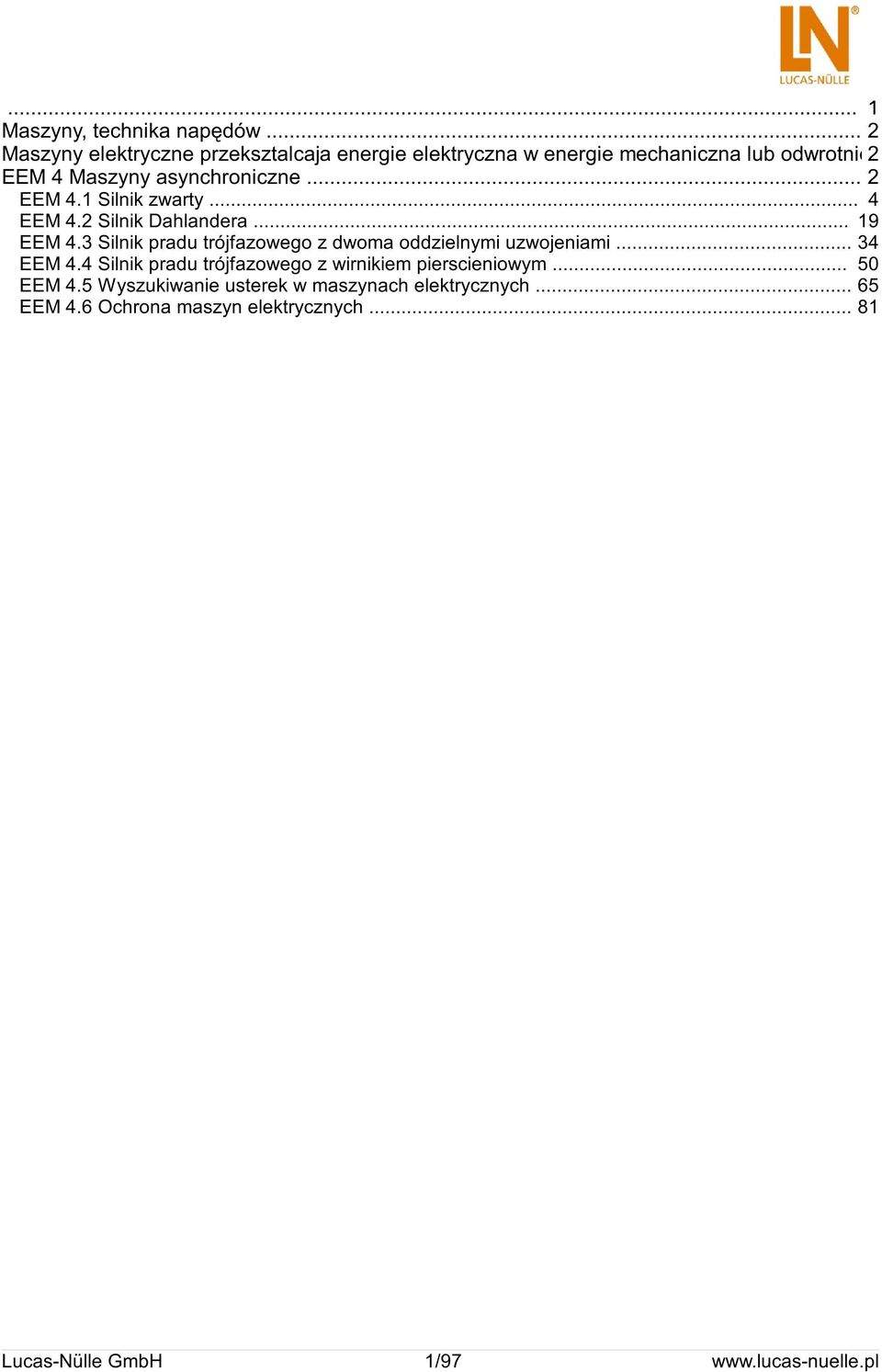

1 ... 1 Maszyny, technika napędów... 2 Maszyny elektryczne przeksztalcaja energie elektryczna w energie mechaniczna lub odwrotnie. 2 Zasa EEM 4 Maszyny asynchroniczne... 2 EEM 4.1 Silnik zwarty... 4 EEM 4.2 Silnik Dahlandera EEM 4.3 Silnik pradu trójfazowego z dwoma oddzielnymi uzwojeniami EEM 4.4 Silnik pradu trójfazowego z wirnikiem pierscieniowym EEM 4.5 Wyszukiwanie usterek w maszynach elektrycznych EEM 4.6 Ochrona maszyn elektrycznych Lucas-Nülle GmbH 1/97

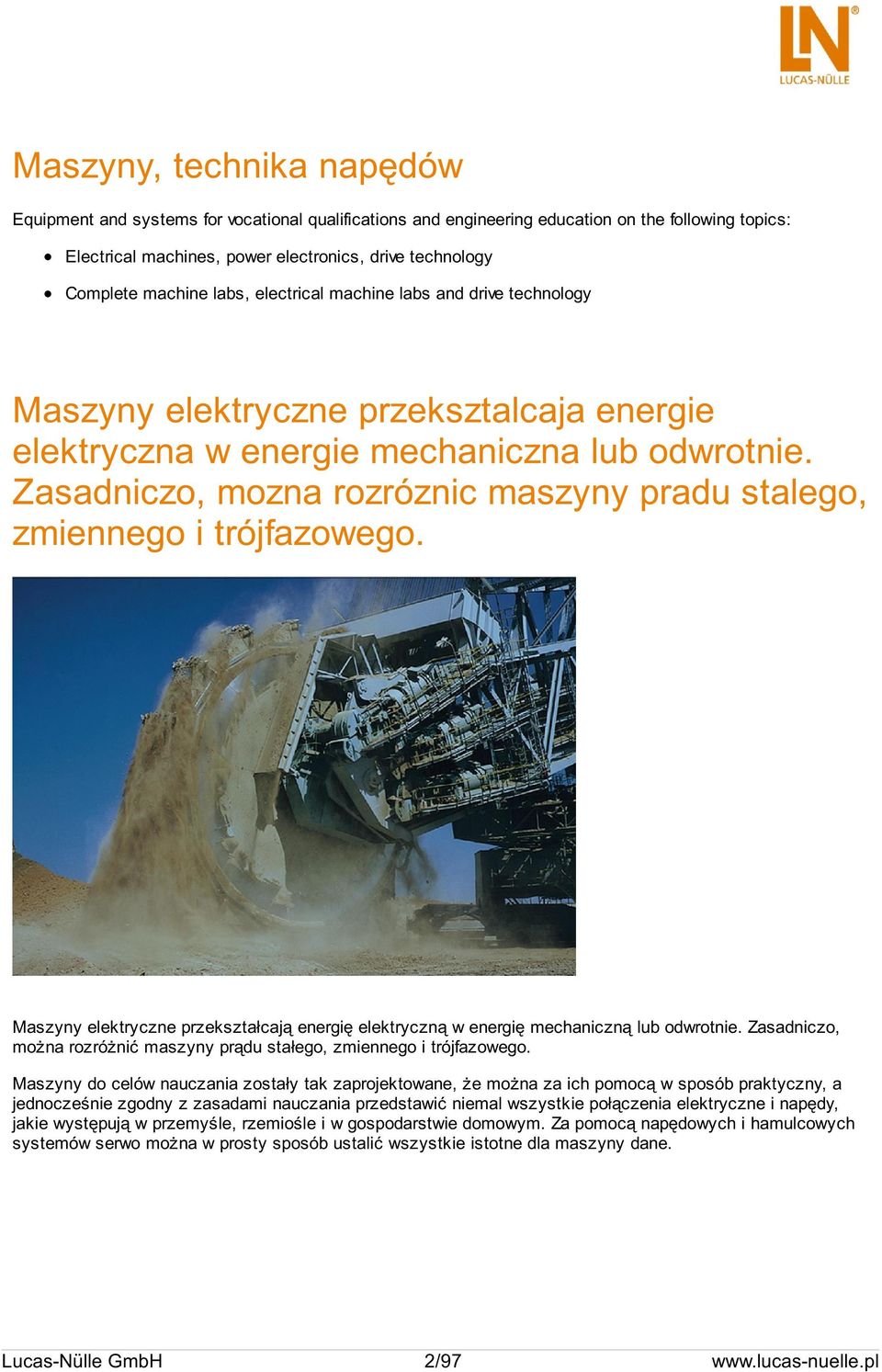

2 Maszyny, technika napędów Equipment and systems for vocational qualifications and engineering education on the following topics: Electrical machines, power electronics, drive technology Complete machine labs, electrical machine labs and drive technology Maszyny elektryczne przeksztalcaja energie elektryczna w energie mechaniczna lub odwrotnie. Zasadniczo, mozna rozróznic maszyny pradu stalego, zmiennego i trójfazowego. Maszyny elektryczne przekształcają energię elektryczną w energię mechaniczną lub odwrotnie. Zasadniczo, można rozróżnić maszyny prądu stałego, zmiennego i trójfazowego. Maszyny do celów nauczania zostały tak zaprojektowane, że można za ich pomocą w sposób praktyczny, a jednocześnie zgodny z zasadami nauczania przedstawić niemal wszystkie połączenia elektryczne i napędy, jakie występują w przemyśle, rzemiośle i w gospodarstwie domowym. Za pomocą napędowych i hamulcowych systemów serwo można w prosty sposób ustalić wszystkie istotne dla maszyny dane. Lucas-Nülle GmbH 2/97

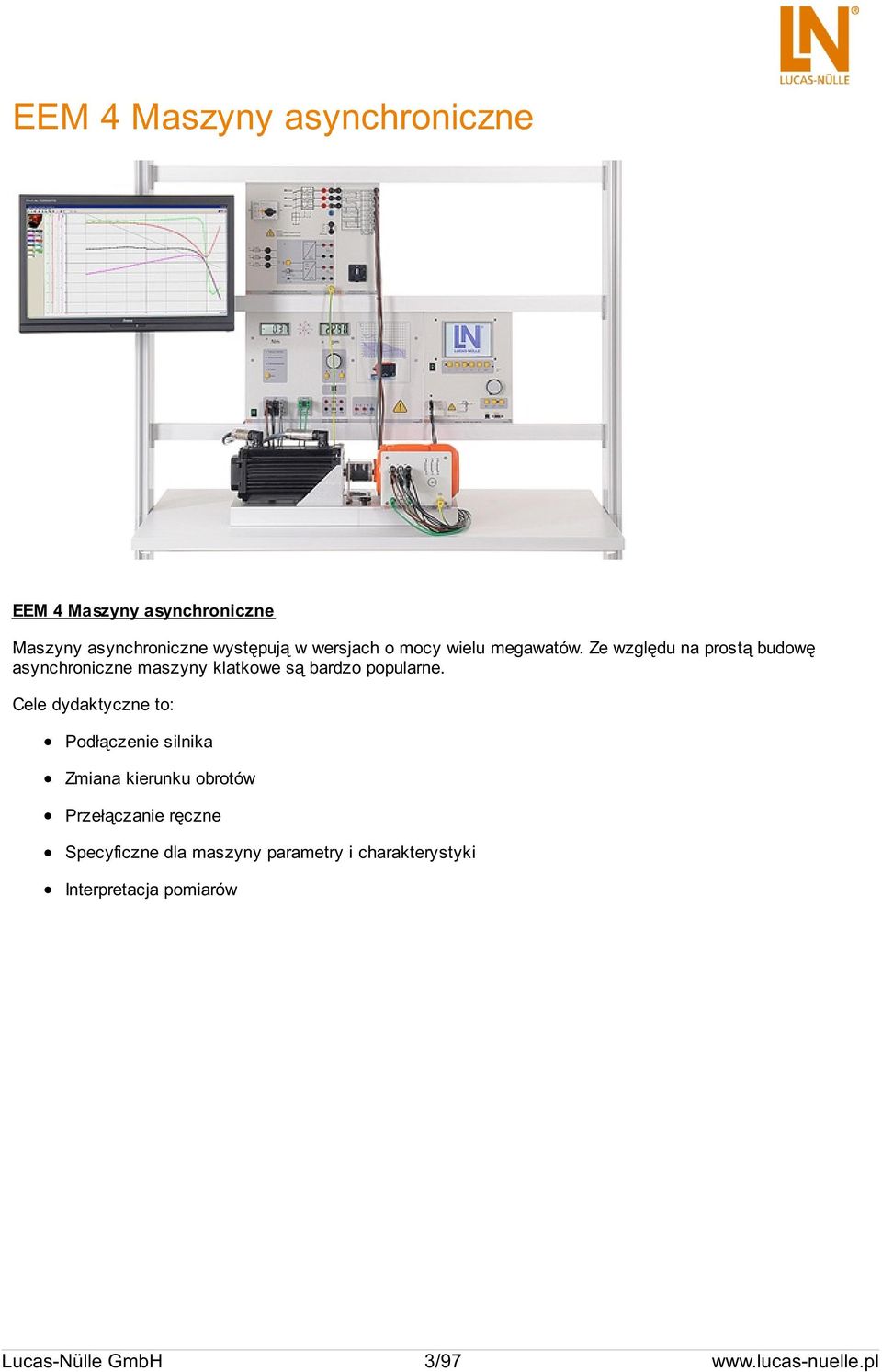

3 EEM 4 Maszyny asynchroniczne EEM 4 Maszyny asynchroniczne Maszyny asynchroniczne występują w wersjach o mocy wielu megawatów. Ze względu na prostą budowę asynchroniczne maszyny klatkowe są bardzo popularne. Cele dydaktyczne to: Podłączenie silnika Zmiana kierunku obrotów Przełączanie ręczne Specyficzne dla maszyny parametry i charakterystyki Interpretacja pomiarów Lucas-Nülle GmbH 3/97

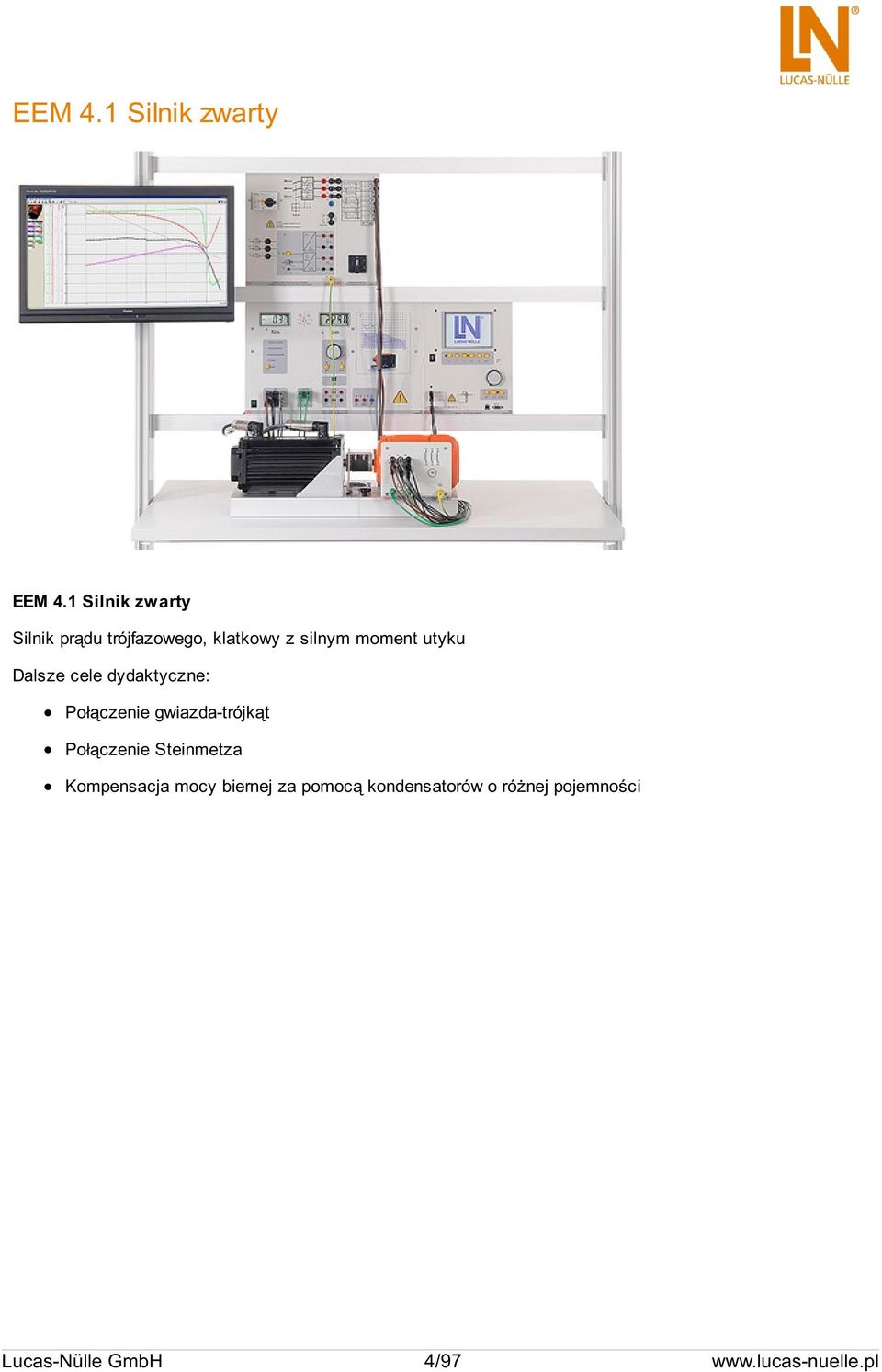

4 EEM 4.1 Silnik zwarty EEM 4.1 Silnik zwarty Silnik prądu trójfazowego, klatkowy z silnym moment utyku Dalsze cele dydaktyczne: Połączenie gwiazda-trójkąt Połączenie Steinmetza Kompensacja mocy biernej za pomocą kondensatorów o różnej pojemności Lucas-Nülle GmbH 4/97

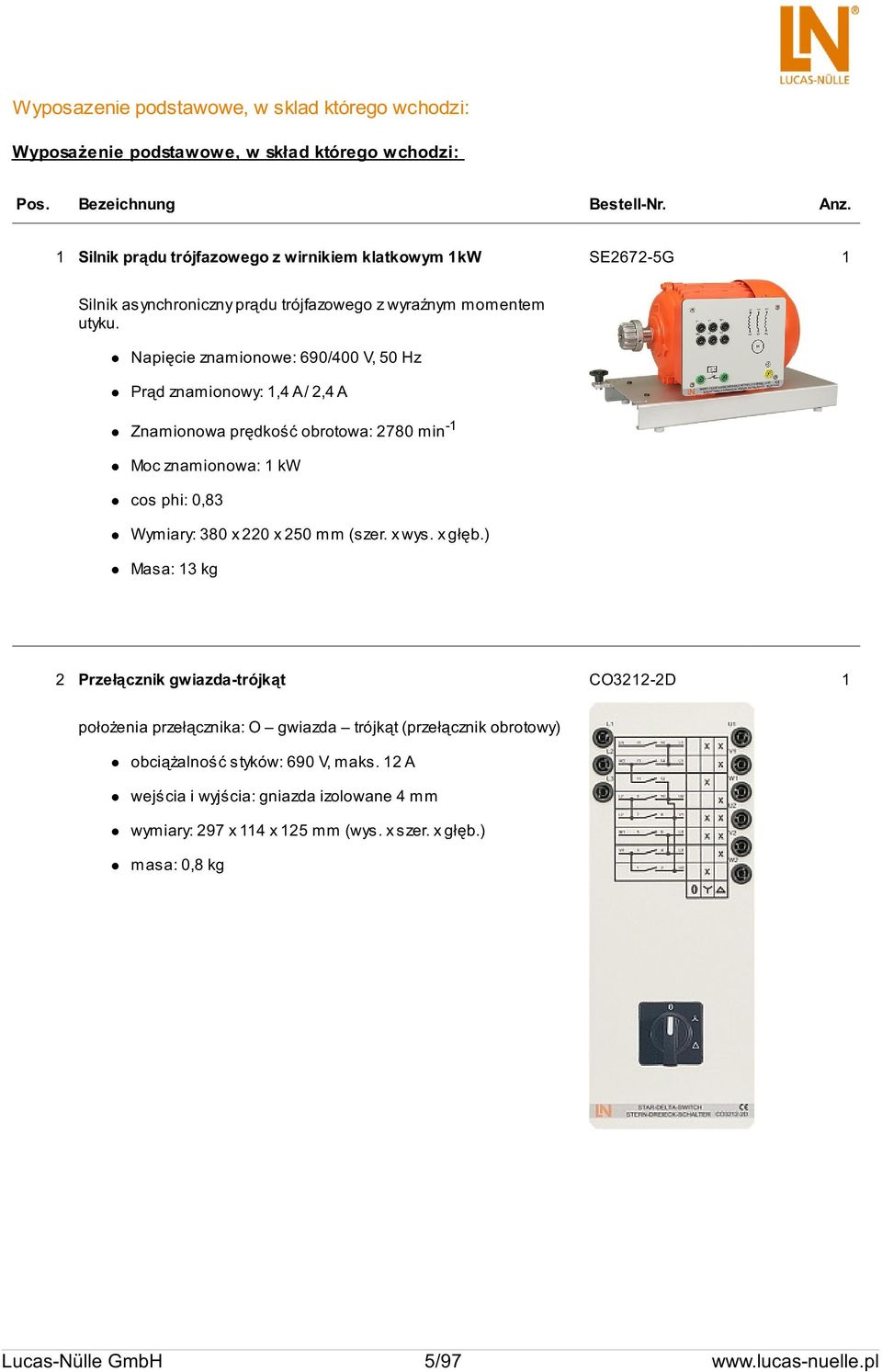

5 Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. Bezeichnung Bestell-Nr. Anz. 1 Silnik prądu trójfazowego z wirnikiem klatkowym 1kW SE2672-5G 1 Silnik asynchroniczny prądu trójfazowego z wyraźnym momentem utyku. Napięcie znamionowe: 690/400 V, 50 Hz Prąd znamionowy: 1,4 A / 2,4 A Znamionowa prędkość obrotowa: 2780 min -1 Moc znamionowa: 1 kw cos phi: 0,83 Wymiary: 380 x 220 x 250 mm (szer. x wys. x głęb.) Masa: 13 kg 2 Przełącznik gwiazda-trójkąt CO3212-2D 1 położenia przełącznika: O gwiazda trójkąt (przełącznik obrotowy) obciążalność styków: 690 V, maks. 12 A wejścia i wyjścia: gniazda izolowane 4 mm wymiary: 297 x 114 x 125 mm (wys. x szer. x głęb.) masa: 0,8 kg Lucas-Nülle GmbH 5/97

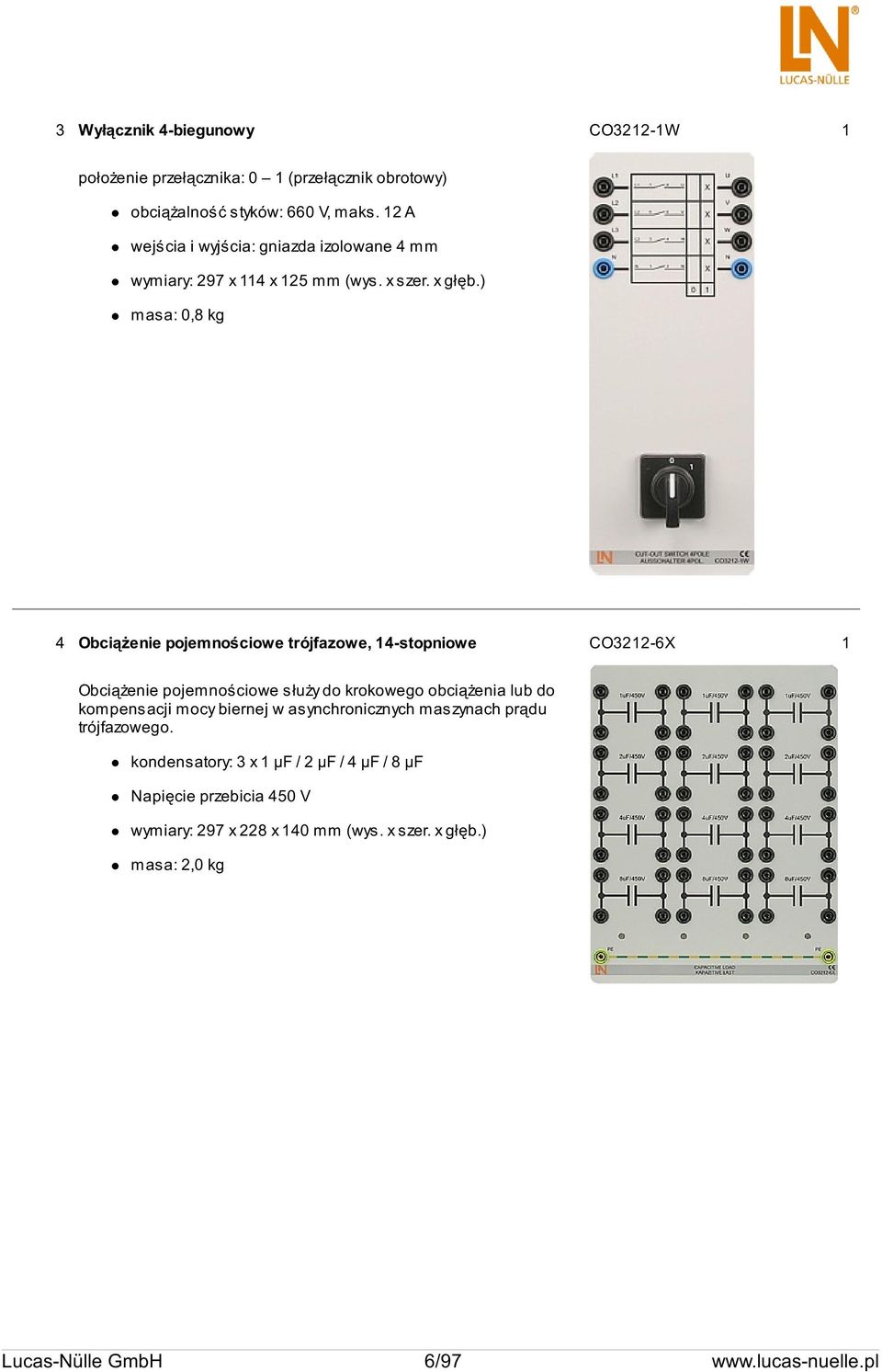

6 3 Wyłącznik 4-biegunowy CO3212-1W 1 położenie przełącznika: 0 1 (przełącznik obrotowy) obciążalność styków: 660 V, maks. 12 A wejścia i wyjścia: gniazda izolowane 4 mm wymiary: 297 x 114 x 125 mm (wys. x szer. x głęb.) masa: 0,8 kg 4 Obciążenie pojemnościowe trójfazowe, 14-stopniowe CO3212-6X 1 Obciążenie pojemnościowe służy do krokowego obciążenia lub do kompensacji mocy biernej w asynchronicznych maszynach prądu trójfazowego. kondensatory: 3 x 1 µf / 2 µf / 4 µf / 8 µf Napięcie przebicia 450 V wymiary: 297 x 228 x 140 mm (wys. x szer. x głęb.) masa: 2,0 kg Lucas-Nülle GmbH 6/97

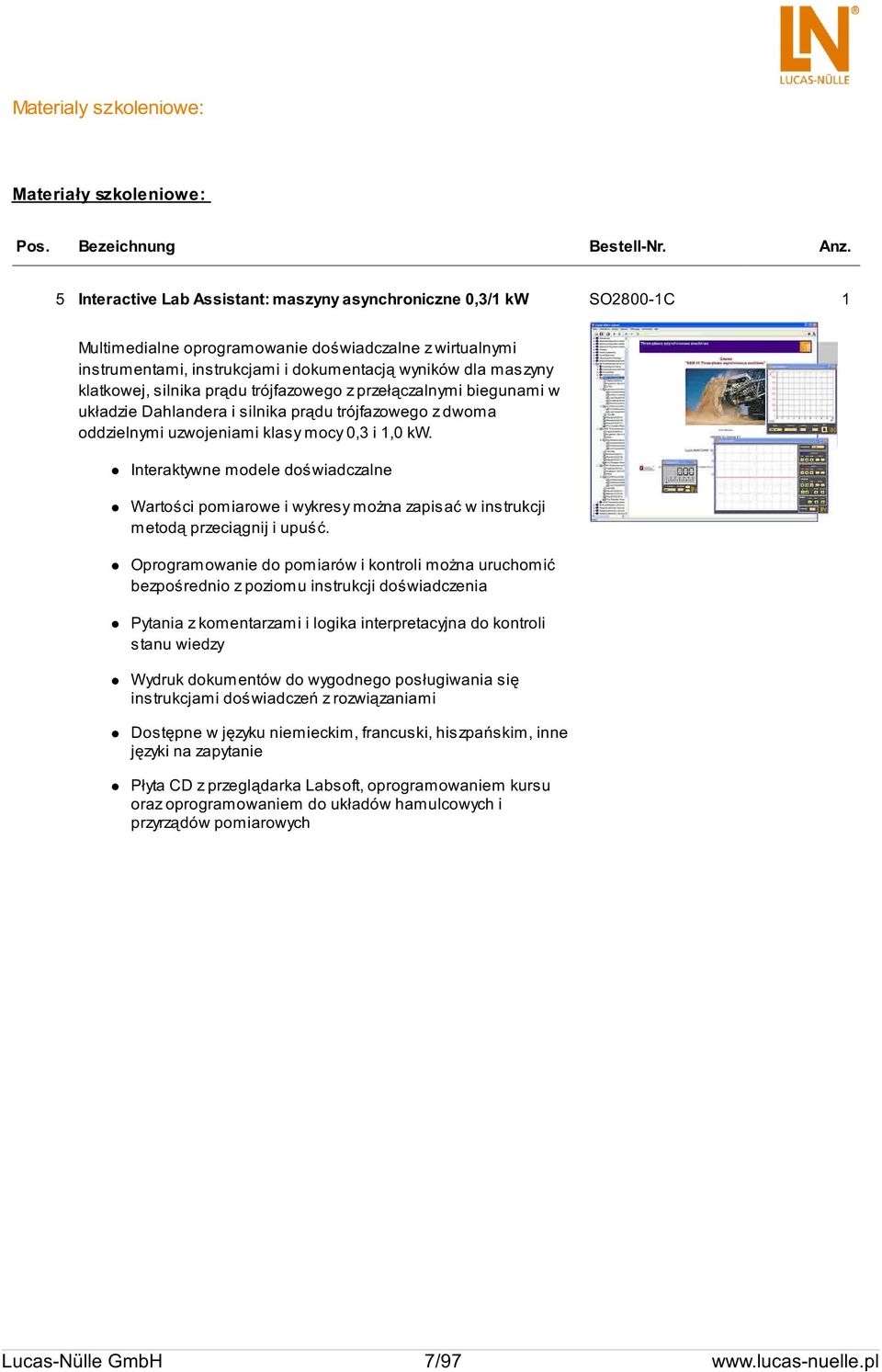

7 Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 5 Interactive Lab Assistant: maszyny asynchroniczne 0,3/1 kw SO2800-1C 1 Multimedialne oprogramowanie doświadczalne z wirtualnymi instrumentami, instrukcjami i dokumentacją wyników dla maszyny klatkowej, silnika prądu trójfazowego z przełączalnymi biegunami w układzie Dahlandera i silnika prądu trójfazowego z dwoma oddzielnymi uzwojeniami klasy mocy 0,3 i 1,0 kw. Interaktywne modele doświadczalne Wartości pomiarowe i wykresy można zapisać w instrukcji metodą przeciągnij i upuść. Oprogramowanie do pomiarów i kontroli można uruchomić bezpośrednio z poziomu instrukcji doświadczenia Pytania z komentarzami i logika interpretacyjna do kontroli stanu wiedzy Wydruk dokumentów do wygodnego posługiwania się instrukcjami doświadczeń z rozwiązaniami Dostępne w języku niemieckim, francuski, hiszpańskim, inne języki na zapytanie Płyta CD z przeglądarka Labsoft, oprogramowaniem kursu oraz oprogramowaniem do układów hamulcowych i przyrządów pomiarowych Lucas-Nülle GmbH 7/97

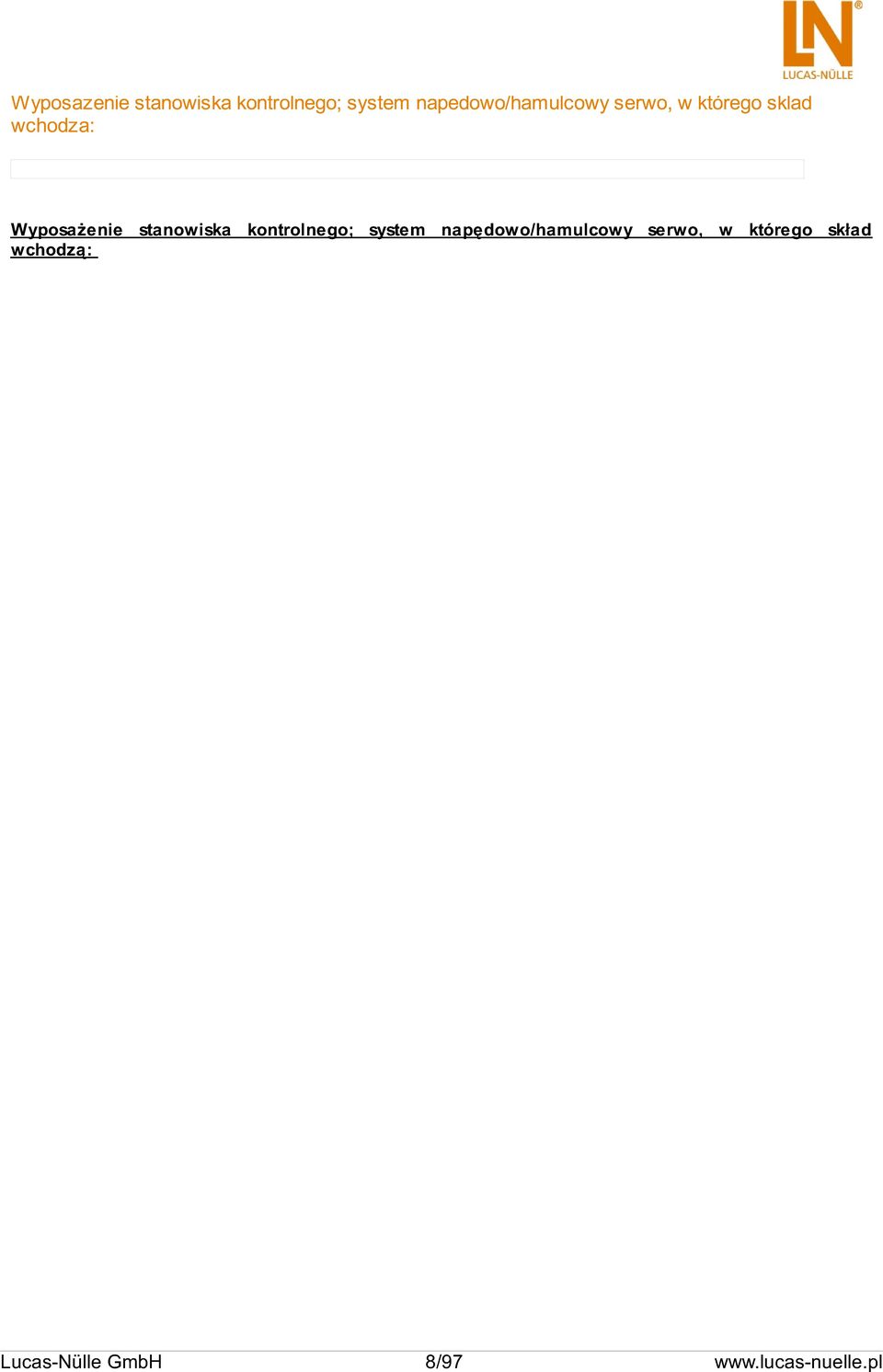

8 Wyposazenie stanowiska kontrolnego; system napedowo/hamulcowy serwo, w którego sklad wchodza: Wyposażenie stanowiska kontrolnego; system napędowo/hamulcowy serwo, w którego skład wchodzą: Lucas-Nülle GmbH 8/97

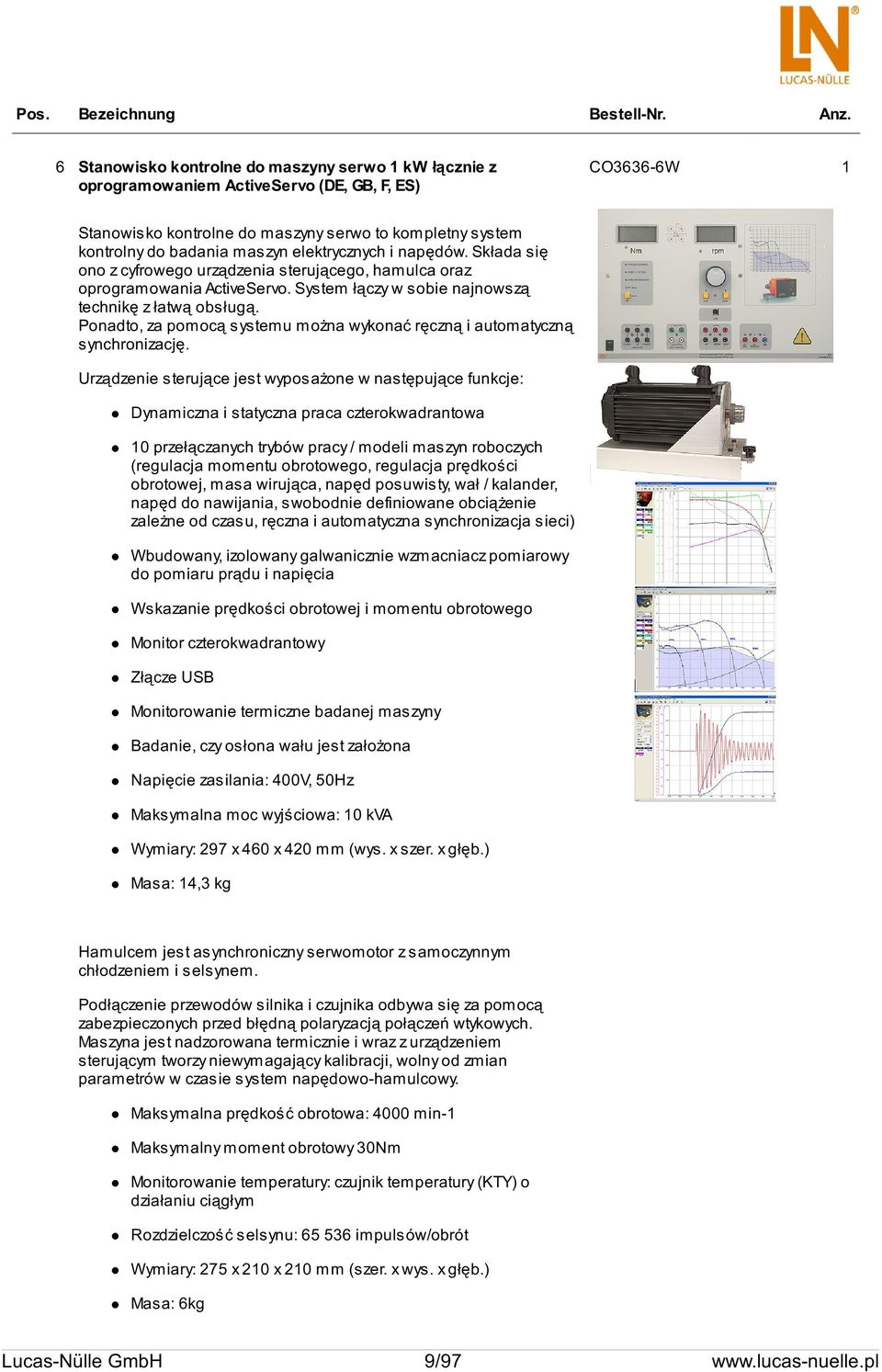

9 Pos. Bezeichnung Bestell-Nr. Anz. 6 Stanowisko kontrolne do maszyny serwo 1 kw łącznie z oprogramowaniem ActiveServo (DE, GB, F, ES) CO3636-6W 1 Stanowisko kontrolne do maszyny serwo to kompletny system kontrolny do badania maszyn elektrycznych i napędów. Składa się ono z cyfrowego urządzenia sterującego, hamulca oraz oprogramowania ActiveServo. System łączy w sobie najnowszą technikę z łatwą obsługą. Ponadto, za pomocą systemu można wykonać ręczną i automatyczną synchronizację. Urządzenie sterujące jest wyposażone w następujące funkcje: Dynamiczna i statyczna praca czterokwadrantowa 10 przełączanych trybów pracy / modeli maszyn roboczych (regulacja momentu obrotowego, regulacja prędkości obrotowej, masa wirująca, napęd posuwisty, wał / kalander, napęd do nawijania, swobodnie definiowane obciążenie zależne od czasu, ręczna i automatyczna synchronizacja sieci) Wbudowany, izolowany galwanicznie wzmacniacz pomiarowy do pomiaru prądu i napięcia Wskazanie prędkości obrotowej i momentu obrotowego Monitor czterokwadrantowy Złącze USB Monitorowanie termiczne badanej maszyny Badanie, czy osłona wału jest założona Napięcie zasilania: 400V, 50Hz Maksymalna moc wyjściowa: 10 kva Wymiary: 297 x 460 x 420 mm (wys. x szer. x głęb.) Masa: 14,3 kg Hamulcem jest asynchroniczny serwomotor z samoczynnym chłodzeniem i selsynem. Podłączenie przewodów silnika i czujnika odbywa się za pomocą zabezpieczonych przed błędną polaryzacją połączeń wtykowych. Maszyna jest nadzorowana termicznie i wraz z urządzeniem sterującym tworzy niewymagający kalibracji, wolny od zmian parametrów w czasie system napędowo-hamulcowy. Maksymalna prędkość obrotowa: 4000 min-1 Maksymalny moment obrotowy 30Nm Monitorowanie temperatury: czujnik temperatury (KTY) o działaniu ciągłym Rozdzielczość selsynu: impulsów/obrót Wymiary: 275 x 210 x 210 mm (szer. x wys. x głęb.) Masa: 6kg Lucas-Nülle GmbH 9/97

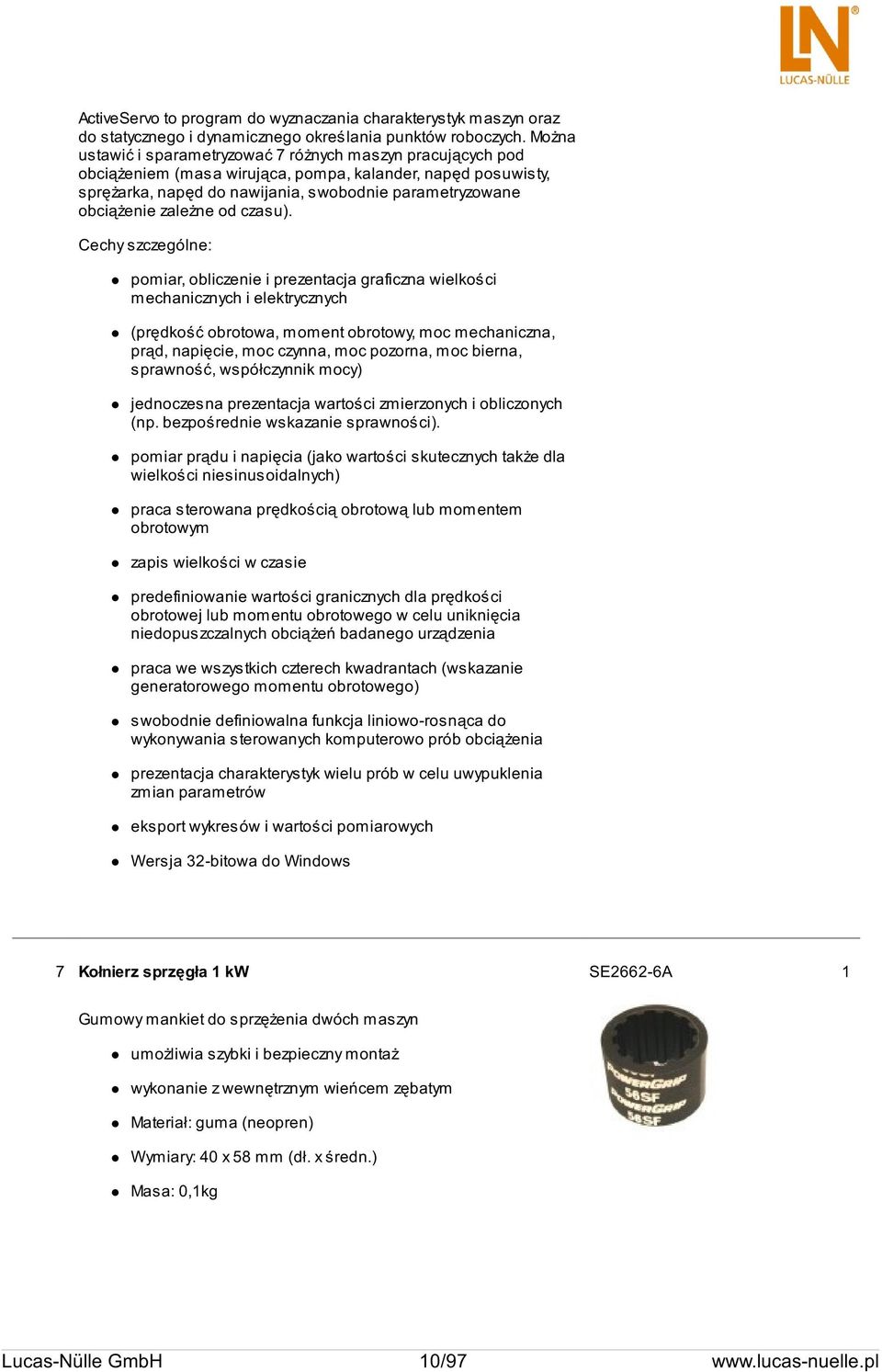

10 ActiveServo to program do wyznaczania charakterystyk maszyn oraz do statycznego i dynamicznego określania punktów roboczych. Można ustawić i sparametryzować 7 różnych maszyn pracujących pod obciążeniem (masa wirująca, pompa, kalander, napęd posuwisty, sprężarka, napęd do nawijania, swobodnie parametryzowane obciążenie zależne od czasu). Cechy szczególne: pomiar, obliczenie i prezentacja graficzna wielkości mechanicznych i elektrycznych (prędkość obrotowa, moment obrotowy, moc mechaniczna, prąd, napięcie, moc czynna, moc pozorna, moc bierna, sprawność, współczynnik mocy) jednoczesna prezentacja wartości zmierzonych i obliczonych (np. bezpośrednie wskazanie sprawności). pomiar prądu i napięcia (jako wartości skutecznych także dla wielkości niesinusoidalnych) praca sterowana prędkością obrotową lub momentem obrotowym zapis wielkości w czasie predefiniowanie wartości granicznych dla prędkości obrotowej lub momentu obrotowego w celu uniknięcia niedopuszczalnych obciążeń badanego urządzenia praca we wszystkich czterech kwadrantach (wskazanie generatorowego momentu obrotowego) swobodnie definiowalna funkcja liniowo-rosnąca do wykonywania sterowanych komputerowo prób obciążenia prezentacja charakterystyk wielu prób w celu uwypuklenia zmian parametrów eksport wykresów i wartości pomiarowych Wersja 32-bitowa do Windows 7 Kołnierz sprzęgła 1 kw SE2662-6A 1 Gumowy mankiet do sprzężenia dwóch maszyn umożliwia szybki i bezpieczny montaż wykonanie z wewnętrznym wieńcem zębatym Materiał: guma (neopren) Wymiary: 40 x 58 mm (dł. x średn.) Masa: 0,1kg Lucas-Nülle GmbH 10/97

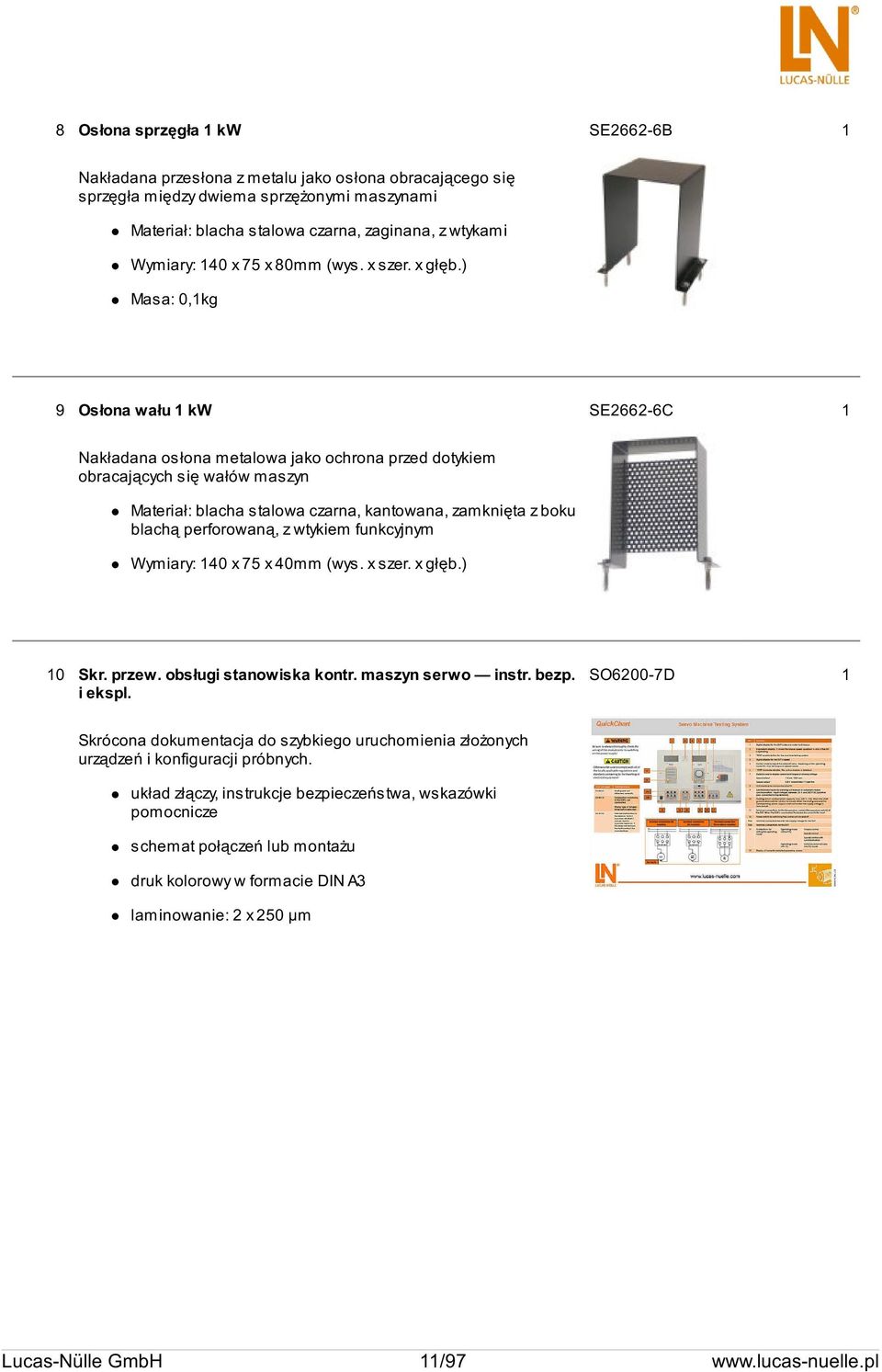

11 8 Osłona sprzęgła 1 kw SE2662-6B 1 Nakładana przesłona z metalu jako osłona obracającego się sprzęgła między dwiema sprzężonymi maszynami Materiał: blacha stalowa czarna, zaginana, z wtykami Wymiary: 140 x 75 x 80mm (wys. x szer. x głęb.) Masa: 0,1kg 9 Osłona wału 1 kw SE2662-6C 1 Nakładana osłona metalowa jako ochrona przed dotykiem obracających się wałów maszyn Materiał: blacha stalowa czarna, kantowana, zamknięta z boku blachą perforowaną, z wtykiem funkcyjnym Wymiary: 140 x 75 x 40mm (wys. x szer. x głęb.) 10 Skr. przew. obsługi stanowiska kontr. maszyn serwo instr. bezp. i ekspl. SO6200-7D 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze schemat połączeń lub montażu druk kolorowy w formacie DIN A3 laminowanie: 2 x 250 µm Lucas-Nülle GmbH 11/97

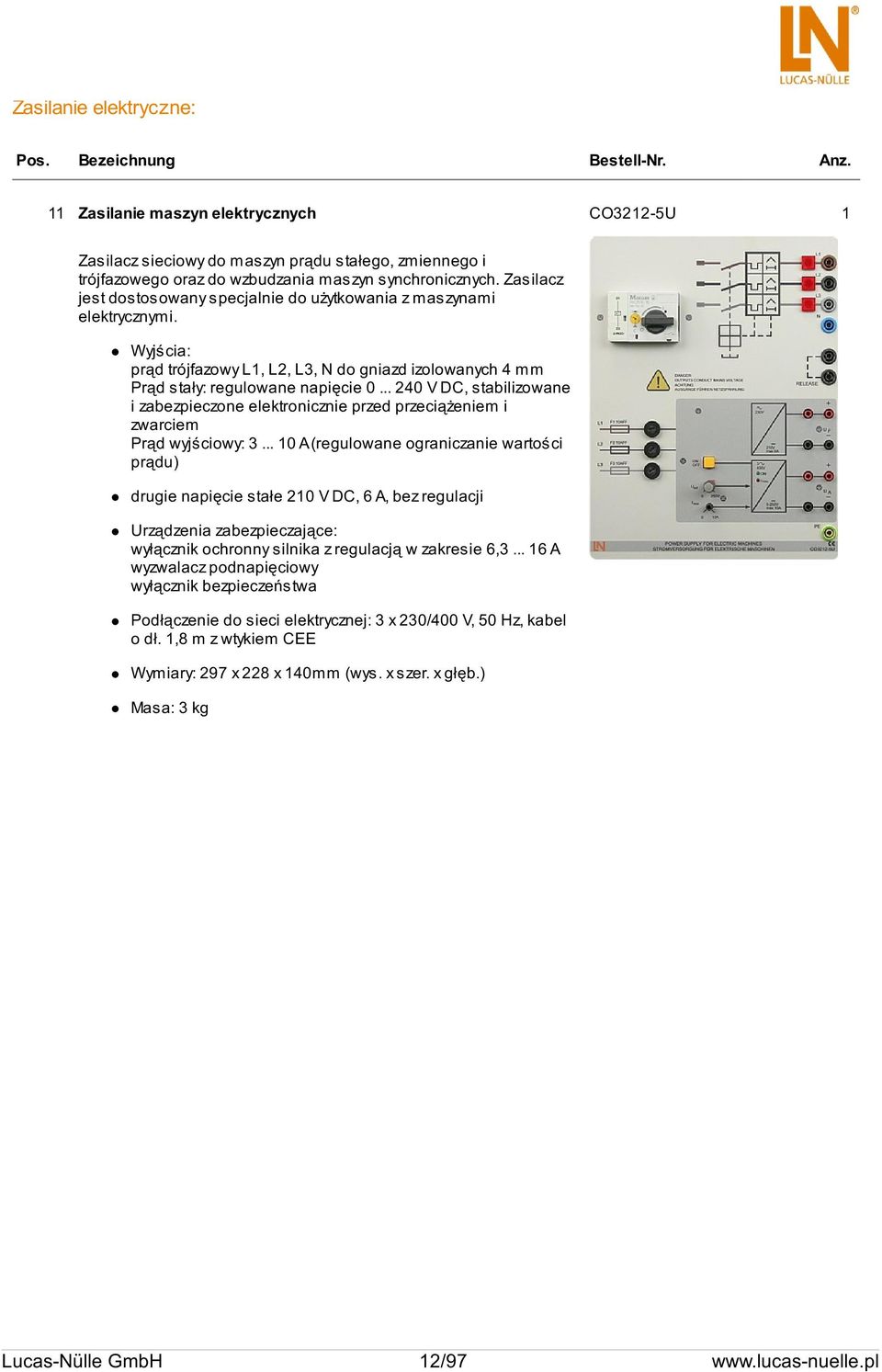

12 Zasilanie elektryczne: Pos. Bezeichnung Bestell-Nr. Anz. 11 Zasilanie maszyn elektrycznych CO3212-5U 1 Zasilacz sieciowy do maszyn prądu stałego, zmiennego i trójfazowego oraz do wzbudzania maszyn synchronicznych. Zasilacz jest dostosowany specjalnie do użytkowania z maszynami elektrycznymi. Wyjścia: prąd trójfazowy L1, L2, L3, N do gniazd izolowanych 4 mm Prąd stały: regulowane napięcie V DC, stabilizowane i zabezpieczone elektronicznie przed przeciążeniem i zwarciem Prąd wyjściowy: A (regulowane ograniczanie wartości prądu) drugie napięcie stałe 210 V DC, 6 A, bez regulacji Urządzenia zabezpieczające: wyłącznik ochronny silnika z regulacją w zakresie 6, A wyzwalacz podnapięciowy wyłącznik bezpieczeństwa Podłączenie do sieci elektrycznej: 3 x 230/400 V, 50 Hz, kabel o dł. 1,8 m z wtykiem CEE Wymiary: 297 x 228 x 140mm (wys. x szer. x głęb.) Masa: 3 kg Lucas-Nülle GmbH 12/97

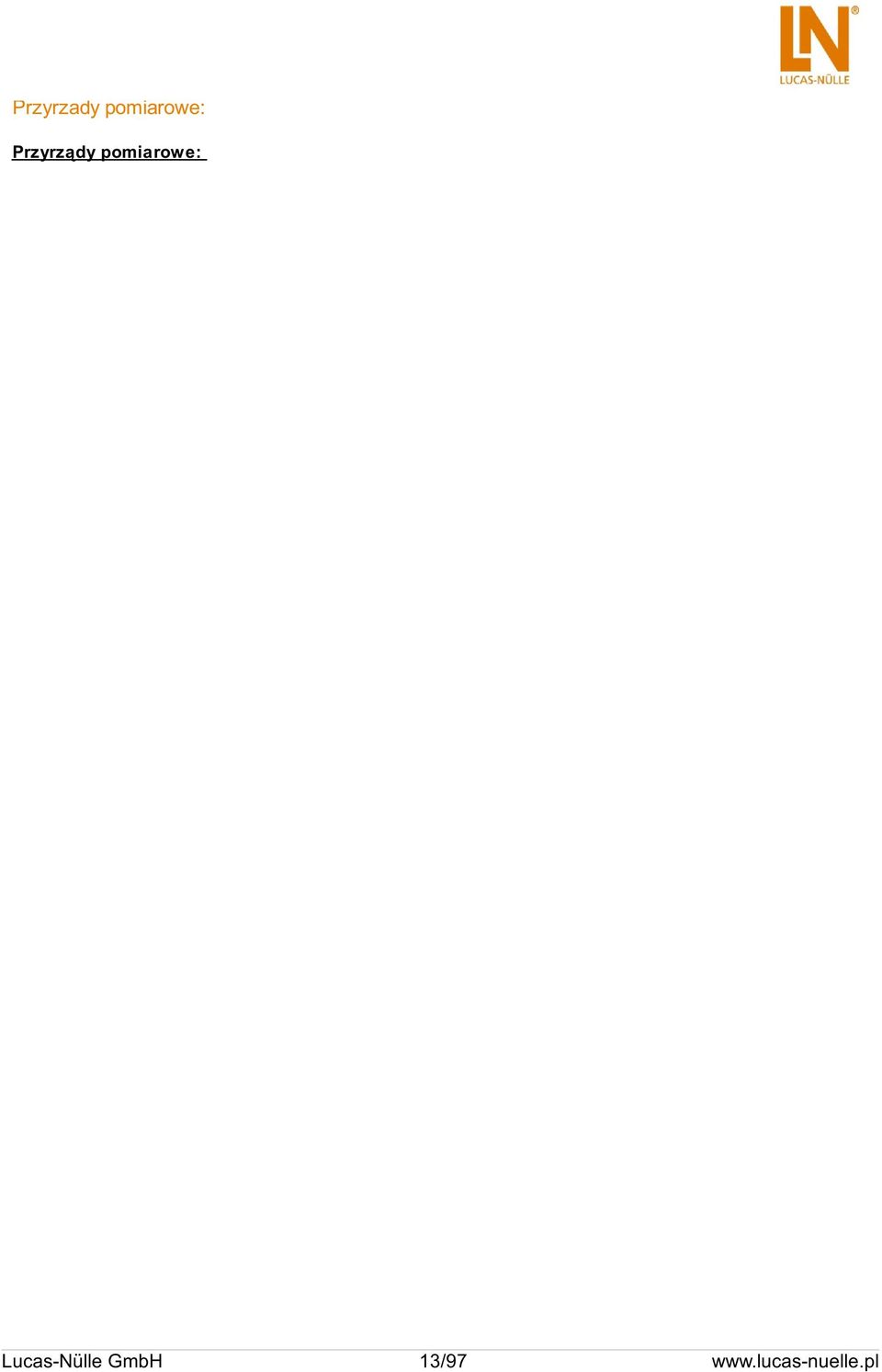

13 Przyrzady pomiarowe: Przyrządy pomiarowe: Lucas-Nülle GmbH 13/97

14 Pos. Bezeichnung Bestell-Nr. Anz. 12 Analogowo-cyfrowy przyrząd uniwersalny, pomiar mocy i współczynnika mocy, oprogramowanie CO5127-1Z 1 Takie dziedziny techniki, jak maszyny elektryczne, elektronika mocy i technika napędowa stawiają szczególne wymagania przyrządom pomiarowym. Muszą one charakteryzować się dużą odpornością na przeciążenia, a rejestrowanie wartości pomiarowych musi odbywać się niezależnie od przebiegu krzywej. Uniwersalny przyrząd pomiarowy jest specjalnie przystosowany do tych wymagań. Zastępuje on do 4 różnych przyrządów - woltomierz, amperomierz, miernik mocy i miernik kąta fazowego. Graficzny wyświetlacz umożliwia zastosowanie zarówno w eksperymentach prowadzonych przez uczniów, jak i eksperymentach demonstracyjnych. Dostarczone w zestawie oprogramowanie VI-Starter umożliwia wizualizację wielkości pomiarowych na komputerze PC. Jednoczesny, niezależny od przebiegu krzywej pomiar napięcia i prądu (maks. 600 V, 20 A) (pomiar napięć taktowanych) Obliczanie współczynnika mocy czynnej, pozornej, biernej i współczynnika mocy Pomiar całkowitej wartości skutecznej (RMS-AC+DC); zmiennej wartości skutecznej (RMS-AC) i arytmetycznej wartości średniej (AV-AC+DC) Elektrycznie niezniszczalny do 20 A / 600 V Duży (5,7"), kontrastowy wyświetlacz graficzny z podświetleniem tła Duże elementy na wyświetlaczu lub wyświetlanie do 4 wartości pomiarowych Wyświetlanie cyfrowe lub quasi-analogowe Złącze USB Opór wewnętrzny: ścieżka prądowa 10 mω, ścieżka napięciowa 10 MΩ Zakresy napięć: 30; 300; 600 V Zakresy prądowe: 1; 10; 20 A Dokładność pomiaru: 2% Automatyczny lub ręczny wybór zakresu pomiarowego Demonstracyjny przyrząd pomiarowy do pracy w sieci Napięcie robocze: 230 V, 50 Hz Wymiary: 297 x 228 x 85 mm (wys. x szer. x głęb.) Masa: 1,5 kg Za pomocą oprogramowania VI-Starter można przedstawić wszystkie dane na komputerze PC. Można otworzyć do 17 różnych wskazań. Widok oscyloskopu dla prezentacji napięcia, prądu i mocy Licznik mocy do wskazania mocy pobranej i oddanej Lucas-Nülle GmbH 14/97

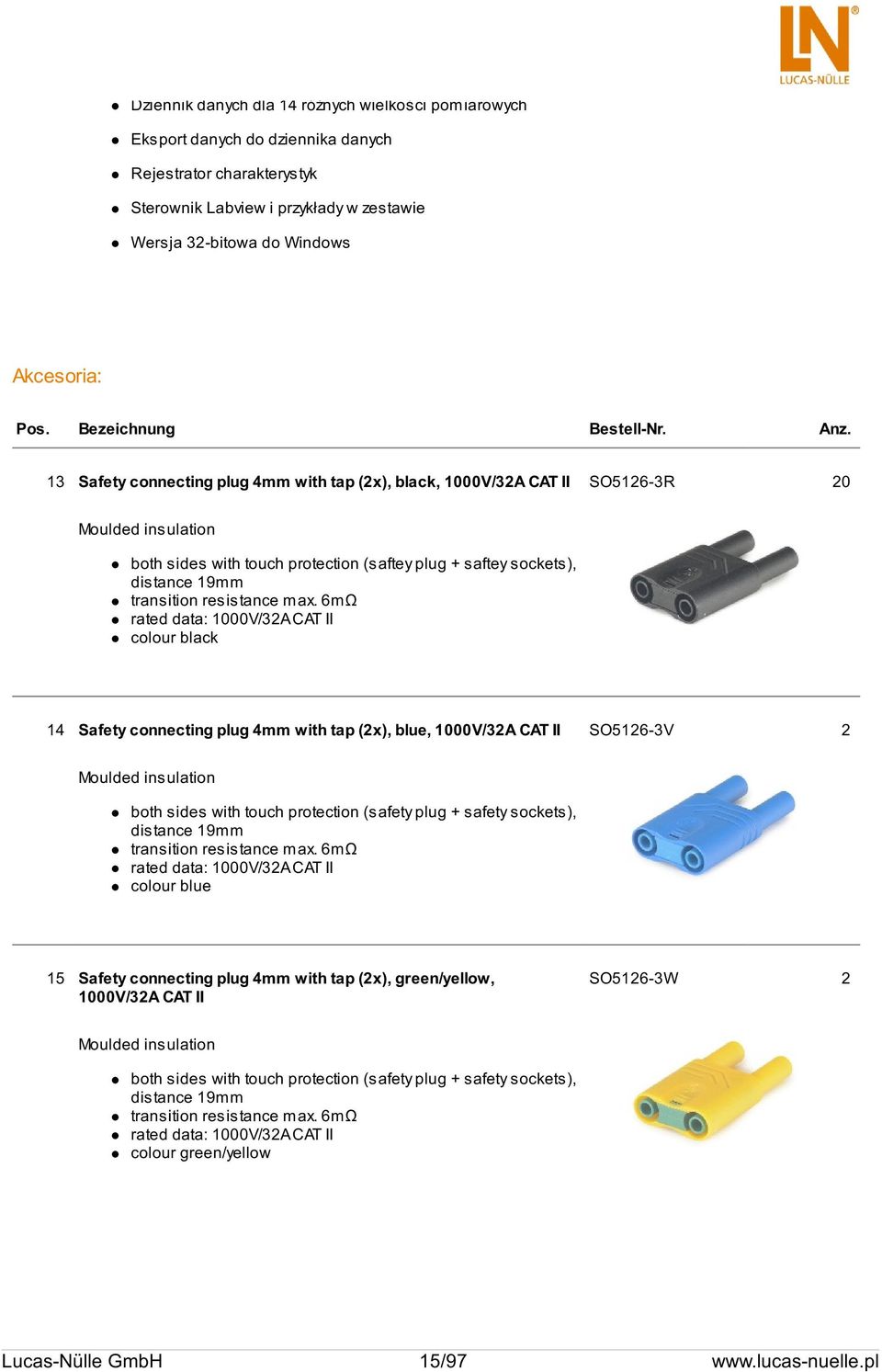

15 Dziennik danych dla 14 różnych wielkości pomiarowych Eksport danych do dziennika danych Rejestrator charakterystyk Sterownik Labview i przykłady w zestawie Wersja 32-bitowa do Windows Akcesoria: Pos. Bezeichnung Bestell-Nr. Anz. 13 Safety connecting plug 4mm with tap (2x), black, 1000V/32A CAT II SO5126-3R 20 Moulded insulation both sides with touch protection (saftey plug + saftey sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour black 14 Safety connecting plug 4mm with tap (2x), blue, 1000V/32A CAT II SO5126-3V 2 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour blue 15 Safety connecting plug 4mm with tap (2x), green/yellow, 1000V/32A CAT II SO5126-3W 2 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour green/yellow Lucas-Nülle GmbH 15/97

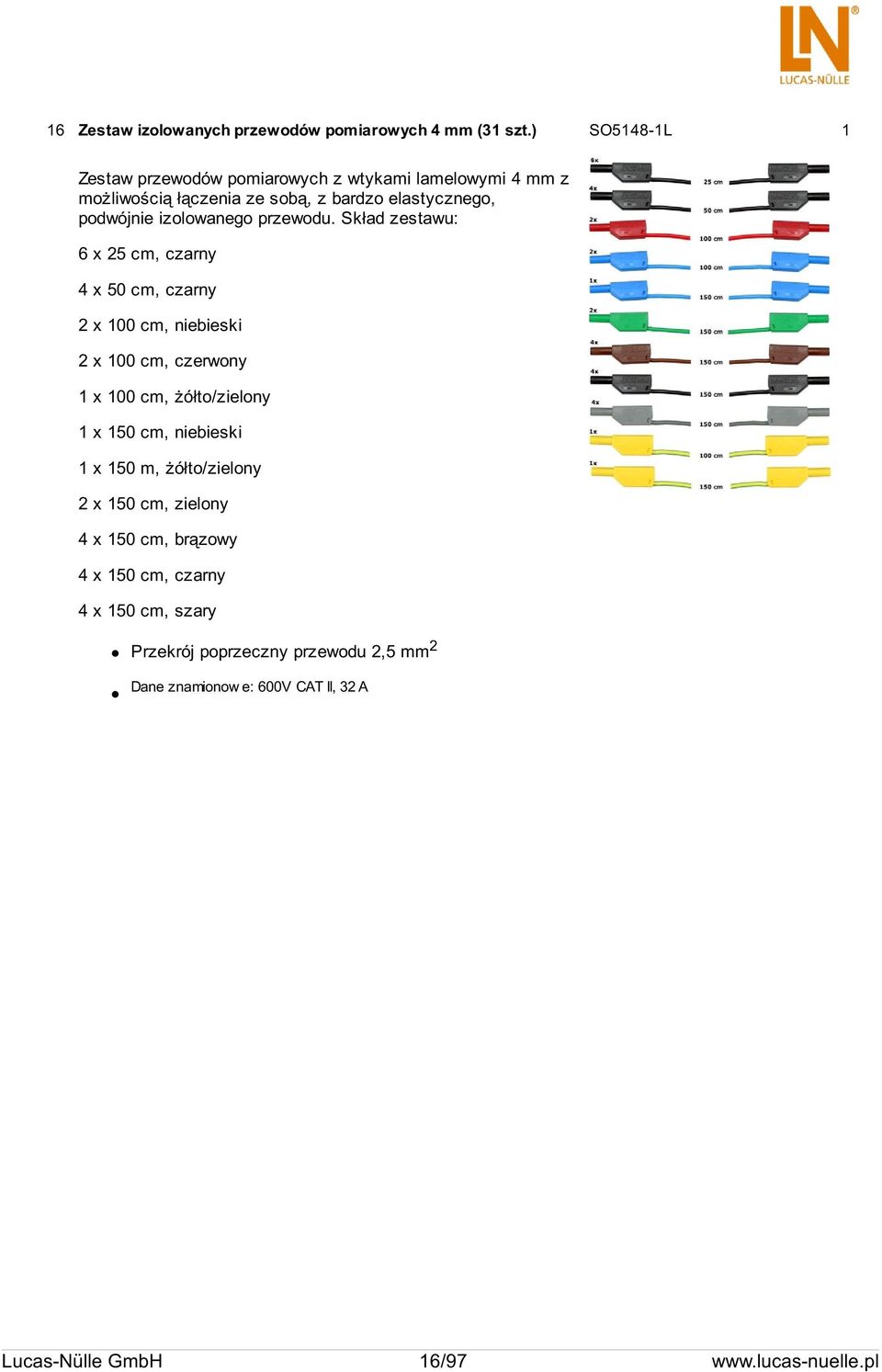

16 16 Zestaw izolowanych przewodów pomiarowych 4 mm (31 szt.) SO5148-1L 1 Zestaw przewodów pomiarowych z wtykami lamelowymi 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 6 x 25 cm, czarny 4 x 50 cm, czarny 2 x 100 cm, niebieski 2 x 100 cm, czerwony 1 x 100 cm, żółto/zielony 1 x 150 cm, niebieski 1 x 150 m, żółto/zielony 2 x 150 cm, zielony 4 x 150 cm, brązowy 4 x 150 cm, czarny 4 x 150 cm, szary Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionow e: 600V CAT II, 32 A Lucas-Nülle GmbH 16/97

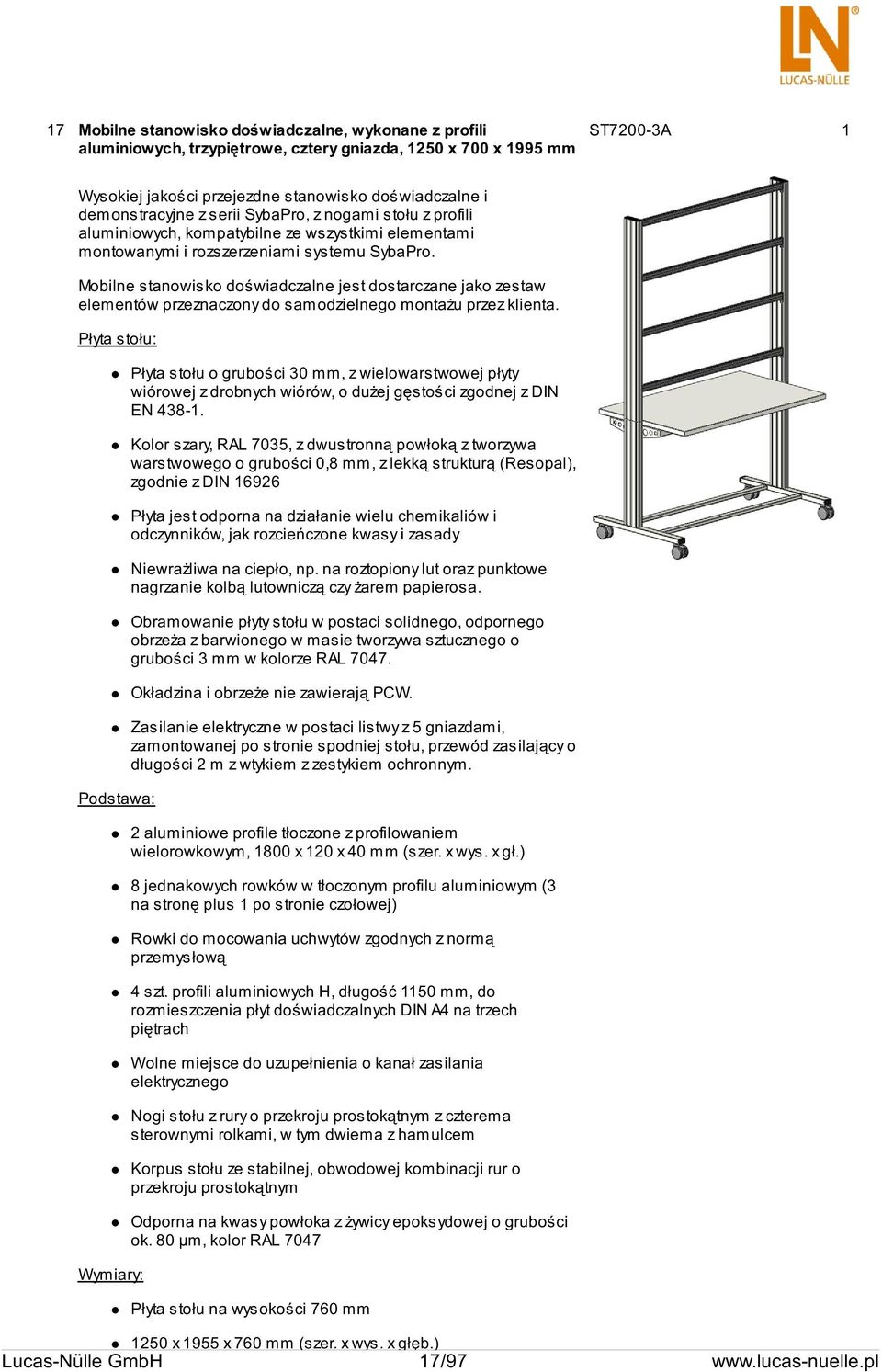

17 17 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Wymiary: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas-Nülle GmbH 17/97

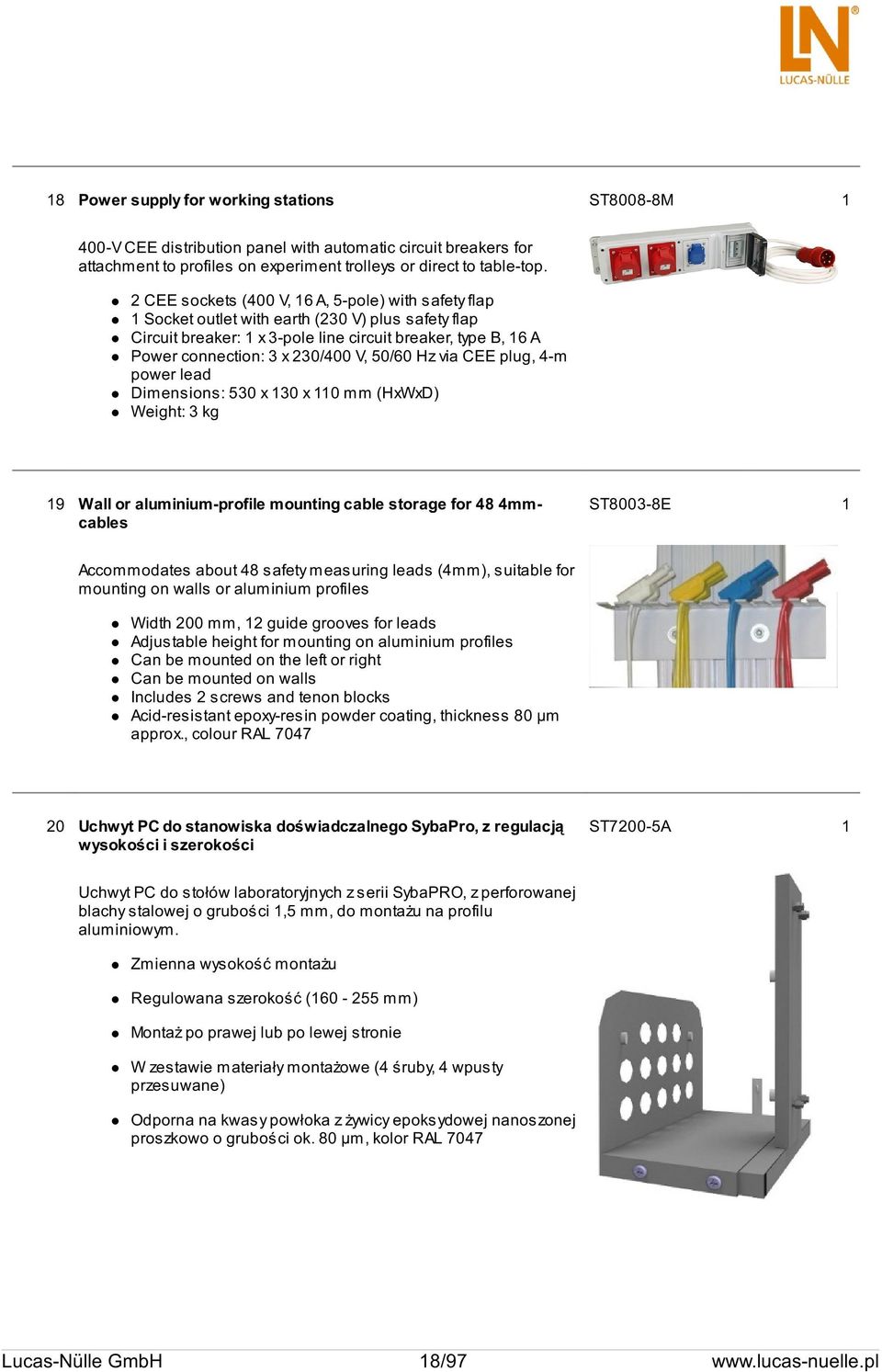

18 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 18 Power supply for working stations ST8008-8M V CEE distribution panel with automatic circuit breakers for attachment to profiles on experiment trolleys or direct to table-top. 2 CEE sockets (400 V, 16 A, 5-pole) with safety flap 1 Socket outlet with earth (230 V) plus safety flap Circuit breaker: 1 x 3-pole line circuit breaker, type B, 16 A Power connection: 3 x 230/400 V, 50/60 Hz via CEE plug, 4-m power lead Dimensions: 530 x 130 x 110 mm (HxWxD) Weight: 3 kg 19 Wall or aluminium-profile mounting cable storage for 48 4mmcables ST8003-8E 1 Accommodates about 48 safety measuring leads (4mm), suitable for mounting on walls or aluminium profiles Width 200 mm, 12 guide grooves for leads Adjustable height for mounting on aluminium profiles Can be mounted on the left or right Can be mounted on walls Includes 2 screws and tenon blocks Acid-resistant epoxy-resin powder coating, thickness 80 µm approx., colour RAL Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL 7047 Lucas-Nülle GmbH 18/97

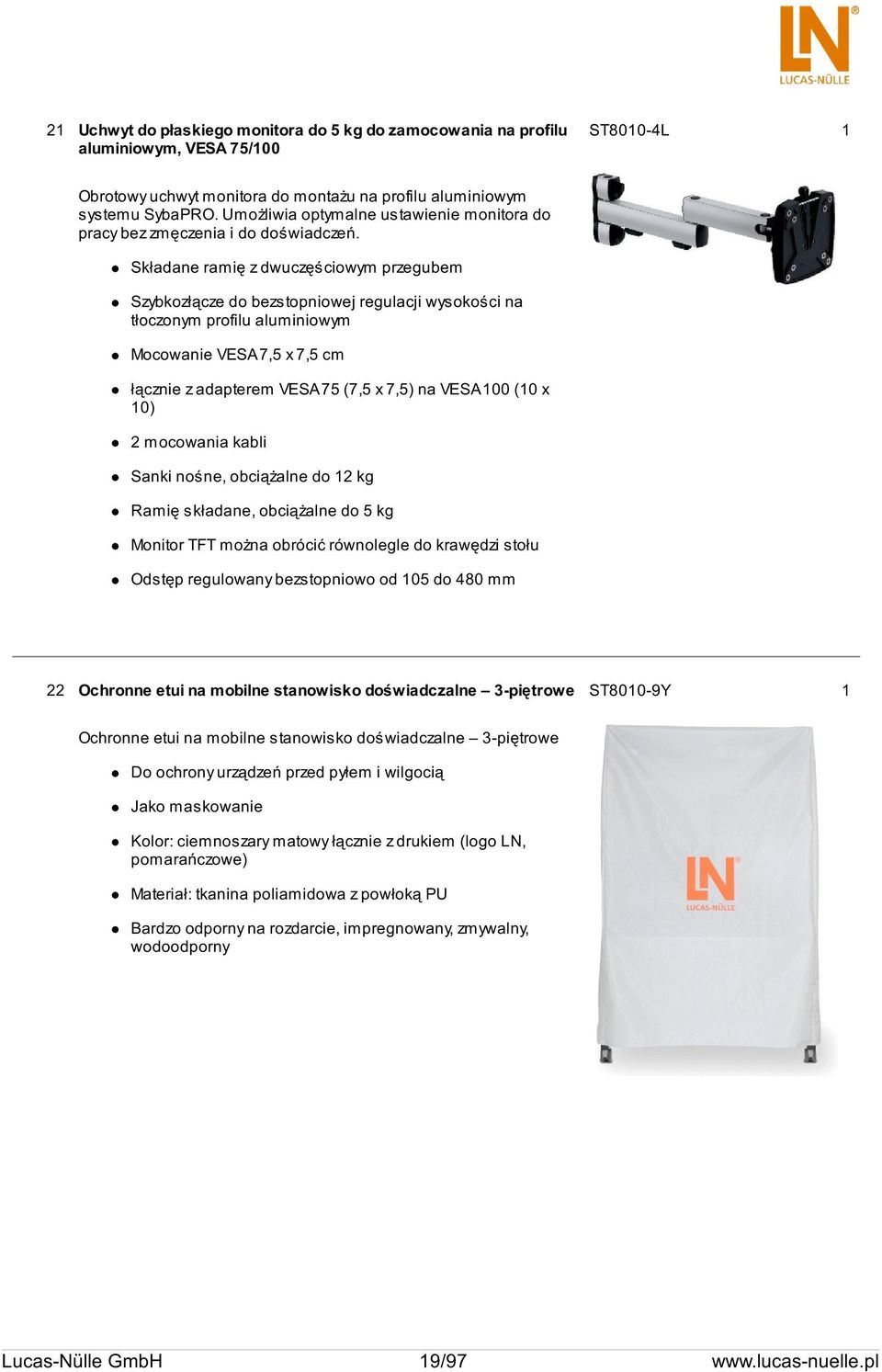

19 21 Uchwyt do płaskiego monitora do 5 kg do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4L 1 Obrotowy uchwyt monitora do montażu na profilu aluminiowym systemu SybaPRO. Umożliwia optymalne ustawienie monitora do pracy bez zmęczenia i do doświadczeń. Składane ramię z dwuczęściowym przegubem Szybkozłącze do bezstopniowej regulacji wysokości na tłoczonym profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm łącznie z adapterem VESA 75 (7,5 x 7,5) na VESA 100 (10 x 10) 2 mocowania kabli Sanki nośne, obciążalne do 12 kg Ramię składane, obciążalne do 5 kg Monitor TFT można obrócić równolegle do krawędzi stołu Odstęp regulowany bezstopniowo od 105 do 480 mm 22 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe ST8010-9Y 1 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe Do ochrony urządzeń przed pyłem i wilgocią Jako maskowanie Kolor: ciemnoszary matowy łącznie z drukiem (logo LN, pomarańczowe) Materiał: tkanina poliamidowa z powłoką PU Bardzo odporny na rozdarcie, impregnowany, zmywalny, wodoodporny Lucas-Nülle GmbH 19/97

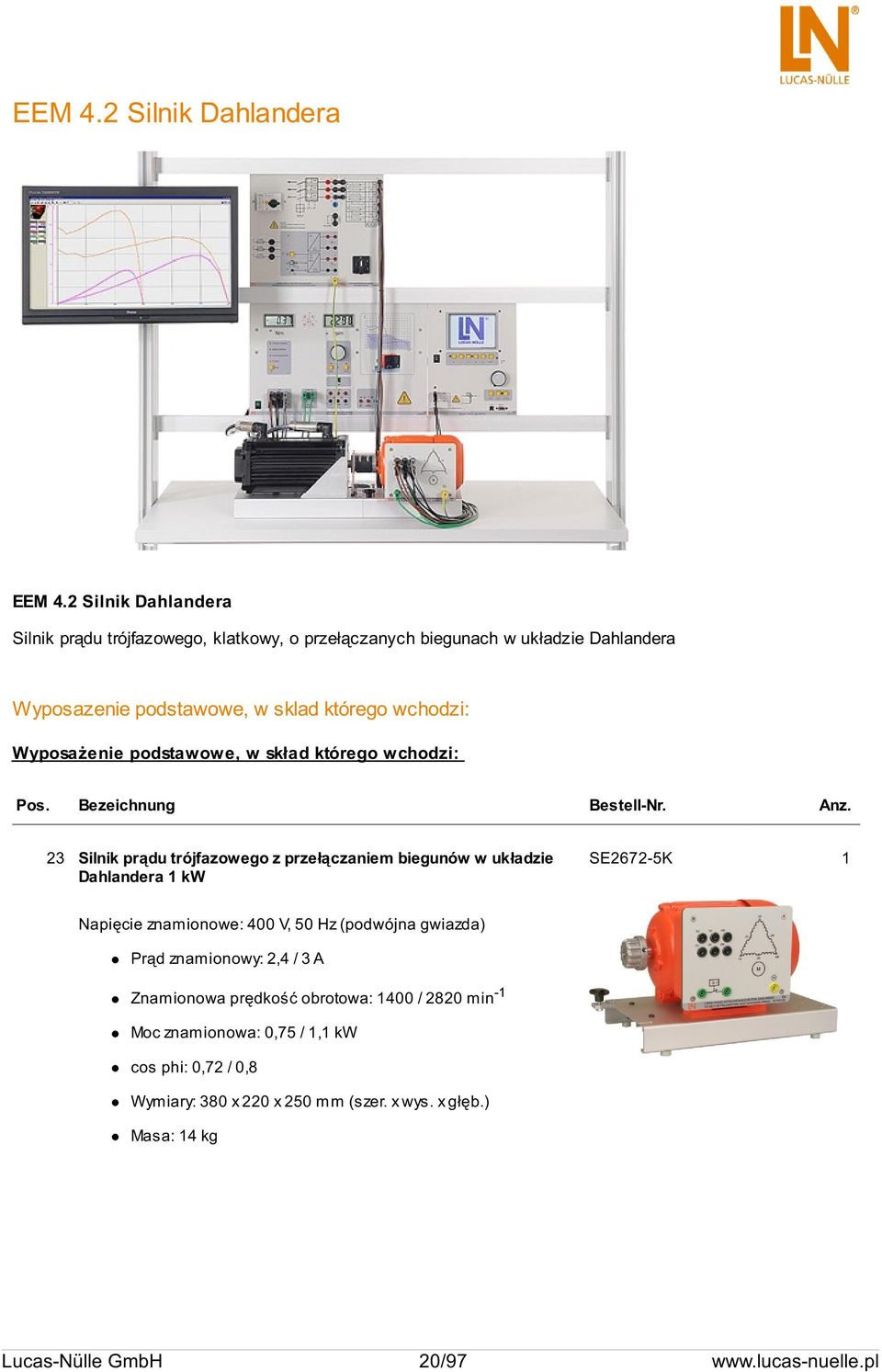

20 EEM 4.2 Silnik Dahlandera EEM 4.2 Silnik Dahlandera Silnik prądu trójfazowego, klatkowy, o przełączanych biegunach w układzie Dahlandera Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. Bezeichnung Bestell-Nr. Anz. 23 Silnik prądu trójfazowego z przełączaniem biegunów w układzie Dahlandera 1 kw SE2672-5K 1 Napięcie znamionowe: 400 V, 50 Hz (podwójna gwiazda) Prąd znamionowy: 2,4 / 3 A Znamionowa prędkość obrotowa: 1400 / 2820 min -1 Moc znamionowa: 0,75 / 1,1 kw cos phi: 0,72 / 0,8 Wymiary: 380 x 220 x 250 mm (szer. x wys. x głęb.) Masa: 14 kg Lucas-Nülle GmbH 20/97

21 24 Przełącznik biegunów w układzie Dahlandera CO3212-2H 1 3-stopniowy przełącznik obrotowy do regulacji prędkości obrotowej silników prądu trójfazowego w układzie Dahlandera położenia przełącznika: (przełącznik obrotowy) obciążalność styków: 500 V, 16 A wymiary: 297 x 114 x 140 mm (wys. x szer. x głęb.) masa: 0,8 kg Lucas-Nülle GmbH 21/97

22 Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 25 Interactive Lab Assistant: maszyny asynchroniczne 0,3/1 kw SO2800-1C 1 Multimedialne oprogramowanie doświadczalne z wirtualnymi instrumentami, instrukcjami i dokumentacją wyników dla maszyny klatkowej, silnika prądu trójfazowego z przełączalnymi biegunami w układzie Dahlandera i silnika prądu trójfazowego z dwoma oddzielnymi uzwojeniami klasy mocy 0,3 i 1,0 kw. Interaktywne modele doświadczalne Wartości pomiarowe i wykresy można zapisać w instrukcji metodą przeciągnij i upuść. Oprogramowanie do pomiarów i kontroli można uruchomić bezpośrednio z poziomu instrukcji doświadczenia Pytania z komentarzami i logika interpretacyjna do kontroli stanu wiedzy Wydruk dokumentów do wygodnego posługiwania się instrukcjami doświadczeń z rozwiązaniami Dostępne w języku niemieckim, francuski, hiszpańskim, inne języki na zapytanie Płyta CD z przeglądarka Labsoft, oprogramowaniem kursu oraz oprogramowaniem do układów hamulcowych i przyrządów pomiarowych Lucas-Nülle GmbH 22/97

23 Wyposazenie stanowiska kontrolnego; system napedowo/hamulcowy serwo, w którego sklad wchodza: Wyposażenie stanowiska kontrolnego; system napędowo/hamulcowy serwo, w którego skład wchodzą: Lucas-Nülle GmbH 23/97

24 Pos. Bezeichnung Bestell-Nr. Anz. 26 Stanowisko kontrolne do maszyny serwo 1 kw łącznie z oprogramowaniem ActiveServo (DE, GB, F, ES) CO3636-6W 1 Stanowisko kontrolne do maszyny serwo to kompletny system kontrolny do badania maszyn elektrycznych i napędów. Składa się ono z cyfrowego urządzenia sterującego, hamulca oraz oprogramowania ActiveServo. System łączy w sobie najnowszą technikę z łatwą obsługą. Ponadto, za pomocą systemu można wykonać ręczną i automatyczną synchronizację. Urządzenie sterujące jest wyposażone w następujące funkcje: Dynamiczna i statyczna praca czterokwadrantowa 10 przełączanych trybów pracy / modeli maszyn roboczych (regulacja momentu obrotowego, regulacja prędkości obrotowej, masa wirująca, napęd posuwisty, wał / kalander, napęd do nawijania, swobodnie definiowane obciążenie zależne od czasu, ręczna i automatyczna synchronizacja sieci) Wbudowany, izolowany galwanicznie wzmacniacz pomiarowy do pomiaru prądu i napięcia Wskazanie prędkości obrotowej i momentu obrotowego Monitor czterokwadrantowy Złącze USB Monitorowanie termiczne badanej maszyny Badanie, czy osłona wału jest założona Napięcie zasilania: 400V, 50Hz Maksymalna moc wyjściowa: 10 kva Wymiary: 297 x 460 x 420 mm (wys. x szer. x głęb.) Masa: 14,3 kg Hamulcem jest asynchroniczny serwomotor z samoczynnym chłodzeniem i selsynem. Podłączenie przewodów silnika i czujnika odbywa się za pomocą zabezpieczonych przed błędną polaryzacją połączeń wtykowych. Maszyna jest nadzorowana termicznie i wraz z urządzeniem sterującym tworzy niewymagający kalibracji, wolny od zmian parametrów w czasie system napędowo-hamulcowy. Maksymalna prędkość obrotowa: 4000 min-1 Maksymalny moment obrotowy 30Nm Monitorowanie temperatury: czujnik temperatury (KTY) o działaniu ciągłym Rozdzielczość selsynu: impulsów/obrót Wymiary: 275 x 210 x 210 mm (szer. x wys. x głęb.) Masa: 6kg Lucas-Nülle GmbH 24/97

25 ActiveServo to program do wyznaczania charakterystyk maszyn oraz do statycznego i dynamicznego określania punktów roboczych. Można ustawić i sparametryzować 7 różnych maszyn pracujących pod obciążeniem (masa wirująca, pompa, kalander, napęd posuwisty, sprężarka, napęd do nawijania, swobodnie parametryzowane obciążenie zależne od czasu). Cechy szczególne: pomiar, obliczenie i prezentacja graficzna wielkości mechanicznych i elektrycznych (prędkość obrotowa, moment obrotowy, moc mechaniczna, prąd, napięcie, moc czynna, moc pozorna, moc bierna, sprawność, współczynnik mocy) jednoczesna prezentacja wartości zmierzonych i obliczonych (np. bezpośrednie wskazanie sprawności). pomiar prądu i napięcia (jako wartości skutecznych także dla wielkości niesinusoidalnych) praca sterowana prędkością obrotową lub momentem obrotowym zapis wielkości w czasie predefiniowanie wartości granicznych dla prędkości obrotowej lub momentu obrotowego w celu uniknięcia niedopuszczalnych obciążeń badanego urządzenia praca we wszystkich czterech kwadrantach (wskazanie generatorowego momentu obrotowego) swobodnie definiowalna funkcja liniowo-rosnąca do wykonywania sterowanych komputerowo prób obciążenia prezentacja charakterystyk wielu prób w celu uwypuklenia zmian parametrów eksport wykresów i wartości pomiarowych Wersja 32-bitowa do Windows 27 Kołnierz sprzęgła 1 kw SE2662-6A 1 Gumowy mankiet do sprzężenia dwóch maszyn umożliwia szybki i bezpieczny montaż wykonanie z wewnętrznym wieńcem zębatym Materiał: guma (neopren) Wymiary: 40 x 58 mm (dł. x średn.) Masa: 0,1kg Lucas-Nülle GmbH 25/97

26 28 Osłona sprzęgła 1 kw SE2662-6B 1 Nakładana przesłona z metalu jako osłona obracającego się sprzęgła między dwiema sprzężonymi maszynami Materiał: blacha stalowa czarna, zaginana, z wtykami Wymiary: 140 x 75 x 80mm (wys. x szer. x głęb.) Masa: 0,1kg 29 Osłona wału 1 kw SE2662-6C 1 Nakładana osłona metalowa jako ochrona przed dotykiem obracających się wałów maszyn Materiał: blacha stalowa czarna, kantowana, zamknięta z boku blachą perforowaną, z wtykiem funkcyjnym Wymiary: 140 x 75 x 40mm (wys. x szer. x głęb.) 30 Skr. przew. obsługi stanowiska kontr. maszyn serwo instr. bezp. i ekspl. SO6200-7D 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze schemat połączeń lub montażu druk kolorowy w formacie DIN A3 laminowanie: 2 x 250 µm Lucas-Nülle GmbH 26/97

27 Zasilanie elektryczne: Pos. Bezeichnung Bestell-Nr. Anz. 31 Zasilanie maszyn elektrycznych CO3212-5U 1 Zasilacz sieciowy do maszyn prądu stałego, zmiennego i trójfazowego oraz do wzbudzania maszyn synchronicznych. Zasilacz jest dostosowany specjalnie do użytkowania z maszynami elektrycznymi. Wyjścia: prąd trójfazowy L1, L2, L3, N do gniazd izolowanych 4 mm Prąd stały: regulowane napięcie V DC, stabilizowane i zabezpieczone elektronicznie przed przeciążeniem i zwarciem Prąd wyjściowy: A (regulowane ograniczanie wartości prądu) drugie napięcie stałe 210 V DC, 6 A, bez regulacji Urządzenia zabezpieczające: wyłącznik ochronny silnika z regulacją w zakresie 6, A wyzwalacz podnapięciowy wyłącznik bezpieczeństwa Podłączenie do sieci elektrycznej: 3 x 230/400 V, 50 Hz, kabel o dł. 1,8 m z wtykiem CEE Wymiary: 297 x 228 x 140mm (wys. x szer. x głęb.) Masa: 3 kg Lucas-Nülle GmbH 27/97

28 Przyrzady pomiarowe: Przyrządy pomiarowe: Lucas-Nülle GmbH 28/97

29 Pos. Bezeichnung Bestell-Nr. Anz. 32 Analogowo-cyfrowy przyrząd uniwersalny, pomiar mocy i współczynnika mocy, oprogramowanie CO5127-1Z 1 Takie dziedziny techniki, jak maszyny elektryczne, elektronika mocy i technika napędowa stawiają szczególne wymagania przyrządom pomiarowym. Muszą one charakteryzować się dużą odpornością na przeciążenia, a rejestrowanie wartości pomiarowych musi odbywać się niezależnie od przebiegu krzywej. Uniwersalny przyrząd pomiarowy jest specjalnie przystosowany do tych wymagań. Zastępuje on do 4 różnych przyrządów - woltomierz, amperomierz, miernik mocy i miernik kąta fazowego. Graficzny wyświetlacz umożliwia zastosowanie zarówno w eksperymentach prowadzonych przez uczniów, jak i eksperymentach demonstracyjnych. Dostarczone w zestawie oprogramowanie VI-Starter umożliwia wizualizację wielkości pomiarowych na komputerze PC. Jednoczesny, niezależny od przebiegu krzywej pomiar napięcia i prądu (maks. 600 V, 20 A) (pomiar napięć taktowanych) Obliczanie współczynnika mocy czynnej, pozornej, biernej i współczynnika mocy Pomiar całkowitej wartości skutecznej (RMS-AC+DC); zmiennej wartości skutecznej (RMS-AC) i arytmetycznej wartości średniej (AV-AC+DC) Elektrycznie niezniszczalny do 20 A / 600 V Duży (5,7"), kontrastowy wyświetlacz graficzny z podświetleniem tła Duże elementy na wyświetlaczu lub wyświetlanie do 4 wartości pomiarowych Wyświetlanie cyfrowe lub quasi-analogowe Złącze USB Opór wewnętrzny: ścieżka prądowa 10 mω, ścieżka napięciowa 10 MΩ Zakresy napięć: 30; 300; 600 V Zakresy prądowe: 1; 10; 20 A Dokładność pomiaru: 2% Automatyczny lub ręczny wybór zakresu pomiarowego Demonstracyjny przyrząd pomiarowy do pracy w sieci Napięcie robocze: 230 V, 50 Hz Wymiary: 297 x 228 x 85 mm (wys. x szer. x głęb.) Masa: 1,5 kg Za pomocą oprogramowania VI-Starter można przedstawić wszystkie dane na komputerze PC. Można otworzyć do 17 różnych wskazań. Widok oscyloskopu dla prezentacji napięcia, prądu i mocy Licznik mocy do wskazania mocy pobranej i oddanej Lucas-Nülle GmbH 29/97

30 Dziennik danych dla 14 różnych wielkości pomiarowych Eksport danych do dziennika danych Rejestrator charakterystyk Sterownik Labview i przykłady w zestawie Wersja 32-bitowa do Windows Akcesoria: Pos. Bezeichnung Bestell-Nr. Anz. 33 Safety connecting plug 4mm with tap (2x), black, 1000V/32A CAT II SO5126-3R 20 Moulded insulation both sides with touch protection (saftey plug + saftey sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour black 34 Safety connecting plug 4mm with tap (2x), blue, 1000V/32A CAT II SO5126-3V 2 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour blue 35 Safety connecting plug 4mm with tap (2x), green/yellow, 1000V/32A CAT II SO5126-3W 2 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour green/yellow Lucas-Nülle GmbH 30/97

31 36 Zestaw izolowanych przewodów pomiarowych 4 mm (31 szt.) SO5148-1L 1 Zestaw przewodów pomiarowych z wtykami lamelowymi 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 6 x 25 cm, czarny 4 x 50 cm, czarny 2 x 100 cm, niebieski 2 x 100 cm, czerwony 1 x 100 cm, żółto/zielony 1 x 150 cm, niebieski 1 x 150 m, żółto/zielony 2 x 150 cm, zielony 4 x 150 cm, brązowy 4 x 150 cm, czarny 4 x 150 cm, szary Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionow e: 600V CAT II, 32 A Lucas-Nülle GmbH 31/97

32 37 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Wymiary: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas-Nülle GmbH 32/97

33 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 38 Power supply for working stations ST8008-8M V CEE distribution panel with automatic circuit breakers for attachment to profiles on experiment trolleys or direct to table-top. 2 CEE sockets (400 V, 16 A, 5-pole) with safety flap 1 Socket outlet with earth (230 V) plus safety flap Circuit breaker: 1 x 3-pole line circuit breaker, type B, 16 A Power connection: 3 x 230/400 V, 50/60 Hz via CEE plug, 4-m power lead Dimensions: 530 x 130 x 110 mm (HxWxD) Weight: 3 kg 39 Wall or aluminium-profile mounting cable storage for 48 4mmcables ST8003-8E 1 Accommodates about 48 safety measuring leads (4mm), suitable for mounting on walls or aluminium profiles Width 200 mm, 12 guide grooves for leads Adjustable height for mounting on aluminium profiles Can be mounted on the left or right Can be mounted on walls Includes 2 screws and tenon blocks Acid-resistant epoxy-resin powder coating, thickness 80 µm approx., colour RAL Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL 7047 Lucas-Nülle GmbH 33/97

34 41 Uchwyt do płaskiego monitora do 5 kg do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4L 1 Obrotowy uchwyt monitora do montażu na profilu aluminiowym systemu SybaPRO. Umożliwia optymalne ustawienie monitora do pracy bez zmęczenia i do doświadczeń. Składane ramię z dwuczęściowym przegubem Szybkozłącze do bezstopniowej regulacji wysokości na tłoczonym profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm łącznie z adapterem VESA 75 (7,5 x 7,5) na VESA 100 (10 x 10) 2 mocowania kabli Sanki nośne, obciążalne do 12 kg Ramię składane, obciążalne do 5 kg Monitor TFT można obrócić równolegle do krawędzi stołu Odstęp regulowany bezstopniowo od 105 do 480 mm 42 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe ST8010-9Y 1 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe Do ochrony urządzeń przed pyłem i wilgocią Jako maskowanie Kolor: ciemnoszary matowy łącznie z drukiem (logo LN, pomarańczowe) Materiał: tkanina poliamidowa z powłoką PU Bardzo odporny na rozdarcie, impregnowany, zmywalny, wodoodporny Lucas-Nülle GmbH 34/97

35 EEM 4.3 Silnik pradu trójfazowego z dwoma oddzielnymi uzwojeniami EEM 4.3 Silnik prądu trójfazowego z dwoma oddzielnymi uzwojeniami Silnik prądu trójfazowego, klatkowy, z przełączanymi biegunami i z dwoma oddzielnymi uzwojeniami Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. Bezeichnung Bestell-Nr. Anz. 43 Silnik prądu trójfazowego, z przełączanymi biegunami i z dwoma oddzielnymi uzwojeniami 1 kw SE2672-5L 1 wyraźny moment utyku Napięcie znamionowe: 400 V, 50 Hz (podwójna gwiazda) Prąd znamionowy: 2,5 A / 2,7 A Znamionowa prędkość obrotowa: 1400 / 2800 min -1 Moc znamionowa: 0,9 / 1 kw cos phi: 0,84 / 0,94 Wymiary: 440 x 220 x 250 mm (szer. x wys. x głęb.) Masa: 17 kg Lucas-Nülle GmbH 35/97

36 44 Przełącznik biegunów, 2 oddzielne uzwojenia CO3212-2K 1 3-stopniowy przełącznik obrotowy do regulacji prędkości obrotowej silników prądu trójfazowego z 2 oddzielnymi uzwojeniami położenia przełącznika: (przełącznik obrotowy) obciążalność styków: 500 V, 16 A wymiary: 297 x 114 x 140 mm (wys. x szer. x głęb.) masa: 0,8 kg Lucas-Nülle GmbH 36/97

37 Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 45 Interactive Lab Assistant: maszyny asynchroniczne 0,3/1 kw SO2800-1C 1 Multimedialne oprogramowanie doświadczalne z wirtualnymi instrumentami, instrukcjami i dokumentacją wyników dla maszyny klatkowej, silnika prądu trójfazowego z przełączalnymi biegunami w układzie Dahlandera i silnika prądu trójfazowego z dwoma oddzielnymi uzwojeniami klasy mocy 0,3 i 1,0 kw. Interaktywne modele doświadczalne Wartości pomiarowe i wykresy można zapisać w instrukcji metodą przeciągnij i upuść. Oprogramowanie do pomiarów i kontroli można uruchomić bezpośrednio z poziomu instrukcji doświadczenia Pytania z komentarzami i logika interpretacyjna do kontroli stanu wiedzy Wydruk dokumentów do wygodnego posługiwania się instrukcjami doświadczeń z rozwiązaniami Dostępne w języku niemieckim, francuski, hiszpańskim, inne języki na zapytanie Płyta CD z przeglądarka Labsoft, oprogramowaniem kursu oraz oprogramowaniem do układów hamulcowych i przyrządów pomiarowych Lucas-Nülle GmbH 37/97

38 Wyposazenie stanowiska kontrolnego; system napedowo/hamulcowy serwo, w którego sklad wchodza: Wyposażenie stanowiska kontrolnego; system napędowo/hamulcowy serwo, w którego skład wchodzą: Lucas-Nülle GmbH 38/97

39 Pos. Bezeichnung Bestell-Nr. Anz. 46 Stanowisko kontrolne do maszyny serwo 1 kw łącznie z oprogramowaniem ActiveServo (DE, GB, F, ES) CO3636-6W 1 Stanowisko kontrolne do maszyny serwo to kompletny system kontrolny do badania maszyn elektrycznych i napędów. Składa się ono z cyfrowego urządzenia sterującego, hamulca oraz oprogramowania ActiveServo. System łączy w sobie najnowszą technikę z łatwą obsługą. Ponadto, za pomocą systemu można wykonać ręczną i automatyczną synchronizację. Urządzenie sterujące jest wyposażone w następujące funkcje: Dynamiczna i statyczna praca czterokwadrantowa 10 przełączanych trybów pracy / modeli maszyn roboczych (regulacja momentu obrotowego, regulacja prędkości obrotowej, masa wirująca, napęd posuwisty, wał / kalander, napęd do nawijania, swobodnie definiowane obciążenie zależne od czasu, ręczna i automatyczna synchronizacja sieci) Wbudowany, izolowany galwanicznie wzmacniacz pomiarowy do pomiaru prądu i napięcia Wskazanie prędkości obrotowej i momentu obrotowego Monitor czterokwadrantowy Złącze USB Monitorowanie termiczne badanej maszyny Badanie, czy osłona wału jest założona Napięcie zasilania: 400V, 50Hz Maksymalna moc wyjściowa: 10 kva Wymiary: 297 x 460 x 420 mm (wys. x szer. x głęb.) Masa: 14,3 kg Hamulcem jest asynchroniczny serwomotor z samoczynnym chłodzeniem i selsynem. Podłączenie przewodów silnika i czujnika odbywa się za pomocą zabezpieczonych przed błędną polaryzacją połączeń wtykowych. Maszyna jest nadzorowana termicznie i wraz z urządzeniem sterującym tworzy niewymagający kalibracji, wolny od zmian parametrów w czasie system napędowo-hamulcowy. Maksymalna prędkość obrotowa: 4000 min-1 Maksymalny moment obrotowy 30Nm Monitorowanie temperatury: czujnik temperatury (KTY) o działaniu ciągłym Rozdzielczość selsynu: impulsów/obrót Wymiary: 275 x 210 x 210 mm (szer. x wys. x głęb.) Masa: 6kg Lucas-Nülle GmbH 39/97

40 ActiveServo to program do wyznaczania charakterystyk maszyn oraz do statycznego i dynamicznego określania punktów roboczych. Można ustawić i sparametryzować 7 różnych maszyn pracujących pod obciążeniem (masa wirująca, pompa, kalander, napęd posuwisty, sprężarka, napęd do nawijania, swobodnie parametryzowane obciążenie zależne od czasu). Cechy szczególne: pomiar, obliczenie i prezentacja graficzna wielkości mechanicznych i elektrycznych (prędkość obrotowa, moment obrotowy, moc mechaniczna, prąd, napięcie, moc czynna, moc pozorna, moc bierna, sprawność, współczynnik mocy) jednoczesna prezentacja wartości zmierzonych i obliczonych (np. bezpośrednie wskazanie sprawności). pomiar prądu i napięcia (jako wartości skutecznych także dla wielkości niesinusoidalnych) praca sterowana prędkością obrotową lub momentem obrotowym zapis wielkości w czasie predefiniowanie wartości granicznych dla prędkości obrotowej lub momentu obrotowego w celu uniknięcia niedopuszczalnych obciążeń badanego urządzenia praca we wszystkich czterech kwadrantach (wskazanie generatorowego momentu obrotowego) swobodnie definiowalna funkcja liniowo-rosnąca do wykonywania sterowanych komputerowo prób obciążenia prezentacja charakterystyk wielu prób w celu uwypuklenia zmian parametrów eksport wykresów i wartości pomiarowych Wersja 32-bitowa do Windows 47 Kołnierz sprzęgła 1 kw SE2662-6A 1 Gumowy mankiet do sprzężenia dwóch maszyn umożliwia szybki i bezpieczny montaż wykonanie z wewnętrznym wieńcem zębatym Materiał: guma (neopren) Wymiary: 40 x 58 mm (dł. x średn.) Masa: 0,1kg Lucas-Nülle GmbH 40/97

41 48 Osłona sprzęgła 1 kw SE2662-6B 1 Nakładana przesłona z metalu jako osłona obracającego się sprzęgła między dwiema sprzężonymi maszynami Materiał: blacha stalowa czarna, zaginana, z wtykami Wymiary: 140 x 75 x 80mm (wys. x szer. x głęb.) Masa: 0,1kg 49 Osłona wału 1 kw SE2662-6C 1 Nakładana osłona metalowa jako ochrona przed dotykiem obracających się wałów maszyn Materiał: blacha stalowa czarna, kantowana, zamknięta z boku blachą perforowaną, z wtykiem funkcyjnym Wymiary: 140 x 75 x 40mm (wys. x szer. x głęb.) 50 Skr. przew. obsługi stanowiska kontr. maszyn serwo instr. bezp. i ekspl. SO6200-7D 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze schemat połączeń lub montażu druk kolorowy w formacie DIN A3 laminowanie: 2 x 250 µm Lucas-Nülle GmbH 41/97

42 Zasilanie elektryczne: Pos. Bezeichnung Bestell-Nr. Anz. 51 Zasilanie maszyn elektrycznych CO3212-5U 1 Zasilacz sieciowy do maszyn prądu stałego, zmiennego i trójfazowego oraz do wzbudzania maszyn synchronicznych. Zasilacz jest dostosowany specjalnie do użytkowania z maszynami elektrycznymi. Wyjścia: prąd trójfazowy L1, L2, L3, N do gniazd izolowanych 4 mm Prąd stały: regulowane napięcie V DC, stabilizowane i zabezpieczone elektronicznie przed przeciążeniem i zwarciem Prąd wyjściowy: A (regulowane ograniczanie wartości prądu) drugie napięcie stałe 210 V DC, 6 A, bez regulacji Urządzenia zabezpieczające: wyłącznik ochronny silnika z regulacją w zakresie 6, A wyzwalacz podnapięciowy wyłącznik bezpieczeństwa Podłączenie do sieci elektrycznej: 3 x 230/400 V, 50 Hz, kabel o dł. 1,8 m z wtykiem CEE Wymiary: 297 x 228 x 140mm (wys. x szer. x głęb.) Masa: 3 kg Lucas-Nülle GmbH 42/97

43 Przyrzady pomiarowe: Przyrządy pomiarowe: Lucas-Nülle GmbH 43/97

44 Pos. Bezeichnung Bestell-Nr. Anz. 52 Analogowo-cyfrowy przyrząd uniwersalny, pomiar mocy i współczynnika mocy, oprogramowanie CO5127-1Z 1 Takie dziedziny techniki, jak maszyny elektryczne, elektronika mocy i technika napędowa stawiają szczególne wymagania przyrządom pomiarowym. Muszą one charakteryzować się dużą odpornością na przeciążenia, a rejestrowanie wartości pomiarowych musi odbywać się niezależnie od przebiegu krzywej. Uniwersalny przyrząd pomiarowy jest specjalnie przystosowany do tych wymagań. Zastępuje on do 4 różnych przyrządów - woltomierz, amperomierz, miernik mocy i miernik kąta fazowego. Graficzny wyświetlacz umożliwia zastosowanie zarówno w eksperymentach prowadzonych przez uczniów, jak i eksperymentach demonstracyjnych. Dostarczone w zestawie oprogramowanie VI-Starter umożliwia wizualizację wielkości pomiarowych na komputerze PC. Jednoczesny, niezależny od przebiegu krzywej pomiar napięcia i prądu (maks. 600 V, 20 A) (pomiar napięć taktowanych) Obliczanie współczynnika mocy czynnej, pozornej, biernej i współczynnika mocy Pomiar całkowitej wartości skutecznej (RMS-AC+DC); zmiennej wartości skutecznej (RMS-AC) i arytmetycznej wartości średniej (AV-AC+DC) Elektrycznie niezniszczalny do 20 A / 600 V Duży (5,7"), kontrastowy wyświetlacz graficzny z podświetleniem tła Duże elementy na wyświetlaczu lub wyświetlanie do 4 wartości pomiarowych Wyświetlanie cyfrowe lub quasi-analogowe Złącze USB Opór wewnętrzny: ścieżka prądowa 10 mω, ścieżka napięciowa 10 MΩ Zakresy napięć: 30; 300; 600 V Zakresy prądowe: 1; 10; 20 A Dokładność pomiaru: 2% Automatyczny lub ręczny wybór zakresu pomiarowego Demonstracyjny przyrząd pomiarowy do pracy w sieci Napięcie robocze: 230 V, 50 Hz Wymiary: 297 x 228 x 85 mm (wys. x szer. x głęb.) Masa: 1,5 kg Za pomocą oprogramowania VI-Starter można przedstawić wszystkie dane na komputerze PC. Można otworzyć do 17 różnych wskazań. Widok oscyloskopu dla prezentacji napięcia, prądu i mocy Licznik mocy do wskazania mocy pobranej i oddanej Lucas-Nülle GmbH 44/97

45 Dziennik danych dla 14 różnych wielkości pomiarowych Eksport danych do dziennika danych Rejestrator charakterystyk Sterownik Labview i przykłady w zestawie Wersja 32-bitowa do Windows Akcesoria: Pos. Bezeichnung Bestell-Nr. Anz. 53 Safety connecting plug 4mm with tap (2x), black, 1000V/32A CAT II SO5126-3R 20 Moulded insulation both sides with touch protection (saftey plug + saftey sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour black 54 Safety connecting plug 4mm with tap (2x), blue, 1000V/32A CAT II SO5126-3V 2 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour blue 55 Safety connecting plug 4mm with tap (2x), green/yellow, 1000V/32A CAT II SO5126-3W 2 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour green/yellow Lucas-Nülle GmbH 45/97

46 56 Zestaw izolowanych przewodów pomiarowych 4 mm (31 szt.) SO5148-1L 1 Zestaw przewodów pomiarowych z wtykami lamelowymi 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 6 x 25 cm, czarny 4 x 50 cm, czarny 2 x 100 cm, niebieski 2 x 100 cm, czerwony 1 x 100 cm, żółto/zielony 1 x 150 cm, niebieski 1 x 150 m, żółto/zielony 2 x 150 cm, zielony 4 x 150 cm, brązowy 4 x 150 cm, czarny 4 x 150 cm, szary Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionow e: 600V CAT II, 32 A Lucas-Nülle GmbH 46/97

47 57 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Wymiary: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas-Nülle GmbH 47/97

48 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 58 Power supply for working stations ST8008-8M V CEE distribution panel with automatic circuit breakers for attachment to profiles on experiment trolleys or direct to table-top. 2 CEE sockets (400 V, 16 A, 5-pole) with safety flap 1 Socket outlet with earth (230 V) plus safety flap Circuit breaker: 1 x 3-pole line circuit breaker, type B, 16 A Power connection: 3 x 230/400 V, 50/60 Hz via CEE plug, 4-m power lead Dimensions: 530 x 130 x 110 mm (HxWxD) Weight: 3 kg 59 Wall or aluminium-profile mounting cable storage for 48 4mmcables ST8003-8E 1 Accommodates about 48 safety measuring leads (4mm), suitable for mounting on walls or aluminium profiles Width 200 mm, 12 guide grooves for leads Adjustable height for mounting on aluminium profiles Can be mounted on the left or right Can be mounted on walls Includes 2 screws and tenon blocks Acid-resistant epoxy-resin powder coating, thickness 80 µm approx., colour RAL Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL 7047 Lucas-Nülle GmbH 48/97

49 61 Uchwyt do płaskiego monitora do 5 kg do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4L 1 Obrotowy uchwyt monitora do montażu na profilu aluminiowym systemu SybaPRO. Umożliwia optymalne ustawienie monitora do pracy bez zmęczenia i do doświadczeń. Składane ramię z dwuczęściowym przegubem Szybkozłącze do bezstopniowej regulacji wysokości na tłoczonym profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm łącznie z adapterem VESA 75 (7,5 x 7,5) na VESA 100 (10 x 10) 2 mocowania kabli Sanki nośne, obciążalne do 12 kg Ramię składane, obciążalne do 5 kg Monitor TFT można obrócić równolegle do krawędzi stołu Odstęp regulowany bezstopniowo od 105 do 480 mm 62 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe ST8010-9Y 1 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe Do ochrony urządzeń przed pyłem i wilgocią Jako maskowanie Kolor: ciemnoszary matowy łącznie z drukiem (logo LN, pomarańczowe) Materiał: tkanina poliamidowa z powłoką PU Bardzo odporny na rozdarcie, impregnowany, zmywalny, wodoodporny Lucas-Nülle GmbH 49/97
