1 LANDAME INWESTOR: Szkoła Podstawowa nr 38, ul. Brandstaettera Poznań PROJEKTANCI: mgr inż. arch. kraj. Aneta Mikołajczyk mgr inż. arch. Mariusz Gramowski - nr uprawnień 94/Pw/94 OPIS DO PROJEKTU ZAGOSPODAROWANIA PLACU ZABAW przy Szkole Podstawowej nr 38 ul. Romana Brandstaettera Poznań

2 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera Podstawa formalno -prawna 1.1. Umowa na wykonanie prac projektowych Mapa sytuacyjna terenu objętego opracowaniem (skala 1:500), 1.3. Inwentaryzacja terenu na podstawie mapy zasadniczej (skala 1:500), 1.4. Uzgodnienia z dyrekcją szkoły kwiecień Obowiązujące Uchwały Rady Ministrów z dnia 10 grudnia 2009, 7 lipca 2009, Rozporządzenie Rady Ministrów dotyczące Rządowego programu Radosna Szkoła 2. Zakres i szczegółowość opracowania 2.1. Przedmiot opracowania Przedmiotem opracowania jest wykonanie projektu zagospodarowania placu zabaw wg Rządowego programu Radosna Szkoła na terenie Szkoły Podstawowej nr 38 w Poznaniu przy ul. Brandstaettera Cel opracowania Celem opracowania jest wykonanie dokumentacji umożliwiającej budowę placu zabaw wg zaleceń MEN oraz spełnienie celów programu Zakres opracowania Zakres opracowania obejmuje: inwentaryzację terenu, przedstawienie programu placu zabaw, lokalizację przestrzenną elementów zabawowych, lokalizację i projekt nawierzchni amortyzującej, zagospodarowanie terenu wokół placu zabaw zielenią zaplanowanie elementów małej architektury (ławki, tablica informacyjna z regulaminem placu zabaw, kosz na śmieci), określenie warunków i wymagań dotyczących prac agrotechnicznych i budowlanych, Dokumentacja projektu zawiera: Część rysunkowa: Z.1 Zagospodarowanie terenu skala 1:500 Z.2 Plac zabaw rzut usytuowanie w terenie skala 1:150 Z.3 Plac zabaw rzut wymiarowanie skala 1:150 Z.4 Wymiarowanie urządzeń skala 1:100 Z.5 Nawierzchnia elastyczna wylewana skala 1:10

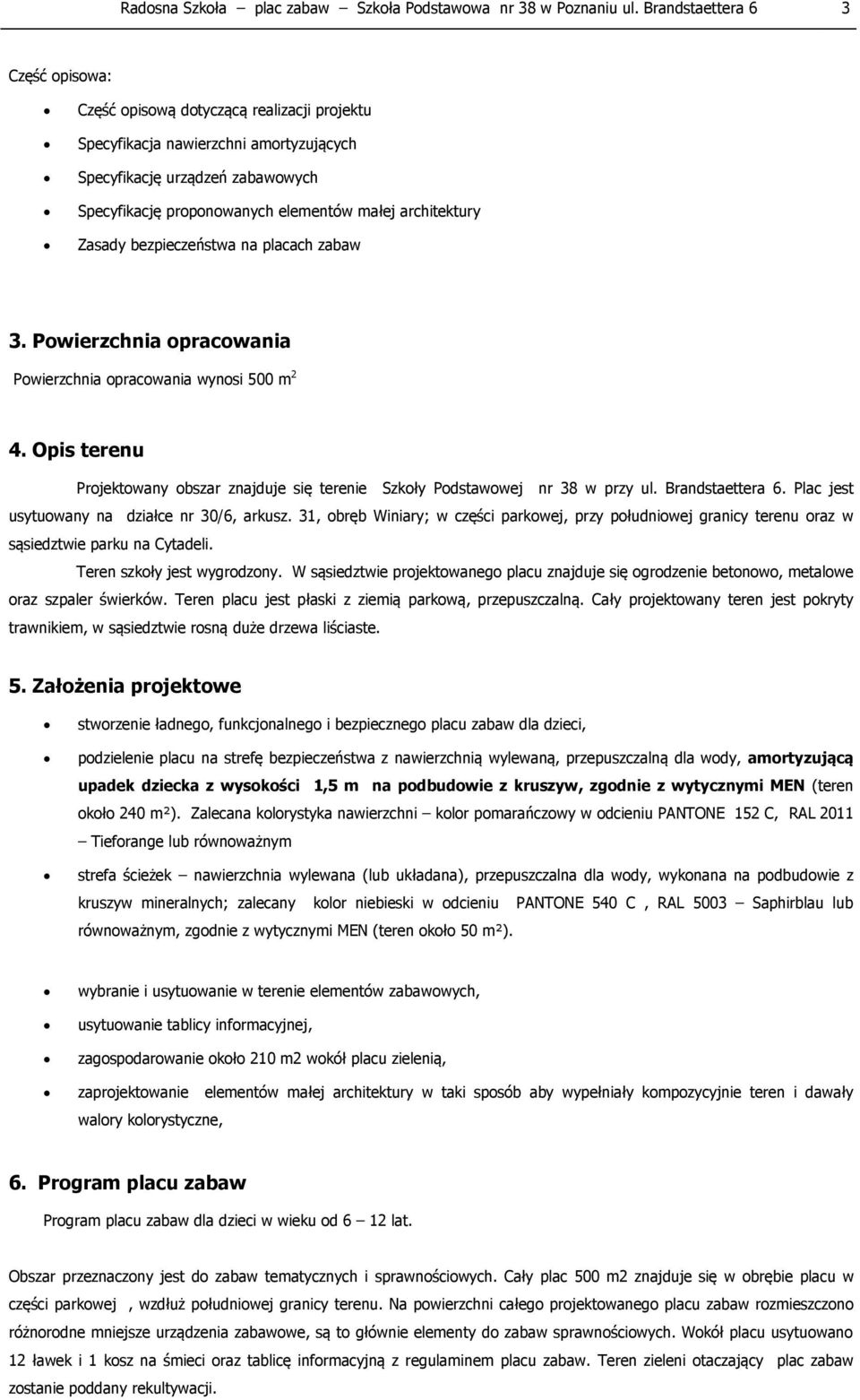

3 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 3 Część opisowa: Część opisową dotyczącą realizacji projektu Specyfikacja nawierzchni amortyzujących Specyfikację urządzeń zabawowych Specyfikację proponowanych elementów małej architektury Zasady bezpieczeństwa na placach zabaw 3. Powierzchnia opracowania Powierzchnia opracowania wynosi 500 m 2 4. Opis terenu Projektowany obszar znajduje się terenie Szkoły Podstawowej nr 38 w przy ul. Brandstaettera 6. Plac jest usytuowany na działce nr 30/6, arkusz. 31, obręb Winiary; w części parkowej, przy południowej granicy terenu oraz w sąsiedztwie parku na Cytadeli. Teren szkoły jest wygrodzony. W sąsiedztwie projektowanego placu znajduje się ogrodzenie betonowo, metalowe oraz szpaler świerków. Teren placu jest płaski z ziemią parkową, przepuszczalną. Cały projektowany teren jest pokryty trawnikiem, w sąsiedztwie rosną duże drzewa liściaste. 5. Założenia projektowe stworzenie ładnego, funkcjonalnego i bezpiecznego placu zabaw dla dzieci, podzielenie placu na strefę bezpieczeństwa z nawierzchnią wylewaną, przepuszczalną dla wody, amortyzującą upadek dziecka z wysokości 1,5 m na podbudowie z kruszyw, zgodnie z wytycznymi MEN (teren około 240 m²). Zalecana kolorystyka nawierzchni kolor pomarańczowy w odcieniu PANTONE 152 C, RAL 2011 Tieforange lub równoważnym strefa ścieżek nawierzchnia wylewana (lub układana), przepuszczalna dla wody, wykonana na podbudowie z kruszyw mineralnych; zalecany kolor niebieski w odcieniu PANTONE 540 C, RAL 5003 Saphirblau lub równoważnym, zgodnie z wytycznymi MEN (teren około 50 m²). wybranie i usytuowanie w terenie elementów zabawowych, usytuowanie tablicy informacyjnej, zagospodarowanie około 210 m2 wokół placu zielenią, zaprojektowanie elementów małej architektury w taki sposób aby wypełniały kompozycyjnie teren i dawały walory kolorystyczne, 6. Program placu zabaw Program placu zabaw dla dzieci w wieku od 6 12 lat. Obszar przeznaczony jest do zabaw tematycznych i sprawnościowych. Cały plac 500 m2 znajduje się w obrębie placu w części parkowej, wzdłuż południowej granicy terenu. Na powierzchni całego projektowanego placu zabaw rozmieszczono różnorodne mniejsze urządzenia zabawowe, są to głównie elementy do zabaw sprawnościowych. Wokół placu usytuowano 12 ławek i 1 kosz na śmieci oraz tablicę informacyjną z regulaminem placu zabaw. Teren zieleni otaczający plac zabaw zostanie poddany rekultywacji.

4 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera Harmonogram prac przy wykonywaniu placu zabaw Prace przygotowawcze przy tyczeniu placu, rozbiórki starych nawierzchni, wyrównywaniu i korytowaniu pod nawierzchnie utwardzone Wykonanie podbudowy pod nawierzchnie amortyzujące i usytuowanie krawężników Wykonanie prac budowlanych (usytuowanie stóp fundamentowych pod elementy zabawowe, ułożenie nawierzchni amortyzującej z warstw granulatu gumowego) Montaż urządzeń zabawowych wg instrukcji producenta Ustawienie elementów małej architektury Rekultywacja trawników (opis prac agrotechnicznych) 8. Prace ziemne Roboty należy wykonać koparko ładowarką. Ziemię z wykopu należy wywieść poza teren budowy, ewentualne nadmiary można zagospodarować na terenie szkoły według wskazań inwestora. Wykonawca ziemię zagospodarowuje we własnym zakresie, jako materiał biodegradowalny. Tereny w sąsiedztwie elementów budowlanych i podziemnej infrastruktury należy wykorytować ręcznie. Teren pod nawierzchnię amortyzujacą wraz z opornikiem o powierzchni 300 m² należy wykorytować na głębokość 30 cm. 9. Nawierzchnie amortyzujące Nawierzchnia pomarańczowa z upadkową z upadkową 1,5 m 243 m². Nawierzchnia niebieska komunikacja - 47 m². Opis elastycznej nawierzchni Nawierzchnia rekreacyjna, poliuretanowo-gumowa wylewana na miejscu budowy Nawierzchnie powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami PN-EN. Nawierzchnia musi być wodoprzepuszczalna, składać się z jednolitej mieszaniny granulatu gumowego oraz kleju poliuretanowego. Wymagane dokumenty dotyczące nawierzchni Atest Higieniczny PZH Certyfikat na bezpieczeństwo upadku z wysokości do 1,5 m Karta techniczna produktu Gwarancja 3 lata (okres zgodny z umową) potwierdzona przez producenta lub jego przedstawiciela Charakterystyka podbudowy Elementy nawierzchni należy instalować na równych i stabilnych podłożach np. podbudowa z kruszyw mineralnych warstwa 30 cm

5 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 5 Konstrukcja nawierzchni : elastyczna nawierzchnia - warstwa spełniająca warunek bezpieczeństwa wysokości upadkowej 1,5m grubość warstwy 60 mm wylewana; zgodnie z warunkami atestu producenta warstwa wyrównawcza kliniec, kamienny 0-5mm gr. 2-3cm kruszywo kamienne, łamane 0-31,5mm gr. 17 cm piasek zagęszczony do Id > 0,5 gr. 10 cm (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Do wykończenia powierzchni należy użyć elementy wykończeniowe oporniki betonowe 8 x 30 x 100 cm, na ławie betonowej; ułożone równo z nawierzchnią lub 1 cm poniżej. Sposób przeprowadzenia odbioru nawierzchni Nawierzchnia powinna posiadać wymaganą grubość celem zapewnienia bezpieczeństwa upadków z żądanej wysokości. Nawierzchnie elastyczne powinny posiadać jednorodną fakturę zewnętrzną. Równość nawierzchni powinna mieścić się w przedziale +/- 5 mm na łacie 2 m. Sposób użytkowania i konserwacji nawierzchni Elementy są nawierzchniami rekreacyjnymi i do tego celu powinny służyć Należy dbać, aby na nawierzchni nie znajdowały się kamienie lub inne twarde przedmioty, które przy nadepnięciu na nie mogą spowodować uszkodzenie nawierzchni Należy unikać wnoszenia na nawierzchnię ziemi lub błota a także systematycznie usuwać pojawiające się na nawierzchni zabrudzenia i śmieci (liście, kamienie, papiery, błoto, śmieci, igliwie...) Użytkownik powinien prowadzić bieżącą pielęgnację nawierzchni Unikać zabrudzeń olejem, emulsją asfaltową oraz innymi środkami chemicznymi powodującymi odbarwienie nawierzchni Nie należy ustawiać bezpośrednio na nawierzchni żadnych obiektów o ostrych krawędziach. Nawierzchnia nie nadaje się do jazdy na łyżworolkach, rowerach, motorach itp. Przejazd samochodami ( policja, straż, pogotowie ratunkowe i inne służby komunalne ) powinien być kontrolowany - również ze względu na nośność podbudowy. Nie dopuszczać do sytuacji aby nawierzchnia znajdowała się w wodzie np. poprzez nieprawidłowe wyprofilowanie podłoża nieprzepuszczalnego lub nie zastosowania odwodnienia w podłożu przepuszczalnym. W przypadku zabrudzenia nawierzchni ziemią, piaskiem czy błotem należy nawierzchnię oczyścić przy pomocy silnego strumienia wody. Większe śmieci można usunąć ręcznie lub przy użyciu szczotki. Do gruntownego czyszczenia zalecamy stosowanie beztłuszczowego aktywnego detergentu. Kolorowe nawierzchnie mogą być odnawiane poprzez użycie specjalnej powłoki w sprayu. W przypadku nawierzchni z nakładką wykonaną z granulatu EPDM, silne zabrudzenia spowodowane czynnikami środowiska mogą być ścierane. Odbarwienia mogą występować na skutek występowania długotrwałej wilgoci lub przez różne rośliny znajdujące się w bezpośrednim sąsiedztwie nawierzchni.

6 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera Elementy placu zabaw Informacje podstawowe elementy zabawowe katalogowane powinny posiadać aktualny certyfikaty bezpieczeństwa sprzęt rekreacyjny powinien posiadać co najmniej czteroletni okres gwarancji, powinien być wykonany z bezpiecznych i trwałych materiałów, powinien być zgodny z Polskimi Normami przenoszącymi normy europejskie lub norm innych państw członkowskich Europejskiego obszaru Gospodarczego przenoszących te normy oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów oraz przepisach w sprawie bezpieczeństwa i higieny w szkołach. Szkoły i placówki podlegające Ministerstwu Edukacji Narodowej mają obowiązek nabywać produkty posiadające odpowiednie atesty lub certyfikaty (zgodnie z rozporządzeniem z dn DzU.2003 nr 6 poz.69) Montaż elementów powinien być zgodny z instrukcją producenta urządzenia. Każdy zestaw zabawowy będzie zawierać instrukcję użytkowania w formie piktogramów naklejonych na urządzeniu Dopuszcza się jedynie konstrukcje urządzeń zabawowych z drewna klejonego warstwowo modrzewiowego lub modrzewiowo- dębowego, malowanego środkami ochronnymi oraz elementy metalowe ze stali ocynkowanej malowanej proszkowo. CERTYFIKAT wydany przez akredytowaną jednostkę typu np: Cobrabid BBC, TÜV, PCA, LGA KARTA TECHNICZNA URZĄDZENIA KARTA KATALOGOWA Z RYSUNKIEM PROPONOWANEGO URZĄDZENIA (rzuty), WYMIARY URZĄDZENIA (wysokości upadowe, strefy bezpieczeństwa) CERTYFIKAT NA URZĄDZENIE I NA NAWIERZCHNIĘ DOSTOSOWANĄ DO WYSOKOŚCI UPADOWEJ URZĄDZENIA NALEŻY DOŁĄCZYĆ DO OFERTY PRZETARGOWEJ Nowy plac zabaw powinien być poddany kontroli przez kompetentne osoby w celu oceny zgodności z przepisami odpowiedniej części PN-EN 1176 Wymiary wymienionych urządzeń zabawowych mogą się różnić od projektowanych do 5% (większe lub mniejsze) HUŚTAWKA RÓWNOWAŻNIA element nr 1 Zgodność z normami: EN 1176 Opis urządzenia Huśtawka w formie równoważni (platforma zamocowana na mechanizmie huśtawki), przeznaczona dla kilkorga dzieci. Materiał Konstrukcja urządzenia z drewna warstwowego modrzewiowego lub modrzewiowo-dębowego klejonego,. Elementy metalowe ze stali nierdzewnej V2A. Uchwyt ze stali szlachetnej okrytej tworzywem sztucznym. Płyta (platforma) ze sklejki pokrytej warstwą antypoślizgową Śruby bezpieczne ze stali nierdzewnej. Amortyzacja za pomocą gumowych zderzaków. Wszystkie urządzenia montowane są na kotwach stalowych.

7 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 7 Wymiary Powierzchnia urządzenia: 2,50 x 0,40 m; Strefa bezpieczeństwa 4,50 x 2,40 m; Maksymalna wysokość swobodnego upadku 0,7 m; Grupa wiekowa: od 3 do 9 lat WISZĄCA BELKA DO BALANSOWANIA element nr 2 Zgodność z normami: EN 1176 Opis urządzenia Drewniana równoważnia z dyskami na obu końcach, zawieszona na linach zamocowanych do 2 wsporników. Służy ćwiczeniu zmysłu równowagi u dzieci. Materiał Konstrukcja urządzenia z drewna warstwowego modrzewiowego lub modrzewiowo-dębowego klejonego. Elementy metalowe ze stali ocynkowanej malowanej proszkowo. Linki z bezpiecznego materiału z umieszczoną w środku linką ze stali szlachetnej, zgrzewane fabrycznie końcówki lin. Dyski ze sklejki pokrytej powierzchnią antypoślizgową. Śruby bezpieczne ze stali nierdzewnej. Wszystkie urządzenia montowane są na kotwach stalowych. Wymiary Powierzchnia urządzenia: 3,30 x 0,20 m; Strefa bezpieczeństwa 6,10 x 3,20 m; Maksymalna wysokość swobodnego upadku 0,40m; Wysokość całkowita: 0,40 m. Grupa wiekowa: od 3 lat

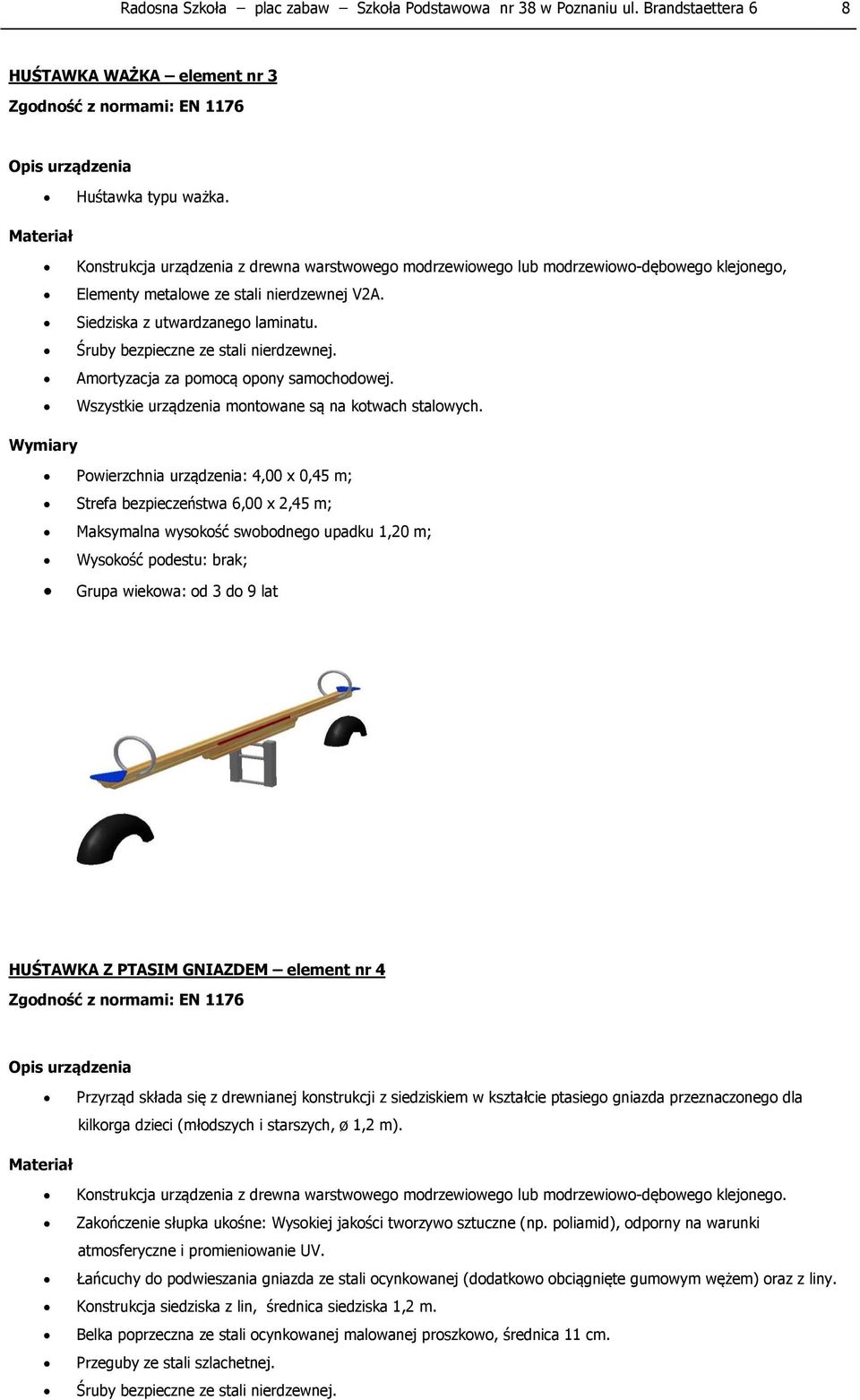

8 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 8 HUŚTAWKA WAŻKA element nr 3 Zgodność z normami: EN 1176 Opis urządzenia Huśtawka typu ważka. Materiał Konstrukcja urządzenia z drewna warstwowego modrzewiowego lub modrzewiowo-dębowego klejonego, Elementy metalowe ze stali nierdzewnej V2A. Siedziska z utwardzanego laminatu. Śruby bezpieczne ze stali nierdzewnej. Amortyzacja za pomocą opony samochodowej. Wszystkie urządzenia montowane są na kotwach stalowych. Wymiary Powierzchnia urządzenia: 4,00 x 0,45 m; Strefa bezpieczeństwa 6,00 x 2,45 m; Maksymalna wysokość swobodnego upadku 1,20 m; Wysokość podestu: brak; Grupa wiekowa: od 3 do 9 lat HUŚTAWKA Z PTASIM GNIAZDEM element nr 4 Zgodność z normami: EN 1176 Opis urządzenia Przyrząd składa się z drewnianej konstrukcji z siedziskiem w kształcie ptasiego gniazda przeznaczonego dla kilkorga dzieci (młodszych i starszych, ø 1,2 m). Materiał Konstrukcja urządzenia z drewna warstwowego modrzewiowego lub modrzewiowo-dębowego klejonego. Zakończenie słupka ukośne: Wysokiej jakości tworzywo sztuczne (np. poliamid), odporny na warunki atmosferyczne i promieniowanie UV. Łańcuchy do podwieszania gniazda ze stali ocynkowanej (dodatkowo obciągnięte gumowym wężem) oraz z liny. Konstrukcja siedziska z lin, średnica siedziska 1,2 m. Belka poprzeczna ze stali ocynkowanej malowanej proszkowo, średnica 11 cm. Przeguby ze stali szlachetnej. Śruby bezpieczne ze stali nierdzewnej.

9 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 9 Wszystkie urządzenia montowane są na kotwach stalowych. Wymiary Powierzchnia urządzenia: 4,00 x 1,40 m; Strefa bezpieczeństwa 8,30 x 4,00 m; Maksymalna wysokość swobodnego upadku 1,40 m; Wysokość podestu: brak; Wysokość całości: 2,35 m. Grupa wiekowa: od 3 lat LEJ WSPINACZKOWY element nr 6 Zgodność z normami: PN-EN 1176 Opis urządzenia W skład przyrządu wchodzi ścianka do wspinaczki z uchwytami oraz 2 drabinki pochyła i drążkowa. Są to drogi wejścia na pomost, zwieńczony obrotowym lustrem. Materiał Konstrukcja urządzenia z drewna warstwowego modrzewiowego lub modrzewiowo-dębowego klejonego. Podest: szkielet podestu z kantówki klejonej modrzewiowej; deski podestu łączone na wczepy klinowe, profilowane i zaokrąglone. Pomiędzy deskami podestu odstępy Zakończenie słupka ukośne: Wysokiej jakości tworzywo sztuczne (np. poliamid), odporny na warunki atmosferyczne i promieniowanie UV. Elementy metalowe ze stali nierdzewnej V2A. Ścianka wspinaczkowa: Wodoodporna i antypoślizgowa płyta nośna ze sklejki, ok. 2 cm, zaokrąglona; uchwyty z żywicy epoksydowej i piasku kwarcowego. Lustro z polerowanej stali Śruby bezpieczne ze stali nierdzewnej. Wszystkie urządzenia montowane są na kotwach stalowych.

10 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 10 Wymiary Powierzchnia urządzenia: 0,80 x 0,80 m; Strefa bezpieczeństwa 4,00 x 4,00 m; Maksymalna wysokość swobodnego upadku 1,45m; Wysokość podestu: 1,45 m; Wysokość całości: 3,00 m; Grupa wiekowa: od 3 lat ELEMENT ZABAWOWY SPRAWNOŚCIOWY element nr 5 Zgodność z normami: EN 1176 Opis urządzenia Przyrząd służący do wyrabiania zmysłu równowagi u dzieci, składa się z drewnianej dwuczęściowej konstrukcji, pierwsza z podwieszonymi na niej kołami, umożliwiającymi przejście w zwisie, druga z tunelu linowego (linki podwieszone do drewnianych poręczy, możliwe jest przejście wewnątrz tego tunelu), słupki z podestami na początku i końcu przejścia. Materiał Konstrukcja urządzenia z drewna warstwowego modrzewiowego lub modrzewiowo-dębowego klejonego. Zakończenie słupka ukośne: Wysokiej jakości tworzywo sztuczne (np. poliamid), odporny na warunki atmosferyczne i promieniowanie UV. Elementy metalowe ze stali nierdzewnej V2A. Słupki do podestów ze stali szlachetnej malowanej proszkowo. Podest do balansowania z wodoodpornie klejonej sklejki, średnica 40 cm. Linki z bezpiecznego materiału z umieszczoną w środku linką ze stali szlachetnej. Śruby bezpieczne ze stali nierdzewnej. Wszystkie urządzenia montowane są na kotwach stalowych.

11 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 11 Wymiary Powierzchnia urządzenia: 6,50 x 0,60 m; Strefa bezpieczeństwa 9,50 x 3,60 m; Maksymalna wysokość swobodnego upadku 1,5 m; Wysokość całości: 2,30 m; Grupa wiekowa: od 3 lat SKRZYNIA DO WSPINANIA SIĘ element nr 8 Zgodność z normami: EN 1176 Opis urządzenia Urządzenie sprawnościowe w kształcie prostopadłościanu. W skład przyrządu wchodzą 2 ścianki do wspinaczki z uchwytami, drabinki metalowe, linowe schody, siatka na dachu, drążek. Materiał Konstrukcja urządzenia z drewna warstwowego modrzewiowego lub modrzewiowo-dębowego klejonego, Zakończenie słupka ukośne: Wysokiej jakości tworzywo sztuczne (np. poliamid), odporny na warunki atmosferyczne i promieniowanie UV. Elementy metalowe ze stali nierdzewnej V2A. Ścianka wspinaczkowa: Wodoodporna i antypoślizgowa płyta nośna ze sklejki, ok. 2 cm, zaokrąglona; uchwyty z żywicy epoksydowej i piasku kwarcowego. Linki z bezpiecznego materiału z umieszczoną w środku linką ze stali szlachetnej, zgrzewana na końcach. Śruby bezpieczne ze stali nierdzewnej. Wszystkie urządzenia montowane są na kotwach stalowych.

12 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 12 Wymiary Powierzchnia urządzenia: 2,40 x 1,23 m; Strefa bezpieczeństwa 5,40 x 4,23 m; Maksymalna wysokość swobodnego upadku 1,45 m; Wysokość całości: 1,45 m; Grupa wiekowa: od 3 lat ELEMENT ZABAWOWY SPRAWNOŚCIOWY element nr 7 Zgodność z normami: EN 1176 Opis urządzenia Przyrząd z podwójnej konstrukcji drewnianej, połączonej metalowym drążkiem ze szczebelkami, umożliwiającym przejście w zwisie pomiędzy elementami. Jeden element konstrukcji wyposażony jest w linkową drabinkę, a drugi w metalową rurkę do zjeżdżania. Dodatkowo podest oraz stopnie wspinaczkowe na słupkach. Materiał Konstrukcja urządzenia z drewna warstwowego modrzewiowego lub modrzewiowo-dębowego klejonego Zakończenie słupka ukośne: Wysokiej jakości tworzywo sztuczne (np. poliamid), odporny na warunki atmosferyczne i promieniowanie UV. Elementy metalowe ze stali nierdzewnej V2A. Linki z bezpiecznego materiału z umieszczoną w środku linką ze stali szlachetnej, zgrzewane fabrycznie końcówki liny. Podest z farbowanego polietylenu, odpornego na działanie promieniowania UV, grubość minimum 19 mm. Śruby bezpieczne ze stali nierdzewnej. Wszystkie urządzenia montowane są na kotwach stalowych.

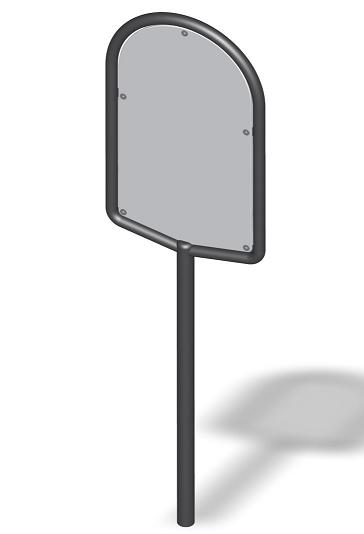

13 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 13 Wymiary Powierzchnia urządzenia: 2,40 x 2,90 m; Strefa bezpieczeństwa 5,90 x 5,40 m; Maksymalna wysokość swobodnego upadku 1,50 m; Wysokość całości: 1,80 m; Grupa wiekowa: od 3 lat ŁAWKA WYPOCZYNKOWA 2 szt. stelaż stalowy ocynkowany, siedzisko z desek gr. minimum 4 cm, mocowanie na stałe w gruncie przez zabetonowanie, siedzisko długość minimum 1,60cm lub równoważna REGULAMIN PLACU ZABAW Tablica informacyjna Drewniana lub metalowa tablica informacyjna Plansza regulaminowa o wymiarach około 50cm/70cm (opis i piktogramy na płycie HPL, druk sitodruk) mocowany w fundamencie betonowym na głębokość 60 cm, na nogach regulamin powinien zawierać zasady i warunki korzystania z placu zabaw: - informację że jest przeznaczony dla dzieci od 6 10 lat, - nr tel. do dyrektora szkoły lub do osoby przez niego upoważnionej - a ponadto numery tel. alarmowych, - z urządzeń można jedynie korzystać zgodnie z instrukcją znajdującą się na urządzeniach, - zaleca się zabawę dzieci pod opieką dorosłych, - zabrania się wchodzenia na barierki i daszki, - nie korzystać w czasie deszczu i oblodzenia, - nie wolno wbiegać na ślizg,

14 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera nie wolno huśtać się w 2 osoby i na stojąco, - nie wolno wprowadzać psów, - nie wolno jeździć rowerem, dodatkowa informacja o treści Szkolny plac zabaw wyposażony w ramach programu Rządowego RADOSNA SZKOŁA. Zabezpieczenia Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe Montaż Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia 12. Opis elementów powierzchniowych powierzchnia trawnika 210 m²; powierzchnia nawierzchni amortyzującej w kolorze pomarańczowym 243 m²; powierzchnia nawierzchni amortyzującej w kolorze niebieskim 47 m²; 13. Prace agrotechniczne Regeneracja istniejących trawników Wymagania dotyczące wykonania robót związanych regeneracją trawnika są następujące: siew powinien być dokonany w dni bezwietrzne,

15 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 15 okres regeneracji trawnika należy przewidzieć na późne lato (przełom VIII/IX) lub wczesną jesień lub na wiosnę (od 15 IV do 15 V), teren pod trawniki musi być oczyszczony z gruzu i zanieczyszczeń, nisko skoszona trawa pierwszym elementem regeneracji jest dwukrotna wertykulacja trawnika na krzyż z wygrabieniem filcu przed siewem ziemię należy wałować wałem gładkim, a potem wałem - kolczatką lub zagrabić, nawozy mineralne należy rozsypać przedsiewnie np. o przedłużonym działaniu i wymieszać z ziemią nasiona traw wymieszane z ziemią, wysiewane są w ilości od 4 kg na 100 m 2, po wysiewie nasion ziemia powinna być wałowana lekkim wałem w celu ostatecznego wyrównania i stworzenia dobrych warunków dla podsiąkania wody. Jeżeli przykrycie nasion nastąpiło przez wałowanie kolczatką, można nie stosować wału gładkiego, po wysianiu nasiona powinny znaleźć się na głębokości cm pod powierzchnią ziemi, krawężnik powinien znajdować się 2 do 3 cm nad terenem trawnika, 14. Bezpieczeństwo na placu zabaw Plac zabaw powinien spełniać normy bezpieczeństwa dotyczące urządzeń zabawowych, materiałów z których są wykonane zabawki, nawierzchni na których stoją urządzenia, oraz systematycznej kontroli bezpieczeństwa na placu zabaw. Obowiązują następujące normy dotyczące urządzeń i kontroli bezpieczeństwa na placach zabaw, do których należy się stosować: PN EN Wyposażenie placów zabaw i nawierzchnie. Ogólne wymagania bezpieczeństwa i metod badań PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań huśtawek PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań zjeżdżalni PN EN Wyposażenie placów zabaw PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań karuzeli PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań urządzeń kołyszących PN EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji PN EN Wyposażenie placów zabaw i nawierzchnie PN EN Wyposażenie placów zabaw i nawierzchnie

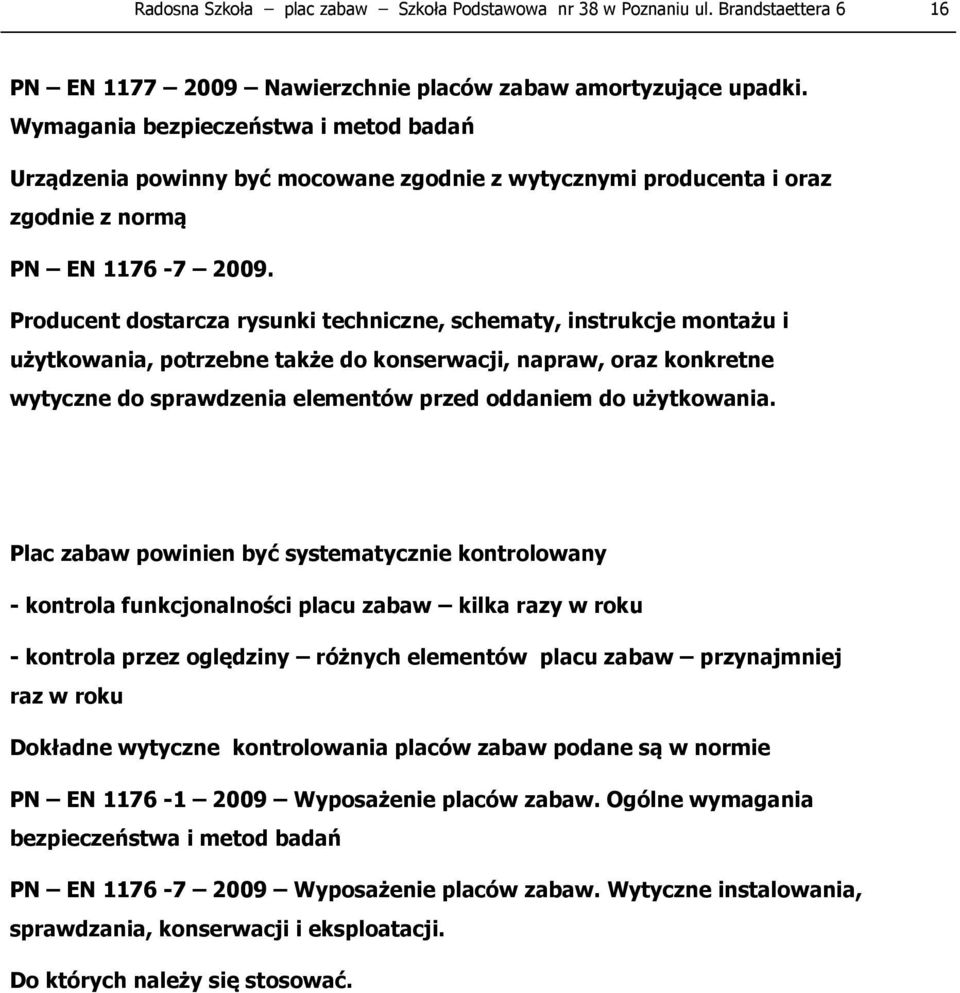

16 Radosna Szkoła plac zabaw Szkoła Podstawowa nr 38 w Poznaniu ul. Brandstaettera 6 16 PN EN Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metod badań Urządzenia powinny być mocowane zgodnie z wytycznymi producenta i oraz zgodnie z normą PN EN Producent dostarcza rysunki techniczne, schematy, instrukcje montażu i użytkowania, potrzebne także do konserwacji, napraw, oraz konkretne wytyczne do sprawdzenia elementów przed oddaniem do użytkowania. Plac zabaw powinien być systematycznie kontrolowany - kontrola funkcjonalności placu zabaw kilka razy w roku - kontrola przez oględziny różnych elementów placu zabaw przynajmniej raz w roku Dokładne wytyczne kontrolowania placów zabaw podane są w normie PN EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metod badań PN EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. Do których należy się stosować.
