1 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 1 1. Podstawa formalno -prawna 1.1.Zlecenie z dnia r. 1.2.Mapa sytuacyjna terenu objętego opracowaniem (skala 1:500), 1.3.Uzgodnienia z dyrekcją szkoły 1.5. Obowiązujące Uchwały Rady Ministrów z dnia 10 grudnia 2009, 7 lipca 2009, Rozporządzenie Rady Ministrów dotyczące Rządowego programu Radosna Szkoła" 2. Zakres i szczegółowość opracowania 2.1. Przedmiot opracowania Przedmiotem opracowania jest wykonanie projektu zagospodarowania placu zabaw wg Rządowego programu Radosna Szkoła" na terenie Zespołu Szkolno-Przedszkolnego w Frydrychowicach na działce nr 2100/32 gmina Wieprz Cel opracowania Celem opracowania jest wykonanie dokumentacji umożliwiającej wykonanie placu zabaw wg zaleceń MEN oraz spełnienie celów programu Zakres opracowania Zakres opracowania obejmuje: inwentaryzację terenu, przedstawienie programu placu zabaw, lokalizację przestrzenną elementów zabawowych, lokalizację i projekt nawierzchni amortyzującej, zaplanowanie elementów małej architektury (ławki, kosze na śmieci, tablica informacyjna z regulaminem placu zabaw), określenie warunków i wymagań dotyczących prac agrotechnicznych i budowlanych, Dokumentacja projektu zawiera: Część rysunkowa: Z.1 - Zagospodarowanie terenu Z.2 - Plac zabaw - rzut Z.5 - Nawierzchnia elastyczna układana z płyt - przekrój

2 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 2 Część opisowa: Część opisową dotyczącą realizacji projektu Specyfikacja nawierzchni amortyzujących Specyfikację urządzeń zabawowych Specyfikację proponowanych elementów małej architektury Zasady bezpieczeństwa na placach zabaw 3. Powierzchnia opracowania Powierzchnia opracowania wynosi ~500 m 2 4. Opis terenu Działka nr 2100/32 położona w Frydrychowice ma kształt prostokąta i jest obecnie zabudowana. Na terenie przedmiotowej działki znajdują się budynki dydaktyczne Zespołu Szkolno-Przedszkolnego wraz z salą gimnastyczną oraz boiskami sportowymi. Teren posiada ukształtowanie ze spadkiem w kierunku północnym. Wysokość bezwzględna najwyższego i najniższego punktu części działki, na której projektuje się plac zabawa wynosi odpowiednio: 273,5 i 273,10. Przez parcelę w części, na której zlokalizowany został plac zabaw przebiega przyłącz gazu do budynku szkoły fi 25. Działki bezpośrednio sąsiadujące: od strony północnej i zachodniej (dz.nr 2100/33)- działka zabudowana budynkiem usługowym, w którym prowadzona jest działalność handlowa. Budynek ten jest usytuowany we wschodniej części działki 2100/33, bezpośrednio przy drodze powiatowej Fydrychowice - Przybradz. Od strony południowej i wschodniej (dz.nr 3315/11 oraz 210/34) działka inwestycyjna graniczy z drogami powiatowymi: Frydrychowice - Wadowice oraz Frydrychowice - Przybradz. Teren szkolny obejmujący działki 2100/32, 2126/63,126/64 jest ogrodzony. 5. Założenia projektowe Projektowany plac zabaw usytuowany jest w centralnej części działki 2100/32 w odległości 55mb od granicy południowej. Na teren placu zabaw prowadzi jedno wejście - od głównego wejścia do obiektu szkolnego tj od dogi powiatowej Frydrcychowice - Przybradz (od wschodu). Założeniem zagospodarowania terenu jest : stworzenie ładnego, funkcjonalnego i bezpiecznego placu zabaw dla dzieci, podzielenie placu na strefę bezpieczeństwa z nawierzchnią układaną, przepuszczalną dla wody, amortyzującą upadek dziecka z wysokości 1,5 m, na podbudowie z kruszyw mineralnych zgodnie z wytycznymi MEN (teren około 240 m2). Zalecana kolorystyka nawierzchni - kolor pomarańczowy w odcieniu PANTONE 152 C, RAL 2011 Tieforange Strefa ścieżek - nawierzchnia układana, przepuszczalna dla wody, wykonana na podbudowie z kruszyw mineralnych; zalecany kolor niebieski w odcieniu PANTONE 540 C, RAL Saphirblau, zgodnie z wytycznymi MEN (teren około 50 m2).

3 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 3 wybranie i usytuowanie w terenie elementów zabawowych, usytuowanie tablicy informacyjnej, 6. Program placu zabaw Program placu zabaw dla dzieci w wieku od 6-12 lat. Teren przeznaczony jest do zabaw tematycznych i sprawnościowych. Znajduje się tu jeden wspólny duży element zabawowy na którym równocześnie może przebywać kilkanaścioro dzieci oraz zestawy zręcznościowy. Na terenie usytuowano 2 huśtawki podwójne, huśtawkę wazka motyl, huśtawka Jolka. W bliskim sąsiedztwie projektuje się zjeżdżalnie dużą i małą oraz urządzenia sprawnościowe tj. przeplotnia, przelotnie gimnastyczną młynek, ściana wspinaczkowa skałkowa, łańcuchowa oraz urządzenie ruchowe żółw, pięć ławkek wypoczynkowych z oparciem. Urządzenia zostaną rozmieszczone z pozostawieniem wolnych dodatkowych przestrzeni dla zapewnienia strefy bezpieczeństwa urządzeń. W strefie wejściowej na plac, blisko komunikacji pieszej umieszczono tablicę informacyjną z regulaminem placu zabaw. 7. Harmonogram prac przy wykonywaniu placu zabaw Prace przygotowawcze Prace przygotowawcze przy tyczeniu i wyrównywaniu i korytowaniu pod nawierzchnie utwardzone. Rozmieszczenie odwodnienia liniowego pod korytem podbudowy nawierzchni amortyzującej Wykonanie podbudowy pod nawierzchnie amortyzujące. Wykonanie wszystkich prac budowlanych i montażowych (ułożenie nawierzchni amortyzującej wraz z betonowym obrzeżem i montaż urządzeń zabawowych wg instrukcji producenta). Ustawienie elementów małej architektury. Zakładanie trawników (opis prac agrotechnicznych) 8. Prace ziemne Roboty należy wykonać koparko - ładowarką. Należy usunąć warstwę humusu, którą można częściowo wykorzystać do wyrównania terenu, po przeprowadzeniu głównych prac budowlanych. Pozostałą ziemię z wykopu należy wywieść poza teren budowy. Tereny wokół systemu korzeniowego drzew i krzewów, oraz w sąsiedztwie elementów budowlanych i podziemnej infrastruktury należy wykorytować ręcznie. Teren pod nawierzchnię pomarańczową o powierzchni 240 m2 należy wykorytować na głębokość 50 cm Teren pod nawierzchnię niebieską o powierzchni 50 m2 należy wykorytować na głębokość 50 cm

4 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 4 9. Nawierzchnie amortyzujące Nawierzchnia pomarańczowa RAL m2. Nawierzchnia niebieska RAL m2. Opis elastycznej nawierzchni Nawierzchnia rekreacyjna, poliuretanowo-gumowa standardowo występująca w elementach o wymiarach 500x500mm i grubości 30mm. Waga jednej płytki minimum 5,9kg (23,8 kg/m2). Nawierzchnia rekreacyjna, poliuretanowo-gumowa standardowo występująca w elementach o wymiarach 500x500mm i grubości 45mm. Waga jednej płytki minimum 7kg (28 kg/m2). Nawierzchnie powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami. Nawierzchnia musi być wodoprzepuszczalna, składać się z jednolitej mieszaniny granulatu gumowego SBR oraz kleju poliuretanowego. Opcjonalnie płytka może być pokryta warstwą kolorowego granulatu EPDM. Wierzchnia cześć płytki powinna być gładka po obwodzie sfrezowana. Spód płytki powinien składać się maksymalnie z 16 wystających kwadratowych, gładkich pól imitujących tabliczkę czekolady". Nie dopuszcza się do stosowania płytek posiadających więcej niż 16 wystających pół lub zamiast nich wgłębień gdyż jakość produktu ulegnie wyraźnemu pogorszeniu a także nie gwarantuje stabilnego osadzenia na podłożu. Łączenie elementów nawierzchni następuje dzięki wykorzystaniu okrągłych, karbowanych kołków montażowych o długości nie mniejszej niż 9,5cm. Osiem kołków montażowych jest umieszczanych w dwóch krawędziach każdego elementu nawierzchni. Zaleca się układanie płytek w cegiełkę" tj. jeden rząd względem drugiego przesunięty o pół płytki. Wymagane minimalne parametry nawierzchni l.p. Nazwa wartość 1 Materiał - granulat 90% gumowy - poliuretan 10% 2 Waga płytki gr. 30 mm > 23,8 kg/m 2 3 Waga płytki gr. 45 mm > 28 kg/m 2 4 Twardość - wsp. Shore A Gęstość poprzeczna > 780 kg/m 3 6 Wytrzymałość na rozciąganie 1/A 0,75 N/mm 2 (DIN53571/A) 7 Wydłużenie przy zerwaniu 1/A 71% (DIN 53571/A) 8 Odporność na rozdzieranie brak rozdarcia (48h, 50 pphm;25 C, 02/10 % wydłużenie) 9 Wytrzymałość na pęknięcia w niskiej brak pęknięć (24h, temp. -40 C) temperaturze 10 Ognioodporność klasa B2 - zgodnie z normą DIN Współczynnik przepuszczania ciepła 1, przekracza wartość ok. 3,6

5 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 5 12 Wartość przewodzenia ciepła 0,08 W/m 2 k 13 Współczynnik rozpuszczalności zgodny z normą EN Trwałość odporne na działanie kwasów i rozpuszczalników 15 Oporność powierzchniowa min. 10 Q (napięcie testowe 1000 V) 16 Mrozoodporność brak rozdarcia (65 ShA) Wymagane dokumenty dotyczące nawierzchni Atest Higieniczny PZH Certyfikat na bezpieczeństwo upadku z wysokości do 1,0m uzyskany zgodnie z EN-PN 1177 Karta techniczna produktu Gwarancja na 36 miesiące potwierdzona przez producenta lub jego przedstawiciela Sposób układania nawierzchni Gotowe płyty są układane ręcznie w sposób przemienny na stabilnej podbudowie. Trwałe łączenie elementów nawierzchni następuje dzięki wykorzystaniu specjalnie karbowanych kołków montażowych cp8mm x 95mm. Osiem kołków montażowych jest umieszczanych w dwóch krawędziach każdego elementu nawierzchni. Każdy element trwale łączy ze sobą cztery kolejne elementy. Płytki można przyklejać do podłoża lub łączyć ze sobą systemowym klejem. Do wykończenia powierzchni można użyć elementy wykończeniowe - oporniki betonowe 8 x 30 x 100 cm, na ławie betonowej; ułożone równo z nawierzchnią lub 1 cm poniżej. Warunki niezbędne do prawidłowej instalacji nawierzchni Prace powinny być wykonywane przez cały czas instalacji w temperaturze powyżej +7oC oraz przy braku opadów atmosferycznych. W przypadku konieczności klejenia nawierzchni należy zwrócić uwagę aby podczas wykonywania prac bezwzględnie przestrzegać aby wilgotność otoczenia oscylowała w przedziale 40-90%, a temperatura podłoża powinna być wyższa o co najmniej 3ºC od panującej w danym miejscu temperatury punktu rosy. Sposób przeprowadzenia odbioru nawierzchni Nawierzchnia powinna posiadać wymaganą grubość celem zapewnienia bezpieczeństwa upadków z żądanej wysokości. Płytki elastyczne powinny posiadać jednorodną fakturę zewnętrzną. Szczeliny pomiędzy płytkami nie powinny być większe niż ok. 5mm. Równość nawierzchni powinna mieścić się w przedziale +/- 5 mm na łacie 2 m. Sposób użytkowania i konserwacji nawierzchni Elementy są nawierzchniami rekreacyjnymi i do tego celu powinny służyć Należy dbać, aby na nawierzchni nie znajdowały się kamienie lub inne twarde przedmioty, które przy nadepnięciu na nie mogą spowodować uszkodzenie nawierzchni

6 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 6 Należy unikać wnoszenia na nawierzchnię ziemi lub błota a także systematycznie usuwać pojawiające się na nawierzchni zabrudzenia i śmieci (liście, kamienie, papiery, błoto, śmieci,...) Użytkownik powinien prowadzić bieżącą pielęgnację nawierzchni Unikać zabrudzeń olejem, emulsją asfaltową oraz innymi środkami chemicznymi powodującymi odbarwienie nawierzchni Nie należy ustawiać bezpośrednio na nawierzchni żadnych obiektów o ostrych krawędziach. Nawierzchnia nie nadaje się do jazdy na łyżworolkach, rowerach, motorach itp. Przejazd samochodami ( policja, straż, pogotowie ratunkowe i inne służby komunalne ) powinien być kontrolowany - również ze względu na nośność podbudowy. Nie dopuszczać do sytuacji aby nawierzchnia znajdowała się w wodzie np. poprzez nie prawidłowe wyprofilowanie podłoża nieprzepuszczalnego lub nie zastosowania odwodnienia w podłożu przepuszczalnym. W przypadku zabrudzenia nawierzchni ziemią, piaskiem czy błotem należy nawierzchnię oczyścić przy pomocy silnego strumienia wody. Większe śmieci można usunąć ręcznie lub przy użyciu szczotki. Do gruntownego czyszczenia zalecamy stosowanie beztłuszczowego aktywnego detergentu. Kolorowe nawierzchnie mogą być odnawiane poprzez użycie specjalnej powłoki w sprayu. W przypadku płytek z nakładką wykonaną z granulatu EPDM, silne zabrudzenia spowodowane czynnikami środowiska mogą być ścierane. Odbarwienia mogą występować na skutek występowania długotrwałej wilgoci lub przez różne rośliny znajdujące się w bezpośrednim sąsiedztwie płytek. Tolerancja produkcyjna grubości nawierzchni wynosi +/- 3 mm. Istnieje możliwość występowania nieznacznych różnic w kolorystyce poszczególnych elementów gumowych, należących do różnych partii produkcyjnych. Miejscowe wytarcia w miejscach najbardziej eksploatowanych mogą skutkować przebarwieniem lub wykruszeniem nawierzchni co jest widoczne przede wszystkim na dużych powierzchniach. Przebarwienia lub wykruszenia są 10. Elementy placu zabaw Informacje podstawowe elementy zabawowe - katalogowane powinny posiadać aktualny certyfikaty bezpieczeństwa sprzęt rekreacyjny powinien posiadać co najmniej trzyletni okres gwarancji, powinien być wykonany z bezpiecznych i trwałych materiałów, powinien być zgodny z Polskimi Normami oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów oraz przepisach w sprawie bezpieczeństwa i higieny w szkołach.

7 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 7 Sprzęt rekreacyjny powinien być rozmieszczony na szkolnym placu zabaw w sposób umożliwiający zachowanie stref bezpieczeństwa pomiędzy urządzeniami. Montaż elementów powinien być zgodny z instrukcją producenta urządzenia. DUŻY ELEMENT ZABAWOWY Zestaw zabawowy o wymiarach powierzchniowych 7,56 m x 9,35 m i o strefie funkcjonowania urządzenia 13,72 x 11,33 m. Materiały - Drewno konstrukcyjne klejone o wymiarach minimum 90/90mm malowane farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron, o zaokrąglonych brzegach, gładkiej powierzchni, - Sklejka wodoodporna foliowana jako element uzupełniająco-dekoracyjny grubości 19mm może być dodatkowo malowana farbami akrylowymi - zjeżdżalnia prosta - ślizg wykonany ze stali nierdzewnej, burty zjeżdżalni wykonane z tworzywa HDPE - zestaw do przewrotów ocynkowany, malowany proszkowo - mocowanie w gruncie - przez zabetonowanie za pomocą kotew stalowych, ocynkowanych - beton klasy B-15 Zabezpieczenia - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Nakrętki zakryte zaślepkami z tworzywa, drewno konstrukcyjne

8 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 8

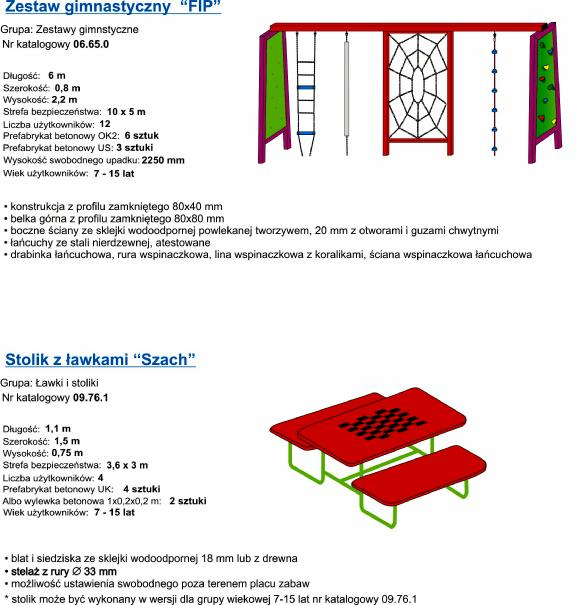

12 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 12 Zjeżdżalnia duża - Drewno konstrukcyjne klejone o wymiarach minimum 90/90mm malowane farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron, o zaokrąglonych brzegach, gładkiej powierzchni, - Sklejka wodoodporna foliowana jako element uzupełniająco-dekoracyjny grubości 19mm może być dodatkowo malowana farbami akrylowymi - zjeżdżalnia prosta - ślizg wykonany ze stali nierdzewnej, burty zjeżdżalni wykonane z tworzywa HDPE - Drewno konstrukcyjne klejone o wymiarach minimum 90/90mm malowane farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron, o zaokrąglonych brzegach, gładkiej powierzchni, - Sklejka wodoodporna foliowana jako element uzupełniająco-dekoracyjny grubości 19mm może być dodatkowo malowana farbami akrylowymi - zjeżdżalnia prosta - ślizg wykonany ze stali nierdzewnej, burty zjeżdżalni wykonane z tworzywa HDPE

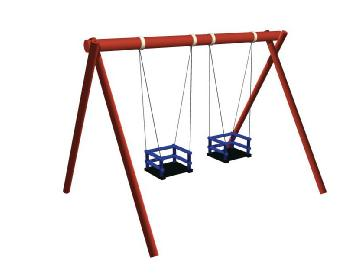

13 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 13 HUŚTAWKA PODWÓJNA konstrukcja z profilu 70 x 70 mm, cynkowana ogniowo łańcuchy ze stali nierdzewnej, atestowane belka z profilu 70 x 70 mm, cynkowana ogniowo huśtawka łożyskowana tocznie ŁAWKA WYPOCZYNKOWA 4 szt. - stelaż stalowy, siedzisko z desek, przenośne.

14 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 14 Tablica informacyjna Drewniana tablica informacyjna Plansza regulaminowa o wymiarach około 50cm/70cm (opis i piktogramy na płycie HPL, druk sitodruk) mocowany w fundamencie betonowym, na 2 nogach dodatkowo plansza: regulamin powinien zawierać zasady i warunki korzystania z placu zabaw, nr tel. Do dyrektora szkoły lub do osoby przez niego upoważnionej, a ponadto numery tel. alarmowych dodatkowa informacja o treści Szkolny plac zabaw wyposażony w ramach programu Rządowego "RADOSNA SZKOŁA". 11. Informacja dotycząca wpisu do rejestru zabytków Działka nie jest wpisana do rejestru zabytków i nie podlega ochronie konserwatorskiej ani krajobrazowej. 12. Dane określające wpływ eksploatacji górniczej na działkę Teren - obszar, na którym projektuje się przedmiotową inwestycję nie są położone w strefie wpływu szkód górniczych. 13. Informacja o zagrożeniach dla środowiska oraz higieny i zdrowia Projektowana rozbudowa nie wpływa ujemnie i nie zagraża otoczeniu dla środowiska wodnego, gleb, powietrza, hałasu i.t.p. oraz nie wpływa ujemnie na higienę i zdrowie użytkowników projektowanego obiektu ani też użytkowników działek sąsiednich. Nie wpływa ujemnie na istniejącą zieleń.

15 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach Bezpieczeństwo na placu zabaw Plac zabaw powinien spełniać normy bezpieczeństwa dotyczące urządzeń zabawowych, materiałów z których są wykonane zabawki, nawierzchni na których stoją urządzenia, oraz systematycznej kontroli bezpieczeństwa na placu zabaw. Obowiązują następujące normy dotyczące urządzeń i kontroli bezpieczeństwa na placach zabaw, do których należy się stosować: PN - EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metod badań PN - EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań huśtawek PN - EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań zjeżdżalni PN - EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań karuzeli PN - EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań urządzeń kołyszących PN - EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji PN - EN Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metod badań PN - EN /A1: Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metod badań Urządzenia powinny być mocowane zgodnie z wytycznymi producenta i oraz zgodnie z normą PN - EN Producent dostarcza rysunki techniczne, schematy, instrukcje montażu i użytkowania, potrzebne także do konserwacji, napraw, oraz konkretne wytyczne do sprawdzenia elementów przed oddaniem do użytkowania. Plac zabaw powinien być systematycznie kontrolowany - kontrola funkcjonalności placu zabaw - kilka razy w roku

16 Radosna Szkoła - plac zabaw Zespół Szkolno Przedszkolny w Frydrychowicach 16 - kontrola przez oględziny - różnych elementów placu zabaw - przynajmniej raz w roku Dokładne wytyczne kontrolowania placów zabaw podane są w normie PN - EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metod badań PN - EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. Do których należy się stosować.
