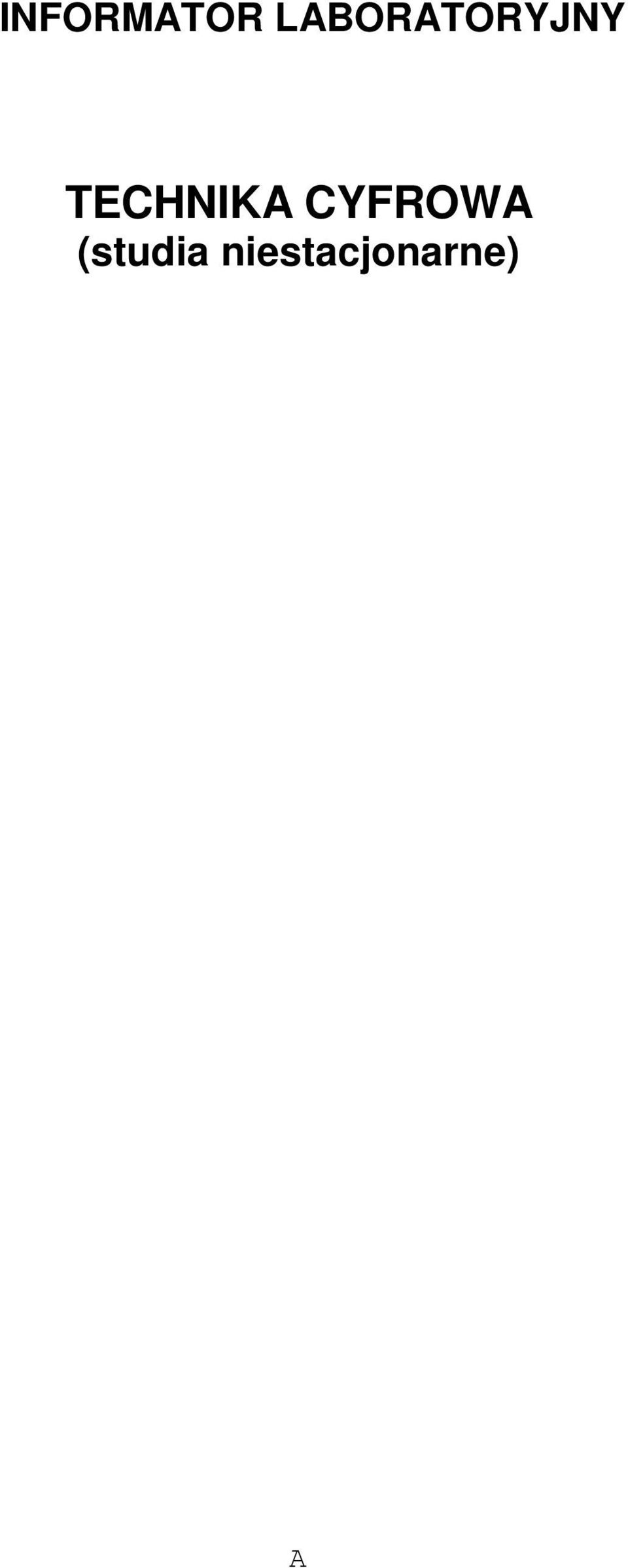

INFORMATOR LABORATORYJNY. TECHNIKA CYFROWA (studia niestacjonarne)

Transkrypt

1 INFORMATOR LABORATORYJNY TECHNIKA CYFROWA (studia niestacjonarne) A

2 REGULAMIN LABORATORIUM 1. Laboratorium składa się z 3 ćwiczeń (8 terminów zajęć). Udział na każdych zajęciach jest obowiązkowy. Termin 1 - są to zajęcia wprowadzające do laboratorium, termin 8 jest dodatkowym terminem zaliczeniowym. 2. Każde z ćwiczeń składa się z 2 części: a/ kolokwium wstępnego dopuszczającego do udziału w ćwiczeniu b/ praktycznej realizacji zadania. W celu przygotowania się do ćwiczenia należy opanować zakres wiedzy wskazany w informatorze. 3. Zaliczenie ćwiczenia wymaga: a/ zaliczenia kolokwium wstępnego, b/ wykonania części praktycznej, c/ złożenia sprawozdania z pracy. Ocena ćwiczenia jest średnią oceną uzyskaną w wyżej wymienionych punktach. 4. Niedokończone sprawozdanie można oddawać w następnym kolejnym terminie laboratoryjnym. Przekroczenie terminu oddania rozwiązania zadania skutkuje obniżeniem oceny (pół oceny za każdy tydzień). 5. Ocena końcowa laboratorium jest średnią z ocen poszczególnych ćwiczeń (ocena niedostateczna oraz nieobecność na zajęciach jest liczona do średniej jako zero). W przypadkach losowych istnieje możliwość odrobienia brakującego ćwiczenia w terminie dodatkowym. 6. Każde sprawozdanie powinno zawierać od góry na pierwszej stronie tabelkę według wzoru: PWSIiP w Łomży Przedmiot: Technika Cyfrowa Data... Ćwiczenie nr... Temat:... Zespół nr... Grupa... Prowadzący... Ocena... B

3 Literatura przedmiotu w języku polskim: 1. Wiesław Traczyk; Układy cyfrowe. Podstawy teoretyczne i metody syntezy, WNT Marek Perkowski, Andrzej Rydzewski, Piotr Misiurewicz; Teoria układów logicznych, Wydawnictwo PW, Henryk Kruszyński, Piotr Misiurewicz, Marek Perkowski, Andrzej Rydzewski; Zbiór zadań z teorii układów logicznych, Wydawnictwo PW, Henryk Kruszyński, Andrzej Rydzewski, Andrzej Śluzek; Teoria układów cyfrowych. Materiały pomocnicze do ćwiczeń i laboratoriów. Wydawnictwo PW Władysław Majewski; Układy logiczne, WNT Andrzej Ignaczak; Układy logiczne. Laboratorium. Oficyna wydawnicza PW. Warszawa Władysław Majewski; Układy logiczne. Wybrane zagadnienia. Oficyna wydawnicza PW. Warszawa Józef Kalisz; Podstawy elektroniki cyfrowej, wyd.3, Warszawa, WKiŁ Marian Gorzałczany; Układy syntezy. T1. Elementy. Układy kombinacyjne. T2. Układy sekwencyjne, Układy mikroprogramowalne. Skrypt Politechnika Świętokrzyska w Kielcach, Kielce Halina Kamionka-Mikuła, Henryk Małysiak, Bolesław Pochopień; Układy cyfrowe. Teoria i Przykłady. Wydawnictwo Pracownia Komputerowa Jacka Skalmierskiego. Gliwice Barry Wilkinson; Układy cyfrowe, Wydawnictwo WKiŁ Andrzej Skorupski; Podstawy techniki cyfrowej, Wydawnictwo WKiŁ Jerzy Tyszer, Grzegorz Mrugalski; Układy cyfrowe. Zbiór zadań z rozwiązaniami. Wydawnictwo Politechniki Poznańskiej Poznań Praca zbiorowa pod redakcją Henryka Małysiaka; Układy cyfrowe. Zadania, Wydawnictwo Politechniki Śląskiej Gliwice Tadeusz Łuba, Bogdan Zbierzchowski; Układy logiczne, Wyższa Szkoła Informatyki Stosowanej i Zarządzania Warszawa Praca zbiorowa pod redakcją Tadeusza Łuby; Synteza układów cyfrowych, Wydawnictwo WKiŁ, Warszawa Cezary Zieliński; Podstawy projektowania układów cyfrowych, Wydawnictwo Naukowe PWN Warszawa Bolesław Pochopień; Podstawy techniki cyfrowej, Wyższa Szkoła Biznesu w Dąbrowie Górniczej Mariusz Barski, Wojciech Jędruch; Układy cyfrowe. Podstawy projektowania i opis w języku VHDL, Wydawnictwo Politechniki Gdańskiej Gdańsk C

4 Podstawowa literatura w języku angielskim: 1. John F. Wakerly; Digital Design, Principles and Practices, (4th Edition), Pearson/Prentice Hall, M. Morris Mano, Michael D. Ciletti; Digital Design (4th Edition), Prentice Hall, Strony internetowe w języku polskim: 1. Józef Kalisz; WYKŁADY, Kurs "UKŁADY CYFROWE", dostęp Plansze do przedmiotu Układy Cyfrowe do pobrania ze strony Zbigniewa Jachna; - zestaw plansz w formacie pdf (autorzy: prof. Kalisz) dostęp Tadeusz Łuba, Paweł Tomaszewicz; Technika cyfrowa, dostęp Mariusz Rawski; http: Układy cyfrowe, plansze do wykładów, dostęp Laboratorium komputerowe IIPW; dostęp Strony internetowe w języku angielskim np: 1. Russell G. Tessier, Digital System Design, dostęp Jeff Jackson, ECE380 Digital Logic; dostęp All about circuits; vol. IV, dostęp D

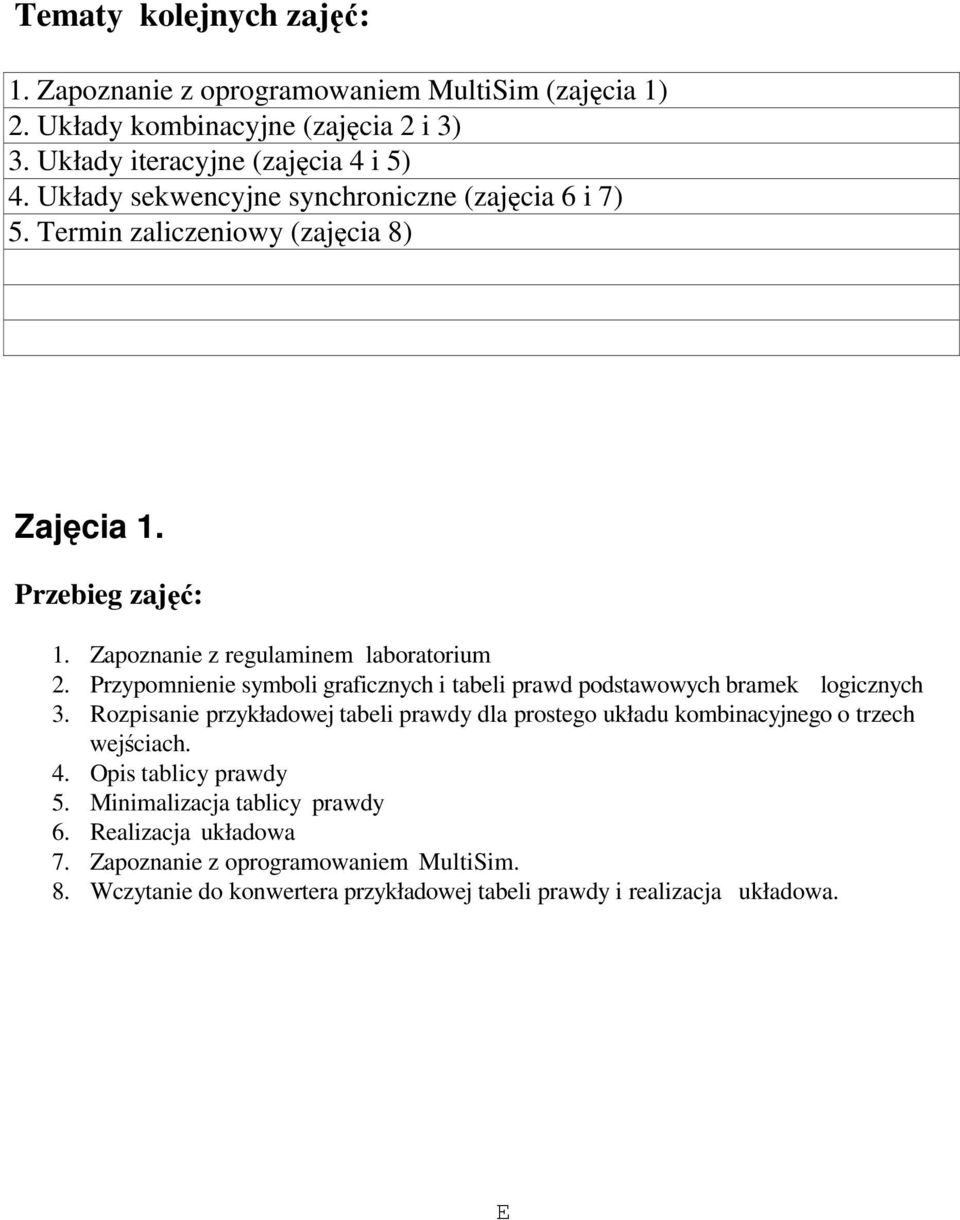

5 Tematy kolejnych zajęć: 1. Zapoznanie z oprogramowaniem MultiSim (zajęcia 1) 2. Układy kombinacyjne (zajęcia 2 i 3) 3. Układy iteracyjne (zajęcia 4 i 5) 4. Układy sekwencyjne synchroniczne (zajęcia 6 i 7) 5. Termin zaliczeniowy (zajęcia 8) Zajęcia 1. Przebieg zajęć: 1. Zapoznanie z regulaminem laboratorium 2. Przypomnienie symboli graficznych i tabeli prawd podstawowych bramek logicznych 3. Rozpisanie przykładowej tabeli prawdy dla prostego układu kombinacyjnego o trzech wejściach. 4. Opis tablicy prawdy 5. Minimalizacja tablicy prawdy 6. Realizacja układowa 7. Zapoznanie z oprogramowaniem MultiSim. 8. Wczytanie do konwertera przykładowej tabeli prawdy i realizacja układowa. E

6 Ćwiczenie 1 Temat: Układy kombinacyjne. Zagadnienia: Sposoby zapisu funkcji przełączającej. Tablica Karnaugha. Postać kanoniczna funkcji. Postać normalna. Metody minimalizacji funkcji przełączających: a/ przy pomocy tablic, b/ metodą Quine'a-McCluskeya. Tablica Quine'a. Reguły dominacji kolumn i wierszy. Minimalizacja funkcji słabo określonych. Faktoryzacja. Projektowanie układów z elementów NAND i NOR. Realizacja funkcji przełączającej przy użyciu elementów MSI. Do realizacji tematu wymagana jest znajomość programu MultiSIM Zalecana literatura: Obok literatury podstawowej np. strony internetowe: Przebieg ćwiczenia: 1. Utworzenie tablicy prawdy funkcji na podstawie opisu słownego. 2. Minimalizacja funkcji metodą Quine'a-McCluskeya. 3. Sprawdzenie otrzymanej postaci funkcji przy pomocy tablicy Karnaugha. 4. Sprawdzenie poprawności otrzymanych wyników za pomocą konwertera. 5. Symulacja komputerowa działania układu (MultiSIM). 6. Realizacja układu. F
