Spanning Tree to samo zło, czyli Protekcja Ringu w Ethernecie na podstawie wdrożenia w sieci Leon
|
|
|
- Henryka Barbara Tomaszewska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Spanning Tree to samo zło, czyli Protekcja Ringu w Ethernecie na podstawie wdrożenia w sieci Leon coś o mnie dlaczego ten temat?
2 Co jest złego w Spanning Tree? (subiektywnie) Długie czasy konwergencji Ograniczenia wymiarowania Wielość rozszerzeń Wymaga precyzyjnej konfiguracji, błędy mogą prowadzić do poważnych problemów Jest też możliwość robienia pełnej siatki połączeń, co w mojej opinii jest bardziej problematyczne niż pozytywne
3 Ethernet Automatic Protection Switching EAPS Czas przełączenia ~50ms Operujemy na strukturze pierścienia Domena EAPS 1 vlan kontrolny (control vlan) Wiele vlanów chronionych (protected vlan) Węzły w trybie transit oraz w jeden master Na węźle master - y primary oraz secondary
4 Ethernet Automatic Protection Switching EAPS Wiele pierścieni logicznych w ramach jednego pierścienia fizycznego Możliwość współdzielenia kawałka pierścienia przez kilka pierścieni fizycznych
5 EAPS Domain - control VLAN - protected VLAN1 - protected VLAN2 - protected VLAN protected VLANn

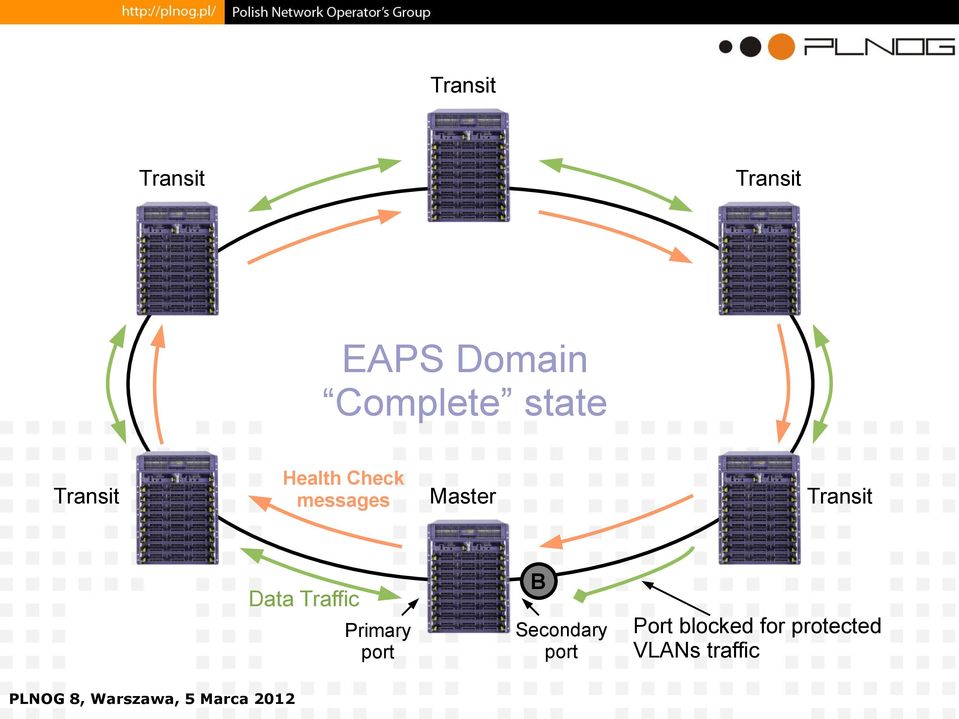

6 EAPS Domain Complete state Health Check messages Master Data Traffic Primary B Secondary Port blocked for protected VLANs traffic
7 FAILURE Link Down Alert Link Down Alert EAPS Domain Failed state Master Data Traffic Primary Secondary Master unblocks for protected VLANs traffic
8 LINK UNAVAILABLE Flush-FDB Message Flush-FDB Message EAPS Domain Failed state flush FDB Flush-FDB Message Flush-FDB Message Master Flush-FDB Message Data Traffic Primary Secondary
9 LINK RESTORED B B Health Check messages EAPS Domain PreForwarding state Health Check messages Master Data Traffic Primary Secondary Master checks if whole ring is restored
10 LINK RESTORED Flush-FDB Message Flush-FDB Message Flush-FDB Message EAPS Domain Forwarding state Flush-FDB Message Flush-FDB Message Master Flush-FDB Message Data Traffic Primary B Secondary Port blocked for protected VLANs traffic

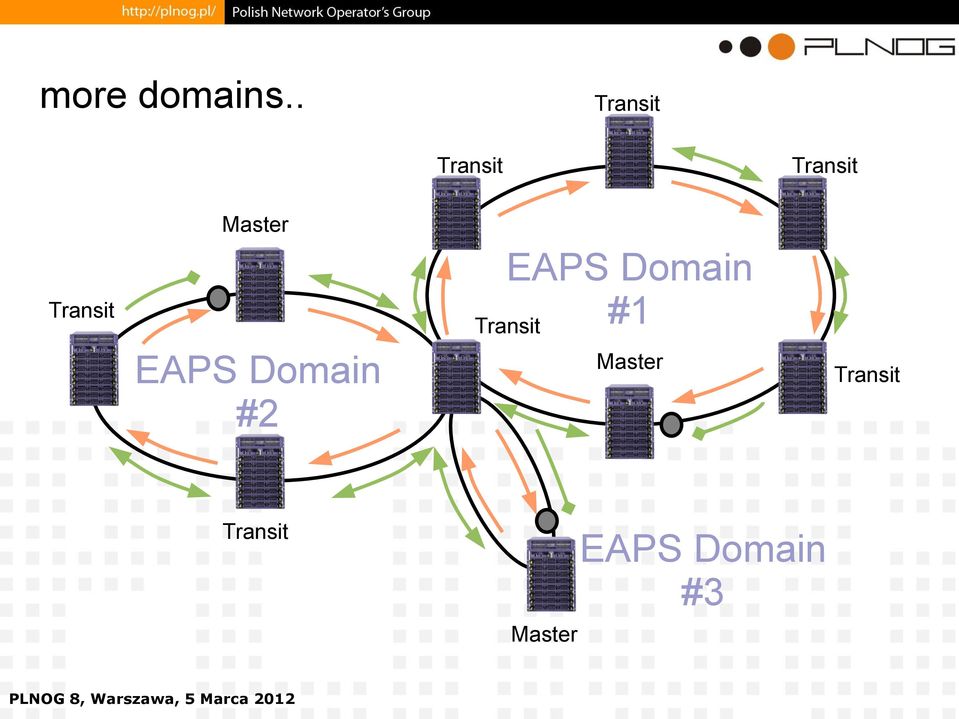

11 more domains.. Master EAPS Domain #2 EAPS Domain #1 Master Master EAPS Domain #3
12 Szkielet sieci (mniej więcej) Gliwice Katowice Rybnik Pszów Jastrzębie Wodzisław
13 3 x RING Gliwice Katowice 1 3 Rybnik 2 Pszów Jastrzębie Wodzisław
14 Zastosowane urządzenia Summit x450 Summit x450 1 Summit x450 3 Summit x450 Summit x450 Summit x650 Summit x450 Summit x450 Summit x450 2 Summit x450 Summit 400 Summit x450 Jeszcze niedawno Alpine 3804

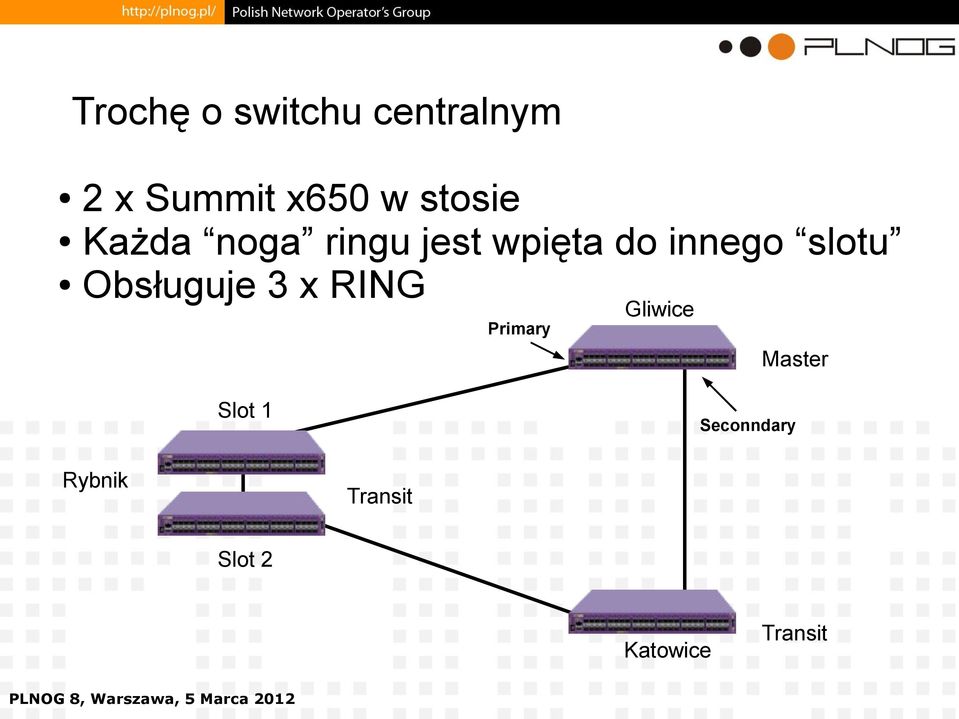

15 Trochę o switchu centralnym 2 x Summit x650 w stosie Każda noga ringu jest wpięta do innego slotu Obsługuje 3 x RING Primary Gliwice Master Slot 1 Seconndary Rybnik Slot 2 Katowice

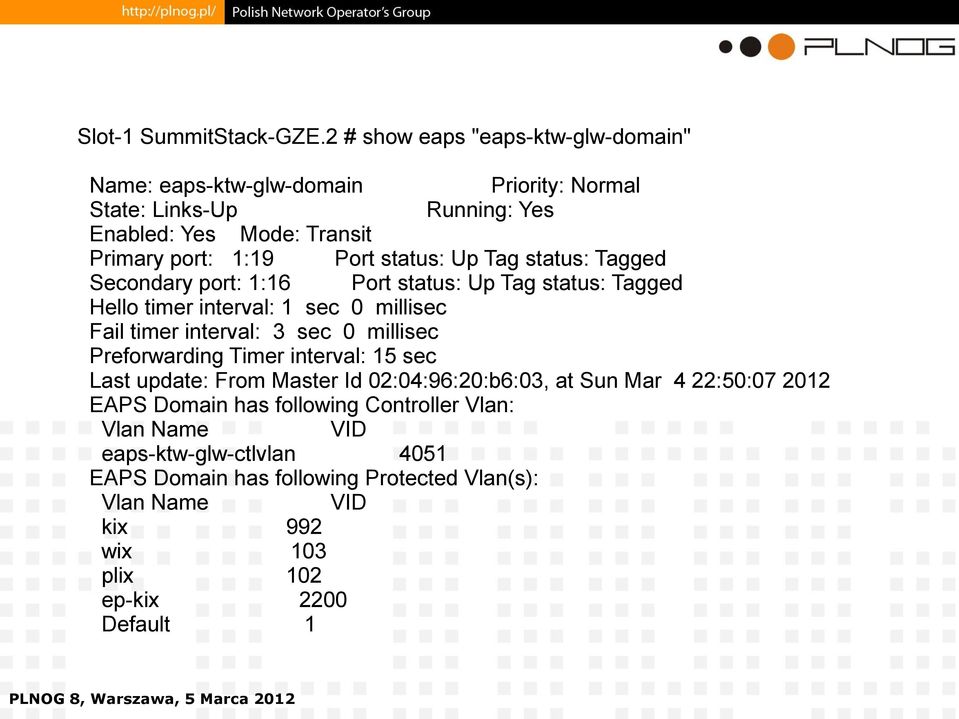

16 Slot-1 SummitStack-GZE.1 # show eaps EAPS Enabled: Yes EAPS Fast-Convergence: Off EAPS Display Config Warnings: On EAPS Multicast Add Ring Ports: Off EAPS Multicast Send IGMP Query: On EAPS Multicast Temporary Flooding: Off EAPS Multicast Temporary Flooding Duration: 15 sec Number of EAPS instances: 3 # EAPS domain configuration : Domain State Mo En Pri Sec Control-Vlan VID Count Prio eaps-ktw-glw-domain Links-Up T Y 1:19 1:16 eaps-ktw-glw-ctlvlan (4051) 35 N eaps-ring-row-domain Links-Up T Y 1:17 2:7 eaps-ring-row-ctlvlan (4052) 428 N eaps-ring-nowiny-domain Links-Up T Y 1:15 2:17 eaps-ring-nowiny-ctlvlan (4053) 112 N Slot-1 SummitStack-GZE.2 #
17 Slot-1 SummitStack-GZE.2 # show eaps "eaps-ktw-glw-domain" Name: eaps-ktw-glw-domain Priority: Normal State: Links-Up Running: Yes Enabled: Yes Mode: Primary : 1:19 Port status: Up Tag status: Tagged Secondary : 1:16 Port status: Up Tag status: Tagged Hello timer interval: 1 sec 0 millisec Fail timer interval: 3 sec 0 millisec Preforwarding Timer interval: 15 sec Last update: From Master Id 02:04:96:20:b6:03, at Sun Mar 4 22:50: EAPS Domain has following Controller Vlan: Vlan Name VID eaps-ktw-glw-ctlvlan 4051 EAPS Domain has following Protected Vlan(s): Vlan Name VID kix 992 wix 103 plix 102 ep-kix 2200 Default 1
18 Slot-1 SummitX450-GLW-CK.2 # show eaps "eaps-ktw-glw-domain" Name: eaps-ktw-glw-domain State: Complete Running: Yes Enabled: Yes Mode: Master Primary : 1:26 Port status: Up Tag status: Tagged Secondary : 1:11 Port status: Blocked Tag status: Tagged Hello Egress Port: Primary Hello timer interval: 1 sec 0 millisec Fail timer interval: 3 sec 0 millisec Fail Timer expiry action: Send alert Last update: From Master Id 02:04:96:20:b6:03, at Sun Mar 4 22:48: EAPS Domain has following Controller Vlan: Vlan Name VID eaps-ktw-glw-ctlvlan 4051 EAPS Domain has following Protected Vlan(s): Vlan Name VID kix 992 wix 103 plix 102 ep-kix 2200 Default 1

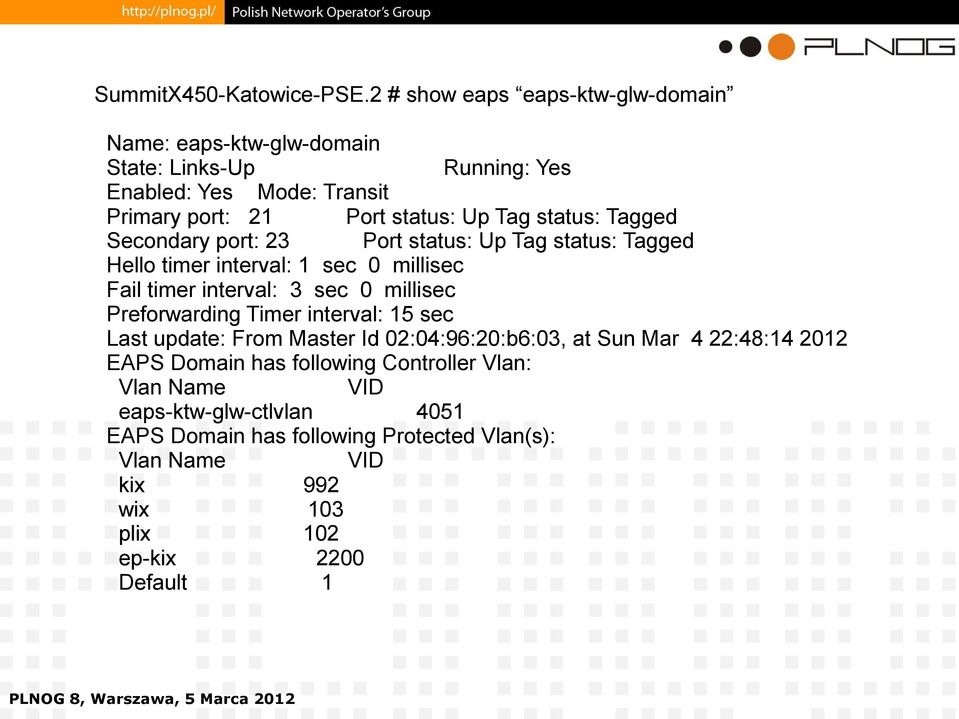

19 SummitX450-Katowice-PSE.2 # show eaps eaps-ktw-glw-domain Name: eaps-ktw-glw-domain State: Links-Up Running: Yes Enabled: Yes Mode: Primary : 21 Port status: Up Tag status: Tagged Secondary : 23 Port status: Up Tag status: Tagged Hello timer interval: 1 sec 0 millisec Fail timer interval: 3 sec 0 millisec Preforwarding Timer interval: 15 sec Last update: From Master Id 02:04:96:20:b6:03, at Sun Mar 4 22:48: EAPS Domain has following Controller Vlan: Vlan Name VID eaps-ktw-glw-ctlvlan 4051 EAPS Domain has following Protected Vlan(s): Vlan Name VID kix 992 wix 103 plix 102 ep-kix 2200 Default 1

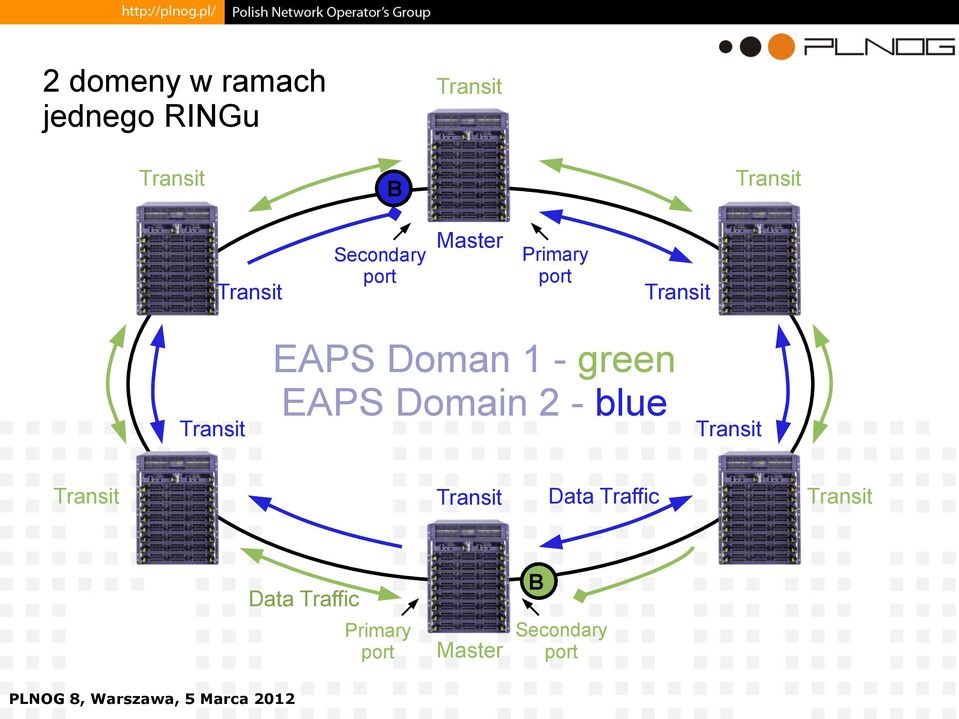

20 2 domeny w ramach jednego RINGu B Secondary Master Primary EAPS Doman 1 - green EAPS Domain 2 - blue Data Traffic Data Traffic Primary Master B Secondary
21 Common link Controller EAPS Domain 1 Master EAPS Domain 2 Common Link Master Primary Secondary Partner Secondary Primary
22 ELSM Extreme Link State Monitoring Link UP?? Link UP
23 ELSM Extreme Link State Monitoring Switch A Control Plane Switch B Control Plane Forwarding Plane Control & Data Forwarding Plane
24 ELSM Extreme Link State Monitoring Switch A Control Plane Switch B Control Plane Switch B Control Plane Forwarding Plane Forwarding Plane Forwarding Plane Control & Data Control & Data Switch B nadal przerzuca pakiety!
25 ELSM Extreme Link State Monitoring Switch A Control Plane Switch B Control Plane Switch B Control Plane ELSM HELLO ELSM HELLO Forwarding Plane Forwarding Plane Forwarding Plane Control & Data Control & Data
26 ELSM Extreme Link State Monitoring Switch A Control Plane Switch B Control Plane Switch B Control Plane ELSM HELLO ELSM HELLO Forwarding Plane Forwarding Plane Forwarding Plane Control & Data Control & Data PORT DOWN! PORT DOWN!
27 ELSM Extreme Link State Monitoring Slot-1 SummitStack-GZE.4 # show elsm s all ELSM Info Port 1:15 Link State : Active ELSM Info Port 1:16 Link State : Active ELSM Link State : Up ELSM Link State : Up ELSM State : Up ELSM State : Up Hello Transmit State : HelloRx(+) Hello Transmit State : HelloRx(+) Hello Time : 1 sec Hello Time : 1 sec Hold Threshold : 2 Hold Threshold : 2 UpTimer Threshold : 6 UpTimer Threshold : 6 Auto Restart : Enabled Auto Restart : Enabled Down Timeout : 4.0 sec Down Timeout : 4.0 sec Up Timeout : 6.0 sec Up Timeout : 6.0 sec Rx Hello+ : Rx Hello+ : Rx Hello- : 3 Rx Hello- : 0 Tx Hello+ : Tx Hello+ : Tx Hello- : 47 Tx Hello- : 1 ELSM Up/Down Count : UP: 14 DOWN: 14 ELSM Up/Down Count : UP: 0 DOWN: 0
28 W przypadku pytań: Marcin Kuczera
