1 Zaawansowane Przełączanie IP dr inż. Łukasz Sturgulewski, ZPIP - v2015 1

2 Połączony model sieci ZPIP - v2015 2

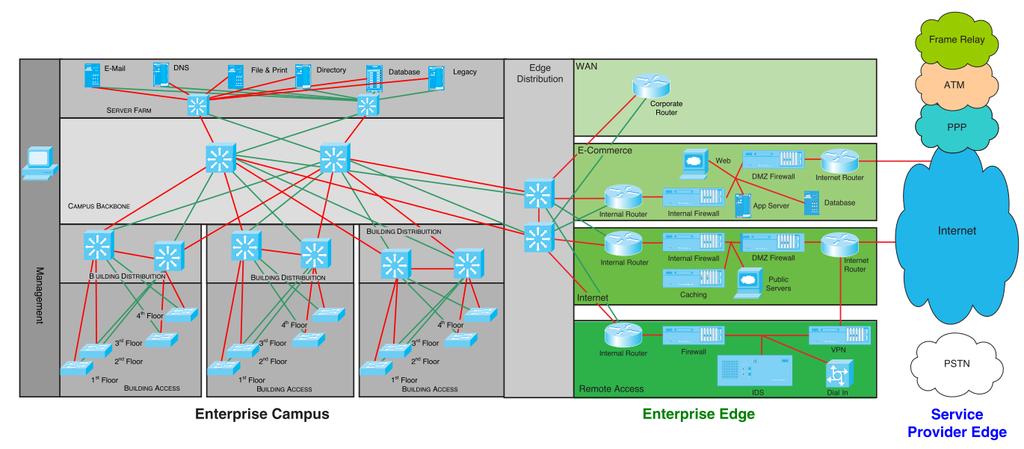

3 Hierarchiczny model sieci WAN Edge WAN Edge Router WAN Edge Router Core Tier L2/L3 Switch L2/L3 Switch Aggregation Tier Access Tier L2 Switch SSL VPN Firewall IPSec VPN IPS L2/L3 Switch Security Sprawl Hard to manage STP in a flat L2 access network L2/L3 Switch Servers + Storage ZPIP - v2015 3

4 Hierarchiczny model sieci Zalety modelu hierarchicznego: Skalowalność Utrzymanie, konserwacja, przywracanie po awariach (modularna budowa) Nadmiarowość Wydajność Bezpieczeństwo Zarządzanie ZPIP - v2015 4

5 Hierarchiczny model sieci Połączenie warstw Dystrybucji i Rdzenia w jedną. Multi-Tier Collapsed distribution & core Core Distribution Access ZPIP - v2015 5

6 Hierarchiczny model sieci Połączenie wszystkich warstw w jedną (Data Center), innych charakter ruchu. Client Server Architecture Client Service Oriented Architecture Server 95% 25% Server Server Server A B C Server 75% Server D DB ZPIP - v2015 6

7 Hierarchiczny model sieci Połączenie wszystkich warstw w jedną (Data Center). ZPIP - v2015 7

8 Hierarchiczny model sieci BUILDING A BUILDING B EX4300VC-3a EX6200-1b WLA WLA WLC Cluster EX4300VC-2a WLA LAG WLA EX3300VC-1a Centralized DHCP and other services App Servers WLA WLA LAG WLA 8 SRX Series Cluster LAG LAG Internet EX4600VC-1a ZPIP - v2015 EX9200-1b

9 Przełączanie w warstwie 2 Bridging Mechanisms Learning Forwarding Flooding Filtering Aging Bridge Table MAC Address Interface 00:26:88:02:74:86 ge-0/0/6 00:26:88:02:74:87 ge-0/0/7 00:26:88:02:74:88 ge-0/0/7 00:26:88:02:74:89 ge-0/0/9 User A MAC: 00:26:88:02:74:86 ge-0/0/6 Switch ge-0/0/9 User D MAC: 00:26:88:02:74:89 ge-0/0/7 Hub Pre User B MAC: 00:26:88:02:74:87 DA SA Type Data FCS User C MAC: 00:26:88:02:74:88 LAN VLAN ZPIP - v2015 9

10 Połączenia nadmiarowe ZPIP - v

11 Pętla (loop) W topologii opartej na przełącznikach (L2) istnienie aktywnych, alternatywnych ścieżek oznacza powstanie pętli! Ramki krążą w nieskończoność, wolumen ruchu rośnie. Brak mechanizmów ochronnych (w protokole Eth lub poza nim) np. TTL ZPIP - v

12 Pętla (loop) A B Broadcast lub brak znajomości docelowego MAC oczywista oczywistość zduplikowane ramki krążące w nieskończoność. Unicast i znany docelowy MAC efekt flip flop adresu MAC w tablicy przełączania (bo raz na jednym raz na innym porcie się ten sam MAC pojawia), bardzo obciążający dla CPU. ZPIP - v

13 Dostępność, nadmiarowość HA High Availability: VC Virtual Chassis STP Spanning Tree Protocol RTG Redundant Trunk Groups LAG Link Aggregation Groups ZPIP - v

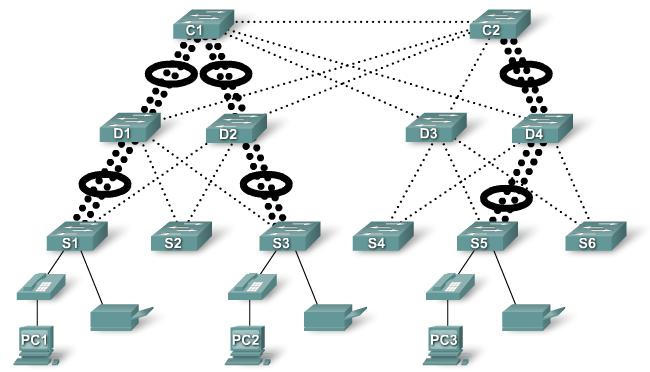

14 VC, STP, RTG, LAG VC LAG LAG VC VC JEX_11.a_C7_HighAvailability.ppt ZPIP - v

15 VC Virtual Chassis LAG Link Aggregation Groups CLOSET 1 EXSeries Virtual Chassis 10GbE/40GbE uplinks WLA CLOSET 2 10/40GbE 10/40G VCP WLA Access Aggregation/ Core ZPIP - v

16 STP Spanning Tree Protocol RTG Redundant Trunk Groups RSTP Switch-1 ge-0/0/1 ge-0/0/2 Switch-2 Aggregation Access RTG Switch-3 Switch-4 Switch-5 ZPIP - v

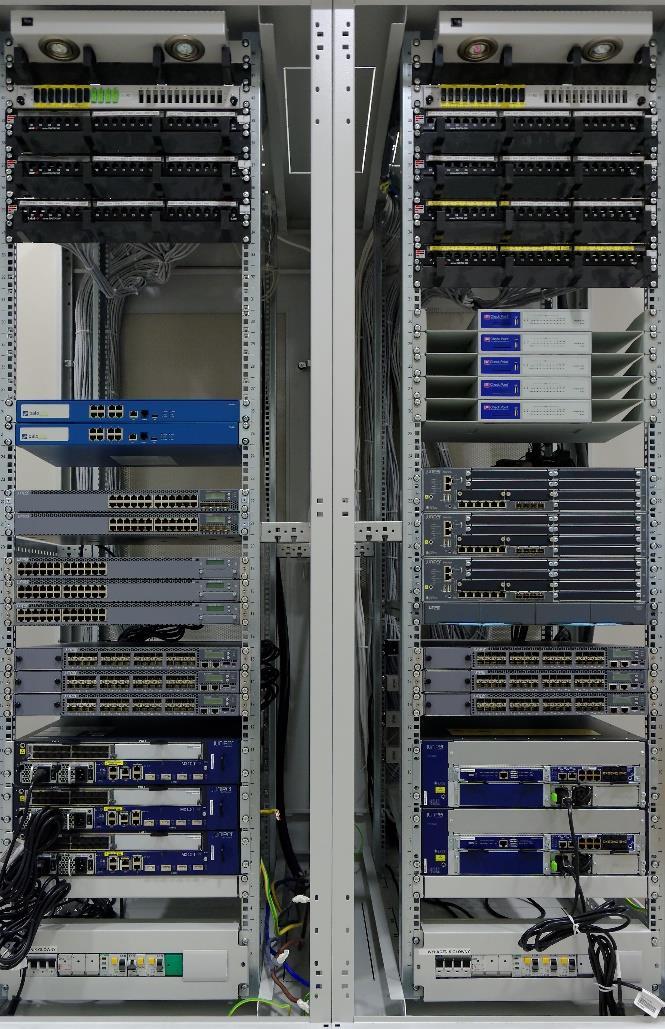

17 CTI laboratoria sieciowe ZPIP - v

18 CTI laboratoria sieciowe Konsola urządzeń sieciowych dostępna poprzez serwer terminali (Opengear). Wszystkie urządzenia, zgromadzone w laboratorium, mają porty konsolowe podłączone do serwera terminali. Poprzez SSH np. putty należy połączyć się z serwerem terminali, nr portu TCP związany jest z nr fizycznego portu w serwerze terminali. ZPIP - v

19 Zadanie 1 Przygotować 2 przełączniki EX3300 do zadania (maks. 2 osoby w podgrupie): Przywrócić fabryczną konfigurację Nadać unikatową nazwę Skonfigurować hasło dla root ZPIP - v

20 Usuwanie haseł z urządzeń ZPIP - v

21 Kasowanie konfiguracji startowych ZPIP - v

22 Kasowanie konfiguracji startowych Z menu urządzenia (EX3300): MAINTENANCE: SYSTEM REBOOT? FACTORY DEFAULT? IDLE STATUS MAINT ZPIP - v

23 Konfigurowanie nazwy urządzenia ZPIP - v

24 Zadanie 2 Skonfigurować na obu przełącznikach wszystkie porty Ethernet RJ45 jako L2 z szybkością 100Mb/s. ZPIP - v

25 Tryb L2 pracy portu/interfejsu {master:0}[edit interfaces] show ge-x/y/z { unit 0 { } } family ethernet-switching; description opis; ether-options { } link-mode tryb; speed { szybkosc; } {master:0}[edit interfaces] user@switch-1# show interface-range nazwa { member ge-0/0/1; member ge-0/0/3; member ge-0/0/4; member-range ge-0/0/6 to ge-0/0/9; unit 0 { family ethernet-switching; } description opis; ether-options { link-mode tryb; speed { szybkosc; } } } ZPIP - v

26 show interfaces terse Layer 2 interfaces should show the eth-switch value under the Proto column. ZPIP - v

27 show interfaces extensive ZPIP - v

28 Zadanie 3 Przygotować topologię zgodnie z rysunkiem: A B Sprawdzić i zinterpretować tablicę przełączania. ZPIP - v

29 Sprawdzenie tablicy przełączania ethernet-switching table ZPIP - v

30 Czyszczenie tablicy przełączania clear ethernet-switching table ZPIP - v

31 Statyczne wpisy do tablicy przełączania (pierwszeństwo mają wpisy dynamiczne) {master:0}[edit ethernet-switching-options] show static { vlan default { mac 08:00:27:d2:e9:97 next-hop ge-0/0/22.0; mac 08:00:27:d2:e9:98 next-hop ge-0/0/11.0; mac 08:00:27:d2:e9:99 next-hop ge-0/0/10.0; } } ZPIP - v

32 Zadanie 4 Wyłączyć na obu przełącznikach mechanizmy ochrony przed pętlami w warstwie L2: Storm Control: JEX_11.a_C6_DeviceSecurity_and_FirewallFilters.ppt Spanning Tree Protocol (i wszelkie jego odmiany): A JEX_11.a_C4_SpanningTree.ppt B ZPIP - v

33 Zarządzanie mechanizmem Storm Control Wyłączenie Storm Control dla ruchu broadcast, multicast, unknown-unicast: {master:0}[edit] root# show ethernet-switching-options storm-control { interface all { no-broadcast; no-unknown-unicast; no-multicast; } } ZPIP - v

34 Zarządzanie protokołem Spanning Tree Protocol Wyłączenie wszystkich wersji STP: {master:0}[edit] root# show protocols stp { interface all { disable; } } rstp { interface all { disable; } } mstp { interface all { disable; } } vstp { vlan default { interface all { disable; } } } ZPIP - v

35 Test Uruchomić ping pomiędzy hostami. Uruchomić wireshark na hostach. Jakie są opóźnienia dla ping? Jakie jest wykorzystanie pasma na aktywnych linkach? Jakie jest obciążenie CPU? Czy zmienia się tablica przełączania, jeśli tak to co i dlaczego? ZPIP - v

36 Zadanie 5 Dodać dodatkowe połączenie pomiędzy przełącznikami. A B ZPIP - v

37 Test Uruchomić ping pomiędzy hostami. Uruchomić wireshark na hostach. Jakie są opóźnienia dla ping? Jakie jest wykorzystanie pasma na aktywnych linkach? Jakie jest obciążenie CPU? Czy zmienia się tablica przełączania, jeśli tak to co i dlaczego? ZPIP - v

38 Zadanie 6 Włączyć na obu przełącznikach mechanizm Storm Control. A B ZPIP - v

39 Włączenie Storm Control z ustawieniami domyślnymi ethernet-switching-options storm-control interface all ZPIP - v

40 Test Uruchomić ping pomiędzy hostami. Uruchomić wireshark na hostach. Jakie są opóźnienia dla ping? Jakie jest wykorzystanie pasma na aktywnych linkach? Ustawić opcje Storm Control tak aby opóźnienie ping spadło poniżej 10ms. ZPIP - v

41 Zadanie 7 Włączyć na obu przełącznikach mechanizm ochrony przed pętlami w warstwie L2: RSTP: JEX_11.a_C4_SpanningTree.ppt Zmienić aktywne połączenie. A B ZPIP - v

42 Włączenie RSTP Włączenie RSTP z domyślnymi ustawieniami: [edit protocols] user@switch# set rstp Określenie kosztów interfejsów: [edit protocols] user@switch# set rstp interface all cost x user@switch# set rstp interface int-name cost x ZPIP - v

43 show spanning-tree ZPIP - v

44 Testy Które połączenie zostało zablokowane? Jakie jest wykorzystanie pasma na aktywnych linkach? Jakie jest obciążenie CPU? Czy zmienia się tablica przełączania, jeśli tak to co i dlaczego? ZPIP - v

45 Testy W trakcie przesyłania danych (iperf + monitor Windows) pomiędzy hostami A i B: rozłączyć link, który na obu portach jest w stanie FWD, po chwili podłączyć ponownie rozłączony link. A B Czy nastąpiły przerwy w transferze danych? ZPIP - v

46 Testy Przesyłać dane (iperf + monitor Windows) pomiędzy A i B oraz w tym samym czasie pomiędzy C i D. Jakie transfery zostały osiągnięte, dlaczego? C A B D ZPIP - v

47 Zadanie 8 Wyłączyć na jednym przełączniku (access) mechanizmy ochrony przed pętlami w warstwie L2: RSTP Drugi przełącznik (distribution) pozostaje z włączonym RSTP. Włączyć na pierwszym przełączniku: RTG JEX_11.a_C7_HighAvailability.ppt A B ZPIP - v

48 Konfiguracja RTG Wyłączyć RSTP Utworzenie grupy interfejsów i dodanie do niej dwóch interfejsów z czego jeden jako główny primary. Ustawienie czasu, po którym interfejs primary zacznie ponownie przesyłać dane (po rozłączeniu i ponownym podłączeniu). ZPIP - v

49 Konfiguracja RTG {master:0}[edit ethernet-switching-options] root# show redundant-trunk-group { group nazwa_grupy{ preempt-cutover-timer czas; interface interfejs1; interface interfejs2 { primary; } } {master:0}[edit protocols] } root# show rstp { interface all { disable; } } ZPIP - v

50 show redundant-trunk-group ZPIP - v

51 Testy Które połączenie jest aktywne w ramach RTG? Jaki jest status RSTP na przełączniku distribution? Jakie jest wykorzystanie pasma na aktywnych linkach? Jakie jest obciążenie CPU? Czy zmienia się tablica przełączania, jeśli tak to co i dlaczego? ZPIP - v

52 Testy W trakcie przesyłania danych (iperf + monitor Windows) pomiędzy hostami A i B: rozłączyć link, który na obu portach jest w stanie FWD, po chwili podłączyć ponownie rozłączony link. A B Czy nastąpiły przerwy w transferze danych? ZPIP - v

54 Zadanie 9 Wyłączyć na obu przełącznikach mechanizmy ochrony przed pętlami w warstwie L2: RSTP i RTG Zagregować w jedno połączenie logiczne wszystkie połączenia pomiędzy oboma przełącznikami: LAG JEX_11.a_C7_HighAvailability.ppt A B ZPIP - v

55 Konfiguracja LAG Tworzenie zagregowanego interfejsu Ethernet: {master:0}[edit chassis] run show interfaces terse match ae0 {master:0}[edit chassis] set aggregated-devices ethernet device-count liczba {master:0}[edit chassis] commit configuration check succeeds commit complete {master:0}[edit chassis] run show interfaces terse match ae0 ae0 up down ZPIP - v

56 Konfiguracja LAG Przypisanie połączeń fizycznych do LAG: {master:0}[edit interfaces] set ae0 unit 0 family ethernet-switching {master:0}[edit interfaces] user@switch-1# set ae0 aggregated-ether-options lacp tryb {master:0}[edit interfaces] user@switch-1# set int_name1 ether-options 802.3ad ae0 {master:0}[edit interfaces] user@switch-1# set int_name2 ether-options 802.3ad ae0 {master:0}[edit interfaces] user@switch-1# commit configuration check succeedscommit complete {master:0}[edit interfaces] user@switch-1# run show interfaces terse match ae0 ge-0/0/12.0 up up aenet --> ae0.0 ge-0/0/13.0 up up aenet --> ae0.0 ae0 up up ae0.0 up up eth-switch ZPIP - v

57 show interfaces? ZPIP - v

58 show lacp? ZPIP - v

59 Testy Czy jakiekolwiek połączenie pomiędzy przełącznikami zostało zablokowane? Jaka jest przepustowość zagregowanego połączenia? Jakie jest wykorzystanie pasma na aktywnych linkach? Jakie jest obciążenie CPU? Czy zmienia się tablica przełączania, jeśli tak to co i dlaczego? ZPIP - v

60 Testy W trakcie przesyłania danych (iperf + monitor Windows) pomiędzy hostami A i B: rozłączyć link, przez który przesyłane są dane, po chwili podłączyć ponownie rozłączony link. A B Czy nastąpiły przerwy w transferze danych? ZPIP - v
