1 Konfiguracja komunikacji GPRS pomiędzy sterownikiem XLe/XLt i oprogramowaniem narzędziowym Cscape Sieć GSM oprócz wymiany danych z systemami typu SCADA może być wykorzystana do komunikacji z oprogramowaniem narzędziowym Cscape. Funkcjonalność modułu oraz oprogramowania pozwala na przesłanie programu do sterownika, pobranie programu ze sterowania, monitoring i podgląd pracy oraz debugowanie programu. Odwołania do odpowiednich urządzeń realizowane są na podstawie unikalnego adresu IP, który posiada każdy abonent działający w sieci GPRS. Istnieje możliwość programowania dowolnego sterownika pracującego w siec CsCAN. Poprawna komunikacja w sieci GSM wymaga zastosowania kart telemetrycznych, które posiadają statyczny adres IP oraz są przydzielone do danego APN. Konfiguracja sterownika XLe 1. Zainstaluj kartę SIM w module komunikacyjnym 2. Zainstaluj modem komunikacyjny w sterowniku Informator Techniczny Strona 1 z 7

2 3. Podłącz antenę do gniazda modułu 4. Połącz sterownik z komputerem przy pomocy połączenia szeregowego 5. Skonfiguruj model sterownika i kartę komunikacyjną Informator Techniczny Strona 2 z 7

3 6. Z menu Program wybierz Messaging/GSM i dokonaj konfiguracji 7. Skonfiguruj adresy statusowe Signal Strength Register - adres referencyjny, w którym przechowywana będzie informacja o sile sygnału CsCAN Status Register - adres referencyjny, w którym przechowywana będzie informacja o komunikacji w cieci CsCAN Informator Techniczny Strona 3 z 7

4 8. Z menu Program wybierz Messaging/GPRS i dokonaj konfiguracji 9. Zaznacz Enable GPRS Configuration ( Uwaga! Opcja Enable GSM Configuration nie może być załączona jednocześnie ) 10. Dokonaj konfiguracji paramatrów połączenia GPRS Access Point Address nazwa APN, do której przypisana jest karta SIM. W przypadku kart Plusa jest to m2m.plusgsm.pl Server Mode konfiguracja urządzenia jako serwer (urządzenie udostępniające dane, opcja wymagana w przypadku komunikacji z systemem wizualizacyjnym) CsCAN Source IP Address Adres IP komputera z którego będziemy programować sterownik. Jeśli w polu tym wprowadzimy wówczas komputer o dowolnym adresie IP będzie miał możliwość połączenia się do sterownika. CsCAN Source Port Jeśli moduł skonfigurowany jest jako Server wówczas komunikacja będzie realizowana tylko na wskazanym porcie. W przypadku wykorzystania modułu GSM do programowania sterownika po GPRS port ten musi zostać skonfigurowany na Block Size rozmiar pakietu wysyłanych danych. Timeout Period wysłanie paczki GPRS po upływie wskazanego czasu Informator Techniczny Strona 4 z 7

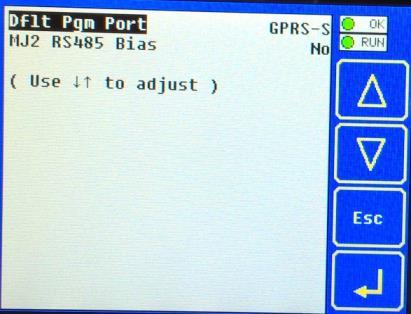

5 11. Taką konfigurację należy pierwszy raz przesłać do sterownika przy pomocy połączenia szeregowego. 12. Wejdź do menu systemowego sterownika nasiąkając klawisze i w przypadku XLe lub klawisz SYS w XLt. 13. Wejdź do konfiguracji Set Serial Ports 14. Ustaw domyślny port programowania na GPRS-S lub C 15. Po zakończeniu konfiguracji restartuj napięcie zasilające sterownika Informator Techniczny Strona 5 z 7

6 Konfiguracja oprogramowania narzędziowego Cscape 1. Uruchom oprogramowanie narzędziowe 2. Z menu wybierz Tools/Applications Settings 3. Przejdź na zakładkę Communication i naciśnij przycisk Configure Informator Techniczny Strona 6 z 7

7 4. Skonfiguruj parametry połączenia Target Name podaj nazwę sterownika, z którym będziemy się łączyć Connection Medium wybierz Ethernet i podaj adres IP karty SIM W przypadku wykorzystania modułu GSM do programowania sterownika po GPRS port ten musi zostać skonfigurowany na Mode określ typ połączenia. Z rozwijalnej listy należy wybrać HE-GSM GPRS Mode Connected Device jeśli chcemy połączyć się do jednej jednostki należy wybrać Connected Device. Jeśli chcemy zaprogramować dowolny inny sterownik działający w sieci CsCAN należy wybrać Target Node i podać jego adres ID Timeout w przypadku GPRS czas ten powinien zostać ustawiony na co najmniej 5000 ms 5. Po zakończeniu konfiguracji zatwierdź naciskając OK. 6. Port nie może być zajęty. 7. Po chwili oczekiwania powinien pojawić się status sterownika. Informator Techniczny Strona 7 z 7
