1 Rozdział 8. Pakiet symulacyjny VENSIM PLE Ogólna charakterystyka pakietu Vensim PLE (Personal Learning Edition) to pakiet symulacyjny z modułem graficznym przeznaczony do wspomagania procesu modelowania w konwencji dynamiki systemowej. Pozwala w prosty i płynny sposób budować modele systemowo-dynamiczne od schematu przyczynowo-skutkowego do schematu strukturalnego. Jest to produkt firmy Ventana Systems, Inc. udostępniany dla potrzeb edukacyjnych i badań własnych bez opłat licencyjnych. Rys Strona z plikami instalacyjnymi pakietu Vensim PLE Źródło: Ventana Systems, Inc., 1 Treść tego rozdziału powstała na podstawie informacji zamieszczonych we wbudowanym do pakietu Vensim PLE systemie pomocy, dostępnym w opcji HELP/VENSIM MANUALS. 118

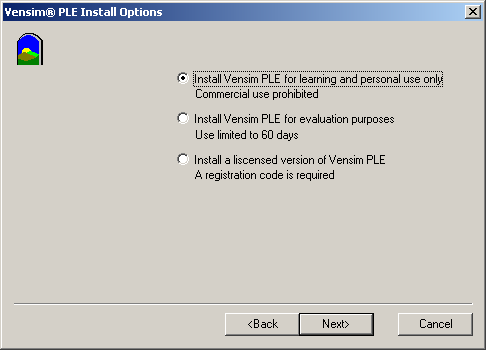

2 Program instalacyjny oraz podręcznik użytkownika można pobrać ze strony internetowej W tym celu należy po wejściu na stronę producenta wybrać zakładkę Download, a następnie Free downloads. Po dokonaniu prostej procedury rejestracyjnej (wymagane jedynie podanie imienia i nazwiska oraz adresu ) i zaznaczeniu produktu (Vensim PLE) oraz platformy (Windows) należy kliknąć przycisk Submit..., co pozwoli na przejście do strony pokazanej na rys. 3.9, a umożliwiającej pobranie wszystkich plików potrzebnych do instalacji pakietu Vensim PLE (Disk 1 Disk 6). Uruchomienie pobranego pliku o nazwie venple32.exe pozwoli na instalację pakietu symulacyjnego. W trakcie instalacji, poza typowymi informacjami podawanymi w takich przypadkach, należy określić również przeznaczenie pakietu (zob. rys. 3.10: Install Vensim PLE for learning and personal use only...). Rys Jedno z okiem instalacyjnych pakietu Vensim PLE Źródło: program instalacyjny venple32.exe Wygląd graficznego interfejsu użytkownika pakietu Vensim PLE jest przedstawiony na rys Poza obszarem roboczym oraz typowymi dla środowiska operacyjnego Windows elementami zawiera on: podstawowy pasek narzędziowy, pasek z narzędziami do rysowania schematów, pionowy pasek z narzędziami do analizy modelu i prezentacji wyników symulacji, linię stanu. W aneksie A, w tabelach A.1, A.2 oraz A.3, zestawiono narzędzia pasków narzędziowych wraz z opisem ich znaczenia oraz alternatywnym sposobem wyboru (za pomocą opcji menu), natomiast w tab. A.4 zawarto opis elementów linii stanu. 119

3 Pasek tytułowy Menu Pasek narzędziowy Narzędzia do rysowania Narzędzia do analizy modelu Pasek stanu Obszar roboczy Rys Wygląd głównego ekranu pakietu Vensim PLE Źródło: pakiet Vensim PLE 8.2. Możliwości pakietu Vensim PLE oferuje między innymi następujące możliwości : 1. konstruowanie nowych i modyfikowanie istniejących modeli systemowo-dynamicznych, 2. dokonywanie eksperymentów symulacyjnych na modelu, 3. analiza modelu i wizualizacja wyników eksperymentów symulacyjnych Konstruowanie nowych i modyfikowanie istniejących modeli systemowodynamicznych Pakiet symulacyjny Vensim PLE jest użyteczny już w początkowych etapach tworzenia modelu systemowo-dynamicznego, bowiem jest wyposażony w moduł graficzny umożliwiający rysowanie zarówno schematów przyczynowo skutkowych jak i diagramów strukturalnych. Tworzenie nowego modelu rozpoczyna się wyborem opcji z menu FILE/ NEW MODEL lub przycisku z podstawowego paska narzędziowego, co powoduje ukazanie się 120

4 okienka przedstawionego na rys Służy ono do ustawienia parametrów do sterowania czasem w eksperymentach symulacyjnych przeprowadzanych na modelu systemowodynamicznym. Parametr INITIAL TIME oznacza czas rozpoczęcia symulacji, FINAL TIME czas zakończenia symulacji, TIME STEP to krok symulacji a SAVEPER określa częstotliwość zapisu generowanych przez model wyników. Jego wartość może być wielokrotnością parametru TIME STEP 2. Okienko to umożliwia również wprowadzenie nazwy jednostki czasu w jakiej rozpatruje się badany system (Units for Time). Po zatwierdzeniu wartości parametrów przyciskiem OK można przystąpić do tworzenia nowego modelu. Wartości parametrów, o których tu mowa, mogą być zmienione w dowolnym momencie za pomocą opcji z menu MODEL/ SETTINGS. Początek symulacji (np. 2005) Koniec symulacji (np. 2030) Krok symulacji (dt) Zapisywanie wyników symulacji Jednostka czasu Rys Okno ustawiania parametrów do sterowania czasem w eksperymentach symulacyjnych Źródło: pakiet Vensim PLE Modyfikację istniejącego modelu rozpoczyna się wyborem opcji FILE/ OPEN MODEL lub przycisku z podstawowej belki narzędziowej. Otwiera się wówczas okienko dialogowe znane z innych aplikacji pracujących pod kontrolą systemu operacyjnego Windows, umożliwiające wskazanie żądanego modelu. 2 Znaczenie tych parametrów jest ściśle związane z zastosowaną w Vensimie PLE techniką symulacji opartą na stałych przyrostach czasowych. Szerzej o tej metodzie w punkcie 4.5 książki. 121

5 Rysowanie diagramów W czasie tworzenia diagramów przyczynowo-skutkowych 3 i strukturalnych 4 wykorzystuje się narzędzia opisane na rys i blokowanie możliwości modyfikacji modelu tworzenie zmiennych modelu usuwanie elementów diagramów zaznaczanie, zmiana rozmiarów, przemieszczanie wskazywanych obiektów łączenie zmiennych (zależności przyczynowoskutkowe) KOMENTARZ: tytuł, dodatkowy opis, symbol sprzężenia Rys Narzędzia do rysowania schematów przyczynowo-skutkowych blokowanie możliwości modyfikacji modelu zmienne pomocnicze i parametry strumienie informacyjne usuwanie elementów diagramów zaznaczanie, zmiana rozmiarów, przemieszczanie wskazywanych obiektów poziomy strumień materialny ze stanowiskiem decyzyjnym KOMENTARZ: tytuł, dodatkowy opis, symbol sprzężenia Rys Narzędzia do rysowania schematów strukturalnych 3 Diagram przyczynowo-skutkowy to schemat graficzny pętli sprzężeń występujących w badanym systemie. Więcej na ten temat w punkcie 1.2 ksiązki. 4 Diagram strukturalny to schemat struktury modelu w graficznej notacji dynamiki systemów. Symbole graficzne tej notacji zestawiono na rys

6 Wybór narzędzia następuje poprzez kliknięcie odpowiedniego przycisku. Wybrane narzędzie jest aktywne tak długo, dopóki nie wybierze się innego. W pierwszej kolejności umieszcza się na obszarze roboczym takie elementy diagramów, jak: zmienne, poziomy i parametry, następnie strumienie ze stanowiskami decyzyjnymi (w przypadku schematów strukturalnych), w dalszej kolejności zależności (strumienie) informacyjne, a na końcu dodatkowe symbole (np. oznaczenia typów sprzężeń) i komentarze (np. nazwa diagramu, dodatkowy opis, określenie charakteru pętli w schematach przyczynowo-skutkowych). Przykładowo, aby umieścić na schemacie przyczynowo-skutkowym symbol typu sprzężenia prostego (znak + lub - ) należy kliknąć prawym przyciskiem na grocie strzałki strumienia informacyjnego, co spowoduje pojawienie się okienka przedstawionego jako jeden z elementów rys. 3.13, w którym trzeba zaznaczyć opcję żądanego znaku (Polarity). dochod miesieczny + wplaty + + odsetki + stan konta bankowego + stopa procentowa - + wyplaty Rys Rysowanie schematów przyczynowo-skutkowych W celu dodania do schematu symbolu typu sprzężenia zwrotnego można posłużyć się narzędziem komentarz ( ). Po wyborze tego narzędzia należy kliknąć w miejscu, gdzie ma pojawić się symbol typu sprzężenia, co spowoduje pojawienie się okienka przedstawionego jako jeden z elementów rys W okienku tym dokonuje się wyboru 123

7 kształtu symbolu (Shape / Loop Clkwise lub Loop Counter) oraz znaku + lub - po rozwinięciu listy Image. Rys Rysowanie schematów strukturalnych Dla pełniejszego zobrazowania sposobu rysowania schematów strukturalnych przedstawiono na rys zrzut ekranu pakietu Vensim PLE z gotowym przykładowym diagramem, na którym wskazano narzędzia użyte do dodania poszczególnych jego elementów Formatowanie elementów diagramów Elementy diagramów (zmienne, poziomy, parametry, strumienie materialne ze stanowiskami decyzyjnymi, strumienie informacyjne) można formatować, czyli zmieniać ich kształt (shape), kolor (color), krój czcionki (font), styl linii (line style), umiejscowienie nazwy (word position, valve description) itp. Formatowanie może przebiegać na dwa sposoby. Pierwszy polega na kliknięciu prawym przyciskiem myszy na elemencie do sformatowania, co powoduje pojawienie się okienka właściwego dla danego elementu (zob. rys. 3.15). Kliknięcie na pustym fragmencie obszaru roboczego udostępnia okienko pozwalające na określenie domyślnych ustawień (typu: kolor strzałki, symbolu, czcionki; styl pisma itp.) dla wszystkich elementu powstającego schematu. Każde z okienek daje 124

8 możliwość dokonania zmian formatu w określonym, odpowiednim dla rodzaju elementu zakresie. dochod miesieczny odsetki stopa procentowa wplaty Stan lokaty wyplaty Rys Formatowanie schematów za pomocą kliknięcia prawym przyciskiem myszki na elemencie Drugi sposób formatowania polega na zaznaczeniu danego elementu i posłużeniu się narzędziami paska stanu (rys. 3.16), którego narzędzia opisane są a tabeli A.4 w aneksie A. Rys Formatowanie schematów za pomocą kliknięcia prawym przyciskiem myszki na elemencie Źródło: pakiet Vensim PLE Tworzenie równań Opis matematyczny elementów modelu systemowo-dynamicznego w pakiecie Vensim PLE jest bardzo prosty. Dostęp do edytora równań dla każdego elementu daje przycisk. Użycie tego przycisku powoduje zaznaczenie na diagramie strukturalnym wszystkich elementów, dla których nie ułożono jeszcze równania bądź istniejące równanie jest 125

9 niekompletne lub błędne. Kliknięcie na jakimkolwiek zaznaczonym elemencie spowoduje otwarcie okna edytora równań dla tego elementu. Na rys przedstawiono okno edytora równań dla poziomu. W przeciwieństwie do okien edytorów równań dla zmiennych, strumieni materialnych ze stanowiskami decyzyjnymi oraz parametrów, górna część tego okna jest podzielona na dwie ramki (pozostałe elementy okna są takie same). Górna ramka służy do wprowadzenia wyrażenia będącego pierwszym argumentem funkcji INTEG w równaniu poziomu (zob. równanie 2.3), czyli różnicy strumieni wejściowych i wyjściowych powiązanych z danym poziomem, natomiast dolna ramka do wprowadzenia wartości początkowej poziomu. Konstruowanie wyrażenia w górnej ramce polega na dokonywaniu wyborów (kliknięciami) nazw strumieni (prawa ramka w środkowej części okienka) oraz operatorów matematycznych dostępnych w oknie edytora równań. Panel z listą zmiennych składa się z trzech kart (Variables, Functions i More), których wygląd jest zaprezentowany na rysunku. Karta Functions udostępnia funkcje standardowe pakietu Vensim PLE, które są opisane w innym punkcie niniejszego rozdziału, natomiast karta More daje dostęp do pełnej listy operatorów logicznych pakietu. Rys Okno edytora równań dla poziomu Źródło: pakiet Vensim PLE Okno edytora równań daje możliwość określenia jednostki miary dla danego elementu (Units), a także wprowadzenia dodatkowego opisu (ramka Comment). 126

10 Bardzo przydatną funkcją oferowaną w pakiecie Vensim PLE jest graficzne opisywanie zależności między zmiennymi w postaci tabeli. Funkcja ta jest dostępna z okna edytora równań. Stosuje się ją w sytuacji, gdy wiadomo, że między dwoma zmiennymi istnieje związek, ale nie znana jest jego postać analityczna (np. y=5*x-6) dostępne są natomiast dane rzeczywiste opisujące w sposób fragmentaryczny badaną zależność. Zakłada się tu, że między zmiennymi istnieje pewien związek funkcyjny o ogólnej postaci: Zmienna Y = f (Zmienna X) (Równanie 3.1) Przypuśćmy, że zależność pomiędzy zmienną X (wejściową, niezależną, input), a zmienną Y (wyjściową, zależną, output) wyraża się w liczbach tak, jak przedstawiono to w tab Tab Hipotetyczne dane opisujące zależność między zmiennymi Zmienna X Zmienna Y Źródło: Opracowanie własne Oznacza to, że wartości zmiennej niezależnej zawierają się w przedziale <0, 2>, natomiast zmiennej zależnej <0, 3>. Dla wartości pośrednich pakiet Vensim PLE będzie dokonywał interpolacji, natomiast dla wartości wychodzących poza zdefiniowany zakres będą przyjmowane wielkości skrajne zmiennej zależnej. Można to zilustrować na wykresie w sposób przedstawiony na rys Rys Wykres zależności z tab. 3.2 Kółka ilustrują wartości obserwowane i odpowiadają punktom o współrzędnych ((0,0),(1,2),(2,3)). Linia przerywana pokazuje wartości interpolowane. Ponadto na wykresie 127

11 wyróżniono wartości (.67,1,1.7) zmiennej X i odpowiadające im interpolowane wartości zmiennej Y (1.3,2.0,2.7). Dla wartości zmiennej X spoza zakresu przyjmowane są wielkości skrajne zmiennej Y. Zależność taka będzie opisana w języku symulacyjnym pakietu Vensim PLE w sposób następujący: NAZWA TABELI ( [ (0, 0)-(2, 3 )], (0, 0), (1, 2), (2, 3) ) (Równanie 3.2) lub bez podawania zakresu: NAZWA TABELI ((0, 0), (1, 2), (2, 3) ) (Równanie 3.3) Ogólna postać zapisu jest następująca: NAZWA TABELI ([(x min, y min )-(x max, y max )], (x 1, y 1 ), (x 2, y 2 ),..., (x n, y n ) ) (Równanie 3.4) lub: NAZWA TABELI ((x 1, y 1 ), (x 2, y 2 ),..., (x n, y n ) ) (Równanie 3.5) Tak zdefiniowany element musi zostać użyty w równaniu zmiennej zależnej: ZMIENNA Y = NAZWA TABELI ( ZMIENNA X) (Równanie 3.6) Rys Opisywanie zależności w formie tabeli Równania o przedstawionej wyżej postaci wprowadza się za pośrednictwem edytora równań. Najwygodniej jest posłużyć się w tym celu modułem graficznym dostępnym po wyborze hasła Lookup z listy Type i kliknięciu przycisku As Graph (zob. rys. 3.19), co powoduje pojawienie się okna, zaprezentowanego w prawej części rysunku. W oknie tym 128

12 można wpisać z klawiatury wartości dla zmiennych INPUT (zmienna niezależna) i OUTPUT (zmienna zależna) lub wskazać je kliknięciami na obszarze z prawej strony Dokonywanie eksperymentów symulacyjnych na modelu Po narysowaniu diagramów i opisaniu zmiennych równaniami można dokonać symulacji. W tym celu należy wybrać z menu opcję MODEL/SIMULATE lub przycisk z belki narzędziowej (zob. rys. 3.20). Zostanie w ten sposób uruchomiona procedura obliczeniowa, na skutek której model będzie rozwiązywany dla każdej chwili czasu, a generowane wyniki będą zapisywane w pliku o nazwie wskazanej w ramce (na rysunku jest to domyślnie nadawana przez pakiet Vensim PLE nazwa Current) w folderze, w którym jest zapisany plik ze strukturą i równaniami modelu. Do nazwy wpisanej przez użytkownika jest dodawane automatycznie rozszerzenie VDF. Zmiana wartości parametrów przed symulacją Zmiana nazwy i położenia pliku z wynikami VDF Uruchomienie symulacji Model/Simulate) Zmiana techniki całkowania (EULER lub RUNGE- KUTTA) Wyjście z trybu symulacji Rys Symulacja Przed uruchomieniem przebiegu symulacyjnego można zmienić wartości parametrów. Zmiana ta będzie obowiązywała tylko dla jednego przebiegu, jeśli użytkownik w tym celu 5 Przykłady konkretnych modeli z prezentacją użycia omawianej możliwości przedstawiono w aneksie C (punkty 129

13 posłuży się przyciskiem. Wybór tego narzędzia spowoduje zaznaczenie wszystkich elementów o stałych wartościach (parametry), co widać na rysunku. Kliknięcie zaznaczonego elementu pozwoli na wprowadzenie do pojawiającej się ramki nowej, tymczasowej wartości parametru. Po wprowadzeniu wszystkich pożądanych zmian należy uruchomić procedurę obliczeniową w opisany wcześniej sposób. Podczas obliczeń można posłużyć się jedną z dwóch technik całkowania: metodą Euler a (prostokątów) lub Runge-Kutta. Metodę całkowania wybiera się bezpośrednio przed dokonaniem symulacji za pomocą elementu paska zadań wskazanego na rys Analiza modelu i wizualizacja wyników eksperymentów symulacyjnych Zarówno analizę modelu, jak i roboczą prezentację wyników symulacji umożliwiają w pakiecie Vensim PLE narzędzia z pionowego paska narzędziowego 6. Pasek ten oferuje narzędzia do analizy strukturalnej modelu (zob. rys. 3.21) oraz narzędzia do analizy wyników symulacji dla zmiennej aktywnej (rys. 3.22). Zmienną aktywną jest w danym momencie ten element, którego nazwa jest wyświetlona w pasku tytułowym okna głównego pakietu Vensim PLE. Uaktywnianie zmiennej następuje poprzez dwukrotne kliknięcie na jego nazwie w diagramie strukturalnym modelu. Stan lokaty odsetki wyplaty (Stan lokaty) (Stan lokaty) Diagram pokazujący, na jakie elementy modelu ma wpływ aktywna zmienna* (Stan lokaty) stopa procentowa dochod miesieczny (Stan lokaty) odsetki wplaty wyplaty Stan lokaty Wyświetlenie listy pętli sprzężeń zwrotnych, w jakie jest zaangażowana aktywna zmienna* Listing programu Diagram pokazujący, jakie elementy modelu mają wpływ na aktywną zmienną* Rys Narzędzia analizy strukturalnej modelu dla zmiennej aktywnej 3, 4 oraz 5). 6 Opis znaczenia narzędzi zestawiono w tab. A.3 w aneksie A. 130

14 40,000 0 odsetki Time (Month) odsetki : Current Wykres zmiennej aktywnej Wyniki symulacji dla zmiennej aktywnej w postaci tabeli poziomej i pionowej Porównanie wartości parametrów dla alternatywnych przebiegów symulacyjnych Current odsetki 40,000 30,000 20,000 10,000 0 Stan lokaty 400, , , , Time (Month) stopa procentowa Current: 0.1 Wykresy zmiennej aktywnej i zmiennych, od których jest zależna zmienna aktywna Rys Narzędzia do analizy wyników symulacji dla zmiennej aktywnej Użycie każdego z opisanych na rysunkach narzędzi powoduje pojawienie się okienka wyposażonego w swoje własne narzędzia, których znaczenie jest wyjaśnione na rys Szczególnie przydatne, w procesie tworzenia dokumentacji do modelu symulacyjnego, jest narzędzie pozwalające na skopiowanie zawartości okienka do pamięci wspólnej dla wszystkich aplikacji pracujących pod kontrolą systemu Windows. Skopiowana zawartość może być odtworzona w dowolnej aplikacji za pomocą czynności EDYCJA/WKLEJ. zamknięcie okienka skopiowanie zawartości do schowka zapisanie zawartości w formie pliku zablokowanie okienka wydrukowanie zawartości okienka Rys Narzędzia okienek generowanych przez przyciski pionowego paska narzędziowego 131

15 Narzędzia do analizy wyników symulacji umożliwiają wizualizację rezultatów eksperymentów symulacyjnych w postaci roboczych wykresów i tabel. Ich wygląd i zawartość jest predefiniowana przez producenta systemu. Bardziej zindywidualizowaną, dostosowaną do potrzeb użytkownika, prezentację wyników udostępnia opcja z menu WINDOWS / CONTROL PANEL / GRAPHS. Użycie tej opcji powoduje pojawienie się okienka Control Panel przedstawionego jako element rys (lewy górny róg). Można tu zmodyfikować wcześniej zdefiniowany wykres (Modify), skopiować wykresu (Copy), zdefiniować nowy wykres (New), wyświetlić (Display) lub usunąć (Delete) zdefiniowany wykres. Wybór przycisków Modify, New i Copy powoduje otwarcie okienka przedstawionego na rys w prawym górnym rogu. ukrywanie niektórych elementów wykresu definiowanie tabel użytkownika Rys Definiowanie wykresów użytkownika W okienku tym można określić między innymi nazwę wykresu, która będzie się wyświetlała w okienku Control Panel (Name); tytuł wykresu, który będzie się wyświetlał w oknie wykresu (Title); zmienną niezależną przy wykresach typu XY (X-Axis); etykietę dla osi X (X Label); punkt startowy dla osi X, który powinien zawierać się w przedziale od czasu początkowego do końcowego symulacji (X-Min); punkt końcowy dla osi X (X-Max); liczbę przedziałów dla podziałki na osi X (X-Divisions) i osi Y (Y-Divisions) itd. Najważniejsze jednak jest tu wybranie wykreślanych elementów modelu za pomocą przycisków Sel znajdujących się w 132

16 trzeciej kolumnie dolnej części omawianego okienka. Kliknięcie przycisku Sel powoduje pojawienie się okna wyboru zmiennych przedstawionego na rys w dolnej jego części. W oknie tym znajduje się lista nazw wszystkich elementów modelu. Wyboru dokonujemy poprzez kliknięcie nazwy i użycie przycisku OK. Po dokonaniu wyboru zmiennych, które mają być umieszczone na wykresie, zatwierdzamy wprowadzone dane przyciskiem OK, a następnie wyświetlamy wykres posługując się przyciskiem Display w oknie Control Panel. Generowany wykres pojawia się w oknie wyposażonym w narzędzia przedstawione na rys Okno definiowania wykresów umożliwia również wizualizację wyników w postaci tabeli. W tym celu należy użyć przycisku As Table. Podczas wykonywania wielu eksperymentów symulacyjnych na modelu, z różnymi wartościami parametrów, czy też zmianami struktury modelu, istnieje potrzeba generowania tzw. wykresów porównawczych, które ukazują wpływ poczynionych zmian na zachowanie się wybranego elementu modelu. Aby zdefiniować wykres porównawczy należy: 1. Dokonać symulacji modelu w przebiegach alternatywnych (tzn. z różnymi wartościami parametrów, ze zmianami strukturalnymi bądź innymi postaciami zależności matematycznych), zapisując każdorazowo wyniki w innym pliku z rozszerzeniem VDF. 2. Wybrać opcję WINDOWS / CONTROL PANEL / GRAPHS / NEW. 3. W okienku służącym do definiowania wykresów, po wyborze wykreślanej zmiennej, w kolumnie Datasets wpisać każdorazowo nazwy plików, z których mają być pobierane wartości danej zmiennej (przykładowo CURENT1, CURRENT2, CURRENT por. rys ). Rys Definiowanie wykresów porównawczych Źródło: pakiet Vensim PLE 133

17 8.3. Funkcje standardowe pakietu Pakiet symulacyjny Vensim PLE jest wyposażony w bibliotekę funkcji standardowych, które można pogrupować w następujące kategorie: 1. Funkcje matematyczne (ABS, EXP, INTEG, LN, MODULO, SIN, SQRT). 2. Funkcje logiczne (IF_THEN_ELSE, MAX, MIN, XIDZ, ZIDZ). 3. Funkcje testowe (PULSE, PULSE TRAIN, RAMP, STEP, RANDOM NORMAL, RANDOM UNIFORM). 4. Funkcje opóźniające i wygładzające (DELAY FIXED, DELAY1I, DELAY3, DELAY3I, SMOOTH, SMOOTHI, SMOOTH3I). Opis działania tych funkcji znajduje się w aneksie B. Argumentami funkcji standardowych mogą być zarówno liczby, jak i odwołania do zmiennych w modelu. Użytkowanie funkcji pakietu symulacyjnego jest proste. Każdy, kto zna podstawy pracy z funkcjami standardowymi w arkuszu kalkulacyjnym MS EXCEL, czy jakimkolwiek innym pakiecie obliczeniowym, nie będzie miał żadnych problemów związanych z definiowaniem wyrażeń opartych na funkcjach standardowych Vensima PLE, głównie w zakresie funkcji matematycznych i logicznych. Pozostałe typy funkcji, testowe oraz opóźniające i wygładzające, są na tyle specyficzne, iż warto poświęcić im kilka słów w tym miejscu. Funkcje testowe są używane w modelu najczęściej do sprawdzania reakcji modelu na zakłócenia zewnętrzne, choć czasami również pozwalają na dokładniejsze odzwierciedlenie zależności występujących w modelowanym systemie. Funkcje te związane są bezpośrednio ze zmienną standardową w pakiecie Vensim PLE, określającą czas (TIME). Funkcje opóźniające i wygładzające są używane do opóźniania bądź wygładzania strumieni przepływających przez system. Opóźnienia mogą być dwojakiego rodzaju: materialne lub informacyjne. Różnica pomiędzy tymi typami opóźnień dotyczy charakteru opóźnianych wielkości. W przypadku opóźnienia materialnego są to zawsze pewne fizyczne elementy (pieniądze, ludzie itp.), w drugim przypadku są to informacje, zamówienia, decyzje itp. Opóźnienia są charakteryzowane stopniem (rzędem), czyli ilością poziomów, przez które przechodzi opóźniana wielkość. Stopień opóźnienia determinuje szybkość z jaką zmiana w wartości wejściowej powoduje zmianę w wartości wyjściowej. W opóźnieniach o niskim stopniu reakcja ta następuje szybciej aniżeli w opóźnieniach z wysokim stopniem, nawet jeśli czas opóźnienia jest taki sam. Do modelowania opóźnień materialnych I rzędu używa się w 134

18 pakiecie Vensim PLE funkcji DELAY FIXED i DELAY1I natomiast w przypadku opóźnień informacyjnych tego samego rzędu używa się funkcji SMOOTH oraz SMOOTHI. Do modelowania opóźnień materialnych III rzędu służą funkcje DELAY3 i DELAY3I, a informacyjnych SMOOTH3I. Funkcje opóźniające i wygładzające szczególnie dobrze spełniają zadanie w przypadku, gdy strumień pierwotny zmienia wartości skokowo, lub ulega pewnym zakłóceniom, przykładowo strumień dostaw towarów do hurtowni nagle wzrasta skokowo lub w pewnym okresie czasu jednorazowo wzrasta jego natężenie. W takiej sytuacji strumień wtórny nie będzie powtarzał przebiegu strumienia pierwotnego. Jego przebieg będzie miał znacznie łagodniejszy charakter. Działanie wszystkich odmian funkcji DELAY i SMOOTH zostanie wyjaśnione na przykładzie prostego systemu funkcjonowania magazynu, którego diagram strukturalny jest przedstawiony jako element na rys (lewa górna część rysunku). Magazyn dostawy sprzedaz DELAY1I(wejście, czas opóźnienia, wartość początkowa obliczanej zmiennej) ang. exponential DELAY with Initial Magazyn = INTEG(dostawy-wydania,500) dostawy = PULSE(40,5)*20 1) sprzedaz = DELAY1I(dostawy,20,0) 2) sprzedaz = DELAY FIXED(dostawy,20,0) 3) sprzedaz = DELA3I(dostawy,20,0) Rys Działanie funkcji DELAY DELAY FIXED (wejście, czas opóźnienia, wartość początkowa obliczanej zmiennej) sprzedaż dostawy Time DELAY3I(wejście, czas opóźnienia, wartość początkowa obliczanej zmiennej) ang. 3rd order exponential DELAY with Initial obliczanej zmiennej) Podstawowym elementem modelu tego jest poziom Magazyn uzupełniany za pomocą strumienia dostawy i uszczuplany na skutek strumienia sprzedaż. Równania do modelu napisane w języku symulacyjnym pakietu Vensim PLE zostały przedstawione pod diagramem strukturalnym modelu. Zakłada się tu wystąpienie nagłego wzrostu dostaw w 135

19 strumieniu wejściowym, w czterdziestym punkcie czasu, trwającego pięć jednostek czasu (PULSE) zakłócenia w dostawach za tego systemu. Równanie strumienia wyjściowego (sprzedaż) przedstawione jest w trzech wariantach, z użyciem wszystkich odmian funkcji DELAY dostępnych w pakiecie Vensim PLE. Wykresy po prawej części omawianego rysunku przedstawiają wyniki działania funkcji DELAY. Podobne zachowania na zakłócenia typu PULSE wykazuje funkcja SMOOTH (co widać na rys. 3.27b) z tą różnicą, że funkcji SMOOTH używa się do definiowania zmiennych pomocniczych lub strumieni pierwotnych, nie zaś strumieni wtórnych, gdyż stosuje się ją w przypadku występowania opóźnień informacyjnych. Magazyn dostawy sprzedaz zamowienia Dostawy = SMOOTH(Zamówienia,20) a) Zamówienia=STEP(10,40) b) Zamówienia = PULSE(40,5)*20 SMOOTH SMOOTH3 dostawy zamowieni a Time SMOOTH3 SMOOTH dostawy zamowienia Time a) STEP b) PULSE Rys Działanie funkcji SMOOTH 7 Rozbudujmy model magazynu o zmienną zamówienia. Schemat strukturalny i zmienione/dodane równania do modelu przyjmują postać przedstawioną w lewej części rys Dodatkowo na tym rysunku (część a) pokazano wyniki generowane przez funkcje SMOOTH w przypadku wystąpienia zakłócenia typu STEP 8. 7 Postać funkcji SMOOTH jest przedstawiona w aneksie B. 8 Charakter działania funkcji PULSE oraz STEP jest opisany w aneksie B. 136

20 8.4. Proces konstruowania modelu w pakiecie Vensim PLE Proces konstruowania modelu symulacyjnego w Pakiecie Vensim PLE zostanie omówiony na przykładzie prostego modelu systemu produkcyjnego 9. W opisie tego procesu zostaną ominięte początkowe etapy, gdyż podstawowym celem jest tu przede wszystkim zaprezentowanie sposobu użycia pakietu, a nie metodologii procesu zastosowania metody dynamiki systemowej 10. Zostanie omówiony sposób powstawania schematu strukturalnego, układania równań do modelu oraz przeprowadzania eksperymentów symulacyjnych i analizowania ich wyników. Prezentowany model odwzorowuje w sposób uproszczony zachowanie się firmy produkcyjnej wytwarzającej pewne produkty w ilości wynikającej z obserwacji wielkości sprzedaży produktów. Niestety ze względu na opóźnienia między dokonaniem obserwacji, a rzeczywistym zwiększeniem produkcji, wielkość produkcji w firmie staje się niestabilna w czasie. Z danych rzeczywistych wynika wręcz, że sprzedaż jest bardziej stabilna niż produkcja (zob. rys. 3.28). Rys Produkcja a sprzedaż W sytuacji nieosiągnięcia lub przekroczenia zamierzonego celu produkcyjnego dokonuje się odpowiednich korekt. Teoretycznie wydaje się to prostym zadaniem lecz w praktyce takie działania mogą prowadzić do niepożądanego zachowania systemu produkcyjnego. Omawiany model wyjaśnia dlaczego tak się dzieje. Proces tworzenia schematu strukturalnego rozpoczyna się od budowania zależności materialnych, które w przypadku omawianego modelu, związane są z przepływami produktów oraz siły roboczej. Produkowane towary nie są natychmiast sprzedawane. Zanim zostaną sprzedane przez pewien czas są składowane w magazynie towarów (produktów gotowych). 9 Przykład zaczerpnięto z: Vensim. Ventana Simulation Environment. User s Guide Version 5, Ventana Systems, Inc , s Metodologia procesu posługiwania się metodą dynamiki systemów została omówiona w rozdziałach 4 i

21 Magazyn towarów jest zasobem systemu (poziomem), natomiast produkcja i sprzedaż strumieniami, które wpływają na wielkość chwilową poziomu. Do produkcji towarów zatrudnia się siłę roboczą. Liczba pracowników jest zasobem systemu a zmienia się na skutek zwalniania, zatrudniania, przenoszenia na emeryturę itp. (w modelu wyrazi to strumień ze stanowiskiem decyzyjnym: stopa zatrudniania netto). Omówione zależności materialne przedstawiono na rys w notacji graficznej pakietu Vensim PLE. produkcja Magazyn towarow sprzedaz Sila robocza stopa zatrudniania netto Rys Zależności materialne w modelu systemu produkcyjnego W celu narysowania zaprezentowanych elementów modelu w obszarze roboczym pakietu należy wykonać następujące czynności: 1. Po uruchomieniu pakietu wybrać opcję z menu FILE/NEW MODEL. 2. Wprowadzić parametry sterowania czasem symulacji (rys. 3.11). Można przyjąć wartości domyślne a potem je zmienić za pomocą opcji MODEL/SETTINGS. Jednostką czasu przyjęta za podstawę rozważań w tym modelu jest miesiąc, co trzeba wpisać w ramce Units for Time. 3. Na pustym obszarze roboczym w pierwszej kolejności narysować poziomy ( Magazyn towarów oraz Siła robocza ). W tym celu należy wybrać narzędzie, a następnie kliknąć miejsce w obszarze roboczym, gdzie ma znajdować się dany element. Pojawi się prostokątna ramka, do której należy wpisać nazwę elementu. Czynności należy powtórzyć dla drugiego poziomu. 4. Po narysowaniu poziomów należy przystąpić do umieszczenia na schemacie strukturalnym strumieni materialnych ze stanowiskami decyzyjnymi. W tym celu należy wybrać narzędzie, a następnie w przypadku strumienia wejściowego (np. produkcja ) 138

22 kliknąć miejsce, w którym ma pojawić się symbol chmurki, a potem kliknąć ponownie wewnątrz symbolu poziomu, z którym ma być powiązany dany strumień. Pojawi się prostokątna ramka, do której należy wpisać nazwę elementu. Dla strumieni wyjściowych kolejność kliknięć jest odwrotna. Czynności należy powtórzyć dla wszystkich strumieni ze stanowiskami decyzyjnymi. Strumień stopa zatrudniania netto jest zakończony strzałkami z dwóch stron. Aby dodać strzałkę do symbolu strumienia należy kliknąć prawym przyciskiem myszy na fragmencie linii, gdzie ma pojawić się strzałka i w wyświetlonym okienku zaznaczyć opcję Arrowhead (zob. okienko w prawej dolnej części rys. 3.15). produkcja Magazyn towarow sprzedaz produkcja Magazyn towarow sprzedaz Sila robocza wydajnosc produkcyjna stopa zatrudniania netto Sila robocza wydajnosc produkcyjna stopa zatrudniania netto docelowe zatrudnienie czas na dostosowanie zatrudnienia a) b) produkcja Sila robocza 3 Magazyn towarow wydajnosc produkcyjna stopa zatrudniania netto sprzedaz czas na dostosowanie zatrudnienia 1 2 docelowa produkcja docelowe zatrudnienie produkcja Sila robocza Magazyn towarow wydajnosc produkcyjna stopa zatrudniania netto sprzedaz czas na dostosowanie zatrudnienia docelowa produkcja docelowe zatrudnienie norma zapasow korekta zapasow czas na skorygowanie zapasow c) d) Rys Dodawanie zależności informacyjne w modelu systemu produkcyjnego Po wykonaniu opisanych czynności należy przystąpić do budowania zależności informacyjnych występujących w modelu. Analiza omawianego systemu pozwala na stwierdzenie, że stopa zatrudniania netto jest zależna od aktualnej liczby pracowników ( Siła robocza ), natomiast produkcja jest zależna od liczby pracowników oraz od ich wydajności produkcyjnej. Zależności te powinny być ujęte w schemacie (zob. rys. 3.30a). Do 139

23 tego celu służy narzędzie z poziomego paska. Po jego uaktywnieniu należy kliknąć na parametr wydajność produkcyjna, a następnie na element produkcja. Pojawi się wówczas na schemacie linia symbolizująca omawianą zależność. Podobną czynność trzeba wykonać, aby do schematu wprowadzić drugą przedstawioną wyżej zależność. Na rysunkach 3.30 b-d pokazano kolejne kroki budowania zależności informacyjnych. Na rys. 3.30b dodano parametry stopa zatrudniania netto oraz czas na zatrudnienie nowych pracowników. Stopa zatrudniania netto wynika z porównania tego, co firma chce osiągnąć ( docelowe zatrudnienie ), z tym co posiada ( Siła robocza ). Nie da się tego osiągnąć natychmiast. Potrzebny jest czas na zatrudnienie nowych pracowników (ogłoszenie, zbieranie aplikacji, rozmowy kwalifikacyjne itd.). Obydwa parametry zostały dodane do schematu strukturalnego za pomocą narzędzia, w sposób analogiczny do opisanego w punkcie 3. przedstawionej wyżej listy czynności, związanych z rysowaniem zależności materialnych modelu. Zależności informacyjne zaś wprowadzono do schematu metodą omówioną w komentarzu do rys. 3.30a. Podobnie dodano nowe elementy i zależności przedstawione na rys c i d, przy czym: - docelowe zatrudnienie to liczba pracowników, jaka jest potrzebna, aby wyprodukować pożądaną ilość towarów, zależy zatem od docelowej wielkości produkcji i od wydajności produkcyjnej (opisywane zależności zaznaczono liczbą 1 na schemacie na rys. 3.30c), - docelowa produkcja zależy od sprzedaży (zależność 2 ), - wartość początkowa poziomu Siła robocza zależy od docelowego zatrudnienia (zależność 3), - parametr Norma zapasów (1) wyraża pożądany stan magazynu, - zmienna pomocnicza Korekta zapasów (2) pozwala na odzwierciedlenie procesu korygowania odchyleń aktualnego stanu magazynu od pożądanego stanu magazynu, - parametr czas na skorygowanie zapasów (3) wyraża czas, w którym powinno nastąpić dostosowanie stanu magazynu do wartości pożądanej. Po skonstruowaniu schematu strukturalnego należy przystąpić do opisania równaniami poszczególnych elementów modelu. W tym celu używa się przycisku z poziomej belki narzędziowej. Uaktywnienie tego narzędzia powoduje zaznaczenie wszystkich elementów modelu, dla których nie ma jeszcze ułożonego równania. Oczywistym jest, że przy pierwszym użyciu omawianego narzędzia w trakcie konstruowania modelu zostaną zaznaczone wszystkie 140

24 jego elementy, tak jak pokazano to na rys Teraz kliknięcie na jakimkolwiek zaznaczonym elemencie spowoduje otwarcie okna edytora równań dla tego elementu (zob. rys. 3.17). Sam proces opisywania równaniami elementów modelu został omówiony w punkcie niniejszej książki, a układ równań jest przedstawiony w tab Rys Efekt użycia przycisku Tab Układ równań do modelu prostego systemu produkcyjnego w języku symulacyjnym pakietu Vensim PLE Równanie elementu CZAS NA DOSTOSOWANIE ZATRUDNIENIA = 5 CZAS NA SKORYGOWANIE ZAPASOW = 3 docelowe zatrudnienie = produkcja docelowa / WYDAJNOŚĆ PRODUKCYJNA korekta ilości zapasów = (NORMA ZAPASOW magazyn towarów) / CZAS NA SKORYGOWANIE ZAPASOW NORMA ZAPASOW = 300 produkcja = Siła robocza * WYDAJNOŚĆ PRODUKCYJNA produkcja docelowa = sprzedaż + korekta ilości zapasow Siła robocza = INTEG(stopa zatrudniania netto, docelowe zatrudnienie) sprzedaż = STEP(50, 20) stopa zatrudniania netto = (docelowe zatrudnienie - Siła robocza) / CZAS NA DOSTOSOWANIE ZATRUDNIENIA WYDAJNOŚĆ PRODUKCYJNA = 1 magazyn towarów= INTEG(produkcja - sprzedaż, 300) Źródło: Opracowanie własne Jednostka miary miesiąc miesiąc osoba sztuka/miesiąc sztuka sztuka/miesiąc sztuka/miesiąc osoba sztuka/miesiąc sztuka/miesiąc/osob a sztuka/miesiąc/osob a sztuka 141

25 Po opisaniu równaniami wszystkich elementów można dokonać analizy strukturalnej modelu za pośrednictwem przycisków pionowego paska narzędziowego (zob. rys. 3.21). Użycie tych przycisków, po uprzednim uaktywnieniu np. elementu siła robocza (poprzez dwukrotne kliknięcie na nazwie elementu), generuje okienka przedstawione na rys Rys Okienka narzędzi do analizy strukturalnej modelu Dwa górne okienka przedstawiają zależności przyczynowo-skutkowe, w jakie uwikłana jest zmienna aktywna, natomiast dolne to listing układu równań modelu oraz wskazanie pętli sprzężeń zwrotnych, w jakie wchodzi badany element. 142

26 Rys Okienka narzędzi do analizy wyników symulacji Kolejny etap w procedurze modelowania to rozwiązanie modelu na drodze symulacji. W tym celu należy wybrać z menu opcję MODEL/SIMULATE lub przycisk z belki narzędziowej (zob. rys. 3.20). Omawiany model składa się z małej liczby równań, w związku z tym procedura obliczeniowa będzie krótka. Użytkownik prawdopodobnie nie zauważy nawet komunikatu o postępie symulacji wyświetlającego się w trakcie przeprowadzania obliczeń. Po wykonaniu symulacji można obejrzeć wyniki obliczeń posługując się narzędziami z pionowego paska przedstawionymi na rys Użycie tych narzędzi wygeneruje okienka z wynikami symulacji dla zmiennej aktywnej (tu konsekwentnie siły roboczej ) przedstawione na rys Bardziej zindywidualizowaną, dostosowaną do potrzeb użytkownika, prezentację wyników udostępnia opcja z menu WINDOWS / CONTROL 143

27 PANEL / GRAPHS. Sposób postępowania w celu uzyskania tzw. wykresu użytkownika został opisany w punkcie niniejszego rozdziału. Przy założeniu, że w oknie przedstawionym na rys dokona się wyboru takich elementów omawianego modelu, jak siła robocza oraz magazyn towarów wykres użytkownika będzie miał postać zaprezentowana na rys szt 200 osoby 250 szt 140 osoby 100 szt 80 osoby Time (Month) Magazyn towarow : Current Sila robocza : Current szt osoby Rys Wykres użytkownika dla poziomów modelu systemu produkcyjnego Wykres prezentuje zachowanie się zasobów systemu produkcyjnego przy założeniu nagłego wzrostu sprzedaży produktów w 20-tym kroku symulacji. Wzrost ten jest opisany za pomocą funkcji standardowej STEP (zob. tab. 3.3). Jak widać, do momentu zwiększenia sprzedaży system wykazuje stabilne zachowanie. Po wystąpieniu zmian następują silne fluktuacje badanych zmiennych, po czym, po pewnym czasie, system wraca do stanu równowagi ale z inną liczbą pracowników (siła robocza). Model wykazuje logiczne zachowanie bowiem logicznym następstwem zwiększenia popytu na produkty jest wzrost produkcji, który wymaga zatrudnienia większej liczby pracowników. Można zatem stwierdzić, że model pomyślne przeszedł weryfikację jakościową. Model może teraz posłużyć jako baza do eksperymentów sprawdzających wpływ różnych parametrów na zachowanie się systemu. Jednym ze sposobów poprawienia osiągnięć firmy mogłoby być np. zredukowanie czasu potrzebnego na skorygowanie zapasów. W celu sprawdzenia wrażliwości zasobów systemu produkcyjnego na zmiany tego czasu należy wykonać kilka eksperymentów z różnymi wartościami czasu, po czym zdefiniować tzw. 144

28 wykresy porównawcze. Sposób tworzenia wykresów porównawczych jest szczegółowo opisany w punkcie 8.2.3, a wyniki przykładowych eksperymentów prezentuje rys Sila robocza 400 Magazyn towarow Time (Month) Sila robocza : Current2 Sila robocza : Current1 Sila robocza : Current Person Person Person Time (Month) Magazyn towarow : Current2 Magazyn towarow : Current1 Magazyn towarow : Current Widget Widget Widget Rys Wykresy porównawcze wpływu różnych wartości parametru czas potrzebny na skorygowanie zapasów na zasoby systemu (poziomy: siła robocza i magazyn towarów ) 8.5. Vensim PLE na tle wybranych pakietów wspomagających modelowanie systemowo-dynamiczne Do potrzeb modelowania systemowo-dynamicznego stworzono w latach sześćdziesiątych specjalny język programowania o nazwie DYNAMO. Był to typowy język wyższego rzędu, niezbyt przyjazny dla nieobytego z informatyką użytkownika. Wraz ze zmianami w technologii komputerowej przychodziły kolejne wersje tego języka, wzbogacone o elementy typowe dla pakietów symulacyjnych. Dziś firma, która opracowała ten język, nadal istnieje i rozprowadza swój produkt już w postaci systemu symulacyjnego, pracującego w środowisku operacyjnym Windows, wyposażonego w moduł graficzny do tworzenia schematów strukturalnych. W ostatnich latach na rynku pojawiło się także wiele innych programów, które w mniejszym lub większym stopniu wspomagają konstruowanie i rozwiązywanie modeli systemowo-dynamicznych i nie są oparte o standard języka DYNAMO. Jeden z nich to znany już pakiet symulacyjny Vevsim PLE. Inne, które zostaną krótko przedstawione to: IThink i Powersim. Programy te zostaną omówione i porównane ze sobą na przykładzie prostego modelu ekonomicznego. Jest to model uzupełnień stanu magazynu ze sprzężeniem zwrotnym II rzędu, którego dokładny opis znajduje się w Aneksie C (punkt 1). 145

29 IThink IThink jest produktem firmy High Performance Systems Inc., która powstała w 1985 r. Jest to pakiet służący do budowy i symulacji procesów z zakresu ekonomii i zarządzania. Może stanowić kluczowe narzędzie do rozwiązywania wszelkiego rodzaju problemów w biznesie. IThink znajduje zastosowanie w wielu dziedzinach zarządzania przedsiębiorstwem, takich jak: planowanie gospodarki zasobami ludzkimi, rozwój organizacyjny, prognozowanie, analizy finansowe, planowanie strategiczne, reengineering procesów organizacyjnych, planowanie produkcji. Rys pokazuje podstawowy ekran pakietu IThink ze schematem strukturalnym przykładowego modelu. Przedstawiono na nim także możliwość jednoczesnej prezentacji wyników symulacji w postaci wykresu i tabeli. Rys Podstawowy ekran systemu IThink Źródło: Łatuszyńska M., Wawrzyniak A., Wąsikowska B., Przegląd oprogramowania do modelowania systemowo-dynamicznego, Studia Informatica nr 12, Wydawnictwo Naukowe Uniwersytetu Szczecińskiego, Szczecin 2000 Tworząc model systemowo-dynamiczny użytkownik posługuje się, podobnie jak w Vensimie, poziomą belką narzędzi:. System IThink posiada własną notację graficzną. Prostokąty identyfikują zasoby, takie jak zapasy, pieniądze, siła robocza itp. Grafy skierowane reprezentują strumienie napełniające lub uszczuplające zasoby systemu. Zmienne są przedstawiane w formie kół. 146

30 Omawiany system daje możliwość zapisywania założeń dotyczących modelu w specjalnych polach dokumentacyjnych, które znajdują się w budowanych blokach. Można również organizować schematy strukturalne w sektory, importować grafikę, tak aby dostosować wygląd każdego modułu do indywidualnych potrzeb użytkownika w zakresie komunikacji i prezentacji celów. Na podstawie diagramu strukturalnego generowane są automatycznie równania zależności matematycznych zachodzących pomiędzy zmiennymi w modelu. W przypadku IThink a nie jest wymagana znajomość wyższej matematyki do określania nawet bardzo wyrafinowanych relacji. Wyniki symulacji mogą być pokazane w formie wykresu, tablicy oraz animowanego diagramu. Współbieżne analizy wrażliwości pozwalają przeprowadzać badania różnego rodzaju scenariuszy typu co będzie jeśli (ang. what-if), jak również różnorodnych wariantów lub strategii reengineeringu. Aby zaprezentować wyniki symulacji w postaci wykresu należy posłużyć się odpowiednim przyciskiem na pasku narzędzi. Otwiera się wówczas okienko dialogowego (rys. 3.37), służące do określania, między innymi typu wykresu (GRAPH TYPE), tytułu (TITLE) i zmiennych (SELECT), które mają znaleźć się na wykresie. Rys Definiowanie wykresów w IThink Źródło: Łatuszyńska M., Wawrzyniak A., Wąsikowska B., Przegląd oprogramowania do modelowania systemowo-dynamicznego, op.cit. W trakcie eksperymentów za pomocą IThink a można testować szeroki zakres strategii według różnych scenariuszy. Wieloprzebiegowe analizy wrażliwości umożliwiają zmianę układu zmiennych w modelu, a następnie kompilację wyników eksperymentów symulacyjnych w wykresach lub tabelach porównawczych. Wszystkie te zmiany są automatycznie rejestrowane, więc zawsze wiadomo dokładnie, który zestaw wartości 147
