Konieczne inwestycje z obszaru IT w sektorze elektroenergetycznym Integracja Paweł Basaj Architekt systemów informatycznych

Transkrypt

1 Konieczne inwestycje z obszaru IT w sektorze elektroenergetycznym Integracja Paweł Basaj Architekt systemów informatycznych 2009 IBM Corporation

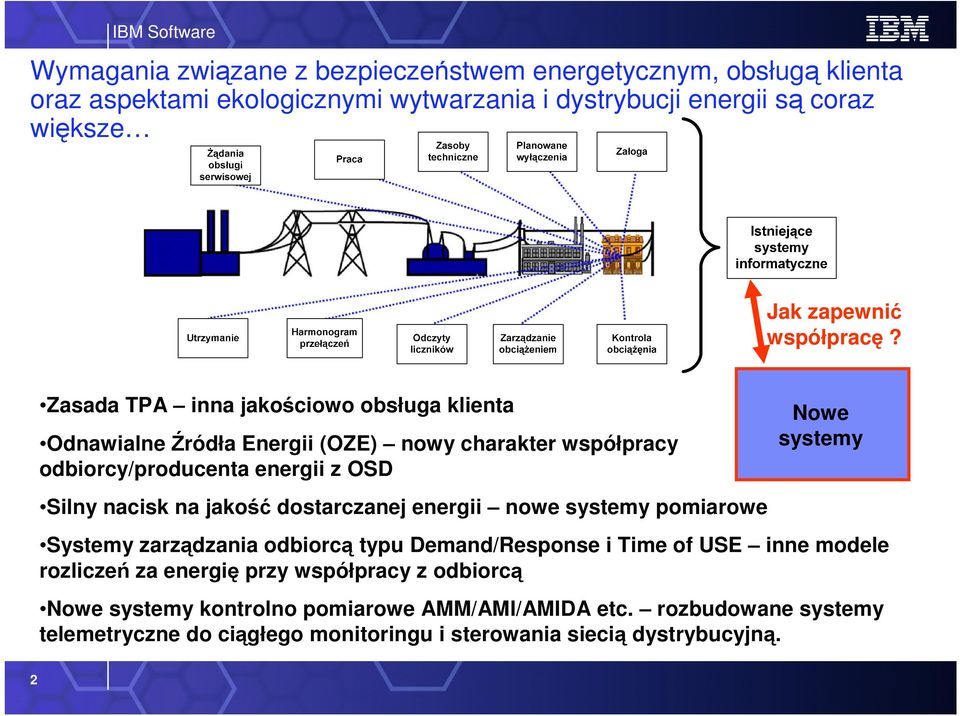

2 Wymagania związane z bezpieczeństwem energetycznym, obsługą klienta oraz aspektami ekologicznymi wytwarzania i dystrybucji energii są coraz większe Jak zapewnić współpracę? Zasada TPA inna jakościowo obsługa klienta Odnawialne Źródła Energii (OZE) nowy charakter współpracy odbiorcy/producenta energii z OSD Silny nacisk na jakość dostarczanej energii nowe systemy pomiarowe Nowe systemy Systemy zarządzania odbiorcą typu Demand/Response i Time of USE inne modele rozliczeń za energię przy współpracy z odbiorcą Nowe systemy kontrolno pomiarowe AMM/AMI/AMIDA etc. rozbudowane systemy telemetryczne do ciągłego monitoringu i sterowania siecią dystrybucyjną. 2

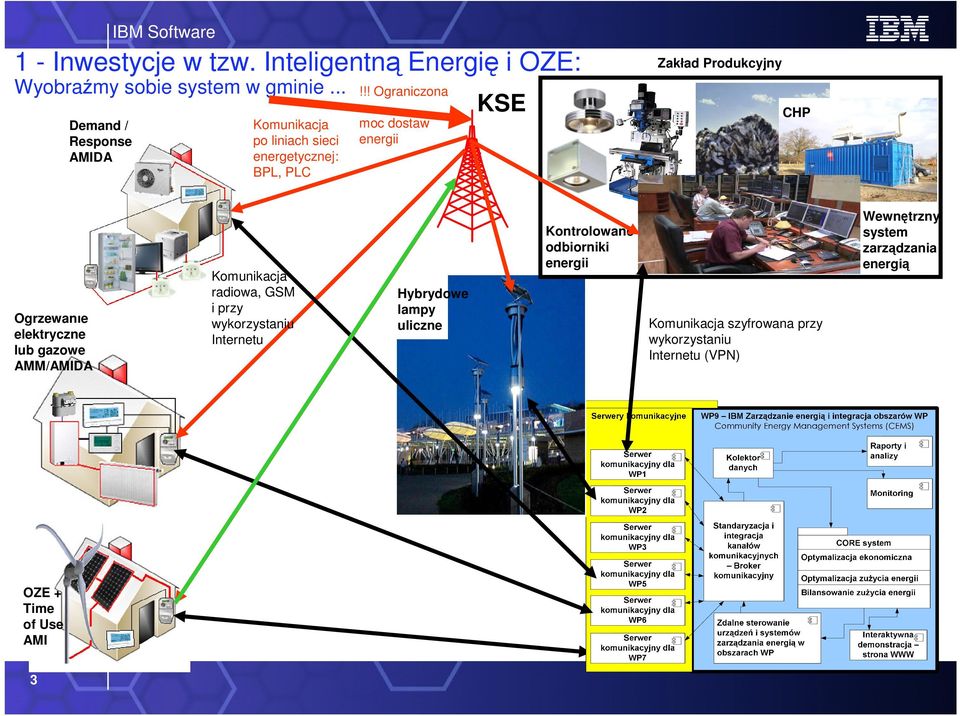

3 1 - Inwestycje w tzw. Inteligentną Energię i OZE: Wyobraźmy sobie system w gminie... Demand / Response AMIDA Komunikacja po liniach sieci energetycznej: BPL, PLC!!! Ograniczona moc dostaw energii KSE Zakład Produkcyjny CHP Ogrzewanie elektryczne lub gazowe AMM/AMIDA Komunikacja radiowa, GSM i przy wykorzystaniu Internetu Hybrydowe lampy uliczne Kontrolowane odbiorniki energii Komunikacja szyfrowana przy wykorzystaniu Internetu (VPN) Wewnętrzny system zarządzania energią OZE + Time of Use AMI 3

4 2a - Inwestycje w kluczowe systemy IT wspierające zarządzanie. EMS OMS SCADA ERP Finanse CIS EMS (Energy Management System): używany do zarządzania i podejmowania decyzji związanych z dystrybucją energii w sieci energetycznej. OMS (Outage Management System): system umożliwiający określenie lokalizacji miejsca gdzie nastąpiła przerwa w dostawie prądu. Zbiera informacje z różnych źródeł o systemach energetycznych, na które przerwa w dostawie prądu miała wpływ. SCADA (Supervisory Control And Data Acquisition). System kontrolno-pomiarowy przeznaczony do zarządzania autonomicznymi urządzeniami usytuowanymi w sieci dystrybucyjnej tzw. Remote Terminal Unit (RTU). ERP (Finanse): Zarządzanie zasobami przedsiębiorstwa. Systemy takie jak SAP lub lokalnych sprzedawców oprogramowania CIS (Customer Information System): zawiera w sobie system bilingowy (BIL), kartotekę kontrahentów (MDM=master data management), itp, - często są to podstawowe funkcjonalności związane z obsługą klientów. MDM MDM (Meter Data Management): gromadzenie, przechowywanie i analiza danych pomiarowych dla np. takich celów jak prognozowanie poboru i strat energii 4

5 2b - Inwestycje w kluczowe systemy IT wspierające zarządzanie. Trading GIS WAMS EAM Handel: systemy związane z zarządzaniem handlem energią. Każda firma posiada potrzeby związane z zakupem (w przypadku braku) lub sprzedażą (w przypadku nadwyżek generacji) energii na rynku. Systemy te wspierają również transakcje związane z CO2. GIS (Geographic Information System): System informacji geograficznej integrujący sprzęt, oprogramowanie i dane w celu cyfryzacji, zarządzania, analizy i obrazowania wszystkich form informacji związanych z lokalizacją geograficzną. Pozyskuje dane z innych aplikacji i lokuje je na mapach. WAMS (Work and Asset Management). Funkcja ta pomaga w zarządzaniu mobilnymi pracownikami obsługującymi sieć dystrybucyjną. EAM (Enterprise Asset Management) - wsparcie zarządzania zasobami technicznymi (cyklem życia), pracownikami i remontami Network Monitor Monitorowanie sieci (Network Monitoring) monitorowanie sieci informatycznych w celu zagwarantowania odpowiedniego poziomu bezpieczeństwa i ciągłości pracy systemów. CMS CMS (Content Management): Wsparcie dla repozytoriów dokumentów oraz obiegów pracy, które są z nimi związane. 5

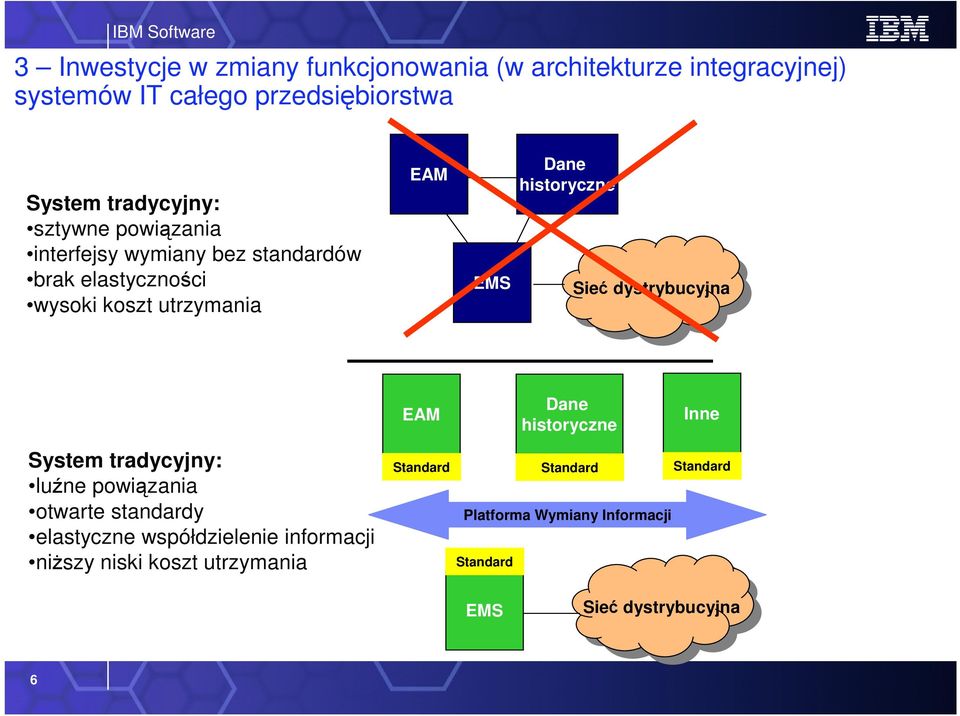

6 3 Inwestycje w zmiany funkcjonowania (w architekturze integracyjnej) systemów IT całego przedsiębiorstwa System tradycyjny: sztywne powiązania interfejsy wymiany bez standardów brak elastyczności wysoki koszt utrzymania EAM EMS Dane historyczne Sieć dystrybucyjna EAM Dane historyczne Inne System tradycyjny: luźne powiązania otwarte standardy elastyczne współdzielenie informacji niższy niski koszt utrzymania Standard Standard Standard Platforma Wymiany Informacji Standard EMS Sieć dystrybucyjna 6

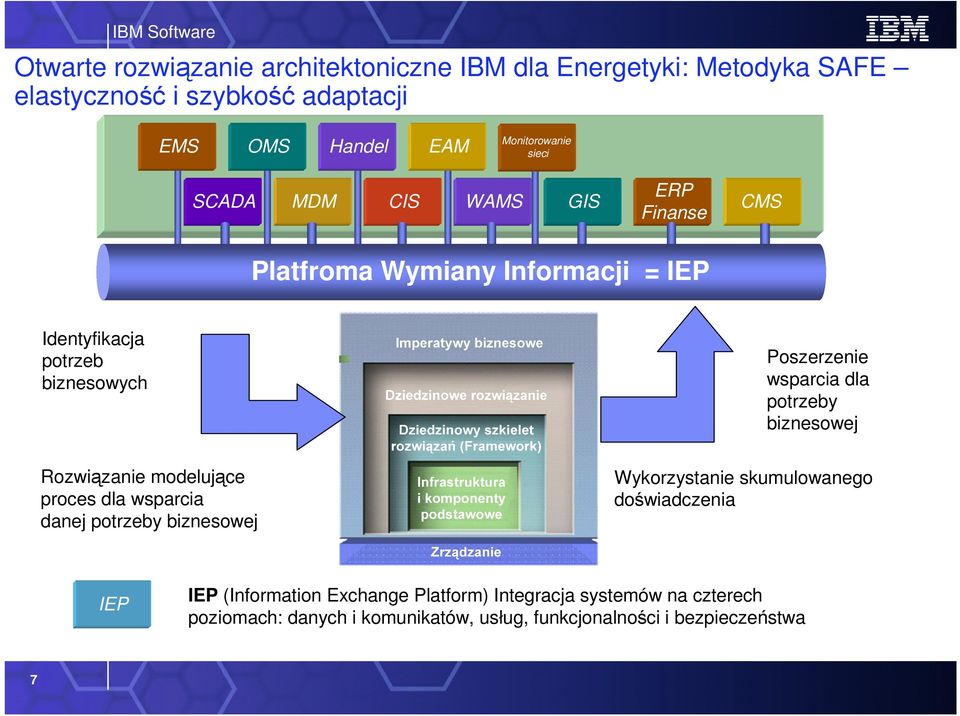

7 Otwarte rozwiązanie architektoniczne IBM dla Energetyki: Metodyka SAFE elastyczność i szybkość adaptacji EMS OMS Handel EAM Monitorowanie sieci SCADA MDM CIS WAMS GIS ERP Finanse CMS Platfroma Wymiany Informacji = IEP Identyfikacja potrzeb biznesowych Poszerzenie wsparcia dla potrzeby biznesowej Rozwiązanie modelujące proces dla wsparcia danej potrzeby biznesowej Wykorzystanie skumulowanego doświadczenia IEP IEP (Information Exchange Platform) Integracja systemów na czterech poziomach: danych i komunikatów, usług, funkcjonalności i bezpieczeństwa 7

8 Nowoczesne technologie mogą pomóc w zwiększeniu bezpieczeństwa energetycznego Dziękuję 8
