1 HP logo 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 1

2 System Zarządzania Odbiorem Rozproszonym. Inteligentna dystrybucja wsparcie dla rynku /e-metering/ Krzysztof Rogulski 2004 Hewlett-Packard Development Company, L.P. The information contained herein is subject to change without notice

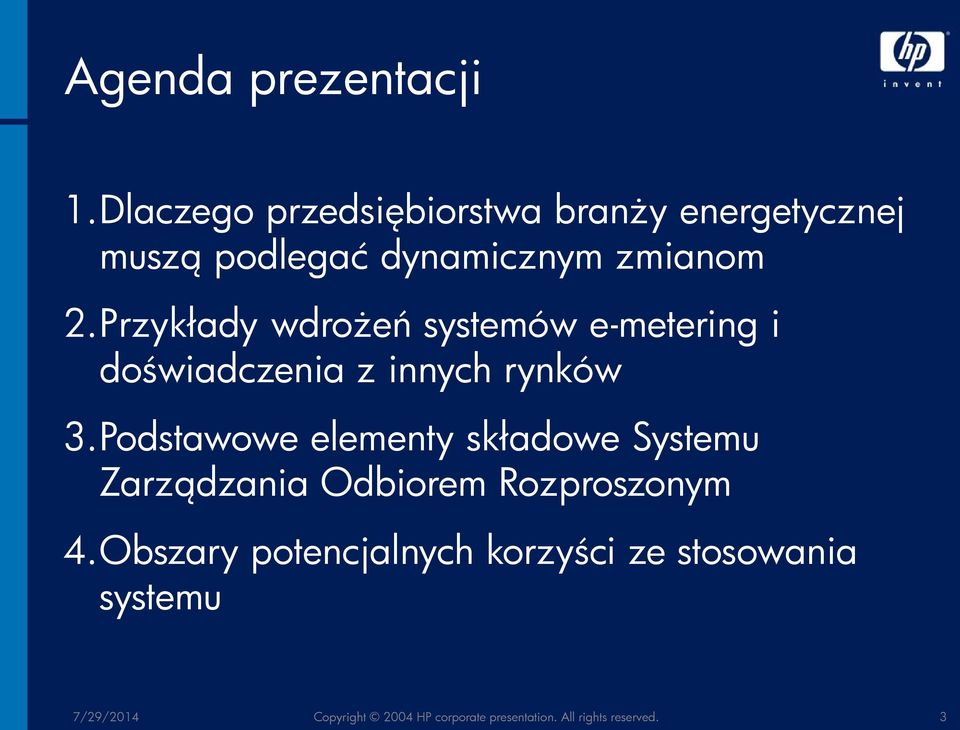

3 Agenda prezentacji 1.Dlaczego przedsiębiorstwa branży energetycznej muszą podlegać dynamicznym zmianom 2.Przykłady wdrożeń systemów e-metering i doświadczenia z innych rynków 3.Podstawowe elementy składowe Systemu Zarządzania Odbiorem Rozproszonym 4.Obszary potencjalnych korzyści ze stosowania systemu 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 3

4 Dyrektywa 2003/54/WE oraz wytyczne KE w sprawie wydzielenia operatorów Najważniejsze zmiany od 1 lipca 2007: Powszechne prawo wyboru sprzedawcy Rozłączne traktowanie: usługi przesyłowej usługi dystrybucyjnej Wykluczenie operatorów z działalności obrotowej Wprowadzenie instytucji sprzedawcy z urzędu - LRS 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 4

5 Znowelizowana Ustawa Prawo Energetyczne Nowe zadania Prezesa Urzędu Regulacji Energetyki m.in. zatwierdzanie instrukcji ruchu i eksploatacji sieci dystrybucyjnych w zakresie bilansowania systemu i zarządzania ograniczeniami systemowymi i rozliczeń z nimi związanych Nowe zadania OSD m.in bilansowanie systemu, zarządzanie ograniczeniami systemowymi oraz prowadzenie z użytkownikami tego systemu rozliczeń wynikających z: a) niezbilansowania energii elektrycznej; b) zarządzania ograniczeniami systemowymi; Raport Komisji Europejskiej do spraw wdrażania Rynku Energii Elektrycznej w krajach Unii Europejskiej. 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 5

6 Gdzie sięga rynek energii? NN NN WN SN nn WN SN nn 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 6

7 Technologie pomiaru i komunikacji Telephone Klient zewnętrzny Pakiety GPRS Internet Linie nn DLC Użytkownik Bezprzewodowo Wireless Network Data Center Sieć dystrybucyjna PLC 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 7

8 Zaawansowane metody pomiaru Wymagania funkcjonalne Możliwość dynamicznej reakcji na cenę Wspieranie zarządzania dystrybucją Wspieranie lepszego serwisu klientów Wymagania wydajnościowe Zapewnienie gromadzenia odczytów w układzie do czterech stref cenowych na dzień Zdalne sterowanie w dowolnym momencie Minimalna specyfikacja Zdolność odczytu danych co godzinę Stałe wpięcie do sieci teletransmisyjnej 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 8

9 Interfejsy pomiarowe i zdalnej kontroli SINTEF Energy Research Trondheim, Norway Operator Systemu Przesyłowego Dostawca energii CIS Non-standardised interface Dane OSD Klient Dane Standard interface EDIEL/EDIFACT CIS MVS FE Meter data Load control WH 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 9

10 Wyłączenie obciążeń o niskim priorytecie (SINTEF Energy Research Trondheim, Norway) Low priority High priority 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 10

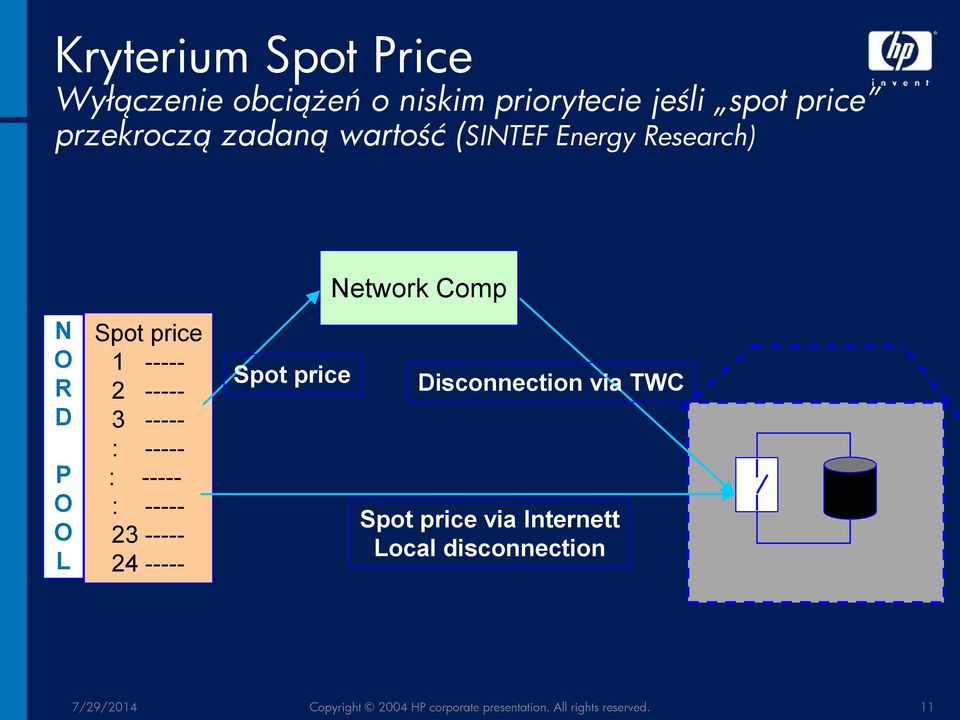

11 Kryterium Spot Price Wyłączenie obciążeń o niskim priorytecie jeśli spot price przekroczą zadaną wartość (SINTEF Energy Research) N O R D P O O L Spot price : : : Spot price Network Comp Disconnection via TWC Spot price via Internett Local disconnection 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 11

12 [øre/kwh] [kwh/h] Odpowiedź na spot price SINTEF Energy Research Trondheim, Norway Time [h] /29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 12

13 kw >> Ceny rzeczywiste Klienci sprzedają obciążenie przy wysokich cenach (RTP prices) Wyjściowe obciążenie Klienci kupują obciążenie przy niskich cenach (RTP prices) Aktualne obciążenie Godzina dnia 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 13

14 Korzyści z systemów DSM - doświadczenia Obniżenie/ograniczenie wzrostu cen dla klienta końcowego Optymalizacja charakterystyk odbioru Odejście od profili na rzecz rzeczywistego zużycia Optymalne wykorzystanie istniejącej infrastruktury sieciowej Wolniejszy przyrost mocy wytwórczych oraz ich bardziej racjonalne wykorzystanie 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 14

15 Więcej niż e-metering 5 obszarów biznesowych Zdalne odczyty Zarządzanie obciążeniem lokalnym bilansowanie obwodów Zastąpienie liczników przedpłatowych Przenoszenie taryf i cen na klientów Kompensata rynku bilansującego Umożliwienie praktycznej realizacji zapisów prawa energetycznego 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 15

16 Więcej niż e-metering Potencjalne obszary wykorzystania: Optymalne dostosowanie taryf lub modeli sprzedaży Optymalizacja charakterystyk odbioru Przeniesienie dynamiki cen energii na klienta końcowego Zmiana i dostosowanie do potrzeb klientów sposobów billingowania Odejście od dotychczasowych liczników przedpłatowych i energomatów Ograniczenie udziału w rynku bilansującym Optymalne wykorzystanie istniejącej infrastruktury sieciowej Zmniejszenie inwestycji w infrastrukturę sieciową Realizacja celów proekologicznych w wyniku zmniejszenia sumarycznego zużycia energii 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 16

17 Obszary realizacji rozwiązania Licznik z modułem Komunikacyjnym + Instalacja licznika + Węzeł sieci LAN HP+ Partnerzy + Komunikacja Wide Area Network + Centrum przetwarzania Danych + Utrzymanie urządzeń sieciowych I maintanance + Zarządzanie I Administracja 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 17

18 Koncentrator Transmisja Koncentrator Transmisja Schemat ideowy SZOR SN/nn Licznik Licznik Licznik PLC Partner Billing SCADA WIRE Kontrakty Prognozy Licznik SN/nn GPRS- APN Operator Telefonii Komórkowej VPN SZOR Moduł Komunikacyjny Moduł Interfejsów Moduł Sterowania Licznik Moduł Parametryzacji Moduł Analityczny Licznik HP OpenView (NNM, Mediation) Licznik PLC 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 18

19 Podstawowe funkcje SZOR SZOR Moduł Komunikacyjny Moduł Parametryzacji Moduł Interfejsów Moduł Sterowania Moduł Analityczny HP OpenView (NNM, Mediation) Sterowanie odbiorem na potrzeby własne Sterowanie odbiorem na wydzielonych obwodach klientów Bilansowanie energii i typowanie potencjalnych miejsc NPEE Rozliczanie klientów on-line Optymalizowanie obciążeń urządzeń sieciowych Redukcja udziału na rynku bilansującym Monitorowanie zachowania odbiorców 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 19

20 Urządzenia pomiarowe - modularność t PAMIĘĆ Pomiar energii i mocy chwilowej Wyświetlacz danych i informacji Wejścia czujników PLC / DLC Radio 440 MHz GPRS lub WiFi O1 Moduł Sterowania O2 O3 nn Urządzania pomiarowe o wymiennych modułach wzbogacone o funkcje sterowania i kontroli. 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 20

21 Koncentratory i teletransmisja Do 400 liczników PLC/DLC/Radio Moduł rozpoznawania obwodów Moduł Adresowania GPRS / WiFi SN/nn Korzyści rozwiązania: Możliwie małe koszty Odpowiedzialność operatora GSM Brak problemów z przepustowością GPRS- APN Operator Telefonii Komórkowej VPN realizowany przez: Internet Łącza dzierżawione Sieciowanie central SYSTEM ZARZĄDZANIA ODBIOREM ROZPROSZONYM 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 21

22 HP OpenView rozwiązania do zarządzania service management Service Desk Service management Information information Portal - ( SLA portal ) Smart Plug-ins HP Operations OpenView Operations console for Windows Storage Area Mgmt Internet Services server OV TeMIP HP OpenView Performance Network Node Mgr SCADA backup & Data restore Protector 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 22

23 Moduł komunikacyjny Zdalny odczyt liczników SN/nn Lepsza kontrola zużycia. Wykrywanie NPEE. Odejście od profili. Billing GPRS SYSTEM ZARZĄDZANIA ODBIOREM ROZPROSZONYM SN/nn Bilans ee 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 23

24 Zarządzanie obciążeniem lokalnym Bilans mocy i energii Konieczność wyróżnienia obwodów i urządzeń, o pracy których decyduje operator (grzanie, chłodzenie). SCADA Monitorowanie I sterowanie Cykliczne przełączenia obwodów 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 24

25 Zastąpienie liczników przedpłatowych Billing Monitorowanie I sterowanie Zdalna kontrola zużycia oraz włączanie i wyłączanie zasilania. Współpraca z systemem billingowym / określenie dopuszczalnego zadłużenia. Różne możliwości płatności np. z wykorzystaniem SMS. 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 25

26 Przenoszenie taryf i cen na klientów Billing Monitorowanie I sterowanie Najskuteczniejsza metoda wpływu na charakterystyki odbioru Sposób rozszerzenia rynku energii na klienta indywidualnego Zmiana w podejściu do billingowania 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 26

27 [kwh/h] Kompensata rynku bilansującego t t Grzanie Grzanie Sterowanie odbiorem Czas [godz] t Grzanie WIRE Bilans mocy i energii SCADA 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 27

28 [kwh/h] Kompensata rynku bilansującego t Grzanie Czas [godz] t Grzanie Sterowanie odbiorem Bilans mocy i energii WIRE t Grzanie Moc załączona 4,6 MW MZ do wyłącz. 3,2 MW Moc wyłączona 2,8 MW MW do załącz. 2,8 MW Zamówienie 124,8 MW 116,4 MW Czas Pobór 121,3 MW 119,5 MW Odchylenie +3,5 MW -3,1 MW 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 28

29 [kwh/h] Jak wykorzystać systemy DSM (Demand Side Management) Czas [godz] Krzywa obciążenia Rynek bilansujący /29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 29

30 Proces zmiany dostawcy (10 dni) Klient Nowy dostawca Stary dostawca OSD OSP Zgłoszenie Zakończenie umowy na dostawę ee Potwierdzenie Informacja o zmianie dostawcy (Zarejestrowanie) Wyrejestrowanie Informacja dla Klienta Potwierdzenie zmiany dostawcy (Profil obciążenia, Roczne zużycie energii) Wyrejestrowanie Zgłoszenie zmiany w planie zapotrzebowania ee Zgłoszenie zmiany w planie zapotrzebowania ee Faktura końcowa Odczyty licznika Odczyty licznika 7/29/2014 Copyright 2004 HP corporate presentation. All rights reserved. 30
