1 Nowe rozwiązania w układach sterowania firmy Tester Świebodzice

2 Firma TESTER SP. Z O.O. realizuje aktualnie projekt pt. Wprowadzenie na rynek nowoczesnych układów sterowania dzięki zastosowaniu w procesie produkcji innowacyjnych technologii montażu. Projekt realizowany jest w ramach Osi Priorytetowej nr 1 Przedsiębiorstwa i innowacje, Działania nr 1.5 Rozwój produktów i usług w MŚP, Poddziałania nr Rozwój produktów i usług w MŚP ZIT AW, Schemat nr 1.5 A Wsparcie innowacyjności produktowej i procesowej MŚP, REGIONALNEGO PROGRAMU OPERACYJNEGO WOJEWÓDZTWA DOLNOŚLĄSKIEGO

3 Dotychczas produkowane przez Tester układy sterowania stanowiły zamknięte, autonomiczne jednostki sterujące, bez możliwości wymiany danych z otoczeniem. Konstrukcje te umożliwiały dwa rodzaje bezpośredniej interakcji użytkownikiem poprzez : z operacje przyciskami na panelu nastawczym, B Y Ł O wzbudzenie urządzenia grzewczego do ogrzewania wybranego obiegu za pośrednictwem dedykowanych wejść typu włącz / wyłącz.

4 Dzisiejszy rynek stawia wyższe wymagania układom sterowania: na poziomie podstawowym - powinny mieć możliwość odbierania sugerowanej przez użytkownika nastawy temperatury dla obiegu wody grzewczej, na poziomie rozszerzonym powinny zapewniać: zdalną obsługę, nadzorowanie i monitorowanie pracy kotłów gazowych poprzez łącza telekomunikacyjne, dostęp do nowoczesnych, tańszych form usług serwisowych, zdalnego dostępu oraz powiadamiania o zakłóceniach w pracy eksploatowanego kotła, optymalizację pracy kotła poprzez współpracę opartą na dwukierunkowej wymianie danych z inteligentnymi regulatorami temperatury, łączenie oraz współpracę kotłów gazowych w układach kaskadowych i hybrydowych złożonych z urządzeń pozyskujących energię z różnych źródeł, a w szczególności z odnawialnych. możliwość integracji kotła gazowego z systemami grzewczymi inteligentnych budynków.

5 W celu spełnienia opisanych powyżej wymagań rynkowych, najnowsza konstrukcja układów sterowania Tester została dodatkowo wyposażona w trzy interfejsy: jeden analogowy 10V pozwalający na spełnienie wymagań na poziomie podstawowym, dwa cyfrowe OT oraz LIN zapewniające spełnienie wymagań na poziomie rozszerzonym.

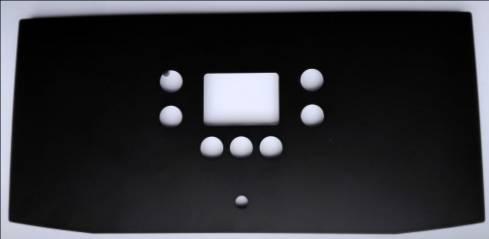

6 Płytka UNI02_LCD5_LIN GNIAZDO INTERFEJSU LIN GNIAZDO INTERFEJSU OT GNIAZDO INTERFEJSU 10V Płytka wyświetlacza UNI02_LCD5_LIN występuje w dwóch wersjach: 7 - przyciskowej ( zdjęcie powyżej ), 4 przyciskowej, i może być zastosowana do następujących rodzajów obudów

7 Płytka UNI02_LCD3_LIN GNIAZDO INTERFEJSU 10V GNIAZDO INTERFEJSU OT GNIAZDO INTERFEJSU LIN Płytka wyświetlacza UNI02_LCD3_LIN może być zastosowana do następujących rodzajów obudów:

8 Interfejs 10V Pozwala na pobudzenie urządzenia do grzania w obiegu wody grzewczej. Wartość przyłożonego napięcia na wejściu interfejsu przekłada się na wartość sugerowanej nastawy temperatury przy ogrzewaniu obiegu wody grzewczej. Interfejs OT Jest to standard cyfrowej komunikacji, kompatybilny ze stosowanym od lat przez wielu różnych producentów branży techniki grzewczej standardem OpenTherm*.

9 Dzięki zaimplementowanemu interfejsowi OT, nowy układ sterowania Tester umożliwia: współpracę kotła gazowego Termet z urządzeniami systemu grzewczego innych producentów, stosujących jako formę komunikacji standard OT, generowanie pobudzeń pracy dla wybranych obiegów CO / CW, przekazywanie sugerowanej nastawy temperatury dla obiegu wody grzewczej, monitorowanie pracy urządzeń w zakresie określonym przez specyfikację OT, odczyt / zmianę wartości określonych parametrów wymienionych w specyfikacji OT.

10 Interfejs LIN Interfejs LIN (Local Interconnect Network) jest cyfrowym interfejsem przesyłu danych zaproponowanym przez konsorcjum motoryzacyjne w 1998 r. Dzięki zastosowaniu w przemyśle samochodowym cechuje go wysoka odporność na zakłócenia. Dzięki implementacji Interfejsu LIN do konstrukcji Tester, możliwym stała się realizacja: rozbudowanych systemów sterowania w ramach urządzeń zaprojektowanych przez firmę TESTER wszystkich funkcji, jakie posiada interfejs OT, w sposób bardziej efektywny nowych wymagań wraz z pojawiającym się zapotrzebowaniem (za realizację programową odpowiada firma TESTER; nie ma ograniczeń narzucanych przez firmy trzecie).

11 Techniczne warunki aktywacji interfejsów w sterownikach do kotłów grzewczych Termet. Warunkiem aktywacji w/w interfejsów jest jednoczesne zastosowanie w układach sterowania Tester: płyt sterujących z wersją oprogramowania równą lub wyższą niż 9 dla kotłów kondensacyjnych i 11 w przypadku kotłów atmosferycznych, płyt wyświetlacza wyposażonych w fizyczne wyprowadzenia w/w interfejsów.

12 Komunikacja bezprzewodowa Wszystkie wymienione interfejsy opierają się na połączeniach przewodowych. Aby zapewnić możliwość komunikacji bezprzewodowej, a tym samym możliwość połączenia z ogólnie pojmowanym systemem informatycznym, firma TESTER zaprojektowała specjalny moduł komunikacyjny. PRZEWÓD INTERFEJSU LIN Moduł ten wyposażony jest w nadajnik / odbiornik WiFi oraz interfejs LIN, za pośrednictwem którego łączony jest z układami sterowania systemu cieplnego - w najprostszym wydaniu łączy się go bezpośrednio ze sterownikiem kotła.

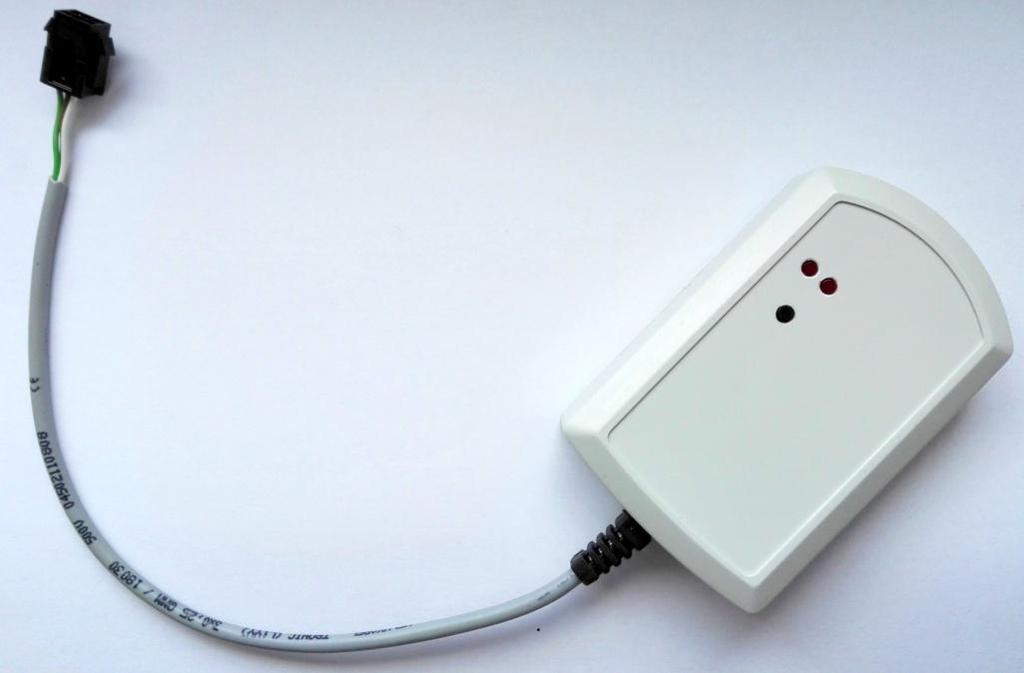

13 Moduł komunikacyjny Moduł komunikacyjny stanowi pomost między siecią przewodową LIN, a siecią bezprzewodową WiFi. Podłącza się go bezpośrednio do kotła lub do dowolnego elementu ogólnie pojmowanego systemu cieplnego. Po podłączeniu moduł może pracować w dwóch trybach: może generować własny sygnał radiowy i staje się źródłem WiFi dla potencjalnych odbiorników, można go podłączyć do lokalnej sieci bezprzewodowej. Posiadając odpowiednią aplikację na urządzeniu mobilnym lub komputerze, dzięki LIN MODUŁ KOMUNIKACYJNY

14 ZREALIZOWANE Kierunki rozwoju Interfejsy 10V i OT pozwalają na współpracę sterowników firmy TESTER z rozwiązaniami istniejącymi już na rynku. Zadaniem interfejsu LIN jest otwarcie drogi w kierunku rozbudowy systemów cieplnych. Dzięki niemu pojawiają się także nowe możliwości związane z obsługą i monitoringiem pracy tych systemów. Prace projektowe obejmują: opracowanie urządzeń dostępowych łączących sieci LIN z sieciami WiFI (moduły komunikacyjne), opracowanie aplikacji służącej do zarządzania pracą elementów składowych systemu cieplnego, przeznaczonej na urządzenia mobilne i komputery,

15 W TRAKCIE REALZIACJI opracowanie urządzeń dostępowych łączących sieci LIN z sieciami WiFI (moduły komunikacyjne), opracowanie aplikacji służącej do zarządzania pracą elementów składowych systemu cieplnego, przeznaczonej na urządzenia mobilne i komputery, opracowanie managera kaskady i managera stref grzewczych, opracowanie managera całego systemu cieplnego z inteligentnym wyborem optymalnego źródła ciepła, opracowanie regulatora temperatury z funkcją zarządzania komfortem cieplnym, z poziomu aplikacji na urządzenia mobilne.
