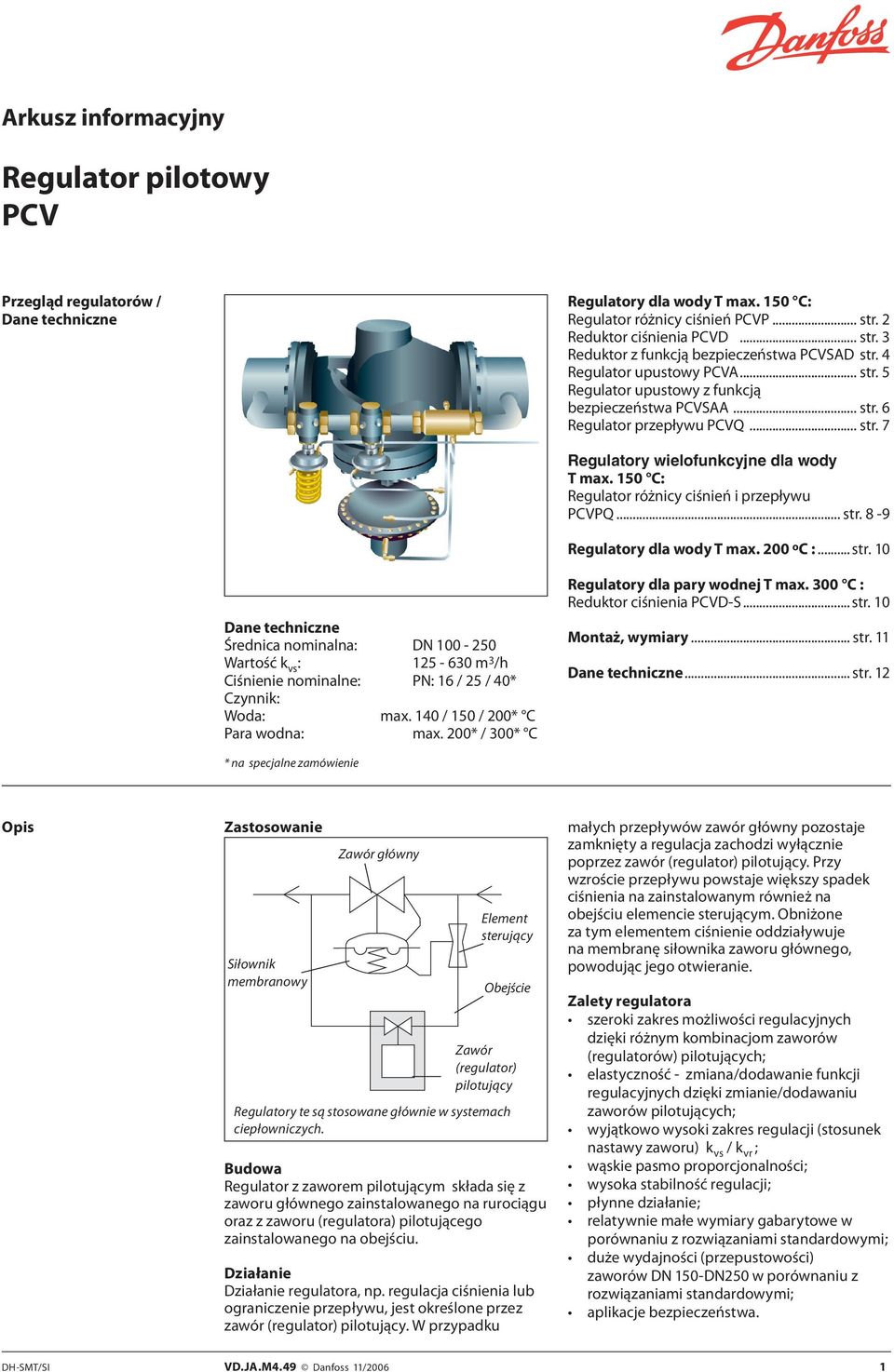

1 Regulator pilotowy PCV Przegląd regulatorów / Dane techniczne Regulatory dla wody T max. C: Regulator różnicy ciśnień PCVP... str. 2 Reduktor ciśnienia PCVD... str. 3 Reduktor z funkcją bezpieczeństwa PCVSAD str. 4 Regulator upustowy PCVA... str. 5 Regulator upustowy z funkcją bezpieczeństwa PCVSAA... str. 6 Regulator przepływu PCVQ... str. 7 Regulatory wielofunkcyjne dla wody T max. C: Regulator różnicy ciśnień i przepływu PCVPQ... str. 8-9 Regulatory dla wody T max. 200 o C :... str. 10 Dane techniczne Średnica nominalna: Wartość k vs : Ciśnienie nominalne: : / / 40* Czynnik: Woda: max. / / 200* C Para wodna: max. 200* / 300* C Regulatory dla pary wodnej T max. 300 C : Reduktor ciśnienia PCVD-S...str. 10 Montaż, wymiary... str. 11 Dane techniczne... str. 12 * na specjalne zamówienie Opis Zastosowanie Siłownik membranowy Obejście Zawór (regulator) pilotujący Regulatory te są stosowane głównie w systemach ciepłowniczych. Regulator z zaworem pilotującym składa się z zaworu głównego zainstalowanego na rurociągu oraz z zaworu (regulatora) pilotującego zainstalowanego na obejściu. Działanie Działanie regulatora, np. regulacja ciśnienia lub ograniczenie przepływu, jest określone przez zawór (regulator) pilotujący. W przypadku małych przepływów zawór główny pozostaje zamknięty a regulacja zachodzi wyłącznie poprzez zawór (regulator) pilotujący. Przy wzroście przepływu powstaje większy spadek ciśnienia na zainstalowanym również na obejściu elemencie m. Obniżone za tym elementem ciśnienie oddziaływuje na membranę siłownika zaworu głównego, powodując jego otwieranie. Zalety regulatora szeroki zakres możliwości regulacyjnych dzięki różnym kombinacjom zaworów (regulatorów) pilotujących; elastyczność - zmiana/dodawanie funkcji regulacyjnych dzięki zmianie/dodawaniu zaworów pilotujących; wyjątkowo wysoki zakres regulacji (stosunek nastawy zaworu) k vs / k vr ; wąskie pasmo proporcjonalności; wysoka stabilność regulacji; płynne działanie; relatywnie małe wymiary gabarytowe w porównaniu z rozwiązaniami standardowymi; duże wydajności (przepustowości) zaworów -0 w porównaniu z rozwiązaniami standardowymi; aplikacje bezpieczeństwa. DH-SMT/SI VD.JA.M4.49 Danfoss 11/2006 1

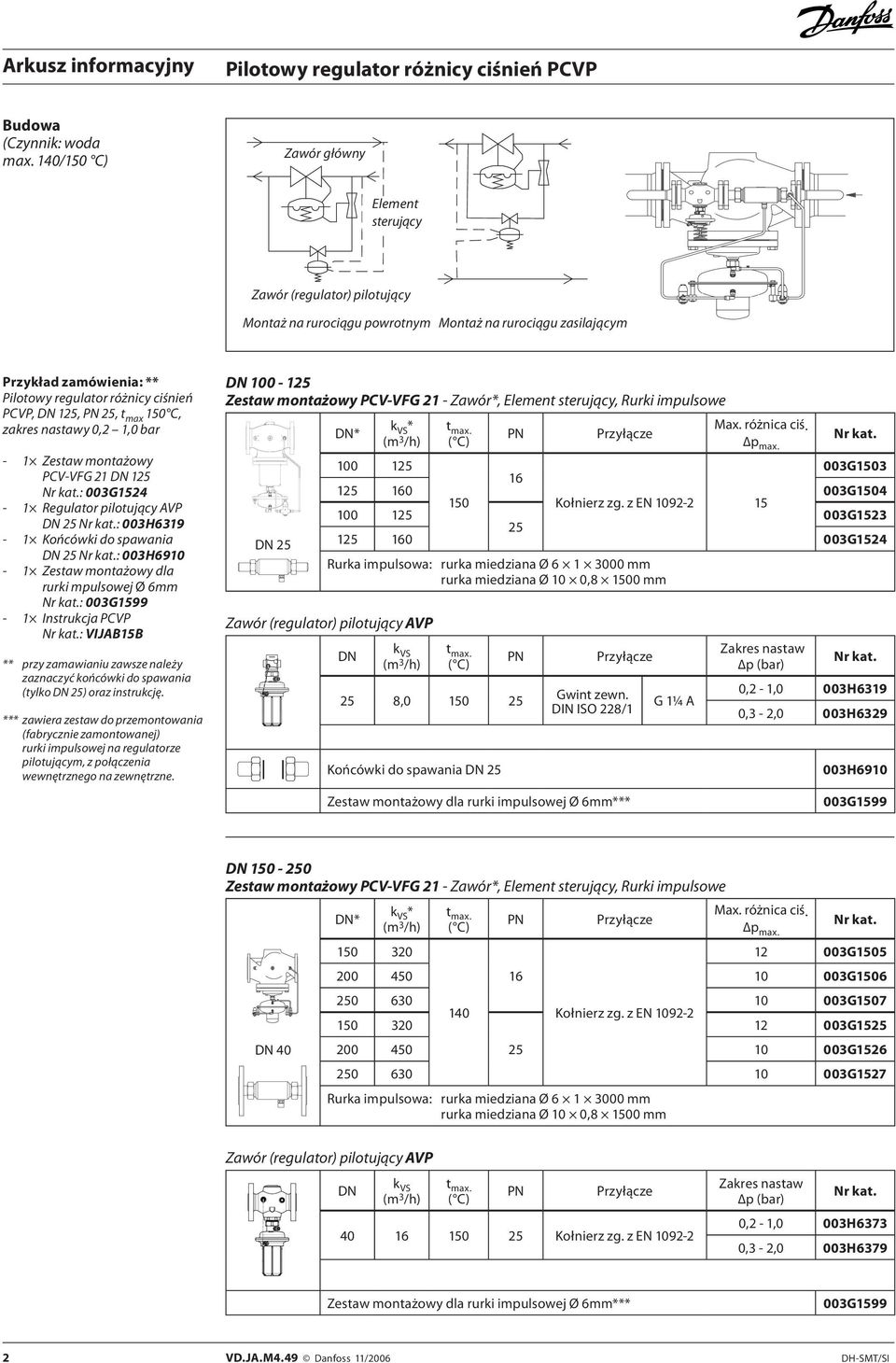

2 Pilotowy regulator różnicy ciśnień PCVP Montaż na rurociągu powrotnym Montaż na rurociągu zasilającym Przykład zamówienia: ** Pilotowy regulator różnicy ciśnień PCVP, 1,, t max C, zakres nastawy 0,2 1,0 bar - 1 Zestaw montażowy PCV-VFG 21 1 : 003G Regulator pilotujący AVP : 003H Końcówki do spawania : - 1 Zestaw montażowy dla : - 1 Instrukcja PCVP : VIJAB15B (tylko ) oraz instrukcję * * 003G G4 Kołnierz zg. z EN G G1524 AVP 8,0 Końcówki do spawania Gwint zewn. 0,2-1,0 003H6319 0,3-2,0 003H * * G G G7 Kołnierz zg. z EN G G G1527 AVP 0,2-1,0 003H6373 0,3-2,0 003H VD.JA.M4.49 Danfoss 11/2006 DH-SMT/SI

3 Pilotowy reduktor ciśnienia PCVD Zamawianie Przykład zamówienia:** Pilotowy reduktor ciśnienia PCVD, 1,, t max C, zakres nastawy 1,0 5,0 bar - 1 Zestaw montażowy PCV-VFG 21, 1 : 003G Regulator pilotujący AVD : 003H Końcówki do spawania : 1 Zestaw montażowy dla : - 1 Instrukcja PCVD : VIJAC15B (tylko ) oraz instrukcję * * 003G G4 Kołnierz zg. z EN G G1524 AVD 8.0 Końcówki do spawania Gwint zewn * * 1,0-5,0 003H6646 3, H G G G7 Kołnierz zg. z EN G G G1527 AVD k VS 1,0-5,0 003H6660 3, H6663 DH-SMT/SI VD.JA.M4.49 Danfoss 11/2006 3

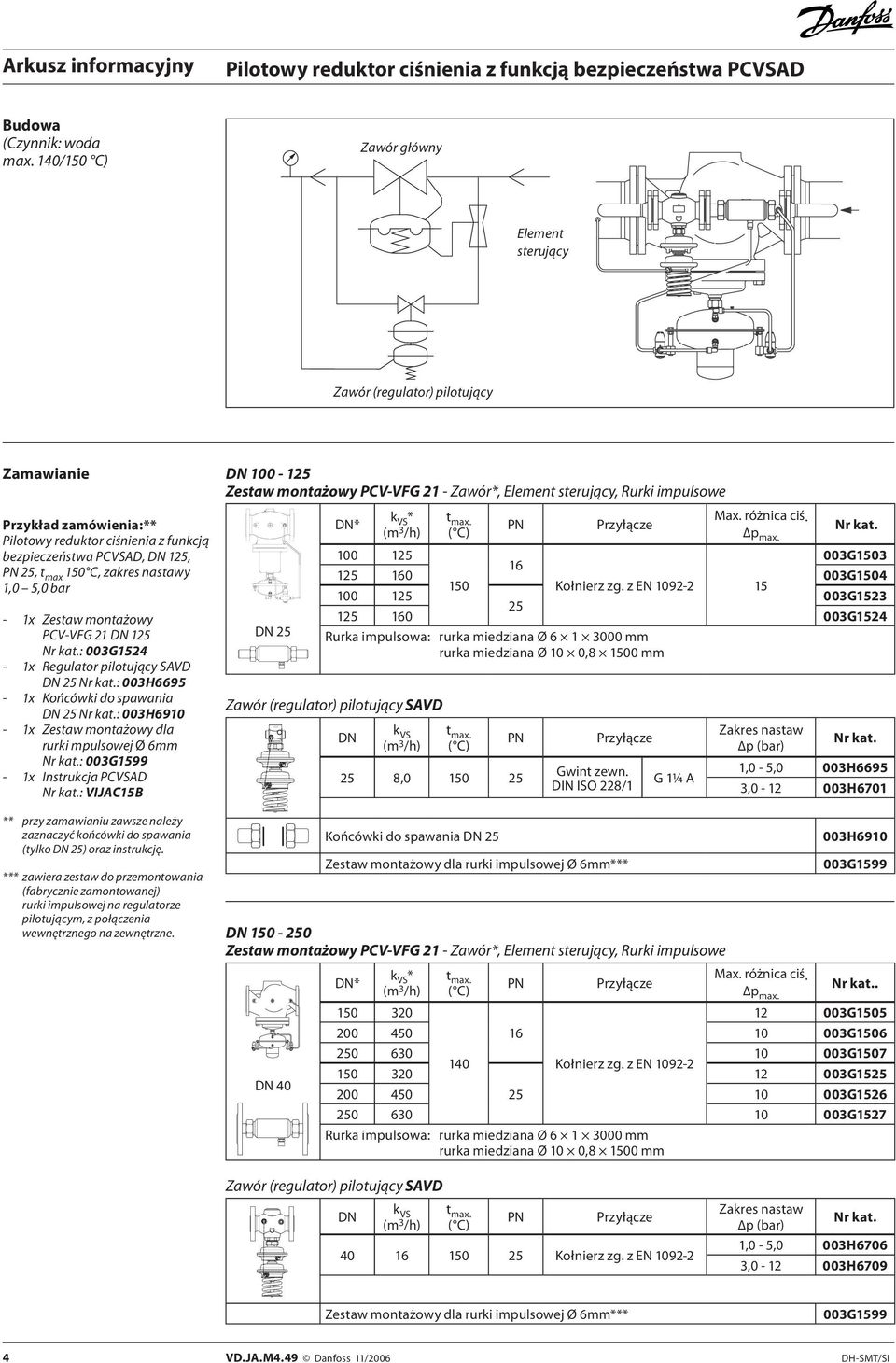

4 Pilotowy reduktor ciśnienia z funkcją bezpieczeństwa PCVSAD Zamawianie Przykład zamówienia:** Pilotowy reduktor ciśnienia z funkcją bezpieczeństwa PCVSAD, 1,, t max C, zakres nastawy 1,0 5,0 bar - 1x Zestaw montażowy PCV-VFG 21 1 : 003G1524-1x Regulator pilotujący SAVD : 003H6695-1x Końcówki do spawania : - 1x Zestaw montażowy dla : - 1x Instrukcja PCVSAD : VIJAC15B (tylko ) oraz instrukcję * * 003G G4 Kołnierz zg. z EN G G1524 SAVD 8,0 Końcówki do spawania Gwint zewn * * 1,0-5,0 003H6695 3, H G G G7 Kołnierz zg. z EN G G G1527 SAVD 1,0-5,0 003H6706 3, H VD.JA.M4.49 Danfoss 11/2006 DH-SMT/SI

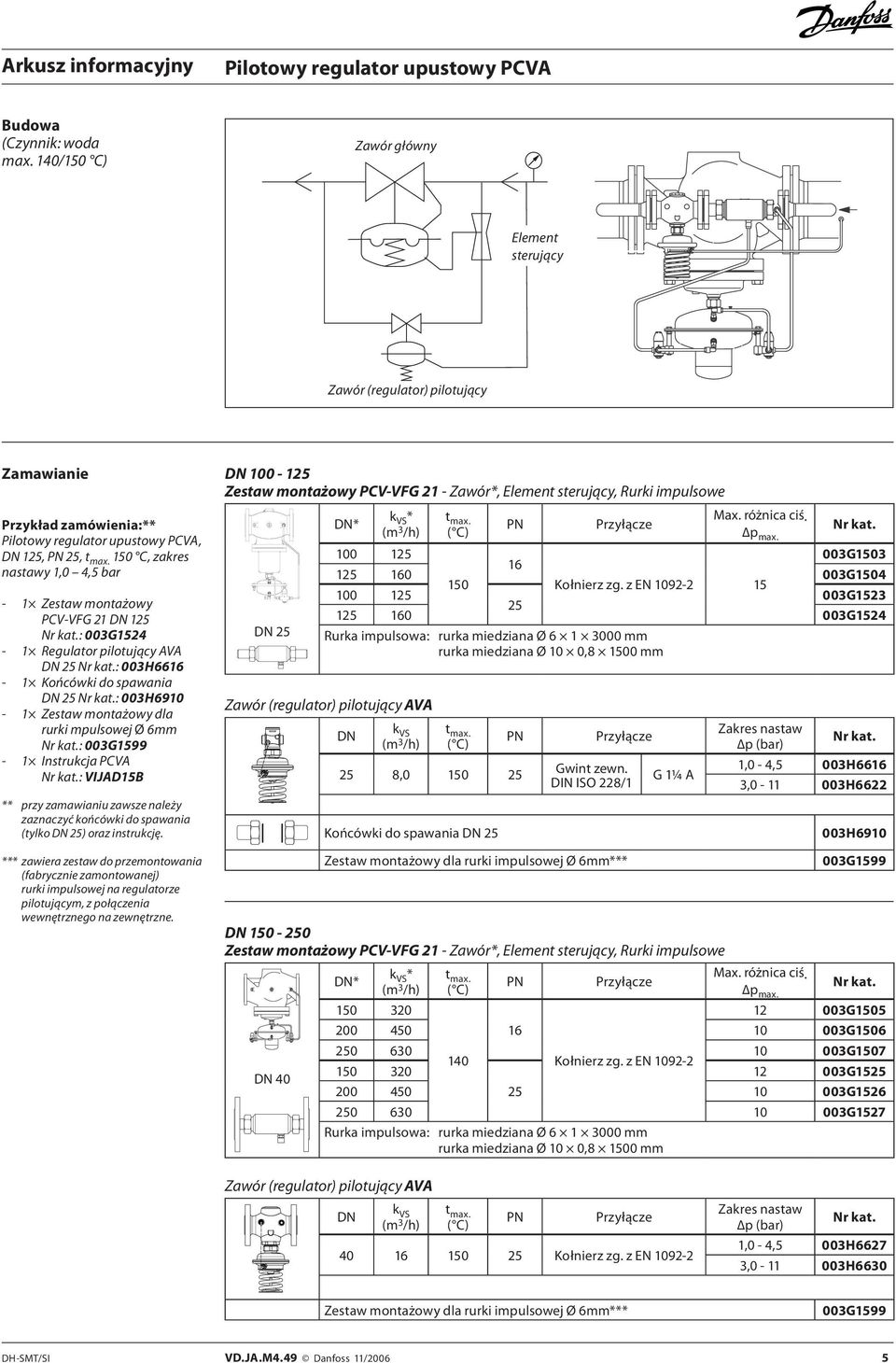

5 Pilotowy regulator upustowy PCVA Zamawianie Przykład zamówienia:** Pilotowy regulator upustowy PCVA, 1,, C, zakres nastawy 1,0 4,5 bar - 1 Zestaw montażowy PCV-VFG 21 1 : 003G Regulator pilotujący AVA : 003H66-1 Końcówki do spawania : - 1 Zestaw montażowy dla : - 1 Instrukcja PCVA : VIJAD15B (tylko ) oraz instrukcję * * 003G G4 Kołnierz zg. z EN G G1524 AVA k VS 8,0 Końcówki do spawania Gwint zewn * * 1,0-4,5 003H66 3, H G G G7 Kołnierz zg. z EN G G G1527 AVA k VS 1,0-4,5 003H6627 3, H6630 DH-SMT/SI VD.JA.M4.49 Danfoss 11/2006 5

6 Pilotowy regulator upustowy z funkcją bezpieczeństwa PCVSAA Zamawianie Przykład zamówienia:** Pilotowy regulator upustowy z funkcją bezpieczeństwa PCVSAA, 1,, t max. C, zakres nastawy 1,0 4,5 bar - 1 Zestaw montażowy PCV-VFG 21 1 : 003G Regulator pilotujący SAVA : 003H Końcówki do spawania : - 1 Zestaw montażowy dla : - 1 Instrukcja PCVSAA : VIJAD15B (tylko ) oraz instrukcję * * 003G G4 Kołnierz zg. z EN G G1524 SAVA 8,0 Końcówki do spawania Gwint zewn * * 1,0-4,5 003H6677 3, H G G G7 Kołnierz zg. z EN G G G1527 SAVA 1,0-4,5 003H6688 3, H VD.JA.M4.49 Danfoss 11/2006 DH-SMT/SI

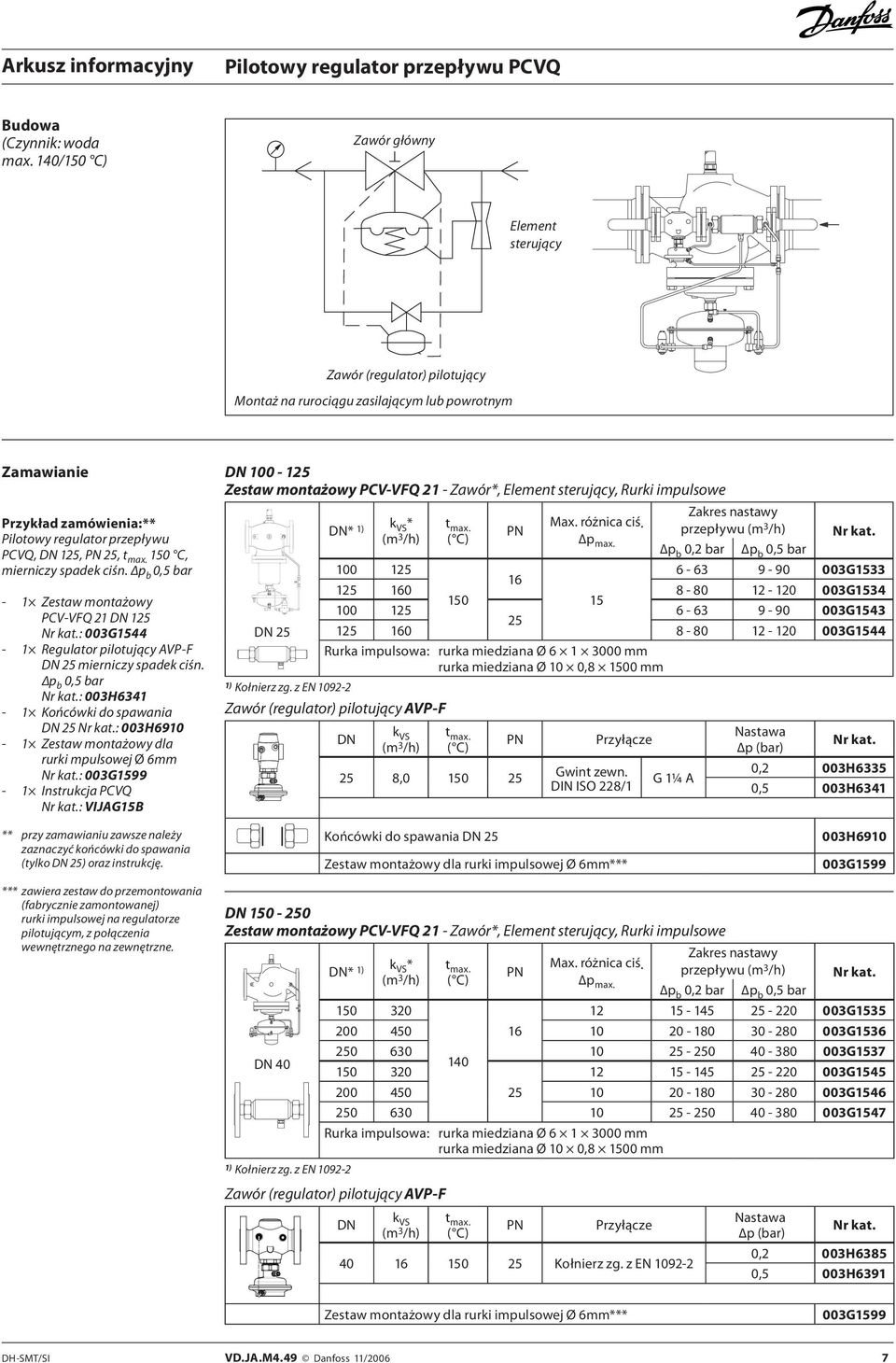

7 Pilotowy regulator przepływu PCVQ Montaż na rurociągu zasilającym lub powrotnym Zamawianie Przykład zamówienia:** Pilotowy regulator przepływu PCVQ, 1,, C, mierniczy spadek ciśn. p b 0,5 bar - 1 Zestaw montażowy PCV-VFQ 21 1 : 003G Regulator pilotujący AVP-F mierniczy spadek ciśn. p b 0,5 bar : 003H Końcówki do spawania : - 1 Zestaw montażowy dla : - 1 Instrukcja PCVQ : VIJAG15B Zestaw montażowy PCV-VFQ 21 - Zawór*,, Rurki impulsowe * 1) * y przepływu p b 0,2 bar p b 0,5 bar G G G G1544 1) Kołnierz zg. z EN AVP-F 8,0 Gwint zewn. Nastawa 0,2 003H6335 0,5 003H6341 (tylko ) oraz instrukcję. Końcówki do spawania - 0 Zestaw montażowy PCV-VFQ 21 - Zawór*,, Rurki impulsowe * 1) * y przepływu p b 0,2 bar p b 0,5 bar G G G G G G1547 1) Kołnierz zg. z EN AVP-F Nastawa 0,2 003H6385 0,5 003H6391 DH-SMT/SI VD.JA.M4.49 Danfoss 11/2006 7

8 Pilotowy regulator przepływu i różnicy ciśnień PCVPQ Montaż na rurociągu zasilającym lub powrotnym Zamawianie Przykład zamówienia:** Pilotowy regulator przepływu i różnicy ciśnień PCVPQ, 1,, C, zakres nastwy 0,2 1,0 bar, mierniczy spadek ciśn. p b 0,5 bar. - 1 Zestaw montażowy PCV-VFQ 21 1 : 003G Regulator pilotujący AVP : 003H Regulator pilotujący AVP-F : 003H Końcówki do spawania : - 2 Zestaw montażowy dla : - 1 Instrukcja PCVPQ : VIJAH15B Zestaw montażowy PCV-VFQ 21 - Zawór*,, Rurki impulsowe * 1) * y przepływu p b 0,2 bar p b 0,5 bar G G G G1544 Patrz strona 2: regulator PCVP z różnymi podłączeniami zaworu pilotującego AVP. Montaż na zasilaniu lub powrocie 1) Kołnierz zg. z EN AVP - dla regulacji różnicy ciśnień 8,0 Gwint zewn 0,2-1,0 003H6319 0,3-2,0 003H6329 (tylko ) oraz instrukcję. Końcówki do spawania AVP-F - dla regulacji przepływu 8.0 Końcówka do spawania Gwint zewn Nastawa 0,2 003H6335 0,5 003H VD.JA.M4.49 Danfoss 11/2006 DH-SMT/SI

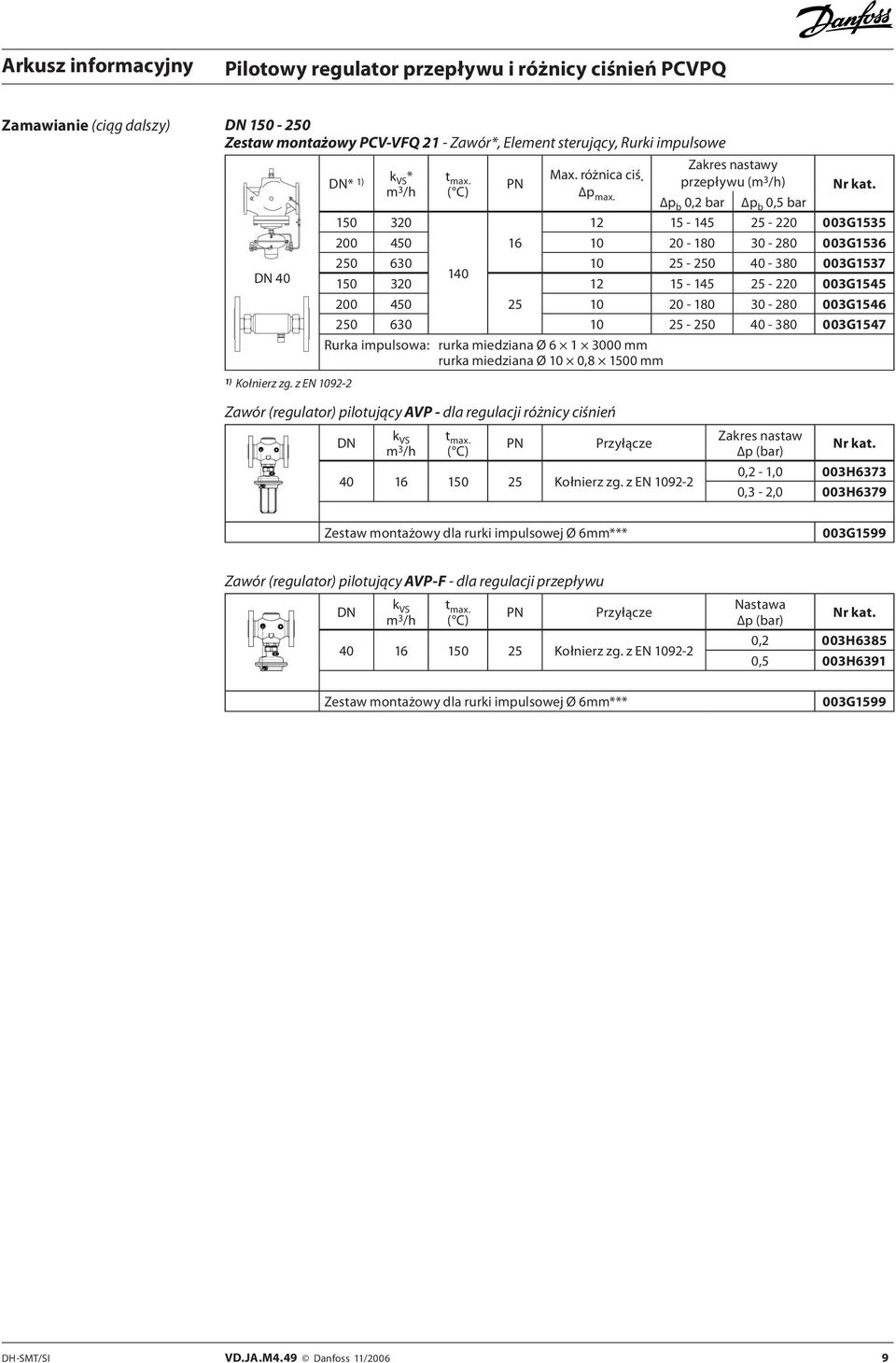

9 Pilotowy regulator przepływu i różnicy ciśnień PCVPQ Zamawianie (ciąg dalszy) - 0 Zestaw montażowy PCV-VFQ 21 - Zawór*,, Rurki impulsowe * 1) * y przepływu p b 0,2 bar p b 0,5 bar G G G G G G1547 1) Kołnierz zg. z EN AVP - dla regulacji różnicy ciśnień 0,2-1,0 003H6373 0,3-2,0 003H6379 AVP-F - dla regulacji przepływu Nastawa 0,2 003H6385 0,5 003H6391 DH-SMT/SI VD.JA.M4.49 Danfoss 11/2006 9

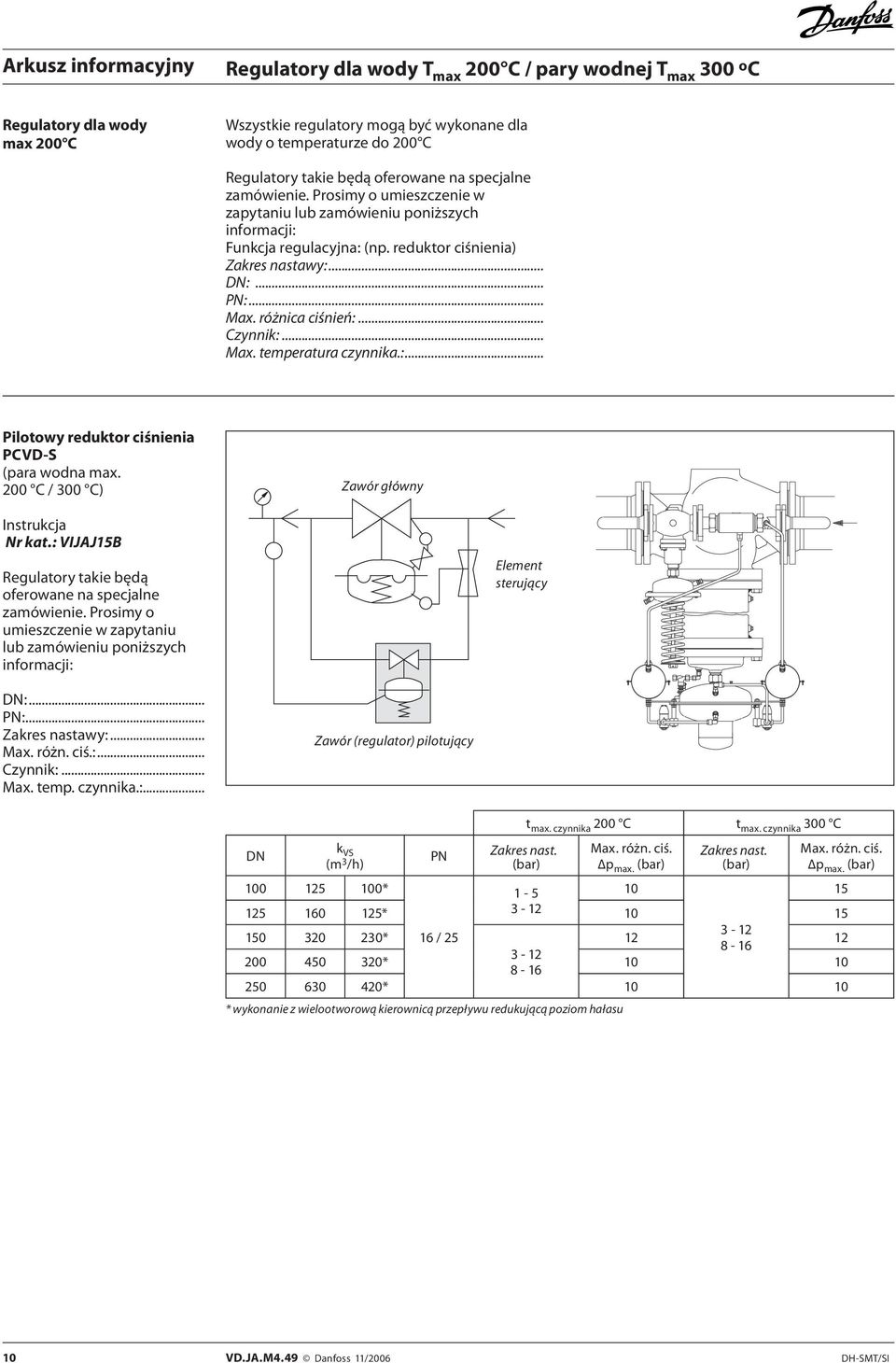

10 Regulatory dla wody T max 200 C / pary wodnej T max 300 o C Regulatory dla wody max 200 C Wszystkie regulatory mogą być wykonane dla wody o temperaturze do 200 C Regulatory takie będą oferowane na specjalne zamówienie. Prosimy o umieszczenie w zapytaniu lub zamówieniu poniższych informacji: Funkcja regulacyjna: (np. reduktor ciśnienia) y:... :... :... Max. różnica ciśnień:... Czynnik:... Max. temperatura czynnika.:... Pilotowy reduktor ciśnienia PCVD-S (para wodna max. 200 C / 300 C) Instrukcja : VIJAJ15B Regulatory takie będą oferowane na specjalne zamówienie. Prosimy o umieszczenie w zapytaniu lub zamówieniu poniższych informacji: :... :... y:... Max. różn. ciś.:... Czynnik:... Max. temp. czynnika.:... Zakres nast. (bar) czynnika 200 C czynnika 300 C Max. różn. ciś. (bar) Zakres nast. (bar) Max. różn. ciś. (bar) 100* * * / * * * wykonanie z wielootworową kierownicą przepływu redukującą poziom hałasu 10 VD.JA.M4.49 Danfoss 11/2006 DH-SMT/SI

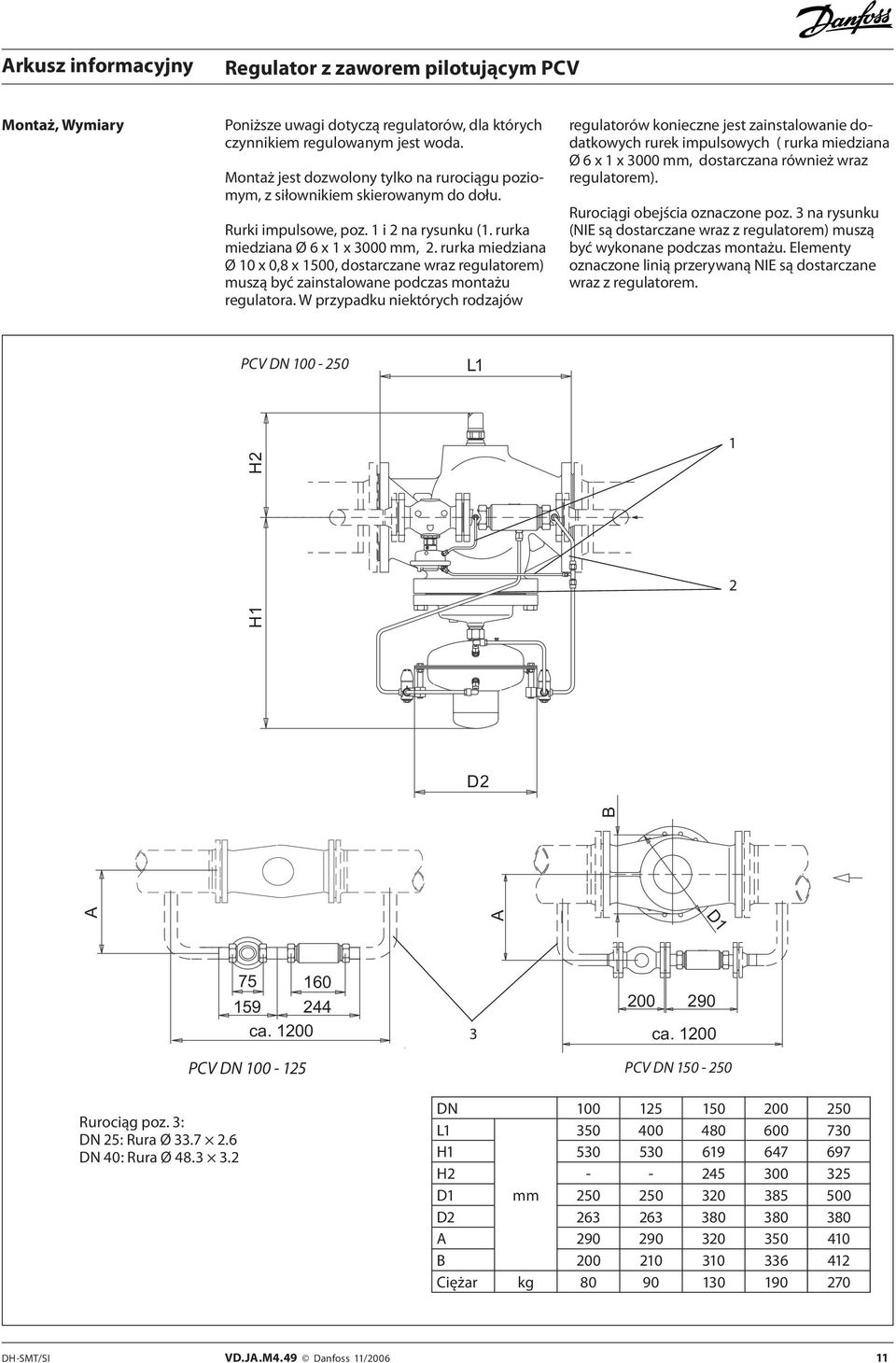

11 Regulator z zaworem pilotującym PCV Montaż, Wymiary Poniższe uwagi dotyczą regulatorów, dla których czynnikiem regulowanym jest woda. Montaż jest dozwolony tylko na rurociągu poziomym, z siłownikiem skierowanym do dołu. Rurki impulsowe, poz. 1 i 2 na rysunku (1. rurka miedziana Ø 6 x 1 x 3000 mm, 2. rurka miedziana Ø 10 x 0,8 x 0, dostarczane wraz regulatorem) muszą być zainstalowane podczas montażu regulatora. W przypadku niektórych rodzajów regulatorów konieczne jest zainstalowanie dodatkowych rurek impulsowych ( rurka miedziana Ø 6 x 1 x 3000 mm, dostarczana również wraz regulatorem). Rurociągi obejścia oznaczone poz. 3 na rysunku (NIE są dostarczane wraz z regulatorem) muszą być wykonane podczas montażu. y oznaczone linią przerywaną NIE są dostarczane wraz z regulatorem. PCV PCV PCV - 0 Rurociąg poz. 3: : Rura Ø : Rura Ø L H H D1 mm D A B Ciężar kg DH-SMT/SI VD.JA.M4.49 Danfoss 11/

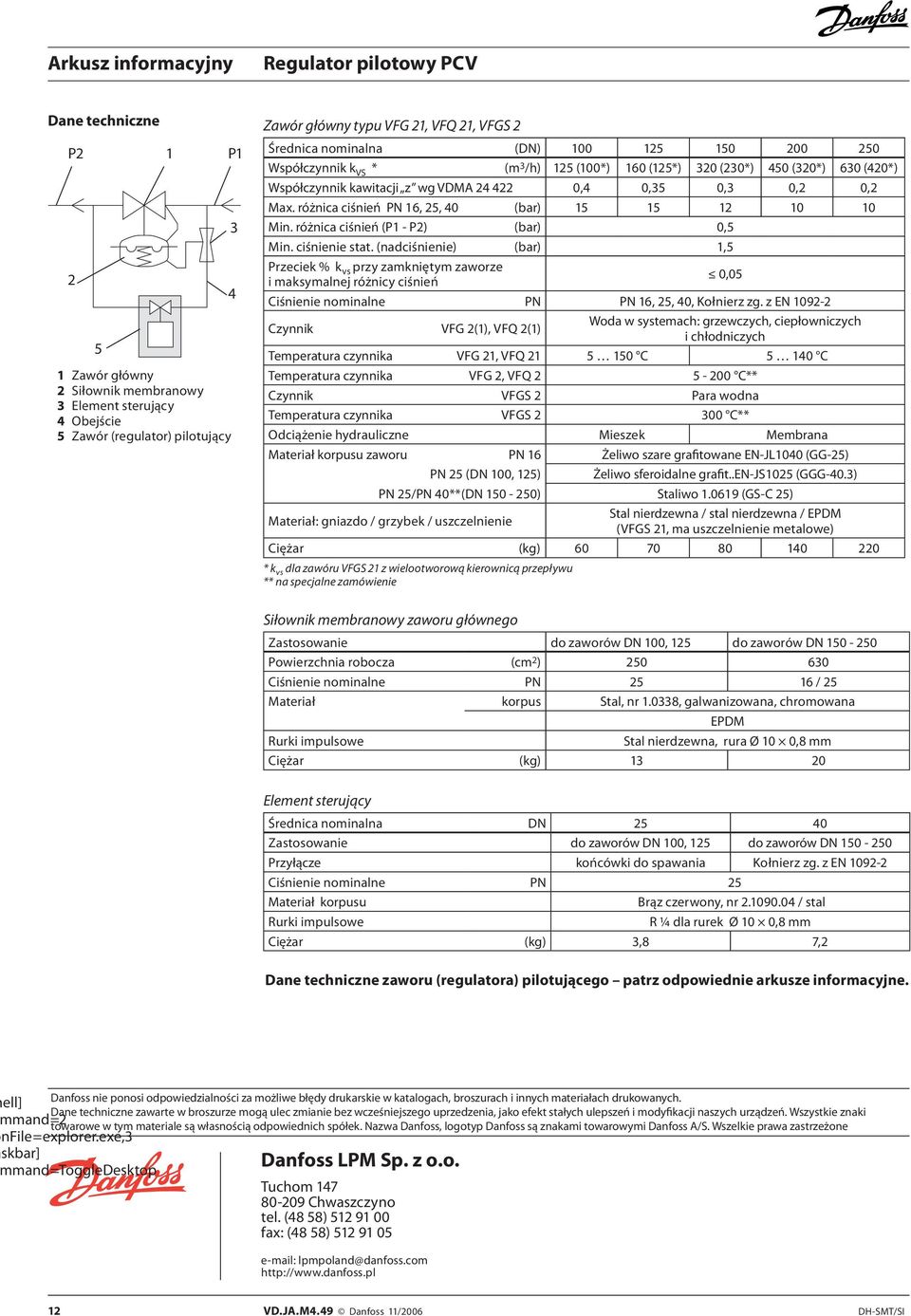

12 Regulator pilotowy PCV Dane techniczne typu VFG 21, VFQ 21, VFGS 2 P2 1 P Siłownik membranowy 3 4 Obejście Średnica nominalna () Współczynnik * 1 (100*) 0 (1*) 320 (230*) 450 (320*) 630 (420*) Współczynnik kawitacji z wg VDMA ,4 0,35 0,3 0,2 0,2 Max. różnica ciśnień,, 40 (bar) Min. różnica ciśnień (P1 - P2) (bar) 0,5 Min. ciśnienie stat. (nadciśnienie) (bar) 1,5 Przeciek % k vs przy zamkniętym zaworze i maksymalnej różnicy ciśnień 0,05 Ciśnienie nominalne,, 40, Kołnierz zg. z EN Czynnik VFG 2(1), VFQ 2(1) Woda w systemach: grzewczych, ciepłowniczych i chłodniczych Temperatura czynnika VFG 21, VFQ 21 5 C 5 C Temperatura czynnika VFG 2, VFQ C** Czynnik VFGS 2 Para wodna Temperatura czynnika VFGS C** Odciążenie hydrauliczne Mieszek Membrana Materiał korpusu zaworu Żeliwo szare grafitowane EN-JL1040 (GG-) ( 100, 1) Żeliwo sferoidalne grafit..en-js10 (GGG-40.3) / 40**( - 0) Staliwo (GS-C ) Materiał: gniazdo / grzybek / uszczelnienie Stal nierdzewna / stal nierdzewna / EPDM (VFGS 21, ma uszczelnienie metalowe) Ciężar (kg) * k vs dla zawóru VFGS 21 z wielootworową kierownicą przepływu ** na specjalne zamówienie Siłownik membranowy zaworu głównego Zastosowanie do zaworów 100, 1 do zaworów - 0 Powierzchnia robocza (cm 2 ) Ciśnienie nominalne / Materiał korpus Stal, nr , galwanizowana, chromowana EPDM Rurki impulsowe Stal nierdzewna, rura Ø 10 0,8 mm Ciężar (kg) Średnica nominalna 40 Zastosowanie do zaworów 100, 1 do zaworów - 0 końcówki do spawania Kołnierz zg. z EN Ciśnienie nominalne Materiał korpusu Brąz czerwony, nr / stal Rurki impulsowe R ¼ dla rurek Ø 10 0,8 mm Ciężar (kg) 3,8 7,2 Dane techniczne zaworu (regulatora) pilotującego patrz odpowiednie arkusze informacyjne. ell] Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki mand=2 towarowe w tym materiale są własnością odpowiednich spółek. Nazwa Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszelkie prawa zastrzeżone nfile=explorer.exe,3 skbar] Danfoss LPM Sp. z o.o. mand=toggledesktop Tuchom Chwaszczyno tel. (48 58) fax: (48 58) lpmpoland@danfoss.com 12 VD.JA.M4.49 Danfoss 11/2006 DH-SMT/SI
