Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 25, 40) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 25, 40) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym"

Transkrypt

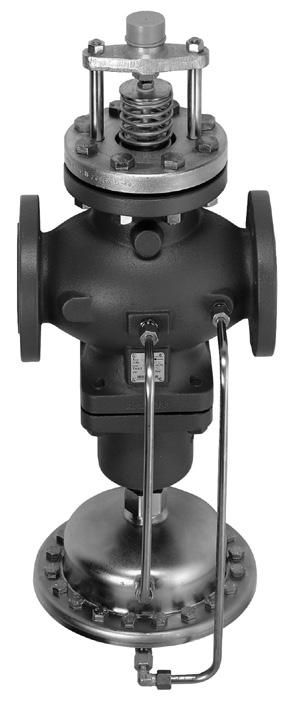

1 Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 5, 40) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym Opis AFQM 6 DN 40, 50 AFQM DN AFQM DN AFQM (6) jest regulatorem przepływu bezpośredniego działania ze zintegrowanym zaworem regulacyjnym, przeznaczonym głównie do stosowania w układach ciepłowniczych. Regulator zamyka się po przekroczeniu nastawionego maksymalnego przepływu. W połączeniu z siłownikami elektrycznymi AMV(E) firmy Danfoss może być regulowany przez zastosowaniu elektronicznych regulatorów ECL. Regulator wyposażony jest w zawór regulacyjny z nastawnym elementem dławiącym, łącznik siłownika elektrycznego i siłownik z jedną membraną regulacyjną. Zawory regulacyjne są hydraulicznie: - nieodciążone (AFQM 6 DN 40 50) - odciążone (AFQM DN 65 50). Regulatory są stosowane w połączeniu z siłownikami elektrycznymi firmy Danfoss: AFQM 6 i AFQM PN 5 z - AMV(E) AMV(E) 413 ze spężynową funkcją bezpieczeństwa - AMV(E) AMV(E) 613 ze spężynową funkcją bezpieczeństwa - AMV(E) 613 H ze spężynową funkcją bezpieczeństwa i ręcznym trybem pracy AFQM PN 16 DN z - AMV(E) 55, 56 AFQM PN 16 DN z - AMV(E) 85, 86 AFQM 6 i AFQM PN 5 w połączeniu z AMV(E) 413 lub AMV(E) 613 zostały zatwierdzone zgodnie z normą DIN Dane podstawowe: DN k VS m 3 /h Zakres przepływu:, 40 m 3 /h PN 16, 5 (PN 40 dostępne na specjalne zamówienie) Mierniczy spadek ciśnienia Δpb: 0, lub 0,5 bara Temperatura: - Woda obiegowa/wodny roztwór glikolu do 30%: C dla DN C dla DN Króćce: - Kołnierzowe DEN-SMT/SI VD.LR.A4.49 Danfoss 01/013 1

2 Zamawianie Przykład: regulator przepływu ze zintegrowanym zaworem regulacyjnym, DN 65, k vs 50, PN 16, dławik Δp b 0, bara, t max 150 C; kołnierz - 1 regulator AFQM DN 65, nr kat.: 003G6056 Dostarczany regulator jest kompletnie zmontowany, łącznie z rurkami impulsowymi pomiędzy zaworem a siłownikiem. Siłownik elektryczny AMV(E) należy zamawiać oddzielnie. AFQM 6 regulator Rysunek AFQM regulator Rysunek DN k VS m 3 /h PN Połączenie Nr katalogowy G G1083 Kołnierz zg. z EN G G1085 DN k VS Nr katalogowy PN Połączenie (m 3 /h) ΔP b =0, bar ΔP b =0,5 bar 003G G G G G G G G G G Kołnierz zg. z EN G G G G G G G G1091 Części zamienne Rysunek Typ DN k VS (m 3 /h) Nr kat. Wkład zaworu reg.bezp.dział. 65/80 50/80 065B /15 15/ B795 Wkład zaworu regulacyjnego ( ster.sił. elekt.) B B973 Typ Do regulatora PN Δp b (bar) Nr kat. AFQM 6 16, 5, G104 0, Siłownik 003G106 AFQM 16, 5 0,5 003G107 VD.LR.A4.49 Danfoss 01/013 DEN-SMT/SI

3 Dane techniczne AFQM 6 zawór Średnica nominalna DN Wartość k VS Zakres maks. nastawy przepływu p b 1) = 0, bara 0 3 od m 3 /h, 3, do Skok mm 8 1 Zakres regulacji > 1:0 Charakterystyka regulacji liniowa Współczynnik kawitacji, z 0,55 0,5 Wyciek wg. normy IEC 534 % k VS 0,01 Ciśnienie nominalne PN 16, 5, 40 Min. różnica ciśnień patrz uwaga ) Max. różnica ciśnienia PN 16 bar 16 Max. różnica ciśnień PN 5, 40 0 Czynnik woda obiegowa/wodny roztwór glikolu do 30% ph czynnika Min.7, max.10 Temperatura czynnika C 150 Połączenie Materiały Korpus zaworu PN 16 PN 5 kołnierz żeliwo szare EN-GJL-50 (GG-5) żeliwo sferoidalne EN-GJS LT (GGG-40,3) PN 40 staliwo EN-GP-40-GH (GS-C 5) Gniazdo zaworu DP, CV stal nierdzewna, nr mat.: Grzybek zaworu DP, CV stal nierdzewna, nr mat.: Uszczelnienie DP Uszczelnienie CV Odciążenie hydrauliczne Wkład zaworu reg. (ster. sil. elekt) - EPDM metal Wkład zaworu reg. bezp. dział. Mieszek (stal nierdzewna, nr mat ) Uwaga: DP regulator różnicy ciśnień, CV zawór regulacyjny 1) p b - różnica ciśnień na dławiku ) Zależy od wielkości przepływu i wartości k VS ; Dla Q set = Q max. -> p min. 0,5 bara; Dla Q set < Q max. -> p min Q k VS pb Siłownik Typ DN Powierzchnia robocza siłownika cm 50 Ciśnienie nominalne 5 bar Mierniczy spadek ciśnienia ( na dławiku) ΔP b 0, Materiały Obudowa stal nierdzewna, nr mat.: Membrana EPDM Rurka impulsowa rurka ze stali nierdzewnej Ø 10 0,8 mm DEN-SMT/SI VD.LR.A4.49 Danfoss 01/013 3

4 Dane techniczne (ciąg dalszy) AFQM zawór Średnica nominalna DN Wartość k VS m 3 /h Zakres maks. nastawy przepływu p b 1) = 0, bara p b 1) = 0,5 bara od 5.6 8,0 1, do m 3 /h od 5.6 8,0 1, do Skok mm Zakres regulacji 1:0 1:5 1:30 Charakterystyka regulacji liniowa Współczynnik kawitacji, z 0,5 0,4 0,35 0,3 0,3 0, 0, Wyciek wg. normy IEC 534 % k VS 0,01% k VS Ciśnienie nominalne PN 16, 5 16 Min. różnica ciśnień patrz uwaga ) Max. różnica ciśnienia PN 16 bar Max. różnica ciśnienia PN Czynnik Woda obiegowa/wodny roztwór gliko lu do 30% ph czynnika Min.7, max.10 Temperatura czynnika C Połączenie Materiały Korpus zaworu PN 16 PN 5 kołnierz żeliwo szare EN-GJL-50 (GG-5) żeliwo sferoidalne EN-GJS LT (GGG-40,3) Gniazdo zaworu DP, CV stal nierdzewna, nr mat.: Grzybek zaworu DP, CV stal nierdzewna, nr mat.: stal nierdzewna, nr mat.: Uszczelnienie DP, CV EPDM - Odciążenie hydrauliczne Wkład zaworu reg. (ster. sił. elekt.) Wkład zaworu reg. bezp. dział. Mieszek (stal nierdzewna, nr mat ) Tłok Membrana (EPDM) Uwaga: DP regulator różnicy ciśnień, CV zawór regulacyjny 1) p b - różnica ciśnień na dławiku ) Zależy od wielkości przepływu i wartości k VS ; Dla Q nastawy = Q max. -> p min. 0,5 bara; Dla Q nastawy < Q max. -> p min Q k VS pb AFQM siłownik Typ DN Powierzchnia robocza siłownika cm 50 Ciśnienie nominalne 16 or 5 bar Mierniczyspadek ciśnienia (na dławiku) p b 0, or 0,5 Materiały Obudowa stal nierdzewna, nr mat.: Membrana EPDM Rurka impulsowa rurka ze stali nierdzewnej Ø 10 0,8 mm 4 VD.LR.A4.49 Danfoss 01/013 DEN-SMT/SI

5 Przykłady zastosowania - Montaż na rurociągu powrotnym Układ ogrzewania podłączony bezpośrednio Układ ogrzewania podłączony pośrednio - Montaż na rurociągu zasilającym Układ ogrzewania podłączony bezpośrednio Układ ogrzewania podłączony pośrednio Pozycje montażu DN T max. 10 C Regulatory mogą być montowane z łącznikiem siłownika elektrycznego skierowanym poziomo lub w górę. DN T max. 10 C DN T max. > 10 C DN Regulatory mogą być montowane z łącznikiem siłownika elektrycznego skierowanym w górę. Siłownik elektryczny Uwaga! Należy także stosować się do wytycznych dotyczących sposobu montażu siłowników elektrycznych AMV(E). Iinformacje są zawarte w Arkuszach informacyjnych siłowników. DN T max. > 10 C DN DEN-SMT/SI VD.LR.A4.49 Danfoss 01/013 5

6 Zależność ciśnienia od temperatury PN 16 obszar roboczy EN-GJL-50 (GG-5) t( o C) 140 (dla DN ) Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zgodnie z normą EN 109-) PN 5 obszar roboczy EN-GJS-400 (GGG-40.3) Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zg. z normą EN 109-). PN 40 obszar roboczy EN-GP-40-GH (GS-C 5) Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zg. z normą EN 109-1). 6 VD.LR.A4.49 Danfoss 01/013 DEN-SMT/SI

7 Wykres przepływu Wykres doboru i nastawy Zależność pomiędzy rzeczywistym przepływem a liczbą obrotów ogranicznika przepływu. Podane wartości są przybliżone. skok [mm] DN 50 k VS 400 DN 150 k VS 80 DN 00 k VS 30 DN 15 k VS 160 DN 100 k VS 15 przepływ DN 50 k VS 3 DN 65 k VS 50 DN 80 k VS 80 przepływ DN 40 k VS 0 liczba obrotów 1 = 360º Przepływ może być regulowany poprzez obracanie śruby elementu dławiącego zgodnie z ruchem wskazówek zegara, jak pokazano na tym wykresie. Pokazano przepływ wody przy różnicy ciśnień na elemencie dławiącym 0, bara (0 kpa) i na regulatorze od 0,5 bara (50 kpa) do max. różnicy ciśnień. DEN-SMT/SI VD.LR.A4.49 Danfoss 01/013 7

8 Wykres przepływu Wykres doboru i nastawy Zależność pomiędzy rzeczywistym przepływem a liczbą obrotów ogranicznika przepływu. Podane wartości są przybliżone. skok [mm] DN 50 k VS 400 DN 00 k VS 30 DN 150 k VS 80 DN 15 k VS 160 DN 100 k VS 100 DN 80 k VS 80 przepływ DN 65 k VS 50 przepływ liczba obrotów 1 = 360º Przepływ może być regulowany poprzez obracanie śruby elementu dławiącego zgodnie z ruchem wskazówek zegara, jak pokazano na tym wykresie. Pokazano przepływ czynnika przy różnicy ciśnień na elemencie dławiącym 0,5 bara (50 kpa) i na regulatorze od 0,5 bara (50 kpa) do max. różnicy ciśnień. 8 VD.LR.A4.49 Danfoss 01/013 DEN-SMT/SI

9 Dobór - Układ ogrzewania podłączony bezpośrednio Przykład 1 Zawór regulacyjny z siłownikiem (MCV) dla obiegu podmieszania w układach ogrzewania podłączonych bezpośrednio wymaga różnicy ciśnień 0, bara (0 kpa) i przepływu mniejszego niż 800 l/h. Dane: Q max. = 8,0 m 3 /h (8000 l/h) p min. = 0,8 bara (80 kpa) 1) * p obiegu = 0,1 bara (10 kpa) p MCV = 0, bara (0 kpa), wymagane * Uwaga: 1) Różnica ciśnień Δp obiegu odpowiada wymaganej wysokości podnoszenia pompy obiegowej i nie jest uwzględniana przy doborze regulatora AFQM. Całkowita strata ciśnienia (dyspozycyji ciśnieniowej) na regulatorze wynosi: p AFQM,A = p min. p AFQM,A = 0,8 bar (80 kpa) Ewentualne straty ciśnienia w rurociągach, armaturze odcinającej, ciepłomierzach itp. nie zostały uwzględnione. Na podstawie wykresu przepływu (strona 7) wybrano regulator z najmniejszą możliwą wartością kvs, uwzględniając przy wyborze dostępne zakresy przepływu. k VS = 0 m 3 /h Minimalna wymagana różnica ciśnień na wybranym regulatorze obliczana jest ze wzoru: p AFQM,MIN Q k max VS p MCV p AFQM,MIN = 0,36 bara (36 kpa) p AFQM,A > p AFQM,MIN 0,8 bara > 0,36 bara 8,0 0 0, Rozwiązanie: W przykładzie wybrano regulator AFQM 6 DN 40 o wartości kvs 0 i zakresie nastawy przepływu, - 11 m3/h. AFQM obiegu p AFQM AFQM obiegu p AFQM DEN-SMT/SI VD.LR.A4.49 Danfoss 01/013 9

10 Dobór (ciąg dalszy) - Układ ogrzewania podłączony pośrednio Przykład Zawór regulacyjny z siłownikiem (MCV) dla układu ogrzewania podłączonego pośrednio wymaga różnicy ciśnień 0, bara (0 kpa) i przepływu mniejszego niż 000 l/h. Dane: Q max. = m 3 /h (.000 l/h) p min. = 0,8 bara (80 kpa) p wymiennika = 0,1 bara (10 kpa) p MCV = 0, bara (0 kpa), wymagane Całkowita strata ciśnienia (dyspozycji ciśnieniowej) na regulatorze wynosi: p AFQM,A = p min. p wymiennika = 0,8 0,1 p AFQM,A = 0,7 bara (70 kpa) Ewentualne straty ciśnienia w rurociągach, armaturze odcinającej, ciepłomierzach itp. nie zostały uwzględnione. Na podstawie wykresu przepływu (strona 7) wybrano regulator z najmniejszą możliwą wartością kvs, uwzględniając przy wyborze dostępne zakresy przepływu. k VS = 50 m 3 /h Minimalna wymagana różnica ciśnień na wybranym regulatorze obliczana jest ze wzoru: p AFQM,MIN Q k max. VS p MCV p AFQM,MIN = 0,39 bara (39 kpa) p AFQM,A > p AFQM,MIN 0,7 bara > 0,39 bara 50 0, Rozwiązanie: W przykładzie wybrano regulator AFQM DN 65 o wartości kvs 50 i zakresie nastawy przepływu 5,6-8 m3/h. AFQM wymiennika p AFQM AFQM wymiennika p AFQM 10 VD.LR.A4.49 Danfoss 01/013 DEN-SMT/SI

11 Budowa 1. Korpus zaworu. Wkład zaworu regulacyjnego 3. Nastawny element dławiący 4. Trzpień zaworu regulacyjnego 5. Gniazdo zaworu 6. Siłownik różnicy ciśnień 7. Membrana regulacji przepływu 8. Wbudowana sprężyna regulacji wielkości przepływu 9. Zawór bezpieczeństwa 10. Wkład zaworu 11. Grzybek zaworu hydraulicznie odciążony 1. Trzpień zaworu 13. Mieszki do odciążenia grzybka zaworu 14. Membrana do odciążenia grzybka zaworu 15. Rurka impulsowa 16. Nakrętka łącząca 17. Górna obudowa membrany 18. Dolna obudowa membrany 19. Obudowa 0. Mieszek do odciążenia grzybka zaworu reg. bezp. dział PN 5 PN AFQM 6 DN 40, 50 AFQM DN AFQM DN Działanie W wyniku przepływu przez nastawny element dławiący następuje spadek ciśnienia. Wynikowe ciśnienia są przenoszone za pośrednictwem rurek impulsowych do komór siłownika, oddziałując na membranę regulacyjną. Spadek ciśnienia na elemencie dławiącym jest regulowany i ograniczany przez wbudowaną sprężynę regulacji wielkości przepływu. Zawór regulacyjny ( bezp. działania) zamyka się przy rosnącej różnicy ciśnień i otwiera, gdy ta różnica maleje tak, aby ograniczyć maksymalny przepływ do wartości nastawionej. Dodatkowo siłownik elektryczny pracuje w zakresie od zera do maks. nastawionej wartości przepływu, zgodnie z obciążeniem. Regulator AFQM wyposażony jest w zabezpieczenie nadmiarowo-ciśnieniowe, które chroni membranę regulacyjną przed zbyt dużą różnicą ciśnień. DEN-SMT/SI VD.LR.A4.49 Danfoss 01/013 11

12 Ustawienia Wymiary Nastawa przepływu Wartość przepływu jest ustawiana przez regulację położenia elementu dławiącego. Nastawę przepływu można wykonać w sposób przybliżony, przy wykorztsaniu wykresu regulacji przepływu (patrz odpowiednie instrukcje) i/lub dokładniej przy użyciu ciepłomierza. 3 DN L H1 H H3 Mas zaworu (kg) mm AMV(E) 4../AFQM 6 DN 40, 50 AMV(E) 6../AFQM 6 DN 40, 50 H4 H3 AMV(E) 4../AFQM DN 65-15, PN 5 AMV(E) 55, 56/AFQM DN 65-15, PN 16 AMV(E) 6../AFQM DN 65-15, PN 5 AMV(E) 85, 86/AFQM DN , PN 16 DN L H1 H H3 H4 Masa zaworu (kg) mm PN 16 PN , , , , VD.LR.A4.49 Produced by Danfoss A/S 01/013
