Regulatory pilotowe (PN 16, 25, 40)

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Regulatory pilotowe (PN 16, 25, 40)"

Transkrypt

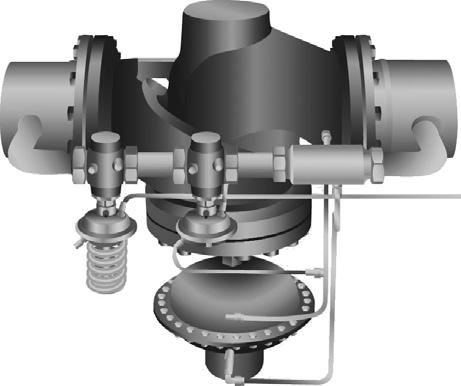

1 Arkusz informacyjny Regulatory pilotowe (PN, 25, 40) PCV montaż na rurociągu zasilającym lub powrotnym; regulacja nastawy Opis Dane podstawowe : DN ) k VS m 3 /h PN, 25, 40 Temperatura: - Woda obiegowa/wodny roztwór glikolu do 30 %: C - Para wodna: C Króćce: - Regulator pilotujący: gwint zewnętrzny (złączki do wspawania) lub kołnierz - Regulator główny: kołnierz Szczegółowe informacje podano w sekcjach: Dane techniczne oraz 2) Regulatory o mniejszych średnicach nominalnych dostępne są na specjalne zamówienie PCV jest regulatorem różnicy ciśnień bezpośredniego działania wykorzystywanym głównie w sieciach cieplnych, instalacjach chłodzenia, a także w instalacjach przemysłowych. Regulator składa się z zamontowanego na rurociągu głównym regulatora głównego oraz z zamontowanych na obejściu: regulatora pilotującego i elementu sterującego. Funkcję regulacyjną regulatora PCV określa funkcja regulacyjna regulatora pilotującego. stawa jest ustalana na regulatorze pilotującym. Typy regulatorów Do wody: Regulator różnicy ciśnień PCVP...strona 5 Reduktor ciśnienia PCVD...strona 7 Reduktor ciśnienia z funkcją bezpieczeństwa PCVSD...strona 9 Regulator upustowy ciśnienia PCVA...strona 11 Regulator upustowy ciśnienia z funkcją bezpieczeństwa PCVSA...strona 13 Regulator przepływu PCVQ...strona 15 Regulator różnicy ciśnień i przepływu PCVPQ...strona 17 Cechy: - szeroki zakres możliwości regulacyjnych w wyniku kombinacji regulatorów pilotujących; - duża elastyczność: zmiana/dodawanie funkcji regulacyjnych dzięki zmianie/dodawaniu regulatorów pilotujących; - wyjątkowo wysoki zakres regulacji (patrz tabela dzięki niewielkiemu minimalnemu przepływowi przez regulator pilotujący (wartość k VS ) oraz dużemu przepływowi przez regulator główny (k VS ); - mały zakres proporcjonalności (Xp): skok zaworu regulatora pilotującego jest znacznie mniejszy od skoku zaworu regulatora głównego; - relatywnie małe wymiary gabarytowe w porównaniu z rozwiązaniami standardowymi (dotyczy to zwłaszcza wysokości siłownika ciśnieniowego ze sprężyną nastawczą); - wyższa przepustowość zaworów o średnicach DN w porównaniu z rozwiązaniami standardowymi; - wysoka stabilność regulacji; - płynne działanie; - zastosowania wymagające funkcji bezpieczeństwa; - zastosowania wodne i parowe (na specjalne zamówienie). Do pary wodnej: Reduktor ciśnienia pary PCVDS...strona 19 Dane dotyczące zaworu dławiącego podano na stronie 20. Tab. 1 DN Zakres regulacji 0 300: : : : : 1 DEN-SMT/SI VD.JA.M5.49 Danfoss 05/2012 1

2 Arkusz informacyjny Regulatory pilotowe (PN, 25, 40) Działanie Ciśnienia panujące w rurociągu na wlocie do regulatora głównego (+p) oraz w elemencie sterującym (-p) są przenoszone poprzez rurki impulsowe do komór siłownika i oddziałują na membranę regulacyjną. W przypadku niewielkich przepływów regulator główny pozostaje zamknięty, a regulacja jest wykonywana wyłącznie przez regulator pilotujący. Wraz ze wzrostem przepływu w elemencie sterującym tworzy się podciśnienie. Podciśnienie to oddziałuje na membranę siłownika głównego i powoduje otwarcie regulatora głównego. p Element sterujący Zawór dławiący Obejście p Zawór główny Regulator główny Siłownik główny Regulator pilotujący Dane techniczne Aby uzyskać dane techniczne regulatorów pilotujących, należy zapoznać się z odpowiednim arkuszem informacyjnym. Zawór główny Średnica nominalna DN Wartość k VS m 3 /h 125 (0) 0 (125) 320 (230) 450 (320) 630 (420) Współczynnik kawitacji, z 0,4 0,35 0,3 0,2 0,2 Przeciek wg. IEC 534 0,05% współczynnika k VS Ciśnienie nominalne PN, 25, 40 Maksymalna różnica ciśnień Minimalna różnica ciśnień bar 0,5 Minimalne ciśnienie statyczne 1,5 Czynnik VFG 2(, VFQ 2( Woda obiegowa/wodny roztwór glikolu do 30% VFGS 2 Para wodna ph czynnika Min. 7, max VFG 21, VFQ 21 PN, 25, C C Temperatura czynnika VFG 2, VFQ 2 PN, 25, C 2) VFGS 2 PN VFGS 2 PN 25, C 2) Regulator główny Kołnierz Króćce Gwint zewnętrzny Regulator pilotowy (złączki do wspawania) i kołnierz Kołnierz Masa PN kg PN 25 / PN Materiały Korpus zaworu Gniazdo zaworu Grzybek zaworu Uszczelnienie VFG 2(, VFQ 2( PN PN 25 Żeliwo sferoidalne EN-GJS LT (GGG-40,3) Żeliwo szare EN-GJL-250 (GG-25) Staliwo EN-GP-240-GH (GS-C 25) PN 40 Staliwo EN-GP-240-GH (GS-C 25) 2) Stal nierdzewna, nr mat Stal nierdzewna, nr mat Stal nierdzewna, nr mat Stal nierdzewna, nr mat VFGS 2 Stal nierdzewna, nr mat VFG 21, VFQ 21 VFG 2, VFGS 2 EPDM Odciążenie hydrauliczne Mieszek 3) Membrana 4) (T maks. 140 C) Mieszek 3) (T maks. 300 C) Zawory z wbudowanym rozdzielaczem przepływu, zapewniającym redukcję hałasu 2) specjalne zamówienie 3) Stal nierdzewna, nr mat ) EPDM Metal 2 VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

3 Arkusz informacyjny Regulatory pilotowe (PN, 25, 40) Dane techniczne Aby uzyskać dane techniczne regulatorów pilotujących, należy zapoznać się z odpowiednim arkuszem informacyjnym. Siłownik główny Dla zaworu głównego DN Rozmiar siłownika cm Maksymalne ciśnienie robocze 25, 25 Spadek ciśnienia na ograniczniku przepływu p b bar 0,2/0,5 Zakresy nastawy różnicy ciśnień 0,2-1,0 / 0,3-2,0 / 1-5 / 3-12 Masa kg Materiały Obudowa Stal nierdzewna, nr mat Membrana regulacyjna EPDM Rurka ze stali nierdzewnej Ø 0,8 mm Liczba zaworów dławiących (zamontowanych na rurkach impulsowych) 1 2 Definiowane przez regulator pilotujący Element sterujący Dla zaworu głównego DN Średnica elementu sterującego DN Króćce przy VFG 2(, VFQ 2( Końcówka do spawania Kołnierz przy VFGS 2 Kołnierz Maksymalne ciśnienie przy VFG 2(, VFQ 2( 25 robocze przy VFGS 2 40 dla wody 3,2 6,6 Masa dla pary kg wodnej 7,0 7,1 Materiały Materiał korpusu przy VFG 2(, VFQ 2( Czerwony brąz, nr mat przy VFGS 2 Stal, nr mat Rurka ze stali nierdzewnej Ø 0,8 mm Sposób montażu Zarówno regulator główny, jak i regulator pilotujący muszą być montowane wyłącznie na rurociągach poziomych, z siłownikiem ciśnieniowym skierowanym w dół. DEN-SMT/SI VD.JA.M5.49 Danfoss 05/2012 3

4 Arkusz informacyjny Regulatorye pilotowe (PN, 25, 40) Zależność ciśnienia od temperatury Obszar roboczy znajduje się poniżej linii P-T i kończy się przy Tmax. w przypadku każdego zaworu. EN-GJL-250 (GG-25) 120 Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zg. z EN 92-2) EN-GJS LT (GGG-40,3 LT) Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zg. z EN 92-2) 120 GP240GH (GS-C25) Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zg. z EN 92-4 VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

5 Arkusz informacyjny Pilotowy regulator różnicy ciśnień PCVP (PN, 25, 40) PCVP Pilotowy regulator różnicy ciśnień (PN, 25, 40) Montaż na rurociągu powrotnym Regulator główny T max. = 150 C / 140 C Element sterujący Regulator pilotujący Montaż na rurociągu zasilającym Regulator główny T max. = 200 C Element sterujący Regulator pilotujący Przykład 1: Pilotowy regulator różnicy ciśnień; DN 0; k VS 125; PN ; zakres nastawy 0,2-1,0 bar; t max. 150 C; kołnierz; PCV-VFG 21 DN 0 : 003G1573 AVP DN 25 : 003H złączki do wspawania DN 25 : 003H69-1 zestaw do montażu rurki : DN Zestaw montażowy PCV-VFG 21 regulator główny, element sterujący, zawór dławiący, rurki impulsowe DN k VS t max. Δp max. (mm) (m 3 /h) ( C) G G G Kołnierz EN G1524 DN Stal nierdzewna Regulator pilotujący również musi być na PN 40 Regulator pilotujący AVP 40 Ø mm Ø mm Ø 0, mm zamówienie DN k VS t max. (mm) (m 3 /h) ( C) 25 8, Złączki do wspawania DN 25 Walcowy gwint zewnętrzny, zgodnie z DIN ISO 228/1 G 1¼ A Zakres nastawy Δp Δp max. 0,2-1,0 003H6319 0,3-2,0 003H zamówienie 003H69 Zestaw do montażu rurki 2) W przypadku regulatora pilotującego PN 40 zamiast regulatora AVP należy zastosować regulator AFP VFG 2 PN 40 DN 25 2) Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego DEN-SMT/SI VD.JA.M5.49 Danfoss 05/2012 5

6 Arkusz informacyjny Pilotowy regulator różnicy ciśnień PCVP (PN, 25, 40) Przykład 2: Pilotowy regulator różnicy ciśnień; DN 150; k VS 320; PN ; zakres nastawy 0,2-1,0 bar; t max. 140 C; kołnierz; PCV-VFG 21 DN 150 : 003G1505 AVP DN 40 : 003H zestaw do montażu rurki : DN Zestaw montażowy PCV-VFG 21 regulator główny, element sterujący, zawory dławiące, rurki impulsowe DN k VS t max. Δp max. (mm) (m 3 /h) ( C) G1505 DN G G Kołnierz EN G G G1527 Ø mm Ø mm Stal nierdzewna Ø 0, mm DN Zestaw montażowy PCV-VFG 2 regulator główny, element sterujący, zawory dławiące, naczynia kondensacyjne, rurki impulsowe Δp max. DN k VS t max. (mm) (m 3 /h) ( C) Kołnierz EN DN 40 3,0 l (2 ) Ø mm Stal nierdzewna Ø 0, mm Regulator pilotujący z naczyniami kondensacyjnymi również musi być na PN 40 zamówienie zamówienie zamówienie 2) Regulator pilotujący AVP DN k VS t max. Zakres nastawy Δp Δp max. (mm) (m 3 /h) ( C) 0,2-1,0 003H Kołnierz EN ,3-2,0 003H zamówienie Zestaw do montażu rurki 3) W przypadku regulatora pilotującego PN 40 zamiast regulatora AVP należy zastosować regulator AFP VFG 2 PN 40 DN 40 2) W przypadku temperatur Tmax. = C zamiast regulatora AVP należy zastosować regulator AFP VFG 2 PN /25/40 DN 40, przedłużacz trzpienia ZF4 lub ZF5 oraz dwa naczynia kondensacyjne V3 3) Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego 6 VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

7 Arkusz informacyjny Pilotowy reduktor ciśnienia PCVD (PN, 25, 40) PCVD Pilotowy reduktor ciśnienia (PN, 25, 40) Regulator główny T max. = 150 C / 140 C Element sterujący Regulator pilotujący T max. = 200 C Przykład 1: Pilotowy reduktor ciśnienia; DN 0; k VS 125; PN ; zakres nastawy 1-5 bar; t max. 150 C; kołnierz; PCV-VFG 21 DN 0 : 003G1573 AVD DN 25 : 003H złączki do wspawania DN 25 : 003H69-1 zestaw do montażu rurki : DN Zestaw montażowy PCV-VFG 21 regulator główny, element sterujący, zawór dławiący, rurki impulsowe DN k VS t max. Δp max. (mm) (m 3 /h) ( C) G G G Kołnierz EN G DN 25 Stal nierdzewna Regulator pilotujący również musi być na PN 40 Regulator pilotujący AVD Ø mm Ø mm Ø 0, mm zamówienie DN k VS t max. (mm) (m 3 /h) ( C) Walcowy gwint 25 8, zewnętrzny, zgodnie z DIN ISO 228/1 Złączki do wspawania DN 25 G 1¼ A Zakres nastawy Δp Δp max H H H69 Zestaw do montażu rurki 2) W przypadku regulatora pilotującego PN 40 zamiast regulatora AVD należy zastosować regulator AFD VFG 2 PN 40 DN 25 2) Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego DEN-SMT/SI VD.JA.M5.49 Danfoss 05/2012 7

8 Arkusz informacyjny Pilotowy reduktor ciśnienia PCVD (PN, 25, 40) Przykład 2: Pilotowy reduktor ciśnienia; DN 150; k VS 320; PN ; zakres nastawy 1-5 bar; t max. 140 C; kołnierz; PCV-VFG 21 DN 150 : 003G1505 AVD DN 40 : 003H zestaw do montażu rurki : DN Zestaw montażowy PCV-VFG 21 regulator główny, element sterujący, zawory dławiące, rurki impulsowe DN k VS t max. Δp max. (mm) (m 3 /h) ( C) G1505 DN G G Kołnierz EN G G G1527 Stal nierdzewna Ø mm Ø mm Ø 0, mm DN Zestaw montażowy PCV-VFG 2 regulator główny, element sterujący, zawory dławiące, naczynia kondensacyjne, rurki impulsowe Δp max. DN k VS t max. (mm) (m 3 /h) ( C) Kołnierz EN DN ,0 l (2 ) Ø mm Stal nierdzewna Ø 0, mm Regulator pilotujący z naczyniem kondensacyjnym również musi być na PN 40 zamówienie zamówienie zamówienie Regulator pilotujący AVD 2) DN k VS t max. Zakres nastawy Δp Δp max. (mm) (m 3 /h) ( C) H Kołnierz EN H6663 Zestaw do montażu rurki 3) W przypadku regulatora pilotującego PN 40 zamiast regulatora AVD należy zastosować regulator AFD VFG 2 PN 40 DN 40 oraz jedno naczynie kondensacyjne V3 2) W przypadku temperatur Tmax. = C zamiast regulatora AVD należy zastosować regulator AFD VFG 2 PN /25/40 DN 40, przedłużacz trzpienia ZF4 lub ZF5 oraz jedno naczynie kondensacyjne V3 3) Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego 8 VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

9 Arkusz informacyjny Pilotowy reduktor ciśnienia z funkcją bezpieczeństwa PCVSD (PN, 25) PCVSD Pilotowy reduktor ciśnienia z funkcją bezpieczeństwa (PN, 25) Regulator główny T max. = 150 C / 140 C Element sterujący Regulator pilotujący Przykład 1: Pilotowy reduktor ciśnienia z funkcją bezpieczeństwa; DN 0; k VS 125; PN ; zakres nastawy 1-5 bar; t max. 150 C; kołnierz; PCV-VFG 21 DN 0 : 003G1573 SAVD DN 25 : 003H złączki do wspawania DN 25 : 003H69-1 zestaw do montażu rurki : DN Zestaw montażowy PCV-VFG 21 regulator główny, element sterujący, zawór dławiący, rurki impulsowe DN k VS t max. Δp max. (mm) (m 3 /h) ( C) G G Kołnierz EN G G1524 Ø mm DN 25 Ø mm Stal nierdzewna Ø 0, mm Regulator pilotujący SAVD DN k VS t max. (mm) (m 3 /h) ( C) Walcowy gwint 25 8, zewnętrzny, zgodnie z DIN G 1¼ A ISO 228/1 Zakres nastawy Δp Δp max H H6701 Złączki do wspawania DN H69 Zestaw do montażu rurki Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego DEN-SMT/SI VD.JA.M5.49 Danfoss 05/2012 9

10 Arkusz informacyjny Pilotowy reduktor ciśnienia z funkcją bezpieczeństwa PCVSD (PN, 25) Przykład 2: Pilotowy reduktor ciśnienia z funkcją bezpieczeństwa; DN 150; k VS 320; PN ; zakres nastawy 1-5 bar; t max. 140 C; kołnierz; PCV-VFG 21 DN 150 : 003G1505 SAVD DN 40 : 003H zestaw do montażu rurki : DN Zestaw montażowy PCV-VFG 21 regulator główny, element sterujący, zawory dławiące, rurki impulsowe DN k VS t maks. Δp maks. (mm) (m 3 /h) ( C) G G G Kołnierz EN G G G1527 DN 40 Ø mm Ø mm Stal nierdzewna Ø 0, mm Regulator pilotowy SAVD DN k VS t maks. Zakres nastawy Δp Δp maks. (mm) (m 3 /h) ( C) H Kołnierz EN H6709 Zestaw do montażu rurki Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego fabrycznie) na połaczenie za pośrednictwem króćca zewnętrznego VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

11 Arkusz informacyjny Pilotowy regulator upustowy ciśnienia PCVA (PN, 25, 40) PCVA Pilotowy regulator upustowy ciśnienia (PN, 25, 40) Regulator główny T max. = 150 C / 140 C Element sterujący Regulator pilotujący T max. = 200 C Przykład 1: Pilotowy regulator upustowy ciśnienia; DN 0; k VS 125; PN ; zakres nastawy 1-4,5 bar; t max. 150 C; kołnierz; PCV-VFG 21 DN 0 : 003G1573 AVA DN 25 : 003H66-1 złączki do wspawania DN 25 : 003H69-1 Zestaw do montażu rurki : DN Zestaw montażowy PCV-VFG 21 regulator główny, element sterujący, zawór dławiący, rurki impulsowe DN k VS t max. Δp max. (mm) (m 3 /h) ( C) G G G Kołnierz EN G DN 25 Stal nierdzewna Regulator pilotujący również musi być określony jako PN 40 Regulator pilotujący AVA Ø mm Ø mm Ø 0, mm zamówienie DN k VS t max. (mm) (m 3 /h) ( C) Walcowy gwint 25 8, zewnętrzny, zgodnie z DIN ISO 228/1 Złączki do wspawania DN 25 G 1¼ A Zakres nastawy Δp Δp max. 1-4,5 003H H H69 Zestaw do montażu rurki 2) W przypadku regulatora pilotującego PN 40 zamiast regulatora AVA należy zastosować regulator AFA VFG 2 PN 40 DN 25 2) Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego DEN-SMT/SI VD.JA.M5.49 Danfoss 05/

12 Arkusz informacyjny Pilotowy regulator upustowy ciśnienia PCVA (PN, 25, 40) Przykład 2: Pilotowy regulator upustowy ciśnienia; DN 150; k VS 320; PN ; zakres nastawy 1-4,5 bar; t max. 140 C; kołnierz; PCV-VFG 21 DN 150 : 003G1505 AVA DN 40 : 003H zestaw do montażu rurki : DN Zestaw montażowy PCV-VFG 21 regulator główny, element sterujący, zawory dławiące, rurki impulsowe DN k VS t max. Δp max. (mm) (m 3 /h) ( C) G G G Kołnierz EN G G G1527 DN 40 Stal nierdzewna Ø mm Ø mm Ø 0, mm DN Zestaw montażowy PCV-VFG 2 regulator główny, element sterujący, zawory dławiące, naczynia kondensacyjne, rurki impulsowe DN k VS t max. (mm) (m 3 /h) ( C) Δp max Kołnierz EN DN ,0 l (2 ) Ø mm Stal nierdzewna Ø 0, mm Regulator pilotujący z naczyniem kondensacyjnym również musi być na PN 40 zamówienie zamówienie zamówienie Regulator pilotujący AVA 2) DN k VS t maks. Zakres nastawy Δp Δp maks. (mm) (m 3 /h) ( C) 1-4,5 003H Kołnierz EN H6630 Zestaw do montażu rurki 2) W przypadku regulatora pilotującego PN 40 zamiast regulatora AVA należy zastosować regulator AFA VFG 2 PN 40 DN 40 oraz jedno naczynie kondensacyjne V3 2) W przypadku temperatur Tmax. = C zamiast regulatora AVA należy zastosować regulator AFA VFG 2 PN /25/40 DN 40, przedłużacz trzpienia ZF4 lub ZF5 oraz jedno naczynie kondensacyjne V3 3) Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połaczenia wewnętrznego (dostarczanego 12 VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

13 Arkusz informacyjny Pilotowy regulator upustowy ciśnienia z funkcją bezpieczeństwa PCVSA (PN, 25) PCVSA Pilotowy regulator upustowy ciśnienia z funkcją bezpieczeństwa (PN, 25) Regulator główny T max. = 150 C / 140 C Element sterujący Regulator pilotujący Przykład 1: Pilotowy regulator upustowy ciśnienia z funkcją bezpieczeństwa; DN 0; k VS 125; PN ; zakres nastawy 1-4,5 bar; t max. 150 C; kołnierz; PCV-VFG 21 DN 0 : 003G regulator pilotujcy SAVA DN 25 : 003H złączki do wspawania DN 25 : 003H69-1 zestaw do montażu rurki : DN Zestaw montażowy PCV-VFG 21 regulator główny, element sterujący, zawór dławiący, rurki impulsowe DN k VS t max. Δp max. (mm) (m 3 /h) ( C) G G Kołnierz EN G G1524 Ø mm DN 25 Ø mm Stal nierdzewna Ø 0, mm Regulator pilotujący SAVA DN k VS t max. (mm) (m 3 /h) ( C) 25 8, Walcowy gwint zewnętrzny, zgodnie z DIN ISO 228/1 G 1¼ A Zakres nastawy Δp Δp max. 1-4,5 003H H6683 Złączki do wspawania DN H69 Zestaw do montażu rurki Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego DEN-SMT/SI VD.JA.M5.49 Danfoss 05/

14 Arkusz informacyjny Pilotowy regulator upustowy ciśnienia z funkcją bezpieczeństwa PCVSA (PN, 25) Przykład 2: Pilotowy regulator upustowy ciśnienia z funkcją bezpieczeństwa; DN 150; k VS 320; PN ; zakres nastawy 1-4,5 bar; t max. 140 C; kołnierz; PCV-VFG 21 DN 150 : 003G1505 SAVA DN 40 : 003H zestaw do montażu rurki : DN Zestaw montażowy PCV-VFG 21 regulator główny, element sterujący, zawory dławiące, rurki impulsowe DN k VS t max. Δp max. (mm) (m 3 /h) ( C) G G G Kołnierz EN G G G1527 DN 40 Stal nierdzewna Ø mm Ø mm Ø 0, mm Regulator pilotujący SAVA DN k VS t max. Zakres nastawy Δp Δp max. (mm) (m 3 /h) ( C) 1-4,5 003H Kołnierz EN H6691 Zestaw do montażu rurki Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego 14 VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

15 Arkusz informacyjny Pilotowy regulator przepływu PCVQ (PN, 25, 40) PCVQ Pilotowy regulator przepływu (PN, 25, 40) Montaż na rurociągu zasilającym lub powrotnym Regulator główny T max. = 150 C / 140 C Element sterujący Regulator pilotujący Przykład 1: Pilotowy regulator przepływu; DN 0; k VS 125; PN ; ogranicznik przepływu p b 0,2 bar; t max. 150 C; kołnierz; PCV-VFQ 21 DN 0 : 003G1533 AVP-F DN 25 : 003H złączki do wspawania DN 25 : 003H69-1 zestaw do montażu rurki : DN Zestaw montażowy PCV-VFQ 21 regulator główny, element sterujący, zawór dławiący, rurki impulsowe DN k VS t max. Δp max. Zakres przepływu (m 3 /h) (mm) (m 3 /h) ( C) Δp b 0,2 bar Δp b 0,5 bar G G Kołnierz EN G G Ø mm DN 25 Ø mm Stal nierdzewna Ø 0, mm Regulator pilotujący również musi być na PN 40 zamówienie Regulator pilotujący AVP-F DN k VS t max. (mm) (m 3 /h) ( C) Walcowy gwint 25 8, zewnętrzny, zgodnie z DIN ISO 228/1 Złączki do wspawania DN 25 G 1¼ A Δp b Δp max. 0,2 003H ,5 003H H69 Zestaw do montażu rurki 2) W przypadku regulatora pilotującego PN 40 zamiast regulatora AVP-F należy zastosować regulator AFP-F VFG 2 PN 40 DN 25 2) Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego DEN-SMT/SI VD.JA.M5.49 Danfoss 05/

16 Arkusz informacyjny Pilotowy regulator przepływu PCVQ Przykład 2: Pilotowy regulator przepływu; DN 150; k VS 320; PN ; ogranicznik przepływu p b 0,2 bar; t max. 140 C; kołnierz; PCV-VFQ 21 DN 150 : 003G1535 AVP-F DN 40 : 003H zestaw do montażu rurki : DN Zestaw montażowy PCV-VFQ 21 regulator główny, element sterujący, zawory dławiące, rurki impulsowe DN k VS t max. Zakres przepływu (m 3 /h) Δp max. (mm) (m 3 /h) ( C) Δp b 0,2 bar Δp b 0,5 bar G G Kołnierz EN G G G G1547 DN 40 Ø mm Ø mm Stal nierdzewna Ø 0, mm Regulator pilotujący AVP-F DN k VS t max. Δp b Δp max. (mm) (m 3 /h) ( C) 0,2 003H Kołnierz EN ,5 003H6391 Zestaw do montażu rurki Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

17 Arkusz informacyjny Pilotowy regulator różnicy ciśnień i przepływu PCVPQ (PN, 25, 40) PCVPQ Pilotowy regulator różnicy ciśnień i przepływu (PN, 25, 40) Montaż na rurociągu powrotnym Regulator główny Element sterujący T max. = 150 C / 140 C Regulatory pilotujący Montaż na rurociągu zasilającym Regulator główny Element sterujący Regulatory pilotujący Przykład 1: Pilotowy regulator różnicy ciśnień i przepływu; DN 0; k VS 125; PN ; zakres nastawy 0,2-1,0 bar; ogranicznik przepływu p b 0,2 bar; t max. 150 C; kołnierz; PCV-VFQ 21 DN 0 : 003G1533 AVP DN 25 : 003H6319 AVP-F DN 25 : 003H złączki do wspawania DN 25 : 003H69-2 zestaw do montażu rurki : DN Zestaw montażowy PCV-VFQ 21 regulator główny, element sterujący, zawór dławiący, rurki impulsowe DN k VS t max. Δp max. Zakres przepływu (m 3 /h) (mm) (m 3 /h) ( C) Δp b 0,2 bar Δp b 0,5 bar G G Kołnierz EN G G Ø mm DN 25 Ø mm Stal nierdzewna Ø 0, mm Regulator pilotujący również musi być na PN 40 Regulator pilotujący AVP do regulacji różnicy ciśnień zamówienie DN k VS t max. (mm) (m 3 /h) ( C) Walcowy gwint 25 8, zewnętrzny, zgodnie z ISO 228/1 Złączki do wspawania DN 25 G 1¼ A Zakres nastawy Δp Δp max. 0,2-1,0 003H6319 0,3-2,0 003H zamówienie 003H69 Zestaw do montażu rurki 2) W przypadku regulatora pilotującego PN 40 zamiast regulatora AVP należy zastosować regulator AFP VFG 2 PN 40 DN 25 2) Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego DEN-SMT/SI VD.JA.M5.49 Danfoss 05/

18 Arkusz informacyjny Pilotowy regulator różnicy ciśnień i przepływu PCVPQ (PN, 25, 40) Regulator pilotujący AVP-F do regulacji przepływu DN k VS t max. (mm) (m 3 /h) ( C) Walcowy gwint 25 8, zewnętrzny, zgodnie z ISO 228/1 Złączki do wspawania DN 25 Zestaw do montażu rurki 2) G 1¼ A Δp b Δp max. 0,2 003H ,5 003H H69 W przypadku regulatora pilotująceg PN 40 zamiast regulatora AVP-F należy zastosować regulator AFP-F VFG 2 PN 40 DN 25 2) Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego Przykład 2: Pilotowy regulator różnicy ciśnień i przepływu; DN 150; k VS 320; PN ; zakres nastawy 0,2-1,0 bar; ogranicznik przepływu p b 0,2 bar; t max. 140 C; kołnierz; PCV-VFQ 21 DN 150 : 003G1535 AVP DN 40 : 003H6373 AVP-F DN 40 : 003H zestaw do montażu rurki : DN Zestaw montażowy PCV-VFQ 21 regulator główny, element sterujący, zawory dławiące, rurki impulsowe DN k VS t max. Zakres przepływu (m 3 /h) Δp max. (mm) (m 3 /h) ( C) Δp b 0,2 bar Δp b 0,5 bar G G Kołnierz EN G G G G1547 DN 40 Ø mm Ø mm Stal nierdzewna Ø 0, mm Regulator pilujący AVP do regulacji różnicy ciśnień DN k VS t max. Zakres nastawy Δp Δp max. (mm) (m 3 /h) ( C) 0,2-1,0 003H6373 0,3-2,0 003H Kołnierz EN zamówienie Zestaw do montażu rurki Zawiera akcesoria do przemontowania rurki na regulatorze pilotowym z połączenia wewnętrznego (dostarczanego fabrycznie) na zpołączeniee za pośrednictwem króćca zewnętrznego Regulator pilotujący AVP-F do regulacji przepływu DN k VS t max. Δp b Δp max. (mm) (m 3 /h) ( C) 0,2 003H Kołnierz EN ,5 003H6391 Zestaw do montażu rurki Zawiera akcesoria do przemontowania rurki na regulatorze pilotującym z połączenia wewnętrznego (dostarczanego 18 VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

19 Arkusz informacyjny Pilotowy reduktor ciśnienia do pary PCVDS (PN, 25, 40) PCVDS Pilotowy reduktor ciśnienia do pary (PN, 25, 40) Regulator główny T max. = 200 C / 300 C Element sterujący czynia kondensacyjne Regulator pilotujący Te regulatory są dostępne na zamówienie. Podczas zamawiania należy określić: czynnik, DN, k VS, PN, zakres nastawy, Tmax., maksymalną różnicę ciśnień DN t max. Czynnika 200 C t max. Czynnika 300 C Zakres nastawy Maks. różnica Zakres nastawy Maks. różnica k VS PN Δp ciśnień Δp max. Δp ciśnień Δp max. (m 3 /h) /25/ Wersja z wbudowanym rozdzielaczem przepływu, zapewniającym redukcję hałasu DEN-SMT/SI VD.JA.M5.49 Danfoss 05/

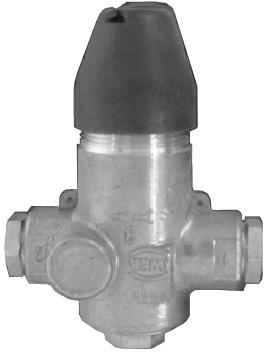

20 Arkusz informacyjny Zawór dławiący Zawór dławiący Zadaniem zaworu dławiącego jest regulacja prędkości przepływu przez rurkę impulsową i w konsekwencji wpływ na czas reakcji regulatora PCV. Wpływ na czas reakcji nie jest w pełni określony i w dużej mierze zależy od warunków zastosowania; może się on znacznie różnić w przypadku różnych zastosowań. Ogólnie: - w wyniku otwierania zaworu (w kierunku zgodnym z ruchem wskazówek zegara) wzrasta czas reakcji regulatora PCV; - w wyniku zamykania zaworu (w kierunku przeciwnym do ruchu wskazówek zegara) zmniejsza się czas reakcji regulatora PCV; Zawór dławiący jest urządzeniem regulacyjnym i odcinającym zamontowanym na rurkach impulsowych podłączonych do głównego siłownika PCV. Liczbę zastosowanych zaworów dławiących podano w tabeli przeznaczonej dla siłownika głównego znajdującej się w sekcji Dane techniczne. W przypadku całkowitego zamknięcia zaworu pełni on rolę zaworu odcinającego. Producent dostarcza zawór dławiący ustawiony w pozycji całkowicie otwartej. Dane podstawowe: DN 4 wykorzystywany w przypadku rurki o średnicy Ø mm Wykres przepływu 6 5 Przepływ [l/min] Skok [mm] = liczba obrotów (1 obrót trzpienia odpowiada skokowi równemu 1 mm) DEN-SMT/SI VD.JA.M5.49 Danfoss 05/

21 Arkusz informacyjny Regulatory pilotowe (PN, 25, 40) Wymiary Zarówno regulator główny, jak i regulator pilotujący muszą być montowane wyłącznie narurociągach poziomych, z siłownikiem ciśnieniowym skierowanym w dół. Rurki impulsowe (poz. 1, 2, 3) są częścią dostawy. Ich kształt zależy od typu regulatora. W przypadku wysokich temperatur (t max. > 150/140 C) muszą być zamontowane naczynia kondensacyjne. Szczegółowe informacje można znaleźć w odpowiednich instrukcjach. Elementy narysowane przerywaną linią NIE są częścią dostawy. Rury (poz. 4) muszą zostać przyspawane w trakcie montażu. PCVP, (S)D, (S)A t max. 150/140; DN L 1 4 Położenie króćca zależy od typu regulatora 1 H 1 H D 1 PCV(P)Q t max. 150/140; DN L H 1 H 3 3 D 1 21 VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

22 Arkusz informacyjny Regulatory pilotowe (PN, 25, 40) Wymiary PCVP, D, A t max. 200; DN L 1 4 Położenie króćca zależy od typu regulatora 1 H 1 H2 2 3 D 1 DN L H H 2 mm H D T max. Rurki impulsowe 200 C 300 C 1 Cu; Ø SS; Ø 0,8 SS; Ø 0,8 3 Cu; Ø 1 DEN-SMT/SI VD.JA.M5.49 Danfoss 05/

23 Arkusz informacyjny Regulatory pilotowe (PN, 25, 40) Wymiary PCV t max. 150/140; DN D 1 A B A ok PCV t max. 150/140; DN ok Rurki, poz. 4: DN 25: rurki Ø 33,7 2,6 DN 40: rurki 48,3 3,2 DN D A mm B VD.JA.M5.49 Danfoss 05/2012 DEN-SMT/SI

24 Arkusz informacyjny Regulatory pilotowe (PN, 25, 40) 24 VD.JA.M5.49 Produced by Danfoss A/S 05/2012
