Arkusz informacyjny. Opis

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Arkusz informacyjny. Opis"

Transkrypt

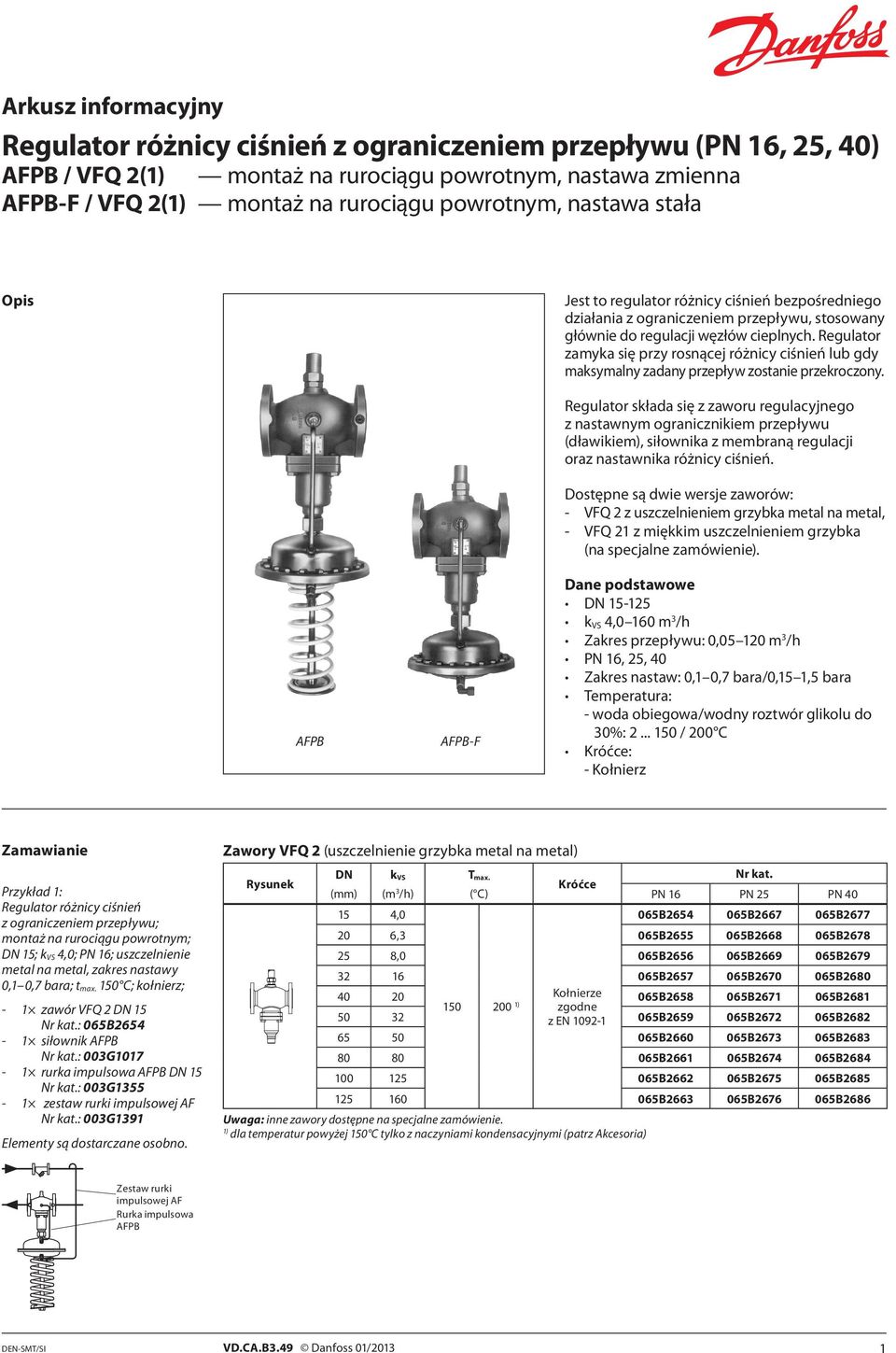

1 Arkusz informacyjny Regulator różnicy ciśnień z ograniczeniem przepływu (PN 16, 25, 40) / VFQ 2(1) montaż na rurociągu powrotnym, nastawa zmienna -F / VFQ 2(1) montaż na rurociągu powrotnym, nastawa stała Opis Jest to regulator różnicy ciśnień bezpośredniego działania z ograniczeniem przepływu, stosowany głównie do regulacji węzłów cieplnych. Regulator zamyka się przy rosnącej różnicy ciśnień lub gdy maksymalny zadany przepływ zostanie przekroczony. -F Regulator składa się z zaworu regulacyjnego z nastawnym ogranicznikiem przepływu (dławikiem), siłownika z membraną regulacji oraz nastawnika różnicy ciśnień. Dostępne są dwie wersje zaworów: - VFQ 2 z uszczelnieniem grzybka metal na metal, - VFQ 21 z miękkim uszczelnieniem grzybka (na specjalne zamówienie). Dane podstawowe DN k VS 4,0 160 m 3 /h Zakres przepływu: 0, m 3 /h PN 16, 25, 40 Zakres nastaw: 0,1 0,7 bara/0,15 1,5 bara Temperatura: - woda obiegowa/wodny roztwór glikolu do 30%: / 200 C Króćce: - Kołnierz Zamawianie Przykład 1: Regulator różnicy ciśnień z ograniczeniem przepływu; montaż na rurociągu powrotnym; DN 15; k VS 4,0; PN 16; uszczelnienie metal na metal, zakres nastawy 0,1 0,7 bara; t max. 150 C; kołnierz; - 1 zawór VFQ 2 DN 15 Nr kat.: 065B siłownik Nr kat.: 003G rurka impulsowa DN 15 Nr kat.: 003G zestaw rurki impulsowej AF Nr kat.: 003G1391 Elementy są dostarczane osobno. Zawory VFQ 2 (uszczelnienie grzybka metal na metal) Rysunek DN k VS T max. Nr kat. Króćce (mm) (m 3 /h) ( C) PN 16 PN 25 PN ,0 065B B B ,3 065B B B ,0 065B B B B B B Kołnierze 065B B B ) zgodne z EN B B B B B B B B B B B B B B B2686 Uwaga: inne zawory dostępne na specjalne zamówienie. 1) dla temperatur powyżej 150 C tylko z naczyniami kondensacyjnymi (patrz Akcesoria) Zestaw rurki impulsowej AF Rurka impulsowa DEN-SMT/SI VD.CA.B3.49 Danfoss 01/2013 1

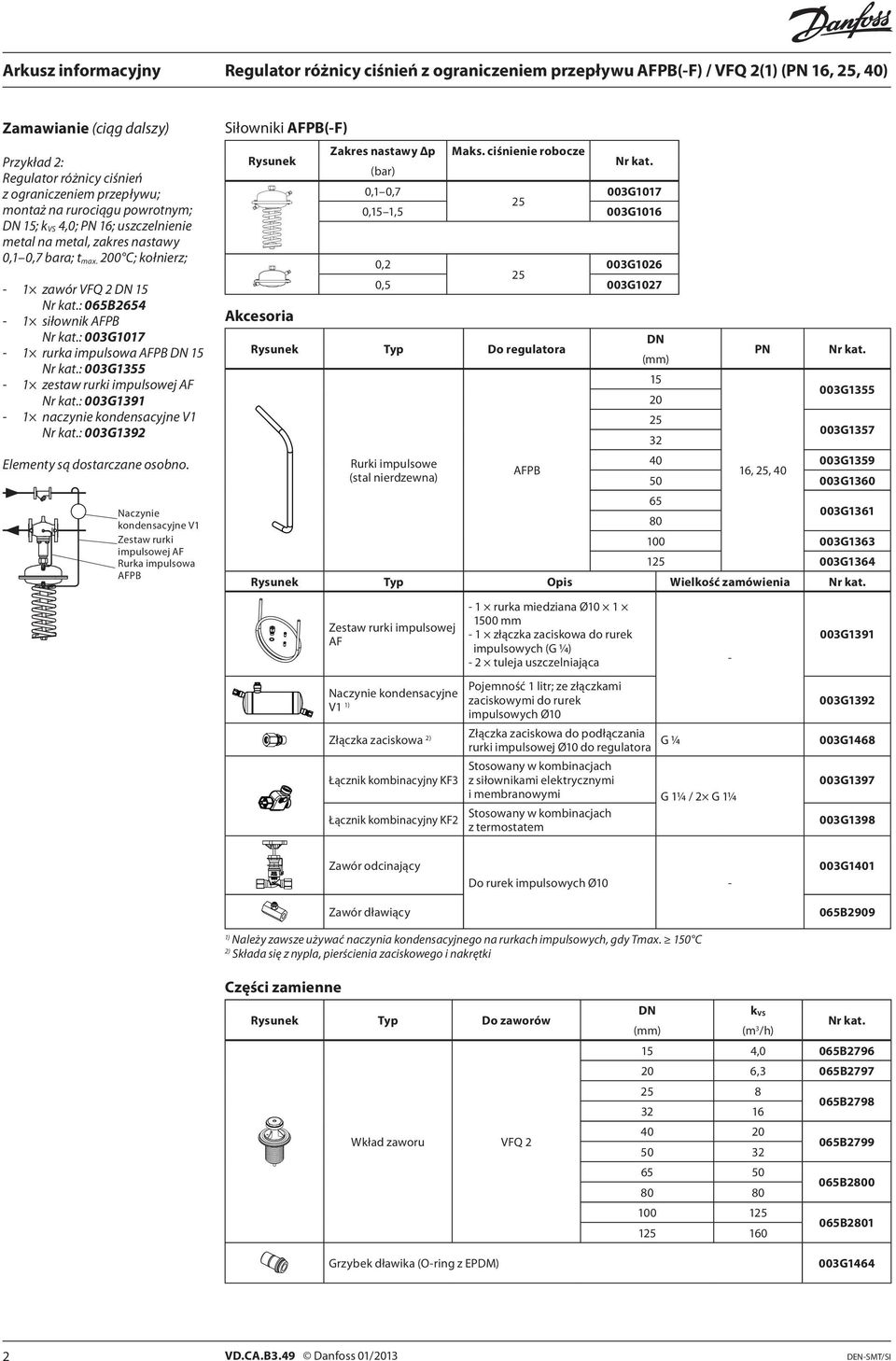

2 Zamawianie (ciąg dalszy) Przykład 2: Regulator różnicy ciśnień z ograniczeniem przepływu; montaż na rurociągu powrotnym; DN 15; k VS 4,0; PN 16; uszczelnienie metal na metal, zakres nastawy 0,1 0,7 bara; t max. 200 C; kołnierz; - 1 zawór VFQ 2 DN 15 Nr kat.: 065B siłownik Nr kat.: 003G rurka impulsowa DN 15 Nr kat.: 003G zestaw rurki impulsowej AF Nr kat.: 003G naczynie kondensacyjne V1 Nr kat.: 003G1392 Elementy są dostarczane osobno. Naczynie kondensacyjne V1 Zestaw rurki impulsowej AF Rurka impulsowa Siłowniki (-F) Rysunek Akcesoria Zakres nastawy Δp (bar) Maks. ciśnienie robocze Nr kat. 0,1 0,7 003G ,15 1,5 003G1016 0,2 003G ,5 003G1027 Rysunek Typ Do regulatora Rurki impulsowe (stal nierdzewna) DN (mm) PN Nr kat. 003G G G , 25, G G G G1364 Rysunek Typ Opis Wielkość zamówienia Nr kat. Zestaw rurki impulsowej AF - 1 rurka miedziana Ø mm - 1 złączka zaciskowa do rurek impulsowych (G 1/4) - 2 tuleja uszczelniająca - 003G1391 Naczynie kondensacyjne V1 1) Złączka zaciskowa 2) Łącznik kombinacyjny KF3 Łącznik kombinacyjny KF2 Pojemność 1 litr; ze złączkami zaciskowymi do rurek impulsowych Ø10 Złączka zaciskowa do podłączania rurki impulsowej Ø10 do regulatora Stosowany w kombinacjach z siłownikami elektrycznymi i membranowymi G 11/4 / 2 G 11/4 Stosowany w kombinacjach z termostatem 003G1392 G 1/4 003G G G1398 Zawór odcinający Zawór dławiący Do rurek impulsowych Ø10-003G B2909 1) Należy zawsze używać naczynia kondensacyjnego na rurkach impulsowych, gdy Tmax. 150 C 2) Składa się z nypla, pierścienia zaciskowego i nakrętki Części zamienne Rysunek Typ Do zaworów Wkład zaworu VFQ 2 Grzybek dławika (O-ring z EPDM) DN k VS Nr kat. (mm) (m 3 /h) 15 4,0 065B ,3 065B B B B B G VD.CA.B3.49 Danfoss 01/2013 DEN-SMT/SI

3 Dane techniczne Zawór Średnica nominalna DN Wartość k VS m 3 /h) 4,0 6,3 8, Zakres maks. nastaw przepływu 1) p SP p SYSTEM p b 0,1/0,2/0,5 od 0,05 0,15 0,25 0,4 0,6 0,9 2 3,5 6,5 11 0,2 0,1 0,1 do 1,4 2,1 2,5 5 6, ,5 0,3 0,2 do m 3 /h) ,0 0,5 0,5 do Współczynnik kawitacji z 0,6 0,6 0,6 0,55 0,55 0,5 0,5 0,45 0,4 0,35 Przeciek wg normy IEC 534 (% k VS) VFQ 2 0,03 VFQ 21 0,01 Ciśnienie nominalne PN 16, 25, 40 Min. różnica ciśnień Max. różnica ciśnień PN 16 bar 16 PN 25, patrz uwaga 2) Czynnik Woda obiegowa/wodny roztwór glikolu do 30% ph czynnika Min. 7, max. 10 Temperatura czynnika Króćce Materiały Korpus zaworu VFQ / ) C VFQ PN 16 PN 25 Kołnierz Żeliwo szare EN-GJL-250 (GG-25) Żeliwo sferoidalne EN-GJS-400 (GGG-40.3) PN 40 Staliwo GP240GH (GS-C 25) Gniazdo zaworu Stal nierdzewna, mat. nr Grzybek zaworu Stal nierdzewna, mat. nr Uszczelnienie VFQ 2 VFQ 21 Metal EPDM Odciążenie hydrauliczne Mieszek (stal nierdzewna, mat. nr ) 1) Maksymalna wielkość przepływu zależy od różnicy ciśnień w układzie (dp System). Układ jest częścią instalacji, gdzie różnicą ciśnień steruje (-F), a rezystancja jest dobrze znana/określona. W tabeli przedstawiono wielkości przepływów dla 3 różnych sytuacji. p SP = p System + p b p SP nastawiona wartość różnicy ciśnień p SYSTEM różnica ciśnień w układzie p b mierniczy spadek ciśnienia na ograniczniku przepływu 2 2) W zależności od przepływu i wartości k VS; Dla Q nastawy = Q max. -> p min. 0,5 bara; Dla Q nastawy < Q max. -> Q pmin pb k VS 3) Dla temperatur powyżej 150 C tylko z naczyniami kondensacyjnymi (patrz Akcesoria) 15 Siłownik Typ -F Powierzchnia robocza cm Maksymalne ciśnienie robocze PN 25 Zakres nastawy różnicy ciśnień i kolory sprężyn Materiały Obudowa siłownika Membrana regulacyjna Rurka impulsowa bar 0,1 0,7 0,15 1,5 0,2 0,5 Żółty Czerwony Nastawa stała Stal nierdzewna, mat. nr , cynkowana i chromowana EPDM Rurka ze stali nierdzewnej Ø10 0,8 mm/rurka miedziana Ø10 1 mm, łącznik gwintowany G 1/4, ISO 228 DEN-SMT/SI VD.CA.B3.49 Danfoss 01/2013 3

4 Przykłady zastosowania Regulator może być zamontowany wyłącznie na rurociągu powrotnym. Podłączenie bezpośrednie, węzeł wymiennikowy Podłączenie pośrednie, węzeł wymiennikowy Kombinacje połączeń Przykład: Regulator różnicy ciśnień i temperatury z ograniczeniem przepływu; montaż na rurociągu powrotnym; DN 15; k VS 4,0; PN 16; uszczelnienie metal na metal, zakres nastawy 0,1 0,7 bara; t max. 150 C; kołnierz; - 1 zawór VFQ 2 DN 15 Nr kat.: 065B siłownik Nr kat.: 003G zestaw rurki impulsowej AF Nr kat.: 003G termostat AFT06 Nr kat.: łącznik kombinacyjny KF2 Nr katalogowy: 003G1398 Elementy są dostarczane osobno. Uwaga: Dane termostatu AFT 06 są podane w odpowiednim arkuszu informacyjnym AFT 06 / KF2 / / VFQ2 - Regulator różnicy ciśnień i temperatury z ograniczeniem przepływu, nastawa zmienna. AFT 06 / KF2 / -F / VFQ 2 - Regulator różnicy ciśnień i temperatury z ograniczeniem przepływu, nastawa stała. Sposób montażu DN T max. 120 C Regulator może być zamontowany w dowolnym położeniu. DN T max. > 120 C; DN Regulatory mogą zostać zamontowane jedynie w rurach poziomych, z siłownikiem ciśnieniowym skierowanym w dół. DN T max. 120 C DN T max. > 120 C; DN VD.CA.B3.49 Danfoss 01/2013 DEN-SMT/SI

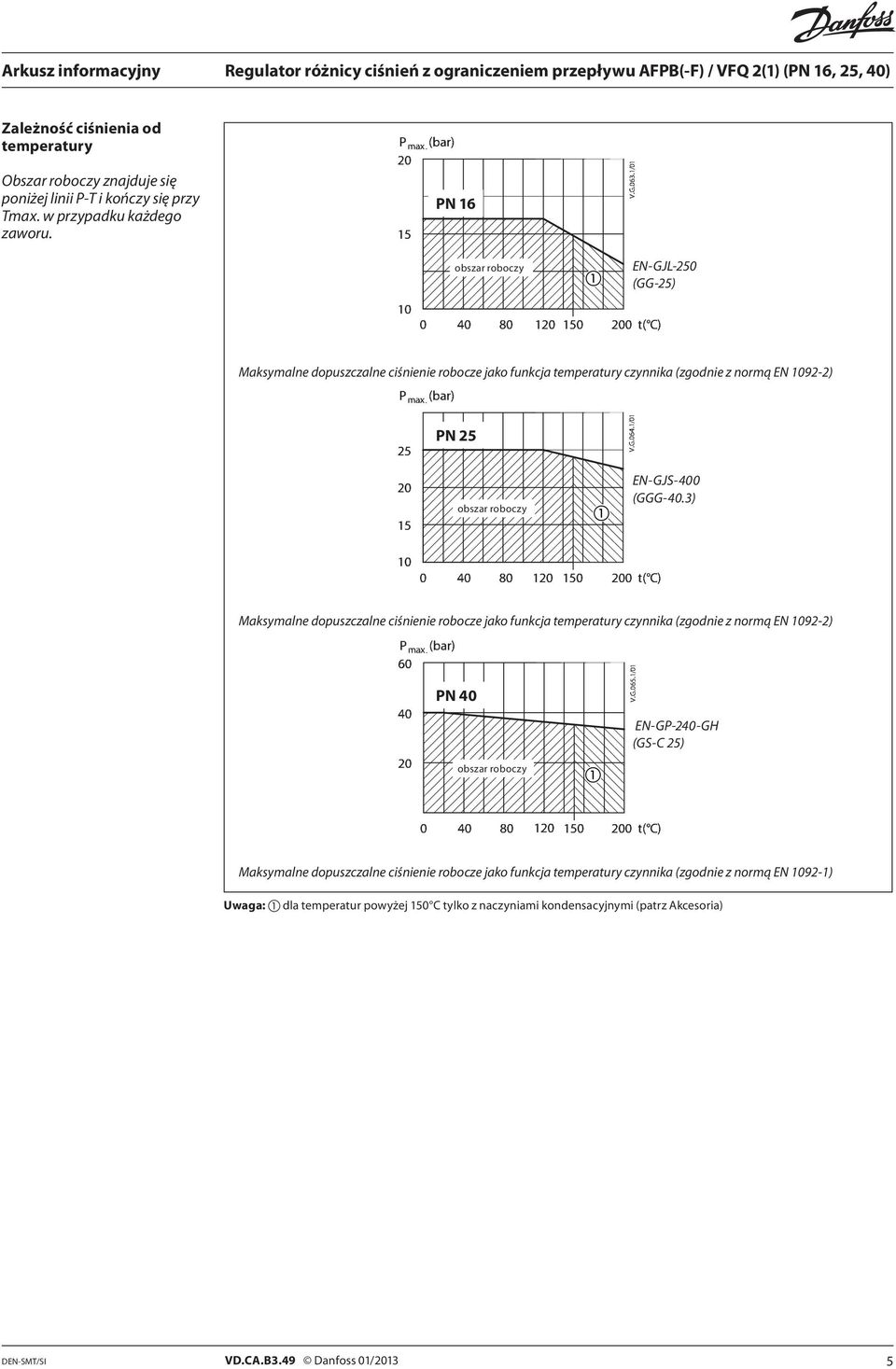

5 Zależność ciśnienia od temperatury Obszar roboczy znajduje się poniżej linii P-T i kończy się przy Tmax. w przypadku każdego zaworu. PN 16 obszar roboczy 1 EN-GJL-250 (GG-25) Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zgodnie z normą EN ) PN 25 obszar roboczy 1 EN-GJS-400 (GGG-40.3) Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zgodnie z normą EN ) PN 40 EN-GP-240-GH (GS-C 25) obszar roboczy 1 Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zgodnie z normą EN ) Uwaga: 1 dla temperatur powyżej 150 C tylko z naczyniami kondensacyjnymi (patrz Akcesoria) DEN-SMT/SI VD.CA.B3.49 Danfoss 01/2013 5

6 Dobór zaworu - Podłączenie bezpośrednie, węzeł wymiennikowy Przykład 1 Zawór regulacyjny z siłownikiem (M) w obiegu podmieszania w układzie ogrzewania podłączonym bezpośrednio wymaga różnicy ciśnień 0,3 bar (30 kpa) i przepływu niższego niż 1800 l/h. Dane: Q max. = 1,8 m 3 /h (1800 l/h) p min. = 0,7 bara (70 kpa) p 1) obiegu = 0,1 bara (10 kpa) p MCV = 0,3 bara (30 kpa), wymagana p 2) b = 0,1 bara (10 kpa), założone Uwaga: 1) pobiegu jest pokryte przez wysokość podnoszenia pompy obiegowej i nie jest uwzględniane przy doborze regulatora. 2) p b jest mierniczym spadkiem ciśnienia na ograniczniku przepływu. Nastawa różnicy ciśnień wynosi: p nastawy = p b + p MCV = 0,1 + 0,3 p nastawy = 0,4 bara (40 kpa) Całkowity spadek ciśnienia na regulatorze wynosi: p = p min. p MCV = 0,7 0,3 p = 0,4 bara (40 kpa) Możliwe spadki ciśnienia w rurociągach, na armaturze odcinającej, ciepłomierzach itp. zostały pominięte. Wartość k v oblicza się według wzoru: k v p Q k v = 3,3 m 3 /h max p b 1, 8 0, 4 0, 1 Rozwiązanie: Dobrano /VFQ 2 DN 15 o wartości k VS 4,0, zakresie nastaw różnicy ciśnień 0,1 0,7 bara i przepływu 0,05 1,4 m 3 /h. Jeżeli zostanie przyjęta inna różnica ciśnień niż p b = 0,1 bara, to w celu utrzymania wartości k VS trzeba skorygować przepływ za pomocą śruby ogranicznika przepływu. Nową wartość nastawy (Qnastawy) dla przyjętej różnicy ciśnień ( p b NOWA = 0,2 bara) oblicza się na podstawie wzoru: Q nastawy p p b b NOWA Q max Q max. Δp min. Δp obiegu Δp b Δp Δp MCV 6 VD.CA.B3.49 Danfoss 01/2013 DEN-SMT/SI

7 Dobór (ciąg dalszy) - Podłączenie pośrednie, węzeł wymiennikowy Przykład 2 Zawór regulacyjny z siłownikiem (M) w pośrednio podłączonym układzie ogrzewania wymaga różnicy ciśnień 0,3 bara (30 kpa) i przepływu niższego niż 1300 l/h. Dane: Q max. = 1,3 m 3 /h (1300 l/h) p min. = 1,0 bar (100 kpa) p wymiennika = 0,05 bara (5 kpa) p MCV = 0,3 bara (30 kpa), wymagane 1) p b = 0,2 bara (20 kpa), założone Uwaga: 1) p b jest mierniczym spadkiem ciśnienia na ograniczniku przepływu Nastawa różnicy ciśnień wynosi: p nastawy = p b + p wymiennika + p MCV p nastawy = 0,2 + 0,05 + 0,3 p nastawy = 0,55 bara (55 kpa) Całkowity spadek ciśnienia na regulatorze wynosi: p = p min. p wymiennika p MCV p = 1,0 0,05 0,3 p = 0,65 bara (65 kpa) Możliwe spadki ciśnienia w rurociągach, na armaturze odcinającej, ciepłomierzach itp. zostały pominięte. Wartość k v oblicza się według wzoru: Qmax 1, 3 k v p p 0, 6 5 0, 2 k v = 1,9 m 3 /h b Rozwiązanie: Dobrano /VFQ 2 DN 15 o wartości k VS 4,0, zakresie nastaw różnicy ciśnień 0,1 0,7 bara i przepływu 0,05 2,0 m 3 /h. Jeżeli zostanie przyjęta inna różnica ciśnień niż p b = 0,2 bara, to w celu utrzymania wartości k VS trzeba skorygować przepływ za pomocą śruby ogranicznika przepływu. Nową wartość nastawy (Qnastawy) dla przyjętego spadku ciśnienia ( p b NOWA = 0,1 bara) obliczana jest ze wzoru: Q nastawy p p b b NOWA Q max Q max. Δp min. Δpwymiennika Δp b Δp Δp MCV DEN-SMT/SI VD.CA.B3.49 Danfoss 01/2013 7

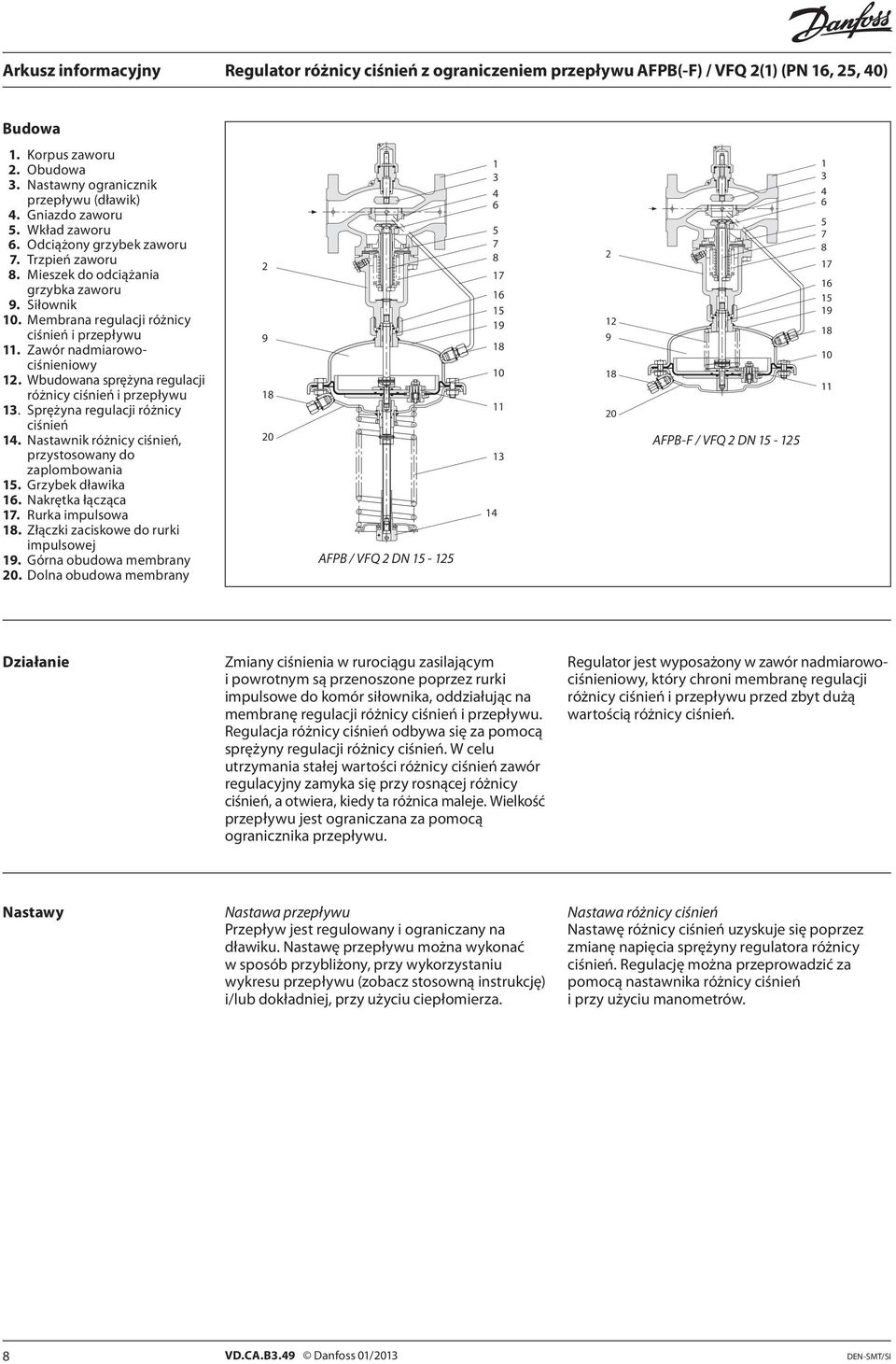

8 Budowa 1. Korpus zaworu 2. Obudowa 3. Nastawny ogranicznik przepływu (dławik) 4. Gniazdo zaworu 5. Wkład zaworu 6. Odciążony grzybek zaworu 7. Trzpień zaworu 8. Mieszek do odciążania grzybka zaworu 9. Siłownik 10. Membrana regulacji różnicy ciśnień i przepływu 11. Zawór nadmiarowociśnieniowy 12. Wbudowana sprężyna regulacji różnicy ciśnień i przepływu 13. Sprężyna regulacji różnicy ciśnień 14. Nastawnik różnicy ciśnień, przystosowany do zaplombowania 15. Grzybek dławika 16. Nakrętka łącząca 17. Rurka impulsowa 18. Złączki zaciskowe do rurki impulsowej 19. Górna obudowa membrany 20. Dolna obudowa membrany / VFQ 2 DN F / VFQ 2 DN Działanie Zmiany ciśnienia w rurociągu zasilającym i powrotnym są przenoszone poprzez rurki impulsowe do komór siłownika, oddziałując na membranę regulacji różnicy ciśnień i przepływu. Regulacja różnicy ciśnień odbywa się za pomocą sprężyny regulacji różnicy ciśnień. W celu utrzymania stałej wartości różnicy ciśnień zawór regulacyjny zamyka się przy rosnącej różnicy ciśnień, a otwiera, kiedy ta różnica maleje. Wielkość przepływu jest ograniczana za pomocą ogranicznika przepływu. Regulator jest wyposażony w zawór nadmiarowociśnieniowy, który chroni membranę regulacji różnicy ciśnień i przepływu przed zbyt dużą wartością różnicy ciśnień. Nastawy Nastawa przepływu Przepływ jest regulowany i ograniczany na dławiku. Nastawę przepływu można wykonać w sposób przybliżony, przy wykorzystaniu wykresu przepływu (zobacz stosowną instrukcję) i/lub dokładniej, przy użyciu ciepłomierza. Nastawa różnicy ciśnień Nastawę różnicy ciśnień uzyskuje się poprzez zmianę napięcia sprężyny regulatora różnicy ciśnień. Regulację można przeprowadzić za pomocą nastawnika różnicy ciśnień i przy użyciu manometrów. 8 VD.CA.B3.49 Danfoss 01/2013 DEN-SMT/SI

9 Wymiary L A ø60 H 78 ø B H VFQ DN Zawory VFQ 2, VFQ 21 DN L B mm H Masa PN 16/25 28, kg ,5 12,5 15,5 18,5 PN SW Siłownik Powierzchnia robocza cm Ø A 263 mm H 457 Masa kg 9 Zawór odcinający Ø10 Siłownik -F H A Powierzchnia robocza cm Ø A 263 mm H 160 Masa kg 9 40 G1/4 SW19 Złączka zaciskowa 240 Naczynie kondensacyjne V1 70 Łącznik kombinacyjny KF2, KF3 DEN-SMT/SI VD.CA.B3.49 Danfoss 01/2013 9

10 10 VD.CA.B3.49 Danfoss 01/2013 DEN-SMT/SI

11 DEN-SMT/SI VD.CA.B3.49 Danfoss 01/

12 12 VD.CA.B3.49 Opracowane przez firmę Danfoss A/S 01/2013
