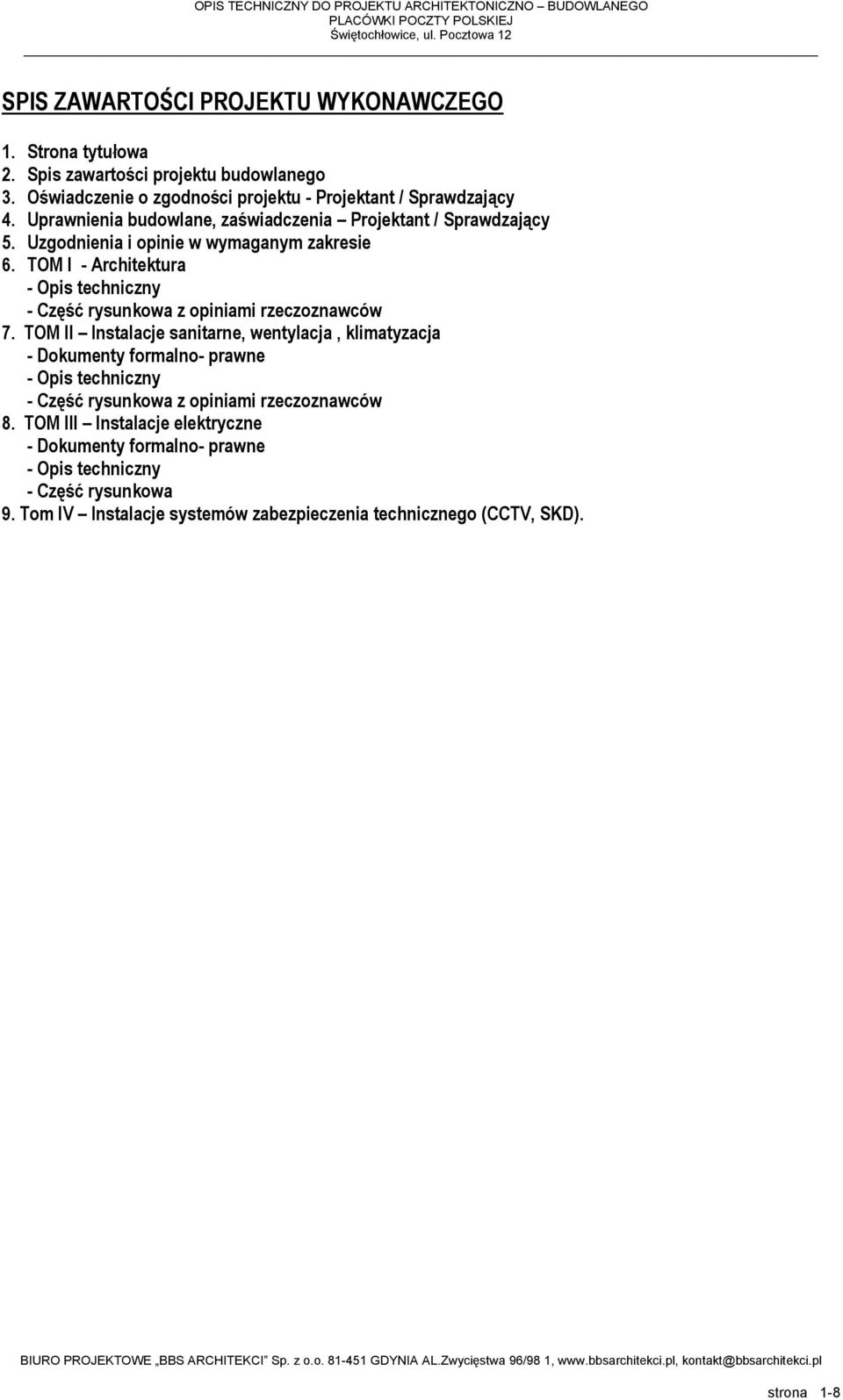

1 SPIS ZAWARTOŚCI PROJEKTU WYKONAWCZEGO 1. Strona tytułowa 2. Spis zawartości projektu budowlanego 3. Oświadczenie o zgodności projektu - Projektant / Sprawdzający 4. Uprawnienia budowlane, zaświadczenia Projektant / Sprawdzający 5. Uzgodnienia i opinie w wymaganym zakresie 6. TOM I - Architektura - Opis techniczny - Część rysunkowa z opiniami rzeczoznawców 7. TOM II Instalacje sanitarne, wentylacja, klimatyzacja - Dokumenty formalno- prawne - Opis techniczny - Część rysunkowa z opiniami rzeczoznawców 8. TOM III Instalacje elektryczne - Dokumenty formalno- prawne - Opis techniczny - Część rysunkowa 9. Tom IV Instalacje systemów zabezpieczenia technicznego (CCTV, SKD). strona 1-8

2 ZAWARTOŚĆ OPRACOWANIA Projekt architektoniczno-wykonawczy - Tom I 1. Opis techniczny 2. Część rysunkowa L.p. TYTUŁ SKALA I-001 Inwentaryzacja rzut lokalu 1:100 I-002 Inwentaryzacja Przekroje A-A, B-B, Elewacja 1:100 A-001 Rzut prace budowlane / kolorystyka 1:50 A-002 AranŜacja wnętrz, zestawienie mebli 1:50 A-003 Przekroje A-A, B-B 1:50 A-004 Elewacje i reklama 1:50 A-005 Rzut posadzek 1:50 A-006 Rzut sufitu, oświetlenie 1:50 A-007 Sufity detale b/s A-008 Zestawienie stolarki drzwiowej b/s D-001 Elementy marketingowe detale b/s D -002 Elementy marketingowe detale b/s D -003 Elementy marketingowe detale b/s D -004 Elementy marketingowe detale b/s D -005 Elementy marketingowe detale b/s D -006 Elementy marketingowe detale b/s D -007 Elementy marketingowe detale b/s D -009 Elementy marketingowe detale b/s D -012 Elementy marketingowe detale b/s D -015 Elementy marketingowe detale b/s D -016 Elementy marketingowe detale b/s D -017 Elementy marketingowe detale b/s D -018 Elementy marketingowe detale b/s D -019 Elementy marketingowe detale b/s Projekt instalacji sanitarnej, wentylacyjnej i klimatyzacyjnej Projekt instalacji elektrycznej Projekt zabezpieczeń - Tom II - Tom III - Tom IV strona 2-8

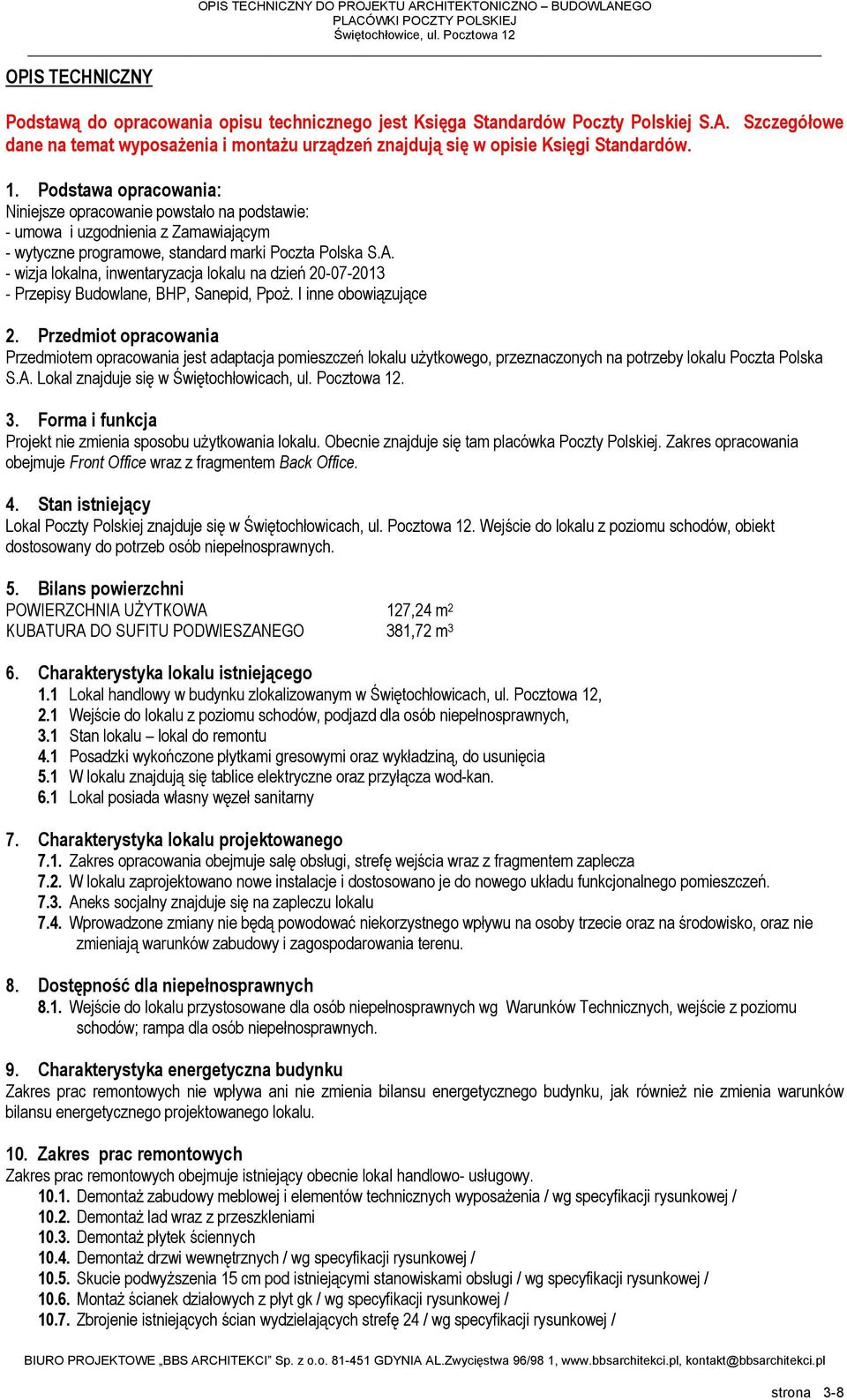

3 OPIS TECHNICZNY Podstawą do opracowania opisu technicznego jest Księga Standardów Poczty Polskiej S.A. Szczegółowe dane na temat wyposaŝenia i montaŝu urządzeń znajdują się w opisie Księgi Standardów. 1. Podstawa opracowania: Niniejsze opracowanie powstało na podstawie: - umowa i uzgodnienia z Zamawiającym - wytyczne programowe, standard marki Poczta Polska S.A. - wizja lokalna, inwentaryzacja lokalu na dzień Przepisy Budowlane, BHP, Sanepid, PpoŜ. I inne obowiązujące 2. Przedmiot opracowania Przedmiotem opracowania jest adaptacja pomieszczeń lokalu uŝytkowego, przeznaczonych na potrzeby lokalu Poczta Polska S.A. Lokal znajduje się w Świętochłowicach, ul. Pocztowa Forma i funkcja Projekt nie zmienia sposobu uŝytkowania lokalu. Obecnie znajduje się tam placówka Poczty Polskiej. Zakres opracowania obejmuje Front Office wraz z fragmentem Back Office. 4. Stan istniejący Lokal Poczty Polskiej znajduje się w Świętochłowicach, ul. Pocztowa 12. Wejście do lokalu z poziomu schodów, obiekt dostosowany do potrzeb osób niepełnosprawnych. 5. Bilans powierzchni POWIERZCHNIA UśYTKOWA 127,24 m 2 KUBATURA DO SUFITU PODWIESZANEGO 381,72 m 3 6. Charakterystyka lokalu istniejącego 1.1 Lokal handlowy w budynku zlokalizowanym w Świętochłowicach, ul. Pocztowa 12, 2.1 Wejście do lokalu z poziomu schodów, podjazd dla osób niepełnosprawnych, 3.1 Stan lokalu lokal do remontu 4.1 Posadzki wykończone płytkami gresowymi oraz wykładziną, do usunięcia 5.1 W lokalu znajdują się tablice elektryczne oraz przyłącza wod-kan. 6.1 Lokal posiada własny węzeł sanitarny 7. Charakterystyka lokalu projektowanego 7.1. Zakres opracowania obejmuje salę obsługi, strefę wejścia wraz z fragmentem zaplecza 7.2. W lokalu zaprojektowano nowe instalacje i dostosowano je do nowego układu funkcjonalnego pomieszczeń Aneks socjalny znajduje się na zapleczu lokalu 7.4. Wprowadzone zmiany nie będą powodować niekorzystnego wpływu na osoby trzecie oraz na środowisko, oraz nie zmieniają warunków zabudowy i zagospodarowania terenu. 8. Dostępność dla niepełnosprawnych 8.1. Wejście do lokalu przystosowane dla osób niepełnosprawnych wg Warunków Technicznych, wejście z poziomu schodów; rampa dla osób niepełnosprawnych. 9. Charakterystyka energetyczna budynku Zakres prac remontowych nie wpływa ani nie zmienia bilansu energetycznego budynku, jak równieŝ nie zmienia warunków bilansu energetycznego projektowanego lokalu. 10. Zakres prac remontowych Zakres prac remontowych obejmuje istniejący obecnie lokal handlowo- usługowy DemontaŜ zabudowy meblowej i elementów technicznych wyposaŝenia / wg specyfikacji rysunkowej / DemontaŜ lad wraz z przeszkleniami DemontaŜ płytek ściennych DemontaŜ drzwi wewnętrznych / wg specyfikacji rysunkowej / Skucie podwyŝszenia 15 cm pod istniejącymi stanowiskami obsługi / wg specyfikacji rysunkowej / MontaŜ ścianek działowych z płyt gk / wg specyfikacji rysunkowej / Zbrojenie istniejących ścian wydzielających strefę 24 / wg specyfikacji rysunkowej / strona 3-8

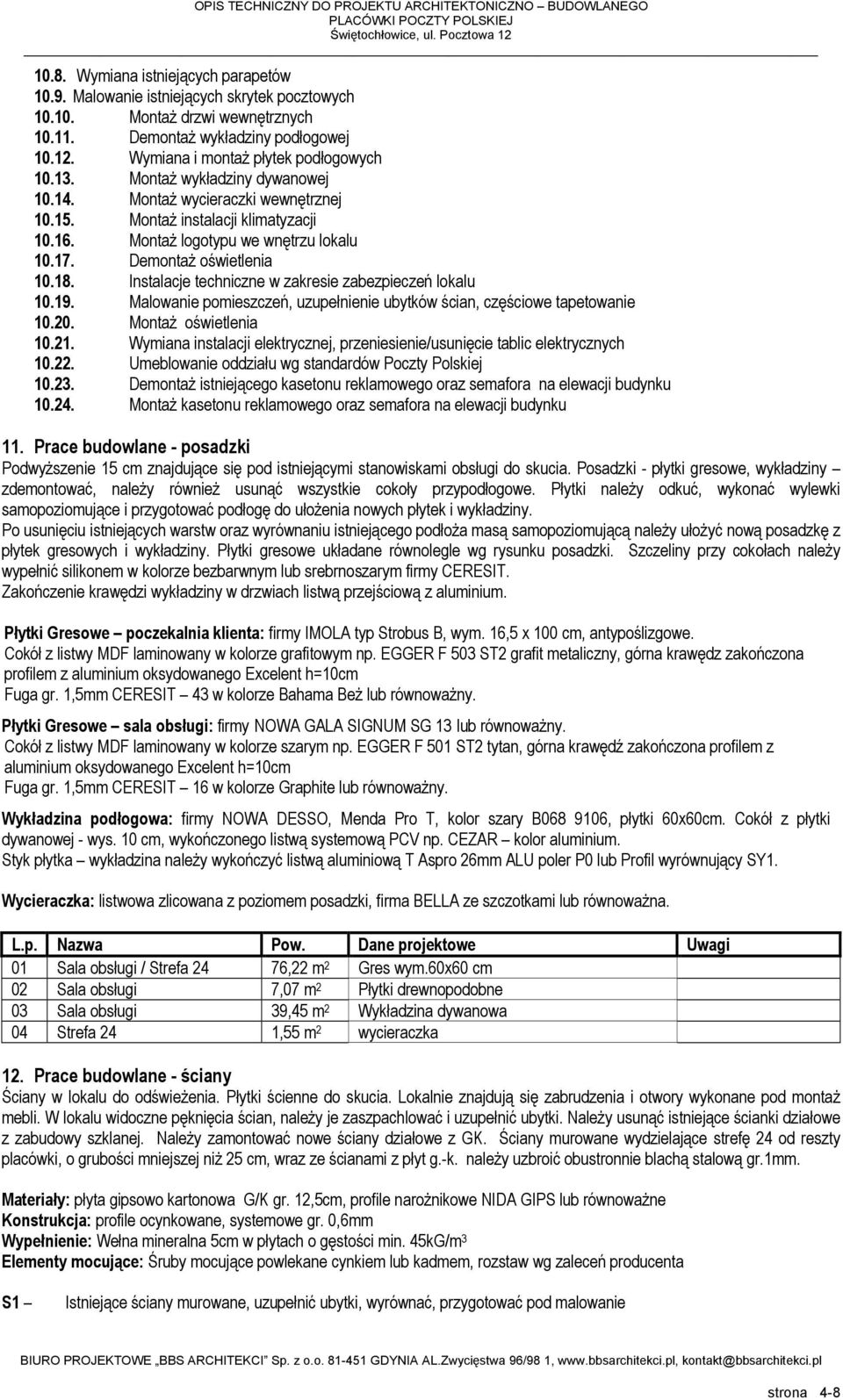

4 10.8. Wymiana istniejących parapetów Malowanie istniejących skrytek pocztowych MontaŜ drzwi wewnętrznych DemontaŜ wykładziny podłogowej Wymiana i montaŝ płytek podłogowych MontaŜ wykładziny dywanowej MontaŜ wycieraczki wewnętrznej MontaŜ instalacji klimatyzacji MontaŜ logotypu we wnętrzu lokalu DemontaŜ oświetlenia Instalacje techniczne w zakresie zabezpieczeń lokalu Malowanie pomieszczeń, uzupełnienie ubytków ścian, częściowe tapetowanie MontaŜ oświetlenia Wymiana instalacji elektrycznej, przeniesienie/usunięcie tablic elektrycznych Umeblowanie oddziału wg standardów Poczty Polskiej DemontaŜ istniejącego kasetonu reklamowego oraz semafora na elewacji budynku MontaŜ kasetonu reklamowego oraz semafora na elewacji budynku 11. Prace budowlane - posadzki PodwyŜszenie 15 cm znajdujące się pod istniejącymi stanowiskami obsługi do skucia. Posadzki - płytki gresowe, wykładziny zdemontować, naleŝy równieŝ usunąć wszystkie cokoły przypodłogowe. Płytki naleŝy odkuć, wykonać wylewki samopoziomujące i przygotować podłogę do ułoŝenia nowych płytek i wykładziny. Po usunięciu istniejących warstw oraz wyrównaniu istniejącego podłoŝa masą samopoziomującą naleŝy ułoŝyć nową posadzkę z płytek gresowych i wykładziny. Płytki gresowe układane równolegle wg rysunku posadzki. Szczeliny przy cokołach naleŝy wypełnić silikonem w kolorze bezbarwnym lub srebrnoszarym firmy CERESIT. Zakończenie krawędzi wykładziny w drzwiach listwą przejściową z aluminium. Płytki Gresowe poczekalnia klienta: firmy IMOLA typ Strobus B, wym. 16,5 x 100 cm, antypoślizgowe. Cokół z listwy MDF laminowany w kolorze grafitowym np. EGGER F 503 ST2 grafit metaliczny, górna krawędz zakończona profilem z aluminium oksydowanego Excelent h=10cm Fuga gr. 1,5mm CERESIT 43 w kolorze Bahama BeŜ lub równowaŝny. Płytki Gresowe sala obsługi: firmy NOWA GALA SIGNUM SG 13 lub równowaŝny. Cokół z listwy MDF laminowany w kolorze szarym np. EGGER F 501 ST2 tytan, górna krawędź zakończona profilem z aluminium oksydowanego Excelent h=10cm Fuga gr. 1,5mm CERESIT 16 w kolorze Graphite lub równowaŝny. Wykładzina podłogowa: firmy NOWA DESSO, Menda Pro T, kolor szary B , płytki 60x60cm. Cokół z płytki dywanowej - wys. 10 cm, wykończonego listwą systemową PCV np. CEZAR kolor aluminium. Styk płytka wykładzina naleŝy wykończyć listwą aluminiową T Aspro 26mm ALU poler P0 lub Profil wyrównujący SY1. Wycieraczka: listwowa zlicowana z poziomem posadzki, firma BELLA ze szczotkami lub równowaŝna. L.p. Nazwa Pow. Dane projektowe Uwagi 01 Sala obsługi / Strefa 24 76,22 m 2 Gres wym.60x60 cm 02 Sala obsługi 7,07 m 2 Płytki drewnopodobne 03 Sala obsługi 39,45 m 2 Wykładzina dywanowa 04 Strefa 24 1,55 m 2 wycieraczka 12. Prace budowlane - ściany Ściany w lokalu do odświeŝenia. Płytki ścienne do skucia. Lokalnie znajdują się zabrudzenia i otwory wykonane pod montaŝ mebli. W lokalu widoczne pęknięcia ścian, naleŝy je zaszpachlować i uzupełnić ubytki. NaleŜy usunąć istniejące ścianki działowe z zabudowy szklanej. NaleŜy zamontować nowe ściany działowe z GK. Ściany murowane wydzielające strefę 24 od reszty placówki, o grubości mniejszej niŝ 25 cm, wraz ze ścianami z płyt g.-k. naleŝy uzbroić obustronnie blachą stalową gr.1mm. Materiały: płyta gipsowo kartonowa G/K gr. 12,5cm, profile naroŝnikowe NIDA GIPS lub równowaŝne Konstrukcja: profile ocynkowane, systemowe gr. 0,6mm Wypełnienie: Wełna mineralna 5cm w płytach o gęstości min. 45kG/m 3 Elementy mocujące: Śruby mocujące powlekane cynkiem lub kadmem, rozstaw wg zaleceń producenta S1 Istniejące ściany murowane, uzupełnić ubytki, wyrównać, przygotować pod malowanie strona 4-8

5 S2 Ściany działowe gipsowo kartonowe na ruszcie gr.12,5 cm (1xpłyta 1,25 obustronnie na profilu szer.10cm). Wzmocnione obustronnie blachą stalową 1mm. S3 Ściany działowe G/K na ruszcie stalowym, gr.12,5cm / 1x płyta 1,25 obustronnie na profilu szer.10cm / Kolorystyka ścian wg Standardów Poczty Polskiej. Kolor gołębi bardzo jasno szary Dulux Neutral 102 ONN 72/000 farba akrylowa ściany Kolor gołębi bardzo jasno szary Dulux Neutral 102 ONN 72/000 farba akrylowa, zmywalna ściany pomieszczeń mokrych Kolor biały farba akrylowa DULIUX ACRYL MATT ramy wokół zespołów stanowisk, sufity Kolor szary farba akrylowa Caparol KIESEL 13L67C2H90 Kolor czerwony farba akrylowa RAL 3020;DULUX 19YR14/629 ściana za punktem informacyjnym, ściany w strefie 24 Strefa samoobsługowa panele DIBOND na podkonstrukcji kolor czerwony np. DULIUX 19YR 14/629 lub równowaŝne Pom.sanitarne płytki ceramiczne w kolorze białym, wym.30x60cm np. Nova Gala Concept CN99 Tapeta obiektowa na p odkładzie z włókien, zmywalna; wzór specjalny ze znaczkami; stempel pocztowy kolor RAL Malowanie Farbami akrylowymi 2x półmatowa, wodorozcieńczalna na bazie Ŝywicy akrylowej, Malowanie Farbami do pomieszczeń mokrych 2x wodorozcieńczalna farba emulsyjna na bazie Ŝywicy kopolimerowo akrylowej, System zmywalna; powierzchnia półpołysk, zmywalność cykli. 13. Prace budowlane - sufity Istniejący sufit w Sali obsługi - naleŝy zdemontować istniejące oświetlenie, wykonać instalacje techniczne, sufit wyszpachlować i zamontować nowe lampy nastropowe. W Strefie 24 sufit podwieszany wykonać z płyt sufitowych 60x60cm firmy ARMSTRONG Sahara Board, kolor biały, na ruszcie PRELUDE. Wszystkie elementy montaŝowe, widoczne malować na biało. ObrzeŜa sufitu podwieszonego, przy ściankach, wykończyć zabudową (w poziomie sufitu podwieszonego) z płyt gipsowokartonową. Płyty g-k naleŝy zagruntować i pomalować na kolor biały. W przypadku występowania zaworów i innych urządzeń, do których wymagany jest dostęp, naleŝy zastosować kratki rewizyjne (w zaleŝności od potrzeb) w kolorze białym. W miejscach podwieszania oświetlenia naleŝy zagęścić profile nośne i wieszaki systemowe. Układ sufitów wg rys. 14. Prace budowlane oświetlenie, instalacja elektryczna Rozmieszczenie elementów oświetlenia i specyfikacja pokazano na rysunku sufitów. Włączniki naleŝy lokalizować w miejscach niepozostających na bezpośrednim widoku. Włączniki mają być w kolorze białym. Układ i rodzaj opraw wg specyfikacji rysunkowej. W projekcie zastosowano oprawy oświetleniowe nastropowe: Oprawa LIRALIGHTING DL TL421 2x26W z rastrem Oprawa LIRALIGHTING DL NT nastropowa 2x26W z rastrem Oprawa LIRALIGHTING DL N421 2x18W Oprawa LIRALIGHTING EXPO ROUND 1xmax.75W Oprawa awaryjna ITECH 1h ST nastrojowa Oprawa awaryjna ITECH 1h AT ST Oprawa ewakuacyjna Ontech AP 3 h 22xLED Listwa LED - taśma 300 diod na 5m 12V, samoprzylepna, barwa światła: biały zimny, K z zasilaczem W przypadku zmiany opraw, Wykonawca zobowiązany jest do przedstawienia obliczeń natęŝenia światła. Oprawy ewakuacyjne i wspomagające. Nad wyjściem z lokalu przewidzieć naleŝy oprawę ewakuacyjno-kierunkową z piktogramem WYJŚCIE wyposaŝoną w elektroinwerter podtrzymujący zasilanie w przypadku zaniku napięcia. Czas podtrzymania zasilania minimum 2h. Dla zapewnienia bezpiecznego opuszczenia lokalu przez klientów w sytuacji awaryjnej część opraw wyposaŝona musi być we własne podtrzymanie zasilania, czas podtrzymania - minimum 2h. Oprawy kierunkowe wg specyfikacji rysunku sufitu. Ewakuacyjne oprawy kierunkowe wg specyfikacji rysunku sufitu. Pozostałe informacje w części instalacje elektryczne tom III. 15. Prace budowlane montaŝ systemów zabezpieczenia technicznego Rozmieszczenie elementów zabezpieczeń i specyfikacja wg opracowania Działu Zabezpieczeń Poczty Polskiej. Opracowanie naleŝy traktować, jako integralną część projektu. 16. Prace wykończeniowe - meble i wyposaŝenie Lokal zostanie wyposaŝony w meble wg wymogów Inwestora. Specyfikacja wg części rysunkowej. Przed zamówieniem mebli nietypowych naleŝy zweryfikować ich wymiary na budowie. Meble dostarcza firma zewnętrzna. Termin dostawy mebli naleŝy uzgodnić z inwestorem. Rozmieszczenie elementów pokazano na rysunku aranŝacji. strona 5-8

6 L.p Nazwa Dane projektowe Ilość KPo kiosk pocztowy 1 LST listomat (moduły BABBC) 1 WEB kiosk internetowy 1 SK system kolejkowy 1 PD_L stanowisko listowo-paczkowe z dzieloną wagą PD lewe 1 PD_R stanowisko listowo-paczkowe z dzieloną wagą PD prawe 1 PM_L stanowisko listowo-paczkowe małe lewe 1 PM_R stanowisko listowo-paczkowe małe prawe 1 DR_L stanowisko bankowo ubezpieczeniowe lewe 1 DR_R stanowisko bankowo ubezpieczeniowe prawe 1 SB_60 szafki biurowe z szufladą 3 01 SLE szafa listowa 4 Sala obsługi KP kanapa dla oczekujących 2 LD lada kolejkowa (montaŝ do ściany dłuŝszym bokiem) 1 LP stanowisko pakowania paczek 1 OM tablica informacyjna oprawa mała 2 OB1 ramki na plakaty oprawa OB1 1 OB2 ramki na plakaty oprawa OB1 1 ET1 ekspozytor towarowy dwustronny (istniejący) - LS ekspozytor filatelistyczny 2 ZW2 - ekspozytor filatelistyczny 2 LOGO logotyp Poczty Polskiej litery i trąbka wycinane z grubej plexi (8-10 mm) mocowane do zabudowy GK, na dystansach metalowych dł. ok. 2-3 cm, czcionka Calibri, kapitaliki, wg Księgi Identyfikacji Wiuzalnej, kolor biały i 1 Ŝółty. 17. Prace budowlane - drzwi i stolarka wewnętrzna Specyfikacja wg części rysunkowej. Klamki w kolorze srebrnym matowym. Drzwi do pomieszczeń naleŝy wyposaŝyć w zamki z wkładką. Przy wszystkich drzwiach wewnętrznych naleŝy zastosować ograniczniki otwierania. W istniejących drzwiach zewnętrznych naleŝy zamontować zamki w klasie C z podwójną wkładką. Ubytki w drzwiach naleŝy uzupełnić w technologii stolarskiej. Symb. Nazwa Dane projektowe Rozwiązanie systemowe Aluprof MB 60 w standardzie antywłamaniowym; 2 klasa antywłamaniowości, kolor RAL 7047 lub rozwiązanie równowaŝne. Drzwi wyposaŝone w pochwyt kolor alumioum mat, samozamykacz, klucz, D1 Drzwi wewnętrzne przeszklone 2 zamki w klasie C. Drzwi o zwiększonej odporności na włamanie klasy min. C2, określanej na podstawie PN ENV 1627:2006, szkło antywłamaniowe klasa P4. Dolny panel drzwi pełny osłona przed kopaniem. Grubość skrzydła nie moŝe zawęŝać światła przejścia. D2 Drzwi wewnętrzne pełne z kontrolą dostępu Skrzydło płaskie pełne, okleina Portadecor CPL 2mm w kolorze DPO popielaty euroinvest, lub równowaŝny. OścieŜnica metalowa regulowana PS na kant, w kolorze popielatym RAL Drzwi w Sali obsługi wyposaŝone w kontrolę dostępu i samozamykacz. Grubość skrzydła nie moŝe zawęŝać światła przejścia. Okucia Klamki do drzwi pełnych - ze stali nierdzewnej, ref.: GAMET DH-Z-30 SS lub równowaŝne. Zamki System musi być zgodny z PN lub świadectwo dopuszczenia ITB Zamykacze łazienkowe w pomieszcz. Z dostępem dla os. Niepełnosprawnych, ref.: GAMET PLT 31 WC lub równowaŝne. Samozamykacze stalowe w kolorze aluminium, typu górnego, ślizgowego lub noŝycowego, dobrane do typu drzwi ref.: GEZE. Odboje drzwiowe Stal nierdzewna, kauczuk / guma. Ref.: FSB 3878 Zamki i zawiasy systemowe, posiadające atesty PN, CE, ITB Szyldy normowe i ostrzegawcze umieszczać wg PN, min.:wyjścia ewakuacyjne, hydranty, zakazy wstępu etc. System zabezpieczeń uzgodnić z właścicielem obiektu, w obrębie lokalu wg wytycznych Inwestora strona 6-8

7 18. Prace budowlane - pomieszczenia sanitarne i socjalne Pomieszczenie zaplecza socjalnego bez zmian. 19. Prace budowlane - wentylacja i instalacje sanitarne Przewidziany montaŝ instalacji klimatyzacji. / wg projektu branŝowego / 20. Prace budowlane - ślusarka zewnętrzna Ślusarka zewnętrzna w stanie dobrym. Drzwi wejściowe wyposaŝyć w podwójne zamki w klasie C. 21. Prace budowlane reklama wewnętrzna / zewnętrzna Projektuje się nową reklamę na witrynie lokalu wg wytycznych POCZTA POLSKA. Szczegóły wg rysunków. 22. Prace budowlane nadzór i certyfikaty Wszelkie prace budowlane, wnętrzarskie i specjalistyczne powinny być wykonywane pod ścisłym nadzorem osób uprawnionych do wykonywania tych prac. Wszystkie uŝyte do budowy i wykończenia wnętrz materiały powinny posiadać odpowiednie certyfikaty lub deklaracje zgodności, wydane przez odpowiednie, uprawnione instytucje, zezwalające na stosowanie ich w budownictwie na terenie Polski. Materiały budowlane muszą posiadać odpowiednie certyfikaty i znak bezpieczeństwa B. Obowiązek sprawdzania, czy wszystkie zastosowane i wbudowane w przedmiotowy obiekt materiały i urządzenia posiadają stosowne certyfikaty i świadectwa dopuszczenia, spoczywa na inspektorach nadzoru inwestorskiego. 23. Warunki ochrony poŝarowej Przebudowa lokalu nie zmienia ogólnych warunków p.poŝ dla budynku. 24. Elementy wykończenia wnętrz Zgodnie z ustaleniami 258 ust.1 warunków techn. w strefach poŝarowych ZL III stosowanie do wykończenia wnętrz materiałów łatwo zapalnych, których produkty rozkładu termicznego są bardzo toksyczne lub intensywnie dymiące jest zabronione. Okładziny sufitów oraz sufity podwieszone powinny być wykonane z materiałów niepalnych lub niezapalnych, niekapiących i nieodpadających pod wpływem ognia 262 ust.1 warunków technicznych. Wszystkie warunki spełnione w projekcie. 25. Oznakowanie dróg ewakuacyjnych Drogi ewakuacyjne winny być oznakowane zgodnie z PN-N-01256/02; 1992r. Znaki bezpieczeństwa ewakuacyjne powinny być widoczne zarówno przy świetle dziennym, sztucznym a takŝe przy braku oświetlenia/ nagłym zgaśnięciu oświetlenia w postaci podświetlonych piktogramów o natęŝeniu, co najmniej 0,5 luxa. Na drogach ewakuacyjnych zaproj. oświetlenie awaryjne świecące przez dwie godziny od zaniku energii o natęŝeniu normowym. 26. Sprzęt gaśniczy W lokalu naleŝy umieścić podręczny sprzęt gaśniczy, tj. gaśnice typ GP-6X do grup poŝarów A,B,C oraz zaleca się gaśnicę min. 2kg do sprzętu komputerowego [ np. na halotron]. UŜytkownik po wykonaniu instalacji elektrycznej winien zlecić badanie instalacji elektrycznych- rezystancja izolacji i skuteczność ochrony ppoŝ. 27. Uwagi końcowe Wszystkie wymiary i instalacje sprawdzić ze stanem faktycznym na budowie przed rozpoczęciem prac. Wymiary podane są w cm Kolorystyka podana jest w klasyfikacji NCS, RAL Przyłącza elektryczne, telefoniczne i komputerowe przeprowadzić w bruzdach podłogowych lub ścian z moŝliwością dojścia i serwisu Prace ogólnobudowlane o duŝym natęŝeniu hałasu przeprowadzać w godzinach uzgodnionych z Właścicielem obiektu. Wywózkę gruzu i odpadów przeprowadzać w godzinach uzgodnionych z Właścicielem obiektu Prace wykończeniowe powinny być wykonywane zgodnie z reŝimem technologicznym, określanym przez producentów poszczególnych elementów, produktów, materiałów i urządzeń Wszystkie prace naleŝy prowadzić ze ścisłym zachowaniem warunków BHP: Rozporządzeniem Min. Infrastruktury z dnia 6 lutego 2003r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr.43, poz 401); Rozporządzeniem Min. Bud. I PMP z dnia (Dz. U. 13/72 poz. 93) w sprawie BHP przy wykonywaniu robót budowlano-montaŝowych Na terenie budowy powinna znajdować się apteczka z wyposaŝeniem umoŝliwiającym udzielenie pierwszej pomocy w razie wypadku. Pracownicy zatrudnieni przy budowie powinni być przeszkoleni w zakresie BHP Dokumentacja projektowa winna być czytana łącznie z warunkami kontraktu (umową pomiędzy Wykonawca a Inwestorem), kosztorysem i innymi dokumentami opisującymi przyszłą inwestycję. Roboty nie ujęte w dokumentacji a wynikające z technologii, zastosowania materiałów lub montaŝu urządzeń, winny być uwzględnione w kosztorysie ofertowym Wykonawcy i brak ich wyszczególnienia w dokumentacji projektowej nie moŝe stanowić podstawy do strona 7-8

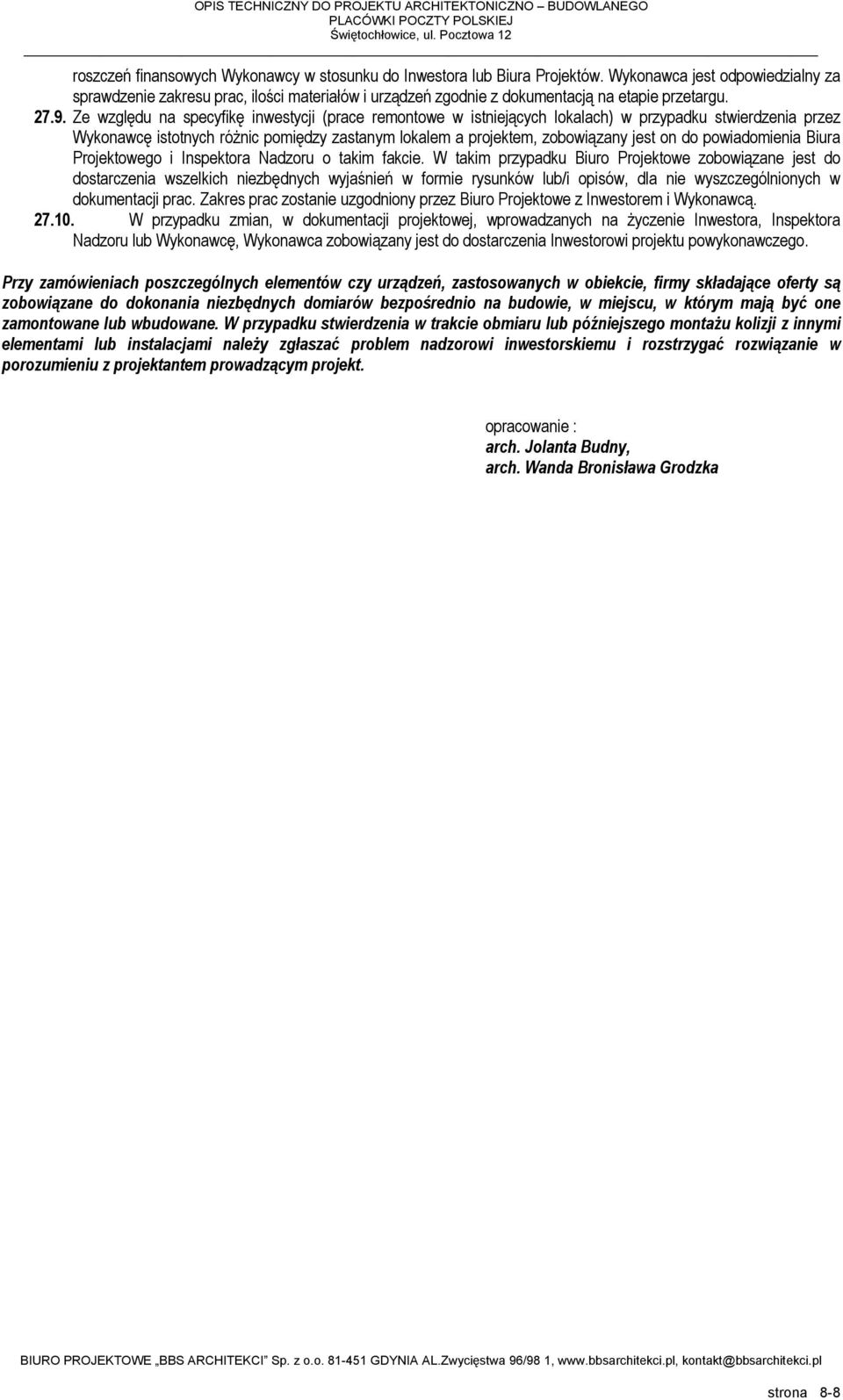

8 roszczeń finansowych Wykonawcy w stosunku do Inwestora lub Biura Projektów. Wykonawca jest odpowiedzialny za sprawdzenie zakresu prac, ilości materiałów i urządzeń zgodnie z dokumentacją na etapie przetargu Ze względu na specyfikę inwestycji (prace remontowe w istniejących lokalach) w przypadku stwierdzenia przez Wykonawcę istotnych róŝnic pomiędzy zastanym lokalem a projektem, zobowiązany jest on do powiadomienia Biura Projektowego i Inspektora Nadzoru o takim fakcie. W takim przypadku Biuro Projektowe zobowiązane jest do dostarczenia wszelkich niezbędnych wyjaśnień w formie rysunków lub/i opisów, dla nie wyszczególnionych w dokumentacji prac. Zakres prac zostanie uzgodniony przez Biuro Projektowe z Inwestorem i Wykonawcą W przypadku zmian, w dokumentacji projektowej, wprowadzanych na Ŝyczenie Inwestora, Inspektora Nadzoru lub Wykonawcę, Wykonawca zobowiązany jest do dostarczenia Inwestorowi projektu powykonawczego. Przy zamówieniach poszczególnych elementów czy urządzeń, zastosowanych w obiekcie, firmy składające oferty są zobowiązane do dokonania niezbędnych domiarów bezpośrednio na budowie, w miejscu, w którym mają być one zamontowane lub wbudowane. W przypadku stwierdzenia w trakcie obmiaru lub późniejszego montaŝu kolizji z innymi elementami lub instalacjami naleŝy zgłaszać problem nadzorowi inwestorskiemu i rozstrzygać rozwiązanie w porozumieniu z projektantem prowadzącym projekt. opracowanie : arch. Jolanta Budny, arch. Wanda Bronisława Grodzka strona 8-8
