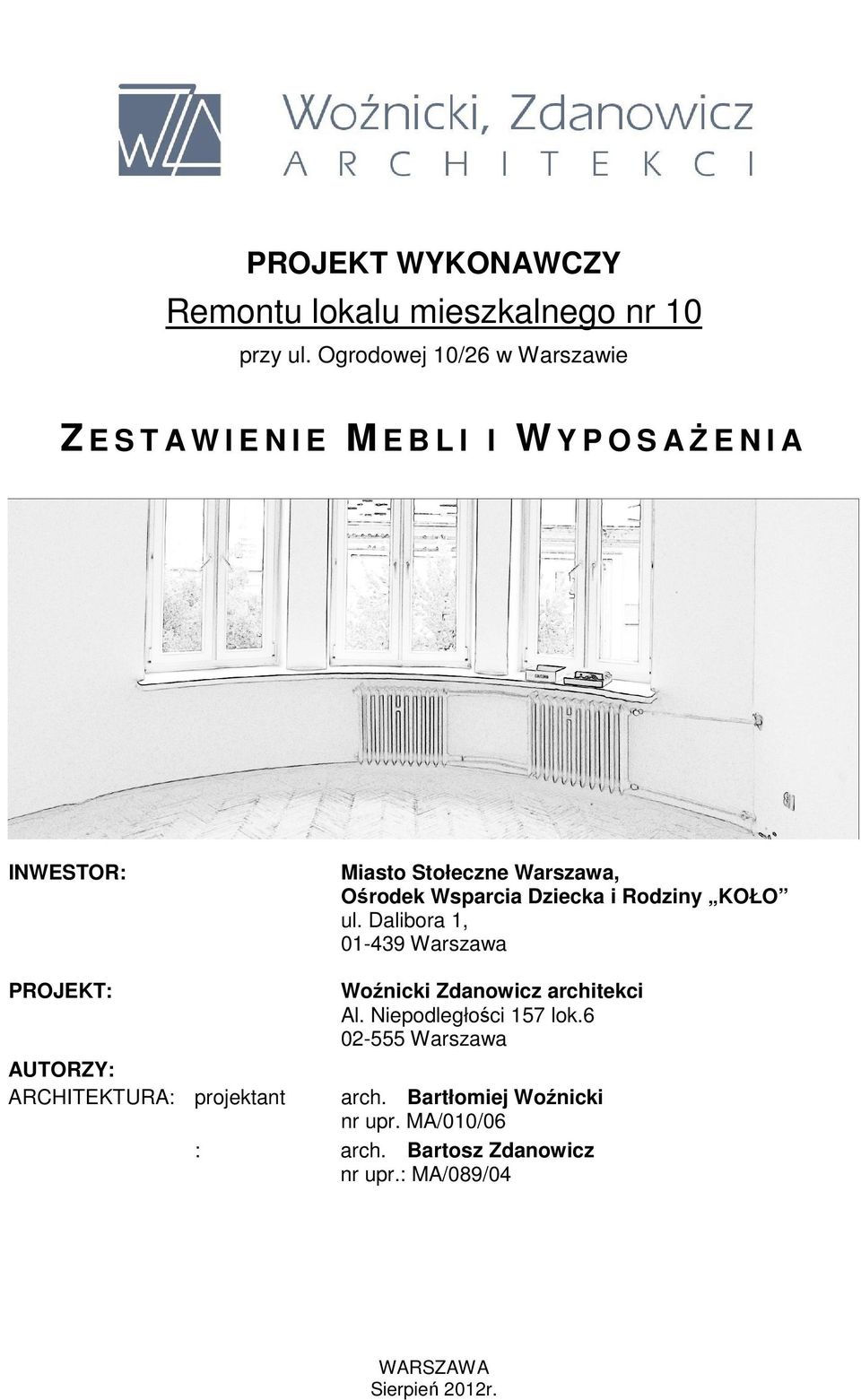

1 PROJEKT WYKONAWCZY Remontu lokalu mieszkalnego nr 10 przy ul. Ogrodowej 10/26 w Warszawie ZESTAWIENIE MEBLI I WYPOSAśENIA INWESTOR: Miasto Stołeczne Warszawa, Ośrodek Wsparcia Dziecka i Rodziny KOŁO ul. Dalibora 1, Warszawa PROJEKT: Woźnicki Zdanowicz architekci Al. Niepodległości 157 lok Warszawa AUTORZY: ARCHITEKTURA: projektant : arch. Bartłomiej Woźnicki nr upr. MA/010/06 arch. Bartosz Zdanowicz nr upr.: MA/089/04 WARSZAWA Sierpień 2012r.

2 ZAWARTOŚĆ OPRACOWANIA Opis Techniczny o Przedmiot i cel inwestycji o Podstawa opracowania o Projektowane rozwiązania Część Rysunkowa Rys. nr M-01. Zabudowa meblowa kuchnia i przedpokój skala 1:50 Karty katalogowe urządzeń i wyposaŝenia KONIEC

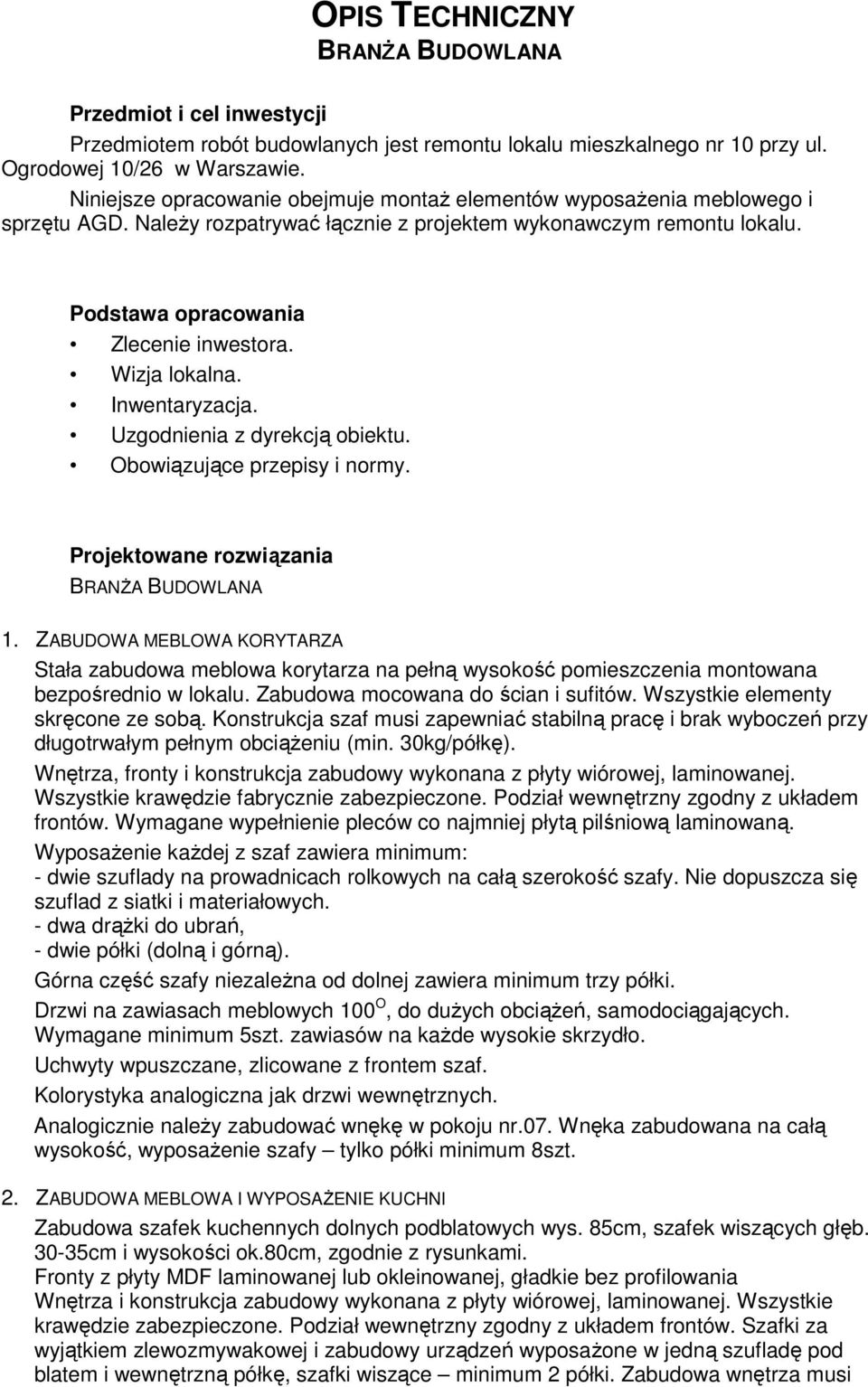

3 OPIS TECHNICZNY BRANśA BUDOWLANA Przedmiot i cel inwestycji Przedmiotem robót budowlanych jest remontu lokalu mieszkalnego nr 10 przy ul. Ogrodowej 10/26 w Warszawie. Niniejsze opracowanie obejmuje montaŝ elementów wyposaŝenia meblowego i sprzętu AGD. NaleŜy rozpatrywać łącznie z projektem wykonawczym remontu lokalu. Podstawa opracowania Zlecenie inwestora. Wizja lokalna. Inwentaryzacja. Uzgodnienia z dyrekcją obiektu. Obowiązujące przepisy i normy. Projektowane rozwiązania BRANśA BUDOWLANA 1. ZABUDOWA MEBLOWA KORYTARZA Stała zabudowa meblowa korytarza na pełną wysokość pomieszczenia montowana bezpośrednio w lokalu. Zabudowa mocowana do ścian i sufitów. Wszystkie elementy skręcone ze sobą. Konstrukcja szaf musi zapewniać stabilną pracę i brak wyboczeń przy długotrwałym pełnym obciąŝeniu (min. 30kg/półkę). Wnętrza, fronty i konstrukcja zabudowy wykonana z płyty wiórowej, laminowanej. Wszystkie krawędzie fabrycznie zabezpieczone. Podział wewnętrzny zgodny z układem frontów. Wymagane wypełnienie pleców co najmniej płytą pilśniową laminowaną. WyposaŜenie kaŝdej z szaf zawiera minimum: - dwie szuflady na prowadnicach rolkowych na całą szerokość szafy. Nie dopuszcza się szuflad z siatki i materiałowych. - dwa drąŝki do ubrań, - dwie półki (dolną i górną). Górna część szafy niezaleŝna od dolnej zawiera minimum trzy półki. Drzwi na zawiasach meblowych 100 O, do duŝych obciąŝeń, samodociągających. Wymagane minimum 5szt. zawiasów na kaŝde wysokie skrzydło. Uchwyty wpuszczane, zlicowane z frontem szaf. Kolorystyka analogiczna jak drzwi wewnętrznych. Analogicznie naleŝy zabudować wnękę w pokoju nr.07. Wnęka zabudowana na całą wysokość, wyposaŝenie szafy tylko półki minimum 8szt. 2. ZABUDOWA MEBLOWA I WYPOSAśENIE KUCHNI Zabudowa szafek kuchennych dolnych podblatowych wys. 85cm, szafek wiszących głęb cm i wysokości ok.80cm, zgodnie z rysunkami. Fronty z płyty MDF laminowanej lub okleinowanej, gładkie bez profilowania Wnętrza i konstrukcja zabudowy wykonana z płyty wiórowej, laminowanej. Wszystkie krawędzie zabezpieczone. Podział wewnętrzny zgodny z układem frontów. Szafki za wyjątkiem zlewozmywakowej i zabudowy urządzeń wyposaŝone w jedną szufladę pod blatem i wewnętrzną półkę, szafki wiszące minimum 2 półki. Zabudowa wnętrza musi

4 umoŝliwiać dostęp do podłączeń instalacji i osprzętu sanitarnego. Uchwyty typu relingi, mosięŝne, srebrne. NóŜki aluminiowe lub mosięŝne, srebrne, wys. 15cm. Zawiasy dociągające, meblowe, z regulacją, drzwi i szuflady wyposaŝone w hamulec pneumatyczny. Blat wykonany z jednego elementu na całą długość pomieszczenia, z płyty wiórowej grub. min.36mm, laminowany, zaoblony front. WyposaŜenie w sprzęt AGD do zabudowy, w miarę moŝliwości od jednego producenta: Lodówka: pojemność min. 270l, w tym zamraŝarka min. 50l z osobnymi drzwiami. Parametry i wyposaŝenie nie mniej niŝ w modelu BOSCH KIV34V21FF Kuchenka: indukcyjna płyta grzejna 4-o palnikowa, szklana bez ramki, zasilana 230V. parametry nie mniej niŝ w modelu BOSCH PIE651R14E, Piekarnik: z termoobiegiem i chłodną płytą frontową maks. 40 C, zasilany 230V, parametry i wyposaŝenie nie mniej niŝ w modelu BOSCH HBG33B550 Kuchenka mikrofalowa: z grilem, drzwiczki uchylne do dołu, zasilana 230V, parametry i wyposaŝenie nie mniej niŝ w modelu BOSCH HMT85GR53 Zmywarka: na 12kpl naczyń, wyciszona maks. 44dB, parametry i wyposaŝenie nie mniej niŝ w modelu BOSCH SMI69M55EU Zlew: jednokomorowy z ociekaczem, z przelewem bezpieczeństwa, stalowy, nierdzewny, faktura len., odpływ z korkiem wciskanym z sitkiem. Bateria zlewozmywakowa: wysoka, z wysuwaną słuchawką, jedno-uchwytowa, stalowa, niklowana z głowicą ceramiczną. Okap: z pochłaniaczem, zabudowany, podszafkowy, wysuwany lub stale wysunięty przed front szafek wiszących, z oświetleniem, wymagana wydajność min. 500m 3 /h Zabudowa kuchenna powinna być w całości wykonana i zainstalowana przez specjalistyczną firmę producenta lub dostawcę zabudowy kuchennej. Personel powinien być przeszkolony przez producenta wyposaŝenie AGD w zakresie jego montaŝu i instalacji. 3. KOLORYSTYKA, PRÓBKI I MATERIAŁY WYKOŃCZENIOWE Faktury, kolory i docelowy wygląd wszelkich robót wykończeniowych podlega wcześniejszej akceptacji na podstawie próbek lub powierzchni/elementów wzorcowych. Wszystkie materiały wykończeniowe i nowe elementy wyposaŝenia naleŝy przedstawić od akceptacji projektanta. Próbki, w przypadku materiałów dostępnych wyłącznie na zamówienie -szczegółowe karty katalogowe materiałów wykończeniowych i elementów wyposaŝenia (płytki, laminaty, elementy malowane, okucia, osprzęt itp.) naleŝy przedstawić do akceptacji przed dokonaniem zamówienia. KONIEC
