1 Załącznik nr 2 do Specyfikacji Istotnych Warunków Zamówienia OPIS TECHNICZNY ELEMENTÓW SKŁADJĄCYCH SIĘ NA PLACE ZABAW

2 WŁAŚCIWOŚCI ELEMENTÓW KONSTRUKCYJNYCH 1. Drewno o gładkiej powierzchni, impregnowane ciśnieniowo i koloryzowane, okrąglaki, półokrąglaki krawędziaki z zaoblonymi krawędziami. Na dzień odbioru wykonawca przedstawi dokument potwierdzający impregnację ciśnieniową elementów drewnianych. 2. Elementy metalowe: zabezpieczone przed korozją poprzez malowanie proszkowe, łączenia, spawy, mocowania gładkie, odpowiednio wyprofilowane i bezpieczne dla uŝytkowników, natomiast: elementy stóp fundamentowych ocynkowane ogniowo, łańcuchy techniczne ocynkowane o ogniwach krótkich, zawieszenia huśtawek łoŝyska ślizgowe ocynkowane galwanicznie, metalowe śruby łączące z łebkiem kulistym ocynkowane zabezpieczone zaślepką. 3. Ślizg: stalowy konstrukcja ocynkowana i malowana proszkowo, element ześlizgu wykonany z blachy nierdzewnej, plastikowy wykonany z wysokoudarowego tworzywa sztucznego, wzmocnionego włóknem szklanym, barwionego w masie. 4. Elementy z tworzywa sztucznego wykonany z wysokoudarowego tworzywa wzmocnionego włóknem szklanym, barwionego w masie. 5. MontaŜ na ocynkowanych kotwach stalowych. 6. Zaproponowane urządzenie powinny być przeznaczone dla dzieci od 3 do 10 lat. 7. Urządzenia muszą: być zgodne z normami PN-EN do 7 posiadać certyfikaty jednostek akredytowanych, posiadać certyfikaty potwierdzające bezpieczeństwo urządzeń, być zaprojektowane w oparciu o obliczenia statyczne wykonane przez uprawnionego projektanta/architekta. 8. Rozmieszczenie urządzeń zgodnie z wymogami normy PN-EN Zamieszczone w dalszej części dokumentu rysunki są poglądowe. 1

3 Wymiary placu zabaw: 15 x 20 m Plac zabaw NIEDAMOWO Plac zabaw SARNOWY Wymiary placu zabaw: 14 x 17 m 2

4 Plac zabaw NOWA WIEŚ Wymiary placu zabaw: 15 x 15 m Plac zabaw LORYNIEC Wymiary placu zabaw: 14 x 14 m 3

5 Plac zabaw WĄGLIKOWICE Wymiary placu zabaw: 10 x 11,7 m Plac zabaw CZĘSTKOWO Wymiary placu zabaw: 17 x 17 x 25 m 4

6 Plac zabaw DĘBOGÓRY Wymiary placu zabaw: 15 x 15 m Zestawienie elementów placów zabaw w Niedamowie, Sarnowach, Nowej Wsi, Loryńcu, Wąglikowicach, Częstkowie i Dębogórach. KaŜdy z placów zabaw będzie składał się po jednym urządzeniu wymienionym w poniŝszej tabeli w lp. 1 do 6. Łączna liczba zamawianych urządzeń. L.p. Nazwa ilość 1 WIEśA ZE ZJEśDśALNIĄ 7 kpl 2 PIASKOWNICA 7 kpl 3 HUŚTAWKA BUJANA POJEDYŃCZA Z SIEDZISKIEM 7 kpl Z OPONY LUB SIEDZISKIEM PŁASKIM 4 HUŚTAWKA BUJANA POJEDYŃCZA Z SIEDZISKIEM 7 kpl ZABEZPIECZAJĄCYM MAŁE DZIECI 5 HUŚTAWKA WAGOWA 7 kpl 6 BUJAK SPRĘśYNOWIEC 7 kpl Opis w/w elementów znajduje się na stronach 5 do 8 niniejszej specyfikacji. 1. WIEśA ZE ZJEśDśALNIĄ minimalne wymiary: wysokość: 3,5 m wieŝa, szerokość: 3,2 m x 3,7 m, minimalny skład zestawu: wieŝa kwadratowa z daszkiem 2 spadowym, 5

7 ślizg z podniesionymi bokami ( burtami ) część zjazdowa zabezpieczona po bokach, kładka wejściowa lub schodki wejściowe zabezpieczone poręczą, zestaw montowany na kotwach metalowych ze stopą betonową przykładowy rysunek 2. PIASKOWNICA opis: Wykonana z bali lub krawędziaków drewnianych o średnicy/przekroju minimum 100 mm. Rozmiar minimum 6,5 m 2. Minimalna wysokość 30 cm. przykładowy rysunek po prawej 3. HUŚTAWKA BUJANA POJEDYŃCZA Z SIEDZISKIEM Z OPONY LUB SIEDZISKIEM PŁASKIM minimalne wymiary: szerokość 2,2 m, głębokość 1,5 m, wysokość 2,2 m siedzisko płaskie lub siedzisko z opony, montaŝ na kotwach metalowych ze stopą betonową przykładowe rysunki 6

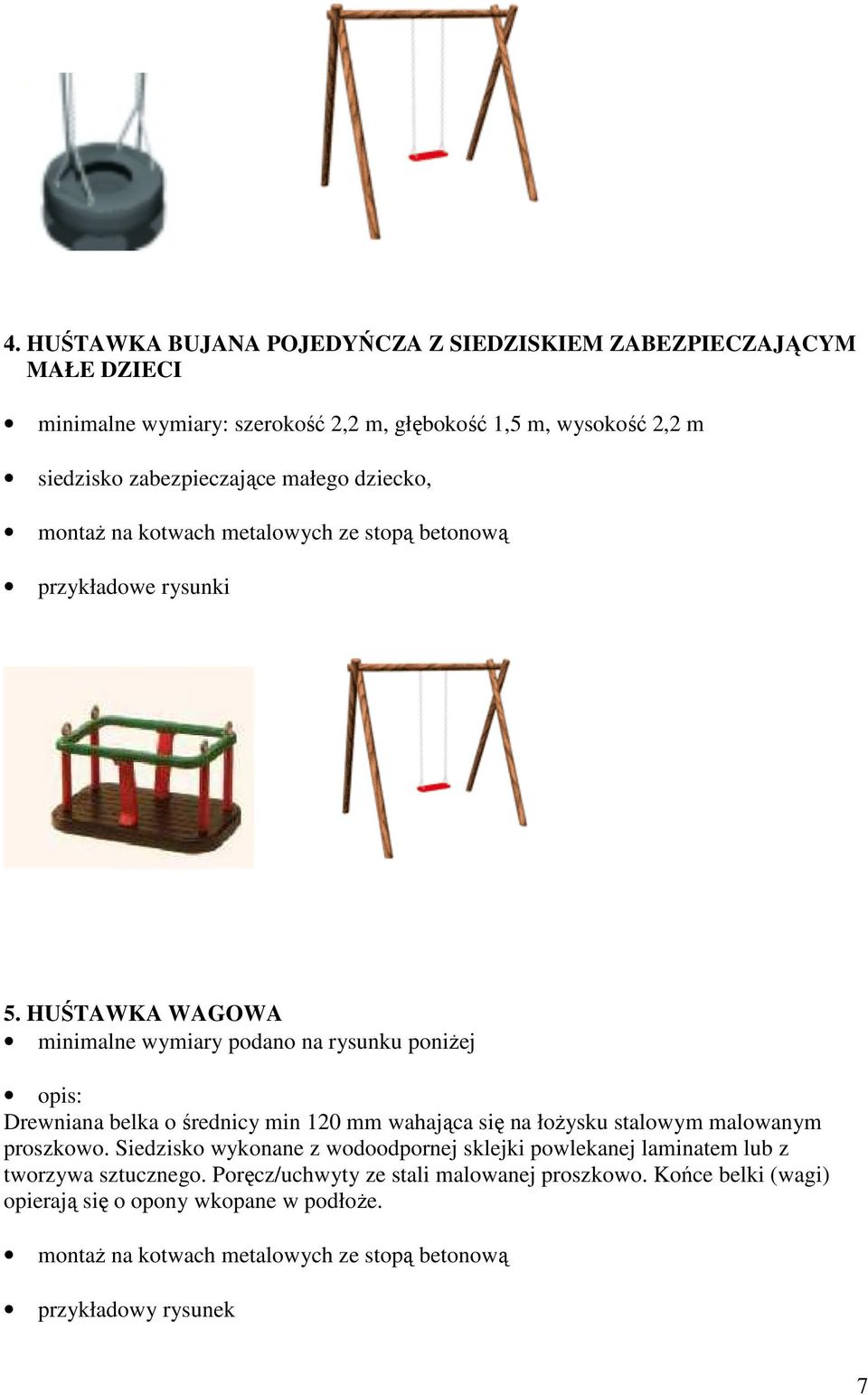

8 4. HUŚTAWKA BUJANA POJEDYŃCZA Z SIEDZISKIEM ZABEZPIECZAJĄCYM MAŁE DZIECI minimalne wymiary: szerokość 2,2 m, głębokość 1,5 m, wysokość 2,2 m siedzisko zabezpieczające małego dziecko, montaŝ na kotwach metalowych ze stopą betonową przykładowe rysunki 5. HUŚTAWKA WAGOWA minimalne wymiary podano na rysunku poniŝej opis: Drewniana belka o średnicy min 120 mm wahająca się na łoŝysku stalowym malowanym proszkowo. Siedzisko wykonane z wodoodpornej sklejki powlekanej laminatem lub z tworzywa sztucznego. Poręcz/uchwyty ze stali malowanej proszkowo. Końce belki (wagi) opierają się o opony wkopane w podłoŝe. montaŝ na kotwach metalowych ze stopą betonową przykładowy rysunek 7

9 6. BUJAK SPRĘśYNOWIEC minimalne wymagania: SpręŜyna o średnicy 200 mm, wysokości 400 mm i grubości 20 mm, siedzisko i pozostałe elementy wykonane z wodoodpornej sklejki (grubość minimum 18 mm) powleczonej laminatem. Urządzenie zamontowane na stopie betonowej. przykładowe rysunki 8
