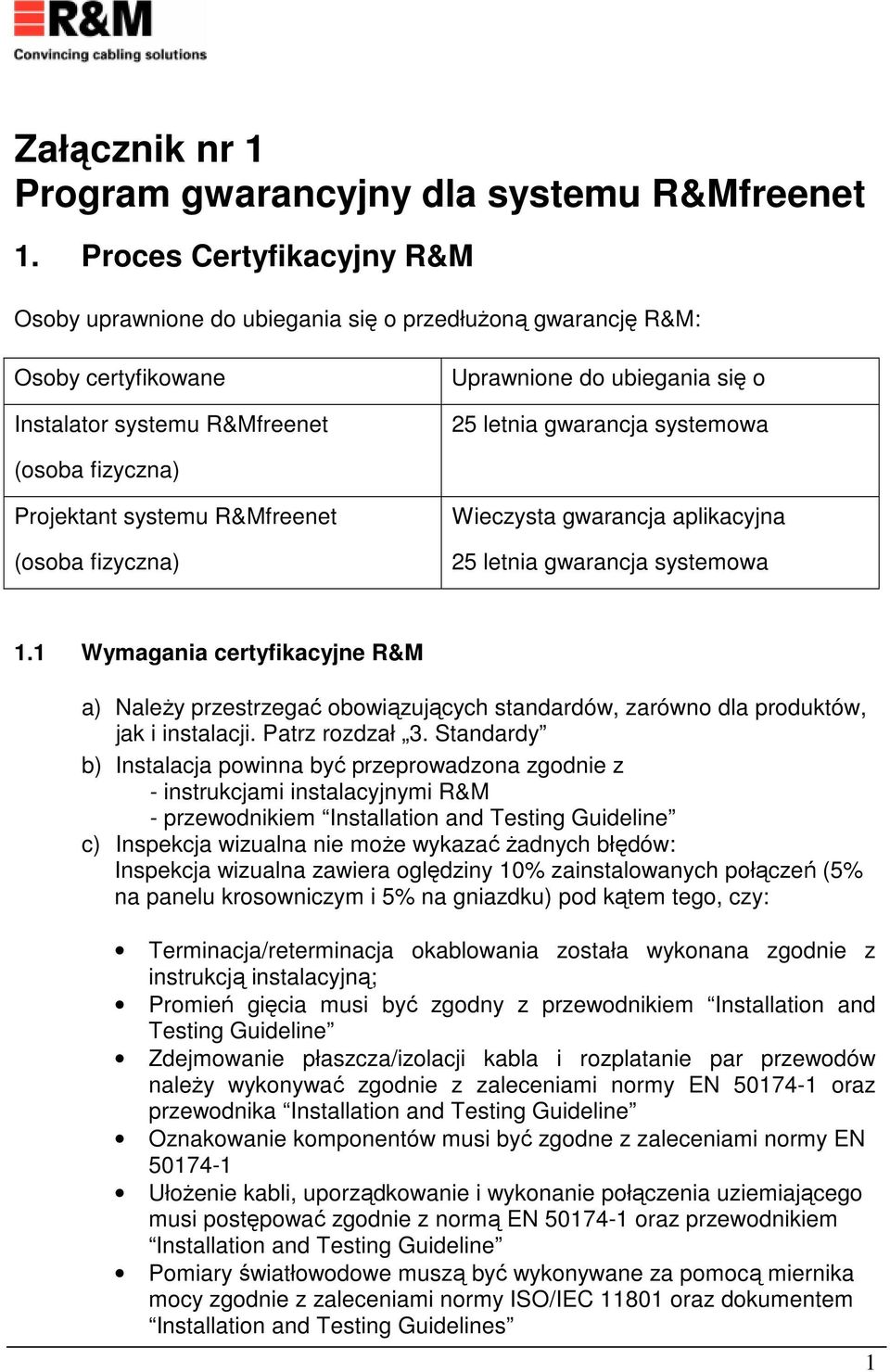

1 Załącznik nr 1 Program gwarancyjny dla systemu R&Mfreenet 1. Proces Certyfikacyjny R&M Osoby uprawnione do ubiegania się o przedłużoną gwarancję R&M: Osoby certyfikowane Instalator systemu R&Mfreenet Uprawnione do ubiegania się o 25 letnia gwarancja systemowa (osoba fizyczna) Projektant systemu R&Mfreenet (osoba fizyczna) Wieczysta gwarancja aplikacyjna 25 letnia gwarancja systemowa 1.1 Wymagania certyfikacyjne R&M a) Należy przestrzegać obowiązujących standardów, zarówno dla produktów, jak i instalacji. Patrz rozdzał 3. Standardy b) Instalacja powinna być przeprowadzona zgodnie z - instrukcjami instalacyjnymi R&M - przewodnikiem Installation and Testing Guideline c) Inspekcja wizualna nie może wykazać żadnych błędów: Inspekcja wizualna zawiera oględziny 10% zainstalowanych połączeń (5% na panelu krosowniczym i 5% na gniazdku) pod kątem tego, czy: Terminacja/reterminacja okablowania została wykonana zgodnie z instrukcją instalacyjną; Promień gięcia musi być zgodny z przewodnikiem Installation and Testing Guideline Zdejmowanie płaszcza/izolacji kabla i rozplatanie par przewodów należy wykonywać zgodnie z zaleceniami normy EN oraz przewodnika Installation and Testing Guideline Oznakowanie komponentów musi być zgodne z zaleceniami normy EN Ułożenie kabli, uporządkowanie i wykonanie połączenia uziemiającego musi postępować zgodnie z normą EN oraz przewodnikiem Installation and Testing Guideline Pomiary światłowodowe muszą być wykonywane za pomocą miernika mocy zgodnie z zaleceniami normy ISO/IEC oraz dokumentem Installation and Testing Guidelines 1

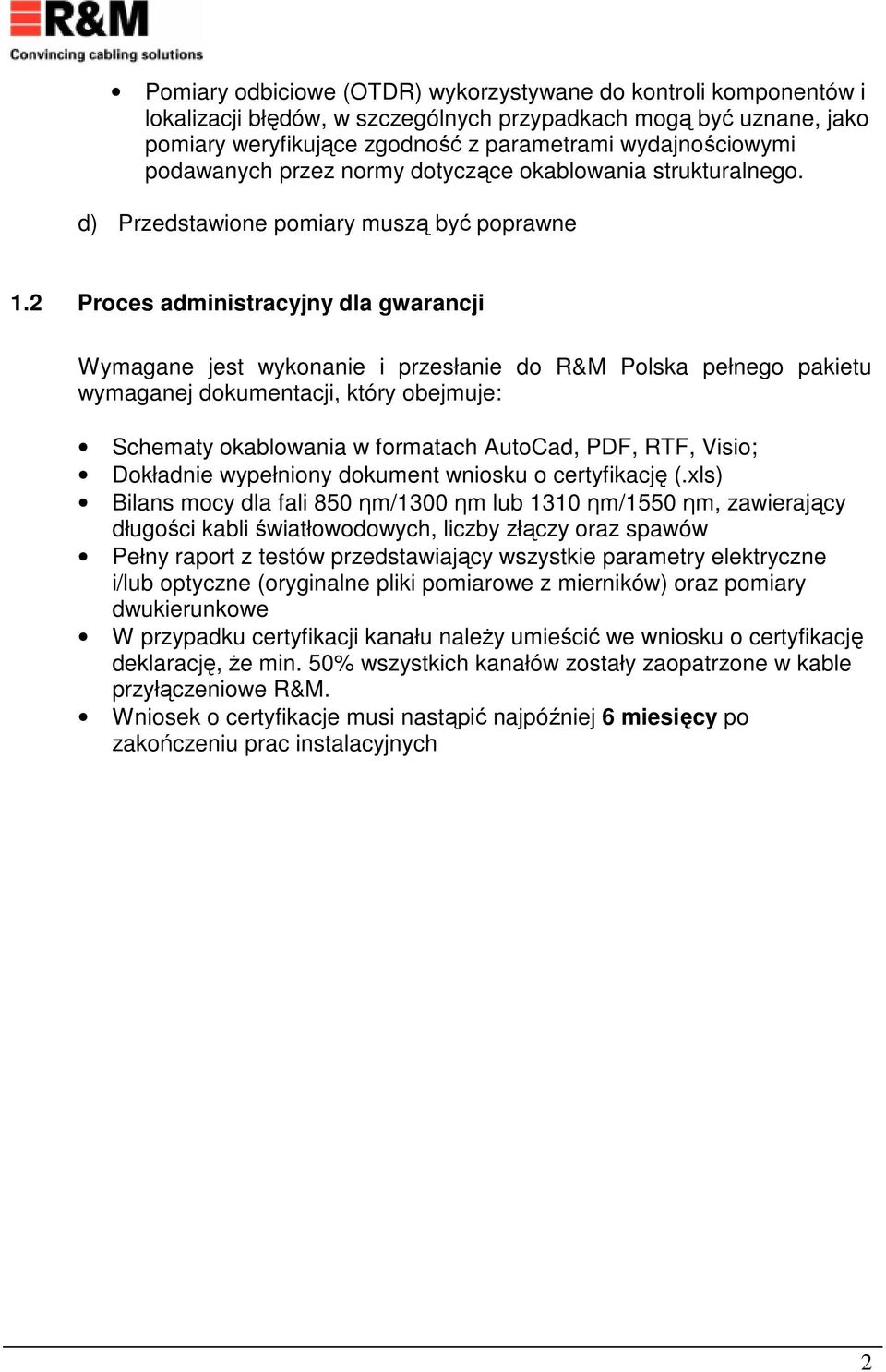

2 Pomiary odbiciowe (OTDR) wykorzystywane do kontroli komponentów i lokalizacji błędów, w szczególnych przypadkach mogą być uznane, jako pomiary weryfikujące zgodność z parametrami wydajnościowymi podawanych przez normy dotyczące okablowania strukturalnego. d) Przedstawione pomiary muszą być poprawne 1.2 Proces administracyjny dla gwarancji Wymagane jest wykonanie i przesłanie do R&M Polska pełnego pakietu wymaganej dokumentacji, który obejmuje: Schematy okablowania w formatach AutoCad, PDF, RTF, Visio; Dokładnie wypełniony dokument wniosku o certyfikację (.xls) Bilans mocy dla fali 850 ηm/1300 ηm lub 1310 ηm/1550 ηm, zawierający długości kabli światłowodowych, liczby złączy oraz spawów Pełny raport z testów przedstawiający wszystkie parametry elektryczne i/lub optyczne (oryginalne pliki pomiarowe z mierników) oraz pomiary dwukierunkowe W przypadku certyfikacji kanału należy umieścić we wniosku o certyfikację deklarację, że min. 50% wszystkich kanałów zostały zaopatrzone w kable przyłączeniowe R&M. Wniosek o certyfikacje musi nastąpić najpóźniej 6 miesięcy po zakończeniu prac instalacyjnych 2

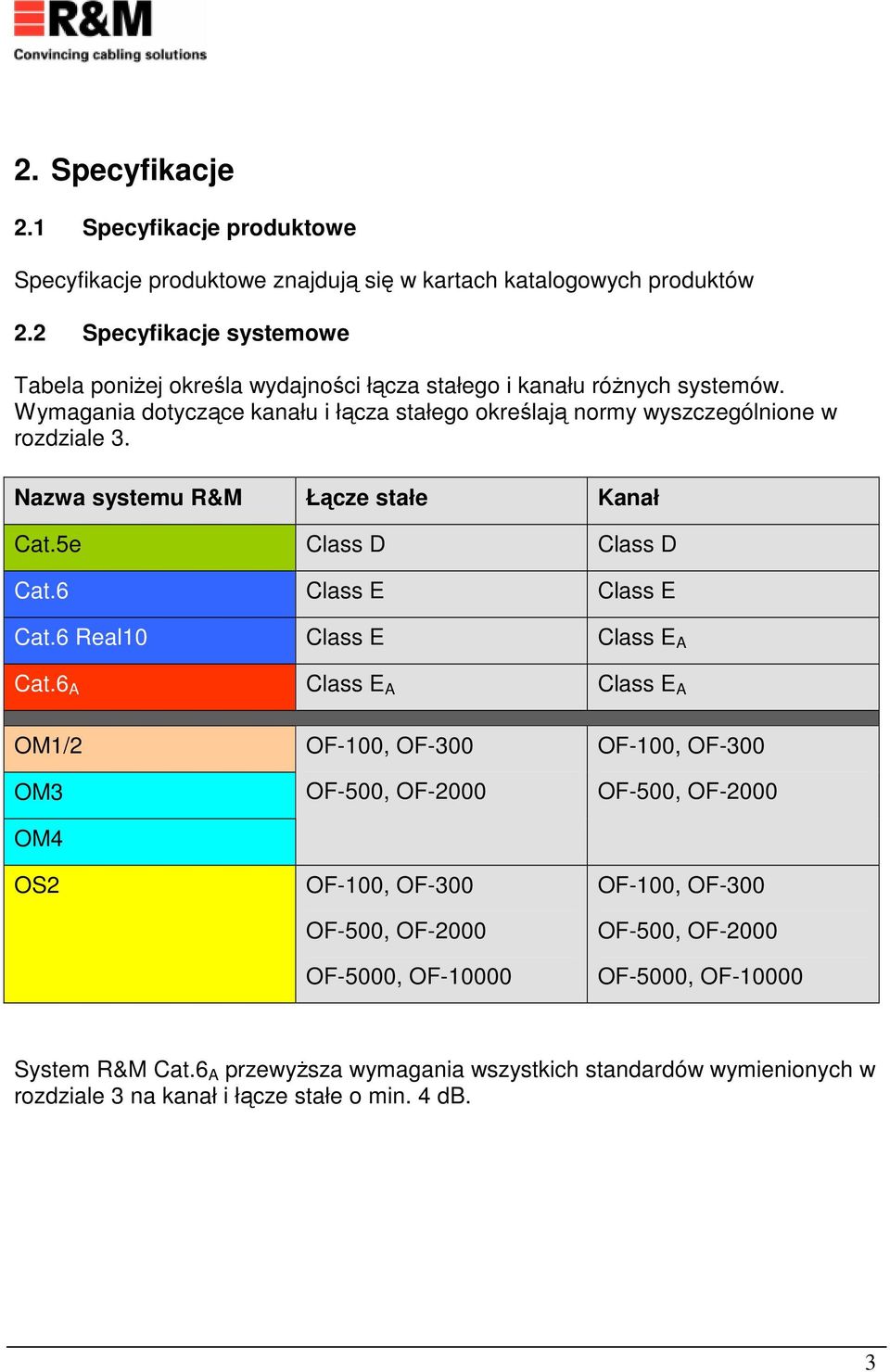

3 2. Specyfikacje 2.1 Specyfikacje produktowe Specyfikacje produktowe znajdują się w kartach katalogowych produktów 2.2 Specyfikacje systemowe Tabela poniżej określa wydajności łącza stałego i kanału różnych systemów. Wymagania dotyczące kanału i łącza stałego określają normy wyszczególnione w rozdziale 3. Nazwa systemu R&M Łącze stałe Kanał Cat.5e Class D Class D Cat.6 Class E Class E Cat.6 Real10 Class E Class E A Cat.6 A Class E A Class E A OM1/2 OM3 OM4 OS2 OF-100, OF-300 OF-500, OF-2000 OF-100, OF-300 OF-500, OF-2000 OF-5000, OF OF-100, OF-300 OF-500, OF-2000 OF-100, OF-300 OF-500, OF-2000 OF-5000, OF System R&M Cat.6 A przewyższa wymagania wszystkich standardów wymienionych w rozdziale 3 na kanał i łącze stałe o min. 4 db. 3

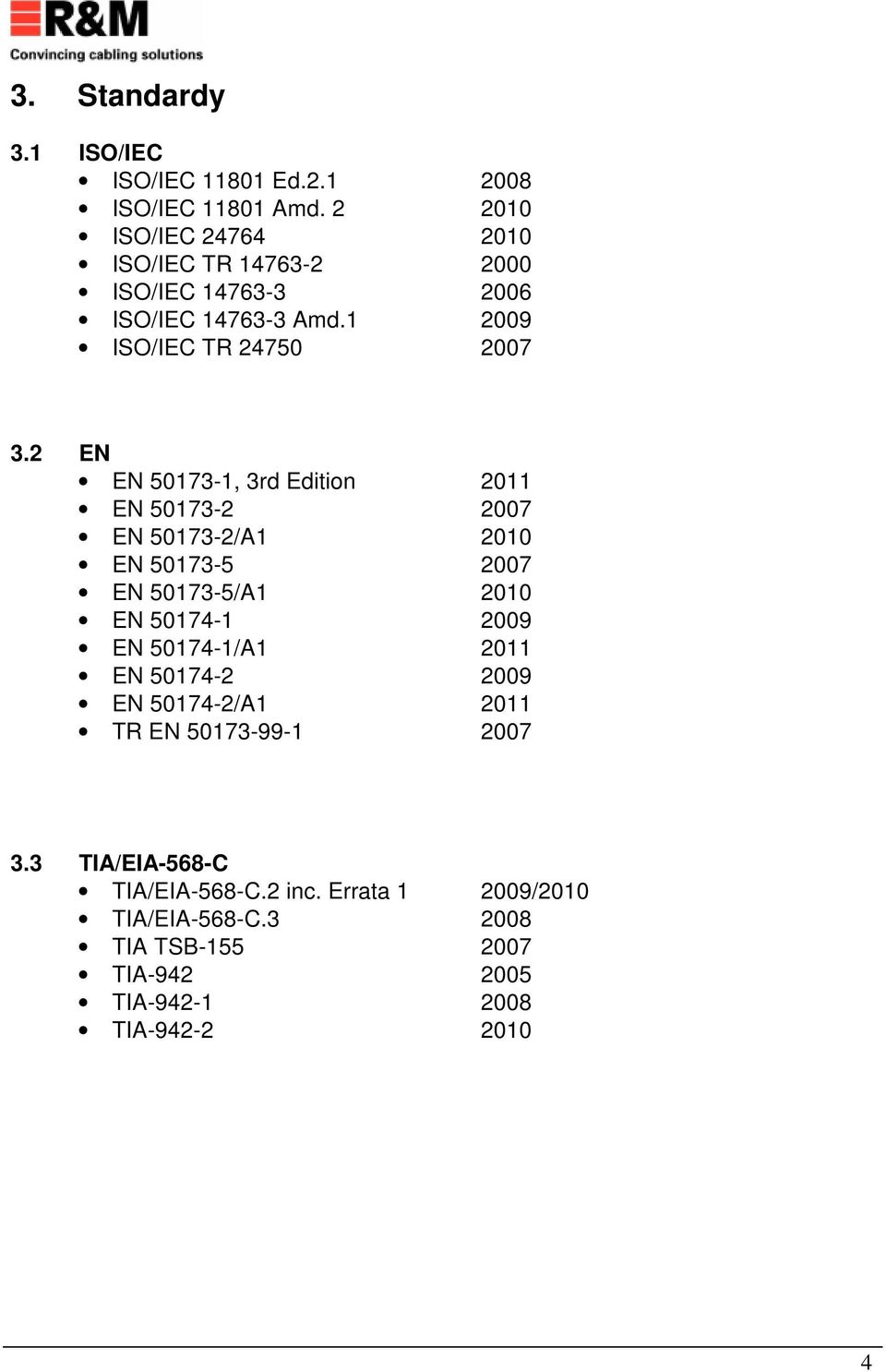

4 3. Standardy 3.1 ISO/IEC ISO/IEC Ed ISO/IEC Amd ISO/IEC ISO/IEC TR ISO/IEC ISO/IEC Amd ISO/IEC TR EN EN , 3rd Edition 2011 EN EN /A EN EN /A EN EN /A EN EN /A TR EN TIA/EIA-568-C TIA/EIA-568-C.2 inc. Errata /2010 TIA/EIA-568-C TIA TSB TIA TIA TIA

5 4. Akceptowane instrumenty pomiarowe 4.1. Wymieniony poniżej sprzęt został zatwierdzony do realizacji pomiarów certyfikacyjnych. Akceptacji podlegają jedynie oryginalne pliki pomiarowe z wyszczególnionych mierników, które są niezbędne do wnioskowania o przedłużona gwarancję. Klasa D Klasa E Klasa E A Fluke seria DSP 4000 Fluke seria DTX Fluke Omni II Wire Scope 350 LanTEK seria I i II* Wavetek LT 8600 WX4500-FA** NGC4500-FA** Fluke seria DSP 4000 Fluke seria DTX Fluke Omni II Wire Scope 350 LanTEK seria I i II* Wavetek LT 8600 WX4500-FA** NGC4500-FA** Fluke DTX 1800 LanTEK II* WX4500-FA** NGC4500-FA** * akceptowany pod następującymi warunkami: Minimalna wersja adaptera pomiarowego: 6014 (dla Class EA) Minimalna wersja adaptera pomiarowego: 6004 (dla Class E i niżej) Minimalna wersja oprogramowania: 2.0 ** akceptowany pod następującymi warunkami: Minimalna wersja oprogramowania miernika: Minimalna wersja oprogramowania do odczytu: Dopuszcza się stosowanie wyłącznie wskazach kabli pomiarowych: Kable testowe typu PL: PSI-TZ-02M z oznaczeniem datowym: 06/08/12-xx Certyfikowani partnerzy obowiązani są kalibrować wszystkie swoje urządzenia pomiarowe zgodnie z zaleceniami producenta (typowo raz do roku) Referencyjny sprzęt pomiarowy do pomiarów łączy miedzianych Sprzęt referencyjny musi być użyty w przypadku dokumentowania roszczeń reklamacyjnych. Ponadto, w przypadku sprawdzania marginesów ponad wymogi norm lub porównań różnych systemów, sprzęt referencyjny jest jedynym akceptowanych przez R&M. Jedynie wymieniony sprzęt przewyższa poziom wymaganej klasy IIIE dokładności pomiarowej i zbliża się do dokładności sprzętu laboratoryjnego. Klasa D Klasa E Klasa E A Fluke DTX 1800 Fluke DTX 1800 Fluke DTX

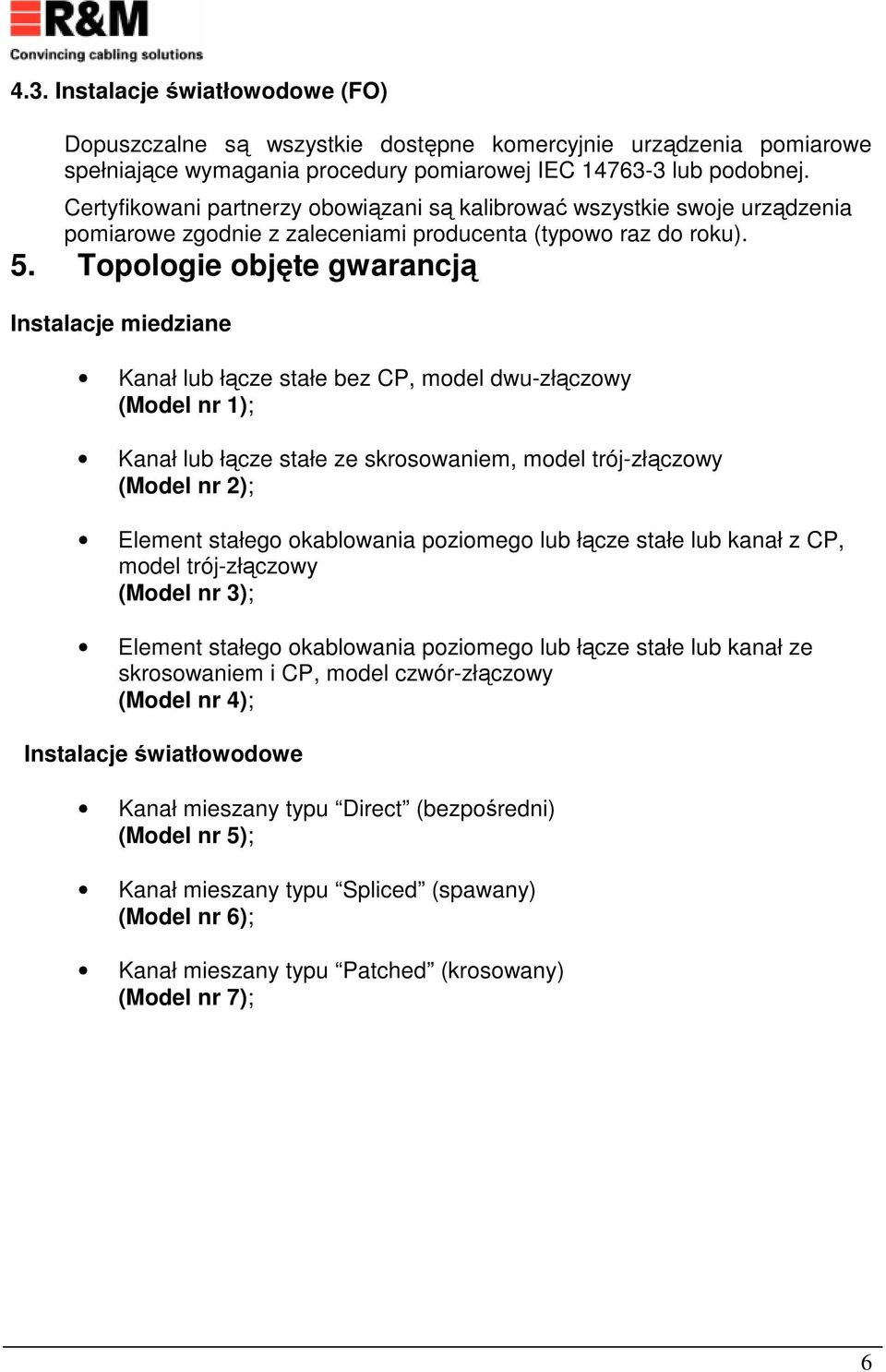

6 4.3. Instalacje światłowodowe (FO) Dopuszczalne są wszystkie dostępne komercyjnie urządzenia pomiarowe spełniające wymagania procedury pomiarowej IEC lub podobnej. Certyfikowani partnerzy obowiązani są kalibrować wszystkie swoje urządzenia pomiarowe zgodnie z zaleceniami producenta (typowo raz do roku). 5. Topologie objęte gwarancją Instalacje miedziane Kanał lub łącze stałe bez CP, model dwu-złączowy (Model nr 1); Kanał lub łącze stałe ze skrosowaniem, model trój-złączowy (Model nr 2); Element stałego okablowania poziomego lub łącze stałe lub kanał z CP, model trój-złączowy (Model nr 3); Element stałego okablowania poziomego lub łącze stałe lub kanał ze skrosowaniem i CP, model czwór-złączowy (Model nr 4); Instalacje światłowodowe Kanał mieszany typu Direct (bezpośredni) (Model nr 5); Kanał mieszany typu Spliced (spawany) (Model nr 6); Kanał mieszany typu Patched (krosowany) (Model nr 7); 6

7 5.1. Topologie instalacji miedzianych Model 1 Model 2 7

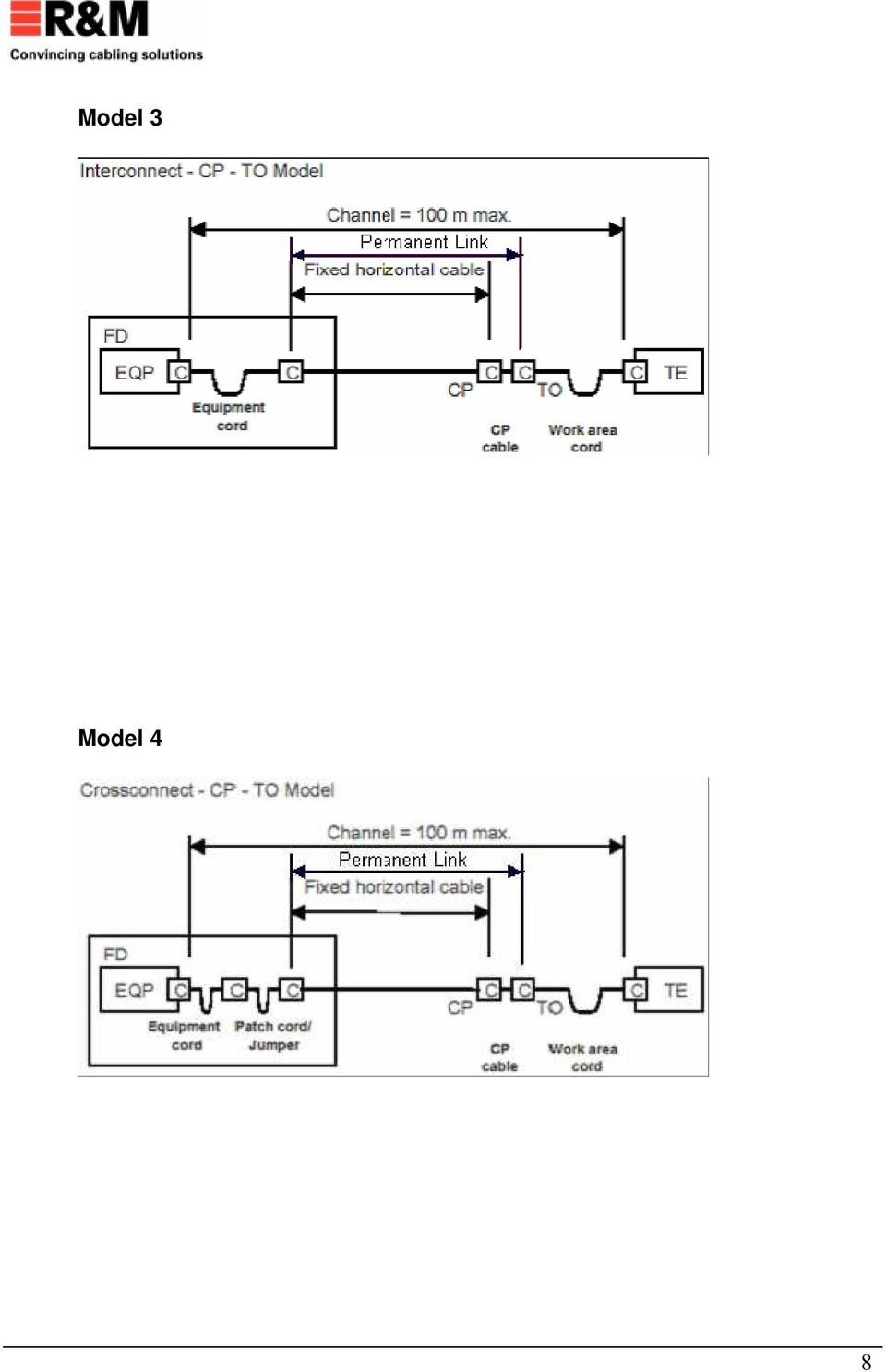

8 Model 3 Model 4 8

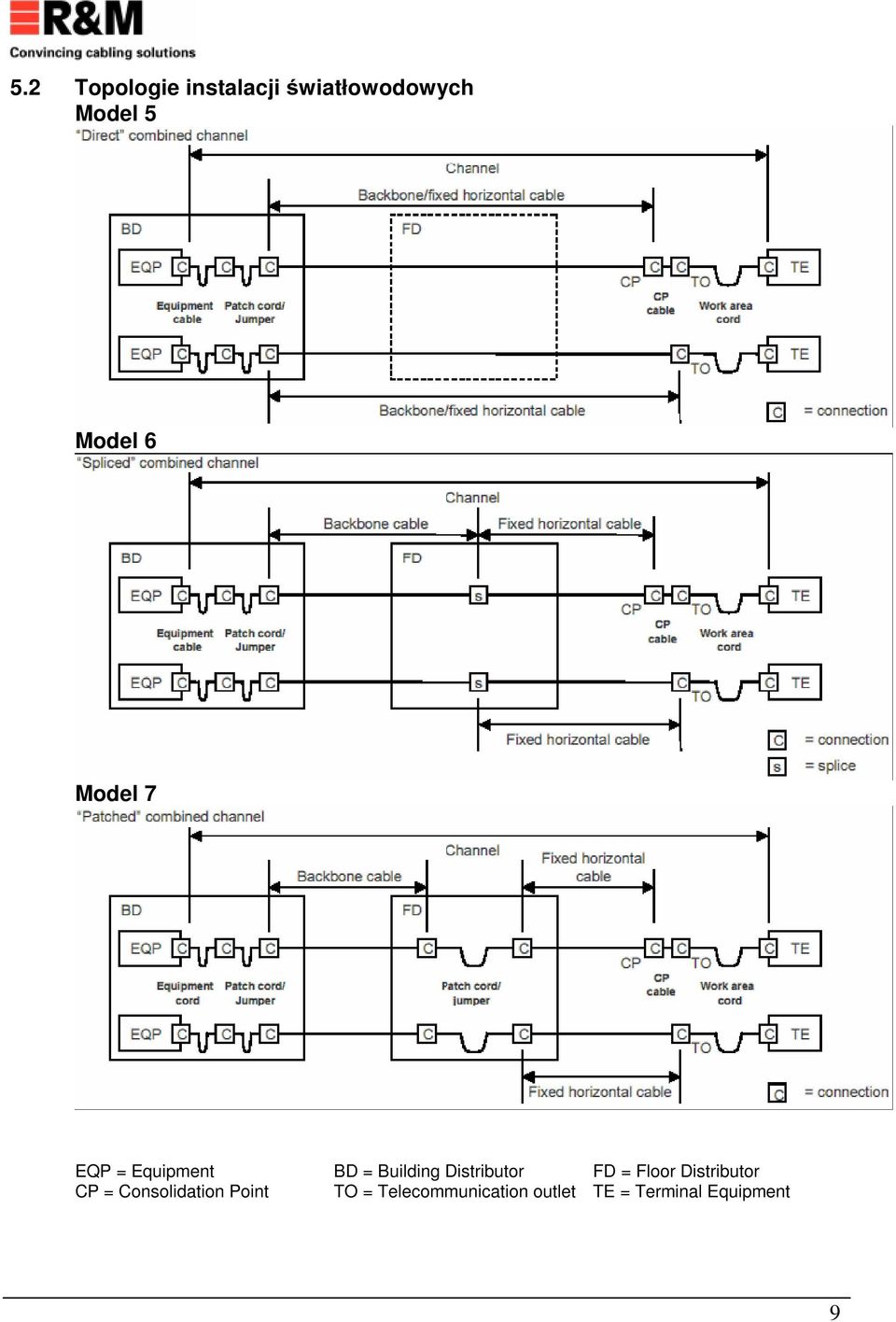

9 5.2 Topologie instalacji światłowodowych Model 5 Model 6 Model 7 EQP = Equipment BD = Building Distributor FD = Floor Distributor CP = Consolidation Point TO = Telecommunication outlet TE = Terminal Equipment 9
