1 Standard TIA/EIA-568A Commercial Building Telecommunications Cabling Standard Przeznaczenie TIA/EIA-568A Stworzenie standardu okablowania telekomunikacyjnego zaspokajającego wymagania różnych producentów Normalizacja planowania i instalacji okablowania strukturalnego w budynkach publicznych Ustanowienie kryteriów technicznych i jakości dla różnych konfiguracji okablowania Zakres standardu Minimalne wymagania okablowania telekomunikacyjnego w środowisku pomieszczeń biurowych Rekomendowane topologie i odległości Parametry medium transmisji wpływające na jakość Złącza i sygnały na nich dla zapewnienia współpracy Zapewnienie przydatności projektów przez okres co najmniej 10-ciu lat (około 15 lat) Historia TIA/EIA-568A Początek w 1985 w lipcu 1991 wersja EIA/TIA-568 (CAT3) w sierpniu 1991 Technical Systems Bulletin TSB-36 (CAT4 i CAT5) w sierpniu 1994 wersja 568A ISO opracowuje obecnie Generic Cabling for Customer Premises Cabling ISO/IEC Normy towarzyszące: EIA/TIA-569: Commercial Building Standard for Telecommunications Pathways and spaces 1

2 Elementy systemu 1. Wejście w/g EIA/TIA Centralny punkt dystrybucji 3. Okablowanie pionowe 4. Pośredni punkt dystrybucji 5. Okablowanie poziome 6. Stanowisko pracy EIA/TIA-569 2

3 Topologia gwiazdy (hierarchicznej) Punkty rozdzielcze można podzielić na: Międzybudynkowy punkt rozdzielczy (Campus Distributor ozn. CD), będący centralnym miejscem danej sieci lokalnej; Budynkowy punkt rozdzielczy (Building Distributor ozn. BD), będący centrum sieci w obrębie budynku; Piętrowy punkt rozdzielczy (Floor Distributor ozn. FD) będący miejscem połączenia wszystkich kabli na danej kondygnacji Okablowanie pionowe Pionowe połączenia między piętrami Połączenie od wejścia do CPD Połączenia między budynkami 3

4 Okablowanie pionowe - Topologia gwiazdy Okablowanie poziome Między miejscem pracy, a LPD Trzy rodzaje mediów transmisji na odcinku 90 m: 4-pary 100 Ω UTP/FTP (drut 24 AWG) 2-pary 150 Ω STP -- niestosowane 2 włókna 62.5/125 µm dopuszcza się użycie kabla koncentrycznego 50 Ω 4

5 Okablowanie poziome - Topologia gwiazdy Miejsce pracy Każde MP powinno posiadać minimum DWA gniazda. Jedno do transmisji głosu drugie do transmisji danych

6 Maksymalne odległości całkowita długość okablowania poziomego nie może przekroczyć 90m a sumaryczna długość kabla krosowego, kabla stacyjnego oraz kabla przyłączeniowego sprzętu aktywnego nie może przekroczyć 10m; długość okablowania pionowego budynku nie powinna przekraczać 500m, a okablowania pionowego międzybudynkowego 1500m, w sumie 2000m. Odległość tą można zwiększyć do 3000m, jeśli zostanie zastosowany światłowód jednomodowy EIA ISO Kategorie jakości okablowania wczesne do ok. 2000r Kategoria 3 is specified to 16 MHz. -- Klasa C zdefiniowana do 16 MHz Kategoria 4 zdefiniowana do 20 MHz. ** Nie ma odpowiadającej klasy do tej kategorii. Kategoria 5 and 5e zdefiniowana do 100 MHz. -- Klasa D zdefiniowana do 100 MHz.. Kategoria 6 zdefiniowana do 250 MHz. -- Klasa E zdefiniowana do 250 MHz. Kategoria 7 jest zdefiniowana do 600 MHz. -- Klasa F jest zdefiniowana do 600 MHz. 6

7 EIA ISO od 5E do 7a - XXI wiek TIA oraz ISO klasyfikacje Częstotliwość Pasmo TIA (tor tgransmisji) TIA (Kable) ISO (tor transmisji) ISO (Kable) MHz Kategoria 5e Kategoria 5e Kategoria 5e Klasa D MHz Kategoria 6 Kategoria 6 Kategoria 6 Klasa E MHz Kategoria 6A Kategoria 6A Kategoria 6A Klasa E A MHz n/s n/s Kategoria 7 Klasa F 1-1,000 MHz n/s n/s Kategoria 7 A Klasa F A Tor transmisji zawiera odcinek stały i elementy łączące Czas wprowadzania standardów TIA Cabling Standards Category 5e ANSI/TIA/EIA-568-B.2, Commercial Building Telecommunications Standard Part 2: Balanced Twisted pair Cabling Components, 2001 Category 6 ANSI/TIA/EIA-568-B.2-1, Commercial Building Telecommunications Standard, Addendum 1: Transmission Performance Specifications for 4 Pair 100 Ohm category 6 cabling, 2002 Category 6A ANSI/TIA-568-B.2-10, Commercial Building Telecommunications Standard Addendum 10: Transmission Performance Specifications for 4 Pair 100 Ohm Augmented Category 6 Cabling, 2008 ISO Cabling Standards Class D Class E ISO/IEC 11801, 2nd Ed., Information technology - Generic Cabling for Customer Premises, 2002 ISO/IEC 11801, 2nd Ed., Information technology - Generic Cabling for Customer Premises, 2002 Class E A Class F Class F A Amendment 1 to ISO/IEC 11801, 2nd Ed., Information technology - Generic Cabling for Customer Premises, 2008 ISO/IEC 11801, 2nd Ed., Information technology - Generic Cabling for Customer Premises, 2002 Amendment 1 to ISO/IEC 11801, 2nd Ed., Information technology - Generic Cabling for Customer Premises,

8 CAT 7A - TERA CAT 7A zgodność z RJ45 Nexans (IEC GG45 lub ARJ45 8

9 CAT 8 W marcu 2013 powstałą rekomendacja ISO/IEC TR rozpoczęcia standaryzacji dwóch nowych kategorii 4-parowej STP/UTP oraz złącz do... Cel to 1.6 GHz and z możliwościami wzrostu do 2.0 GHz Class I channel (Category 8.1 cable) Minimalne wymagania U/FTP or F/UTP, zgodny z klasą EA (Category 6A) z użyciem 8P8C Class II channel (Category 8.2 cable): Minimalne wymagania F/FTP or S/FTP zgodny z Class FA (Category 7A) złącza 8P8C or TERA/GG45/ARJ45 W marcu 2013, TIA TR42.7 prace nad 40GBASE-T przy założeniu wykorzystania medium 1.6 GHz i do 2 GHz, Zestawienie norm Amerykańskich EIA/TIA-568: Commercial building Telecommunications Wiring Standard EIA/TIA-569: commercial Building Standard for Telecommunications Pathways and spaces EIA/TIA-570: Residential and Light Commercial Telecommunication Wiring Standard EIA/TIA-606: Administration Standard for the Telecommunications Infrastructure of commercial Buildings EIA/TIA-607: commercial building grounding/bonding Requirements TIA/EIA-942 Telecommunications Infrastructure Standard for Data Centers TSB 36: Technical Systems Bulletin-Additional Cable Specifications for unshielded Twisted pair Cables TSB 40: Technical Systems Bulletin-Additional Transmission Specifications for Unshielded Twisted Pair Connecting Hardware IEEE : (also known as ANSI/IEEE Std ) or ISO : 1990 (E), Carrier Sense Multiple Access with Collision Detection(CSMA/CD) Access Method and Physical Layer Specifications IEEE : (also known as ANSI/IEEE Std ), Token ring Access method and Physical layer Specifications 9

10 ZESTAWIENIE klas i kategorii Class A: kanał do 100 khz z użyciem CAT 1 kabli i złącz Class B: kanał do 1 MHz z użyciem CAT 2 kabli i złącz Class C: kanał do 16 MHz z użyciem CAT 3 kabli i złącz miejsce na CAT 4 Class D: kanał do 100 MHz z użyciem CAT 5e cable/connectors Class E: kanał do 250 MHz z użyciem CAT 6 kabli i złącz Class EA: kanał do 500 MHz z użyciem CAT 6A kabli i złącz (poprawki 1 and 2 to ISO/IEC 11801, 2nd Ed.) Class F: kanał do 600 MHz z użyciem CAT 7 kablili i złącz Class FA: kanał do1000 MHz z użyciem CAT 7A kabli i złącz (Amendment 1 and 2 to ISO/IEC 11801, 2nd Ed.) Class I: kanał do około 1600 MHz and 2000 MHz z użyciem CAT 8.1 kabli i złącz (w opracowaniu) Class II: kanał do około 1600 MHz and 2000 MHz z użyciem CAT 8.2 kabli i złącz (w opracowaniu) Dwa najważniejsze parametry NEXT i tłumienie lub (ACR) Najważniejsze dwa parametry toru transmisji to: tłumienie, sygnał maleje ze wzrostem długości łącza energia rozprasza się tym bardziej im łącze mniej symetryczne i gorszej jakości przesłuch, sygnał jest zakłócony przez sygnały pochodzące z innych, równoległych źródeł Prawa Shannona Hartleya Nyquista ACR Attenuation to Crosstalk Ratio ( odstęp sygnału od szumu ) Przykład obliczeniowy w następnej części 10

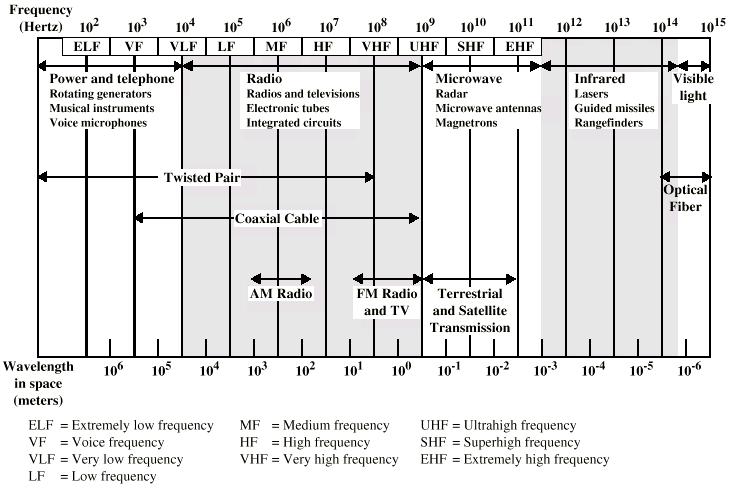

11 Kanał komunikacyjny - RPT Charakterystyka Przepustowość[b/s] Pasmo W [Hz] Poziom szumów SNR Prawdopodobieństwo przekłamania - BER Pojemność kanału (równania Nyquista i Shannona) Bezszumowego M=ilość poziomów sygnału Z uwzględnieniem szumów SNR= S/N C= 2Wlog 2 M C = Wlog ( 1+ SNR) 2 Widmo sygnałów elektromagnetycznych 11

12 NEXT i tłumienie Technologie transmisji danych Technologie i kable Category 5e Class D Category 6 Class E Category 6A Class E A Class F Class F A 4/16 MBPS TokenRing x x x x x 10BASE-T x x x x x 100BASE-T4 x x x x x 155 MBPS ATM x x x x x 1000BASE-T CAT5 x x x x x TIA/EIA-854 CAT6 x x x x 10GBASE-T x x x ISO/IEC FibreChannel 10GB x x Broadband CATV x 1Gb/s = 4 x 250 1Gb/s = 2 x

13 Technologie w skali czasu Okablowanie pionowe Impedancja = 100 ohms ± 15 % od 1 MHz do granicy (16, 20 or 100 MHz). Pionowe UTP (ACR) Attenuation/Power Sum NEXT Częstotliwość Kategoria 3 Kategoria 4 Kategoria 5 (MHz) (db) Attn/NEXT (db) Attn/NEXT (db) Attn/NEXT / / / / 53 - / 68 - / / / / / / / / / / / / / / / / / / / / / / / / / / / / / - - / / / - - / / / - - / / / - - / / 32 13

14 Dodatki i tabele Wire Gages American Wire Gage (AWG) - Specifikacja średnicy przewodów. Gage (AWG) średnica (mm) średnica (inches) 10 2, 60 0, , 05 0, , 63 0, , 29 0, , 02 0, , 81 0, , 64 0, , 51 0, , 40 0, , 32 0, , 25 0, , 20 0, , 16 0, , 13 0,

15 EIA ISO ANSI/TIA/EIA-568-A (and addenda) ISO/IEC (and amendments) Commercial Building Telecommunications Generic Cabling for Customer Premises Cabling Standard Categories of Cabling Performance Category 3 is specified to 16 MHz. Class C is specified to 16 MHz. Category 4 is specified to 20 MHz.* No comparable class is provided for category 4. Category 5 and 5e is specified to 100 MHz. Class D is specified to 100 MHz. An Optical Class is also specified. Category 6 to be specified to 250 MHz. Class E to be specified to 250 MHz. Category 7 to be specified to 600 MHz. Class F to be specified to 600 MHz. Terminologia Horizontal Media Choices 4-pair 100 ohm unshielded twisted-pair *4-pair (or 2-pair) *100 ohm (or 120 ohm) balanced cable Two fiber, 62.5/125 µm optical fiber *62.5/125 µm (or 50/125 µm) optical fiber 2-pair, 150 ohm shielded twisted-pair 2-pair, 150 ohm shielded twisted-pair 50 ohm coaxial cable (Expected to be eliminated next edition.) Backbone Media Choices 100 ohm unshielded twisted-pair 100 ohm (or 120 ohm) balanced cable 62.5/125 µm optical fiber (50/125 µm to be 62.5/125 µm or 50/125 µm optical fiber added) Singlemode optical fiber Singlemode optical fiber 150 ohm shielded twisted-pair 150 ohm shielded twisted-pair 50 ohm coaxial cable (Expected to be eliminated next edition.) Bend Radius Horizontal >= 4 times cable O.D. no load Horizontal >= 4 times cable O.D. Backbone >= 10 times cable O.D. Backbone >= 6 times cable O.D. B.1 - under load 8 times for 4 pair >= 8 times cable O.D. while pulling cables EIA - ISO 568-A and pending PN Horizontal Link Specifications Link Atten</= 2.0 db at 850 nm and 1300 nm Link Atten</= 2.5 db at 850 nm Link Atten</= 2.2 db at 1300 nm Backbone Link Specifications Calculated from Component Contributions as follows: Link Atten</= Cable Atten+ Connector Atten+ Splice Atten Optical Fiber Component Specifications Connector Atten </= 0.75 db Calculated from Component Contributions as follows: Link Atten</= Cable Atten+ Connector Atten+ Splice Atten Connector Atten </= 0.5 db Splice Atten </= 0.3 db Splice Atten </= 0.3 db Cable Atten </= 3.75 db/km at 850 nm f or 62.5/125 µm Cable Atten </= 3.5 db/km at 850 nm f or 62.5/125 µm and 50/125 µm Cable Atten </= 1.5 db/km at 1300 nm f or 62.5/125 µm Cable Atten </= 1.0 db/km at 1300 nm f or 62.5/125 µm and 50/125 µm Cable AttenTBD f or 62.5/125 µm Cable Atten </= 0.5 db/km f or singlemode outside plant cable Cable Atten </= 1.0 db/km f or singlemode (no dif f erentiation between inside and outside plant cables) Cable Atten </= 0.5 db/km f or singlemode inside plant cable Optical Fiber Modal Bandwidth Bandwidth Atten </= 160 MHz-Km at 850 nm f or 62.5/125 µm Bandwidth Atten </= 200 MHz-Km at 850 nm f or 62.5/125 µm and 50/125 µm Bandwidth Atten </= 500 MHz-Km at 1300 nm f or 62.5/125 µm Bandwidth Atten </= 500 MHz-Km at 1300 nm f or 62.5/125 µm and 50/125 µm 15
