1 Przewodnik akcesoriów DTX CableAnalyzer Dodatki i akcesoria firmy Fluke Networks zwiększające wartość inwestycji

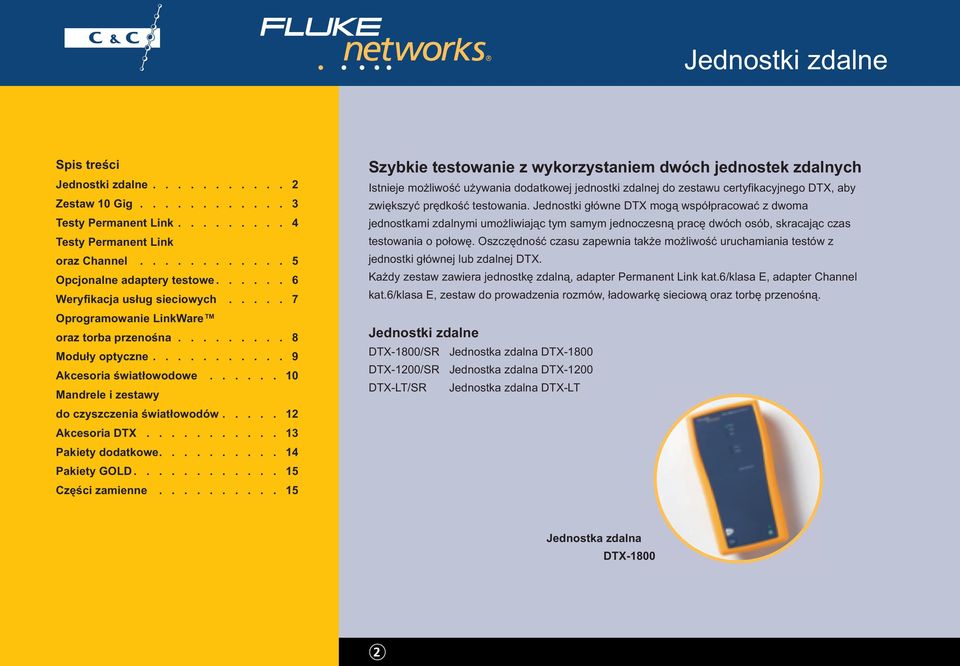

2 Jednostki zdalne Spis treści Jednostki zdalne Zestaw 10 Gig Testy Permanent Link Testy Permanent Link oraz Channel Opcjonalne adaptery testowe Weryfikacja usług sieciowych Oprogramowanie LinkWare oraz torba przenośna Moduły optyczne Akcesoria światłowodowe Mandrele i zestawy do czyszczenia światłowodów Akcesoria DTX Pakiety dodatkowe Pakiety GOLD Części zamienne Szybkie testowanie z wykorzystaniem dwóch jednostek zdalnych Istnieje możliwość używania dodatkowej jednostki zdalnej do zestawu certyfikacyjnego DTX, aby zwiększyć prędkość testowania. Jednostki główne DTX mogą współpracować z dwoma jednostkami zdalnymi umożliwiając tym samym jednoczesną pracę dwóch osób, skracając czas testowania o połowę. Oszczędność czasu zapewnia także możliwość uruchamiania testów z jednostki głównej lub zdalnej DTX. Każdy zestaw zawiera jednostkę zdalną, adapter Permanent Link kat.6/klasa E, adapter Channel kat.6/klasa E, zestaw do prowadzenia rozmów, ładowarkę sieciową oraz torbę przenośną. Jednostki zdalne DTX-1800/SR Jednostka zdalna DTX-1800 DTX-1200/SR Jednostka zdalna DTX-1200 DTX-LT/SR Jednostka zdalna DTX-LT Jednostka zdalna DTX-1800

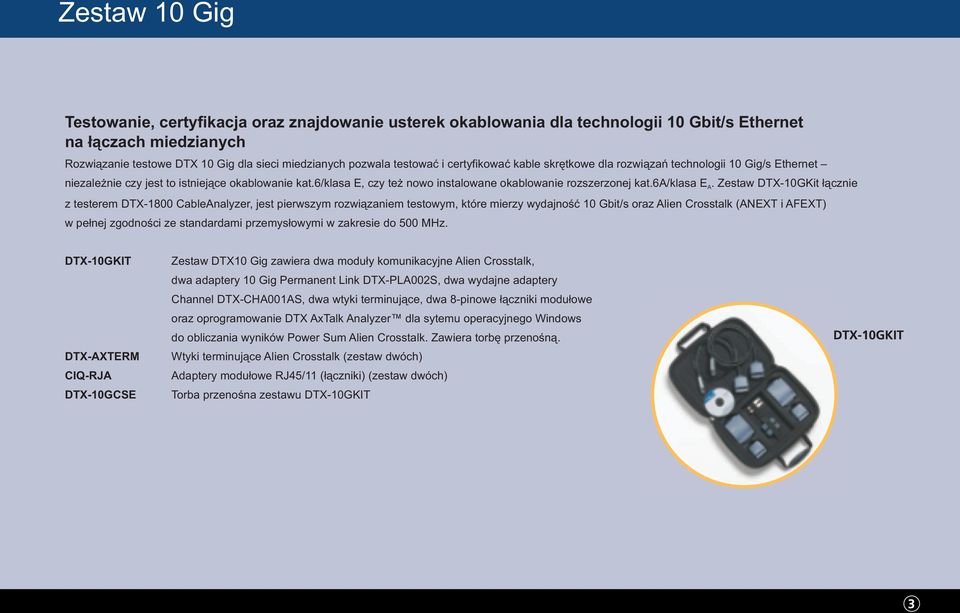

3 Zestaw 10 Gig Testowanie, certyfikacja oraz znajdowanie usterek okablowania dla technologii 10 Gbit/s Ethernet na łączach miedzianych Rozwiązanie testowe DTX 10 Gig dla sieci miedzianych pozwala testować i certyfikować kable skrętkowe dla rozwiązań technologii 10 Gig/s Ethernet niezależnie czy jest to istniejące okablowanie kat.6/klasa E, czy też nowo instalowane okablowanie rozszerzonej kat.6a/klasa E. Zestaw DTX-10GKit łącznie A z testerem DTX-1800 CableAnalyzer, jest pierwszym rozwiązaniem testowym, które mierzy wydajność 10 Gbit/s oraz Alien Crosstalk (ANEXT i AFEXT) w pełnej zgodności ze standardami przemysłowymi w zakresie do 500 MHz. DTX-10GKIT DTX-AXTERM CIQ-RJA DTX-10GCSE Zestaw DTX10 Gig zawiera dwa moduły komunikacyjne Alien Crosstalk, dwa adaptery 10 Gig Permanent Link DTX-PLA002S, dwa wydajne adaptery Channel DTX-CHA001AS, dwa wtyki terminujące, dwa 8-pinowe łączniki modułowe oraz oprogramowanie DTX AxTalk Analyzer dla sytemu operacyjnego Windows do obliczania wyników Power Sum Alien Crosstalk. Zawiera torbę przenośną. Wtyki terminujące Alien Crosstalk (zestaw dwóch) Adaptery modułowe RJ45/11 (łączniki) (zestaw dwóch) Torba przenośna zestawu DTX-10GKIT

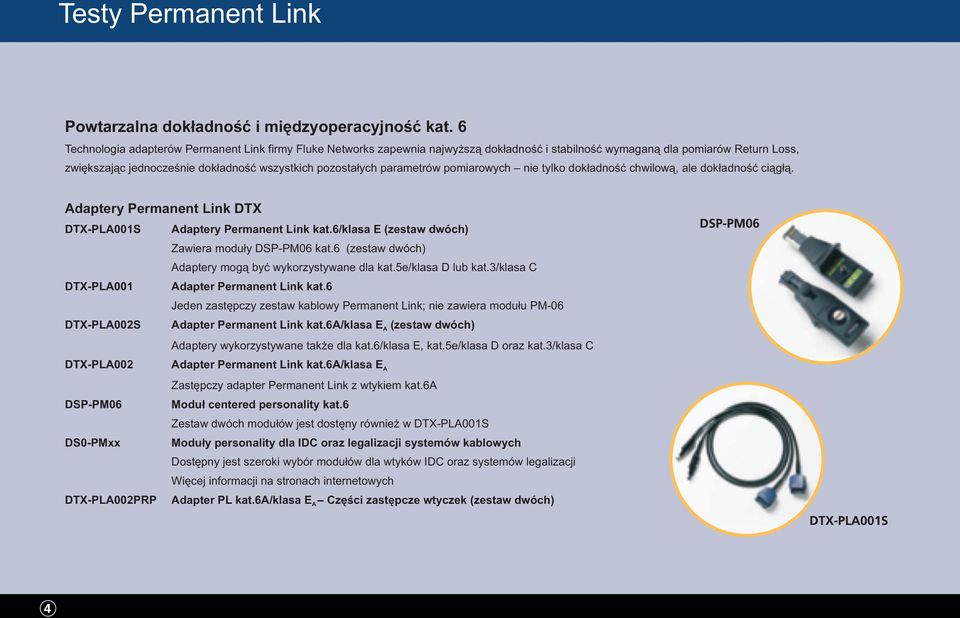

4 Testy Permanent Link Powtarzalna dokładność i międzyoperacyjność kat. 6 Technologia adapterów Permanent Link firmy Fluke Networks zapewnia najwyższą dokładność i stabilność wymaganą dla pomiarów Return Loss, zwiększając jednocześnie dokładność wszystkich pozostałych parametrów pomiarowych nie tylko dokładność chwilową, ale dokładność ciągłą. Adaptery Permanent Link DTX DTX-PLA001S DTX-PLA001 DTX-PLA002S DTX-PLA002 DSP-PM06 DS0-PMxx DTX-PLA002PRP Adaptery Permanent Link kat.6/klasa E (zestaw dwóch) Zawiera moduły DSP-PM06 kat.6 (zestaw dwóch) Adaptery mogą być wykorzystywane dla kat.5e/klasa D lub kat.3/klasa C Adapter Permanent Link kat.6 Jeden zastępczy zestaw kablowy Permanent Link; nie zawiera modułu PM-06 Adapter Permanent Link kat.6a/klasa E (zestaw dwóch) A Adaptery wykorzystywane także dla kat.6/klasa E, kat.5e/klasa D oraz kat.3/klasa C Adapter Permanent Link kat.6a/klasa E A Zastępczy adapter Permanent Link z wtykiem kat.6a Moduł centered personality kat.6 Zestaw dwóch modułów jest dostęny również w DTX-PLA001S Moduły personality dla IDC oraz legalizacji systemów kablowych Dostępny jest szeroki wybór modułów dla wtyków IDC oraz systemów legalizacji Więcej informacji na stronach internetowych Adapter PL kat.6a/klasa E Części zastępcze wtyczek (zestaw dwóch) A

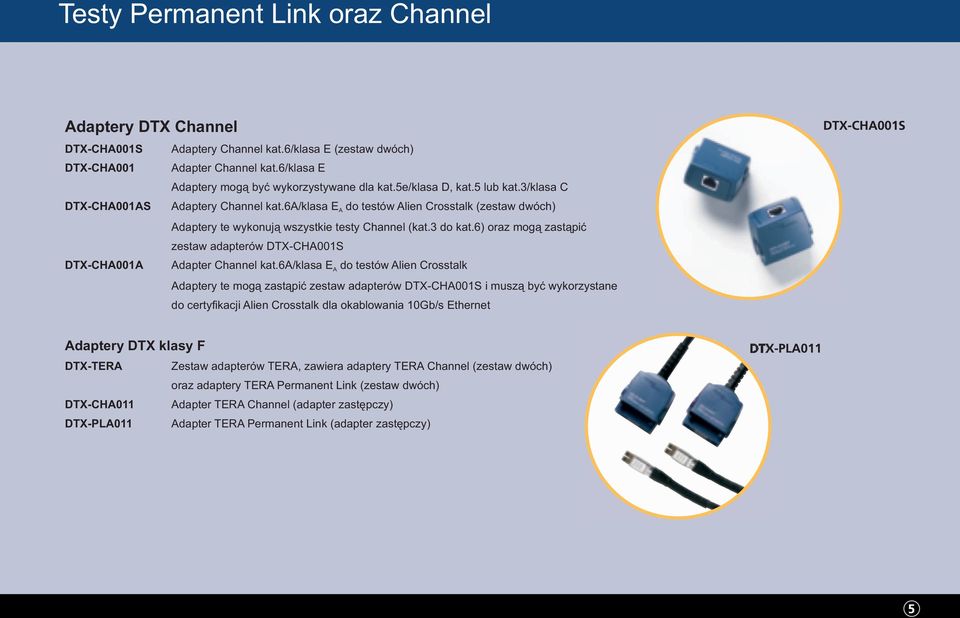

5 Testy Permanent Link oraz Channel Adaptery DTX Channel DTX-CHA001S DTX-CHA001 DTX-CHA001AS DTX-CHA001A Adaptery Channel kat.6/klasa E (zestaw dwóch) Adapter Channel kat.6/klasa E Adaptery mogą być wykorzystywane dla kat.5e/klasa D, kat.5 lub kat.3/klasa C Adaptery Channel kat.6a/klasa E do testów Alien Crosstalk (zestaw dwóch) A Adaptery te wykonują wszystkie testy Channel (kat.3 do kat.6) oraz mogą zastąpić zestaw adapterów DTX-CHA001S Adapter Channel kat.6a/klasa E do testów Alien Crosstalk A Adaptery te mogą zastąpić zestaw adapterów DTX-CHA001S i muszą być wykorzystane do certyfikacji Alien Crosstalk dla okablowania 10Gb/s Ethernet Adaptery DTX klasy F DTX-TERA Zestaw adapterów TERA, zawiera adaptery TERA Channel (zestaw dwóch) oraz adaptery TERA Permanent Link (zestaw dwóch) DTX-CHA011 Adapter TERA Channel (adapter zastępczy) DTX-PLA011 Adapter TERA Permanent Link (adapter zastępczy)

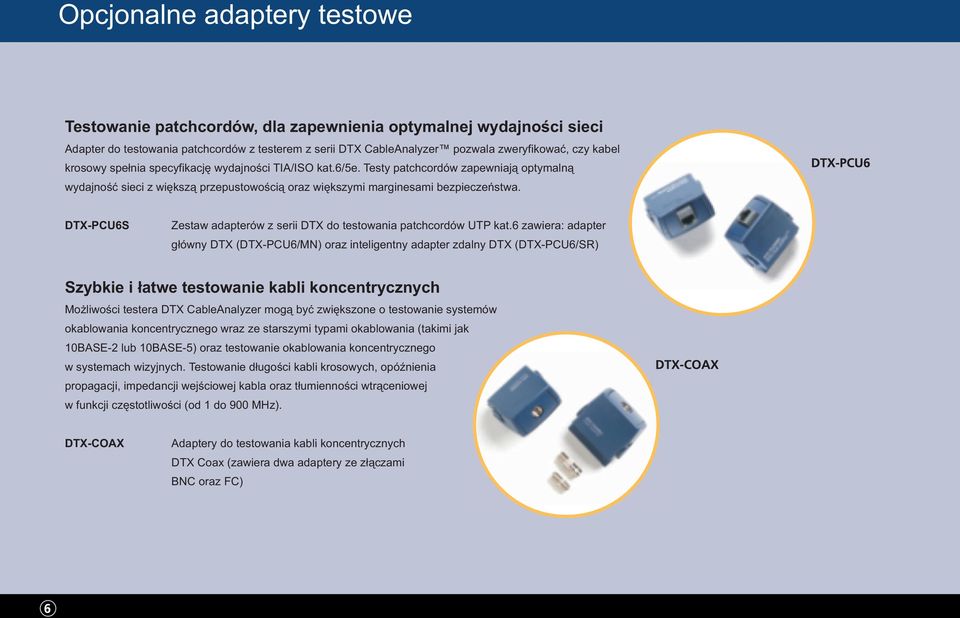

6 Opcjonalne adaptery testowe Testowanie patchcordów, dla zapewnienia optymalnej wydajności sieci Adapter do testowania patchcordów z testerem z serii DTX CableAnalyzer pozwala zweryfikować, czy kabel krosowy spełnia specyfikację wydajności TIA/ISO kat.6/5e. Testy patchcordów zapewniają optymalną wydajność sieci z większą przepustowością oraz większymi marginesami bezpieczeństwa. DTX-PCU6S Zestaw adapterów z serii DTX do testowania patchcordów UTP kat.6 zawiera: adapter główny DTX (DTX-PCU6/MN) oraz inteligentny adapter zdalny DTX (DTX-PCU6/SR) Szybkie i łatwe testowanie kabli koncentrycznych Możliwości testera DTX CableAnalyzer mogą być zwiększone o testowanie systemów okablowania koncentrycznego wraz ze starszymi typami okablowania (takimi jak 10BASE-2 lub 10BASE-5) oraz testowanie okablowania koncentrycznego w systemach wizyjnych. Testowanie długości kabli krosowych, opóźnienia propagacji, impedancji wejściowej kabla oraz tłumienności wtrąceniowej w funkcji częstotliwości (od 1 do 900 MHz). DTX-COAX Adaptery do testowania kabli koncentrycznych DTX Coax (zawiera dwa adaptery ze złączami BNC oraz FC)

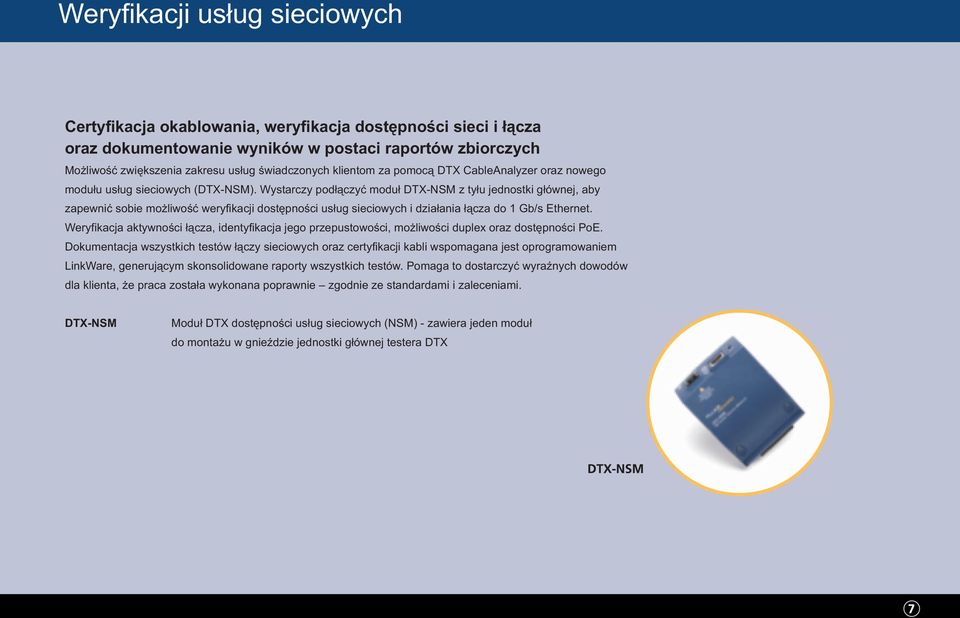

7 Weryfikacji usług sieciowych Certyfikacja okablowania, weryfikacja dostępności sieci i łącza oraz dokumentowanie wyników w postaci raportów zbiorczych Możliwość zwiększenia zakresu usług świadczonych klientom za pomocą DTX CableAnalyzer oraz nowego modułu usług sieciowych (DTX-NSM). Wystarczy podłączyć moduł DTX-NSM z tyłu jednostki głównej, aby zapewnić sobie możliwość weryfikacji dostępności usług sieciowych i działania łącza do 1 Gb/s Ethernet. Weryfikacja aktywności łącza, identyfikacja jego przepustowości, możliwości duplex oraz dostępności PoE. Dokumentacja wszystkich testów łączy sieciowych oraz certyfikacji kabli wspomagana jest oprogramowaniem LinkWare, generującym skonsolidowane raporty wszystkich testów. Pomaga to dostarczyć wyraźnych dowodów dla klienta, że praca została wykonana poprawnie zgodnie ze standardami i zaleceniami. DTX-NSM Moduł DTX dostępności usług sieciowych (NSM) - zawiera jeden moduł do montażu w gnieździe jednostki głównej testera DTX

8 Oprogramowanie LinkWare oraz torba przenośna Oprogramowanie PC LinkWare LinkWare LinkWare-Stats Oprogramowanie do zarządzania wynikami testów okablowania LinkWare jest darmowe i może być pobrane ze strony Oprogramowanie do tworzenia zaawansowanych analiz statystycznych rezultatów. Demo aplikacji można pobrać ze strony Akcesoria DTX DTX-CASE DTX-STRP Torba przenośna seria DTX Pas do przenoszenia seria DTX Zestaw słuchawkowy DTX DTX-TSET Zestaw słuchawkowy dla DSP oraz DTX CableAnalyzer

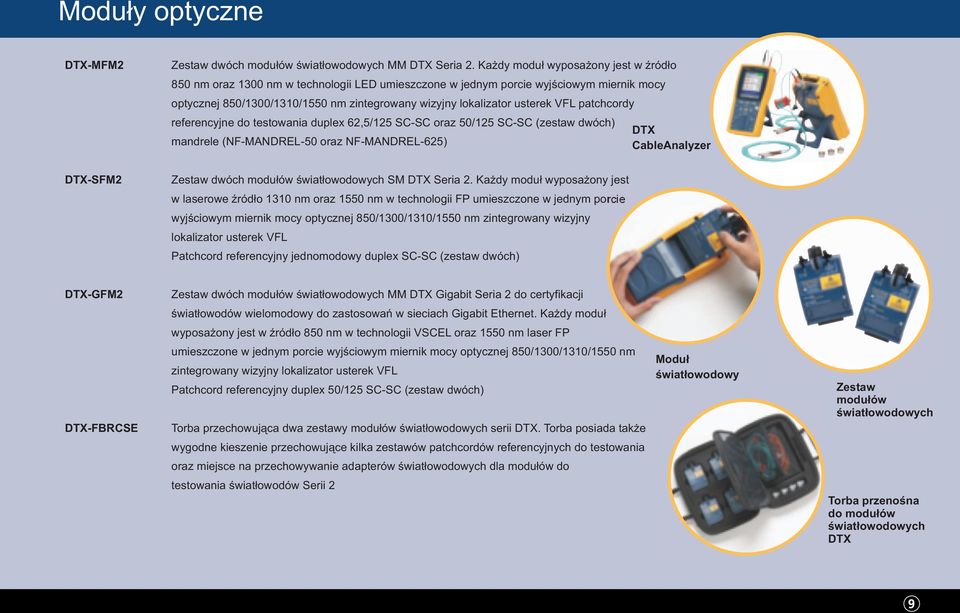

9 Moduły optyczne DTX-MFM2 Zestaw dwóch modułów światłowodowych MM DTX Seria 2. Każdy moduł wyposażony jest w źródło 850 nm oraz 1300 nm w technologii LED umieszczone w jednym porcie wyjściowym miernik mocy optycznej 850/1300/1310/1550 nm zintegrowany wizyjny lokalizator usterek VFL patchcordy referencyjne do testowania duplex 62,5/125 SC-SC oraz 50/125 SC-SC (zestaw dwóch) mandrele (NF-MANDREL-50 oraz NF-MANDREL-625) DTX CableAnalyzer DTX-SFM2 Zestaw dwóch modułów światłowodowych SM DTX Seria 2. Każdy moduł wyposażony jest w laserowe źródło 1310 nm oraz 1550 nm w technologii FP umieszczone w jednym porcie wyjściowym miernik mocy optycznej 850/1300/1310/1550 nm zintegrowany wizyjny lokalizator usterek VFL Patchcord referencyjny jednomodowy duplex SC-SC (zestaw dwóch) DTX-GFM2 Zestaw dwóch modułów światłowodowych MM DTX Gigabit Seria 2 do certyfikacji światłowodów wielomodowy do zastosowań w sieciach Gigabit Ethernet. Każdy moduł wyposażony jest w źródło 850 nm w technologii VSCEL oraz 1550 nm laser FP DTX-FBRCSE umieszczone w jednym porcie wyjściowym miernik mocy optycznej 850/1300/1310/1550 nm zintegrowany wizyjny lokalizator usterek VFL Patchcord referencyjny duplex 50/125 SC-SC (zestaw dwóch) Torba przechowująca dwa zestawy modułów światłowodowych serii DTX. Torba posiada także Moduł światłowodowy Zestaw modułów światłowodowych wygodne kieszenie przechowujące kilka zestawów patchcordów referencyjnych do testowania oraz miejsce na przechowywanie adapterów światłowodowych dla modułów do testowania światłowodów Serii 2 Torba przenośna do modułów światłowodowych DTX

10 Akcesoria światłowodowe Patchcordy referencyjne duplex dla modułów światłowodowych DTX Seria 2 NFB1/2-LC/ST Zestaw Patchcordów duplexowych MM 62.5um i 50um z adapterami LC i ST NFK1-DPLX-SC Duplexowe patchcordy MM 62.5 um dla adaptera SC (zestaw dwóch) NFK1-DPLX-LC Duplexowe patchcordy MM 62.5 um dla adaptera LC (zestaw dwóch) NFK1-DPLX-ST Duplexowe patchcordy MM 62.5 um dla adaptera ST (zestaw dwóch) NFK1-DPLX-FC Duplexowe patchcordy MM 62.5 um dla adaptera FC (zestaw dwóch) NFK2-DPLX-SC Duplexowe patchcordy MM 50 um dla adaptera SC (zestaw dwóch) NFK2-DPLX-LC Duplexowe patchcordy MM 50 um dla adaptera LC (zestaw dwóch) NFK2-DPLX-ST Duplexowe patchcordy MM 50 um dla adaptera ST (zestaw dwóch) NFK2-DPLX-FC Duplexowe patchcordy MM 50 um dla adaptera FC (zestaw dwóch) NFK3-DPLX-SC Duplexowe patchcordy SM dla adaptera SC (zestaw dwóch) NFK3-DPLX-LC Duplexowe patchcordy SM dla adaptera LC (zestaw dwóch) NFK3-DPLX-ST Duplexowe patchcordy SM dla adaptera ST (zestaw dwóch) NFK3-DPLX-FC Duplexowe patchcordy SM dla adaptera FC (zestaw dwóch) Światłowodowe adaptery testowe dla modułów optycznych DTX Seria 2 NFA-SC NFA-LC NFA-ST NFA-FC Adaptery testowe SC (zestaw dwóch) Adaptery testowe LC (zestaw dwóch) Adaptery testowe ST (zestaw dwóch) Adaptery testowe FC (zestaw dwóch) Adaptery do testowania światłowodów

11 Akcesoria światłowodowe Testowanie światłowodów ze złączami SFF Opcjonalny zestaw akcesoriów SFF pozwala w szybki i łatwy sposób wykonywać wysoce zautomatyzowane testy dwóch włókien, certyfikację oraz dokumentację łączy światłowodowych zawierających złącza SFF (MT-RJ, VF-45 oraz FiberJack). Zestawy akcesoriów SFF NFK1-VF45 Zestaw kabli 3M Volition VF-45, włókno 62.5 μm NFK2-VF45 Zestaw kabli 3M Volition VF-45, włókno 50 μm NFK1-MTRJ Zestaw kabli MTRJ, włókno 62.5 μm NFK2-MTRJ Zestaw kabli MTRJ, włókno 50 μm NFK1-FJ Zestaw akcesoriów Fiber Jack, włókno 62.5 μm NFK1-LC Zestaw akcesoriów LC dla modułów do testowania światłowodów Seria 1

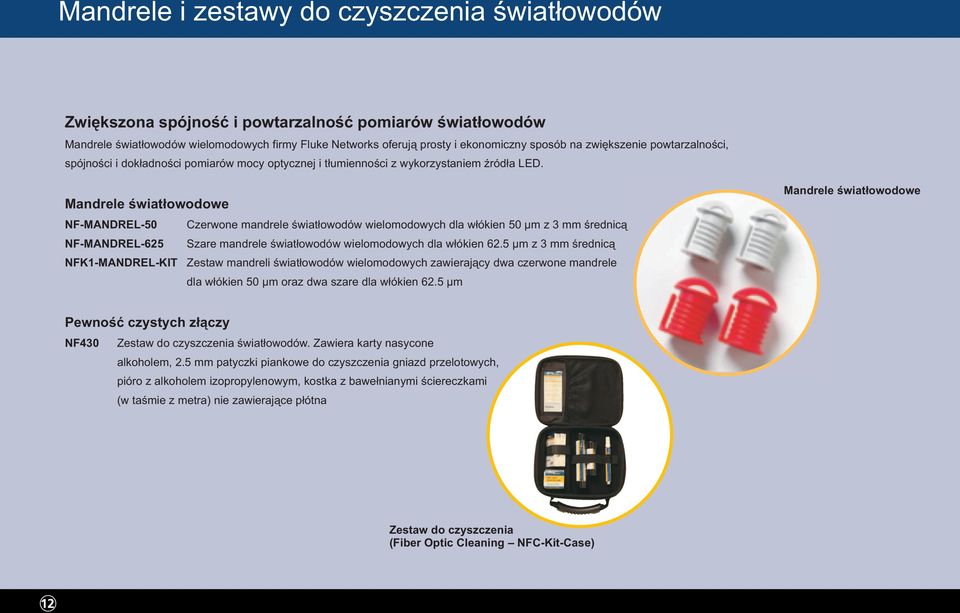

12 Mandrele i zestawy do czyszczenia światłowodów Zwiększona spójność i powtarzalność pomiarów światłowodów Mandrele światłowodów wielomodowych firmy Fluke Networks oferują prosty i ekonomiczny sposób na zwiększenie powtarzalności, spójności i dokładności pomiarów mocy optycznej i tłumienności z wykorzystaniem źródła LED. Mandrele światłowodowe NF-MANDREL-50 Czerwone mandrele światłowodów wielomodowych dla włókien 50 μm z 3 mm średnicą NF-MANDREL-625 Szare mandrele światłowodów wielomodowych dla włókien 62.5 μm z 3 mm średnicą NFK1-MANDREL-KIT Zestaw mandreli światłowodów wielomodowych zawierający dwa czerwone mandrele dla włókien 50 μm oraz dwa szare dla włókien 62.5 μm Mandrele światłowodowe Pewność czystych złączy NF430 Zestaw do czyszczenia światłowodów. Zawiera karty nasycone alkoholem, 2.5 mm patyczki piankowe do czyszczenia gniazd przelotowych, pióro z alkoholem izopropylenowym, kostka z bawełnianymi ściereczkami (w taśmie z metra) nie zawierające płótna Zestaw do czyszczenia (Fiber Optic Cleaning NFC-Kit-Case)

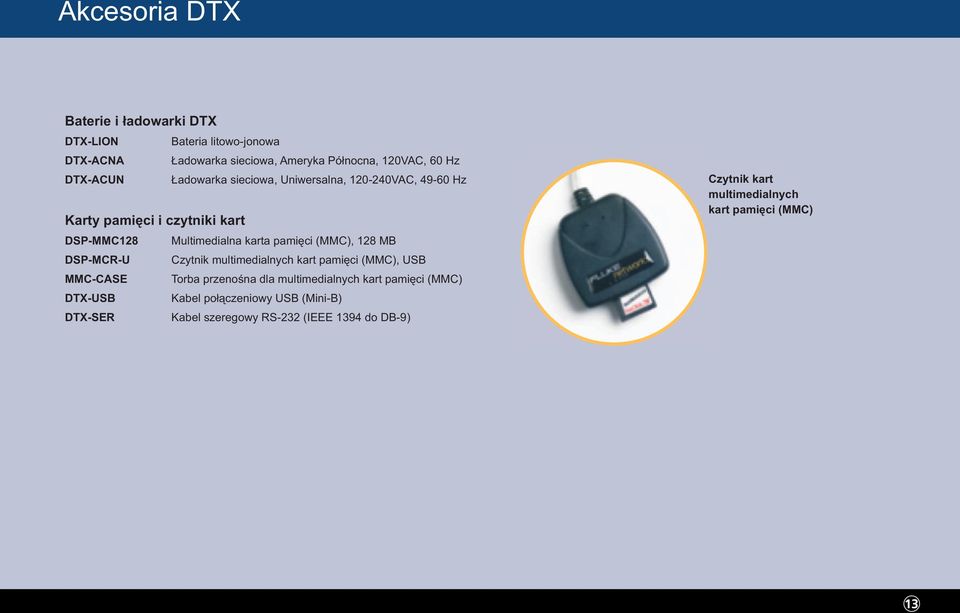

13 Akcesoria DTX Baterie i ładowarki DTX DTX-LION Bateria litowo-jonowa DTX-ACNA Ładowarka sieciowa, Ameryka Północna, 120VAC, 60 Hz DTX-ACUN Ładowarka sieciowa, Uniwersalna, VAC, Hz Karty pamięci i czytniki kart DSP-MMC128 Multimedialna karta pamięci (MMC), 128 MB DSP-MCR-U Czytnik multimedialnych kart pamięci (MMC), USB MMC-CASE Torba przenośna dla multimedialnych kart pamięci (MMC) DTX-USB Kabel połączeniowy USB (Mini-B) DTX-SER Kabel szeregowy RS-232 (IEEE 1394 do DB-9) Czytnik kart multimedialnych kart pamięci (MMC)

14 Pakiety rozbudowujące Seria DTX zapewnia możliwość rozbudowy w przyszłości dowolnego modelu do modelu o wyższej wydajności, łącznie z DTX DTX-1218E DTX-LT18E DTX-LT12E upgrade dla DTX-1200 do DTX-1800 Pakiet DTX-1218E przeznaczony jest do testera DTX-1200 zwiększając jego możliwości, zapewniając funkcjonalność DTX Zwiększa on zakres częstotliwości do 900 MHz, daje możliwość testowania klasy F dzięki dodatkowym adapterom klasy F Permanent Link i Channel. Zawiera kartę pamięci 128 MB MMC, etui do kary MMC oraz kabel szeregowy do łączności z komputerem (IEEE 1394 do DB9). uprade dla DTX-LT do DTX-1800 Pakiet DTX-LT18E przeznaczony jest do testera DTX-LT zwiększając jego możliwości, zapewniając funkcjonalność DTX Zwiększa on zakres częstotliwości do 900 MHz, daje możliwość 9-cio sekundowych automatycznych testów. Zawiera zestaw słuchawkowy, adapter Channel kat.6/klasa E, port MMC, kartę pamięci 128 MB MMC, etui do kary MMC oraz kabel szeregowy do łączności z komputerem (IEEE 1394 do DB9). upgrade dla DTX-LT do DTX-1200 Pakiet DTX-LT12E przeznaczony jest do testera DTX-LT zwiększając jego możliwości, zapewniając funkcjonalność DTX Zawiera daje możliwość 9-cio sekundowego automatycznego testu oraz zawiera zestaw słuchawkowy, adapter Channel kat.6/klasa E i port MMC.

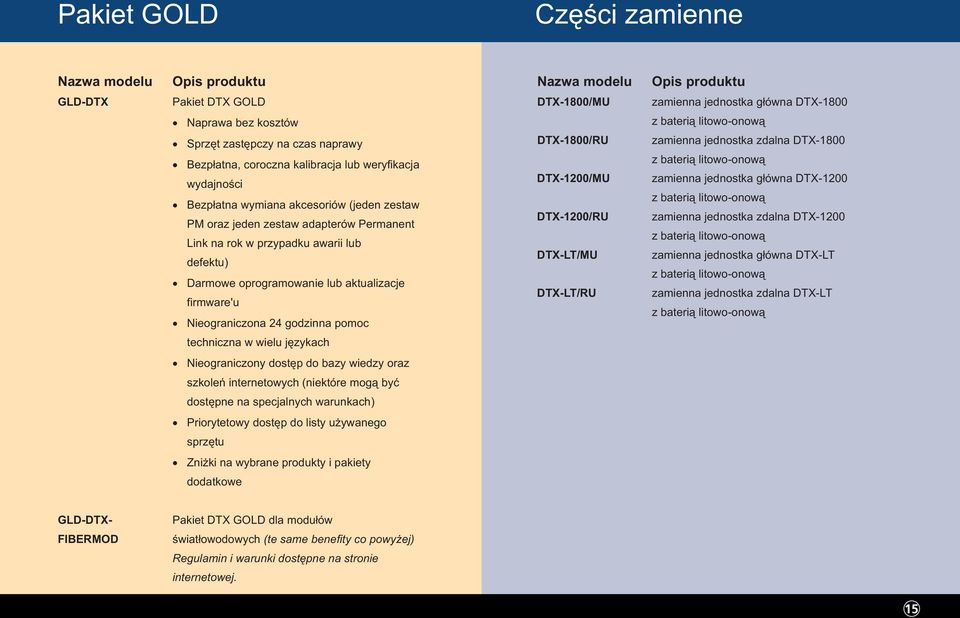

15 Pakiet GOLD Części zamienne Nazwa modelu Opis produktu Nazwa modelu Opis produktu GLD-DTX Pakiet DTX GOLD DTX-1800/MU zamienna jednostka główna DTX-1800 Naprawa bez kosztów z baterią litowo-onową Sprzęt zastępczy na czas naprawy Bezpłatna, coroczna kalibracja lub weryfikacja wydajności Bezpłatna wymiana akcesoriów (jeden zestaw PM oraz jeden zestaw adapterów Permanent Link na rok w przypadku awarii lub defektu) Darmowe oprogramowanie lub aktualizacje firmware'u Nieograniczona 24 godzinna pomoc DTX-1800/RU DTX-1200/MU DTX-1200/RU DTX-LT/MU DTX-LT/RU zamienna jednostka zdalna DTX-1800 z baterią litowo-onową zamienna jednostka główna DTX-1200 z baterią litowo-onową zamienna jednostka zdalna DTX-1200 z baterią litowo-onową zamienna jednostka główna DTX-LT z baterią litowo-onową zamienna jednostka zdalna DTX-LT z baterią litowo-onową techniczna w wielu językach Nieograniczony dostęp do bazy wiedzy oraz szkoleń internetowych (niektóre mogą być dostępne na specjalnych warunkach) Priorytetowy dostęp do listy używanego sprzętu Zniżki na wybrane produkty i pakiety dodatkowe GLD-DTX- Pakiet DTX GOLD dla modułów FIBERMOD światłowodowych (te same benefity co powyżej) Regulamin i warunki dostępne na stronie internetowej.

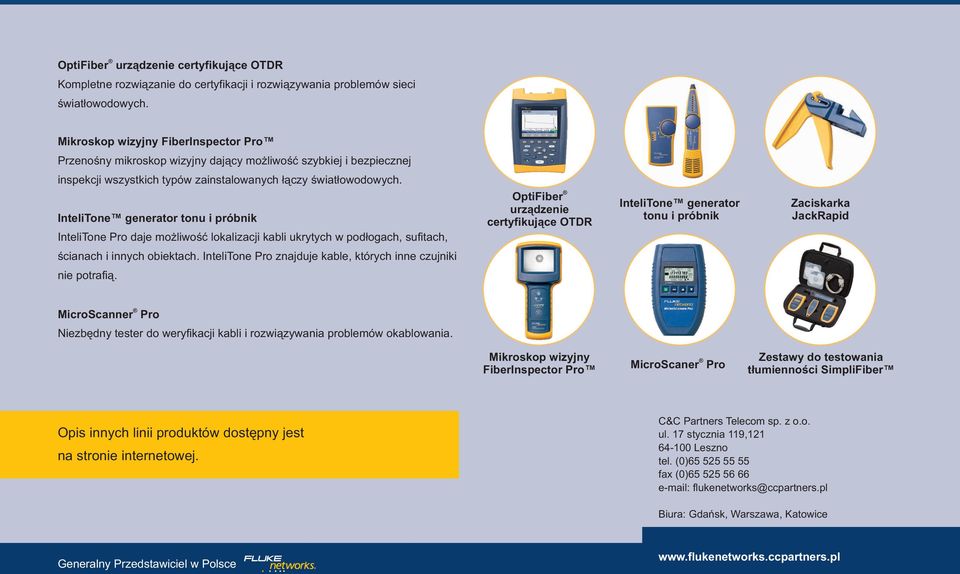

16 OptiFiber urządzenie certyfikujące OTDR Kompletne rozwiązanie do certyfikacji i rozwiązywania problemów sieci światłowodowych. Mikroskop wizyjny FiberInspector Pro Przenośny mikroskop wizyjny dający możliwość szybkiej i bezpiecznej inspekcji wszystkich typów zainstalowanych łączy światłowodowych. InteliTone generator tonu i próbnik InteliTone Pro daje możliwość lokalizacji kabli ukrytych w podłogach, sufitach, OptiFiber urządzenie certyfikujące OTDR InteliTone generator tonu i próbnik Zaciskarka JackRapid ścianach i innych obiektach. InteliTone Pro znajduje kable, których inne czujniki nie potrafią. MicroScanner Pro Niezbędny tester do weryfikacji kabli i rozwiązywania problemów okablowania. Mikroskop wizyjny FiberInspector Pro MicroScaner Pro Zestawy do testowania tłumienności SimpliFiber Opis innych linii produktów dostępny jest na stronie internetowej. C&C Partners Telecom sp. z o.o. ul. 17 stycznia 119, Leszno tel. (0) fax (0) flukenetworks@ccpartners.pl Biura: Gdańsk, Warszawa, Katowice Generalny Przedstawiciel w Polsce
