typ modelu: WIL105PL Kod handlowy: 30537
|
|
- Monika Romanowska
- 7 lat temu
- Przeglądów:
Transkrypt
1 typ modelu: WIL105PL Kod handlowy: 30537

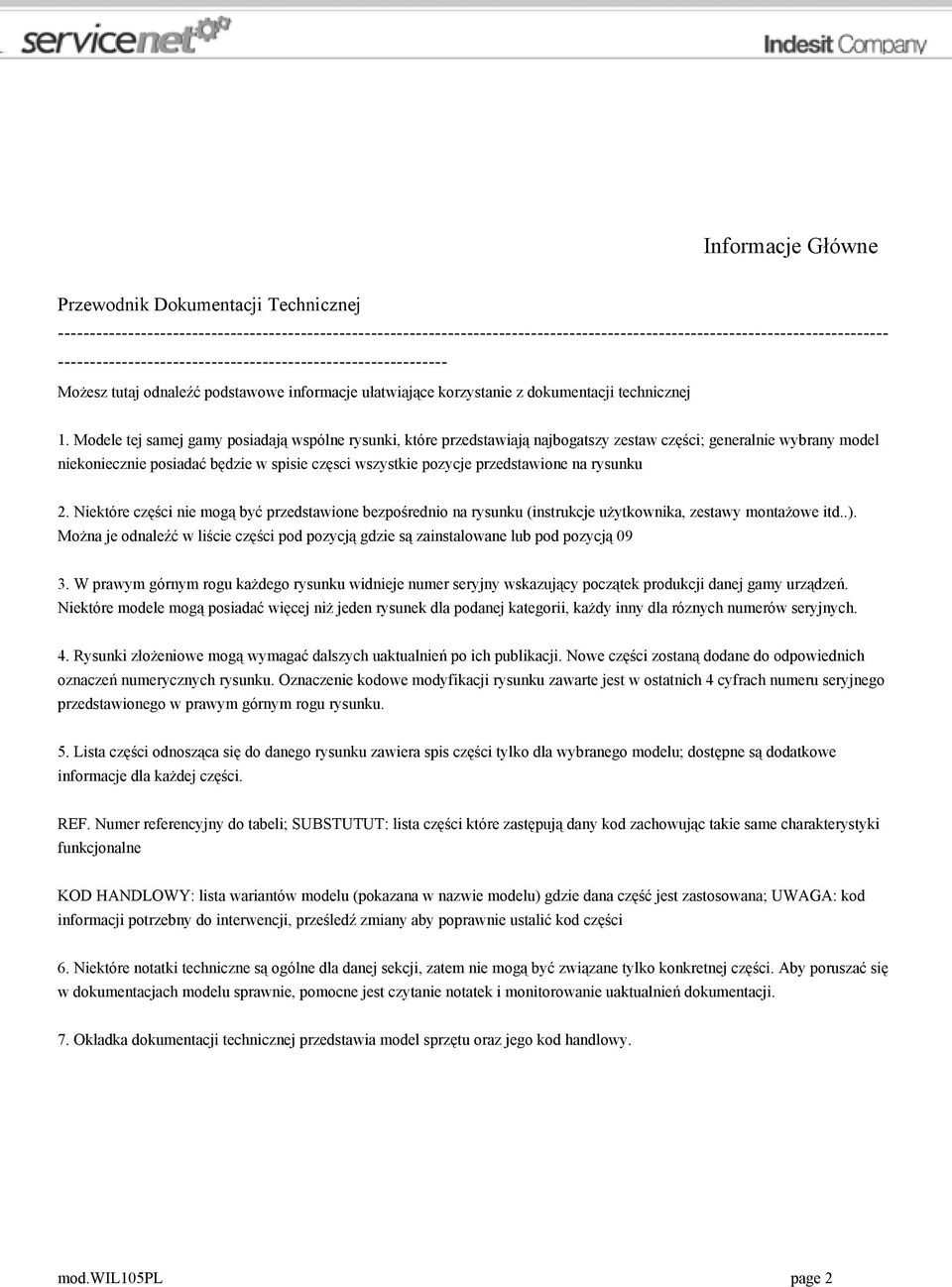

2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.wil105pl page 2

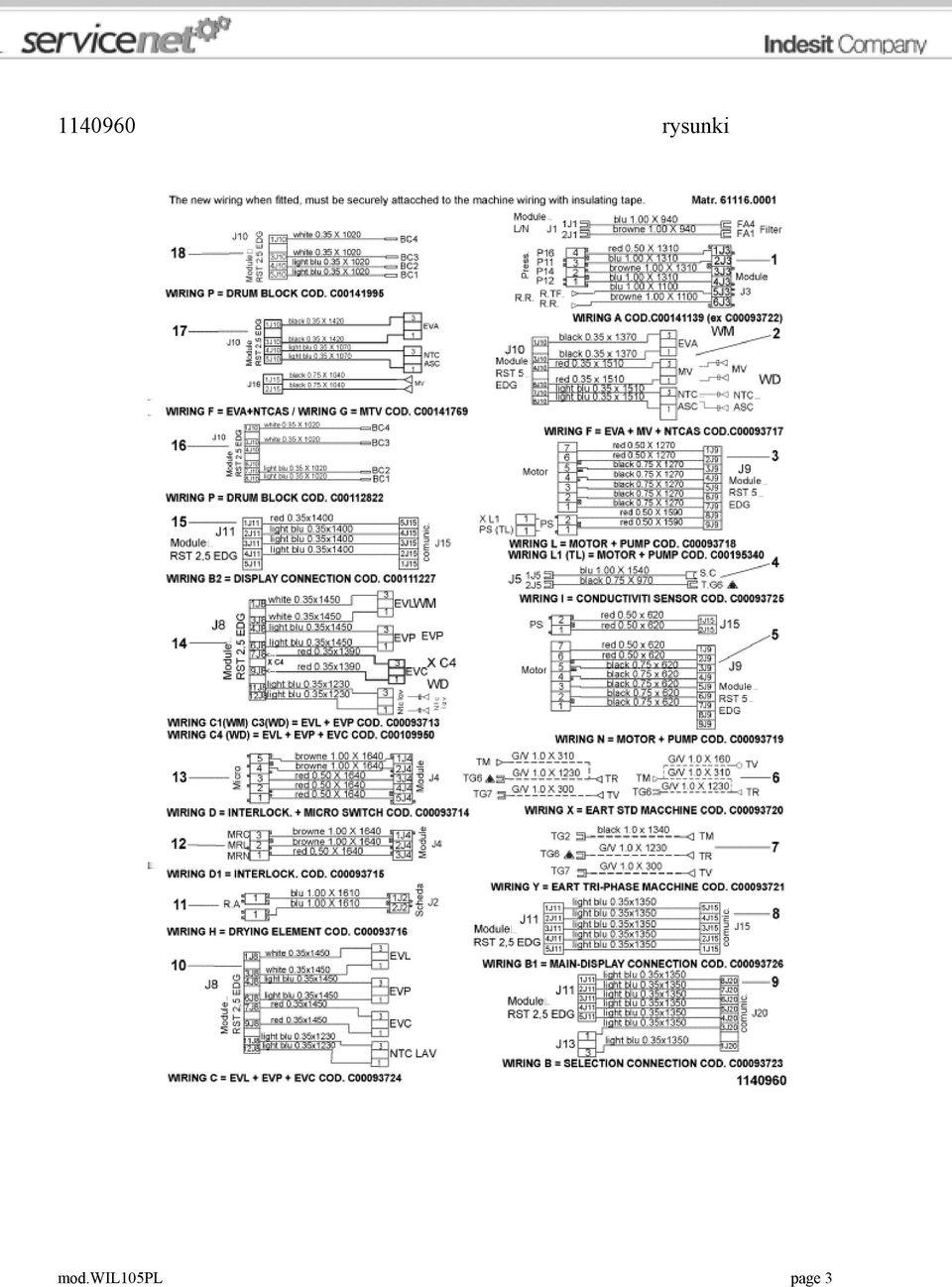

3 rysunki mod.wil105pl page 3

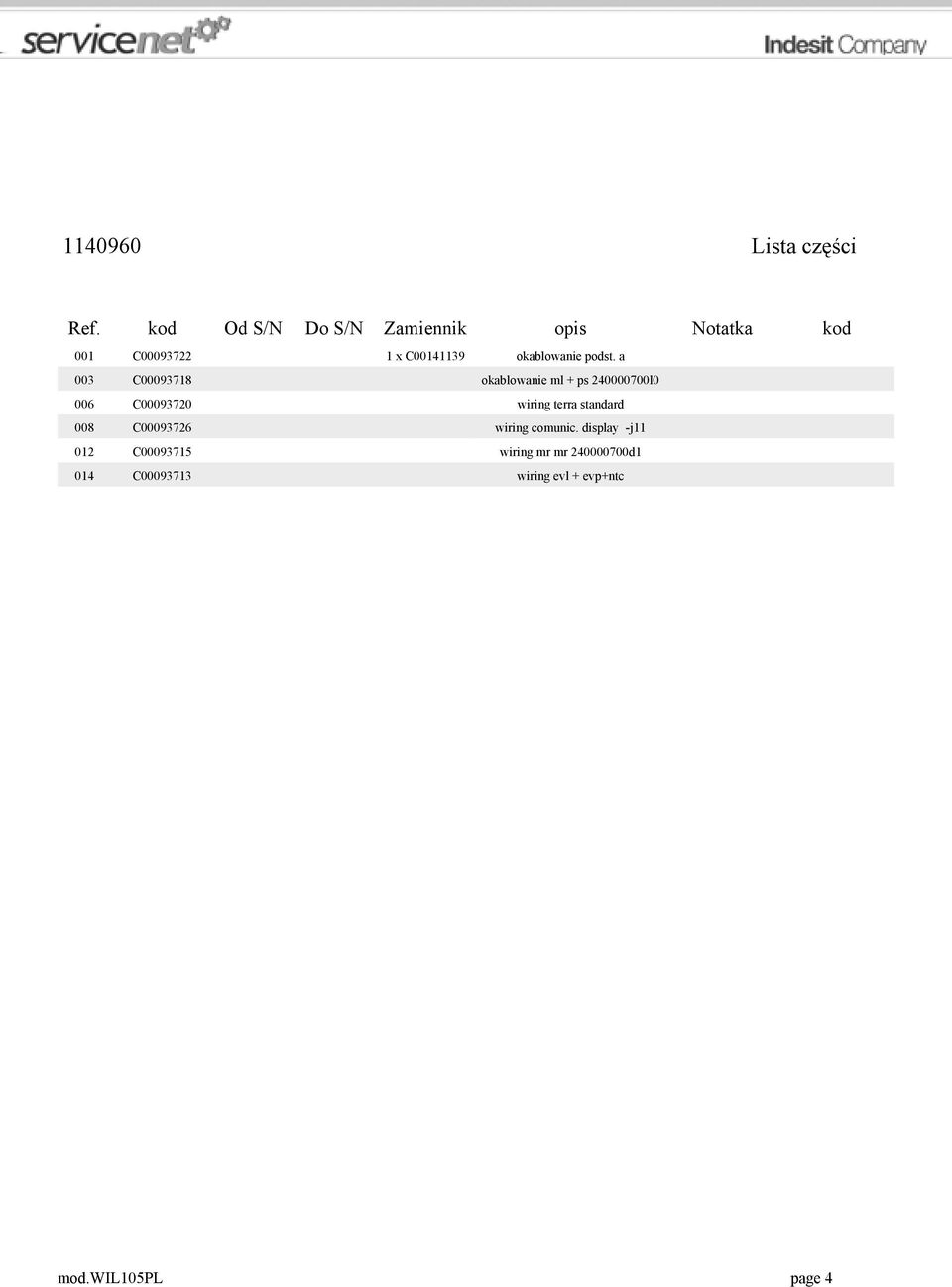

4 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C x C okablowanie podst. a 003 C okablowanie ml + ps l0 006 C wiring terra standard 008 C wiring comunic. display -j C wiring mr mr d1 014 C wiring evl + evp+ntc mod.wil105pl page 4

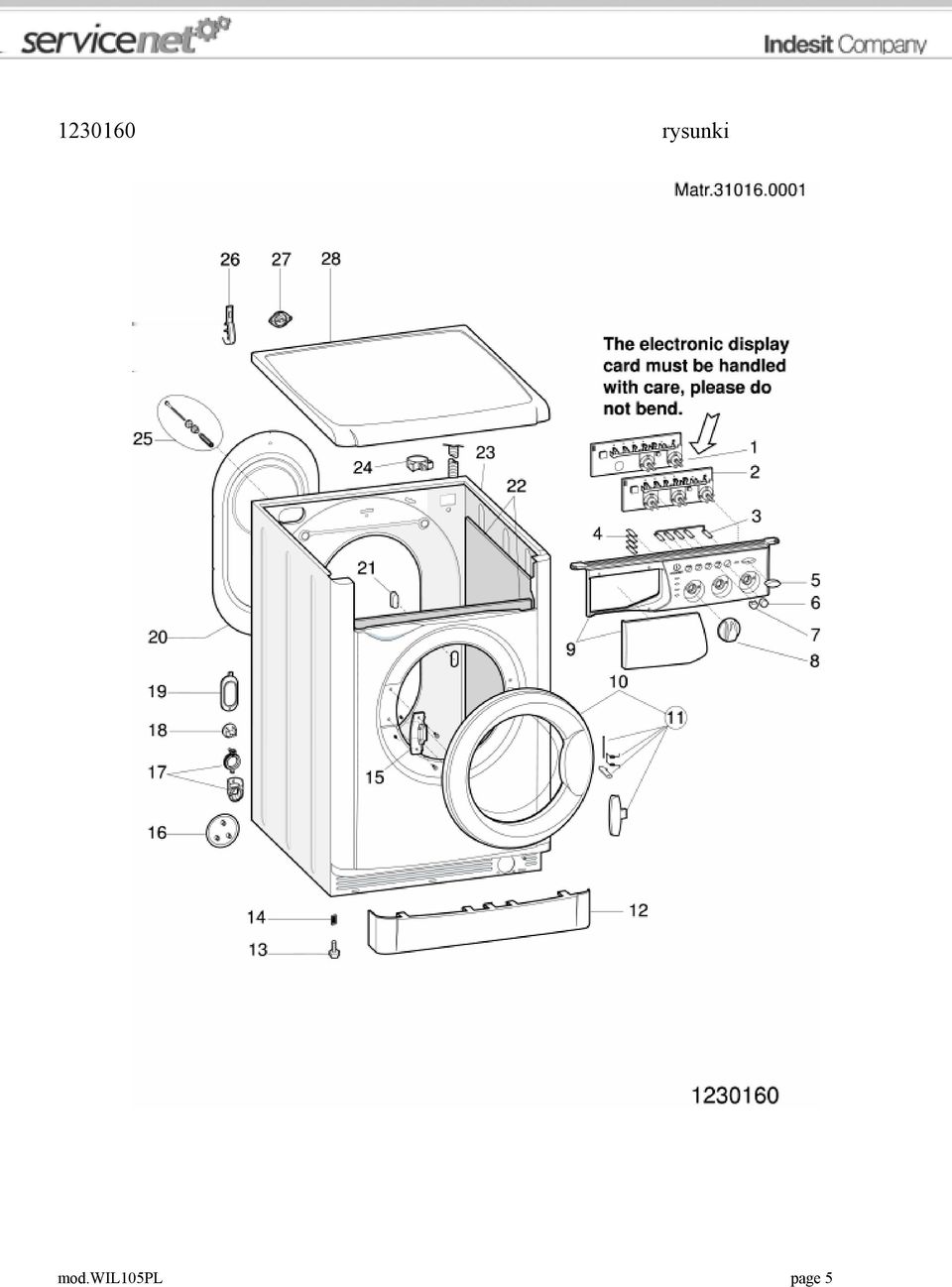

5 rysunki mod.wil105pl page 5
6 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 000 C instruction book gb-pl-f 002 C zespół moduł led 3 pokrętła n C zesp. moduł led 3 pokr edg ind.eii 003 C szkiełka kontrolki poziom. 004 C szkiełka kontrolki pionow. 005 C przycisk biał. on/off C pushbutton b pw on/off 006 C pushbutton white C pushbutton white pw 007 C pushbutton white 27 ind.evoii 008 C x C pokrętło komponentów b27 ind C components knob white pw ind. 009 C panel ster. biały27+uchwyt C panel ster. biały pw wil105pl 010 C x C drzwiczki kompl. profondo evo ii C door frame and glass assy pw evo 011 C zestaw otwier. drzwicz. evo ii 012 C x C cokół biały 27 ind. comun. evoii C cokół biały pw ind. comun. evoii 013 C nóżka regulowana m8 h = 2,3 cm 014 C spring for foot d =11 mm h = 8,5 015 C x C zawias drzwiczek 3.5 mm indesit 1 x C C kołnierz rury spustowej'ab636tx' 018 C blanking plug 6.5 mm 020 C x C rear cover - white C płyta tylna biała(pw) 021 C zatyczka pom. hardware 023 C x C mebel indesit biał.27 5kg evo C mebel indesit biał.(pw) 5kg evo2 024 C ogranicznik kabla 'ab636tx' 025 C x C kit lock tub l=105 evo2 026 C adhesive hook 028 C x C góra biał.27 indesit evoii n C góra biał.(pw) indesit evoii mod.wil105pl page 6
7 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 099 C drain hose holder 099 C nakładka na otwór mod.wil105pl page 7

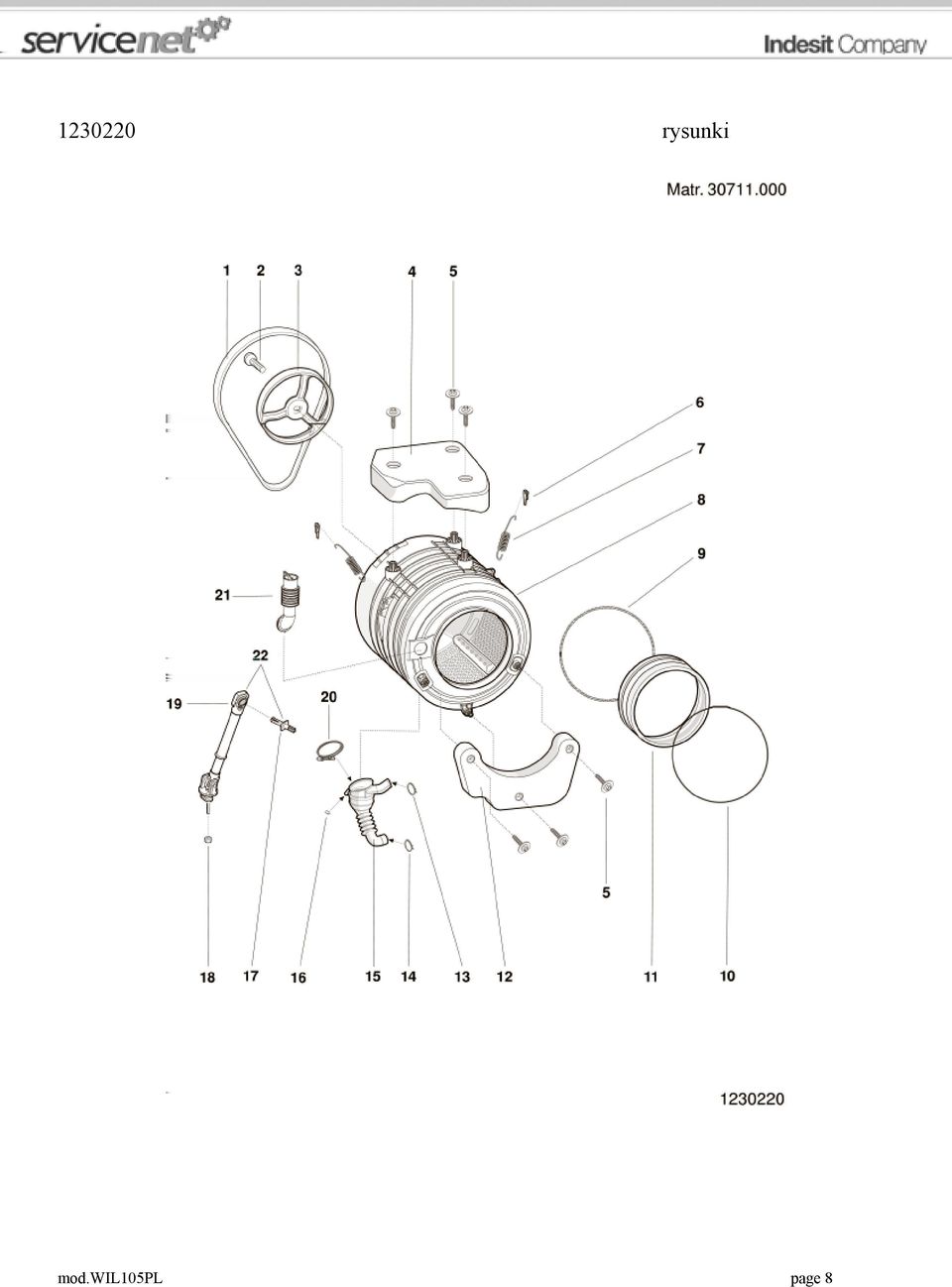

8 rysunki mod.wil105pl page 8

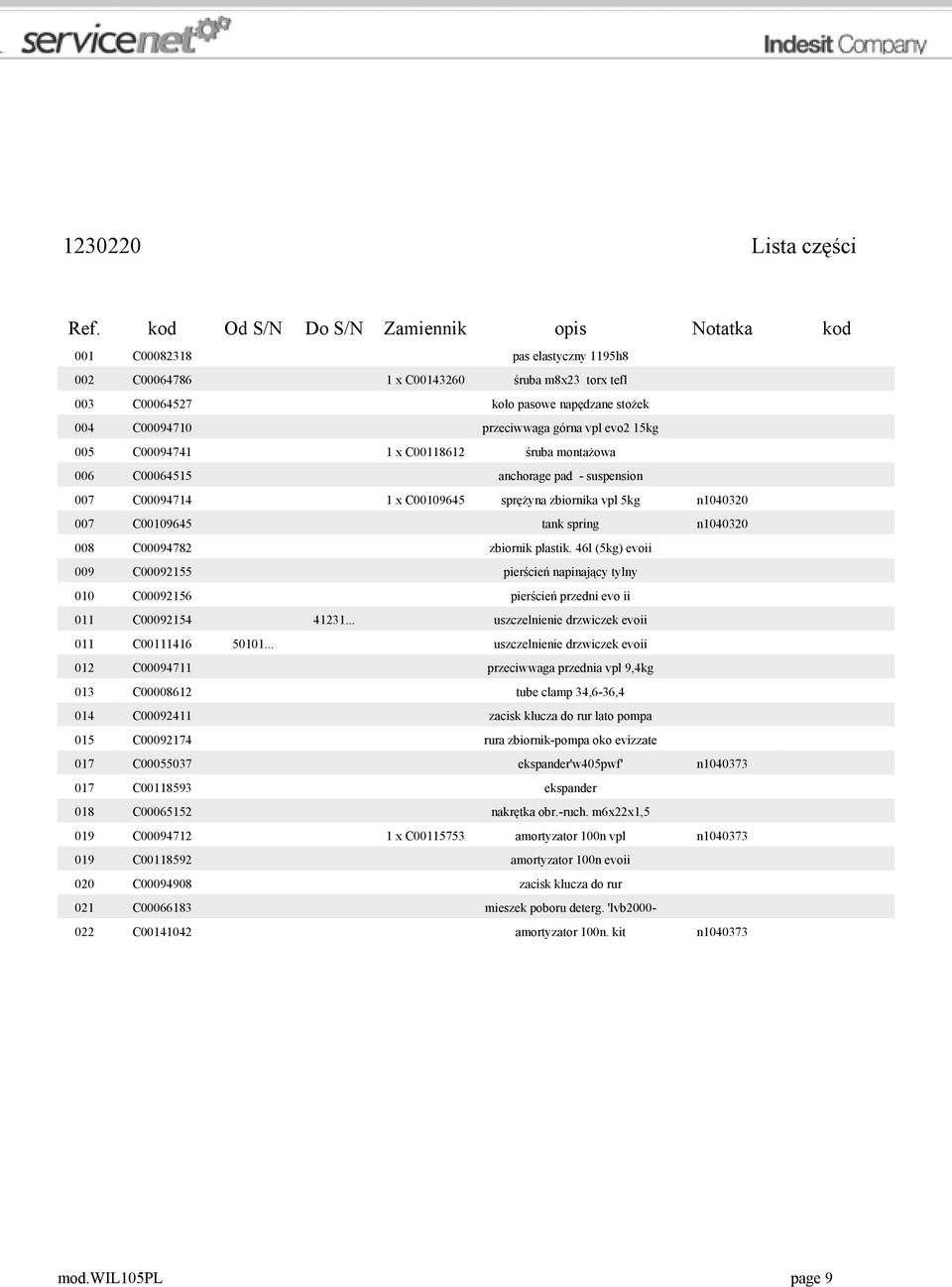

9 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C pas elastyczny 1195h8 002 C x C śruba m8x23 torx tefl 003 C koło pasowe napędzane stożek 004 C przeciwwaga górna vpl evo2 15kg 005 C x C śruba montażowa 006 C anchorage pad - suspension 007 C x C sprężyna zbiornika vpl 5kg n C tank spring n C zbiornik plastik. 46l (5kg) evoii 009 C pierścień napinający tylny 010 C pierścień przedni evo ii 011 C uszczelnienie drzwiczek evoii 011 C uszczelnienie drzwiczek evoii 012 C przeciwwaga przednia vpl 9,4kg 013 C tube clamp 34,6-36,4 014 C zacisk klucza do rur lato pompa 015 C rura zbiornik-pompa oko evizzate 017 C ekspander'w405pwf' n C ekspander 018 C nakrętka obr.-ruch. m6x22x1,5 019 C x C amortyzator 100n vpl n C amortyzator 100n evoii 020 C zacisk klucza do rur 021 C mieszek poboru deterg. 'lvb C amortyzator 100n. kit n mod.wil105pl page 9
10 rysunki mod.wil105pl page 10
11 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C rura doprowadzająca 1,5m 003 C uszczelnienie rura doprow. 004 C uszczelnienie leja'lvb2000' 005 C wspornik ekeltrozaworu C kabel zasil.3x1 schuko 1,5m+filtr 007 C wspornik rury spustowej spiraln. 008 C rura spustowa spir.strony pompy 014 C support - pressure switch 015 C presostat vpl block 016 C pipe pressostat l= C anti-vibration bush (foam) 018 C syfon dla rury oko 019 C mikroelement opóźniający idc C opornik 1700/230 vpl lb 021 C sonda-temperatury ntc elth tl 022 C uchwyt filtro askoll/plaset'044998' 022 C uszczelnienie filtra 022 C filtr pompy zestaw n C filtr pompy zestaw 023 C x C pompa samoczysz.kom.wstęp.bez n C pompa spust./obud.filtr C screw locking motor/tub 025 C silnik kolektora C x C brush motor ceset 6170 a C x C tacho generator for motor ceset 025 C brush for motor sole 025 C tachogenerator for motor sole 026 C x C moduł elekt. bez eeprom st 026 C wspornik modułu st 026 C support cover avd 027 C klucz seryjny evoii - lb pc n C eeprom wil105pl evoii sw 029 C elektrozawór iwej2wyj 7 l grz. 2,5 031 C zbiorniczek na dodatki do kasety 032 C pojemnik na detergent lineare mod.wil105pl page 11

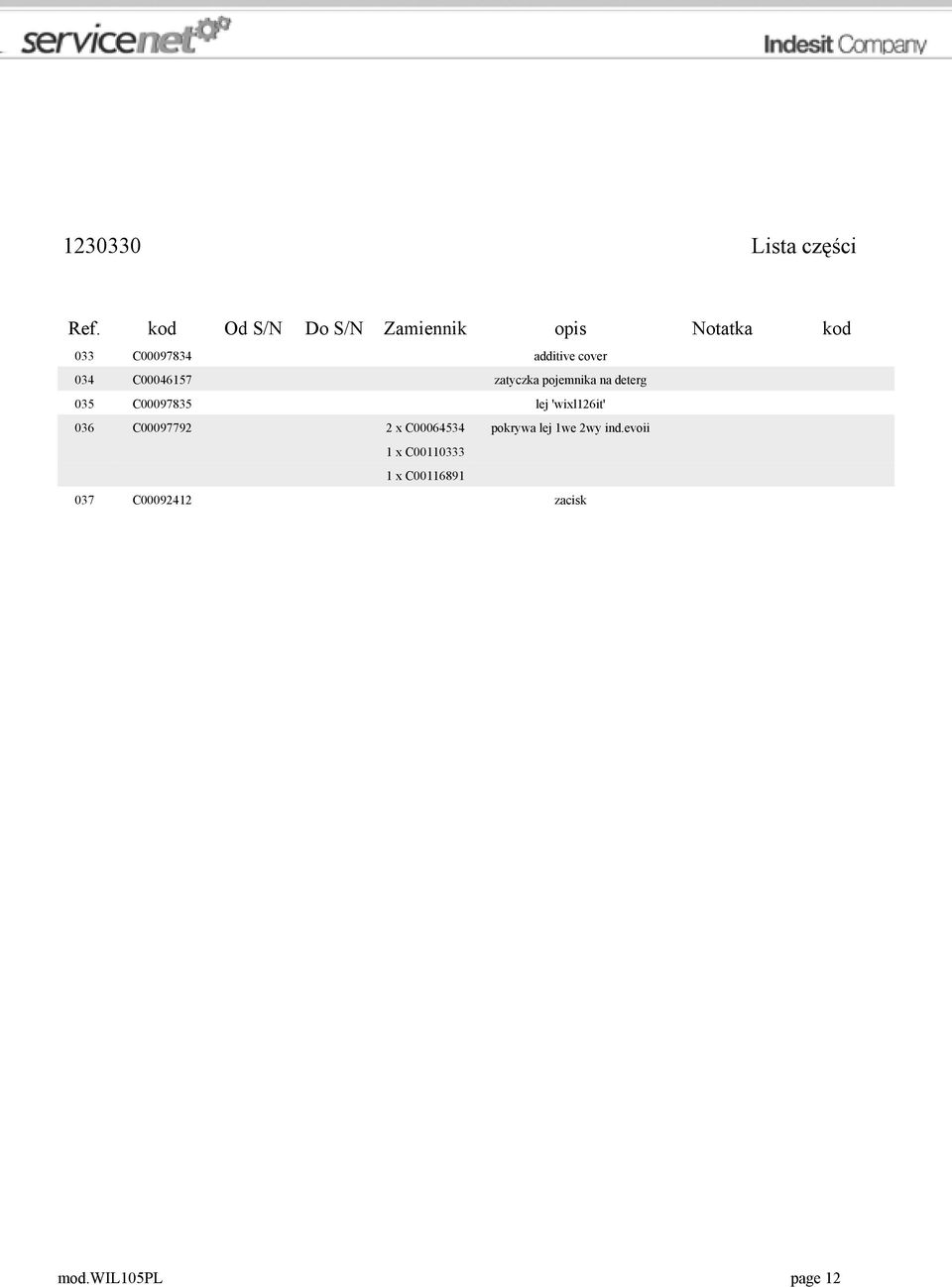

12 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 033 C additive cover 034 C zatyczka pojemnika na deterg 035 C lej 'wixl126it' 036 C x C pokrywa lej 1we 2wy ind.evoii 1 x C x C C zacisk mod.wil105pl page 12
13 Notatki n : Lista BŁĘDÓW EVOII oraz procedura rozwiązywania problemu W razie awarii pralki, podczas wykonywania autotestu pralka ponownie przywoła uprzednio sygnalizowany błąd, który zostanie wyświetlony na wyświetlaczu nowego klucza sprzętowego. Rodzaj błędu może zostać zasygnalizowany w różny sposób: - w modelach AVD błąd może zostać wyświetlony bezpośrednio na wyświetlaczu urządzenia. - w modelach AVL błąd jest sygnalizowany przez diody. Odczyt błędów sygnalizowanych przez diody W razie awarii urządzenia: 1. Drzwiczki są zablokowane 2. Kontrolka blokady drzwiczek miga z dużą częstotliwością (z prędkością > 1 Hz) 3. Diody na panelu migają, sygnalizując błąd zgodnie z tabelą (rys. 01). Poniżej na rys. 02 (Przykład Błędu F03) wskazano, w jaki sposób diody migają w razie awarii urządzenia oznaczonego kodem Błąd F03 Lista błędów, usterek oraz ostrzeżeń: F01: Triak silnika - spięcie - Sprawdzić ewentualną nieszczelność - woda może dostawać się do łącznika J9 powodując spięcie styków - Sprawdzić skrzynię zaciskową silnika (ewentualny problem wynikający z agresywnego działania pozostałości środków chemicznych na styki, co może powodować spięcie) - Wymienić płytę F02: Blokada silnika, obrotościomierza - Spięcie/Otwarta - Sprawdzić, czy silnik nie jest zablokowany - Sprawdzić wydajność styków łącznika J9 na płycie - Sprawdzić uzwojenie obrotościomierza i upewnić się, czy na łączniku przewodów J9 między pin 1 a 2 odczytuje się wartość rezystancji w zakresie od 115 ohm do 170 ohm. W razie spięcia, otwartego obwodu, sprawdzić okablowanie między pin 1 a 2 na łączniku J9 - dot. obrotościomierza. W przypadku silnika trójfazowego, sprawdzić, czy między pin 6 a 7 w łączniku J9 jest stała ciągła rezystancja. - Wymienić silnik - Wymienić kartę mod.wil105pl page 13

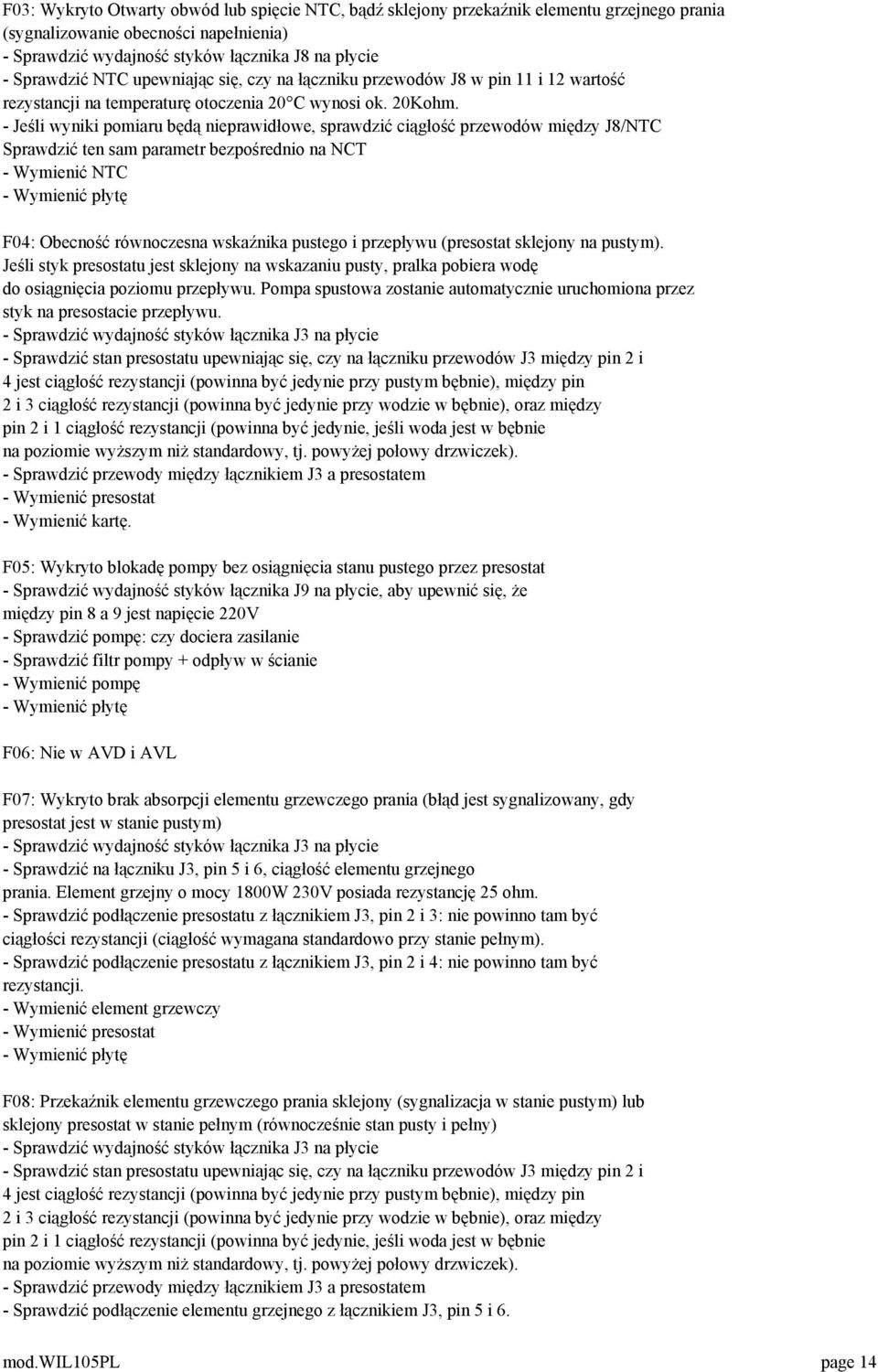

14 F03: Wykryto Otwarty obwód lub spięcie NTC, bądź sklejony przekaźnik elementu grzejnego prania (sygnalizowanie obecności napełnienia) - Sprawdzić wydajność styków łącznika J8 na płycie - Sprawdzić NTC upewniając się, czy na łączniku przewodów J8 w pin 11 i 12 wartość rezystancji na temperaturę otoczenia 20 C wynosi ok. 20Kohm. - Jeśli wyniki pomiaru będą nieprawidłowe, sprawdzić ciągłość przewodów między J8/NTC Sprawdzić ten sam parametr bezpośrednio na NCT - Wymienić NTC - Wymienić płytę F04: Obecność równoczesna wskaźnika pustego i przepływu (presostat sklejony na pustym). Jeśli styk presostatu jest sklejony na wskazaniu pusty, pralka pobiera wodę do osiągnięcia poziomu przepływu. Pompa spustowa zostanie automatycznie uruchomiona przez styk na presostacie przepływu. - Sprawdzić wydajność styków łącznika J3 na płycie - Sprawdzić stan presostatu upewniając się, czy na łączniku przewodów J3 między pin 2 i 4 jest ciągłość rezystancji (powinna być jedynie przy pustym bębnie), między pin 2 i 3 ciągłość rezystancji (powinna być jedynie przy wodzie w bębnie), oraz między pin 2 i 1 ciągłość rezystancji (powinna być jedynie, jeśli woda jest w bębnie na poziomie wyższym niż standardowy, tj. powyżej połowy drzwiczek). - Sprawdzić przewody między łącznikiem J3 a presostatem - Wymienić presostat - Wymienić kartę. F05: Wykryto blokadę pompy bez osiągnięcia stanu pustego przez presostat - Sprawdzić wydajność styków łącznika J9 na płycie, aby upewnić się, że między pin 8 a 9 jest napięcie 220V - Sprawdzić pompę: czy dociera zasilanie - Sprawdzić filtr pompy + odpływ w ścianie - Wymienić pompę - Wymienić płytę F06: Nie w AVD i AVL F07: Wykryto brak absorpcji elementu grzewczego prania (błąd jest sygnalizowany, gdy presostat jest w stanie pustym) - Sprawdzić wydajność styków łącznika J3 na płycie - Sprawdzić na łączniku J3, pin 5 i 6, ciągłość elementu grzejnego prania. Element grzejny o mocy 1800W 230V posiada rezystancję 25 ohm. - Sprawdzić podłączenie presostatu z łącznikiem J3, pin 2 i 3: nie powinno tam być ciągłości rezystancji (ciągłość wymagana standardowo przy stanie pełnym). - Sprawdzić podłączenie presostatu z łącznikiem J3, pin 2 i 4: nie powinno tam być rezystancji. - Wymienić element grzewczy - Wymienić presostat - Wymienić płytę F08: Przekaźnik elementu grzewczego prania sklejony (sygnalizacja w stanie pustym) lub sklejony presostat w stanie pełnym (równocześnie stan pusty i pełny) - Sprawdzić wydajność styków łącznika J3 na płycie - Sprawdzić stan presostatu upewniając się, czy na łączniku przewodów J3 między pin 2 i 4 jest ciągłość rezystancji (powinna być jedynie przy pustym bębnie), między pin 2 i 3 ciągłość rezystancji (powinna być jedynie przy wodzie w bębnie), oraz między pin 2 i 1 ciągłość rezystancji (powinna być jedynie, jeśli woda jest w bębnie na poziomie wyższym niż standardowy, tj. powyżej połowy drzwiczek). - Sprawdzić przewody między łącznikiem J3 a presostatem - Sprawdzić podłączenie elementu grzejnego z łącznikiem J3, pin 5 i 6. mod.wil105pl page 14
15 - Wymienić presostat - Wymienić płytę F09: Wykryto błąd ustawień urządzenia (błąd eeprom) - W przypadku płyty produkcyjnej ze spawanym eeprom: wymienić płytę i eeprom - W przypadku płyty i eeprom zamiennych, sprawdzić prawidłowość położenia eeprom w obsadzie płyty F10: Brak sygnału stanu pełnego i pustego - Sprawdzić wydajność styków łącznika J3 na płycie - Sprawdzić stan presostatu upewniając się, czy na łączniku przewodów J3 między pin 2 i 4 jest ciągłość rezystancji (powinna być jedynie przy pustym bębnie), między pin 2 i 3 ciągłość rezystancji (powinna być jedynie przy wodzie w bębnie), oraz między pin 2 i 1 ciągłość rezystancji (powinna być jedynie, jeśli woda jest w bębnie na poziomie wyższym niż standardowy, tj. powyżej połowy drzwiczek). - Sprawdzić przewody między łącznikiem J3 a presostatem - Wymienić presostat - Wymienić płytę F11: Wykryty brak odpowiedzi zwrotnej pompy (pompa spustowa odłączona lub przerwane uzwojenie) - Sprawdzić wydajność styków łącznika J9 na płycie - Sprawdzić na łączniku J15, pin 1 i 2 (w przypadku pralki z blokadą drzwiczek Easy Door) lub na łączniku J9, pin 8 i 9 (w przypadku tradycyjnej blokady drzwiczek) ciągłość pompy, sprawdzając jednocześnie, czy wartość oporu czynnego wynosi 170 ohm. - Sprawdzić przewody między łącznikiem J15 (lub J9) a pompą - Wymienić pompę - Wymienić płytę F12: Brak komunikacji między płytą wyświetlacza / diodami a płytą główną - Sprawdzić wydajność styków łącznika J11 na płycie - Sprawdzić ciągłość między łącznikiem J11 a łącznikiem 5-drożnym poprzez płytę wyświetlacza - Wymienić płytę główną - Wymienić płytę wyświetlacza/diod F13: Sonda NTC suszenia otwarta / Przewody NTC układu suszenia rozłączone - Sprawdzić wydajność styków łącznika J10 na płycie Sprawdzić NTC na łączniku J10, pin 7 i 8, aby upewnić się, czy wartość rezystancji sondy w temperaturze otoczenia 20 C wynosi ok. 20Kohm Sprawdzić ciągłość przewodów od łączników J10 do NTC Wymienić NTC Wymienić kartę F14: Element grzejny suszenia - otwarty obwód lub niepodłączony Sprawdzić wydajność styków łącznika J2 na płycie Sprawdzić na przewodach łącznika J2, pin 1 i 2, czy zapewniają ciągłość elementu grzejnego suszenia oraz czy wartość rezystancji dla elementu 1300W 230V wynosi ok. 40Kohm Ponownie podłączyć przewody między łącznikiem J10 a elementem grzejnym suszenia Wymienić grzałkę Wymienić kartę F15: Element grzejny suszenia jest ciągle aktywny (styk przekaźnika suszenia jest sklejony lub triak suszenia uległ spięciu) Sprawdzić wydajność styków łącznika J2 na płycie - Sprawdzić przewody między łącznikiem J2 a elementem grzejnym suszenia Sprawdzić przewody między łącznikiem J3 a presostatem mod.wil105pl page 15

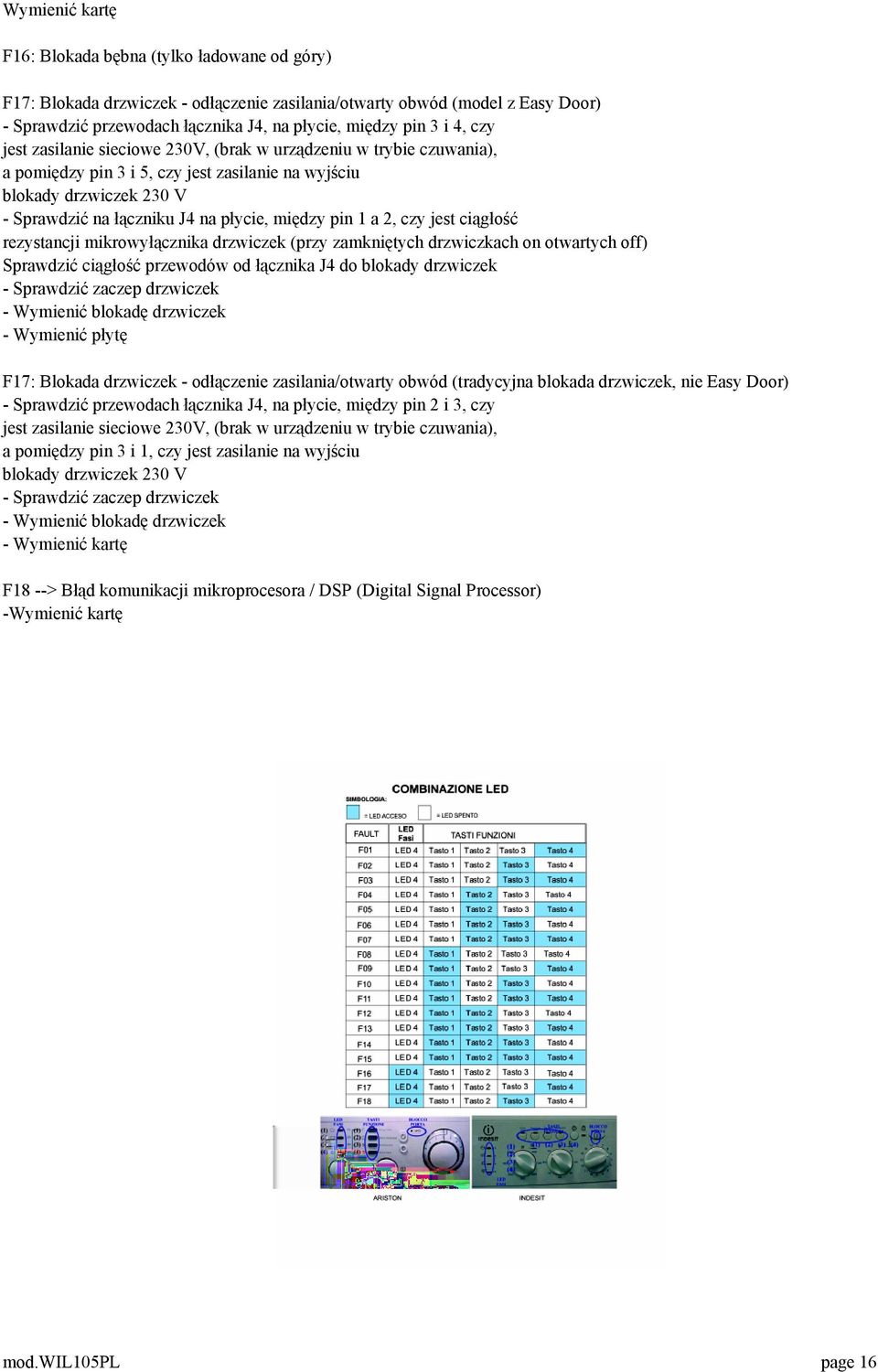

16 Wymienić kartę F16: Blokada bębna (tylko ładowane od góry) F17: Blokada drzwiczek - odłączenie zasilania/otwarty obwód (model z Easy Door) - Sprawdzić przewodach łącznika J4, na płycie, między pin 3 i 4, czy jest zasilanie sieciowe 230V, (brak w urządzeniu w trybie czuwania), a pomiędzy pin 3 i 5, czy jest zasilanie na wyjściu blokady drzwiczek 230 V - Sprawdzić na łączniku J4 na płycie, między pin 1 a 2, czy jest ciągłość rezystancji mikrowyłącznika drzwiczek (przy zamkniętych drzwiczkach on otwartych off) Sprawdzić ciągłość przewodów od łącznika J4 do blokady drzwiczek - Sprawdzić zaczep drzwiczek - Wymienić blokadę drzwiczek - Wymienić płytę F17: Blokada drzwiczek - odłączenie zasilania/otwarty obwód (tradycyjna blokada drzwiczek, nie Easy Door) - Sprawdzić przewodach łącznika J4, na płycie, między pin 2 i 3, czy jest zasilanie sieciowe 230V, (brak w urządzeniu w trybie czuwania), a pomiędzy pin 3 i 1, czy jest zasilanie na wyjściu blokady drzwiczek 230 V - Sprawdzić zaczep drzwiczek - Wymienić blokadę drzwiczek - Wymienić kartę F18 --> Błąd komunikacji mikroprocesora / DSP (Digital Signal Processor) -Wymienić kartę mod.wil105pl page 16

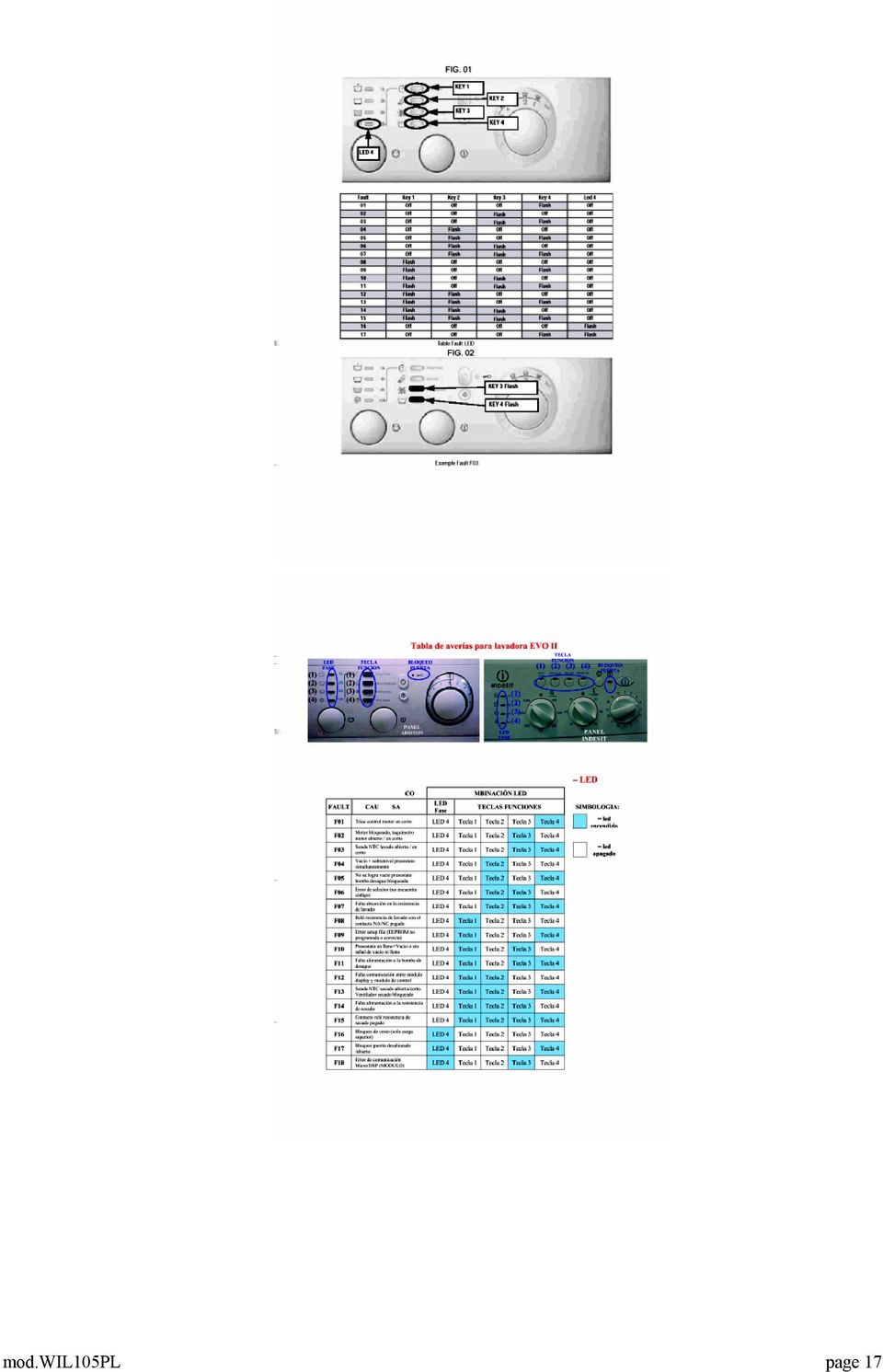

17 mod.wil105pl page 17
18 n : LB2000, EVOI, EVOII serial hardware key and relevant serial cable The new serial hardware key Service code , usable on all LB2000, EVOI and EVOII washing machines, can be connected to the PC by means of F/M 9-pole cable Service code (see fig.001). mod.wil105pl page 18
19 The previous F/F pin-to-pin 9-pole serial cable Service code can be used with the new key only if it is provided with the M/M serial connector code (see fig. 002). Cable code and serial key code will be available until stocks run out, after which they will be replaced by ESI with Service codes and respectively. n : Elimination of metal bar on INDESIT cabinets mod.wil105pl page 19
20 From serial no Indesit EVOII Washing Machines produced in the Comunanza - Brembate factory have been equipped with a wooden reinforcing strip on the top, whereas the metal bar on the cabinet has been eliminated. The modified tops have the same Service code as premodification items (096937, , , and ). When using the new top on a premodification appliance the metal bar (see N FIG1) must be removed, whereas the old top can be used in place of the new one without any modification. The new top can be used in place of the old one and vice versa; the Service code remains the same. n : Introduction of springs in place of From serial no , all washing machines affected by this note have been equipped with springs Service code in place of mod.wil105pl page 20
21 n : INDESIT Led and Digit modules with side connector From serial no , WIL and WISE models produced in the Teverola factory are gradually being equipped with LED and DIGIT modules with connector on the side instead of on the top, near the microprocessor. The new modules are: C LED MODULE ASSEMBLY 2 KNOBS WITH CONNECTOR EDG IND.EVOII; C LED MODULE ASSEMBLY 3 KNOBS WITH CONNECTOR EDG IND.EVOII; C DIGIT MODULE ASSEMBLY WITH CONNECTOR EDG IND.EVOII. Premodified modules C , C and C will continue to be available until stocks run out, after which they will be interchangeable with the new modules that will be provided with a specific wiring to enable interchangeability (C ). Brembate (cod.ind 91...) - s/n Comunanza (cod.ind ) - s/n Teverola (cod.ind 46...) - s/n WIDE126DE cod. comm Matr ; WIDE127UK cod. comm Matr ; WIDL102UK cod. comm Matr ; WIDL102UK cod. comm Matr ; WIDL106AUS cod. comm Matr ; WIDL106EX cod. comm Matr ; WIDL126DE cod. comm Matr ; WIDL126EX cod. comm Matr ; WIDL126FR cod. comm Matr ; WIDL126SDE cod.comm Matr ; WIDL126SEX cod.comm Matr ; WIDL126SUK cod.comm Matr ; WIDL126UK cod. comm Matr ; WIDL146DE cod.comm Matr ; WIDL146EX cod.comm Matr ; WIDL146UK cod.comm Matr ; WIDL86EX cod.comm Matr ; WIE107EX cod. comm Matr ; WIE107IT cod. comm Matr ; WIE107XSEX cod. comm Matr ; WIE127EX cod. comm Matr ; WIE127UK cod. comm Matr ; WIE127XEX cod. comm Matr ; WIE127XSEX cod. comm Matr ; WIE127SDE cod. comm Matr ; WIE137SUK cod. comm Matr ; WIE147DE cod. comm Matr ; WIE147UK cod. comm Matr ; WIE147XEX cod. comm Matr ; WIE148NL cod. comm Matr ; WIE157SUK cod. comm Matr ; WIE167DE cod. comm Matr ; WIE167UK cod. comm Matr ; WIE168NL cod. comm Matr ; WIL101TK cod. comm Matr ; mod.wil105pl page 21
22 WIL105DE cod. comm Matr ; WIL105EU cod. comm Matr ; WIL105EX cod.comm Matr ; WIL105SEX cod.comm Matr ; WIL105XEX cod. comm Matr ; WIL106IT cod. comm Matr ; WIL106IT cod. comm Matr ; WIL12FR cod. comm Matr ; WIL125DE cod. comm Matr ; WIL125EX cod. comm Matr ; WIL126NL cod. comm Matr ; WIL123SUK cod. comm Matr ; WIL133UKTE cod. comm Matr ; WIL14FR cod. comm Matr ; WIL143DE cod.comm Matr ; WIL143SUK comm Matr ; WIL145CH cod. comm Matr ; WIL145DE cod. comm Matr ; WIL145DETE cod. comm Matr ; WIL145EU cod.comm Matr ; WIL145XEX cod. comm Matr ; WIL146NLTE cod.comm Matr ; WIL146NL cod.comm Matr ; WIL153UK cod.comm Matr ; WIL162DE cod. comm Matr ; WIL163DE cod. comm Matr ; WIL163SUK cod. comm Matr ; WIL165DE cod. comm Matr ; WIL165XEX cod. comm Matr ; WIL166NL cod. comm Matr ; WIL62EX cod. comm Matr ; WIL62XEX cod. comm Matr ; WIL66IT cod. comm Matr ; WIL81TK cod.comm Matr ; WIL85EX cod. comm Matr ; WIL85XEX cod. comm Matr ; WIL85XSEX cod. comm Matr ; WIL86IT cod.comm Matr ; WIL95EX cod. comm Matr ; WIL95KW cod. comm Matr ; WILM64IT cod. comm Matr ; WISE107IT cod. comm Matr ; WISE107PL cod. comm Matr ; WISE107SEX cod. comm Matr ; WISE107XEX cod. comm Matr ; WISE127XEX cod. comm Matr ; WISE87PL cod. comm Matr ; WISL10FR cod. comm Matr ; WISL105PL cod. comm Matr ; WISL105XEX cod. comm Matr ; WISL125XEX cod. comm Matr ; WISL62XEX cod. comm Matr ; WISL65PL cod. comm Matr ; WISL66IT cod. comm Matr ; WISL85PL cod. comm Matr ; WISL86IT cod. comm Matr ; WISL85XEX cod. comm Matr ; mod.wil105pl page 22
23 n : Bialy Polar White Zaklad 91 (Brembate) Od numeru seryjnego , wszystkie pralki z zakladu 91 produkowane sa w nowym kolorze bialym "Polar White" zastepujacym poprzedni kolor bialy 27. Wszystkie zmienione modele oznaczone sa na tabliczce z numerem seryjnym cyfra 9 na trzecim od konca miejscu w Kodzie Przemyslowym (np ). Aby zidentyfikowac nowe kody Polar White nalezy znac kod przemyslowy lub numer seryjny danego urzadzenia. Nowe czesci oznaczone w opisie symbolem "PW" w miejsce "B27" nie sa wymienne na czesci sprzed zmiany, w zwiazku z faktem, ze oba kolory biale, które przez pewien czas beda wykonywane równolegle, maja rózna tonacje. n : Zmieniony amortyzator i ekspander w pralkach 5KG Brembate Od numeru seryjnego wprowadzono nowe amortyzatory oraz ekspandery. Wprowadzone kody: C amortyzator C ekspander Kody sprzed zmiany C (EX C ) - amortyzator C ekspander Nowe części mogą być zastosowane - nie indywidualnie - również we wszystkich urządzeniach, w których zastosowano amortyzatory 100N - C e C ; w takim przypadku konieczna jest wymiana obu amortyzatorów / ekspanderów: do tego celu służy zestaw C złożony z dwóch nowych amortyzatorów oraz dwóch nowych ekspanderów. n : Pompa spustowa z filtrem szpilkowym - Ładowanie od przodu Brembate Od numeru seryjnego wprowadzono nową pompę spustową z filtrem szpilkowym we wszystkich pralkach ładowanych od przodu wykonywanych w Brembate. Wprowadzone detale: C Pompa spustowa C Zestaw filtracyjny do pompy Detale sprzed zmiany: mod.wil105pl page 23
24 C Pompa spustowa C Zestaw filtracyjny do pompy Nowe części mogą być używane zamiast części sprzed zmiany. mod.wil105pl page 24
25 Schematy elektryczne i linki Cod mod.wil105pl page 25
26 Legenda Legenda: AQS Aquastop electrovalve Mzbn/MTA zbn timer motor B Buzzer N Neutral or Terminal Board BC Blocco Cesto NC Spin cycle exclusion BF Terminal board contact, motor fan and dryer P Pressure switch BP Buzzer P1 1st level pressure cut-off switch C Condensator P2 2nd level pressure cut-off switch CA Condensator PA High speed potentiometer DV Switching device PB Low speed potentiometer EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector EF/P Electro-Valve Cold Water / Prewash PR Timer programmer or Pressure switch ER Exclude Heating Element PS Drain pump ET Thermostat disactivation R Heating element EV Electrovalve RE Relay EVA Dryer electrovalve RR Heating element EVC Hot water electrovalve RV Speed regulator EVF Elettrovalvola acqua fredda Ras/RA Dryer heating element EVL Wash electrovalve S LED EVP Pre Wash electrovalve SL Line LED FA Antijamming filter SO Door LED FD Delicate drying cycle thermostat SR Heating LED FE Strong drying cycle thermostat ST Temperature selector FRT Thermofusible Heating Element SV Speed Selector for Spin I Inverter T Timer contacts I Switches/switching devices TA Drying timer contacts IA Switch On/Off TB Low Temperature Thermostat IC Switch N.C. - 1/2 Load TC Spider wheel earth ID Switch display TFL Flange earth IE Water Saving Device TG Main earth IF Switch - Spin Reduction TH Thermostat IP Door switch TH1 1st temperature thermostat IR Line switch TH2 2nd temperature thermostat IS Water-stop TH3 3rd temperature thermostat mod.wil105pl page 26
27 L Line or Lamp THF Operating thermostat LB Low Level THR Adjustable thermostat LN Normal Level TM Motor earth LS Pilot lamp TMB Main cabinet earth M Earth-symbol TMP Motor thermal protector MC Spin cycle motor TMS Thermostop MI MOTOR WITH PULLEY TP Thermal protector ML Wash cycle motor TPS Drain pump earth MO Terminal Board TR Heating element earth MP Door dip-switch TS Safety thermostat MR Thermal Lock TT Timer earthing connection MT Timer motor TTH Earthing Thermostat MV Motor fan TV Tank earth MV -Ras Dryer heating element ZBN Timer mod.wil105pl page 27
28 Schematy elektryczne i linki Cod mod.wil105pl page 28
29 Legenda Legenda: mod.wil105pl page 29
