1 Baza Danych Obiektów Topograficznych oraz System Zarządzania BDOT w województwie śląskim Piotr Pachół WODGiK Katowice Służba geodezyjna i kartograficzna w obliczu nadchodzących zmian Wisła - Malinka, 7-9 września 2011r.

WODGiK Katowice Służba geodezyjna i kartograficzna w

2 Baza Danych Obiektów Topograficznych - wprowadzenie Baza Danych Topograficznych" jest urzędową nazwą spójnego pojęciowo w skali kraju systemu gromadzenia, zarządzania i udostępniania danych topograficznych, funkcjonującego w oparciu o właściwe przepisy prawne. Określenie "Baza Danych Topograficznych" obejmuje zarówno zasób danych, system informatyczny zarządzania danymi jak i odpowiedni system finansowania i organizacji. (Wytyczne techniczne, 2008). BDOT w wersji arkuszowej opracowanie 4 komponentów: ORTO, NMT, TOPO, KARTO w podziale na arkusze BDOT w wersji warstwowej opracowanie warstw dla określonego obszaru (najczęściej województwa) w zakresie komponentu TOPO Służba geodezyjna i kartograficzna w obliczu nadchodzących zmian Wisła - Malinka, 7-9 września 2011r.

Określenie "Baza Danych Topograficznych" obejmuje zarówno zasób danych, system informatyczny zarządzania danymi jak i odpowiedni system finansowania i organizacji. (Wytyczne techniczne, 2008).

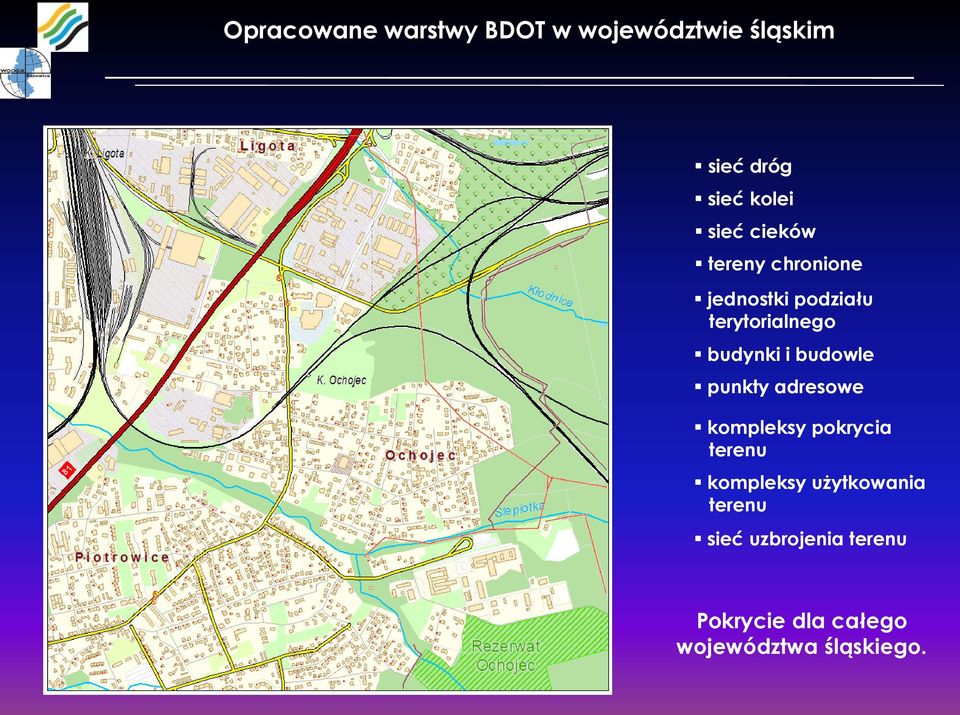

3 Opracowane warstwy BDOT w województwie śląskim sieć dróg sieć kolei sieć cieków tereny chronione jednostki podziału terytorialnego budynki i budowle punkty adresowe kompleksy pokrycia terenu kompleksy użytkowania terenu sieć uzbrojenia terenu Pokrycie dla całego województwa śląskiego.

i budowle punkty adresowe kompleksy pokrycia terenu kompleksy

4 BDOT w województwie śląskim jednostki podziału terytorialnego ADGM granice gmin ADOE granice obrębów ADMS granice miejscowości

5 BDOT w województwie śląskim jednostki podziału terytorialnego

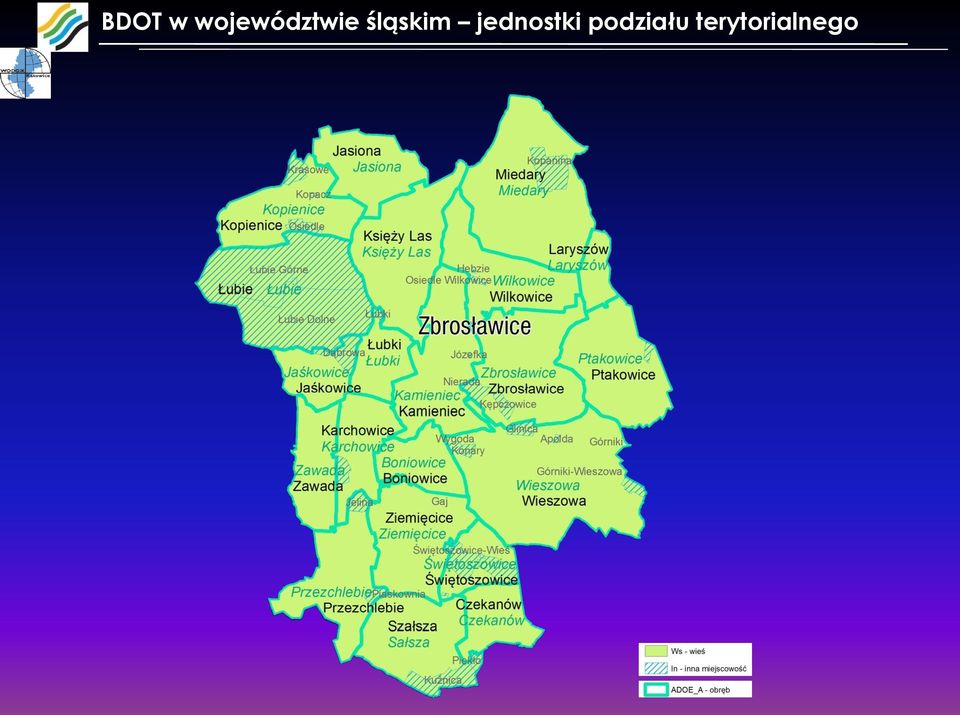

6 BDOT w województwie śląskim jednostki podziału terytorialnego

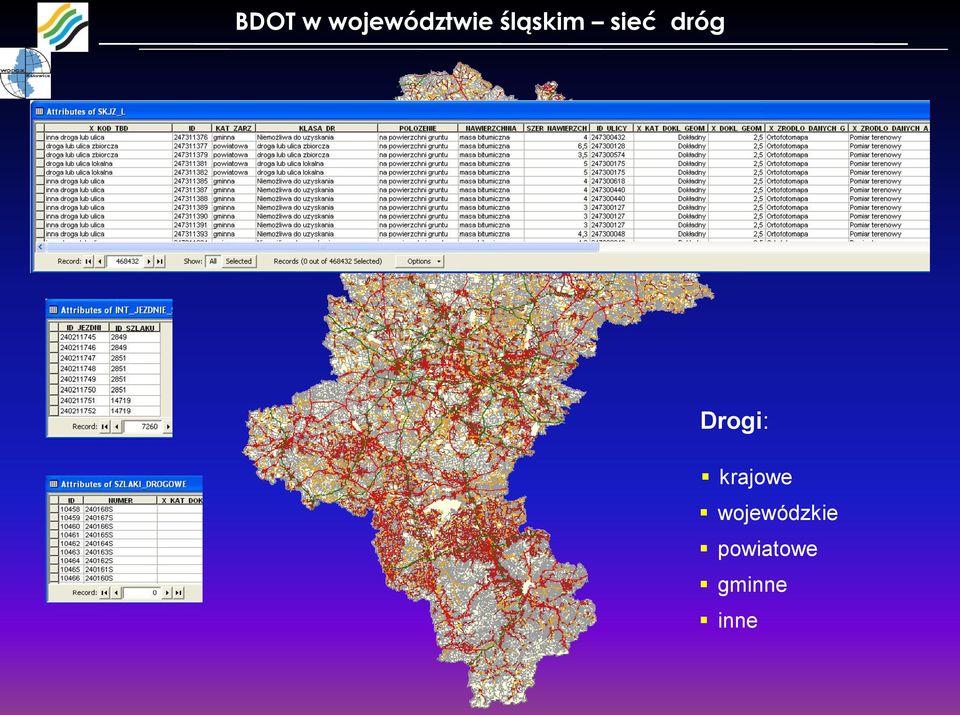

7 BDOT w województwie śląskim sieć dróg Drogi: krajowe wojewódzkie powiatowe gminne inne

8 BDOT w województwie śląskim sieć kolei SKKL tory lub zespoły torów: tramwajowe kolejowe

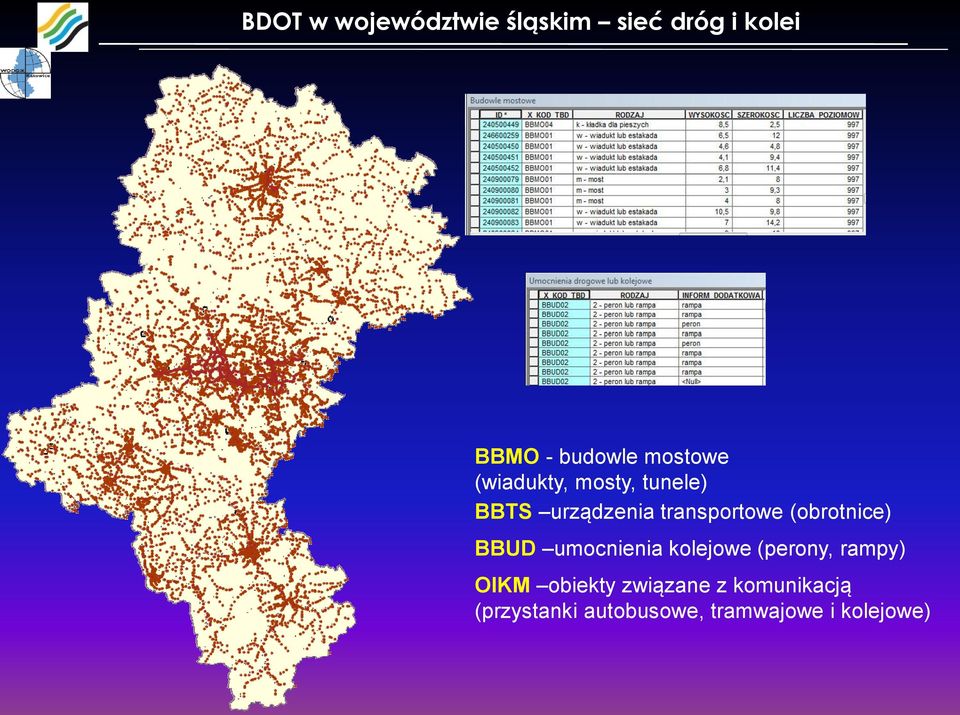

9 BDOT w województwie śląskim sieć dróg i kolei BBMO - budowle mostowe (wiadukty, mosty, tunele) BBTS urządzenia transportowe (obrotnice) BBUD umocnienia kolejowe (perony, rampy) OIKM obiekty związane z komunikacją (przystanki autobusowe, tramwajowe i kolejowe)

(obrotnice) BBUD umocnienia kolejowe (perony, rampy) OIKM

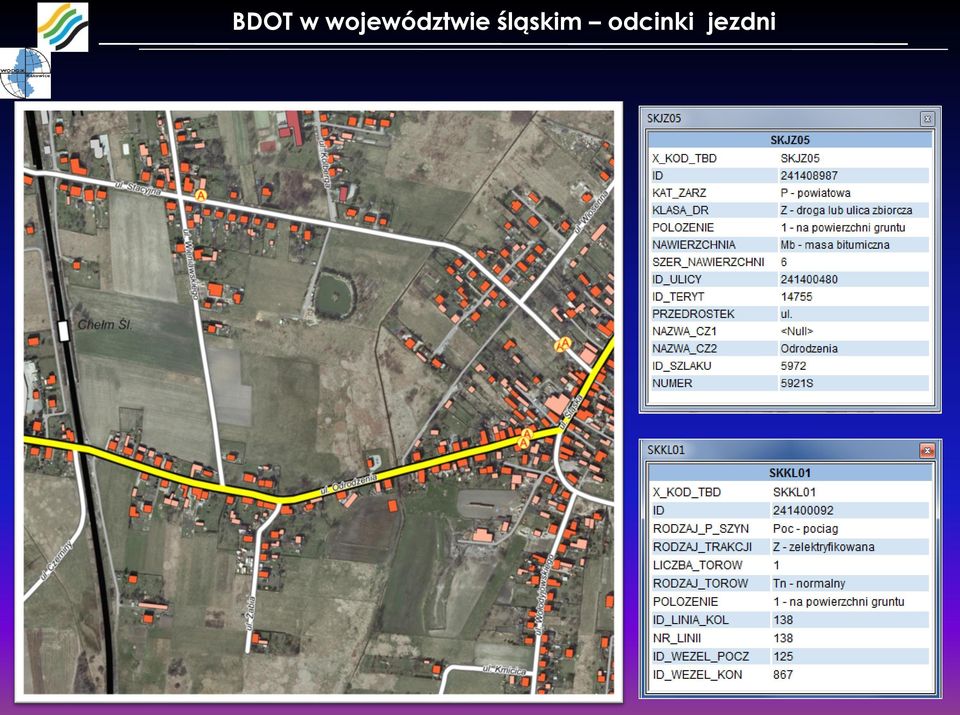

10 BDOT w województwie śląskim odcinki jezdni

11 BDOT w województwie śląskim obszary chronione

12 BDOT w województwie śląskim budynki i punkty adresowe

13 BDOT w województwie śląskim budynki

14 BDOT w województwie śląskim sieć cieków odcinki rzek i kanałów odcinki rowów melioracyjnych obszary wód pozostałe obiekty: budowle hydrotechniczne budowle ziemne umocnienia wodne

15 BDOT w województwie śląskim sieć cieków

16 BDOT w województwie śląskim kompleksy pokrycia terenu tereny leśne lub zadrzewione tereny zabudowany gęstej, zwartej lub luźnej obszary wód tereny roślinności krzewiastej tereny roślinności trawiastej i upraw rolnych tereny upraw trwałych tereny komunikacyjne tereny gruntów odsłoniętych inne tereny niezabudowane

roślinności krzewiastej tereny roślinności trawiastej i upraw rolnych tereny

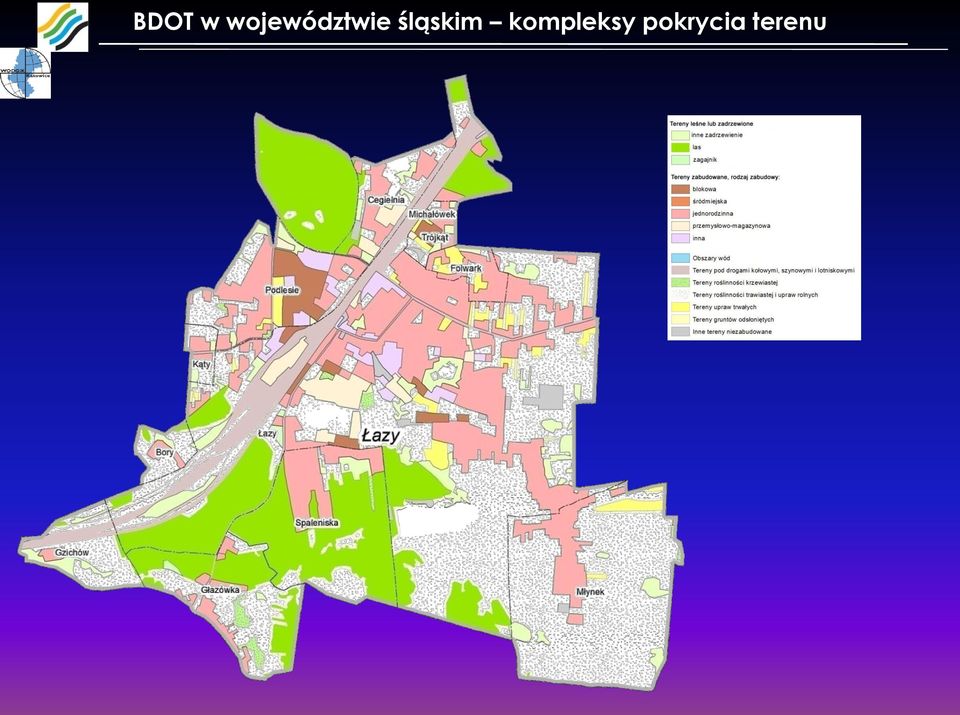

17 BDOT w województwie śląskim kompleksy pokrycia terenu

18 BDOT w województwie śląskim kompleksy użytkowania terenu

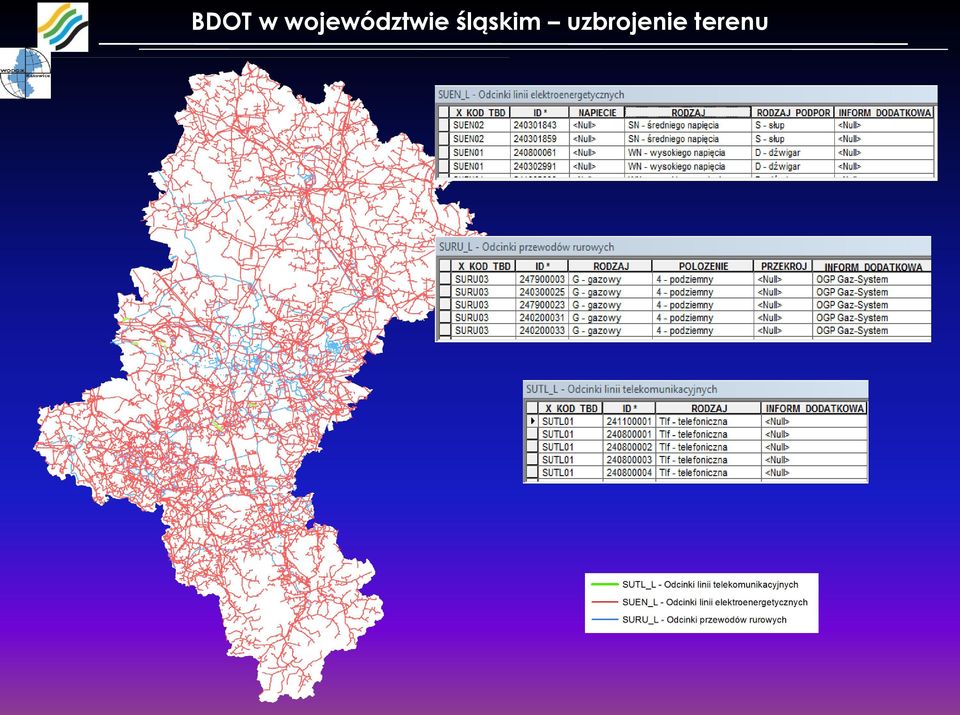

19 BDOT w województwie śląskim uzbrojenie terenu

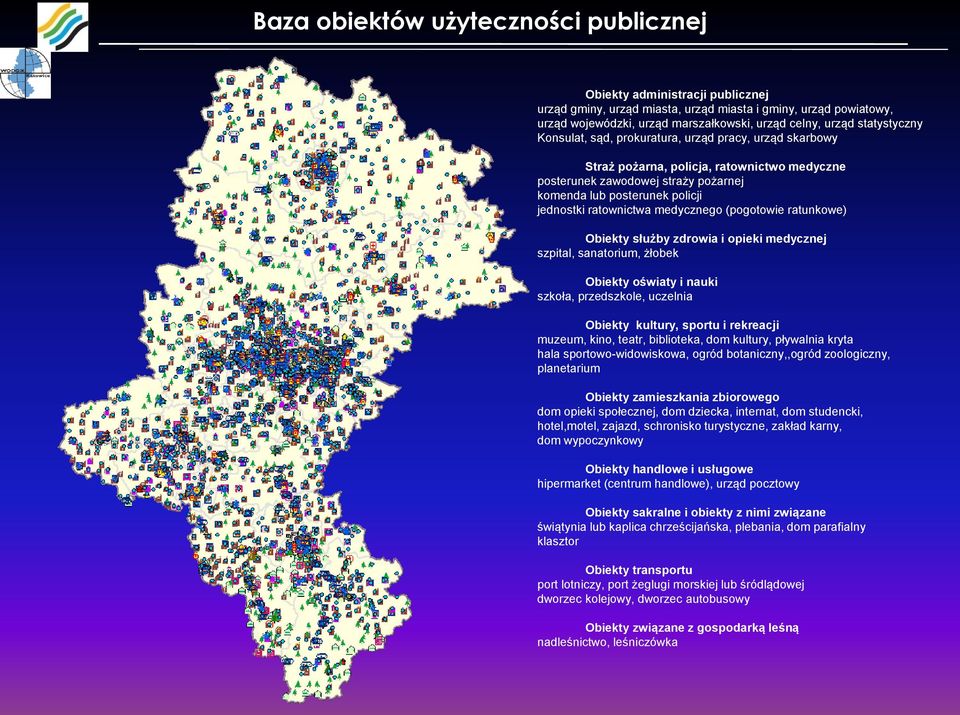

20 Baza obiektów użyteczności publicznej Obiekty administracji publicznej urząd gminy, urząd miasta, urząd miasta i gminy, urząd powiatowy, urząd wojewódzki, urząd marszałkowski, urząd celny, urząd statystyczny Konsulat, sąd, prokuratura, urząd pracy, urząd skarbowy Straż pożarna, policja, ratownictwo medyczne posterunek zawodowej straży pożarnej komenda lub posterunek policji jednostki ratownictwa medycznego (pogotowie ratunkowe) Obiekty służby zdrowia i opieki medycznej szpital, sanatorium, żłobek Obiekty oświaty i nauki szkoła, przedszkole, uczelnia Obiekty kultury, sportu i rekreacji muzeum, kino, teatr, biblioteka, dom kultury, pływalnia kryta hala sportowo-widowiskowa, ogród botaniczny,,ogród zoologiczny, planetarium Obiekty zamieszkania zbiorowego dom opieki społecznej, dom dziecka, internat, dom studencki, hotel,motel, zajazd, schronisko turystyczne, zakład karny, dom wypoczynkowy Obiekty handlowe i usługowe hipermarket (centrum handlowe), urząd pocztowy Obiekty sakralne i obiekty z nimi związane świątynia lub kaplica chrześcijańska, plebania, dom parafialny klasztor Obiekty transportu port lotniczy, port żeglugi morskiej lub śródlądowej dworzec kolejowy, dworzec autobusowy Obiekty związane z gospodarką leśną nadleśnictwo, leśniczówka

ratownictwa medycznego (pogotowie ratunkowe) Obiekty służby zdrowia i opieki medycznej szpital, sanatorium, żłobek Obiekty oświaty i nauki szkoła, przedszkole, uczelnia Obiekty kultury, sportu i

21 Wykorzystanie BDOT budowy własnych systemów

22 Wykorzystanie BDOT mapy topograficzne dla wybranych obszarów

23 Wykorzystanie BDOT analizy przestrzenne Służba geodezyjna i kartograficzna w obliczu nadchodzących zmian Wisła - Malinka, 7-9 września 2011r.

24 Wykorzystanie BDOT mapy tematyczne Baza sieci kolejowej i tramwajowej

BDOT Śląski TOPAZ BAZA SYSTEMU MODUŁ ADMINISTRACJI I ZARZĄDZANIA Służba

25 MODUŁ IMPORTU MODUŁ INTEGRACJI MODUŁ AKTUALIZACJI I EDYCJI MODUŁ PRZEGLĄDANIA I PREZENTACJI MODUŁ UDOSTĘPNIANIA I EKSPORTU System Zarządzania BDOT Śląski TOPAZ BAZA SYSTEMU MODUŁ ADMINISTRACJI I ZARZĄDZANIA Służba geodezyjna i kartograficzna w obliczu nadchodzących zmian Wisła - Malinka, 7-9 września 2011r.

26 System Zarządzania BDOT Śląski TOPAZ Służba geodezyjna i kartograficzna w obliczu nadchodzących zmian Wisła - Malinka, 7-9 września 2011r.

Proces zasilania bazy Systemu Mechanizm ETL (Extract, Transform and Load) aktualizacja BDOT BDOT SWDE PRG PRNG import akwizycyjny KONTROLE WŁAŚCIWE geobaza 1 geobaza 2 geobaza 3 import integracyjny

27 Proces zasilania bazy Systemu Mechanizm ETL (Extract, Transform and Load) aktualizacja BDOT BDOT SWDE PRG PRNG import akwizycyjny KONTROLE WŁAŚCIWE geobaza 1 geobaza 2 geobaza 3 import integracyjny import różnicowy import addytywny import zamienny wersja edycyjna 1 wersja edycyjna 2 geobaza edycji rozłącznej BAZA SYSTEMU wersja DEFAULT GML (zachowanie GID) eksport do aktualizacji TERYT wersja edycyjna 3 KONTROLE SYNTAKTYCZNE SEMANTYCZNE PARAMETRY TRANZYCJI wersja edycyjna n

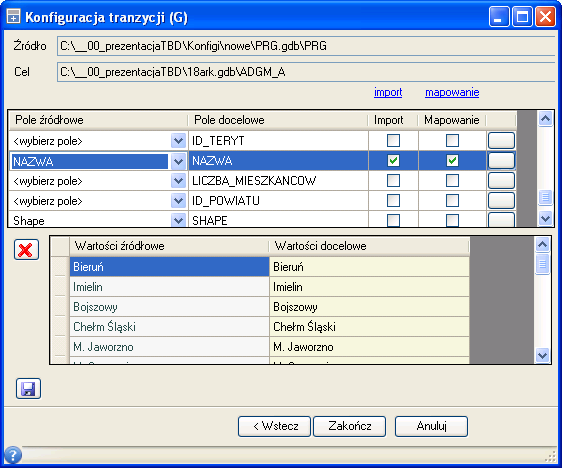

28 Aktualizacja danych, wykorzystanie baz zewnętrznych Mechanizm tranzycji Służba geodezyjna i kartograficzna w obliczu nadchodzących zmian Wisła - Malinka, 7-9 września 2011r.

29 System Zarządzania BDOT Śląski TOPAZ Służba geodezyjna i kartograficzna w obliczu nadchodzących zmian Wisła - Malinka, 7-9 września 2011r.

30 Proces prezentacji i eksportu danych P R E Z E N T A C J A E K S P O R T BAZA SYSTEMU wersja DEFAULT warstwice NMT MECHANIZM REPREZENTACJI KARTOGRAFICZNYCH automatyczna wizualizacja obiektów generowanie nazewnictwa PARAMETRY TRANZYCJI migracja z transformacją struktur danych konwersja formatu danych replika geobazy GML SWDE GDB MDB SHP Geoportal klient WMS TAB XLS CSV ASCII TIN ręczna redakcja mapy tworzenie kompozycji mapowych: - mapa w standardzie BDOT - mapa niestandardowa konwersja formatu danych PDF JPG TIFF PARAMETRY KONFIGURACJI SYMBOLIKI OBIEKTÓW PARAMETRY KONFIGURACJI: - RAMKI WYDRUKU - OPISU POZARAMKOWEGO - LEGENDY - MASEK WYDRUKI

31 System Zarządzania BDOT mapa topograficzna Służba geodezyjna i kartograficzna w obliczu nadchodzących zmian Wisła - Malinka, 7-9 września 2011r.

32 System Zarządzania BDOT reprezentacje kartograficzne Służba geodezyjna i kartograficzna w obliczu nadchodzących zmian Wisła - Malinka, 7-9 września 2011r.
