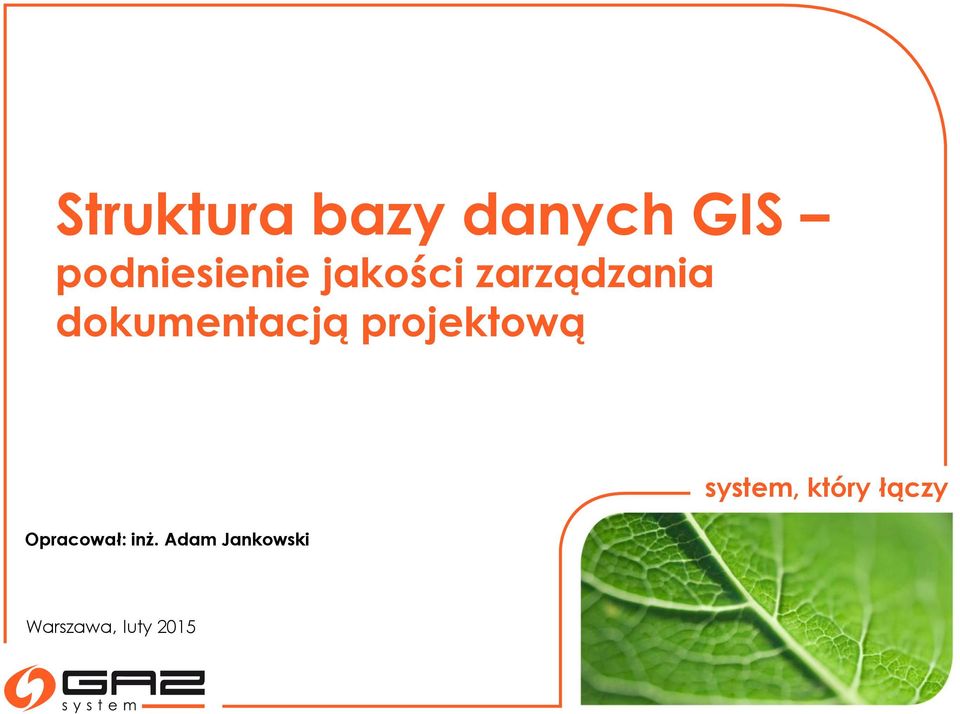

1 Struktura bazy danych GIS podniesienie jakości zarządzania dokumentacją projektową Opracował: inż. Adam Jankowski Warszawa, luty 2015

2 Struktura bazy danych GIS 1 Założenia i cel Model rozwiązania Zbieranie danych przestrzennych przez Projektanta Etapy przygotowania danych GIS podział prac projektowych Schemat bazy danych obejmujących wszystkie etapy projektowania Zakres i specyfikacja danych dla poszczególnych etapów Analizy Oczekiwania wobec projektantów

projektowych Schemat bazy danych obejmujących wszystkie etapy projektowania

3 Założenia i cel struktury bazy danych GIS 2 Zebranie danych przestrzennych w ramach realizacji projektów gazociągów i zapisywanie ich w formie bazy danych GIS - PROJEKTANT Zasilanie aplikacji używanej przez Inwestora zgodnie z opisanym schematem PROJEKTANT Przeprowadzanie aktualizacji w trakcie trwania całego projektu również na etapie wykonawczym - PROJEKTANT Prezentacja danych i przeprowadzanie analiz m.in. identyfikacja obszarów newralgicznych wspomaganie procesu decyzyjnego (INWESTOR + PROJEKTANT)

schematem PROJEKTANT Przeprowadzanie aktualizacji w trakcie trwania całego projektu również na etapie wykonawczym - PROJEKTANT

4 MODEL ROZWIĄZANIA 3 FAZA PROJEKTOWA Model proponowanego rozwiązania przepływu danych Baza danych GIS GAZ-SYSTEM Dane projektowe 1* Baza danych GIS inwestycyjnych 2 Odbiór dokumentacji + dokumentacja powykonawcza 3 Baza danych GIS Pionu Eksploatacji FAZA REALIZACJI 4 5 PION INWESTYCJI Dane fotogrametryczne i wyniki analiz pozyskane z nalotów dronem Analiza danych Raportowanie Kontrola budowy Faza I (1*, 2, 3) Główna ścieżka przepływu danych w układzie GIS Faza II ( 4, 5) Ścieżka przepływu danych po dokonaniu odbiorów, w czasie wykonywania robót 1* Obiór prac projektowych w etapach

fotogrametryczne i wyniki analiz pozyskane z nalotów dronem Analiza danych Raportowanie Kontrola budowy Faza I (1*, 2, 3) Główna ścieżka przepływu

5 Zebranie danych przestrzennych tworzenie bazy danych GIS 4 Zbieranie danych przestrzennych dla nowoprojektowanej trasy gazociągu korzystanie z gotowych zasobów, projektowanie i tworzenie nowych danych GIS, Przekazywanie danych w określonych etapach projektowania zgodnie z przedstawioną specyfikacją - baza danych w formie geobazy plikowej ESRI (.gdb) Etapowość przekazywania dostosowana do wymagań GAZ- SYSTEMU dostosowana do nowych zasad odbioru dokumentacji

w określonych etapach projektowania zgodnie z przedstawioną specyfikacją - baza danych w formie geobazy plikowej

6 BAZA DANYCH w formie geobazy plikowej ESRI 5 Geobaza plikowa ESRI plik z rozszerzeniem.gdb, geobaza przechowuje każdy obiekt jako wiersz tabeli, a każda klasa obiektów ma swoją tabelę. W tabeli mieści się pole geometrii przechowujące wektorowy kształt obiektu oraz inne pola przechowujące jego atrybuty. Geobaza przechowuje podstawowe typy geometrii (w klasach obiektów): punkty, linie, poligony, opisy oraz inne elementy (trasy, topologia, relacje, sieci), jak również rastry, inne tabele z danymi opisowymi oraz powiązania między nimi. 5

W tabeli mieści się pole geometrii przechowujące wektorowy kształt obiektu oraz inne pola przechowujące jego atrybuty.

7 ETAPY PRZYGOTOWANIA DANYCH GIS 6 I II nr ETAP OPIS Koncepcja przebiegu trasy Ocena oddziaływania inwestycji na środowisko Przygotowanie danych GIS opisujących alternatywne warianty trasy pozwalające na wybór najefektywniejszego rozwiązania. Wstępne uzgodnienie trasy. Wybór i zatwierdzenie trasy w postaci pasa o określonej szerokości. Przygotowanie wszystkich danych GIS obowiązujących podczas uzgodnień do decyzji środowiskowej oraz pomocnych w ocenie odziaływania inwestycji na środowisko III Rozwiązania techniczne Zebranie dany GIS określających techniczną charakterystykę przebiegu gazociągu, z uwzględnieniem przede wszystkim: zabudowy i infrastrukturę techniczną podziemnej i nadziemnej, inwentaryzacje przyrodnicze rozwiązania ochrony środowiska, technologie bezwykopowe, uzgodnienie zagospodarowania terenu. Odbiór danych GIS wspólnie z wyznaczonymi przez Inwestora Ekspertami, ustalenie ostatecznych rozwiązań technicznych UWAGA: Na tym etapie analiza przeprowadzana przez Projektanta i Inwestora (+ eksperci) identyfikacji obszarów newralgicznych. IV Projekt budowlany i wykonawczy Skompletowanie ostatecznej części danych GIS potrzebnych podczas uzyskiwania pozwolenia na budowę oraz wykonywania i kontroli inwestycji UWAGA: Na tym etapie następuje kategoryzacja obszarów newralgicznych przydzielenie im odpowiedniego poziomu trudności V Realizacja projektu Aktualizacja danych GIS podczas całego trwania projektu w ramach Nadzoru Autorskiego. Zasilanie bazy danych z innych źródeł m.in. z oblotów dronami. Ostateczne przygotowanie najświeższych danych GIS w celu przekazania do działu Eksploatacji

Przygotowanie wszystkich danych GIS obowiązujących podczas uzgodnień do decyzji środowiskowej oraz pomocnych w ocenie odziaływania inwestycji na środowisko III Rozwiązania techniczne Zebranie dany

8 Schemat bazy danych i etapów przekazywania 7

9 Zakres i specyfikacja danych przykład etap I 8 Przykład: Granice administracyjne Województwa warstwa zawierająca granice województw, przez które przebiega inwestycja TAB.1 specyfikacja atrybutów warstwy Województwa Atrybut Typ danych Opis KOD_JPT String (255) NAZWA_WOJ String (50) POW_WOJ Double ZRODLO String (255) ZROD_EPSG String (150) kod jednostki podziału terytorialnego (województwa) wg PRG: WW nazwa jednostki podziału terytorialnego (województwa) wg PRG powierzchnia jednostki podziału terytorialnego (województwa) wg PRG wyrażona w hektarach źródło pozyskania danych, nazwa instytucji z której pozyskano dane źródłowy układ współrzędnych warstwy z określeniem kodu EPSG Analogicznie przygotowywane są warstwy : Powiaty, gminy, obręby ewidencyjne

podziału terytorialnego (województwa) wg PRG: WW nazwa jednostki podziału terytorialnego (województwa) wg PRG powierzchnia jednostki podziału terytorialnego (województwa) wg PRG wyrażona w

10 Zakres i specyfikacja danych przykład etap II 9 Wyniki inwentaryzacji przyrodniczej Typ Opis Atrybut danyc h GATUNEK String (255) gatunek zwierząt GROMADA String (255) gromada do której należy gatunek (rośliny, płazy, gady, ptaki, bezkręgowce) NAZ_LAC String (255) łacińska nazwa gatunku POW_M Double powierzchnia obszaru siedliska danego gatunku wyrażona w m 2 STATUS_OCH String (255) status ochrony gatunku (ścisła, częściowa) UWAGI String (255) uwagi dotyczące danego siedliska zebrane podczas przeprowadzania inwentaryzacji w terenie DATA Date data pozyskania danych 9

gatunku POW_M Double powierzchnia obszaru siedliska danego gatunku wyrażona w m 2 STATUS_OCH String (255) status ochrony gatunku (ścisła,

11 Zakres i specyfikacja danych MAPY TOPOGRAFICZNE 10 Zbiór dostępnych arkuszy map topograficznych w skalach 1: , 1:50 000, 1: dla obszaru obejmującego pas o szerokości 5 km wzdłuż trasy gazociągu (wszystkie arkusze, które przecinają określony pas). Warstwy zapisuje się w formie Raster Katalogu (ESRI File Geodatabase Raster Catalog) w bazie danych. Typ Raster Katalogu musi być określony jako Managed. (Managed pliki rastrowe w katalogu są fizycznie zapisywane i przechowywane wewnątrz Geobazy; Nazwa pliku Mapa topograficzna 1: Numer arkusza zgodny z CODGiK Mapa topograficzna 1: Numer arkusza zgodny z CODGiK Format GeoTIFF GeoTIFF GeoTIFF Rozszerzenie *.tif *.tif *.tif Kompresja LZW LZW LZW Liczba kanałów Mapa topograficzna 1: Numer arkusza zgodny z CODGiK Typ Piksela Unsigned Integer Unsigned Integer Unsigned Integer Głębia koloru 3 x 8 bit 3 x 8 bit 3 x 8 bit Model zapisu w bazie danych Raster Catalog (Managed) Raster Catalog (Managed) Raster Catalog (Managed) NoData Value 0, 0, 0 0, 0, 0 0, 0, 0 Piramidy Maximum number of levels, JPEG YCbCr compression Maximum number of levels, JPEG YCbCr compression Maximum number of levels, JPEG YCbCr compression 10

Typ Raster Katalogu musi być określony jako Managed.

12 Zakres i specyfikacja danych - ORTOFOTOMAPY 11 Zbiór dostępnych arkuszy ortofotomap udostępnianych przez CODGiK lub dedykowana ortofotomapa wykonana na potrzeby projektowania gazociągu. Ortofotomapa powinna obejmować obszar pasa o szerokości 200m wzdłuż gazociągu lub wszystkie arkusze ortofotomapy wchodzące w ten pas. Warstwa ortofotomapy zapisana w formie Raster Katalogu Nazwa pliku Format Rozszerzenie Kompresja Ortofotomapa Numer arkusza zgodny z CODGiK GeoTIFF *.tif LZW lub YCbCr JPEG Liczba kanałów 3 Typ Piksela Głębia koloru Model zapisu w bazie danych NoData Value Piramidy Unsigned Integer 3 x 8 bit Raster Catalog (Managed) Nie zdefinowane Maximum number of levels, JPEG YCbCr compression 11

Warstwa ortofotomapy zapisana w formie Raster Katalogu Nazwa pliku Format Rozszerzenie Kompresja Ortofotomapa Numer arkusza zgodny z CODGiK GeoTIFF *.

13 Zakres i specyfikacja danych NMT 12 Pliki numerycznego modelu terenu obejmujące swoim zakresem obszar wzdłuż osi inwestycji w pasie odpowiadającym zakresowi mapy do celów projektowych. NMT powinien być przekazywany w jednym z poniższych formatów: Esri GRID (ArcInfo ASCII Grid, *.asc), ASCII (XYZ, np. *.txt, *.csv), TIN (zapisany układ trójkątów, np. *.dwg, *.dxf lub *.dgn), ESRI TIN (*.adf), dane ze skaningu LIDAR (*.las). 12

NMT powinien być przekazywany w jednym z poniższych formatów: Esri GRID (ArcInfo ASCII Grid, *.

14 Przeprowadzanie analiz OKREŚLENIE PROPONOWANYCH ODCINKÓW NEWRALGICZNYCH 13 Wyznaczanie odcinków newralgicznych odbywa się na podstawie analizy danych GIS. Odcinki wybrane w toku analiz weryfikowane są przez projektantów z zakresu odcinków liniowych, geologii oraz konstrukcji. Wybrane w ten sposób odcinki przekazywane są Inwestorowi. Proponowane odcinki zostaną zweryfikowane przez Inwestora (etap III) i zatwierdzone na etapie IV Określone odcinki znajdą się w bazie danych w formie liniowej Atrybut Typ danych Opis NR_ODC String (20) numer odcinka newralgicznego przewidzianego do kontroli RODZAJ String (255) rodzaj zagrożenia wynikającego z prowadzenia robót KM_OD String (20) kilometraż początku odcinka newralgicznego, kilometraż punktu zapisywany w formacie km+mmm np KM_DO String (20) kilometraż końca odcinka newralgicznego, kilometraż punktu zapisywany w formacie km+mmm np DL_M Double długość kontrolowanego odcinka wyrażona w metrach UWAGI String (255) uwagi dotyczące odcinka newralgicznegoi wprowadzonych zmian 13

Proponowane odcinki zostaną zweryfikowane przez Inwestora (etap III) i zatwierdzone na etapie IV Określone odcinki znajdą się w bazie danych w formie liniowej Atrybut Typ danych Opis NR_ODC String

15 Oczekiwania wobec projektantów 14 Przekazywanie danych GIS w odpowiedniej specyfice (odpowiednim rozszerzeniu, odpowiednich atrybutach, etc.) Systematyczne, etapowe dostarczanie danych Ciągła aktualizacja danych GIS (również w ramach Nadzoru Autorskiego) Przeprowadzenie wstępnych analiz (szeroka analiza obszarów newralgicznych) Współpraca przy rozwiązaniach technicznych obszaru danych GIS (typowanie i podział obszarów newralgicznych) 14

) Systematyczne, etapowe dostarczanie danych Ciągła aktualizacja danych GIS (również w ramach Nadzoru

16 Dziękuję za uwagę
