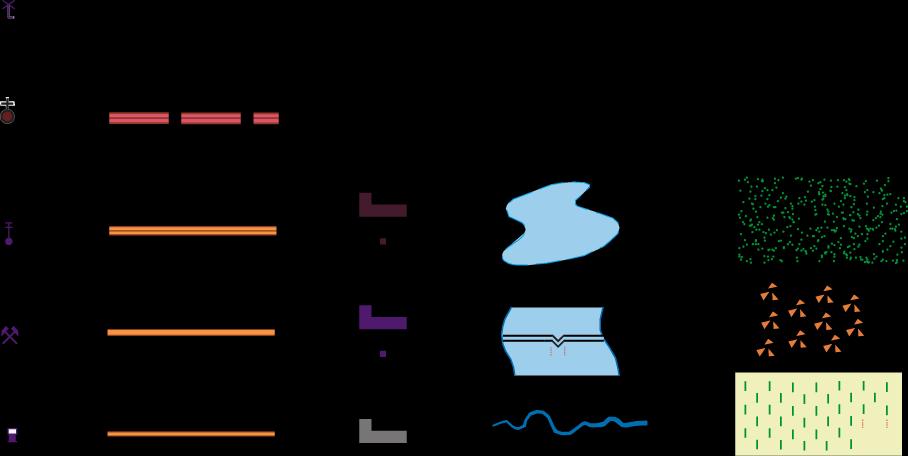

1 Opracowanie komponentów pochodnych BDOT10k: map topograficznych i hybrydowych oraz bazy BDOO Agata Pillich-Kolipińska Andrzej Głażewski, Paweł J. Kowalski

2 plan prezentacji koncepcja opracowania linii technologicznej umożliwiającej tworzenie bazy danych obiektów ogólnogeograficznych (odpowiadającej mapom w skali 1: ) koncepcja rozwiązań metodycznych i technicznych umożliwiających standaryzację procesu produkcji współczesnych map analogowych i cyfrowych na podstawie BDOT10k podstawy wizualizacji topograficznych i ogólnogeograficznych w serwisach internetowych w wersji hybrydowej

3 standaryzacja procesu produkcji map Dualistyczny charakter procesu produkcji map (topograficznych i przeglądowych) z bazy danych referencyjnych (BDOT10k + BDOO) BDOT10k jako źródło opracowania szeregu skalowego map topograficznych od 1: do 1: oraz BDOO jako źródło opracowania szeregu skalowego map przeglądowych od 1: do 1: generalizacja danych jako proces redukcji złożoności modelu bazy danych oraz generalizacja redakcyjna jako proces uczytelnienia graficznego prezentacji kartograficznej uwarunkowany percepcyjnie i użytkowo wizualizacje kartograficzne jako formy dynamicznego przekazu informacji przestrzennej oraz publikacje kartograficzne jako analogowe i cyfrowe formy urzędowej dokumentacji kartograficznej modele znakowe (DCM) jako formy wyrazu podstawowej treści topograficznej BDOT10k oraz modele obrazowe (DIM) jako uzupełniający komponent wizualny prezentacji hybrydowych

4 Struktura BDOT Mapa topograficzna 10k BDOT10k Mapa topograficzna 25k Mapa topograficzna 50k Mapa topograficzna 100k Mapa przeglądowa 250k BDOO Mapa przeglądowa 500k Mapa przeglądowa 1000k

5 technologia opracowania

6 Produkty pochodne BDOT10k

7 selekcja obiektów - przykłady

8 Wybór obiektów wg kryteriów minimalnych rozmiarów automatyczny, Uzupełniający wybór obiektów wg kryteriów sąsiedztwa (lokalnego zagęszczenia), funkcji i znaczenia orientacyjnego manualny Uproszczenie geometrii generalizacja danych

9 generalizacja danych

10 generalizacja danych

11 uproszczenie kształtów algorytm Wanga (1996) zwany tu BEND_SIMPLIFY minimalna dopuszczona wielkość załamania: np. 15 m (0,3mm) minimalna powierzchnia konturu zależna od klasy obiektu

12 agregacja klas obiektów

13 Redukcja do punktu obiektów powierzchniowych i liniowych (budynki, posesje, cmentarze, stacje kolejowe i inne obiekty klasy pokrycia terenu, mosty) automatyczna, Redukcja liczby znaków, korekty położenia manualna, Uproszczenie konturów, Przewiększenia znaków, zastosowanie ekwidystant, generalizacja redakcyjna Wybór komponentów znaku w zależności od jego kontekstu granice

14 generalizacja graficzna Granice zmiana treści znaku w zależności od jego kontekstu

15 mapa topograficzna (1:10 000)

16 mapa topograficzna (1:25 000)

17 mapa topograficzna (1:50 000)

18 schemat opracowania publikacji

19 Wizualizacja hybrydowa zintegrowana wykorzystanie modeli znakowego (DCM) oraz obrazowego (DIM) model znakowy podstawą prezentacji wyróżnienie poziomów percepcji modelu obrazowego na podstawie procesu regionalizacji dostosowanie zmiennych graficznych DCM do przyjętych założeń regionalizacji DIM wizualizacja odbierana jako obraz kartograficzny uzupełniony obrazem teledetekcyjnym (np. fotograficznym) spełnienie wymagań narzuconych na komponenty (modele DCM i DIM)

20 weryfikacja korekta integracja Opracowanie Metodyczne i technologiczne komponentów aspekty pochodnych prezentacji rzeźby BDOT10k: terenu na map mapach topograficznych i i ogólnogeograficznych hybrydowych oraz nowej bazy generacji BDOO Etapy opracowania wizualizacji hybrydowej Mapa 10k HYB ORTOFOTO WMS

21 Wymagania odnośnie zbiorów danych poprawna georeferencja, geometria ortogonalna zbliżona data pozyskania regionalizacja DIM przeprowadzona przy użyciu klas obiektów prezentowanych w modelu znakowym dostosowanie cech graficznych obrazu tonalnego do nadrzędnych własności wykorzystanych znaków kartograficznych zastosowanie systemu znaków kartograficznych uwzględniających (w wartościach zmiennych wizualnych) obecność modelu obrazowego

22 Regionalizacja modelu obrazowego przezroczystość znaków wektorowych I ~70% II ~30% III ~0%

23 Mapa 10k HYB + ORTOFOTO (WMS)

24 Mapa 10k HYB + ORTOFOTO (WMS)

25 Wnioski Mimo pozornie dualistycznego charakteru procesu opracowania komponentów pochodnych BDOT10k, możliwe jest zachowanie ich wewnętrznej spójności dzięki koncepcji wielorozdzielczości bazy Dalszy rozwój koncepcji mapy powinien odbywać się zarówno w kontekście struktury baz danych jak i prezentacji graficznej, Istnieje potrzeba opracowania wieloreprezentacyjnej biblioteki znaków kartograficznych w odniesieniu do wielu poziomów skalowych prezentacji topograficznych, Przykłady wielu serwisów geoinformacyjnych dowodzą użyteczności zintegrowanej wizualizacji hybrydowej danych referencyjnych
