1 Nr umowy 31EZ/NZP/2012/1152 Nr archiwalny Sfinansowano ze środków Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej Punkt prel Stadium PW WARSZAWA Biuro Regionalne we WŁOCŁAWKU Biuro Regionalne w SOSNOWCU INWESTYCJA ZAGADNIENIE DHV HYDROPROJEKT Sp. z o.o., ul. Dubois 9, Warszawa, tel. centr , sekr , Fax , biuro@hydroprojekt.com.pl, ul. Płocka 169, Włocławek, tel./fax , wloclawek@hydroprojekt.com.pl al. Mireckiego 22, Sosnowiec, tel./fax , sosnowiec@hydroprojekt.com.pl UPORZĄDKOWANIE GOSPODARKI WODNEJ ZESPOŁU ZBIORNIKÓW PRZECZYCE, KUŹNICA WARĘŻYŃSKA I POGORIA ORAZ MODERNIZACJA OBIEKTÓW PRZECIWPOWODZIOWYCH DOLINY PRZEMSZY, WOJ. ŚLĄSKIE ETAP I. ZBIORNIK PRZECZYCE OBIEKT TEMAT PROJEKT WYKONAWCZY POPRAWY STANU TECHNICZNEGO ZAPORY ZBIORNIKA WODNEGO PRZECZYCE CZĘŚĆ TOM SKŁADNIK OPRACOWANIA REMONT PROWADNIC I ZAMKNIĘĆ REMONTOWYCH Imię i nazwisko, uprawnienia Data Podpis PROJEKTANCI mgr inż. Marcin Nycz KOSZTORYSANT SPRAWDZAJĄCY 1. mgr inż. Tomasz Główka SPRAWDZAJĄCY 2. KLAUZULA NR... KIEROWNIK PRACOWNI mgr inż. Tadeusz Rzeszotek GENERALNY PROJEKTANT BIURO KIERUJĄCE ZLECENIODAWCA INWESTOR DHV HYDROPROJEKT Sp. z o. o. ul. Dubois 9, Warszawa REGIONALNY ZARZĄD GOSPODARKI WODNEJ w Gliwicach ul. Sienkiewicza 2, Gliwice NR EGZ. DHV HYDROPROJEKT Sp. z o.o. oświadcza, że niniejsza praca projektowa jest wykonana zgodnie z umową, obowiązującymi przepisami techniczno-budowlanymi oraz normami i zostaje wydana jako kompletna z punktu widzenia celu, któremu ma służyć. Rozwiązania zawarte w niniejszym opracowaniu stanowią własność DHV HYDROPROJEKT Sp. z o.o. i mogą być stosowane, powielane oraz udostępniane osobom trzecim jedynie na podstawie pisemnego zezwolenia Zarządu Spółki z zastrzeżeniem wszelkich skutków prawnych

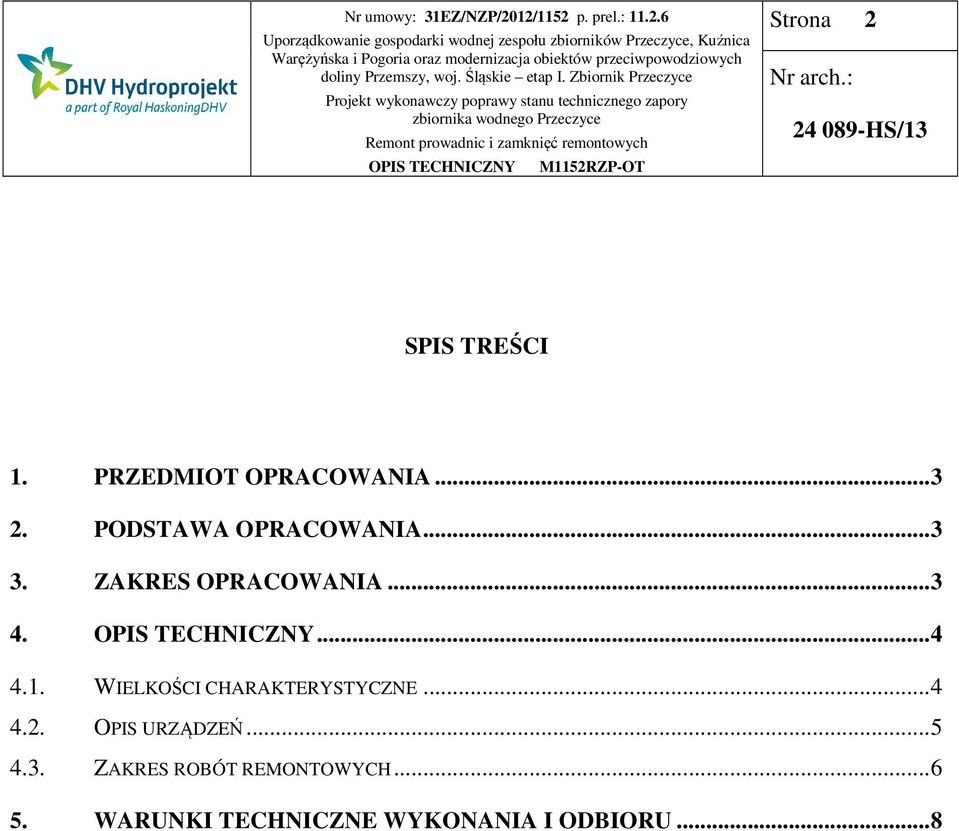

2 Strona 2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA WIELKOŚCI CHARAKTERYSTYCZNE OPIS URZĄDZEŃ ZAKRES ROBÓT REMONTOWYCH WARUNKI TECHNICZNE WYKONANIA I ODBIORU... 8

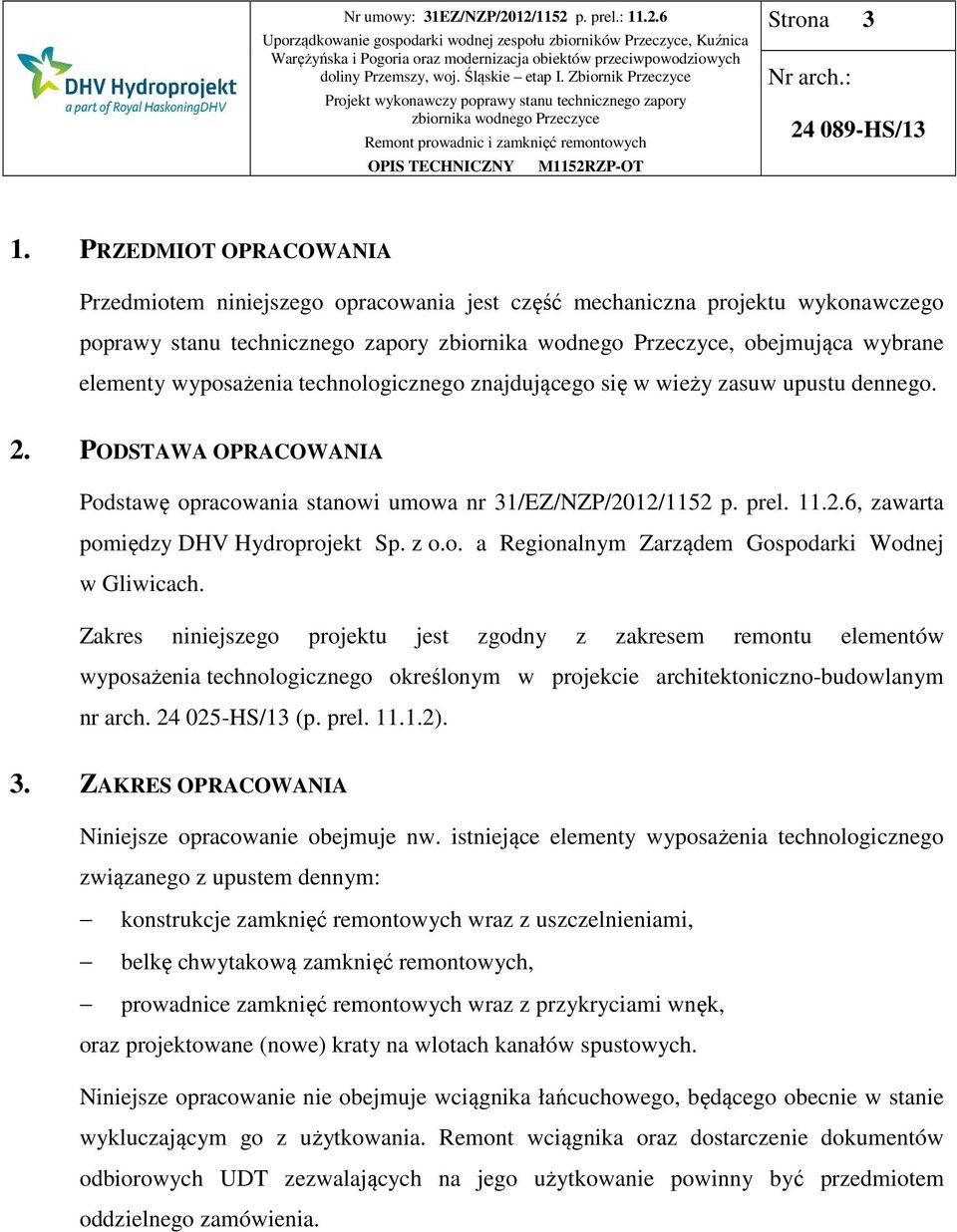

3 Strona 3 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest część mechaniczna projektu wykonawczego poprawy stanu technicznego zapory, obejmująca wybrane elementy wyposażenia technologicznego znajdującego się w wieży zasuw upustu dennego. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowi umowa nr 31/EZ/NZP/2012/1152 p. prel , zawarta pomiędzy DHV Hydroprojekt Sp. z o.o. a Regionalnym Zarządem Gospodarki Wodnej w Gliwicach. Zakres niniejszego projektu jest zgodny z zakresem remontu elementów wyposażenia technologicznego określonym w projekcie architektoniczno-budowlanym nr arch HS/13 (p. prel ). 3. ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje nw. istniejące elementy wyposażenia technologicznego związanego z upustem dennym: konstrukcje zamknięć remontowych wraz z uszczelnieniami, belkę chwytakową zamknięć remontowych, prowadnice zamknięć remontowych wraz z przykryciami wnęk, oraz projektowane (nowe) kraty na wlotach kanałów spustowych. Niniejsze opracowanie nie obejmuje wciągnika łańcuchowego, będącego obecnie w stanie wykluczającym go z użytkowania. Remont wciągnika oraz dostarczenie dokumentów odbiorowych UDT zezwalających na jego użytkowanie powinny być przedmiotem oddzielnego zamówienia.

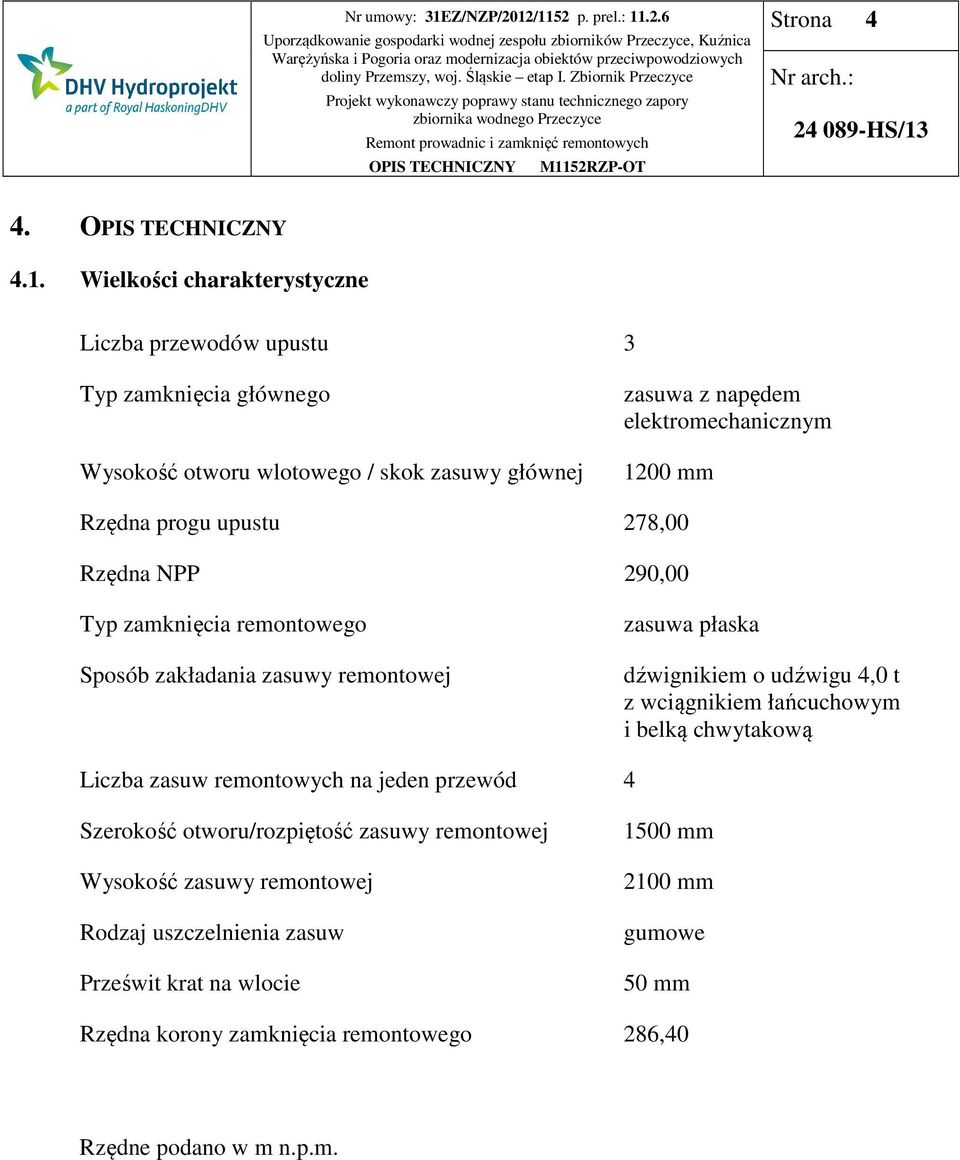

4 Strona Wielkości charakterystyczne Liczba przewodów upustu 3 Typ zamknięcia głównego Wysokość otworu wlotowego / skok zasuwy głównej zasuwa z napędem elektromechanicznym 1200 mm Rzędna progu upustu 278,00 Rzędna NPP 290,00 Typ zamknięcia remontowego Sposób zakładania zasuwy remontowej zasuwa płaska dźwignikiem o udźwigu 4,0 t z wciągnikiem łańcuchowym i belką chwytakową Liczba zasuw remontowych na jeden przewód 4 Szerokość otworu/rozpiętość zasuwy remontowej Wysokość zasuwy remontowej Rodzaj uszczelnienia zasuw Prześwit krat na wlocie 1500 mm 2100 mm gumowe 50 mm Rzędna korony zamknięcia remontowego 286,40 Rzędne podano w m n.p.m.

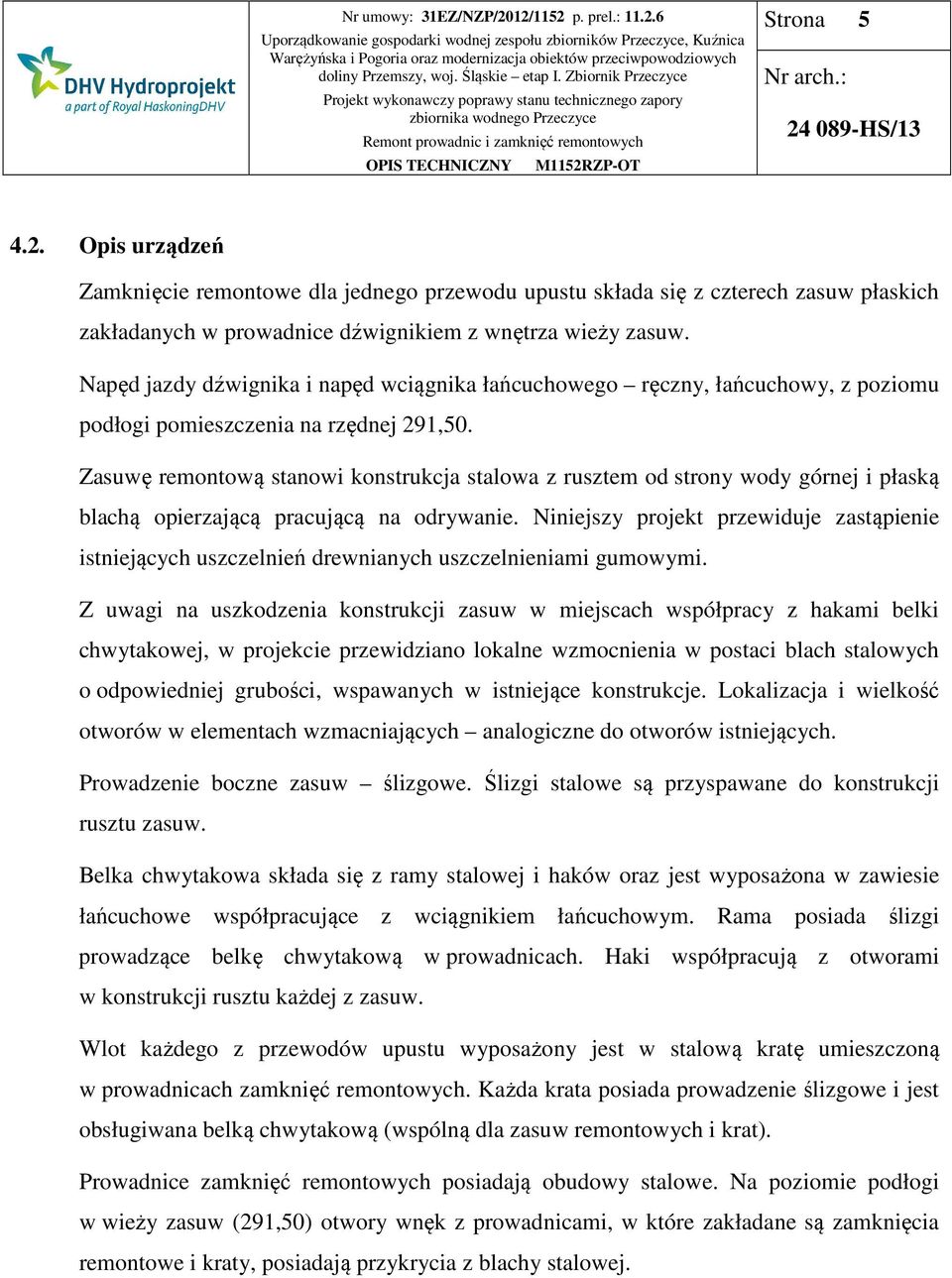

5 Strona Opis urządzeń Zamknięcie remontowe dla jednego przewodu upustu składa się z czterech zasuw płaskich zakładanych w prowadnice dźwignikiem z wnętrza wieży zasuw. Napęd jazdy dźwignika i napęd wciągnika łańcuchowego ręczny, łańcuchowy, z poziomu podłogi pomieszczenia na rzędnej 291,50. Zasuwę remontową stanowi konstrukcja stalowa z rusztem od strony wody górnej i płaską blachą opierzającą pracującą na odrywanie. Niniejszy projekt przewiduje zastąpienie istniejących uszczelnień drewnianych uszczelnieniami gumowymi. Z uwagi na uszkodzenia konstrukcji zasuw w miejscach współpracy z hakami belki chwytakowej, w projekcie przewidziano lokalne wzmocnienia w postaci blach stalowych o odpowiedniej grubości, wspawanych w istniejące konstrukcje. Lokalizacja i wielkość otworów w elementach wzmacniających analogiczne do otworów istniejących. Prowadzenie boczne zasuw ślizgowe. Ślizgi stalowe są przyspawane do konstrukcji rusztu zasuw. Belka chwytakowa składa się z ramy stalowej i haków oraz jest wyposażona w zawiesie łańcuchowe współpracujące z wciągnikiem łańcuchowym. Rama posiada ślizgi prowadzące belkę chwytakową w prowadnicach. Haki współpracują z otworami w konstrukcji rusztu każdej z zasuw. Wlot każdego z przewodów upustu wyposażony jest w stalową kratę umieszczoną w prowadnicach zamknięć remontowych. Każda krata posiada prowadzenie ślizgowe i jest obsługiwana belką chwytakową (wspólną dla zasuw remontowych i krat). Prowadnice zamknięć remontowych posiadają obudowy stalowe. Na poziomie podłogi w wieży zasuw (291,50) otwory wnęk z prowadnicami, w które zakładane są zamknięcia remontowe i kraty, posiadają przykrycia z blachy stalowej.

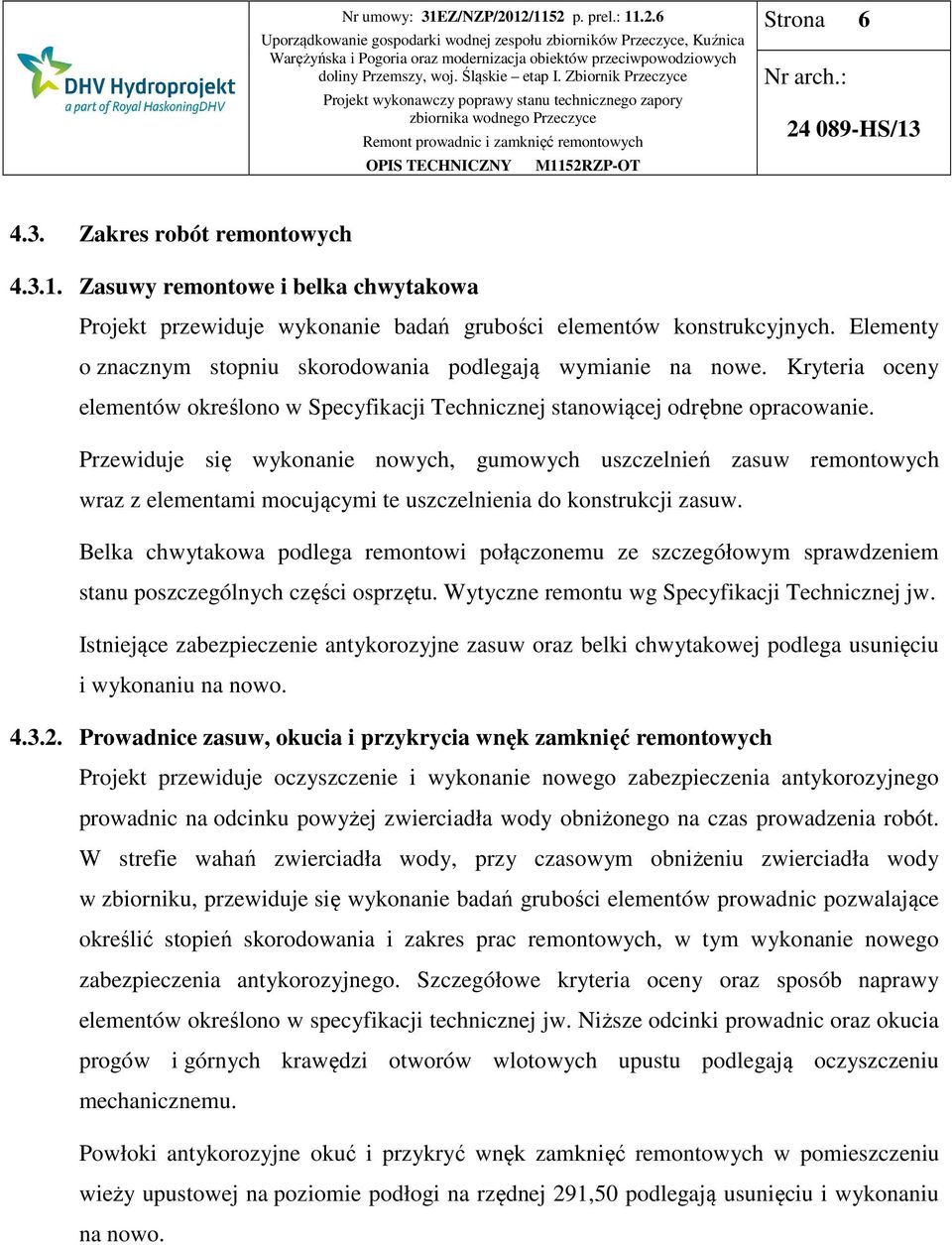

6 Strona Zakres robót remontowych Zasuwy remontowe i belka chwytakowa Projekt przewiduje wykonanie badań grubości elementów konstrukcyjnych. Elementy o znacznym stopniu skorodowania podlegają wymianie na nowe. Kryteria oceny elementów określono w Specyfikacji Technicznej stanowiącej odrębne opracowanie. Przewiduje się wykonanie nowych, gumowych uszczelnień zasuw remontowych wraz z elementami mocującymi te uszczelnienia do konstrukcji zasuw. Belka chwytakowa podlega remontowi połączonemu ze szczegółowym sprawdzeniem stanu poszczególnych części osprzętu. Wytyczne remontu wg Specyfikacji Technicznej jw. Istniejące zabezpieczenie antykorozyjne zasuw oraz belki chwytakowej podlega usunięciu i wykonaniu na nowo Prowadnice zasuw, okucia i przykrycia wnęk zamknięć remontowych Projekt przewiduje oczyszczenie i wykonanie nowego zabezpieczenia antykorozyjnego prowadnic na odcinku powyżej zwierciadła wody obniżonego na czas prowadzenia robót. W strefie wahań zwierciadła wody, przy czasowym obniżeniu zwierciadła wody w zbiorniku, przewiduje się wykonanie badań grubości elementów prowadnic pozwalające określić stopień skorodowania i zakres prac remontowych, w tym wykonanie nowego zabezpieczenia antykorozyjnego. Szczegółowe kryteria oceny oraz sposób naprawy elementów określono w specyfikacji technicznej jw. Niższe odcinki prowadnic oraz okucia progów i górnych krawędzi otworów wlotowych upustu podlegają oczyszczeniu mechanicznemu. Powłoki antykorozyjne okuć i przykryć wnęk zamknięć remontowych w pomieszczeniu wieży upustowej na poziomie podłogi na rzędnej 291,50 podlegają usunięciu i wykonaniu na nowo.

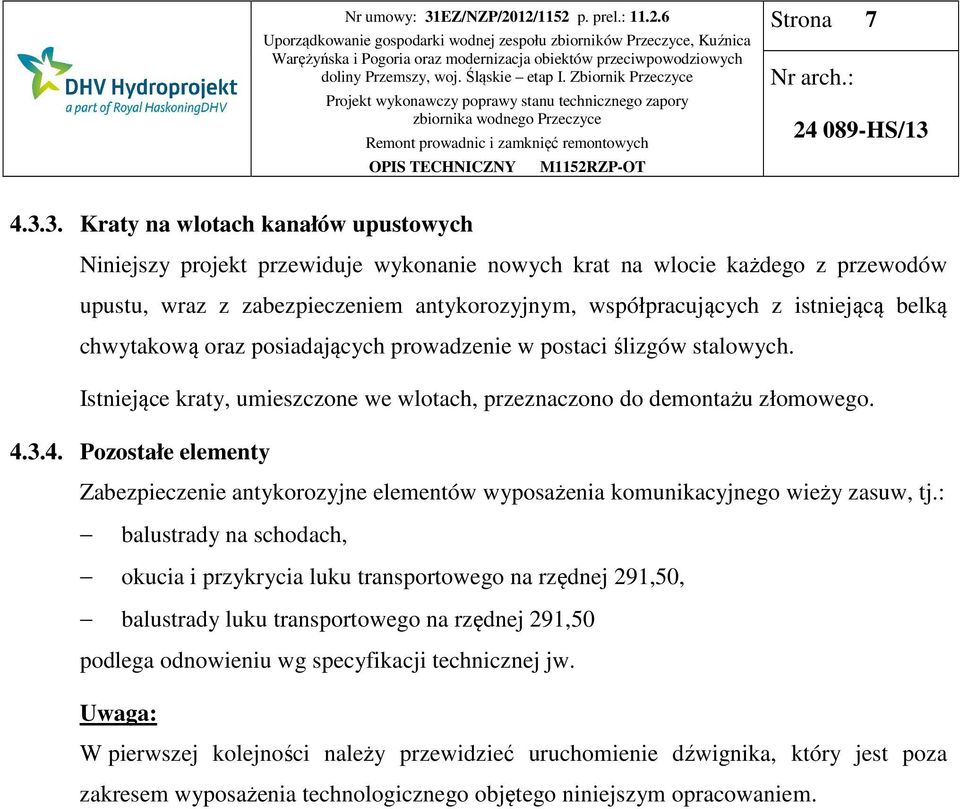

7 Strona Kraty na wlotach kanałów upustowych Niniejszy projekt przewiduje wykonanie nowych krat na wlocie każdego z przewodów upustu, wraz z zabezpieczeniem antykorozyjnym, współpracujących z istniejącą belką chwytakową oraz posiadających prowadzenie w postaci ślizgów stalowych. Istniejące kraty, umieszczone we wlotach, przeznaczono do demontażu złomowego Pozostałe elementy Zabezpieczenie antykorozyjne elementów wyposażenia komunikacyjnego wieży zasuw, tj.: balustrady na schodach, okucia i przykrycia luku transportowego na rzędnej 291,50, balustrady luku transportowego na rzędnej 291,50 podlega odnowieniu wg specyfikacji technicznej jw. Uwaga: W pierwszej kolejności należy przewidzieć uruchomienie dźwignika, który jest poza zakresem wyposażenia technologicznego objętego niniejszym opracowaniem.

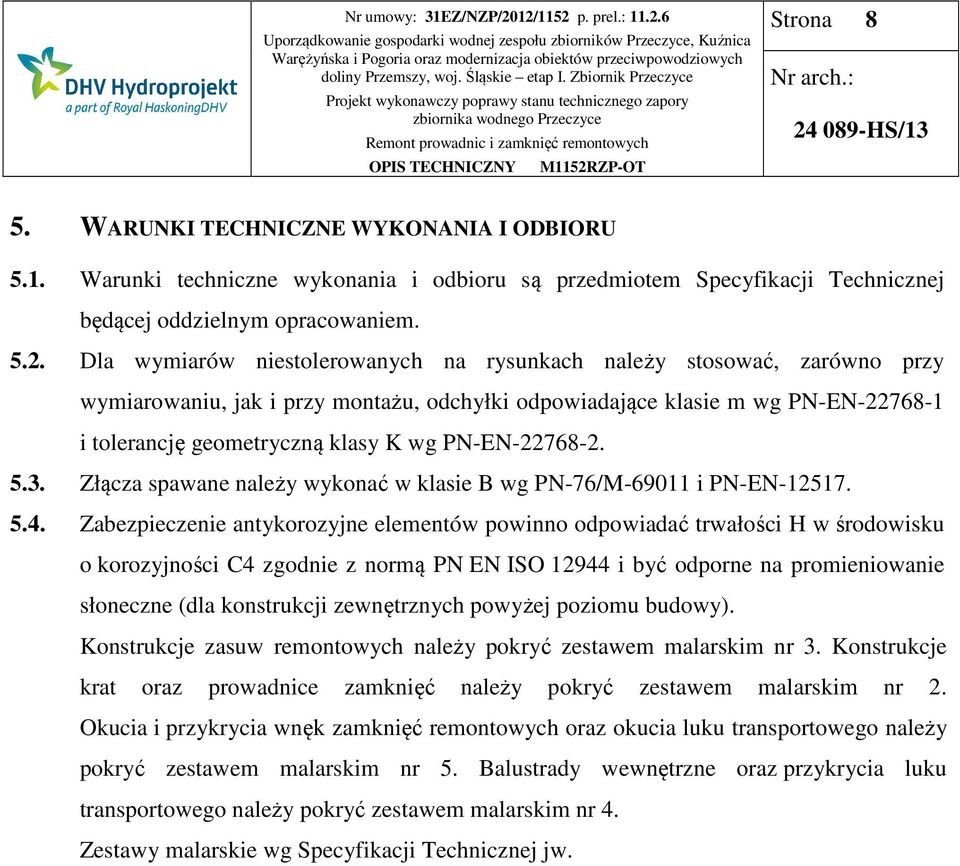

8 Strona 8 5. WARUNKI TECHNICZNE WYKONANIA I ODBIORU 5.1. Warunki techniczne wykonania i odbioru są przedmiotem Specyfikacji Technicznej będącej oddzielnym opracowaniem Dla wymiarów niestolerowanych na rysunkach należy stosować, zarówno przy wymiarowaniu, jak i przy montażu, odchyłki odpowiadające klasie m wg PN-EN i tolerancję geometryczną klasy K wg PN-EN Złącza spawane należy wykonać w klasie B wg PN-76/M i PN-EN Zabezpieczenie antykorozyjne elementów powinno odpowiadać trwałości H w środowisku o korozyjności C4 zgodnie z normą PN EN ISO i być odporne na promieniowanie słoneczne (dla konstrukcji zewnętrznych powyżej poziomu budowy). Konstrukcje zasuw remontowych należy pokryć zestawem malarskim nr 3. Konstrukcje krat oraz prowadnice zamknięć należy pokryć zestawem malarskim nr 2. Okucia i przykrycia wnęk zamknięć remontowych oraz okucia luku transportowego należy pokryć zestawem malarskim nr 5. Balustrady wewnętrzne oraz przykrycia luku transportowego należy pokryć zestawem malarskim nr 4. Zestawy malarskie wg Specyfikacji Technicznej jw.
