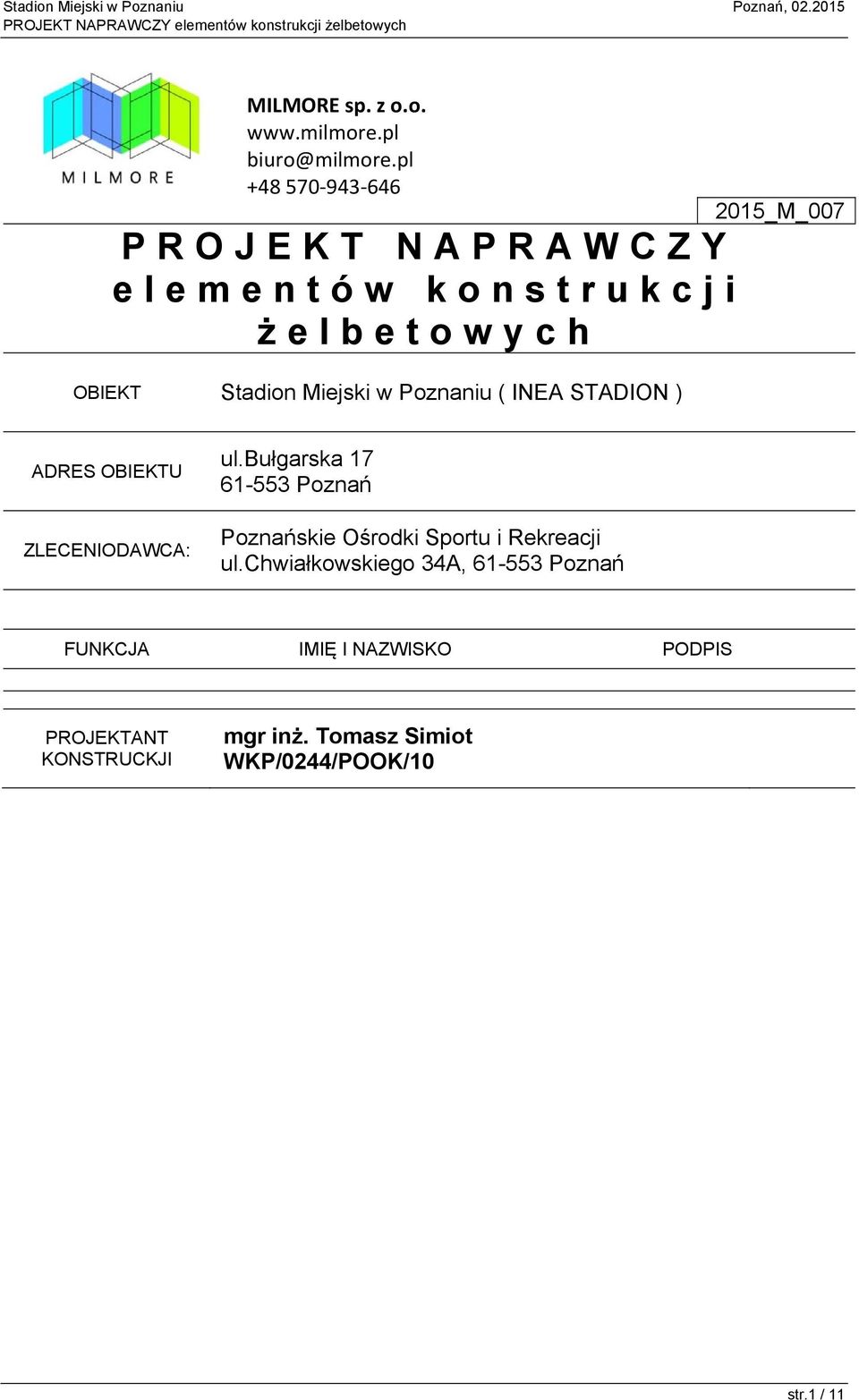

1 MILMORE sp. z o.o. biuro@milmore.pl _M_007 PROJEKT NAPRAWCZY elementów konstrukcji żelbetowych OBIEKT Stadion Miejski w Poznaniu ( INEA STADION ) ADRES OBIEKTU ZLECENIODAWCA: ul.bułgarska Poznań Poznańskie Ośrodki Sportu i Rekreacji ul.chwiałkowskiego 34A, Poznań FUNKCJA IMIĘ I NAZWISKO PODPIS PROJEKTANT KONSTRUCKJI mgr inż. Tomasz Simiot WKP/0244/POOK/10 str.1 / 11

2 Spis zawartości opracowania I. ZAŁĄCZNIKI... 3 II. PROJEKT KONSTRUKCYJNO BUDOWLANY CZĘŚĆ OPISOWA... 7 Poz.1. Naprawa i zabezpieczenie belki żelbetowej w osi G/III-IV-V na poz.+10,02 na trybunie III... 7 Fotografie istniejącej sytuacji... 7 Lokalizacja i statyka elementu... 8 Opis uszkodzenia... 8 Naprawa elementu... 8 Wytyczne wykonania elementów... 9 Wytyczne wykonanie elementów stalowych wg EN 1090:... 9 Wytyczne zabezpieczenia antykorozyjnego: III. RYSUNKI _M_007 - K01 Lokalizacja konsol stalowych dla belki w osi G/III-IV-V na poz.+10,02 tryb.iii _M_007 - K02 Konsola stalowa dla belki w osi G/III-IV-V na poz.+10,02 tryb.iii 11 str.2 / 11

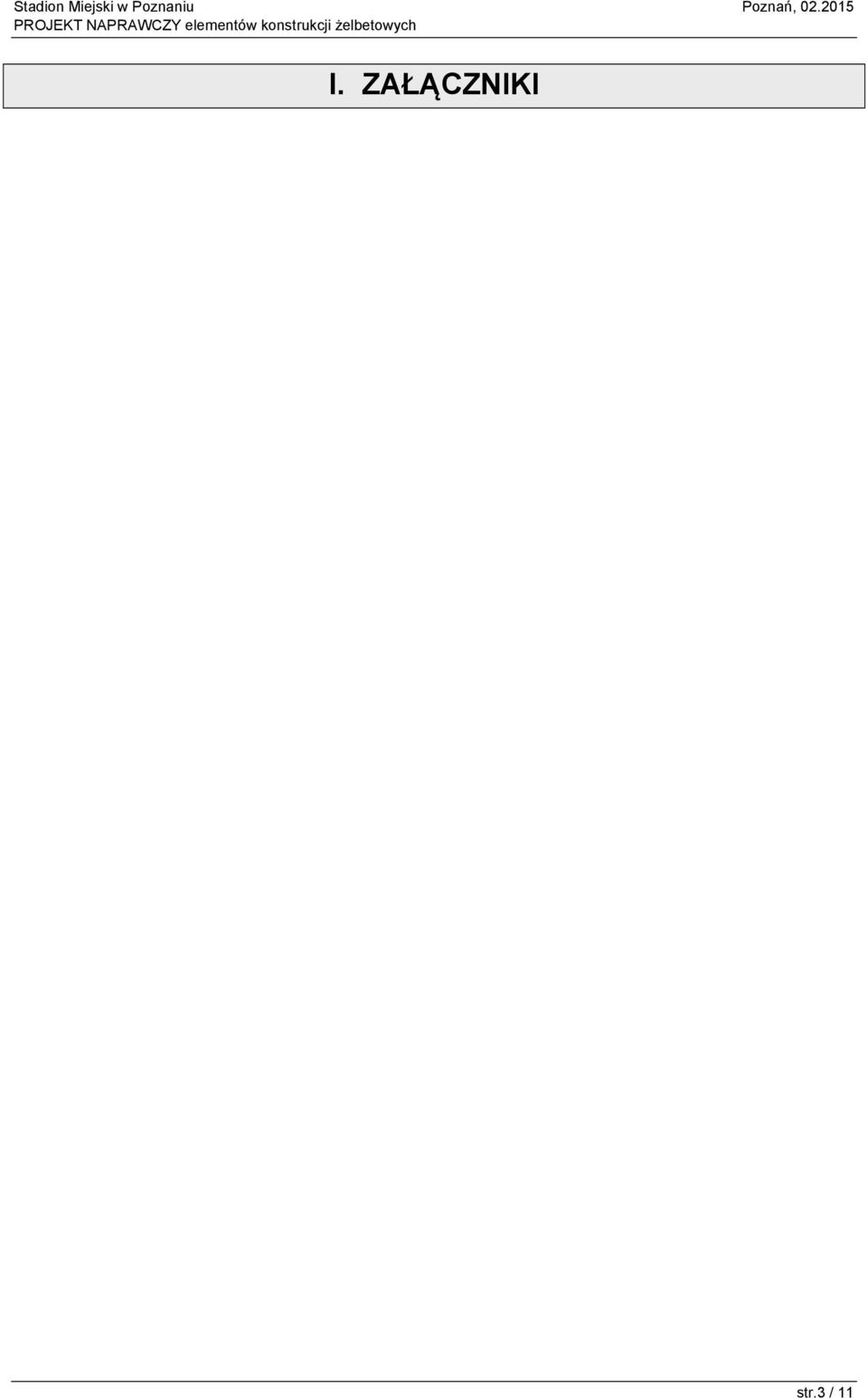

3 I. ZAŁĄCZNIKI str.3 / 11

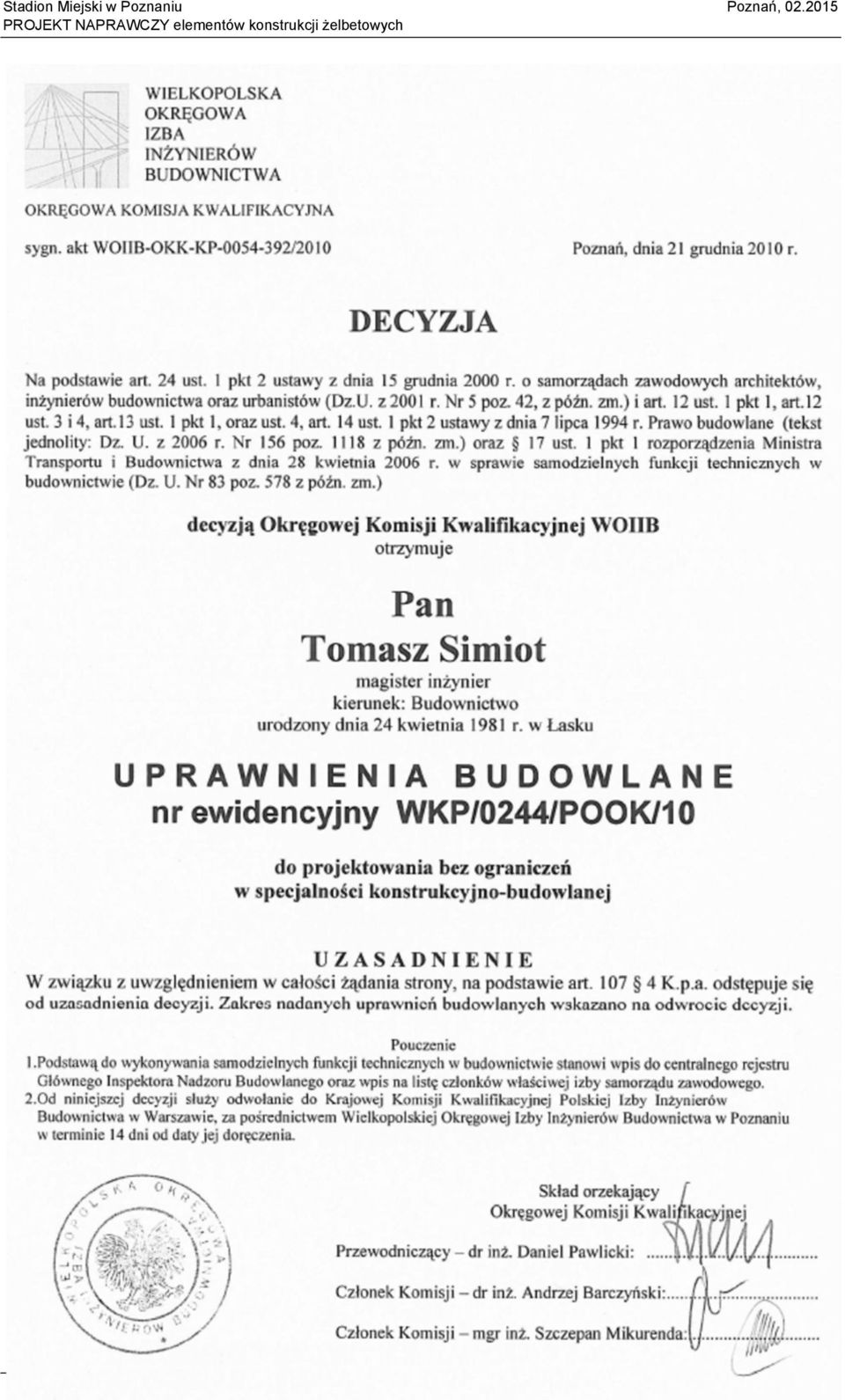

4 str.4 / 11

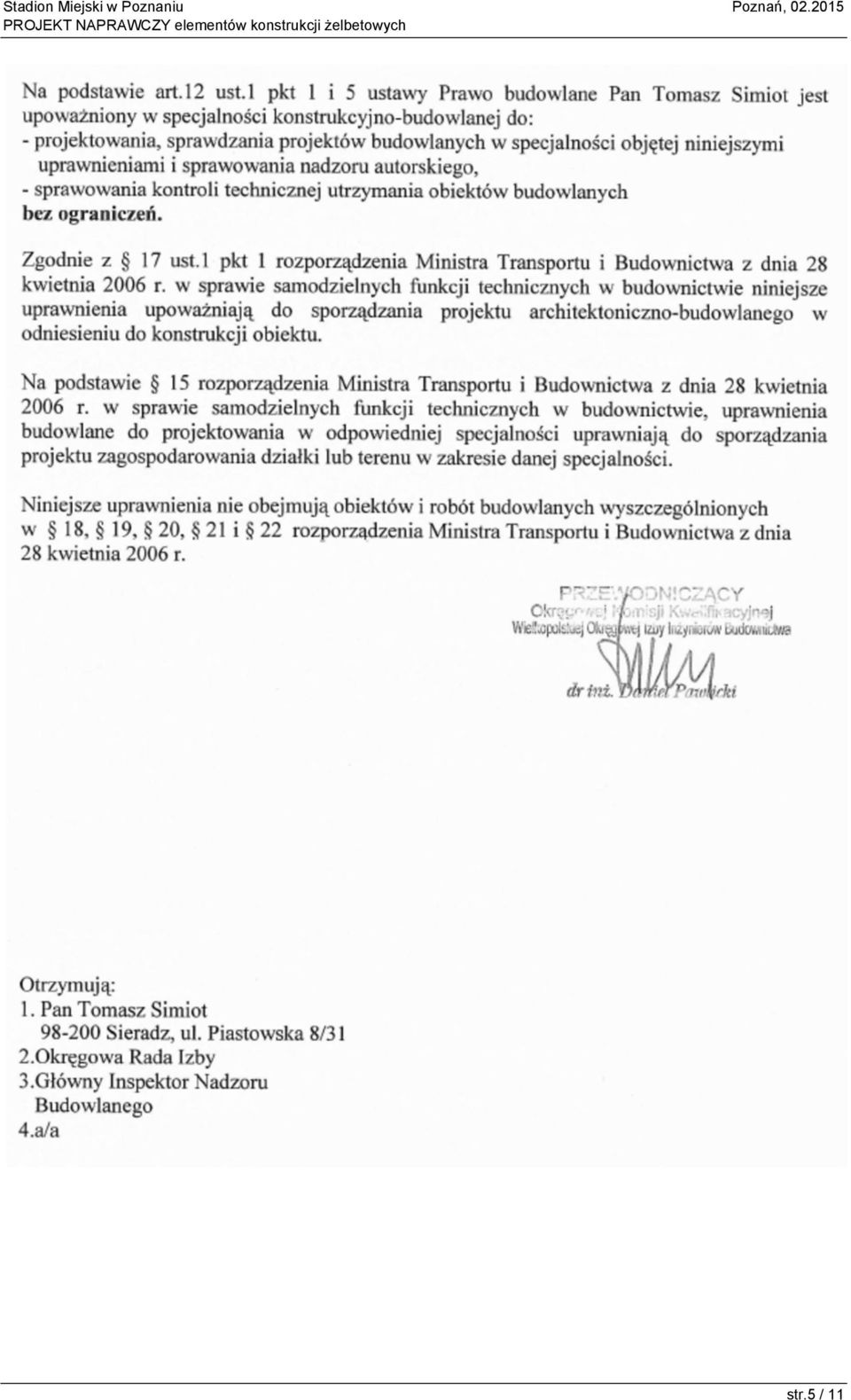

5 str.5 / 11

6 str.6 / 11

7 II. PROJEKT KONSTRUKCYJNO BUDOWLANY CZĘŚĆ OPISOWA Poz.1. Naprawa i zabezpieczenie belki żelbetowej w osi G/III-IV-V na poz.+10,02 na trybunie III Fotografie istniejącej sytuacji str.7 / 11

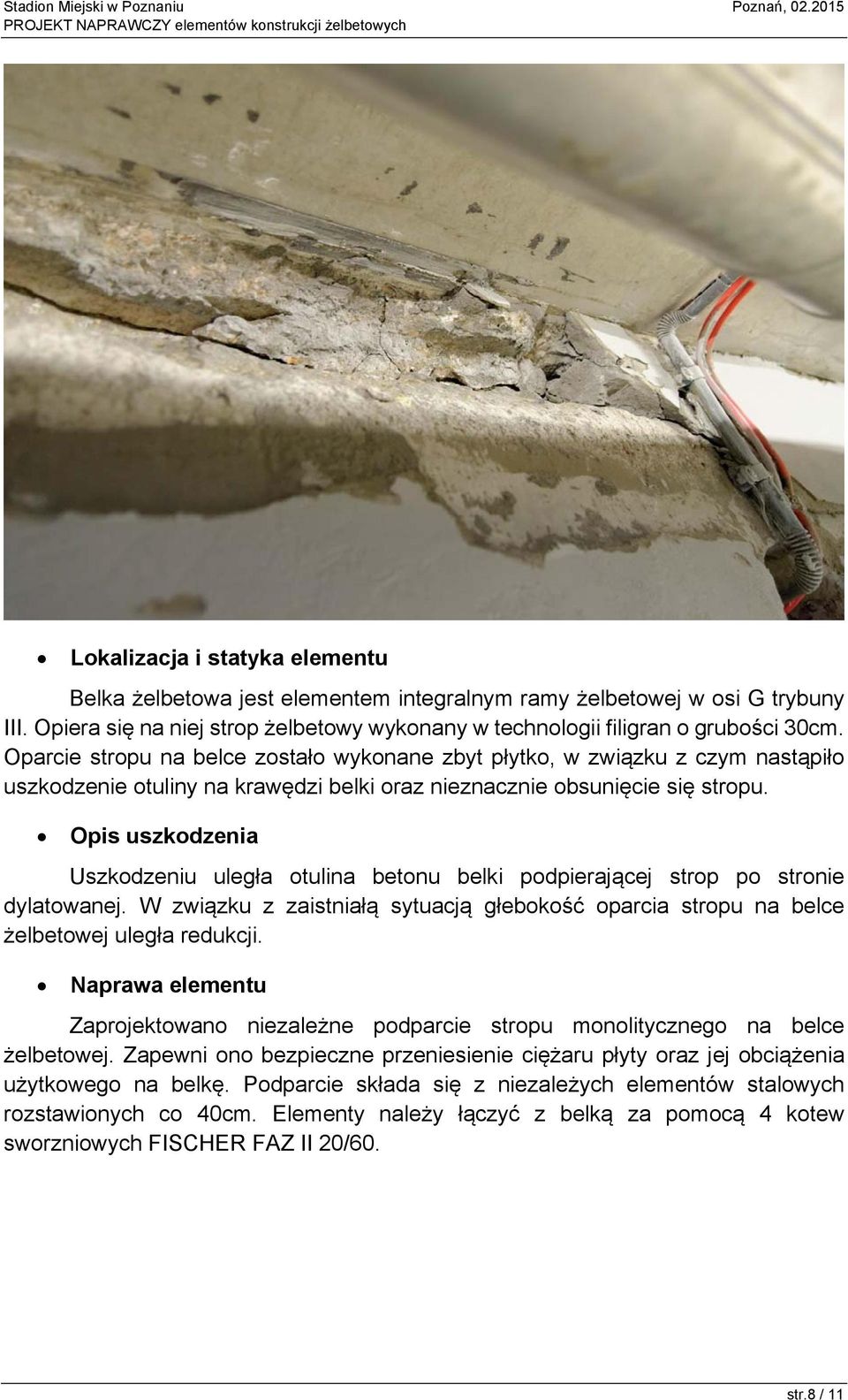

8 Lokalizacja i statyka elementu Belka żelbetowa jest elementem integralnym ramy żelbetowej w osi G trybuny III. Opiera się na niej strop żelbetowy wykonany w technologii filigran o grubości 30cm. Oparcie stropu na belce zostało wykonane zbyt płytko, w związku z czym nastąpiło uszkodzenie otuliny na krawędzi belki oraz nieznacznie obsunięcie się stropu. Opis uszkodzenia Uszkodzeniu uległa otulina betonu belki podpierającej strop po stronie dylatowanej. W związku z zaistniałą sytuacją głebokość oparcia stropu na belce żelbetowej uległa redukcji. Naprawa elementu Zaprojektowano niezależne podparcie stropu monolitycznego na belce żelbetowej. Zapewni ono bezpieczne przeniesienie ciężaru płyty oraz jej obciążenia użytkowego na belkę. Podparcie składa się z niezależych elementów stalowych rozstawionych co 40cm. Elementy należy łączyć z belką za pomocą 4 kotew sworzniowych FISCHER FAZ II 20/60. str.8 / 11

9 Wytyczne wykonania elementów a) Podparcie robocze liniowe stropu między osiami III-IV-V(do ściany szachtu) w odległości ok.1m od belki (reakcja na podparcie: 36kN/m stałe i 30kN/m użytkowe) b) Skucie i oczyszczenie luźnych części betonu. c) Oczyszczenie widocznych prętów zbrojeniowych belki z luźnych produktów korozyjnych metodą mechaniczną. d) Wypełnienie uszkodzonych fragmentów betonu belki za pomocą zaprawy naprawczej z dodatkiem włókien syntetycznych np.mapeigrut TISSOTROPICO. e) Montaż elementów stalowych podpierających f) Usunięcie roboczego podparcia liniowego g) Wypełnienie szczeliny wokół podlewki na elemencie stalowym kitem elastycznym Wytyczne wykonanie elementów stalowych wg EN 1090: o klasa konsekwencji: o kategoria użytkowania: CC3 SC1 str.9 / 11

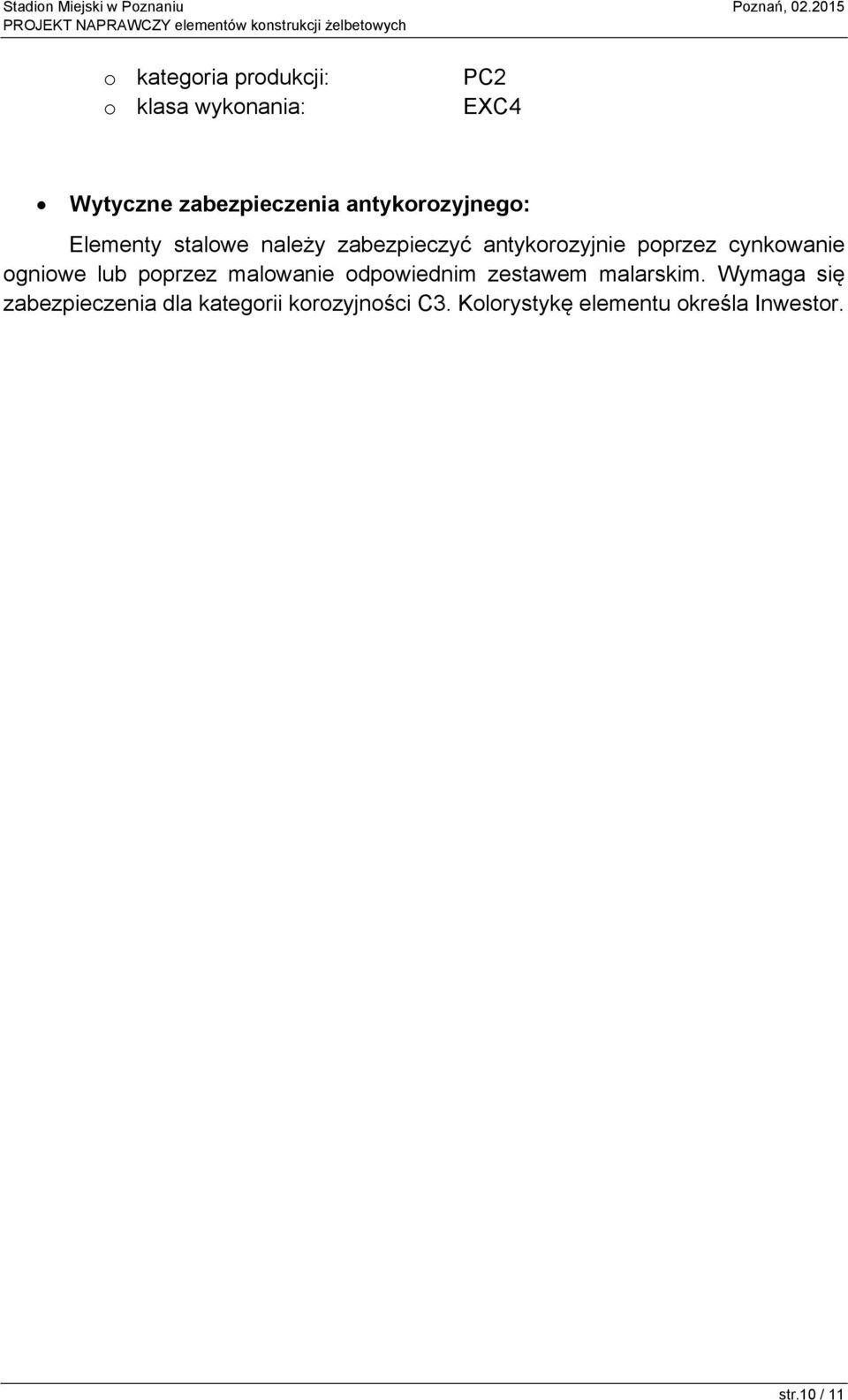

10 o kategoria produkcji: o klasa wykonania: PC2 EXC4 Wytyczne zabezpieczenia antykorozyjnego: Elementy stalowe należy zabezpieczyć antykorozyjnie poprzez cynkowanie ogniowe lub poprzez malowanie odpowiednim zestawem malarskim. Wymaga się zabezpieczenia dla kategorii korozyjności C3. Kolorystykę elementu określa Inwestor. str.10 / 11

11 1. Wszystkie wymiary podano w [mm] 2. Stal: S355JR 3. Zabezpieczenie antykorozyjne: malowanie dowolnym zestawem do klasy C3 - sytuacja trwała 4. Należy stosować się do wszystkich zaleceń opisanych w opisie technicznym. 5. Otwory do wywiercenia w belce żelbetowej zlokalizowano omijając zbrojenie projektowe belki. W przypadku natrafienia na zbrojenie, należy przesunać mocowanie tak, aby nie uszkadzać istniejących prętów zbrojeniowych 6. Klasa konstrukcji stalowej: EXC3 wg EN-1090 Poznańskie Ośrodki Sportu i Rekreacji ul.chwiałkowskiego 34a Poznań Naprawy elementów żelbetowych Stadion Miejski w Poznaniu ul.bułgarska 17; Poznań K O N S T R U K C J A projekt naprawczy mgr inż. Tomasz Simiot WKP/0244/POOK/ _M_007 - K01 MILMORE sp. z o.o. ul.kmieca 3/3; Poznań biuro@milmore.pl Lokalizacja konsol stalowych dla belki w osi G/III-IV-V na poz.+10,02 tryb.iii

12 1. Wszystkie wymiary podano w [mm] 2. Stal: S355JR 3. Zabezpieczenie antykorozyjne: malowanie dowolnym zestawem do klasy C3 - sytuacja trwała 4. Należy stosować się do wszystkich zaleceń opisanych w opisie technicznym. 5. Otwory do wywiercenia w belce żelbetowej zlokalizowano omijając zbrojenie projektowe belki. W przypadku natrafienia na zbrojenie, należy przesunać mocowanie tak, aby nie uszkadzać istniejących prętów zbrojeniowych 6. Klasa konstrukcji stalowej: EXC3 wg EN Spoiny czołowe, jeżeli nie zaznaczono inaczej, wykonać na pełen przetop. 8. Nieopisane spoiny pachwinowe wykonać jako: a=0,7 gr. Łączonych elementów w przypadku spoin jednostronnych. a=0,5 gr. Łączonych elementów w przypadku spoin dwustronnych. MILMORE sp. z o.o. ul.kmieca 3/3; Poznań biuro@milmore.pl Poznańskie Ośrodki Sportu i Rekreacji ul.chwiałkowskiego 34a Poznań Mass Pozycja Przekrój Gatunek Liczba Długość (mm) Unit (kg/m) of element (kg) Total (kg) Pozycja Poz.1 Liczba=29 Masa Elementu=12,84(kg) K K10 FISCHER FAZ II 20/60 STAL 4 bl 10 Plate 8x85 S ,52 1,04 bl 11 Plate 12x95 S ,79 1,79 bl 12 Plate 10x50 S ,13 0,51 p 10 półhea200 S ,739 9,50 9,50 12,84 Masa łączna elementów (kg) Dodatek na spoiny (kg) Masa całkowita (kg) 372,46 7,45 379,91 Naprawy elementów żelbetowych Stadion Miejski w Poznaniu ul.bułgarska 17; Poznań Konsola stalowa dla belki w osi G/III-IV-V na poz.+10,02 tryb.iii K O N S T R U K C J A projekt naprawczy mgr inż. Tomasz Simiot WKP/0244/POOK/ _M_007 - K
