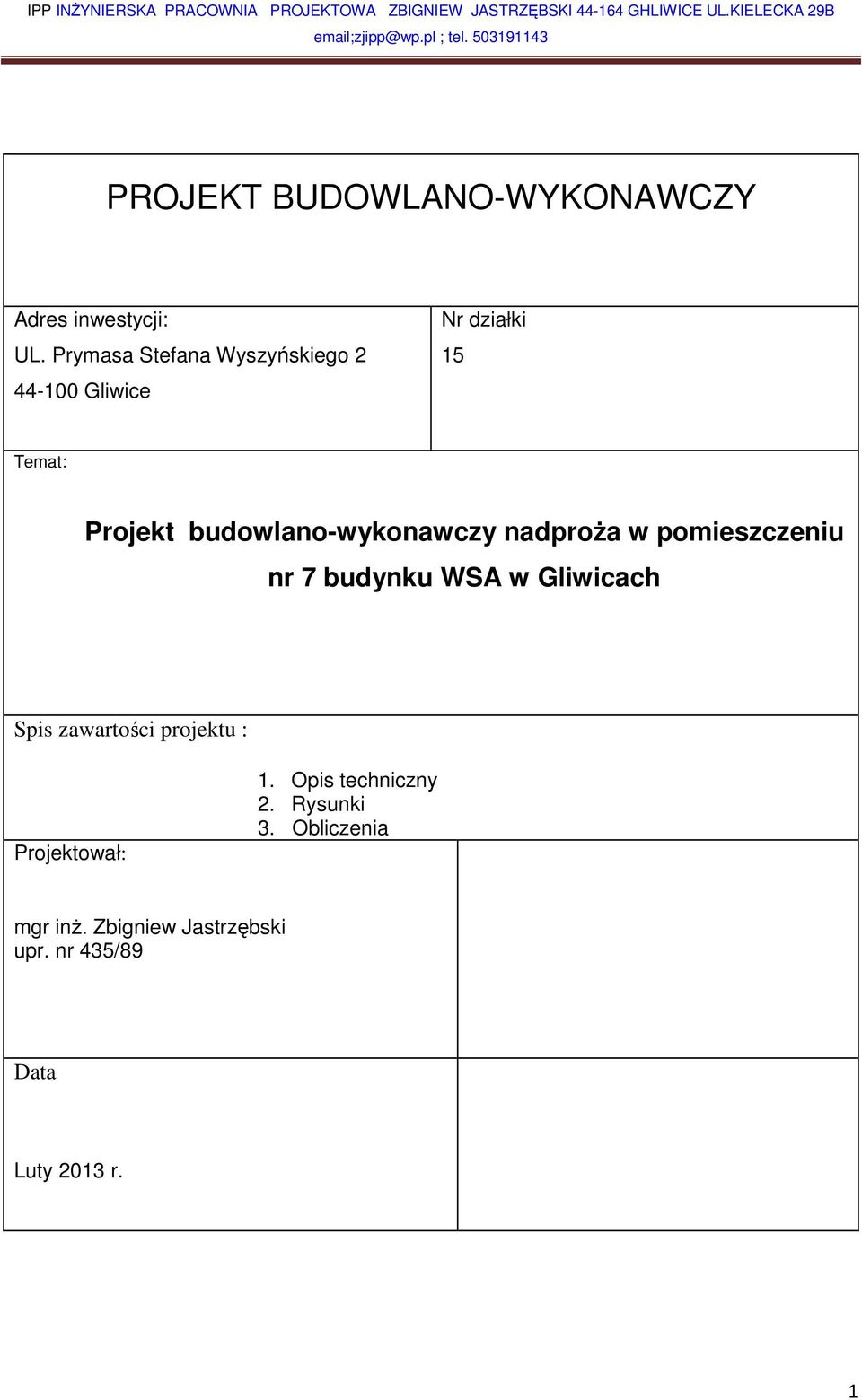

1 PROJEKT BUDOWLANO-WYKONAWCZY Adres inwestycji: UL. Prymasa Stefana Wyszyńskiego Gliwice Nr działki 15 Temat: Projekt budowlano-wykonawczy nadproża w pomieszczeniu nr 7 budynku WSA w Gliwicach Spis zawartości projektu : Projektował: 1. Opis techniczny 2. Rysunki 3. Obliczenia mgr inż. Zbigniew Jastrzębski upr. nr 435/89 Data Luty 2013 r. 1

budowlano-wykonawczy nadproża w pomieszczeniu nr 7 budynku WSA w Gliwicach Spis

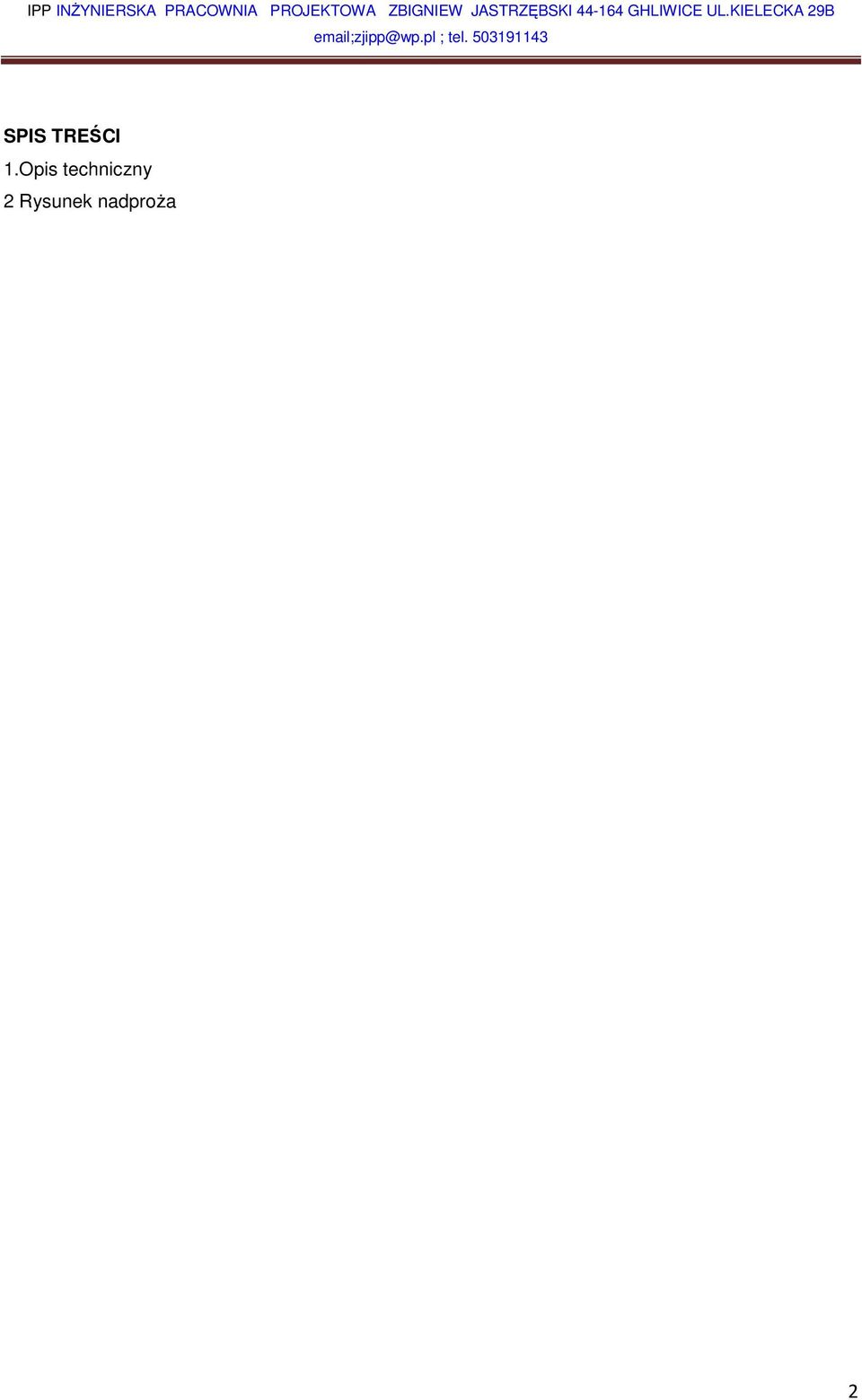

2 SPIS TREŚCI 1.Opis techniczny 2 Rysunek nadproża 2

3 1.OPIS TECHNICZNY 1.1 Podstawa opracowania Podstawą opracowania jest umowa z dnia pomiędzy WSA w Gliwicach a IPP Zbigniew Jastrzębski na wykonanie dokumentacji projektowo-kosztorysowej nadproża w piwnicy budynku WSA w Gliwicach 1.2 Stan istniejący. W miejscu projektowanego nadproża istnieje ściana o gr cm wykonana z cegły pełnej ceramicznej. Ściana ta przenosi obciążenia ze ścian wyższych kondygnacji o gr. do 30 cm ( cegła ceramiczna gr. 25 cm + tynki ). Ściana ta nie przenosi obciążeń ze stropów ( stropu rozparte są równolegle do ściany ) 1.3. Projektowane rozwiązanie konstrukcyjne Przyjęto następujące rozwiązania konstrukcji nadproża : Nadproże składać się będzie z podwójnych belek HEB 100 które przenoszą obciążenia z murów budynku. Z belek tych obciążenie przekazywane jest na betonowe poduszki o gr. min 5 cm z bet. B20 Zastosowane materiały: -stal profilowa S235 - beton C16/ Opis elementów konstrukcji Elementy HEB 100 zespawać ze sobą spoiną przerywaną 100/100 mm. 1.5.Montaż elementów. Wykonanie nadproża przebiega w dwóch etapach : Wykucia bruzd poziomych w ścianie wyburzanej dla osadzenia belek z jednej strony sciany Osadzenie belek z jednej strony ściany Wykucie bruzdy po drugiej stronie ściany Montaż belek nadprożowych po drugiej stronie ściany Zabezpieczenie antykorozyjne 1.6. Zabezpieczenie antykorozyjne stali Zabezpieczenie antykorozyjne stali : - farba antykorozyjną na bazie chlorokauczuku farba podkładowa 2x40µ Pokrycia nawierzchniowego nie projektuje się. 3

W miejscu projektowanego nadproża istnieje ściana o gr 40-42 cm wykonana z cegły pełnej ceramicznej. Ściana ta przenosi obciążenia ze ścian wyższych kondygnacji o gr. do 30 cm ( cegła ceramiczna gr.

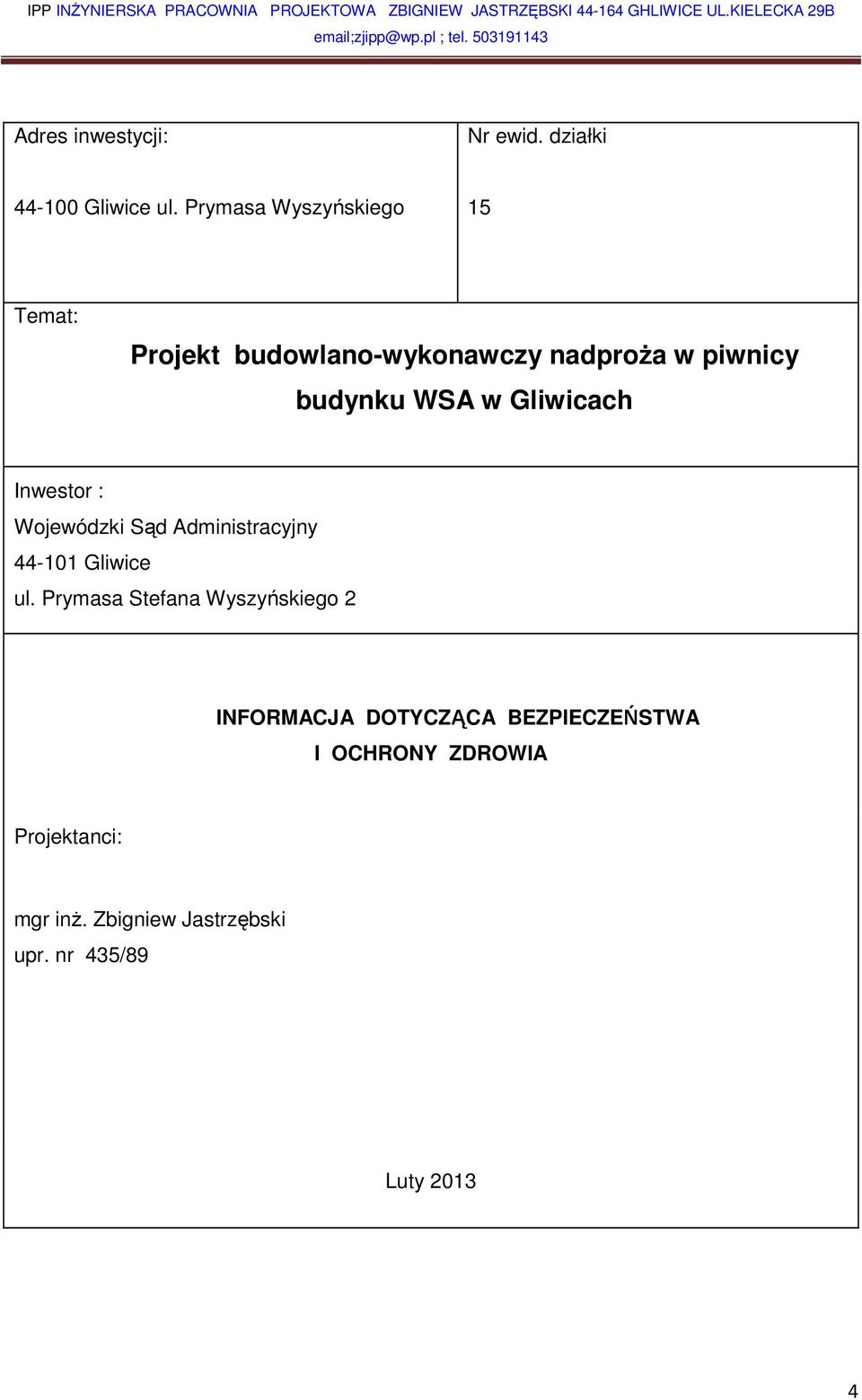

4 Adres inwestycji: Nr ewid. działki Gliwice ul. Prymasa Wyszyńskiego 15 Temat: Projekt budowlano-wykonawczy nadproża w piwnicy budynku WSA w Gliwicach Inwestor : Wojewódzki Sąd Administracyjny Gliwice ul. Prymasa Stefana Wyszyńskiego 2 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Projektanci: mgr inż. Zbigniew Jastrzębski upr. nr 435/89 Luty

Gliwicach Inwestor : Wojewódzki Sąd Administracyjny 44-101 Gliwice ul.

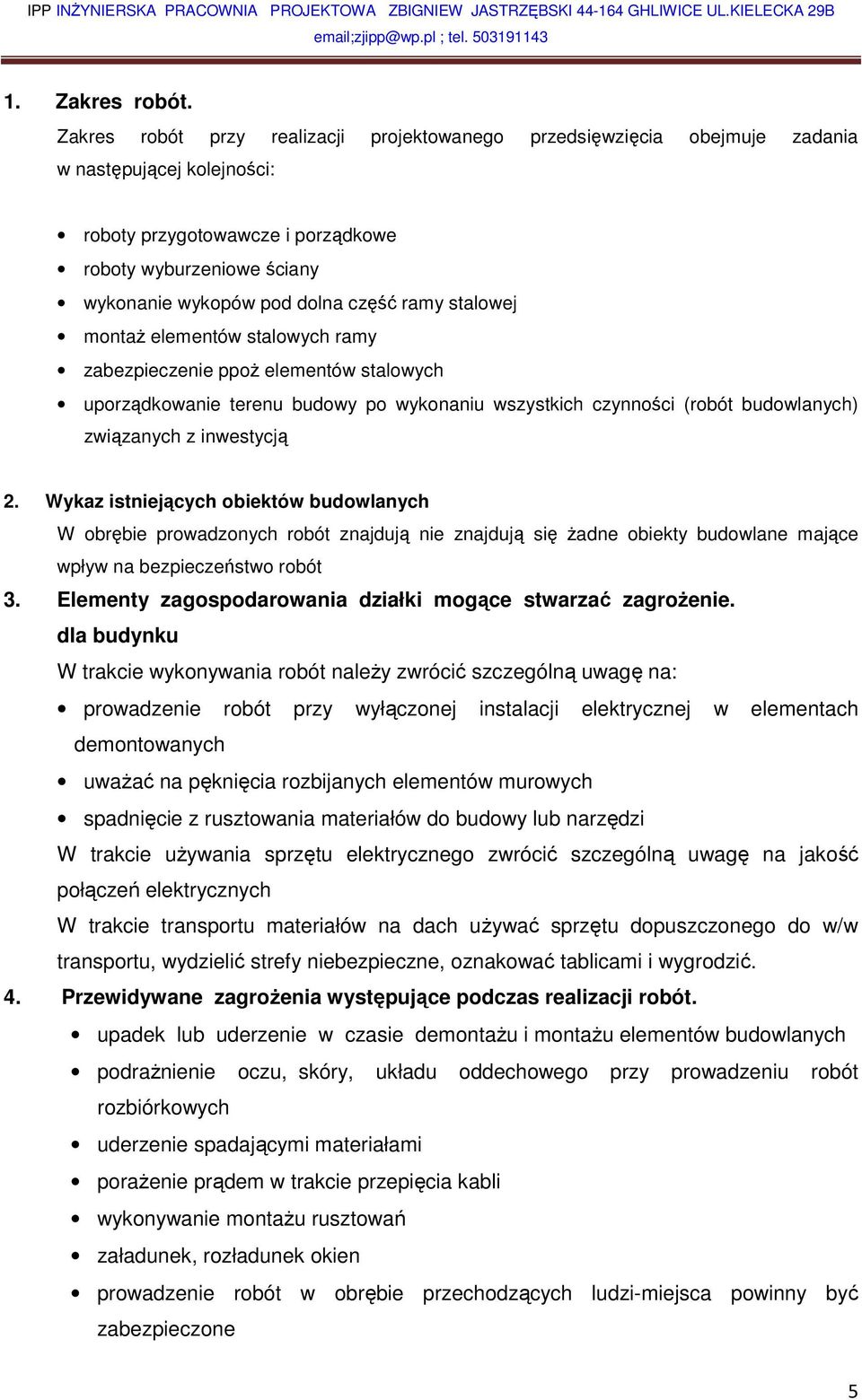

5 1. Zakres robót. Zakres robót przy realizacji projektowanego przedsięwzięcia obejmuje zadania w następującej kolejności: roboty przygotowawcze i porządkowe roboty wyburzeniowe ściany wykonanie wykopów pod dolna część ramy stalowej montaż elementów stalowych ramy zabezpieczenie ppoż elementów stalowych uporządkowanie terenu budowy po wykonaniu wszystkich czynności (robót budowlanych) związanych z inwestycją 2. Wykaz istniejących obiektów budowlanych W obrębie prowadzonych robót znajdują nie znajdują się żadne obiekty budowlane mające wpływ na bezpieczeństwo robót 3. Elementy zagospodarowania działki mogące stwarzać zagrożenie. dla budynku W trakcie wykonywania robót należy zwrócić szczególną uwagę na: prowadzenie robót przy wyłączonej instalacji elektrycznej w elementach demontowanych uważać na pęknięcia rozbijanych elementów murowych spadnięcie z rusztowania materiałów do budowy lub narzędzi W trakcie używania sprzętu elektrycznego zwrócić szczególną uwagę na jakość połączeń elektrycznych W trakcie transportu materiałów na dach używać sprzętu dopuszczonego do w/w transportu, wydzielić strefy niebezpieczne, oznakować tablicami i wygrodzić. 4. Przewidywane zagrożenia występujące podczas realizacji robót. upadek lub uderzenie w czasie demontażu i montażu elementów budowlanych podrażnienie oczu, skóry, układu oddechowego przy prowadzeniu robót rozbiórkowych uderzenie spadającymi materiałami porażenie prądem w trakcie przepięcia kabli wykonywanie montażu rusztowań załadunek, rozładunek okien prowadzenie robót w obrębie przechodzących ludzi-miejsca powinny być zabezpieczone 5

ramy stalowej montaż elementów stalowych ramy zabezpieczenie ppoż elementów stalowych uporządkowanie terenu budowy po wykonaniu wszystkich czynności (robót budowlanych) związanych z inwestycją 2.

6 prowadzenie robót związanych z montażem przewodów energetycznych możliwość upadku z dużej wysokości. 5. Instruktaż pracowników. Pracownicy biorący udział w procesie budowlanym powinni być przeszkoleni w ramach okresowych szkoleń BHP, zgodnie z przepisami szczegółowymi. Ponadto, bezpośrednio przed przystąpieniem do realizacji robót związanych z przedmiotową inwestycją należy przeprowadzić indywidualny instruktaż polegający na: określeniu sposobu bezpiecznego wykonywania prac szczegółowym poinformowaniu pracowników o występujących zagrożeniach podczas realizacji robót przedstawieniu metod postępowania w przypadku bezpośredniego zagrożenia życia lub zdrowia personel techniczny budowy, członkowie brygady montażowej muszą być przeszkoleni w zakresie technologii prowadzenia robót rozbiórkowych budowlanych i elektrycznych wymienione wyżej osoby powinny być przed rozpoczęciem montażu dokładnie zaznajomione z technologią rozbiórki obiektu, technologią robót elektrycznych i zabezpieczających. 6. Środki techniczne i organizacyjne. Dla zapobieżenia przewidywanym zagrożeniom należy przedsięwziąć następujące środki: przed rozpoczęciem demontażu elementów budowlanych należy wyznaczyć strefy niebezpieczne, oznakować i zabezpieczyć teren przed dostępem osób postronnych stosować odzież ochronną oraz ochronne nakrycia głowy zadbać o dobrą komunikację na terenie budowy (wyznaczenie dojścia pracowników, dostawy i miejsca składowania materiałów budowlanych, zejścia do wykopów oraz uwzględnić możliwość ewentualnej ewakuacji osób zagrożonych lub poszkodowanych)), zabezpieczyć napływ wód deszczowych do montowanych instalacji przed każdorazowym rozpoczęciem robót sprawdzić stan rusztowań i zabezpieczeń nie wolno opierać drabinek montażowych lub innych przedmiotów elementy nie zamocowane na stałe, w trakcie robót na dachu krawędzie dachu powinny być wydzielone a miejsce pracy zabezpieczone barierką obsługę urządzeń elektrycznych placu budowy i eksploatacji mogą prowadzić osoby uprawnione. 6

Ponadto, bezpośrednio przed przystąpieniem do realizacji robót związanych z przedmiotową inwestycją należy przeprowadzić indywidualny instruktaż polegający na: określeniu sposobu bezpiecznego

7 Kierownik budowy lub inna uprawniona osoba winna sporządzić dla inwestycji plan bezpieczeństwa i ochrony zdrowia (plan BIOZ) w oparciu o niniejszą informację oraz rysunki i ewentualne inne szczegółowe wytyczne zawarte w projekcie budowlanym. 7. Przepisy prawne dotyczące warunków BHP i p. poż. dla robót objętych projektem Poniżej przedstawiono akty normatywne przepisów ii warunków BHP i p. poż. dla robót objętych projektem, obowiązujących przy realizacji robót budowlanych (w tym rozbiórkowych) z uwzględnieniem ich w wykonawstwa: Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47z 2003 r. poz. 401), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 129/97 poz. 884 z późniejszymi zmianami). Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz. U. nr 62 z 1996 r. poz. 288 z późniejszymi zmianami) 7

dla robót objętych projektem Poniżej przedstawiono akty normatywne przepisów ii warunków BHP i p. poż.

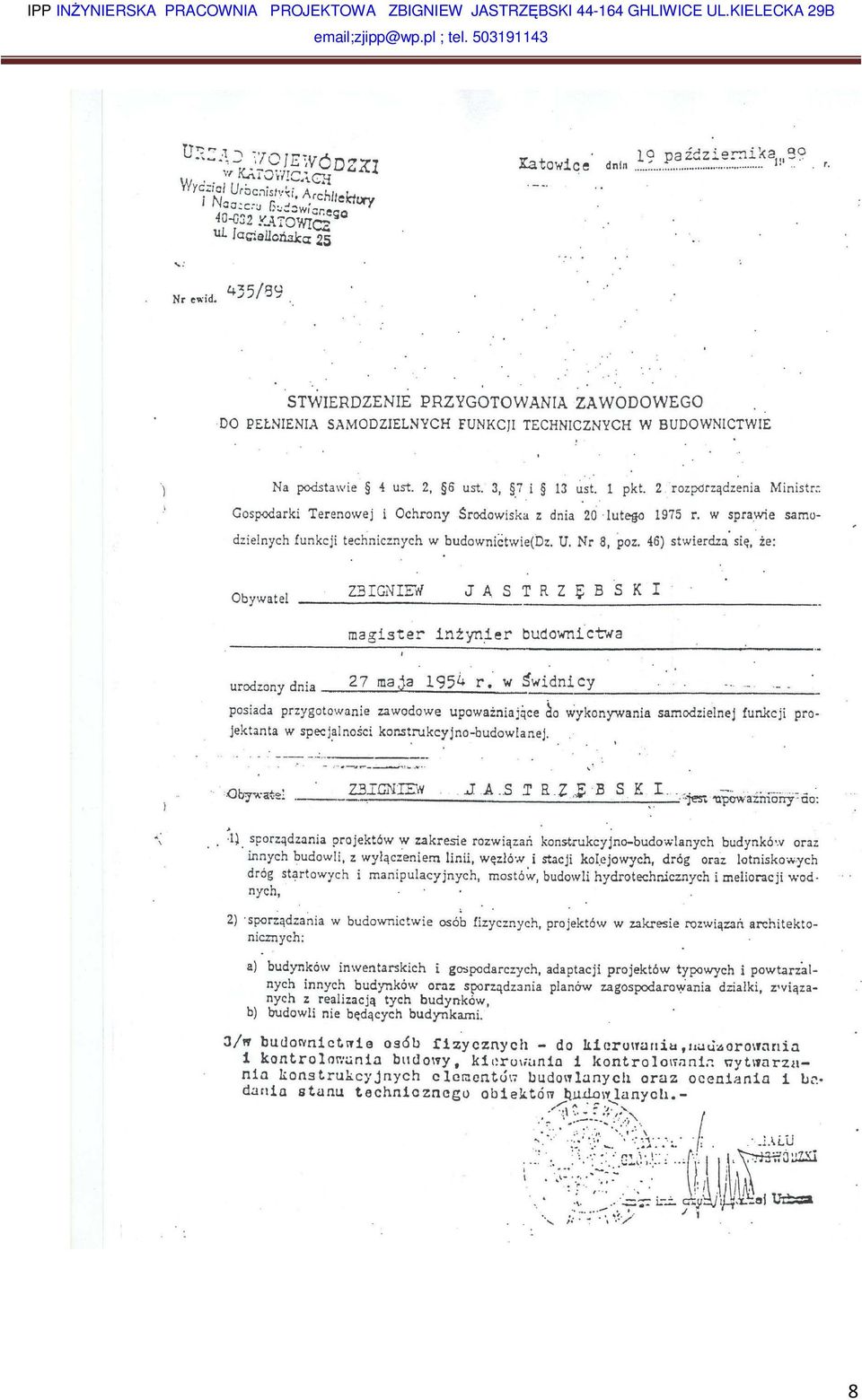

8 8

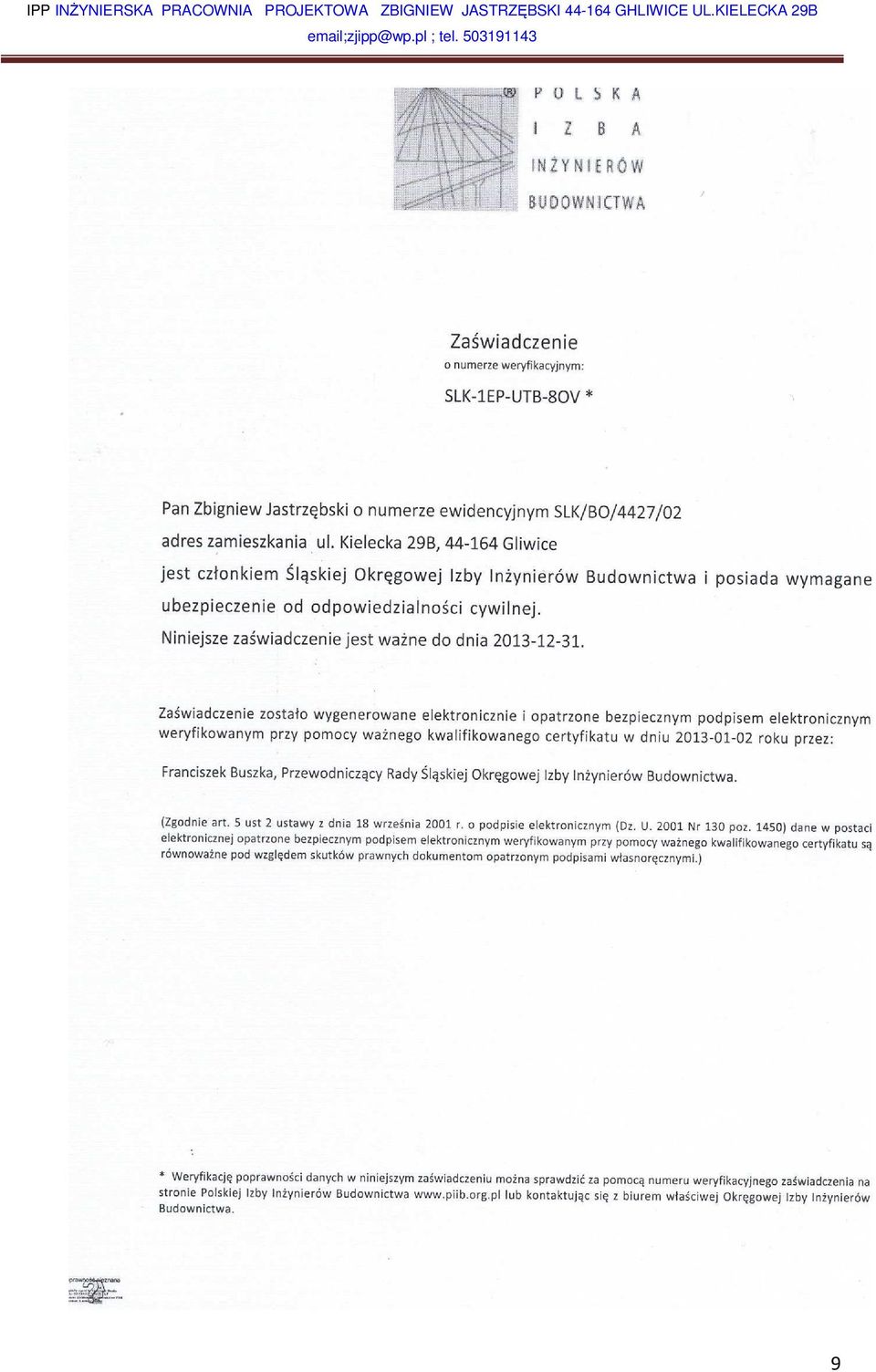

9 9

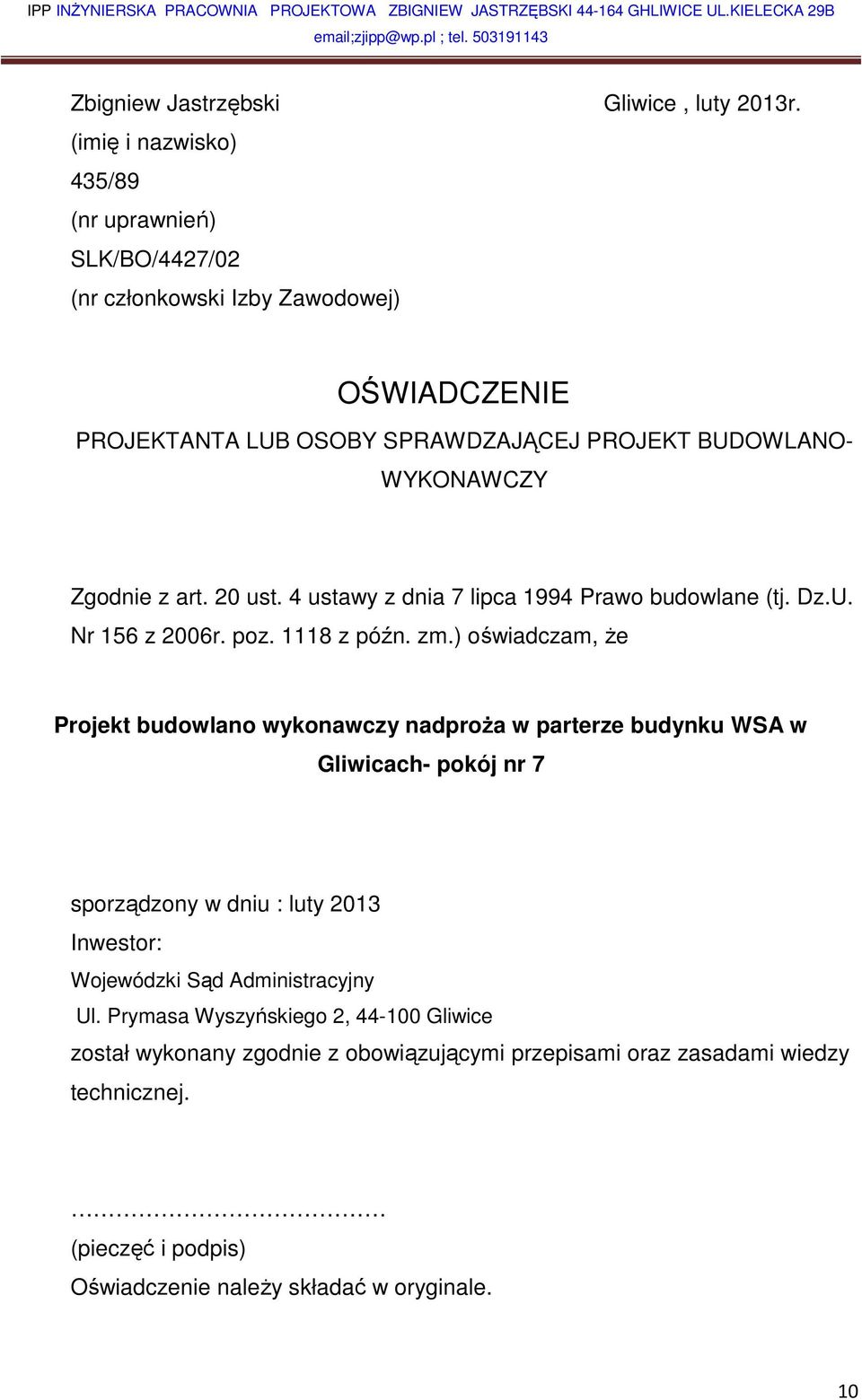

10 Zbigniew Jastrzębski Gliwice, luty 2013r. (imię i nazwisko) 435/89 (nr uprawnień) SLK/BO/4427/02 (nr członkowski Izby Zawodowej) OŚWIADCZENIE PROJEKTANTA LUB OSOBY SPRAWDZAJĄCEJ PROJEKT BUDOWLANO- WYKONAWCZY Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (tj. Dz.U. Nr 156 z 2006r. poz z późn. zm.) oświadczam, że Projekt budowlano wykonawczy nadproża w parterze budynku WSA w Gliwicach- pokój nr 7 sporządzony w dniu : luty 2013 Inwestor: Wojewódzki Sąd Administracyjny Ul. Prymasa Wyszyńskiego 2, Gliwice został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. (pieczęć i podpis) Oświadczenie należy składać w oryginale. 10

Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (tj. Dz.U. Nr 156 z 2006r. poz. 1118 z późn. zm.

11 11
