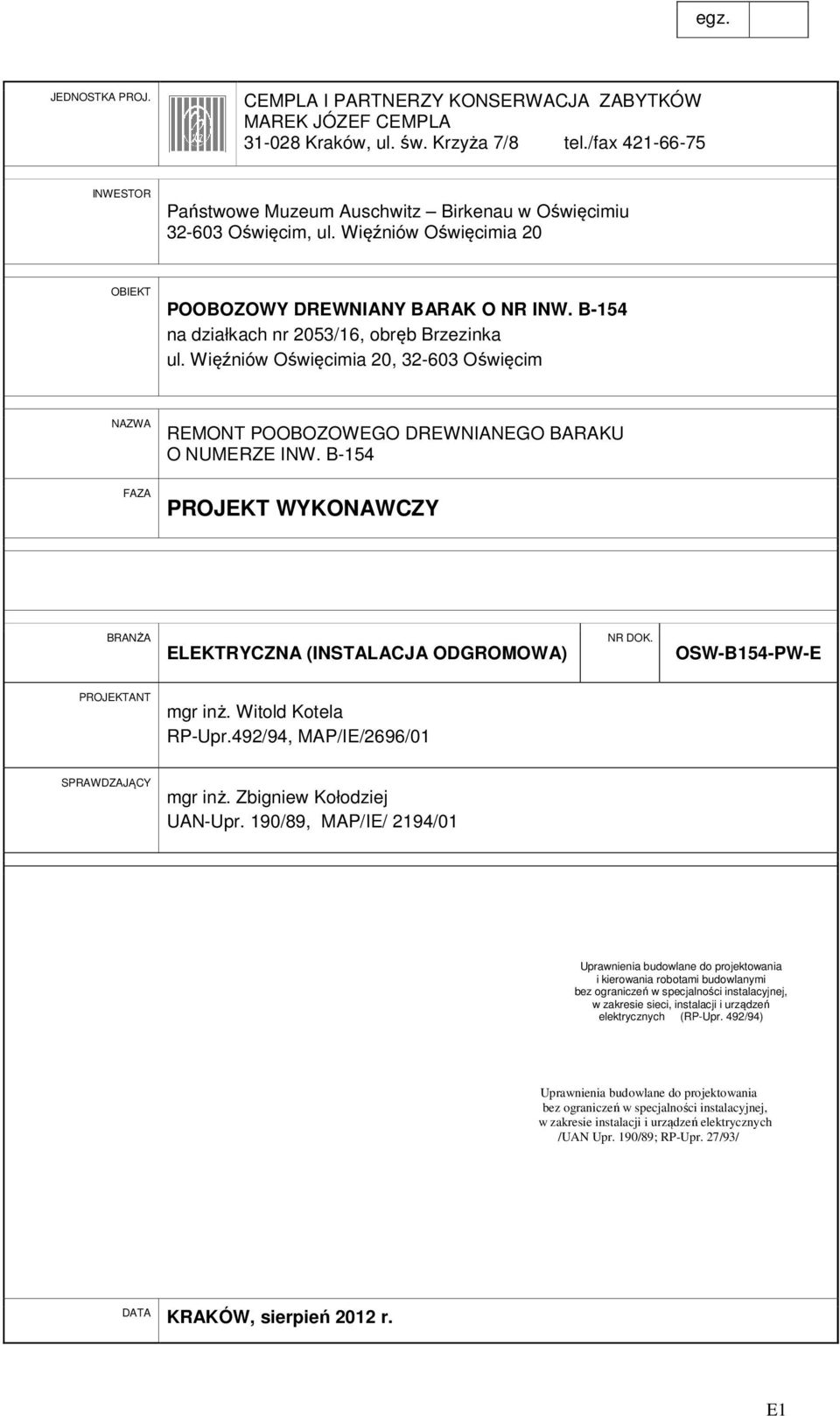

1 egz. JEDNOSTKA PROJ. CEMPLA I PARTNERZY KONSERWACJA ZABYTKÓW MAREK JÓZEF CEMPLA Kraków, ul. św. Krzyża 7/8 tel./fax INWESTOR Państwowe Muzeum Auschwitz Birkenau w Oświęcimiu Oświęcim, ul. Więźniów Oświęcimia 20 OBIEKT POOBOZOWY DREWNIANY BARAK O NR INW. B-154 na działkach nr 2053/16, obręb Brzezinka ul. Więźniów Oświęcimia 20, Oświęcim NAZWA REMONT POOBOZOWEGO DREWNIANEGO BARAKU O NUMERZE INW. B-154 FAZA PROJEKT WYKONAWCZY BRANŻA ELEKTRYCZNA (INSTALACJA ODGROMOWA) NR DOK. OSW-B154-PW-E PROJEKTANT mgr inż. Witold Kotela RP-Upr.492/94, MAP/IE/2696/01 SPRAWDZAJĄCY mgr inż. Zbigniew Kołodziej UAN-Upr. 190/89, MAP/IE/ 2194/01 Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej, w zakresie sieci, instalacji i urządzeń elektrycznych (RP-Upr. 492/94) Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej, w zakresie instalacji i urządzeń elektrycznych /UAN Upr. 190/89; RP-Upr. 27/93/ DATA KRAKÓW, sierpień 2012 r. E1

B-154 na działkach nr 2053/16, obręb Brzezinka ul. Więźniów Oświęcimia 20, 32-603 Oświęcim NAZWA REMONT POOBOZOWEGO DREWNIANEGO BARAKU O NUMERZE INW.

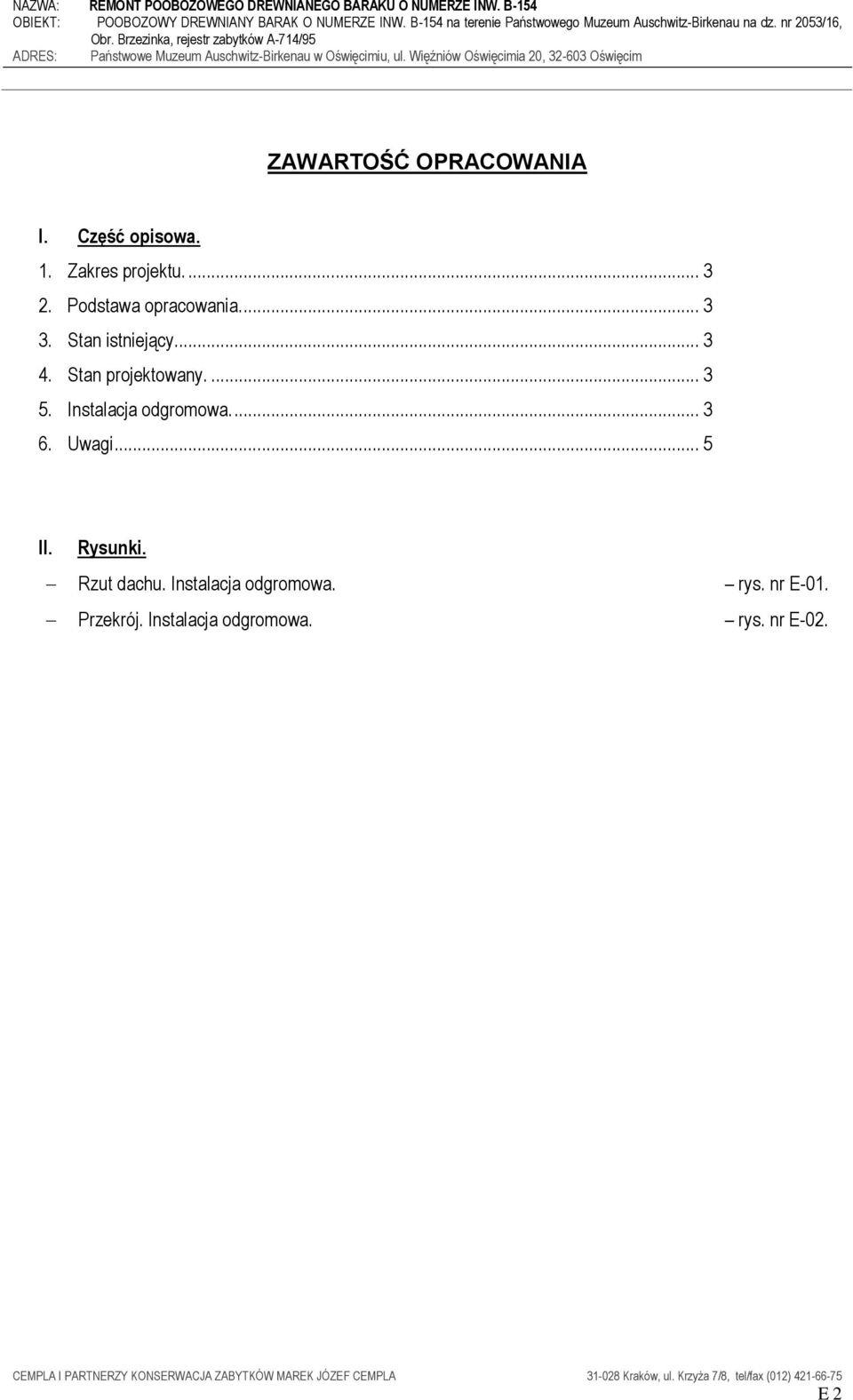

2 ZAWARTOŚĆ OPRACOWANIA I. Część opisowa. 1. Zakres projektu Podstawa opracowania Stan istniejący Stan projektowany Instalacja odgromowa Uwagi... 5 II. Rysunki. Rzut dachu. Instalacja odgromowa. rys. nr E-01. Przekrój. Instalacja odgromowa. rys. nr E-02. E 2

... 3 5. Instalacja odgromowa.... 3 6. Uwagi... 5 II. Rysunki. Rzut dachu.

3 OPIS 1. Zakres projektu. Część elektryczna projektu wykonawczego baraku numerze inwentaryzacyjnym B-154 znajdującego się na odcinku BIIa byłego nazistowskiego obozu KL Auschwitz II Birkenau obejmuje: - instalację odgromową. 2. Podstawa opracowania. Projekt opracowano na podstawie: umowy nr 12/12/GRANT-3 z dn r., wizji lokalnej, oględzin stanu technicznego obiektu, zlecenia i wytycznych uzyskanych od Inwestora, podkładów budowlanych, obowiązujących norm i przepisów. 3. Stan istniejący. W związku z remontem obiektu istniejące instalacja odgromowa ulega całkowitemu demontażowi. 4. Stan projektowany. Na istniejącym budynku projektuje się wymianę pokrycia dachowego. W związku z powyższym projekt instalacji odgromowej jest dostosowany do nowego pokrycia dachu. 5. Instalacja odgromowa Zwody. Projektuje się instalację odgromową z wykorzystaniem zwodów poziomych wykonanych z drutu FeZn 8 mm układanych na dachu wzdłuż kalenic i krawędzi dachu, na uchwytach dystansowych o wysokości 15 cm, przystosowanych do montażu drutu ocynkowanego, mocowanych do elementów pokrycia dachu. Nie należy stosować elementów klejonych do powierzchni dachu, a jedynie przykręcane. Pod uchwyty dystansowe należy stosować podkładki izolacyjne, przed przenikaniem wody. Zwody pionowe wykonać z drutu jw. Wysokość zwodów pionowych została podana na przekroju instalacji odgromowej. E 3

2. Podstawa opracowania. Projekt opracowano na podstawie: umowy nr 12/12/GRANT-3 z dn. 02.04.2012 r.

4 Ponadto do instalacji odgromowej na dachu należy podłączyć wszystkie metalowe elementy wyposażenia dachu (rynny, okucia metalowe obróbki blacharskie itp.) z zachowaniem ostrożności, aby przy łączeniu stosować przekładki zapobiegające powstawaniu ogniw elektrochemicznych przyspieszających korozję Przewody odprowadzające. Przewody odprowadzające zostaną wykonane na ścianach drutem FeZn 8 mm, aż do złącz kontrolnych umieszczonych na wys. 1,0 m. Przewody odprowadzające, tak jak i zwody poziome należy mocowana uchwytach dystansowych. Zaprojektowano 6 przewodów odprowadzających. Szczegóły rozmieszczenia podano na rzucie instalacji odgromowej Złącza kontrolne. Zaprojektowano złącza kontrolne dla połączenie przewodów odprowadzających z odcinkiem przewodu do uziomu otokowego wykonanego ze stali ocynkowanej. Od złącz kontrolnych zostanie poprowadzona bednarka FeZn 30 x 4 mm do uziomu otokowego. Złącza kontrolne należy lokalizować w takiej samej odległości od konstrukcji budynku jak przewody odprowadzające Uziom. Wokół budynku projektuje się wykonać uziom otokowy za pomocą bednarki ocynkowanej FeZn 30 x 4 mm ułożonej na głębokości 0,6 m w możliwie najbliższej odległości od fundamentów budynku (do 0,5 m). Wszystkie łączenia elementów bednarki wzdłuż otoku jak i podłączenia odcinków od przewodów odprowadzających należy spawać, a miejsca spawane zabezpieczyć bardzo starannie przed korozją. Na skrzyżowaniach otoku z innymi elementami uzbrojenia podziemnego (kable, rurociągi itp.) bednarkę należy układać w rurze z twardego PCV na długości większej o 1 m z każdej strony od skrzyżowania. Przy wykonywaniu wykopów należy zachować szczególną ostrożność, aby nie zniszczyć żadnych elementów istniejącego uzbrojenia podziemnego i jednocześnie wykryć ewentualne kolizje. Dla potrzeb dokumentacji powykonawczej należy je dokładnie domierzyć i nanieść na plan powykonawczy. Wykonane uziemienie winno posiadać rezystancję nie większa niż 15. Po wykonaniu instalacji odgromowej należy sporządzić jej metrykę i przekazać Inwestorowi. E 4

Przewody odprowadzające zostaną wykonane na ścianach drutem FeZn 8 mm, aż do złącz kontrolnych umieszczonych na wys. 1,0 m.

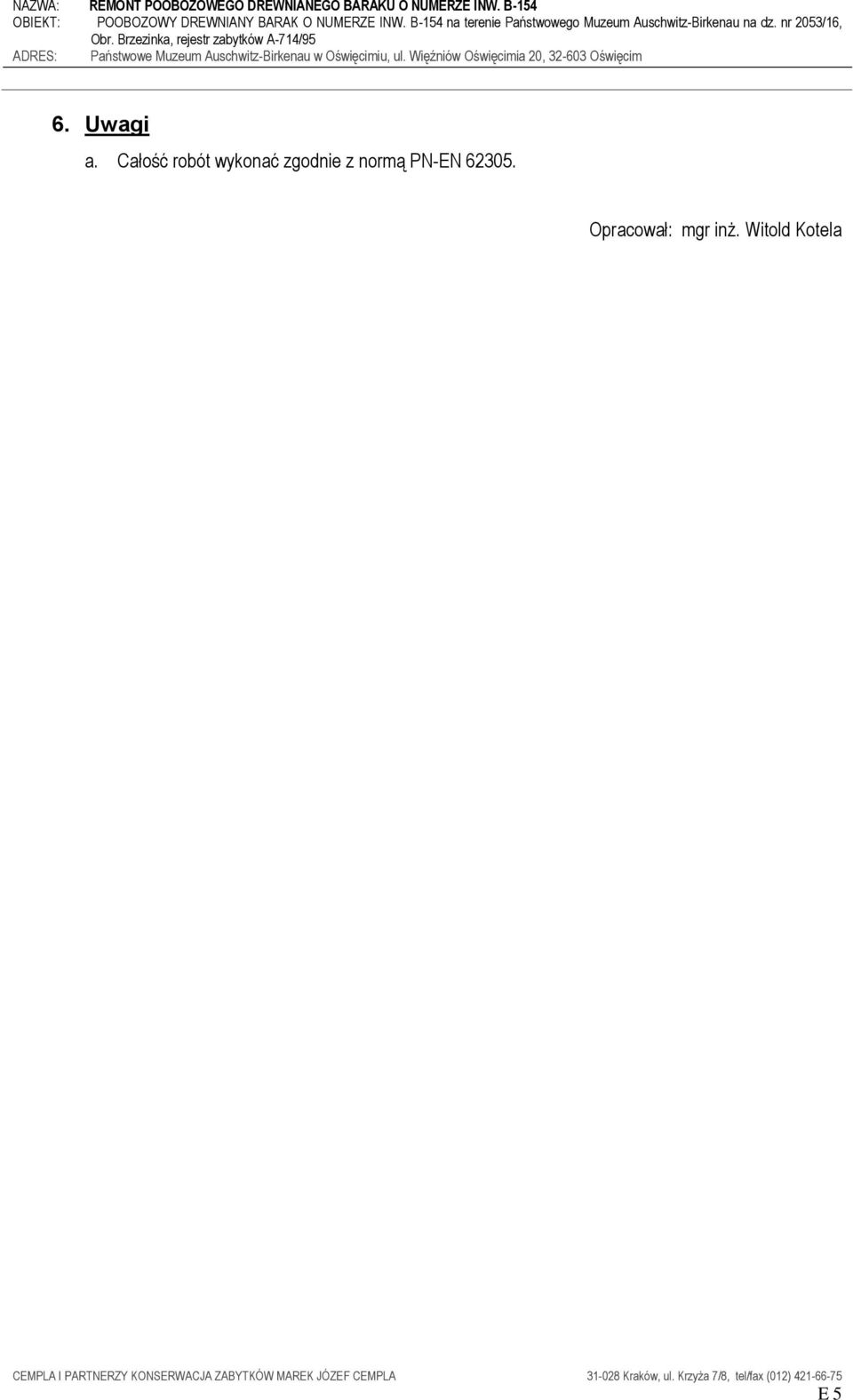

5 6. Uwagi a. Całość robót wykonać zgodnie z normą PN-EN Opracował: mgr inż. Witold Kotela E 5

6 B A A B JEDN. PROJ. INWESTOR OBIEKT TEMAT FAZA BRANŻA ELEKTRYKI PROJEKTANT SPRAWDZIŁ ±0,00=235,52 m n.p.m. Rysunek wykonano za pomocą programu: AutoCAD 2008 nr ser CEMPLA I PARTNERZY KONSERWACJA ZABYTKÓW MAREK JÓZEF CEMPLA Kraków, ul. Krzyża 7/8, tel/fax (012) Państwowe Muzeum Auschwitz Birkenau w Oświęcimiu Oświęcim, ul. Więźniów Oświęcimia 20 Poobozowy drewniany barak o nr inw. B-154 na działce nr 2053/16, obręb Brzezinka REMONT POOBOZOWEGO DREWNIANEGO BARAKU O NR INW. B-154 PROJEKT WYKONAWCZY ELEKTRYKA Kraków, ul. Halszki 34/14 mgr inż. Witold Kotela RP-Upr. 492/94 mgr inż. Zbigniew Kołodziej UAN-Upr. 190/89, RP-Upr. 27/93 TREŚĆ RYS. RZUT DACHU. INSTALACJA ODGROMOWA SKALA DATA NR DOK. NR RYS. 1: r. OSW-B154-PW-E E.1

Więźniów Oświęcimia 20 Poobozowy drewniany barak o nr inw. B-154 na działce nr 2053/16, obręb Brzezinka REMONT POOBOZOWEGO DREWNIANEGO BARAKU O NR INW.
