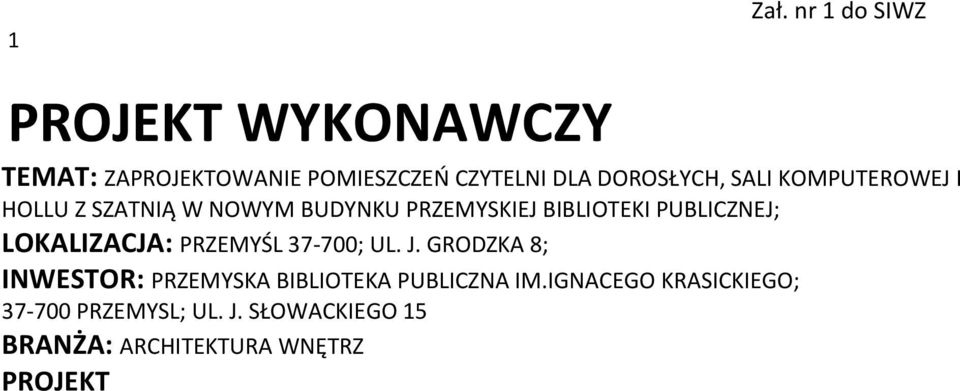

1 Zał. nr do SIWZ PROJEKT WYKONAWCZY TEMAT: ZAPROJEKTOWANIE POMIESZCZEŃ CZYTELNI DLA DOROSŁYCH, SALI KOMPUTEROWEJ I HOLLU Z SZATNIĄ W NOWYM BUDYNKU PRZEMYSKIEJ BIBLIOTEKI PUBLICZNEJ; LOKALIZACJA: PRZEMYŚL ; UL. J. GRODZKA 8; INWESTOR: PRZEMYSKA BIBLIOTEKA PUBLICZNA IM.IGNACEGO KRASICKIEGO; PRZEMYSL; UL. J. SŁOWACKIEGO 5 BRANŻA: ARCHITEKTURA WNĘTRZ PROJEKT

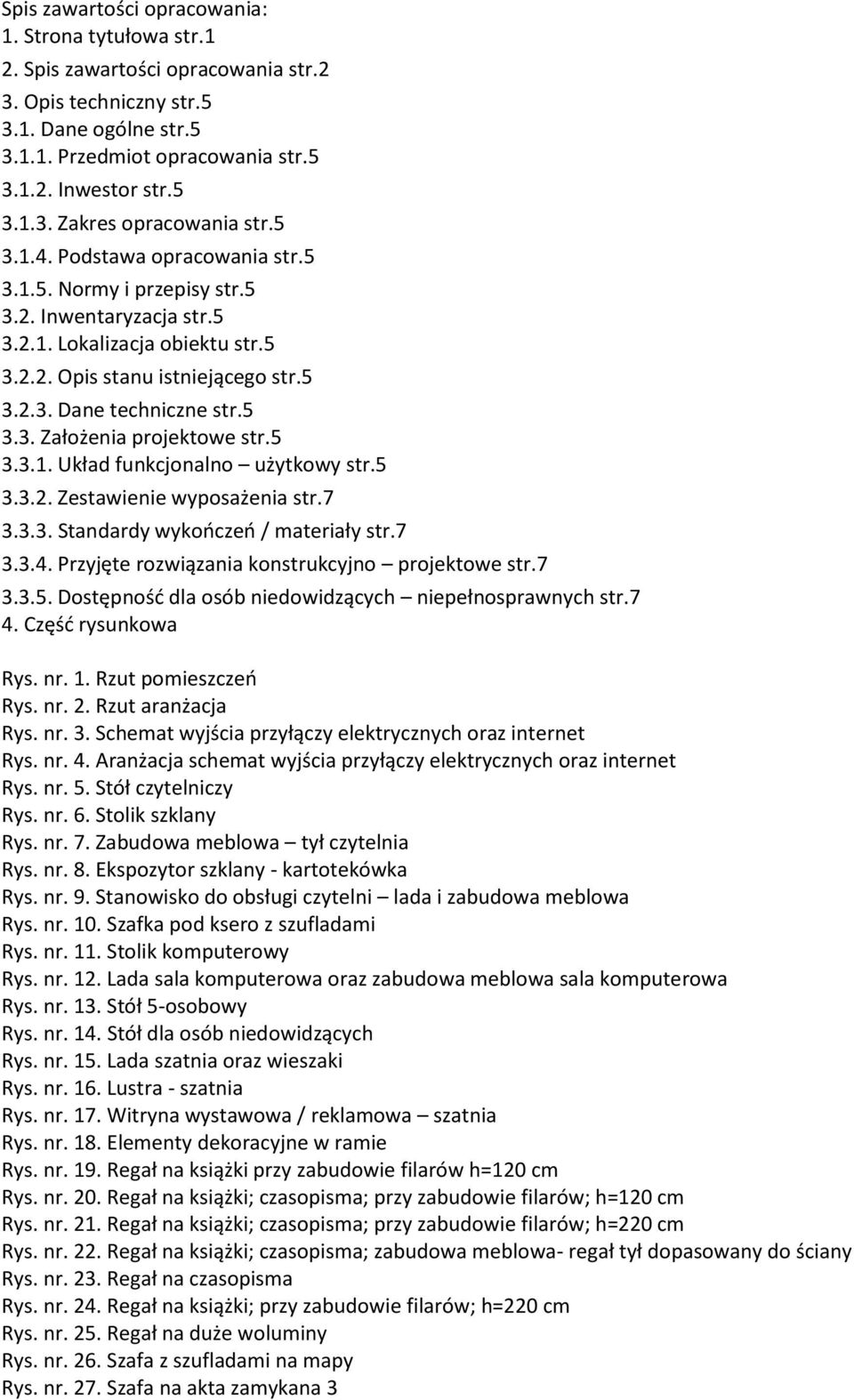

2 Spis zawartości opracowania:. Strona tytułowa str.. Spis zawartości opracowania str. 3. Opis techniczny str Dane ogólne str Przedmiot opracowania str Inwestor str Zakres opracowania str Podstawa opracowania str Normy i przepisy str Inwentaryzacja str Lokalizacja obiektu str Opis stanu istniejącego str Dane techniczne str Założenia projektowe str Układ funkcjonalno użytkowy str Zestawienie wyposażenia str Standardy wykończeń / materiały str Przyjęte rozwiązania konstrukcyjno projektowe str Dostępność dla osób niedowidzących niepełnosprawnych str.7 4. Część rysunkowa Rys. nr.. Rzut pomieszczeń Rys. nr.. Rzut aranżacja Rys. nr. 3. Schemat wyjścia przyłączy elektrycznych oraz internet Rys. nr. 4. Aranżacja schemat wyjścia przyłączy elektrycznych oraz internet Rys. nr. 5. Stół czytelniczy Rys. nr. 6. Stolik szklany Rys. nr. 7. Zabudowa meblowa tył czytelnia Rys. nr. 8. Ekspozytor szklany - kartotekówka Rys. nr. 9. Stanowisko do obsługi czytelni lada i zabudowa meblowa Rys. nr. 0. Szafka pod ksero z szufladami Rys. nr.. Stolik komputerowy Rys. nr.. Lada sala komputerowa oraz zabudowa meblowa sala komputerowa Rys. nr. 3. Stół 5-osobowy Rys. nr. 4. Stół dla osób niedowidzących Rys. nr. 5. Lada szatnia oraz wieszaki Rys. nr. 6. Lustra - szatnia Rys. nr. 7. Witryna wystawowa / reklamowa szatnia Rys. nr. 8. Elementy dekoracyjne w ramie Rys. nr. 9. Regał na książki przy zabudowie filarów h=0 cm Rys. nr. 0. Regał na książki; czasopisma; przy zabudowie filarów; h=0 cm Rys. nr.. Regał na książki; czasopisma; przy zabudowie filarów; h=0 cm Rys. nr.. Regał na książki; czasopisma; zabudowa meblowa- regał tył dopasowany do ściany Rys. nr. 3. Regał na czasopisma Rys. nr. 4. Regał na książki; przy zabudowie filarów; h=0 cm Rys. nr. 5. Regał na duże woluminy Rys. nr. 6. Szafa z szufladami na mapy Rys. nr. 7. Szafa na akta zamykana 3

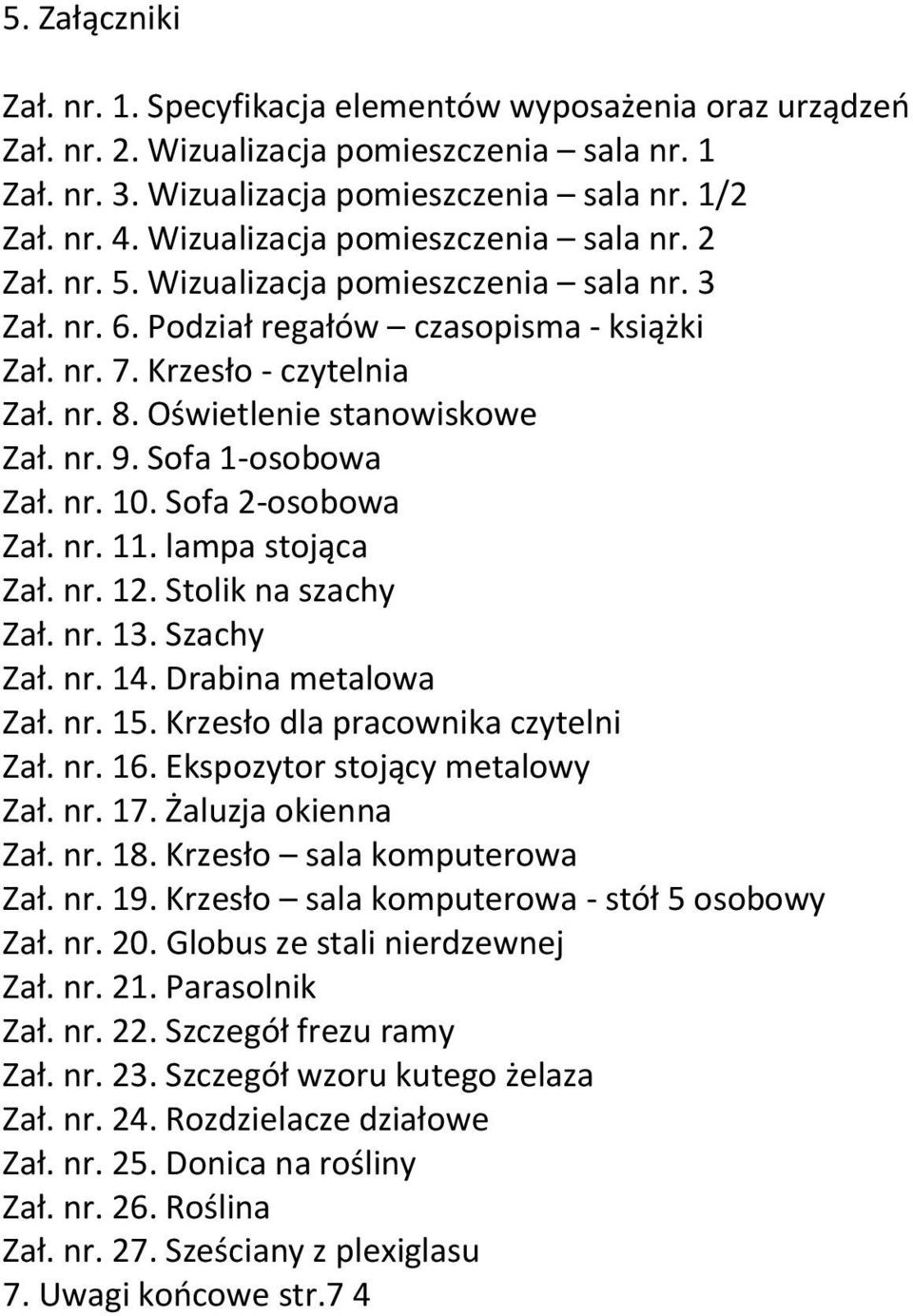

3 5. Załączniki Zał. nr.. Specyfikacja elementów wyposażenia oraz urządzeń Zał. nr.. Wizualizacja pomieszczenia sala nr. Zał. nr. 3. Wizualizacja pomieszczenia sala nr. / Zał. nr. 4. Wizualizacja pomieszczenia sala nr. Zał. nr. 5. Wizualizacja pomieszczenia sala nr. 3 Zał. nr. 6. Podział regałów czasopisma - książki Zał. nr. 7. Krzesło - czytelnia Zał. nr. 8. Oświetlenie stanowiskowe Zał. nr. 9. Sofa -osobowa Zał. nr. 0. Sofa -osobowa Zał. nr.. lampa stojąca Zał. nr.. Stolik na szachy Zał. nr. 3. Szachy Zał. nr. 4. Drabina metalowa Zał. nr. 5. Krzesło dla pracownika czytelni Zał. nr. 6. Ekspozytor stojący metalowy Zał. nr. 7. Żaluzja okienna Zał. nr. 8. Krzesło sala komputerowa Zał. nr. 9. Krzesło sala komputerowa - stół 5 osobowy Zał. nr. 0. Globus ze stali nierdzewnej Zał. nr.. Parasolnik Zał. nr.. Szczegół frezu ramy Zał. nr. 3. Szczegół wzoru kutego żelaza Zał. nr. 4. Rozdzielacze działowe Zał. nr. 5. Donica na rośliny Zał. nr. 6. Roślina Zał. nr. 7. Sześciany z plexiglasu 7. Uwagi końcowe str.7 4

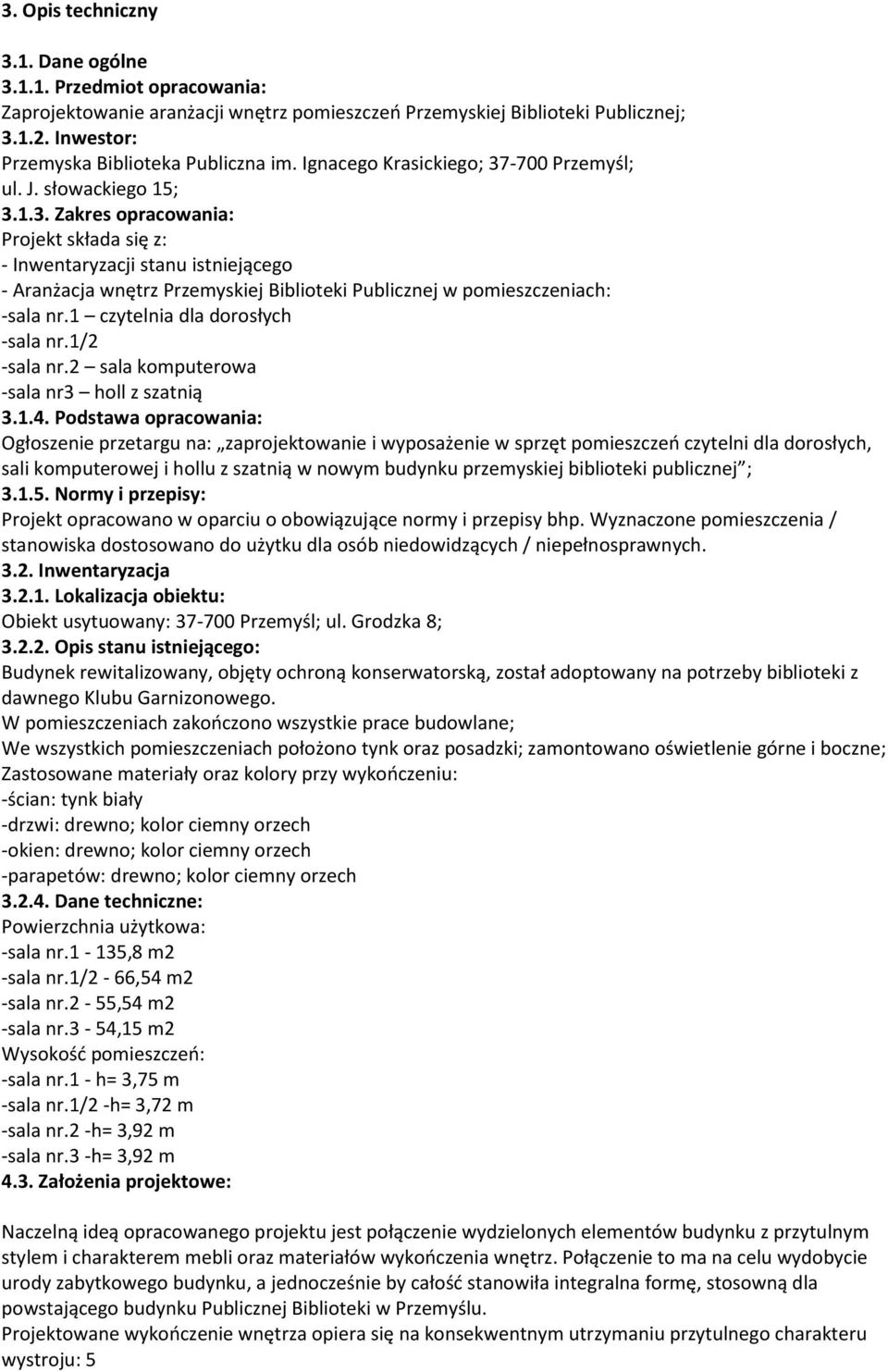

4 3. Opis techniczny 3.. Dane ogólne 3... Przedmiot opracowania: Zaprojektowanie aranżacji wnętrz pomieszczeń Przemyskiej Biblioteki Publicznej; 3... Inwestor: Przemyska Biblioteka Publiczna im. Ignacego Krasickiego; Przemyśl; ul. J. słowackiego 5; Zakres opracowania: Projekt składa się z: - Inwentaryzacji stanu istniejącego - Aranżacja wnętrz Przemyskiej Biblioteki Publicznej w pomieszczeniach: -sala nr. czytelnia dla dorosłych -sala nr./ -sala nr. sala komputerowa -sala nr3 holl z szatnią Podstawa opracowania: Ogłoszenie przetargu na: zaprojektowanie i wyposażenie w sprzęt pomieszczeń czytelni dla dorosłych, sali komputerowej i hollu z szatnią w nowym budynku przemyskiej biblioteki publicznej ; Normy i przepisy: Projekt opracowano w oparciu o obowiązujące normy i przepisy bhp. Wyznaczone pomieszczenia / stanowiska dostosowano do użytku dla osób niedowidzących / niepełnosprawnych. 3.. Inwentaryzacja 3... Lokalizacja obiektu: Obiekt usytuowany: Przemyśl; ul. Grodzka 8; 3... Opis stanu istniejącego: Budynek rewitalizowany, objęty ochroną konserwatorską, został adoptowany na potrzeby biblioteki z dawnego Klubu Garnizonowego. W pomieszczeniach zakończono wszystkie prace budowlane; We wszystkich pomieszczeniach położono tynk oraz posadzki; zamontowano oświetlenie górne i boczne; Zastosowane materiały oraz kolory przy wykończeniu: -ścian: tynk biały -drzwi: drewno; kolor ciemny orzech -okien: drewno; kolor ciemny orzech -parapetów: drewno; kolor ciemny orzech Dane techniczne: Powierzchnia użytkowa: -sala nr. - 35,8 m -sala nr./ - 66,54 m -sala nr. - 55,54 m -sala nr.3-54,5 m Wysokość pomieszczeń: -sala nr. - h= 3,75 m -sala nr./ -h= 3,7 m -sala nr. -h= 3,9 m -sala nr.3 -h= 3,9 m 4.3. Założenia projektowe: Naczelną ideą opracowanego projektu jest połączenie wydzielonych elementów budynku z przytulnym stylem i charakterem mebli oraz materiałów wykończenia wnętrz. Połączenie to ma na celu wydobycie urody zabytkowego budynku, a jednocześnie by całość stanowiła integralna formę, stosowną dla powstającego budynku Publicznej Biblioteki w Przemyślu. Projektowane wykończenie wnętrza opiera się na konsekwentnym utrzymaniu przytulnego charakteru wystroju: 5

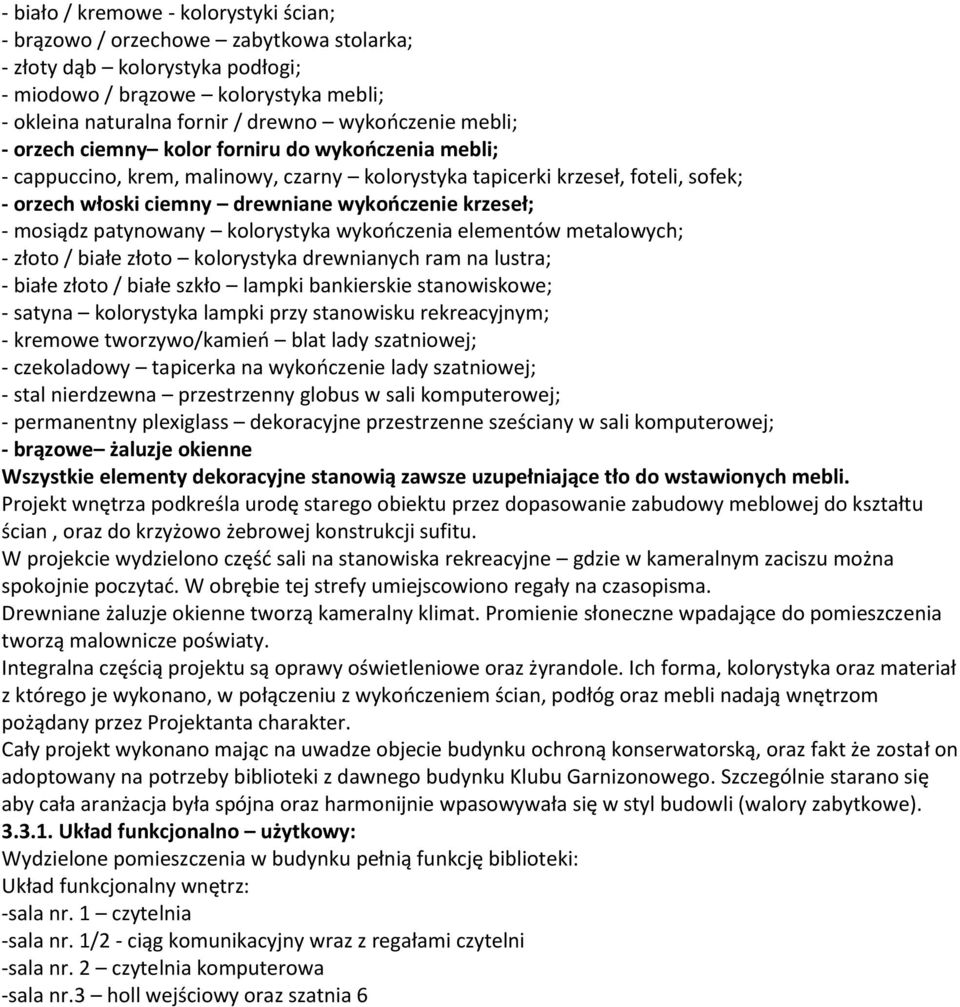

5 - biało / kremowe - kolorystyki ścian; - brązowo / orzechowe zabytkowa stolarka; - złoty dąb kolorystyka podłogi; - miodowo / brązowe kolorystyka mebli; - okleina naturalna fornir / drewno wykończenie mebli; - orzech ciemny kolor forniru do wykończenia mebli; - cappuccino, krem, malinowy, czarny kolorystyka tapicerki krzeseł, foteli, sofek; - orzech włoski ciemny drewniane wykończenie krzeseł; - mosiądz patynowany kolorystyka wykończenia elementów metalowych; - złoto / białe złoto kolorystyka drewnianych ram na lustra; - białe złoto / białe szkło lampki bankierskie stanowiskowe; - satyna kolorystyka lampki przy stanowisku rekreacyjnym; - kremowe tworzywo/kamień blat lady szatniowej; - czekoladowy tapicerka na wykończenie lady szatniowej; - stal nierdzewna przestrzenny globus w sali komputerowej; - permanentny plexiglass dekoracyjne przestrzenne sześciany w sali komputerowej; - brązowe żaluzje okienne Wszystkie elementy dekoracyjne stanowią zawsze uzupełniające tło do wstawionych mebli. Projekt wnętrza podkreśla urodę starego obiektu przez dopasowanie zabudowy meblowej do kształtu ścian, oraz do krzyżowo żebrowej konstrukcji sufitu. W projekcie wydzielono część sali na stanowiska rekreacyjne gdzie w kameralnym zaciszu można spokojnie poczytać. W obrębie tej strefy umiejscowiono regały na czasopisma. Drewniane żaluzje okienne tworzą kameralny klimat. Promienie słoneczne wpadające do pomieszczenia tworzą malownicze poświaty. Integralna częścią projektu są oprawy oświetleniowe oraz żyrandole. Ich forma, kolorystyka oraz materiał z którego je wykonano, w połączeniu z wykończeniem ścian, podłóg oraz mebli nadają wnętrzom pożądany przez Projektanta charakter. Cały projekt wykonano mając na uwadze objecie budynku ochroną konserwatorską, oraz fakt że został on adoptowany na potrzeby biblioteki z dawnego budynku Klubu Garnizonowego. Szczególnie starano się aby cała aranżacja była spójna oraz harmonijnie wpasowywała się w styl budowli (walory zabytkowe) Układ funkcjonalno użytkowy: Wydzielone pomieszczenia w budynku pełnią funkcję biblioteki: Układ funkcjonalny wnętrz: -sala nr. czytelnia -sala nr. / - ciąg komunikacyjny wraz z regałami czytelni -sala nr. czytelnia komputerowa -sala nr.3 holl wejściowy oraz szatnia 6

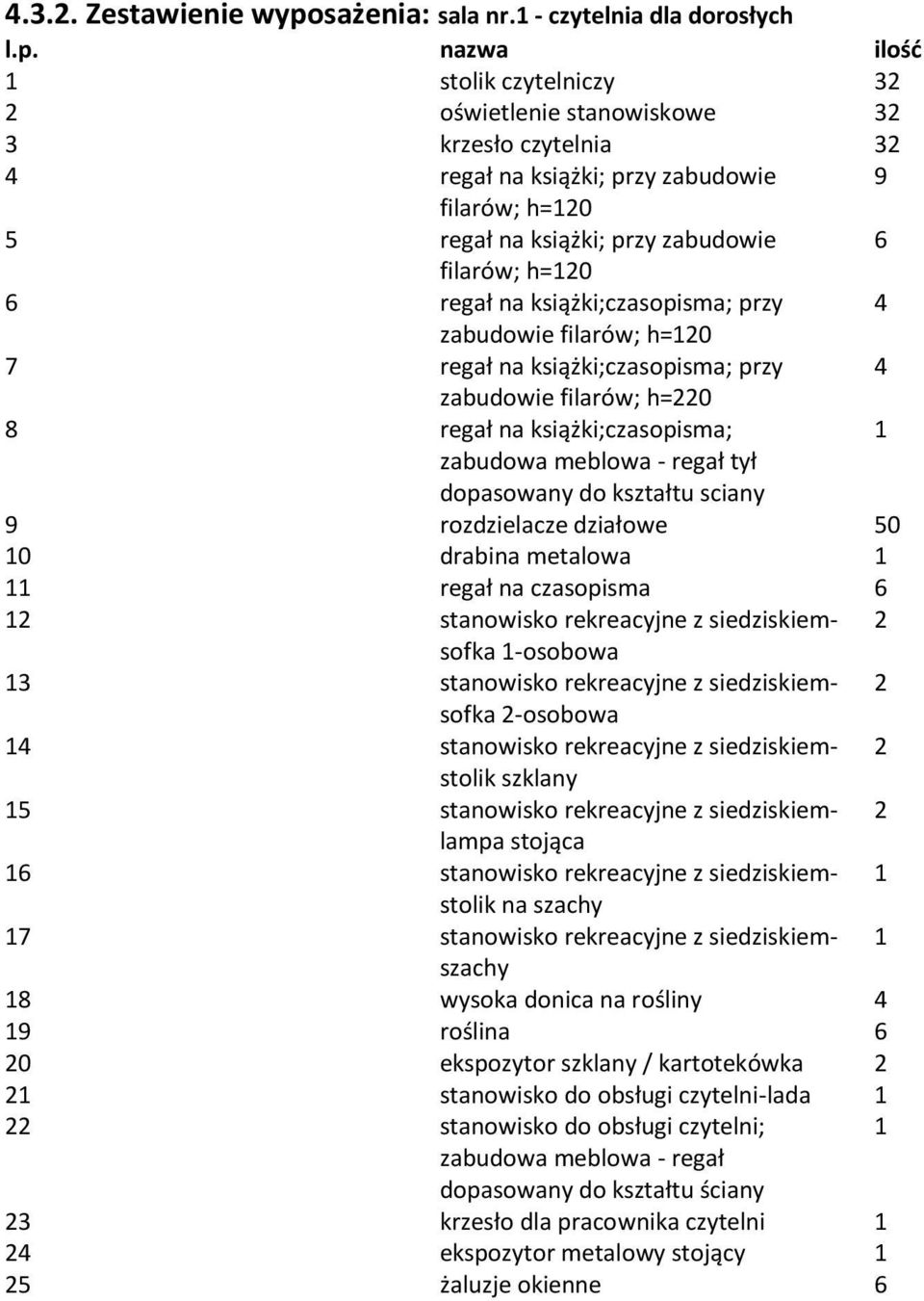

6 4.3.. Zestawienie wyposażenia: sala nr. - czytelnia dla dorosłych l.p. nazwa ilość stolik czytelniczy 3 oświetlenie stanowiskowe 3 3 krzesło czytelnia 3 4 regał na książki; przy zabudowie 9 filarów; h=0 5 regał na książki; przy zabudowie 6 filarów; h=0 6 regał na książki;czasopisma; przy 4 zabudowie filarów; h=0 7 regał na książki;czasopisma; przy 4 zabudowie filarów; h=0 8 regał na książki;czasopisma; zabudowa meblowa - regał tył dopasowany do kształtu sciany 9 rozdzielacze działowe 50 0 drabina metalowa regał na czasopisma 6 stanowisko rekreacyjne z siedziskiemsofka -osobowa 3 stanowisko rekreacyjne z siedziskiemsofka -osobowa 4 stanowisko rekreacyjne z siedziskiemstolik szklany 5 stanowisko rekreacyjne z siedziskiemlampa stojąca 6 stanowisko rekreacyjne z siedziskiemstolik na szachy 7 stanowisko rekreacyjne z siedziskiemszachy 8 wysoka donica na rośliny 4 9 roślina 6 0 ekspozytor szklany / kartotekówka stanowisko do obsługi czytelni-lada stanowisko do obsługi czytelni; zabudowa meblowa - regał dopasowany do kształtu ściany 3 krzesło dla pracownika czytelni 4 ekspozytor metalowy stojący 5 żaluzje okienne 6
