1 OPIS TECHNICZNY DO CZĘŚCI TECHNOLOGICZNEJ PROJEKTU BUDOWLANEGO PRZEBUDOWY BUDYNKU DLA PRZYCHODNI NOWORODKÓW I WCZEŚNIAKÓW Szpital Ginekologiczno - Położniczy i Noworodków Opole, ul. Reymonta 8. Zawartość opisu: 1. Podstawa opracowania. 2. Cel i zakres opracowania. 3. Dane ogólne. 4. Założenia programowe. 5. Założenia funkcjonalno - technologiczne. 6. Zatrudnienie. 7. Wytyczne branżowe. 8. Uwagi ogólne. 9. Specyfikacja. Strona 1 z 8

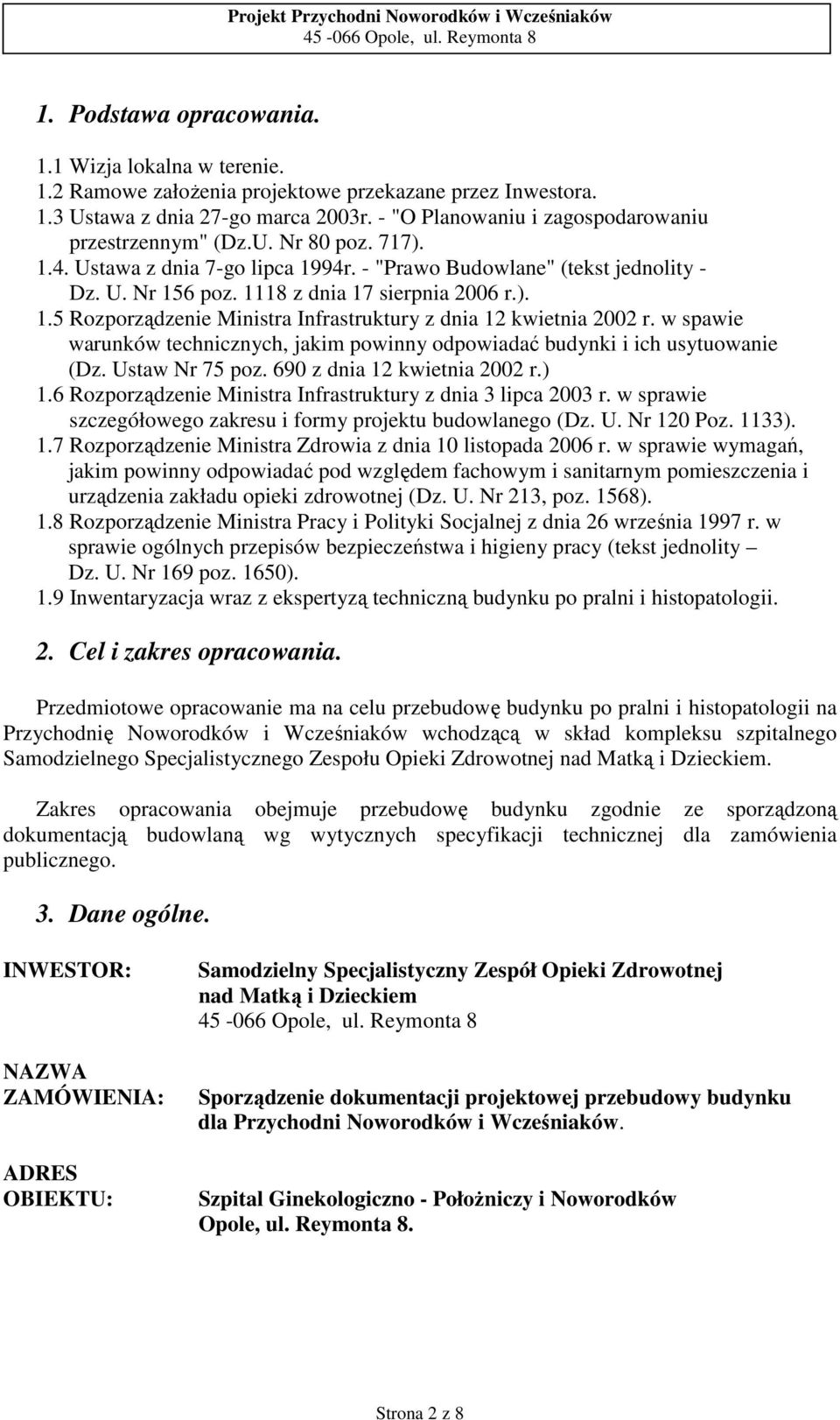

2 1. Podstawa opracowania. 1.1 Wizja lokalna w terenie. 1.2 Ramowe założenia projektowe przekazane przez Inwestora. 1.3 Ustawa z dnia 27-go marca 2003r. - "O Planowaniu i zagospodarowaniu przestrzennym" (Dz.U. Nr 80 poz. 717) Ustawa z dnia 7-go lipca 1994r. - "Prawo Budowlane" (tekst jednolity - Dz. U. Nr 156 poz z dnia 17 sierpnia 2006 r.). 1.5 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w spawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. Ustaw Nr 75 poz. 690 z dnia 12 kwietnia 2002 r.) 1.6 Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120 Poz. 1133). 1.7 Rozporządzenie Ministra Zdrowia z dnia 10 listopada 2006 r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej (Dz. U. Nr 213, poz. 1568). 1.8 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz. U. Nr 169 poz. 1650). 1.9 Inwentaryzacja wraz z ekspertyzą techniczną budynku po pralni i histopatologii. 2. Cel i zakres opracowania. Przedmiotowe opracowanie ma na celu przebudowę budynku po pralni i histopatologii na Przychodnię Noworodków i Wcześniaków wchodzącą w skład kompleksu szpitalnego Samodzielnego Specjalistycznego Zespołu Opieki Zdrowotnej nad Matką i Dzieckiem. Zakres opracowania obejmuje przebudowę budynku zgodnie ze sporządzoną dokumentacją budowlaną wg wytycznych specyfikacji technicznej dla zamówienia publicznego. 3. Dane ogólne. INWESTOR: NAZWA ZAMÓWIENIA: ADRES OBIEKTU: Samodzielny Specjalistyczny Zespół Opieki Zdrowotnej nad Matką i Dzieckiem Sporządzenie dokumentacji projektowej przebudowy budynku dla Przychodni Noworodków i Wcześniaków. Szpital Ginekologiczno - Położniczy i Noworodków Opole, ul. Reymonta 8. Strona 2 z 8

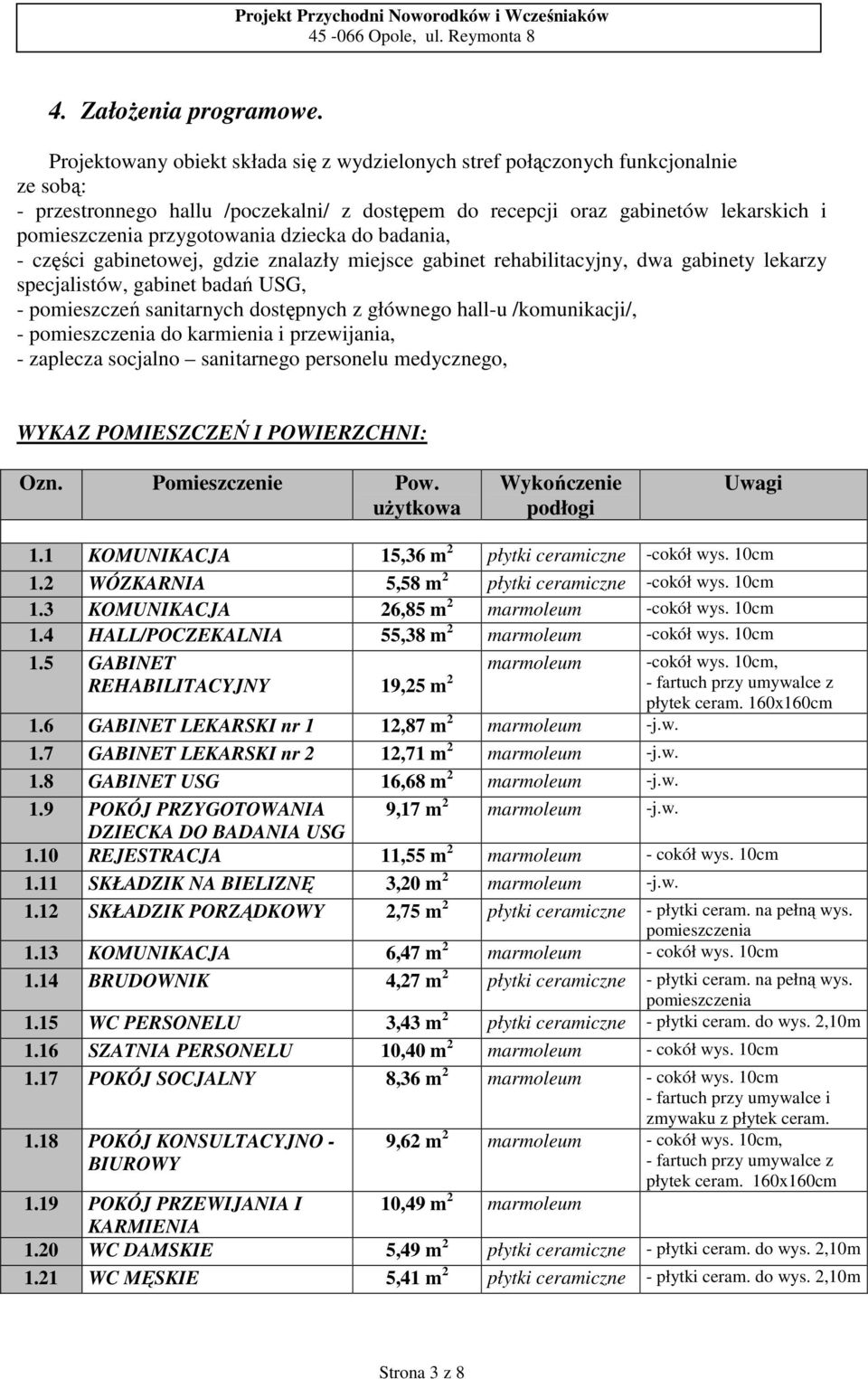

3 4. Założenia programowe. Projektowany obiekt składa się z wydzielonych stref połączonych funkcjonalnie ze sobą: - przestronnego hallu /poczekalni/ z dostępem do recepcji oraz gabinetów lekarskich i pomieszczenia przygotowania dziecka do badania, - części gabinetowej, gdzie znalazły miejsce gabinet rehabilitacyjny, dwa gabinety lekarzy specjalistów, gabinet badań USG, - pomieszczeń sanitarnych dostępnych z głównego hall-u /komunikacji/, - pomieszczenia do karmienia i przewijania, - zaplecza socjalno sanitarnego personelu medycznego, WYKAZ POMIESZCZEŃ I POWIERZCHNI: Ozn. Pomieszczenie Pow. użytkowa Wykończenie podłogi Uwagi 1.1 KOMUNIKACJA 15,36 m 2 płytki ceramiczne -cokół wys. 10cm 1.2 WÓZKARNIA 5,58 m 2 płytki ceramiczne -cokół wys. 10cm 1.3 KOMUNIKACJA 26,85 m 2 marmoleum -cokół wys. 10cm 1.4 HALL/POCZEKALNIA 55,38 m 2 marmoleum -cokół wys. 10cm 1.5 GABINET marmoleum -cokół wys. 10cm, REHABILITACYJNY 19,25 m 2 - fartuch przy umywalce z płytek ceram. 160x160cm 1.6 GABINET LEKARSKI nr 1 12,87 m 2 marmoleum -j.w. 1.7 GABINET LEKARSKI nr 2 12,71 m 2 marmoleum -j.w. 1.8 GABINET USG 16,68 m 2 marmoleum -j.w. 1.9 POKÓJ PRZYGOTOWANIA 9,17 m 2 marmoleum -j.w. DZIECKA DO BADANIA USG 1.10 REJESTRACJA 11,55 m 2 marmoleum - cokół wys. 10cm 1.11 SKŁADZIK NA BIELIZNĘ 3,20 m 2 marmoleum -j.w SKŁADZIK PORZĄDKOWY 2,75 m 2 płytki ceramiczne - płytki ceram. na pełną wys. pomieszczenia 1.13 KOMUNIKACJA 6,47 m 2 marmoleum - cokół wys. 10cm 1.14 BRUDOWNIK 4,27 m 2 płytki ceramiczne - płytki ceram. na pełną wys. pomieszczenia 1.15 WC PERSONELU 3,43 m 2 płytki ceramiczne - płytki ceram. do wys. 2,10m 1.16 SZATNIA PERSONELU 10,40 m 2 marmoleum - cokół wys. 10cm 1.17 POKÓJ SOCJALNY 8,36 m 2 marmoleum - cokół wys. 10cm - fartuch przy umywalce i zmywaku z płytek ceram POKÓJ KONSULTACYJNO - BIUROWY 9,62 m 2 marmoleum - cokół wys. 10cm, - fartuch przy umywalce z płytek ceram. 160x160cm 1.19 POKÓJ PRZEWIJANIA I 10,49 m 2 marmoleum KARMIENIA 1.20 WC DAMSKIE 5,49 m 2 płytki ceramiczne - płytki ceram. do wys. 2,10m 1.21 WC MĘSKIE 5,41 m 2 płytki ceramiczne - płytki ceram. do wys. 2,10m Strona 3 z 8

4 1.22 WC DLA NIEPEŁNOSPRAWNYCH 3,63 m 2 płytki ceramiczne - płytki ceram. do wys. 2,10m 1.23 MIEJSCE NA OKRYCIA WIERZCHNIE 1,37 m 2 marmoleum Razem: 260,29 m2 5. Założenia funkcjonalno - technologiczne. Projektowana przychodnia nie pełni funkcji podstawowej opieki zdrowotnej lecz jest przychodnią specjalistyczną - rehabilitacyjną noworodków i wcześniaków. W przychodni nie będą odbywały się zabiegi iniekcyjne, zakłada się, że tego typu zabiegi realizowane będą w głównym budynku szpitala i dostępnych tam pokojach zabiegowych, na podstawie umowy z Samodzielnym Specjalistycznym Zespołem Opieki Zdrowotnej nad Matką i Dzieckiem W przychodni zaprojektowano: Gabinety lekarskie - gabinet rehabilitacyjny wyposażenie standardowe /biurko, szafy na dokumentacje, fotel obrotowy, krzesła/ oraz stolik rehabilitacyjny do badania dziecka, maty rehabilitacyjne, piłkę rehabilitacyjną, lustra przyścienne, umywalkę - dwa gabinety lekarskie wyposażenie standardowe /biurko, szafy na dokumentacje, fotel obrotowy, krzesła/ oraz stolik rehabilitacyjny do badania dziecka, umywalkę - gabinet USG - wyposażenie standardowe /biurko, szafy na dokumentacje, fotel obrotowy, krzesła/ oraz stolik rehabilitacyjny do badania dziecka, aparat USG, umywalkę, pokój rehabilitacyjny połączony z pokojem przygotowania dziecka do badania, -Hall/Poczekalnia Umieszczona w centralnym punkcie zapewnia dostęp do rejestracji oraz gabinetów lekarskich, w poczekalni znajduje się 25 miejsc siedzących oraz kącik zabaw dla dzieci, z poczekalni dostępne jest też WC męskie i damskie oraz WC dla niepełnosprawnych. Węzeł sanitarny pacjentów W skład węzła sanitarnego pacjentów wchodzą: - WC damskie z dwoma kabinami WC oraz przedsionkiem z umywalką, - WC męskie z kabiną WC oraz dwoma przedsionkami: pierwszy z umywalką, drugi z miską pisuarową, - WC dla niepełnosprawnych z miską ustępową i umywalką wyposażone w pochwyty przy umywalce (stały) i muszli sedesowej (stały i ruchomy) Strona 4 z 8

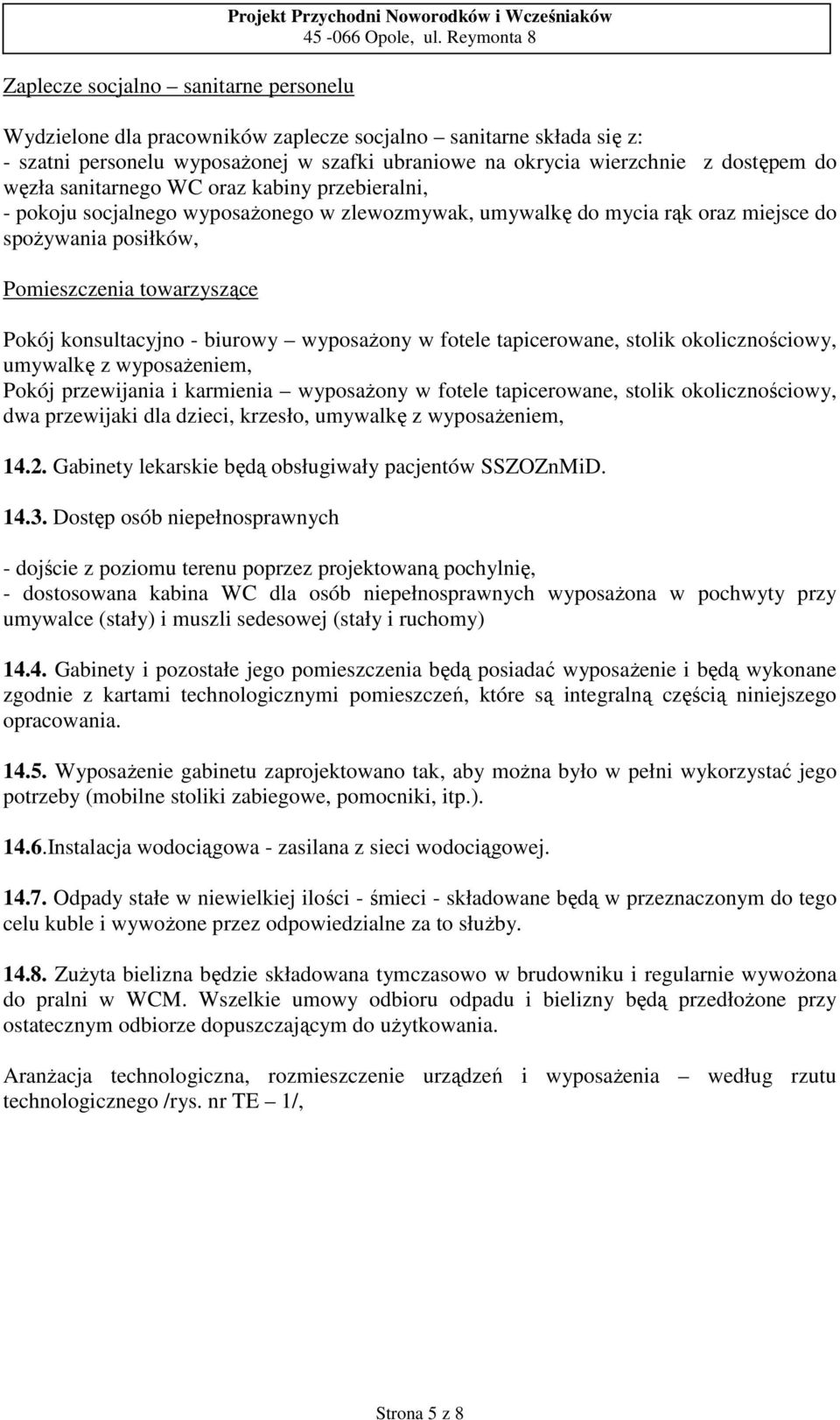

5 Zaplecze socjalno sanitarne personelu Projekt Przychodni Noworodków i Wcześniaków Wydzielone dla pracowników zaplecze socjalno sanitarne składa się z: - szatni personelu wyposażonej w szafki ubraniowe na okrycia wierzchnie z dostępem do węzła sanitarnego WC oraz kabiny przebieralni, - pokoju socjalnego wyposażonego w zlewozmywak, umywalkę do mycia rąk oraz miejsce do spożywania posiłków, Pomieszczenia towarzyszące Pokój konsultacyjno - biurowy wyposażony w fotele tapicerowane, stolik okolicznościowy, umywalkę z wyposażeniem, Pokój przewijania i karmienia wyposażony w fotele tapicerowane, stolik okolicznościowy, dwa przewijaki dla dzieci, krzesło, umywalkę z wyposażeniem, Gabinety lekarskie będą obsługiwały pacjentów SSZOZnMiD Dostęp osób niepełnosprawnych - dojście z poziomu terenu poprzez projektowaną pochylnię, - dostosowana kabina WC dla osób niepełnosprawnych wyposażona w pochwyty przy umywalce (stały) i muszli sedesowej (stały i ruchomy) Gabinety i pozostałe jego pomieszczenia będą posiadać wyposażenie i będą wykonane zgodnie z kartami technologicznymi pomieszczeń, które są integralną częścią niniejszego opracowania Wyposażenie gabinetu zaprojektowano tak, aby można było w pełni wykorzystać jego potrzeby (mobilne stoliki zabiegowe, pomocniki, itp.) Instalacja wodociągowa - zasilana z sieci wodociągowej Odpady stałe w niewielkiej ilości - śmieci - składowane będą w przeznaczonym do tego celu kuble i wywożone przez odpowiedzialne za to służby Zużyta bielizna będzie składowana tymczasowo w brudowniku i regularnie wywożona do pralni w WCM. Wszelkie umowy odbioru odpadu i bielizny będą przedłożone przy ostatecznym odbiorze dopuszczającym do użytkowania. Aranżacja technologiczna, rozmieszczenie urządzeń i wyposażenia według rzutu technologicznego /rys. nr TE 1/, Strona 5 z 8

6 Wymagania jakim powinny odpowiadać urządzenia i pomieszczenia zakładu opieki zdrowotnej. Pomieszczenia zakładu opieki zdrowotnej podlegają wymaganiom ogólnym, określonym w rozporządzeniu Ministra Zdrowia i Opieki Społecznej z dnia 10 listopada 2006 r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej (Dz. U. Nr 213, poz. 1568), oraz wymaganiom szczegółowym określonym w załączniku nr 2 do w/w rozporządzenia. Wymagania ogólne jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej, a zatem: - podłogi powinny być wykonane z materiałów umożliwiających ich mycie i dezynfecję - połączenia ścian z podłogami powinno zostać wykonane w sposób bezszczelinowy, umożliwiający jego mycie i dezynfekcję, - w pomieszczeniach wymagających częstej dezynfekcji lub utrzymania aseptyki ściany na całej wysokości powinny być wykończone materiałami umożliwiającymi ich mycie i dezynfekcję, - ściany wokół umywalek i zlewozmywaków powinny być wykończone w sposób zabezpieczający ścianę przed zwilgoceniem, - pomieszczenia w których są wykonywane badania lub zabiegi, powinny być wyposażone w umywalki, - instalacja grzejnika powinna umożliwiać utrzymanie w czystości grzejnika, ściany i podłogi, A ponadto pomieszczenie schowka na sprzęt i środki czystości pełniące również funkcje brudownika winno mieć ściany wykończone materiałami gładkimi trwałymi,zmywalnymi, nienasiąkliwymi i odpornymi na działanie środków dezynfekujących -do pełnej wysokości. Pomieszczenia sanitarne winny posiadać ściany zmywalne, nienasiąkliwe i odporne na działanie środków dezynfekcyjnych do h=2,0 m. 6. Zatrudnienie. W przychodni zatrudniony będzie personel medyczny związany z rehabilitacją dzieci noworodków i wcześniaków, w skład personelu będą wchodzić: lekarze specjaliści rehabilitanci, obsługa pielęgniarska, personel techniczny obiektu. Pracownicy powinni posiadać: - aktualne badania lekarskie, dopuszczające do pracy w szpitalu - przeszkolenie w zakresie podstawowych przepisów sanitarnych, BHP. i p.-poż. - posiadać odpowiednie dla stanowiska pracy ubranie robocze - wykazać się znajomością zasad obsługi i bieżącej konserwacji urządzeń na stanowisku pracy. Strona 6 z 8

7 7. Wytyczne branżowe. Roboty architektoniczno budowlane Projekt Przychodni Noworodków i Wcześniaków Układ pomieszczeń wykonać wg rzutu parteru. Wykończenie powierzchni wg kart technologicznych. Roboty instalacyjne a /Woda Woda zimna do pomieszczeń dostarczana jest z instalacji wewnętrznej budynku ( z lokalnej sieci zbiorczej ) przy czym jej zapotrzebowanie dla potrzeb zakładu ogranicza się jedynie do celów higieniczno-sanitarnych obsługi (90l/osobę/dobę), porządkowych (1,5 l/m 2 powierzchni wymagającej zmywania oraz potrzeb sanitarnych pacjentów. Przyjęto maksymalna liczbę jednocześnie przebywających pacjentów: - 25 osób /dzieci i dorosłych/ przebywających w poczekalni, - 8 osób przebywających w gabinetach, osób personelu medycznego, założono średnio zużycie wody 10l/osobę/h co daje ~0,40m 3 /h b / Ścieki Ścieki o charakterze bytowym kierowane będą do projektowanej sieci kanalizacji wewnętrznej i następnie do sieci kanalizacji miejskiej. Ilość ścieków odpowiadać będzie wielkości poboru wody. c / Ogrzewanie pomieszczenia budynku zakładu ogrzewane będą wewnętrzną instalacją c.o. Wymagane temperatury w pomieszczeniach gabinet rehabilitacji, gabinetów lekarskich, gabinet USG, pokój przygotowania dziecka do badania +24 o C, hall/poczekalnia, rejestracja, pokój socjalny i pozostałe pomieszczenia temp o C e / Wentylacja Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. z 2002r. Nr 75 poz.690 ) Wentylację mechaniczną wywiewną lub nawiewno-wywiewną należy stosować w budynkach wysokich i wysokościowych oraz w innych budynkach, w których zapewnienie odpowiedniej jakości środowiska wewnętrznego nie jest możliwe za pomocą wentylacji grawitacyjnej. W pozostałych budynkach może być stosowana wentylacja grawitacyjna. Wniosek : w budynku ze względu na konstrukcje obiektu,jego zainwestowanie - nie ma możliwości zastosowania wentylacji grawitacyjnej ( zbudowania przewodów grawitacyjnych), zatem dopuszczalna jest wentylacja mechaniczna spełniająca wymagania 1,5w/h. Układ wentylacji mechanicznej zaprojektowany w sposób umożliwiający wymianę: - 20m 3 /h powietrza na jedną osobę przebywającą w pomieszczeniu, - w szatni personelu powinny odbywać się 4 wymiany powietrza na godzinę, - w WC 50m 3 /h powietrza, Strona 7 z 8

8 8. Uwagi ogólne. - zmiany funkcjonalne i w wyposażeniu uzgodnić z nadzorem autorskim, - dobór wyposażenia i urządzeń nastąpi w ramach nadzoru autorskiego, - wykonanie mebli po pomiarach pomieszczeń wykończonych, - wszelkie inne rozwiązania niż w niniejszym opracowaniu i zakup urządzeń należy konsultować z projektantem technologii na podstawie Projektu Technologii niniejszego opracowania oraz z przedstawicielami Inwestora. 9. Specyfikacja. Specyfikację wykończenia pomieszczeń i zastosowanych elementów instalacyjnych zestawiono w kartach technologicznych. Opracował: mgr inż. arch. Andrzej Romaniuk Strona 8 z 8
