1 PLITECHNIKA ŚLĄSKA WYDZIAŁ CHEMICZNY KATEDRA CHEMII RGANCZNEJ, BIRGANICZNEJ I BITECHNLGII LABRATRIUM Z CHEMII GRANICZNEJ Chromatografia Cienkowarstwowa (TLC) Prowadzący: mgr inż. Aurelia Zniszczoł mgr inż. Sebastian Budniok GLIWICE 2010

2 1. Wprowadzenie do chromatografii Chromatografia jest techniką analityczną i preparatywną wykorzystującą rozdzielanie mieszanin substancji na poszczególne składniki, bądź ich grupy (frakcje), dzięki różnicom w zachowaniu się tych składników w układzie dwóch faz, w których jedna nie zmienia swego położenia (faza nieruchoma, stacjonarna), druga zaś porusza się względem pierwszej w określonym kierunku (faza ruchoma, roztwór rozwijający). Ze względu na rodzaj dominującego mechanizmu procesu rozdziału chromatografie możemy podzielić na: a) adsorpcyjną - gdy fazą ruchomą jest ciecz lub gaz, a nieruchomą ciało stałe o właściwościach adsorbujących i odpowiednim rozdrobnieniu (np. żel krzemionkowy, tlenek glinowy, węgiel aktywny itp.). Rozdział jest powodowany różnicami współczynników adsorpcji. b) podziałową - gdy fazą ruchomą jest ciecz lub gaz, a stacjonarną ciecz zatrzymana na odpowiednim nośniku (bibuła, ziemia okrzemkowa, kulki szklane itp.). Rozdział jest wynikiem różnic współczynników podziału. c) jonowymienną - gdy fazą ruchomą jest ciecz, a stacjonarną wymieniacz jonowy. Rozdział zależy od różnic w sile wiązania składników przez wymieniacz. d) żelową - gdy fazą ruchomą jest ciecz, a nieruchomą granulowany, jednorodny spęczniały żel. Rozdział jest powodowany różnicami w zdolnościach dyfundowania do cząsteczek żelu, a więc różnicami w wielkości cząsteczek składników. W zależności od rodzaju fazy rozdzielczej i natury eluentu czyli substancji w której rozpuszcza się badaną mieszaninę rozróżnia się następujące techniki chromatograficzne: a) chromatografia gazowa to analityczna technika chromatograficzna, w której fazą nośną jest gaz (zazwyczaj hel, argon lub wodór). Chromatografia gazowa jest najczęściej stosowaną metodą do szybkiej analizy złożonych mieszanin związków chemicznych oraz oceny czystości tych związków. b) chromatografia cieczowa chromatografia, w której eluentem jest ciecz. Istotą każdej chromatografii cieczowej jest rozdział analizowanej mieszaniny na poszczególne

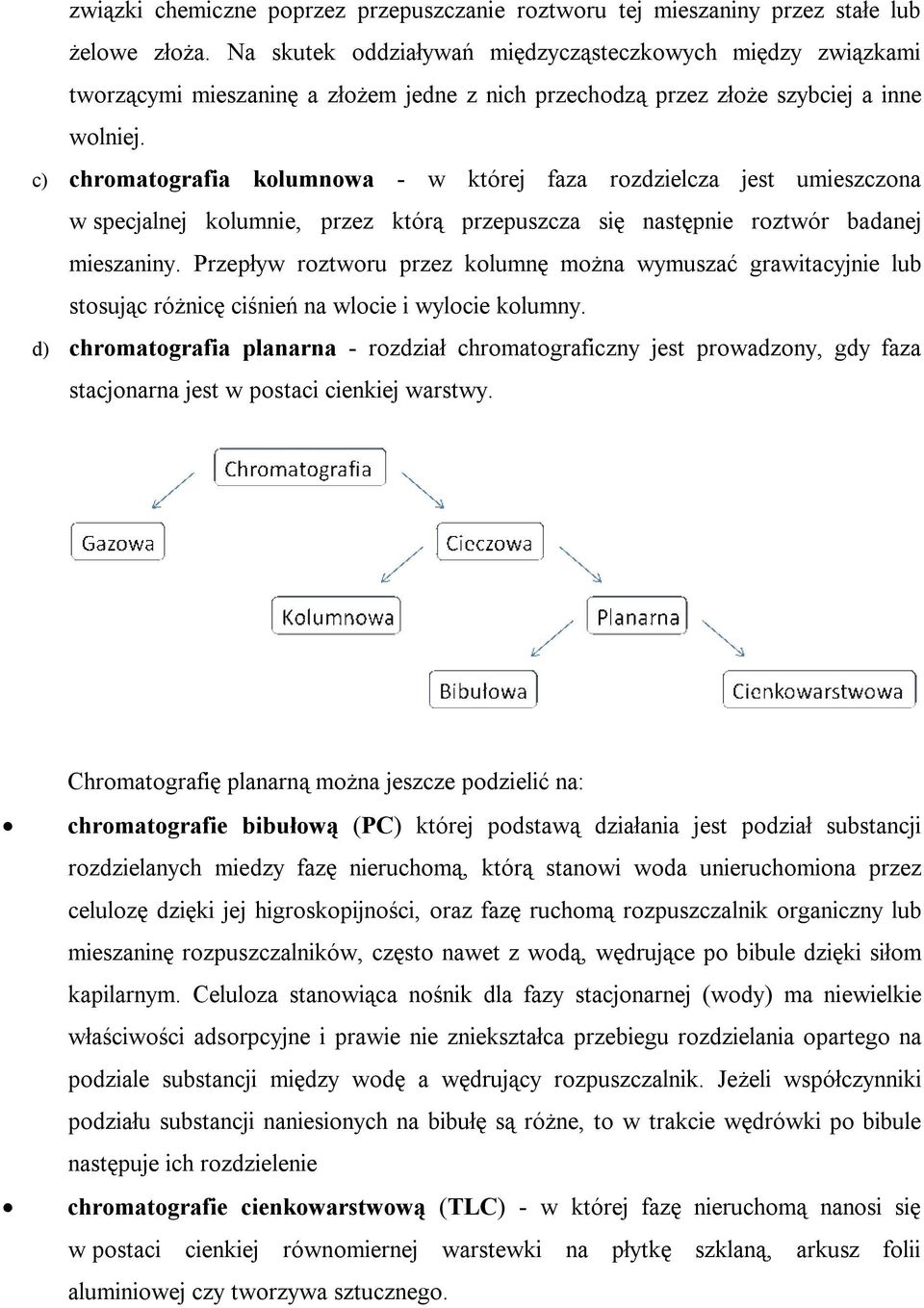

3 związki chemiczne poprzez przepuszczanie roztworu tej mieszaniny przez stałe lub żelowe złoża. Na skutek oddziaływań międzycząsteczkowych między związkami tworzącymi mieszaninę a złożem jedne z nich przechodzą przez złoże szybciej a inne wolniej. c) chromatografia kolumnowa - w której faza rozdzielcza jest umieszczona w specjalnej kolumnie, przez którą przepuszcza się następnie roztwór badanej mieszaniny. Przepływ roztworu przez kolumnę można wymuszać grawitacyjnie lub stosując różnicę ciśnień na wlocie i wylocie kolumny. d) chromatografia planarna - rozdział chromatograficzny jest prowadzony, gdy faza stacjonarna jest w postaci cienkiej warstwy. Chromatografię planarną można jeszcze podzielić na: chromatografie bibułową (PC) której podstawą działania jest podział substancji rozdzielanych miedzy fazę nieruchomą, którą stanowi woda unieruchomiona przez celulozę dzięki jej higroskopijności, oraz fazę ruchomą rozpuszczalnik organiczny lub mieszaninę rozpuszczalników, często nawet z wodą, wędrujące po bibule dzięki siłom kapilarnym. Celuloza stanowiąca nośnik dla fazy stacjonarnej (wody) ma niewielkie właściwości adsorpcyjne i prawie nie zniekształca przebiegu rozdzielania opartego na podziale substancji między wodę a wędrujący rozpuszczalnik. Jeżeli współczynniki podziału substancji naniesionych na bibułę są różne, to w trakcie wędrówki po bibule następuje ich rozdzielenie chromatografie cienkowarstwową (TLC) - w której fazę nieruchomą nanosi się w postaci cienkiej równomiernej warstewki na płytkę szklaną, arkusz folii aluminiowej czy tworzywa sztucznego.

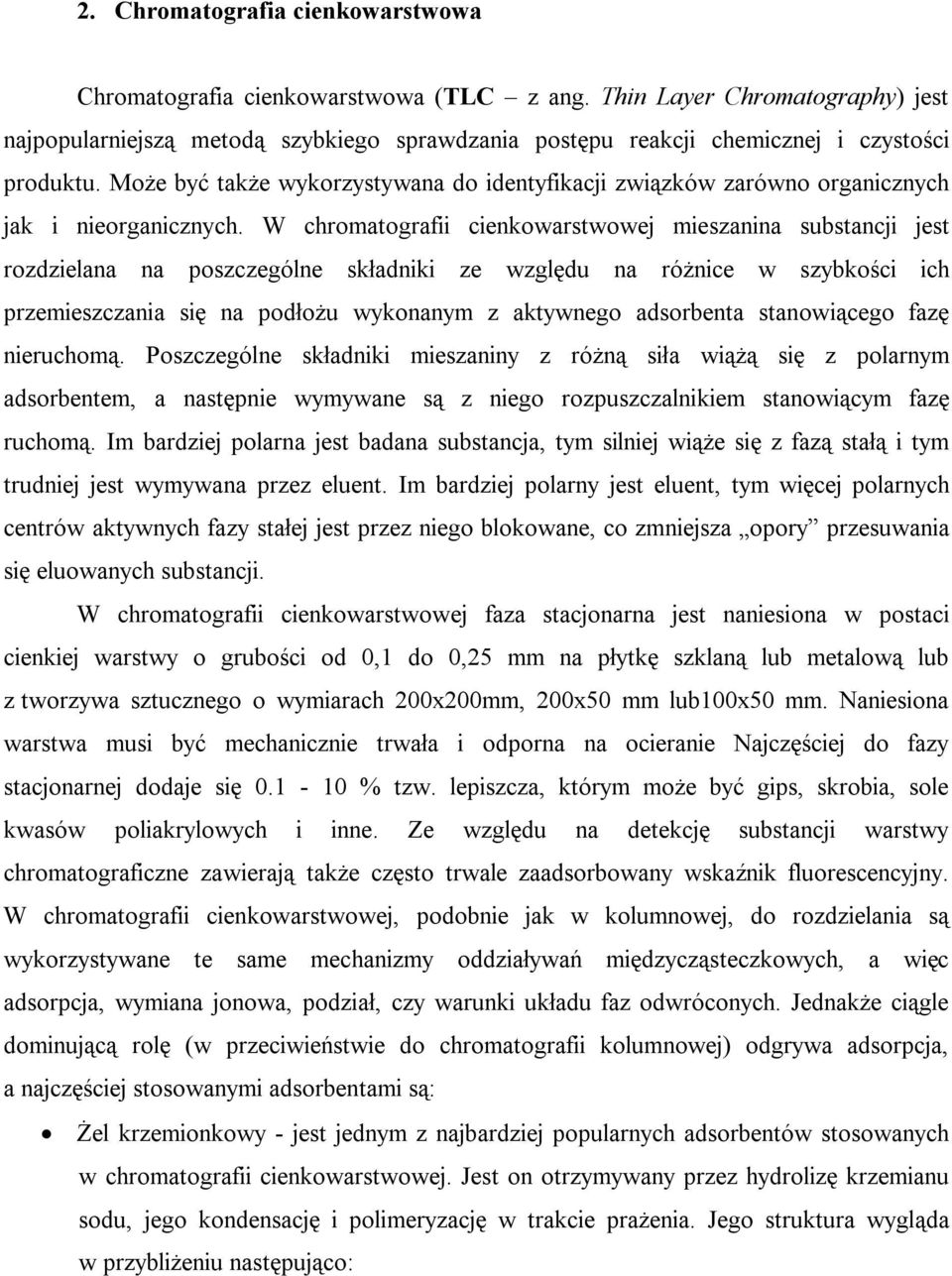

4 2. Chromatografia cienkowarstwowa Chromatografia cienkowarstwowa (TLC z ang. Thin Layer Chromatography) jest najpopularniejszą metodą szybkiego sprawdzania postępu reakcji chemicznej i czystości produktu. Może być także wykorzystywana do identyfikacji związków zarówno organicznych jak i nieorganicznych. W chromatografii cienkowarstwowej mieszanina substancji jest rozdzielana na poszczególne składniki ze względu na różnice w szybkości ich przemieszczania się na podłożu wykonanym z aktywnego adsorbenta stanowiącego fazę nieruchomą. Poszczególne składniki mieszaniny z różną siła wiążą się z polarnym adsorbentem, a następnie wymywane są z niego rozpuszczalnikiem stanowiącym fazę ruchomą. Im bardziej polarna jest badana substancja, tym silniej wiąże się z fazą stałą i tym trudniej jest wymywana przez eluent. Im bardziej polarny jest eluent, tym więcej polarnych centrów aktywnych fazy stałej jest przez niego blokowane, co zmniejsza opory przesuwania się eluowanych substancji. W chromatografii cienkowarstwowej faza stacjonarna jest naniesiona w postaci cienkiej warstwy o grubości od 0,1 do 0,25 mm na płytkę szklaną lub metalową lub z tworzywa sztucznego o wymiarach 200x200mm, 200x50 mm lub100x50 mm. Naniesiona warstwa musi być mechanicznie trwała i odporna na ocieranie Najczęściej do fazy stacjonarnej dodaje się % tzw. lepiszcza, którym może być gips, skrobia, sole kwasów poliakrylowych i inne. Ze względu na detekcję substancji warstwy chromatograficzne zawierają także często trwale zaadsorbowany wskaźnik fluorescencyjny. W chromatografii cienkowarstwowej, podobnie jak w kolumnowej, do rozdzielania są wykorzystywane te same mechanizmy oddziaływań międzycząsteczkowych, a więc adsorpcja, wymiana jonowa, podział, czy warunki układu faz odwróconych. Jednakże ciągle dominującą rolę (w przeciwieństwie do chromatografii kolumnowej) odgrywa adsorpcja, a najczęściej stosowanymi adsorbentami są: Żel krzemionkowy - jest jednym z najbardziej popularnych adsorbentów stosowanych w chromatografii cienkowarstwowej. Jest on otrzymywany przez hydrolizę krzemianu sodu, jego kondensację i polimeryzację w trakcie prażenia. Jego struktura wygląda w przybliżeniu następująco:

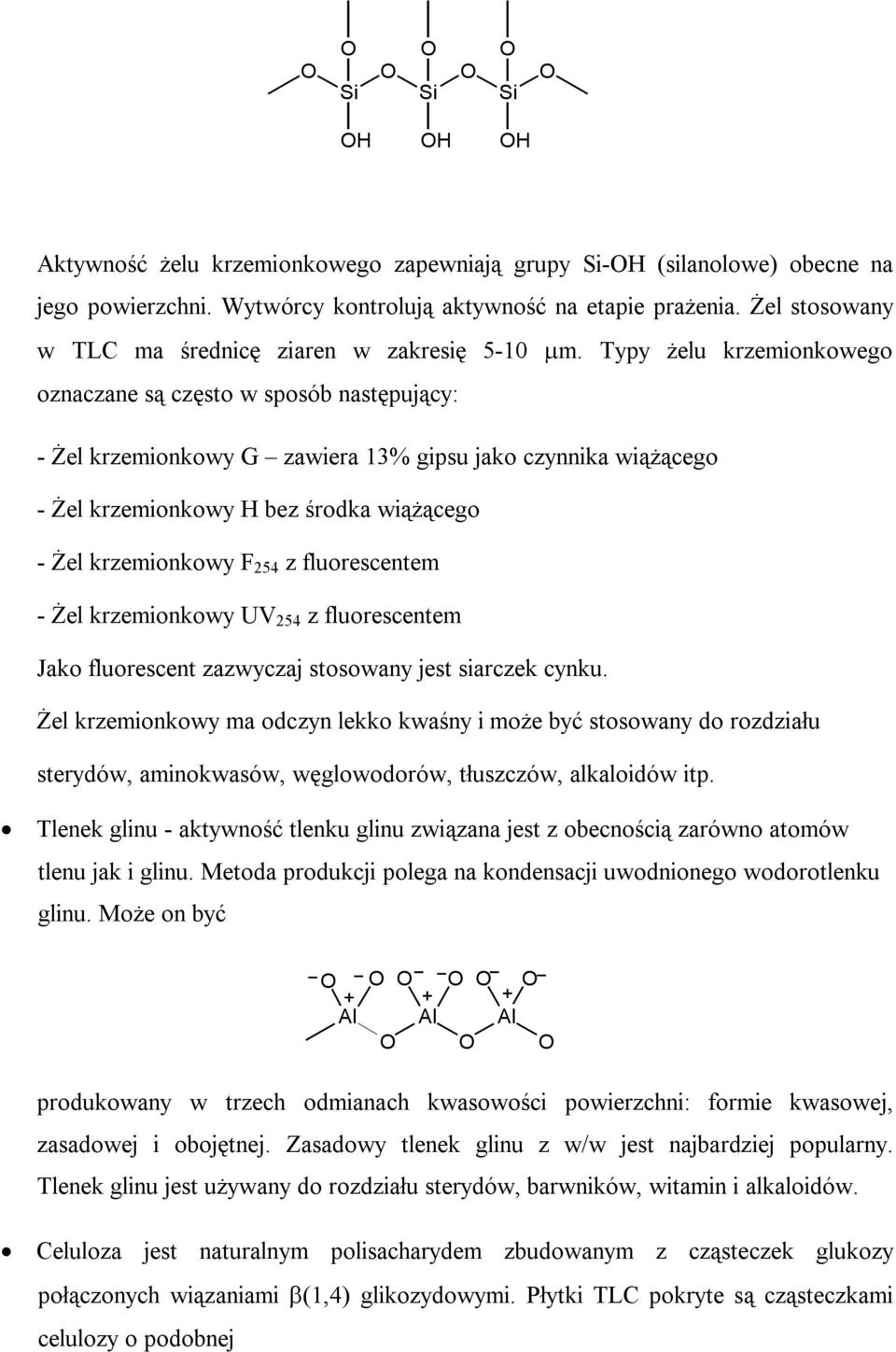

5 Si Si Si H H H Aktywność żelu krzemionkowego zapewniają grupy Si-H (silanolowe) obecne na jego powierzchni. Wytwórcy kontrolują aktywność na etapie prażenia. Żel stosowany w TLC ma średnicę ziaren w zakresię 5-10 mm. Typy żelu krzemionkowego oznaczane są często w sposób następujący: - Żel krzemionkowy G zawiera 13% gipsu jako czynnika wiążącego - Żel krzemionkowy H bez środka wiążącego - Żel krzemionkowy F 254 z fluorescentem - Żel krzemionkowy UV 254 z fluorescentem Jako fluorescent zazwyczaj stosowany jest siarczek cynku. Żel krzemionkowy ma odczyn lekko kwaśny i może być stosowany do rozdziału sterydów, aminokwasów, węglowodorów, tłuszczów, alkaloidów itp. Tlenek glinu - aktywność tlenku glinu związana jest z obecnością zarówno atomów tlenu jak i glinu. Metoda produkcji polega na kondensacji uwodnionego wodorotlenku glinu. Może on być Al Al Al produkowany w trzech odmianach kwasowości powierzchni: formie kwasowej, zasadowej i obojętnej. Zasadowy tlenek glinu z w/w jest najbardziej popularny. Tlenek glinu jest używany do rozdziału sterydów, barwników, witamin i alkaloidów. Celuloza jest naturalnym polisacharydem zbudowanym z cząsteczek glukozy połączonych wiązaniami b(1,4) glikozydowymi. Płytki TLC pokryte są cząsteczkami celulozy o podobnej

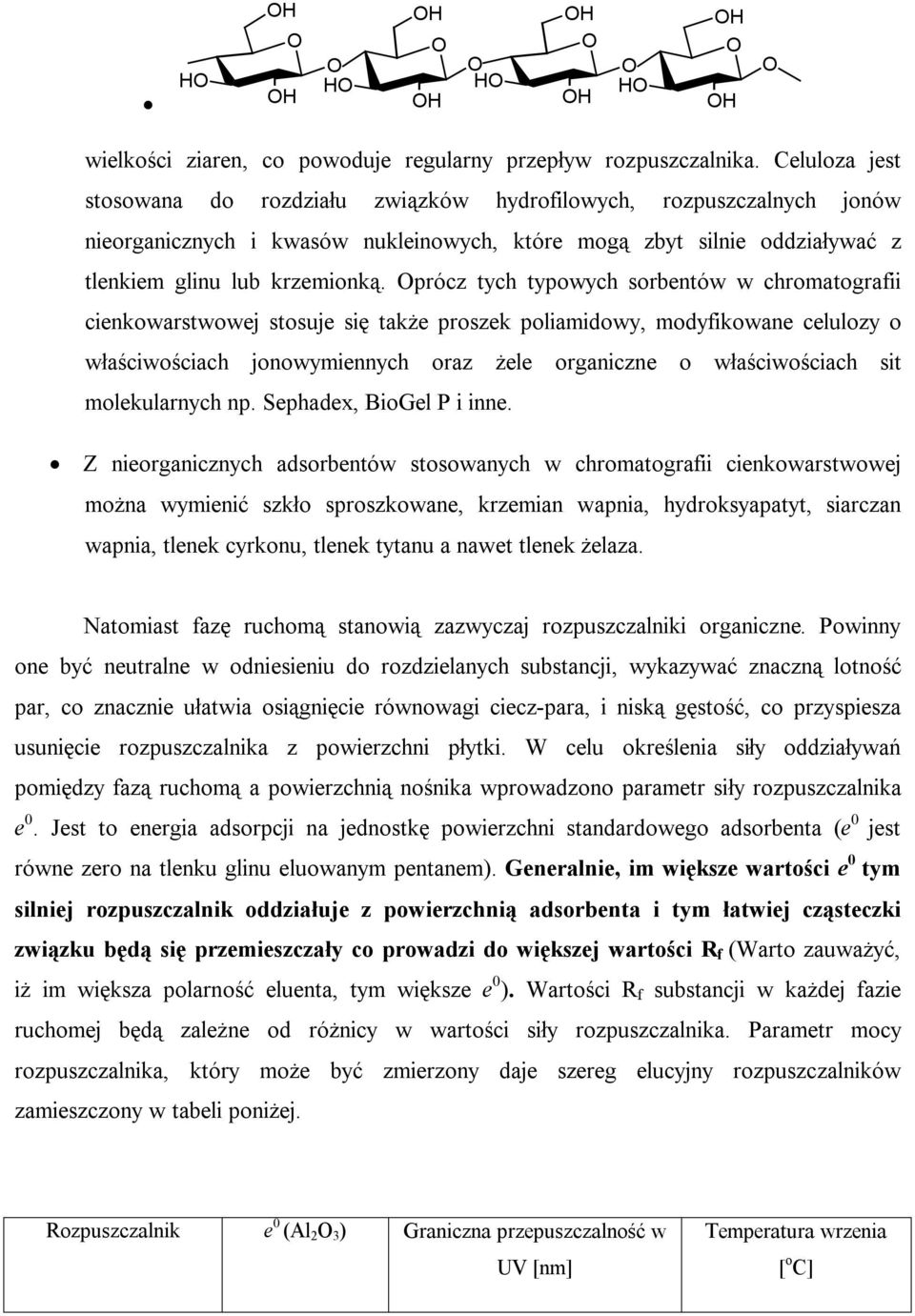

6 H H H H H H H H H H H H wielkości ziaren, co powoduje regularny przepływ rozpuszczalnika. Celuloza jest stosowana do rozdziału związków hydrofilowych, rozpuszczalnych jonów nieorganicznych i kwasów nukleinowych, które mogą zbyt silnie oddziaływać z tlenkiem glinu lub krzemionką. prócz tych typowych sorbentów w chromatografii cienkowarstwowej stosuje się także proszek poliamidowy, modyfikowane celulozy o właściwościach jonowymiennych oraz żele organiczne o właściwościach sit molekularnych np. Sephadex, BioGel P i inne. Z nieorganicznych adsorbentów stosowanych w chromatografii cienkowarstwowej można wymienić szkło sproszkowane, krzemian wapnia, hydroksyapatyt, siarczan wapnia, tlenek cyrkonu, tlenek tytanu a nawet tlenek żelaza. Natomiast fazę ruchomą stanowią zazwyczaj rozpuszczalniki organiczne. Powinny one być neutralne w odniesieniu do rozdzielanych substancji, wykazywać znaczną lotność par, co znacznie ułatwia osiągnięcie równowagi ciecz-para, i niską gęstość, co przyspiesza usunięcie rozpuszczalnika z powierzchni płytki. W celu określenia siły oddziaływań pomiędzy fazą ruchomą a powierzchnią nośnika wprowadzono parametr siły rozpuszczalnika e 0. Jest to energia adsorpcji na jednostkę powierzchni standardowego adsorbenta (e 0 jest równe zero na tlenku glinu eluowanym pentanem). Generalnie, im większe wartości e 0 tym silniej rozpuszczalnik oddziałuje z powierzchnią adsorbenta i tym łatwiej cząsteczki związku będą się przemieszczały co prowadzi do większej wartości R f (Warto zauważyć, iż im większa polarność eluenta, tym większe e 0 ). Wartości R f substancji w każdej fazie ruchomej będą zależne od różnicy w wartości siły rozpuszczalnika. Parametr mocy rozpuszczalnika, który może być zmierzony daje szereg elucyjny rozpuszczalników zamieszczony w tabeli poniżej. Rozpuszczalnik e 0 (Al 2 3 ) Graniczna przepuszczalność w UV [nm] Temperatura wrzenia [ o C]

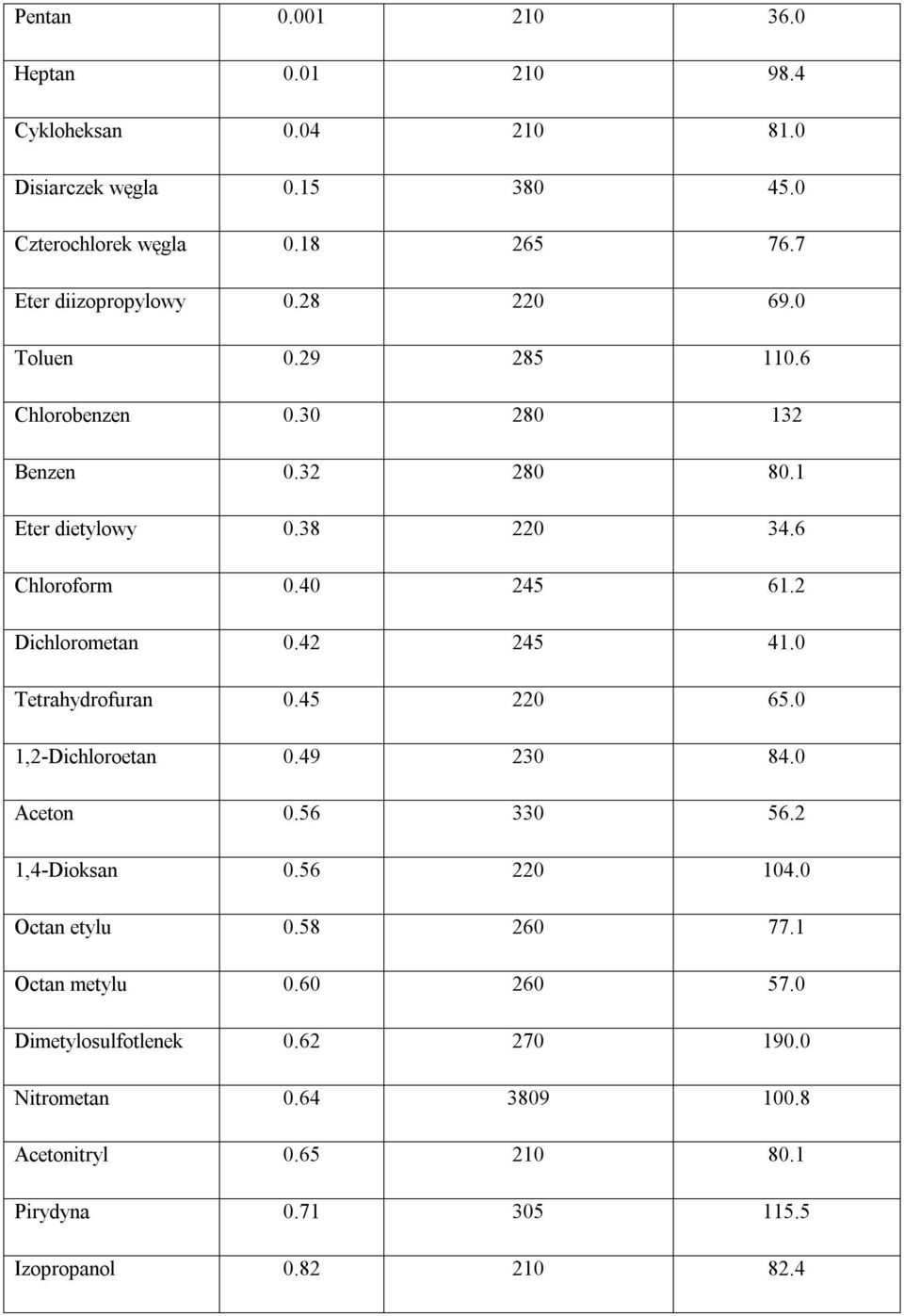

7 Pentan Heptan Cykloheksan Disiarczek węgla Czterochlorek węgla Eter diizopropylowy Toluen Chlorobenzen Benzen Eter dietylowy Chloroform Dichlorometan Tetrahydrofuran ,2-Dichloroetan Aceton ,4-Dioksan ctan etylu ctan metylu Dimetylosulfotlenek Nitrometan Acetonitryl Pirydyna Izopropanol

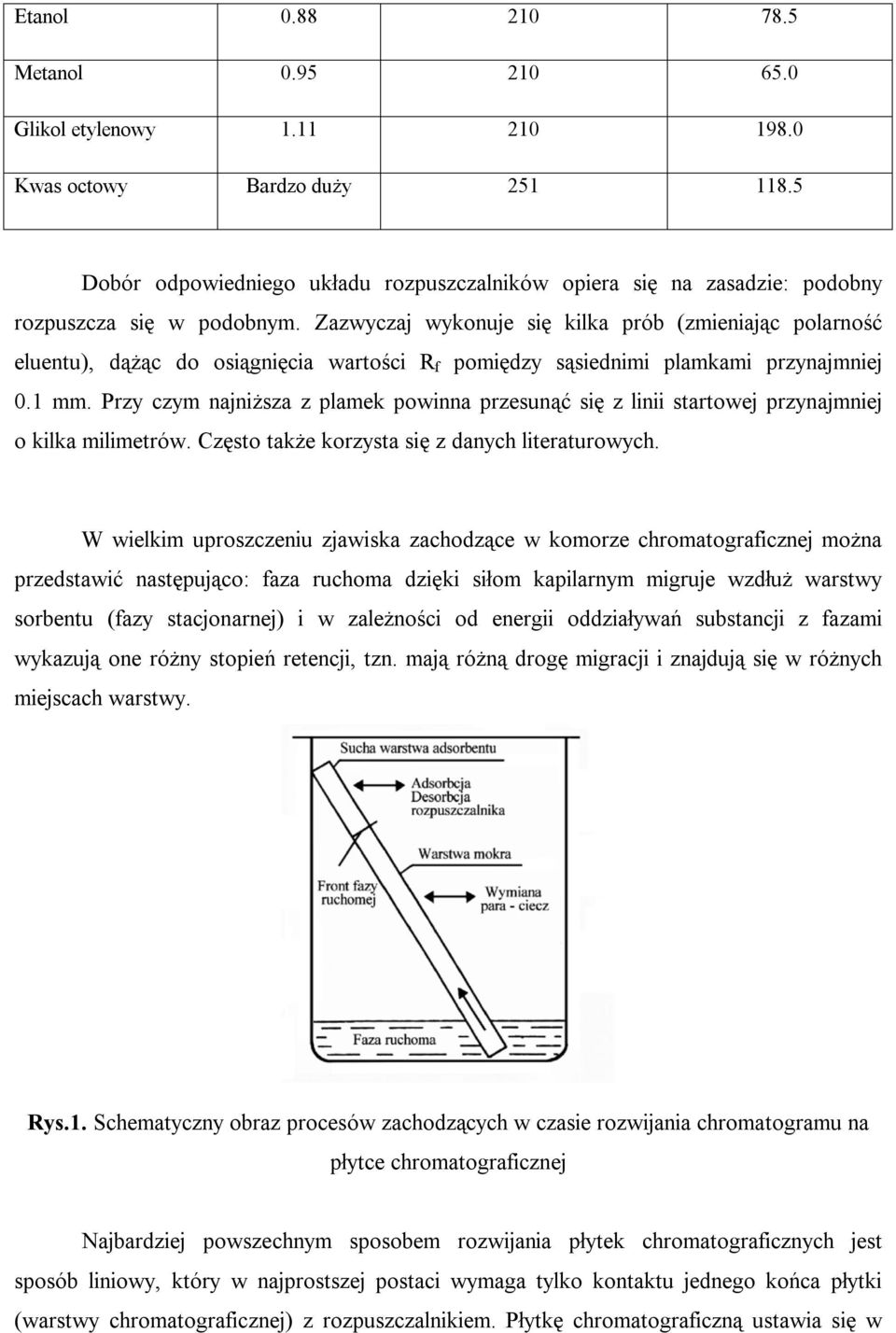

8 Etanol Metanol Glikol etylenowy Kwas octowy Bardzo duży Dobór odpowiedniego układu rozpuszczalników opiera się na zasadzie: podobny rozpuszcza się w podobnym. Zazwyczaj wykonuje się kilka prób (zmieniając polarność eluentu), dążąc do osiągnięcia wartości R f pomiędzy sąsiednimi plamkami przynajmniej 0.1 mm. Przy czym najniższa z plamek powinna przesunąć się z linii startowej przynajmniej o kilka milimetrów. Często także korzysta się z danych literaturowych. W wielkim uproszczeniu zjawiska zachodzące w komorze chromatograficznej można przedstawić następująco: faza ruchoma dzięki siłom kapilarnym migruje wzdłuż warstwy sorbentu (fazy stacjonarnej) i w zależności od energii oddziaływań substancji z fazami wykazują one różny stopień retencji, tzn. mają różną drogę migracji i znajdują się w różnych miejscach warstwy. Rys.1. Schematyczny obraz procesów zachodzących w czasie rozwijania chromatogramu na płytce chromatograficznej Najbardziej powszechnym sposobem rozwijania płytek chromatograficznych jest sposób liniowy, który w najprostszej postaci wymaga tylko kontaktu jednego końca płytki (warstwy chromatograficznej) z rozpuszczalnikiem. Płytkę chromatograficzną ustawia się w

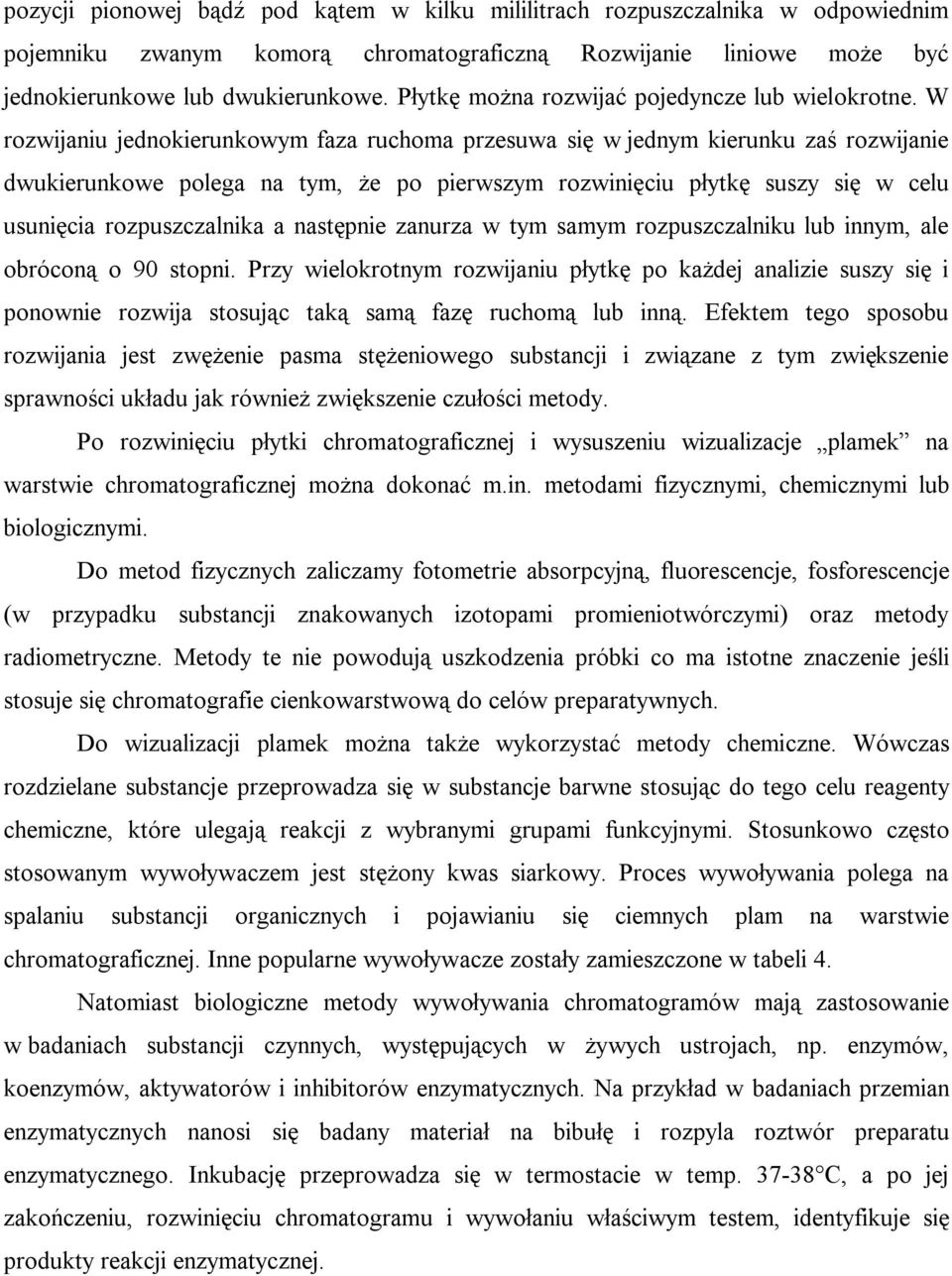

9 pozycji pionowej bądź pod kątem w kilku mililitrach rozpuszczalnika w odpowiednim pojemniku zwanym komorą chromatograficzną Rozwijanie liniowe może być jednokierunkowe lub dwukierunkowe. Płytkę można rozwijać pojedyncze lub wielokrotne. W rozwijaniu jednokierunkowym faza ruchoma przesuwa się w jednym kierunku zaś rozwijanie dwukierunkowe polega na tym, że po pierwszym rozwinięciu płytkę suszy się w celu usunięcia rozpuszczalnika a następnie zanurza w tym samym rozpuszczalniku lub innym, ale obróconą o 90 stopni. Przy wielokrotnym rozwijaniu płytkę po każdej analizie suszy się i ponownie rozwija stosując taką samą fazę ruchomą lub inną. Efektem tego sposobu rozwijania jest zwężenie pasma stężeniowego substancji i związane z tym zwiększenie sprawności układu jak również zwiększenie czułości metody. Po rozwinięciu płytki chromatograficznej i wysuszeniu wizualizacje plamek na warstwie chromatograficznej można dokonać m.in. metodami fizycznymi, chemicznymi lub biologicznymi. Do metod fizycznych zaliczamy fotometrie absorpcyjną, fluorescencje, fosforescencje (w przypadku substancji znakowanych izotopami promieniotwórczymi) oraz metody radiometryczne. Metody te nie powodują uszkodzenia próbki co ma istotne znaczenie jeśli stosuje się chromatografie cienkowarstwową do celów preparatywnych. Do wizualizacji plamek można także wykorzystać metody chemiczne. Wówczas rozdzielane substancje przeprowadza się w substancje barwne stosując do tego celu reagenty chemiczne, które ulegają reakcji z wybranymi grupami funkcyjnymi. Stosunkowo często stosowanym wywoływaczem jest stężony kwas siarkowy. Proces wywoływania polega na spalaniu substancji organicznych i pojawianiu się ciemnych plam na warstwie chromatograficznej. Inne popularne wywoływacze zostały zamieszczone w tabeli 4. Natomiast biologiczne metody wywoływania chromatogramów mają zastosowanie w badaniach substancji czynnych, występujących w żywych ustrojach, np. enzymów, koenzymów, aktywatorów i inhibitorów enzymatycznych. Na przykład w badaniach przemian enzymatycznych nanosi się badany materiał na bibułę i rozpyla roztwór preparatu enzymatycznego. Inkubację przeprowadza się w termostacie w temp C, a po jej zakończeniu, rozwinięciu chromatogramu i wywołaniu właściwym testem, identyfikuje się produkty reakcji enzymatycznej.

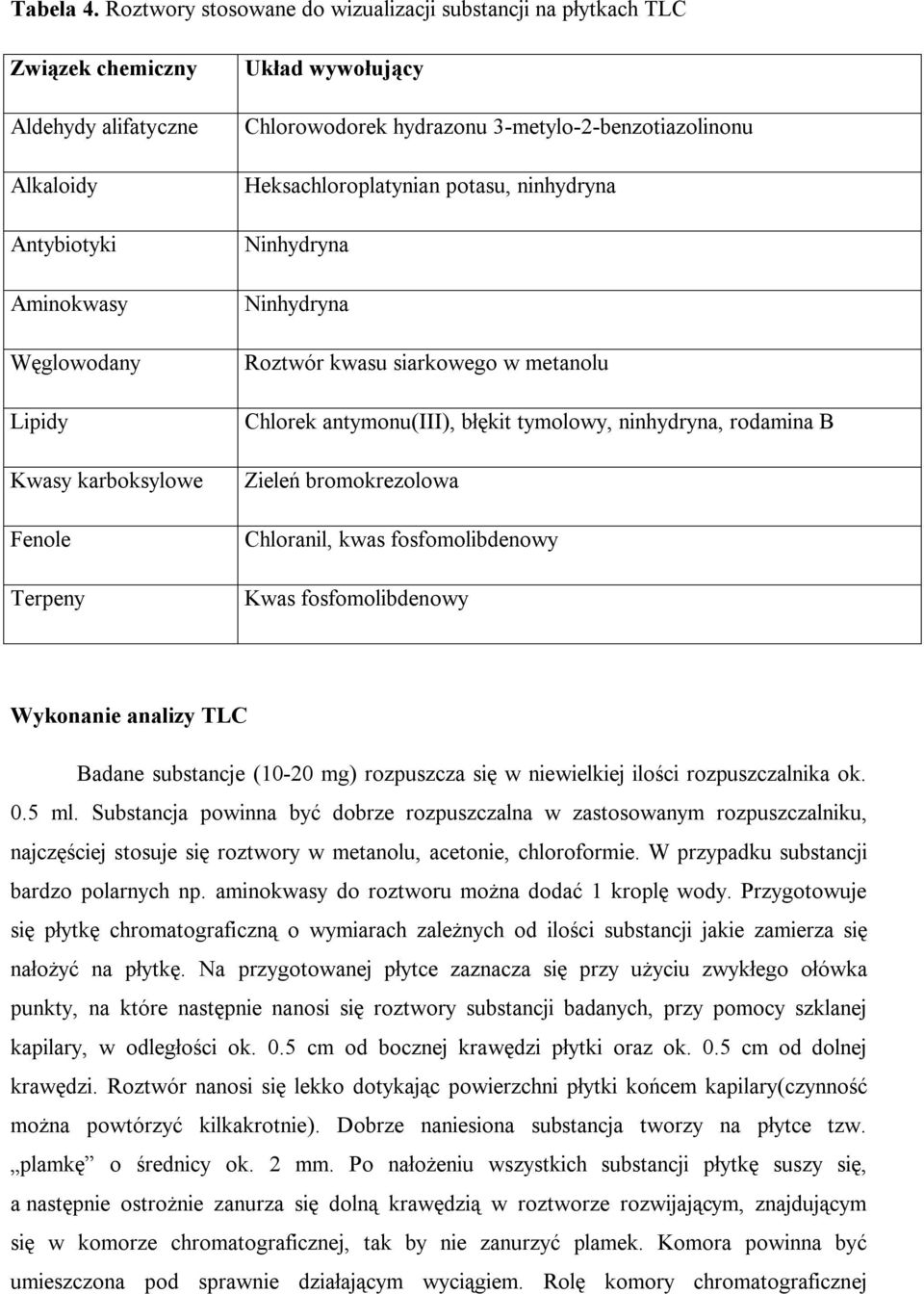

10 Tabela 4. Roztwory stosowane do wizualizacji substancji na płytkach TLC Związek chemiczny Aldehydy alifatyczne Alkaloidy Antybiotyki Aminokwasy Węglowodany Lipidy Kwasy karboksylowe Fenole Terpeny Układ wywołujący Chlorowodorek hydrazonu 3-metylo-2-benzotiazolinonu Heksachloroplatynian potasu, ninhydryna Ninhydryna Ninhydryna Roztwór kwasu siarkowego w metanolu Chlorek antymonu(iii), błękit tymolowy, ninhydryna, rodamina B Zieleń bromokrezolowa Chloranil, kwas fosfomolibdenowy Kwas fosfomolibdenowy Wykonanie analizy TLC Badane substancje (10-20 mg) rozpuszcza się w niewielkiej ilości rozpuszczalnika ok. 0.5 ml. Substancja powinna być dobrze rozpuszczalna w zastosowanym rozpuszczalniku, najczęściej stosuje się roztwory w metanolu, acetonie, chloroformie. W przypadku substancji bardzo polarnych np. aminokwasy do roztworu można dodać 1 kroplę wody. Przygotowuje się płytkę chromatograficzną o wymiarach zależnych od ilości substancji jakie zamierza się nałożyć na płytkę. Na przygotowanej płytce zaznacza się przy użyciu zwykłego ołówka punkty, na które następnie nanosi się roztwory substancji badanych, przy pomocy szklanej kapilary, w odległości ok. 0.5 cm od bocznej krawędzi płytki oraz ok. 0.5 cm od dolnej krawędzi. Roztwór nanosi się lekko dotykając powierzchni płytki końcem kapilary(czynność można powtórzyć kilkakrotnie). Dobrze naniesiona substancja tworzy na płytce tzw. plamkę o średnicy ok. 2 mm. Po nałożeniu wszystkich substancji płytkę suszy się, a następnie ostrożnie zanurza się dolną krawędzią w roztworze rozwijającym, znajdującym się w komorze chromatograficznej, tak by nie zanurzyć plamek. Komora powinna być umieszczona pod sprawnie działającym wyciągiem. Rolę komory chromatograficznej

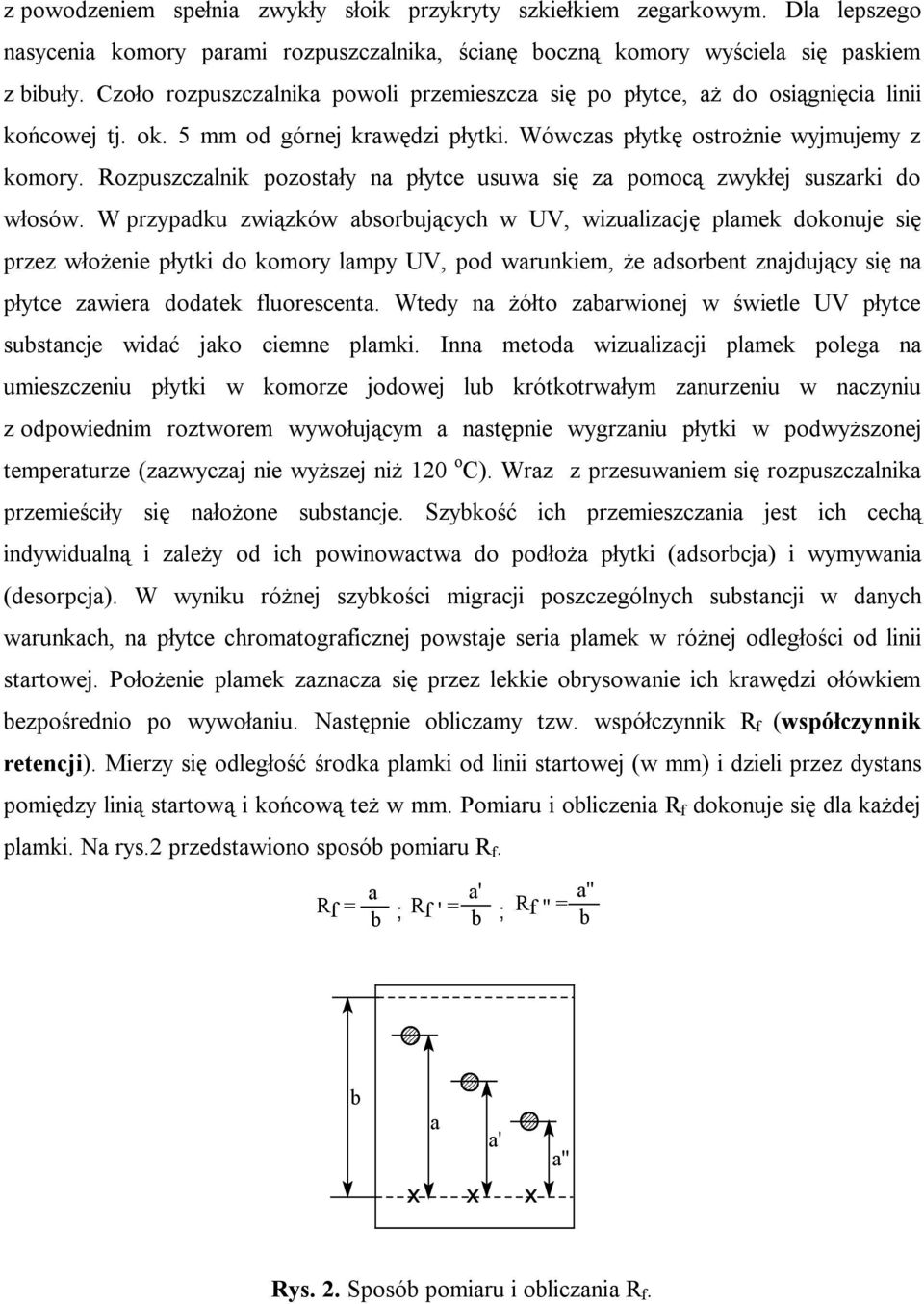

11 z powodzeniem spełnia zwykły słoik przykryty szkiełkiem zegarkowym. Dla lepszego nasycenia komory parami rozpuszczalnika, ścianę boczną komory wyściela się paskiem z bibuły. Czoło rozpuszczalnika powoli przemieszcza się po płytce, aż do osiągnięcia linii końcowej tj. ok. 5 mm od górnej krawędzi płytki. Wówczas płytkę ostrożnie wyjmujemy z komory. Rozpuszczalnik pozostały na płytce usuwa się za pomocą zwykłej suszarki do włosów. W przypadku związków absorbujących w UV, wizualizację plamek dokonuje się przez włożenie płytki do komory lampy UV, pod warunkiem, że adsorbent znajdujący się na płytce zawiera dodatek fluorescenta. Wtedy na żółto zabarwionej w świetle UV płytce substancje widać jako ciemne plamki. Inna metoda wizualizacji plamek polega na umieszczeniu płytki w komorze jodowej lub krótkotrwałym zanurzeniu w naczyniu z odpowiednim roztworem wywołującym a następnie wygrzaniu płytki w podwyższonej temperaturze (zazwyczaj nie wyższej niż 120 o C). Wraz z przesuwaniem się rozpuszczalnika przemieściły się nałożone substancje. Szybkość ich przemieszczania jest ich cechą indywidualną i zależy od ich powinowactwa do podłoża płytki (adsorbcja) i wymywania (desorpcja). W wyniku różnej szybkości migracji poszczególnych substancji w danych warunkach, na płytce chromatograficznej powstaje seria plamek w różnej odległości od linii startowej. Położenie plamek zaznacza się przez lekkie obrysowanie ich krawędzi ołówkiem bezpośrednio po wywołaniu. Następnie obliczamy tzw. współczynnik R f (współczynnik retencji). Mierzy się odległość środka plamki od linii startowej (w mm) i dzieli przez dystans pomiędzy linią startową i końcową też w mm. Pomiaru i obliczenia R f dokonuje się dla każdej plamki. Na rys.2 przedstawiono sposób pomiaru R f. Rf = a b a' ; Rf ' = b ; a'' Rf '' = b b a a' x x x a'' Rys. 2. Sposób pomiaru i obliczania R f.

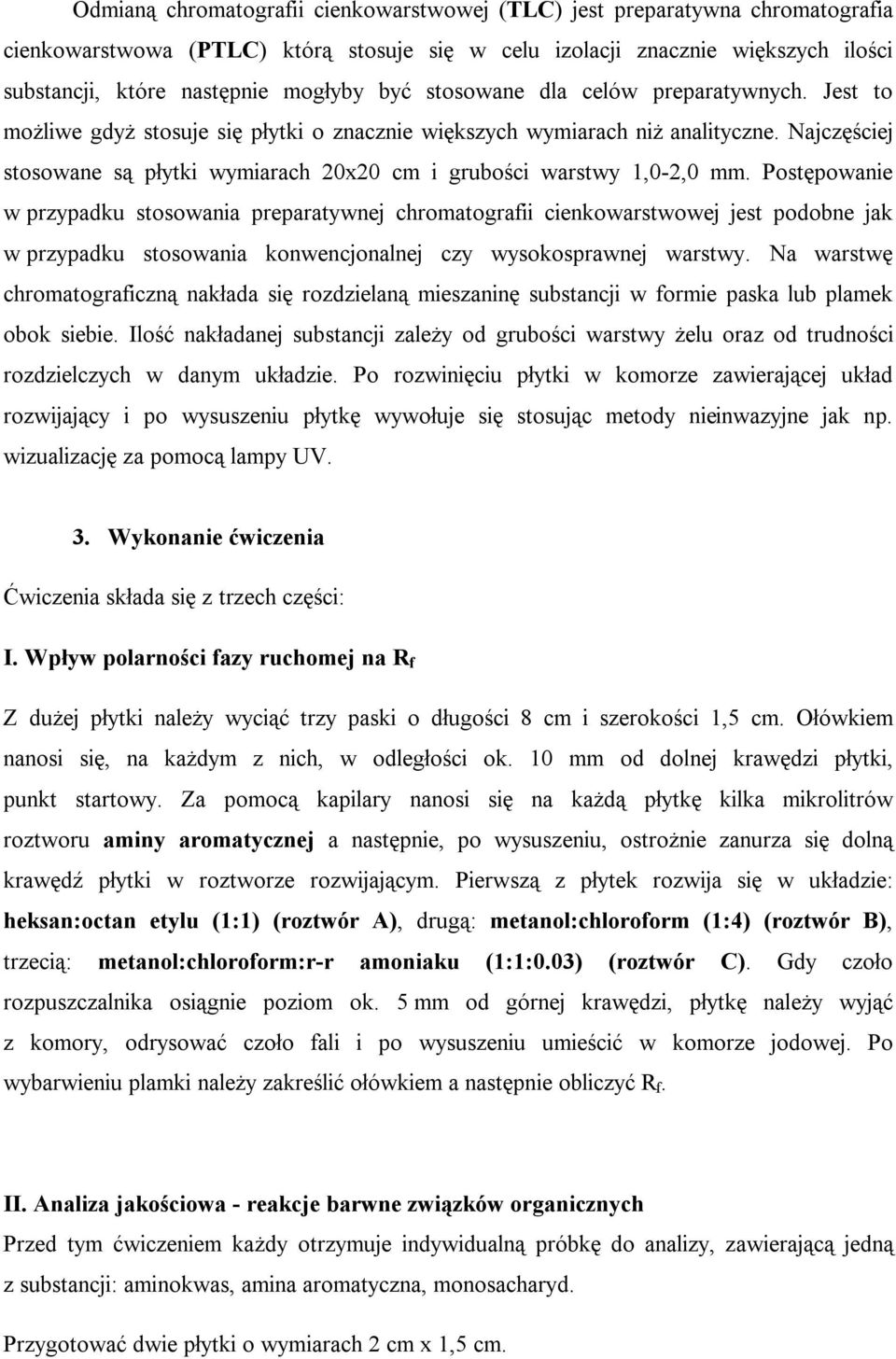

12 dmianą chromatografii cienkowarstwowej (TLC) jest preparatywna chromatografia cienkowarstwowa (PTLC) którą stosuje się w celu izolacji znacznie większych ilości substancji, które następnie mogłyby być stosowane dla celów preparatywnych. Jest to możliwe gdyż stosuje się płytki o znacznie większych wymiarach niż analityczne. Najczęściej stosowane są płytki wymiarach 20x20 cm i grubości warstwy 1,0-2,0 mm. Postępowanie w przypadku stosowania preparatywnej chromatografii cienkowarstwowej jest podobne jak w przypadku stosowania konwencjonalnej czy wysokosprawnej warstwy. Na warstwę chromatograficzną nakłada się rozdzielaną mieszaninę substancji w formie paska lub plamek obok siebie. Ilość nakładanej substancji zależy od grubości warstwy żelu oraz od trudności rozdzielczych w danym układzie. Po rozwinięciu płytki w komorze zawierającej układ rozwijający i po wysuszeniu płytkę wywołuje się stosując metody nieinwazyjne jak np. wizualizację za pomocą lampy UV. 3. Wykonanie ćwiczenia Ćwiczenia składa się z trzech części: I. Wpływ polarności fazy ruchomej na R f Z dużej płytki należy wyciąć trzy paski o długości 8 cm i szerokości 1,5 cm. łówkiem nanosi się, na każdym z nich, w odległości ok. 10 mm od dolnej krawędzi płytki, punkt startowy. Za pomocą kapilary nanosi się na każdą płytkę kilka mikrolitrów roztworu aminy aromatycznej a następnie, po wysuszeniu, ostrożnie zanurza się dolną krawędź płytki w roztworze rozwijającym. Pierwszą z płytek rozwija się w układzie: heksan:octan etylu (1:1) (roztwór A), drugą: metanol:chloroform (1:4) (roztwór B), trzecią: metanol:chloroform:r-r amoniaku (1:1:0.03) (roztwór C). Gdy czoło rozpuszczalnika osiągnie poziom ok. 5 mm od górnej krawędzi, płytkę należy wyjąć z komory, odrysować czoło fali i po wysuszeniu umieścić w komorze jodowej. Po wybarwieniu plamki należy zakreślić ołówkiem a następnie obliczyć R f. II. Analiza jakościowa - reakcje barwne związków organicznych Przed tym ćwiczeniem każdy otrzymuje indywidualną próbkę do analizy, zawierającą jedną z substancji: aminokwas, amina aromatyczna, monosacharyd. Przygotować dwie płytki o wymiarach 2 cm x 1,5 cm.

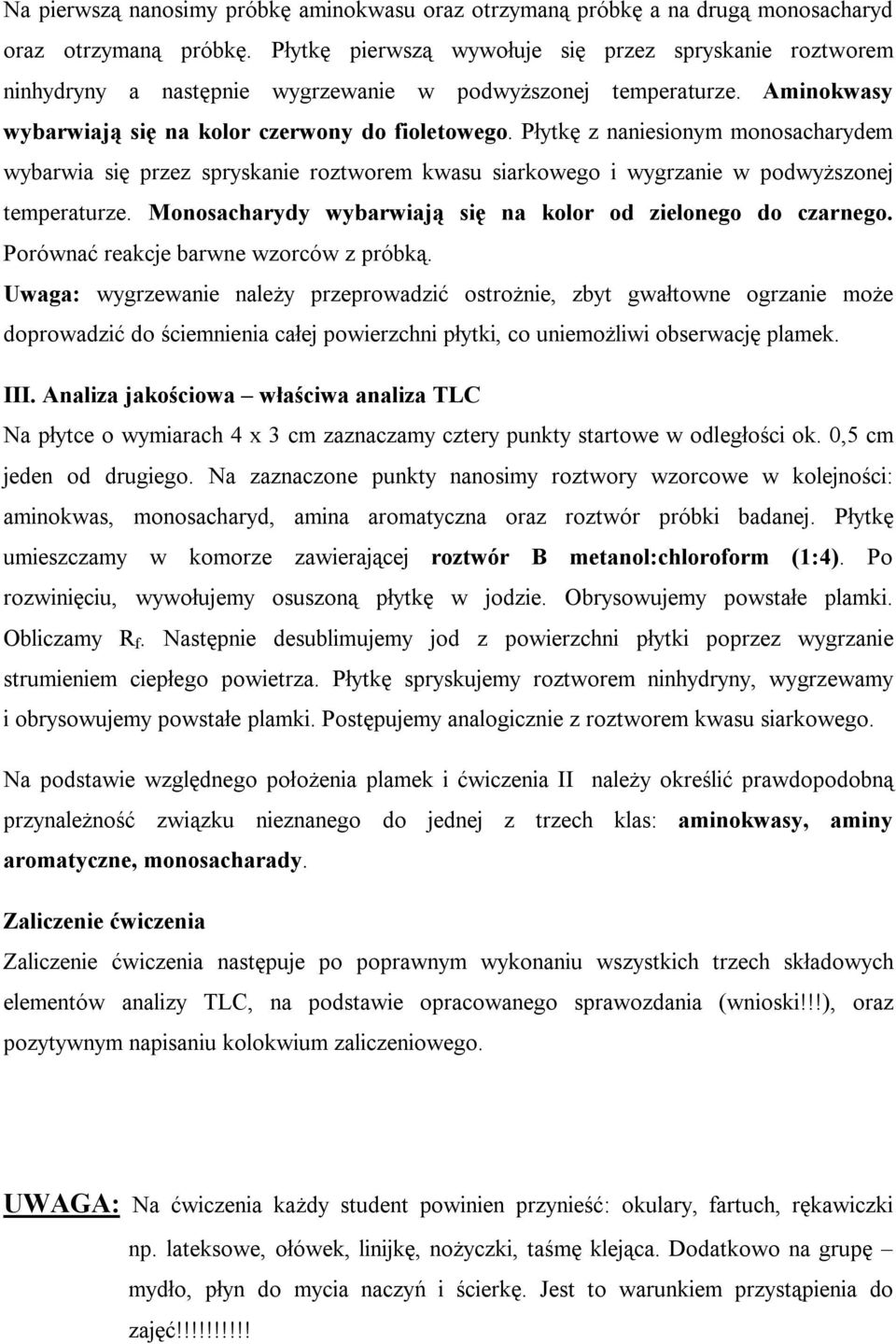

13 Na pierwszą nanosimy próbkę aminokwasu oraz otrzymaną próbkę a na drugą monosacharyd oraz otrzymaną próbkę. Płytkę pierwszą wywołuje się przez spryskanie roztworem ninhydryny a następnie wygrzewanie w podwyższonej temperaturze. Aminokwasy wybarwiają się na kolor czerwony do fioletowego. Płytkę z naniesionym monosacharydem wybarwia się przez spryskanie roztworem kwasu siarkowego i wygrzanie w podwyższonej temperaturze. Monosacharydy wybarwiają się na kolor od zielonego do czarnego. Porównać reakcje barwne wzorców z próbką. Uwaga: wygrzewanie należy przeprowadzić ostrożnie, zbyt gwałtowne ogrzanie może doprowadzić do ściemnienia całej powierzchni płytki, co uniemożliwi obserwację plamek. III. Analiza jakościowa właściwa analiza TLC Na płytce o wymiarach 4 x 3 cm zaznaczamy cztery punkty startowe w odległości ok. 0,5 cm jeden od drugiego. Na zaznaczone punkty nanosimy roztwory wzorcowe w kolejności: aminokwas, monosacharyd, amina aromatyczna oraz roztwór próbki badanej. Płytkę umieszczamy w komorze zawierającej roztwór B metanol:chloroform (1:4). Po rozwinięciu, wywołujemy osuszoną płytkę w jodzie. brysowujemy powstałe plamki. bliczamy R f. Następnie desublimujemy jod z powierzchni płytki poprzez wygrzanie strumieniem ciepłego powietrza. Płytkę spryskujemy roztworem ninhydryny, wygrzewamy i obrysowujemy powstałe plamki. Postępujemy analogicznie z roztworem kwasu siarkowego. Na podstawie względnego położenia plamek i ćwiczenia II należy określić prawdopodobną przynależność związku nieznanego do jednej z trzech klas: aminokwasy, aminy aromatyczne, monosacharady. Zaliczenie ćwiczenia Zaliczenie ćwiczenia następuje po poprawnym wykonaniu wszystkich trzech składowych elementów analizy TLC, na podstawie opracowanego sprawozdania (wnioski!!!), oraz pozytywnym napisaniu kolokwium zaliczeniowego. UWAGA: Na ćwiczenia każdy student powinien przynieść: okulary, fartuch, rękawiczki np. lateksowe, ołówek, linijkę, nożyczki, taśmę klejąca. Dodatkowo na grupę mydło, płyn do mycia naczyń i ścierkę. Jest to warunkiem przystąpienia do zajęć!!!!!!!!!!

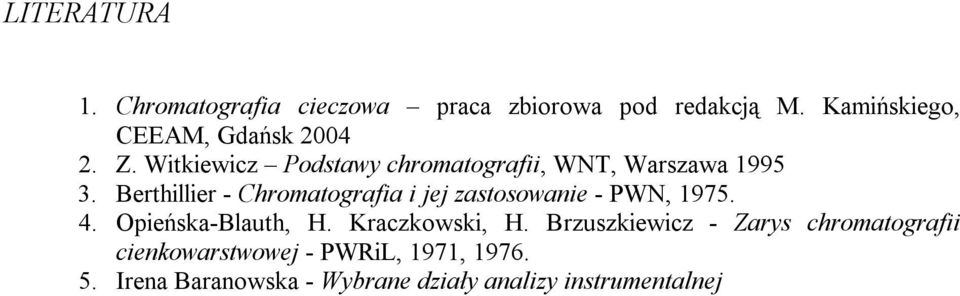

14 LITERATURA 1. Chromatografia cieczowa praca zbiorowa pod redakcją M. Kamińskiego, CEEAM, Gdańsk Z. Witkiewicz Podstawy chromatografii, WNT, Warszawa Berthillier - Chromatografia i jej zastosowanie - PWN, pieńska-blauth, H. Kraczkowski, H. Brzuszkiewicz - Zarys chromatografii cienkowarstwowej - PWRiL, 1971, Irena Baranowska - Wybrane działy analizy instrumentalnej
