1 EGZ. IV PROJEKT TYMCZASOWEJ ORGANIZACJI RUCHU WPROWADZONEJ NA CZAS PROWADZENIA ROBÓT BUDOWLANYCH NA ODCINKU DROGI POWIATOWEJ NR 1194K NA ODCINKU: GRANICA WOJ. - KSIĄŻ WIELKI KOZŁÓW- SŁABOSZÓW NA DŁ. 14,100KM WRAZ Z REMONTEM OBIEKTU MOSTOWEGO OD KM DO KM TEMAT: Przebudowa drogi powiatowej nr 1194K relacji Gr. woj. -Kozłów Książ Wielki Słaboszów na długości 14,10km, odcinek od km do km oraz o Remont obiektu mostowego od km do km DATA: r. INWESTOR OPRACOWAŁ: POWIAT MIECHOWSKI REPREZENTOWANY PRZEZ Zarząd Dróg Powiatowych w Miechowie Warszawska Miechów MTINWEST Marcin Tompolski

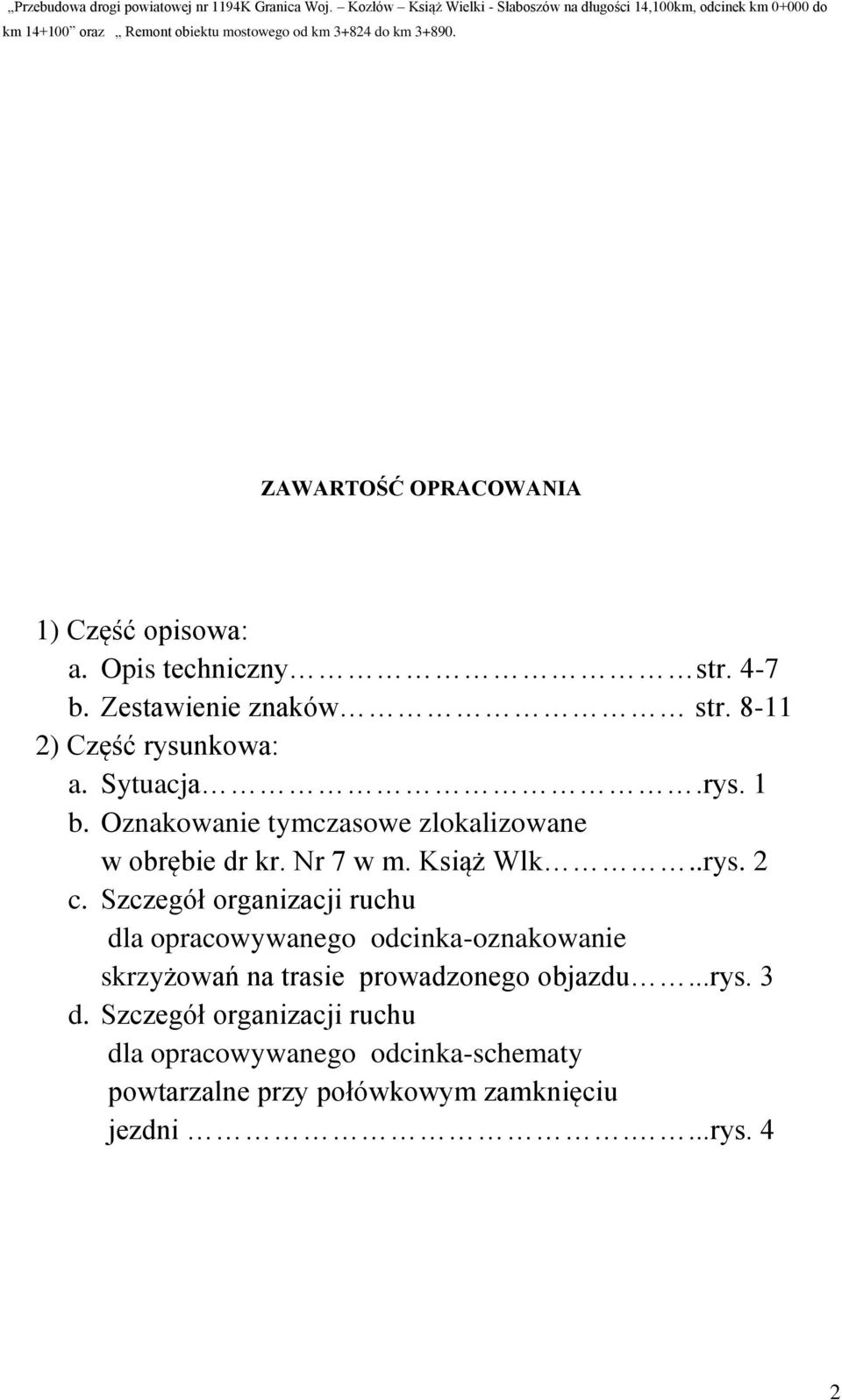

2 ZAWARTOŚĆ OPRACOWANIA 1) Część opisowa: a. Opis techniczny str. 4-7 b. Zestawienie znaków str ) Część rysunkowa: a. Sytuacja.rys. 1 b. Oznakowanie tymczasowe zlokalizowane w obrębie dr kr. Nr 7 w m. Książ Wlk..rys. 2 c. Szczegół organizacji ruchu dla opracowywanego odcinka-oznakowanie skrzyżowań na trasie prowadzonego objazdu...rys. 3 d. Szczegół organizacji ruchu dla opracowywanego odcinka-schematy powtarzalne przy połówkowym zamknięciu jezdni....rys. 4 2

3 OPIS TECHNICZNY Projekt tymczasowej organizacji ruchu określa zakres ograniczenia ruchu oraz sposób oznakowania i zabezpieczenia miejsc robót w pasie drogowym przy wykonywaniu planowanej inwestycji tj. Przebudowa drogi powiatowej nr 1194K Granica Woj. Kozłów Książ Wielki - Słaboszów na długości 14,100km, odcinek km do km oraz o Remont obiektu mostowego od km do km j w k PODSTAWA OPRACOWANIA Ustawa z dnia r. - Prawo o ruchu drogowym / Dz.U. z 2005r. Nr 108, poz.908 z późniejszymi zmianami/ Ustawa z dnia r. o drogach publicznych /t. jednolity Dz.U. z 2007r. Nr 19, poz. 115 z późniejszymi zmianami / Rozporządzenie Ministra Infrastruktury z dnia r. W sprawie szczegółowych warunków zarządzania ruchem na drogach publicznych oraz wykonywania nadzoru nad tym zarządzaniem / Dz.U. z 2003r. Nr 177, poz / Rozporządzenie Ministra Infrastruktury i Spraw Wewnętrznych i Administracji z dnia w sprawie znaków i sygnałów drogowych /Dz.U. 2002r. Nr 170 poz z póz. zmianami / Rozporządzenie MT i GM z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie /Dz. U. nr 43 poz. 430 / Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach /Dz. U. z 2003r. Nr 220 poz z późn. zmianami / Zlecenie Zarządu Dróg Powiatowych w Miechowie. 3

4 2. CEL I ZAKRES OPRACOWANIA Celem opracowania jest wykonanie projektu czasowej zmiany organizacji ruchu oraz oznakowania robót budowlanych na czas. Przebudowa drogi powiatowej nr 1194K Granica Woj. Kozłów Książ Wielki - Słaboszów na długości 14,100km, odcinek km do km oraz o Remont obiektu mostowego od km do km Na całość opracowania składa się część opisowa zawierająca ogólne zasady oznakowania i zabezpieczania robót oraz projekt czasowej zmiany organizacji ruchu mający zastosowanie przy ograniczeniu ruchu spowodowane robotami budowlanymi. 3. CHARAKTERYSTYKA WYKONYWANYCH ROBÓT Roboty budowlane polegać będą na: Rozebranie istniejących chodników o złym stanie technicznym wraz z krawężnikami i obrzeżami, Lokalne poszerzenie jezdni o nienormatywnej szerokości, Wyremontowanie miejsc przełomowych w nawierzchni jezdni, Mechaniczne rozebranie fragmentów jezdni poprzez frazowanie, Wzmocnienie fragmentów jezdni poprzez ułożenie warstwy kruszywa łamanego, Skropienie istniejącej nawierzchni asfaltem upłynnionym Wykonanie w-wy wiążącej z mieszanki mineralno-bitumicznej śr. gr. 4cm Wykonanie w-wy ścieralnej z betonu asfaltowego ścisłego gr. 4cm. Utwardzenie poboczy kruszywem łamanym śr. gr. 8cm, Obustronne plantowanie poboczy do wymaganego spadku, Wykonanie remontu przepustu drogowego 2xfi150cm, w m. Bryzdzyń, km 5+683, Wykonanie remontu przepustu drogowego fi100cm, w m. Głogowiany, km , Umocnienie lokalne dna i skarp rowów betonowymi elementami prefabrykowanymi w m. Książ Wielki, Wykonanie remontu ścieków pochodnikowych z wpustami pod chodnikiem w m. Książ Wielki, Ustawienie barier ochronnych sprężystych, Ustawienie poręczy ochronnych dla pieszych, 4

5 Wykonanie wymiany znaków drogowych pionowych, Lokalni wykonanie oznakowania poziomego jezdni, Wykonaniu aktywnego znaku D-6 zasilany energią odnawialną wraz z oświetleniem ostrzegawczym nad przejściem dla pieszych w km w m. Kozłów. Remont obiektu mostowego w m. Kozłów 4. ORGANIZACJA RUCHU 4.1 STAN ISTNIEJĄCY Droga powiatowa nr 1194K relacji Gr. woj. Kozłów Książ Wielki Słaboszów, pełni funkcję drogi zbiorczej w sieci dróg powiatowych i pełni ważną rolę komunikacyjną przenosząc oprócz ruchu lokalnego również ruch tranzytowy w kierunku południowowschodnim. Ze względu na zły stan nawierzchni aktualnie droga 1194K została zakwalifikowana do dróg kategorii C i wymaga wykonania modernizacji. Na nawierzchni drogi występują liczne deformacje i odkształcenia w profilu podłużnym i poprzecznym, ponadto występują liczne spękania i złuszczenia nawierzchni oraz lokalnie miejsca przełomowe. 4.2 STAN PROJEKTOWANY Odcinek remontowany Realizacja robót przewiduje zajęcie połowy szerokości jezdni i pobocza oznakowane znakami A-14, A-12b/c, ograniczenie prędkości do 30km/h znak B-33, wprowadzenie zakazu wyprzedzania znak B-25, skierowanie ruchu pieszych na druga stronę drogi znakami B-41, U- 20c, oznakowanie miejsca robót znakami U-3d, U-20b, zapewnienie dojścia i dojazdu awaryjnego do posesji przyległych do drogi. Długość działki roboczej w terenie zabudowanym max 100m. Poza terenem zabudowanym ze względu na dopuszczalną max. prędkość do 90km/h należy zastosować stopniowanie prędkości co 20km/h tj. 70km/h, 50km/h, 30km/h w odległości znaków 70m. Natomiast max długość działki roboczej wynosi 400m. Oznakowanie działki roboczej w pobliżu skrzyżowań: Za skrzyżowaniem konieczne jest powtórzenie znaków B-33 i B-25. Natomiast na wlocie na drogę objętą robotami drogowymi należy zastosować znak F-6a informujący o prowadzonych robotach na drodze powiatowej nr 1194K. 5

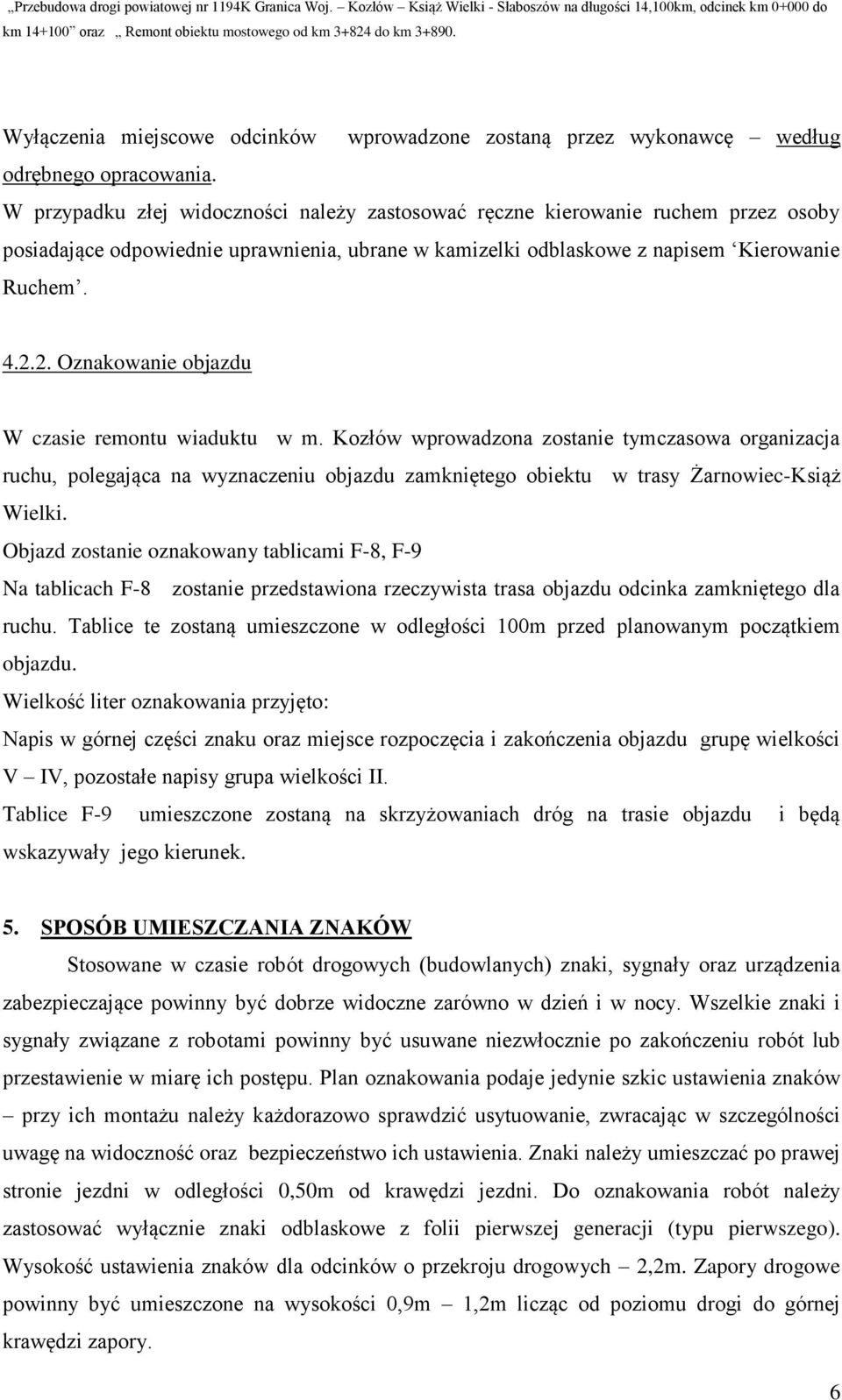

6 Wyłączenia miejscowe odcinków wprowadzone zostaną przez wykonawcę według odrębnego opracowania. W przypadku złej widoczności należy zastosować ręczne kierowanie ruchem przez osoby posiadające odpowiednie uprawnienia, ubrane w kamizelki odblaskowe z napisem Kierowanie Ruchem Oznakowanie objazdu W czasie remontu wiaduktu w m. Kozłów wprowadzona zostanie tymczasowa organizacja ruchu, polegająca na wyznaczeniu objazdu zamkniętego obiektu w trasy Żarnowiec-Książ Wielki. Objazd zostanie oznakowany tablicami F-8, F-9 Na tablicach F-8 zostanie przedstawiona rzeczywista trasa objazdu odcinka zamkniętego dla ruchu. Tablice te zostaną umieszczone w odległości 100m przed planowanym początkiem objazdu. Wielkość liter oznakowania przyjęto: Napis w górnej części znaku oraz miejsce rozpoczęcia i zakończenia objazdu grupę wielkości V IV, pozostałe napisy grupa wielkości II. Tablice F-9 umieszczone zostaną na skrzyżowaniach dróg na trasie objazdu i będą wskazywały jego kierunek. 5. SPOSÓB UMIESZCZANIA ZNAKÓW Stosowane w czasie robót drogowych (budowlanych) znaki, sygnały oraz urządzenia zabezpieczające powinny być dobrze widoczne zarówno w dzień i w nocy. Wszelkie znaki i sygnały związane z robotami powinny być usuwane niezwłocznie po zakończeniu robót lub przestawienie w miarę ich postępu. Plan oznakowania podaje jedynie szkic ustawienia znaków przy ich montażu należy każdorazowo sprawdzić usytuowanie, zwracając w szczególności uwagę na widoczność oraz bezpieczeństwo ich ustawienia. Znaki należy umieszczać po prawej stronie jezdni w odległości 0,50m od krawędzi jezdni. Do oznakowania robót należy zastosować wyłącznie znaki odblaskowe z folii pierwszej generacji (typu pierwszego). Wysokość ustawienia znaków dla odcinków o przekroju drogowych 2,2m. Zapory drogowe powinny być umieszczone na wysokości 0,9m 1,2m licząc od poziomu drogi do górnej krawędzi zapory. 6

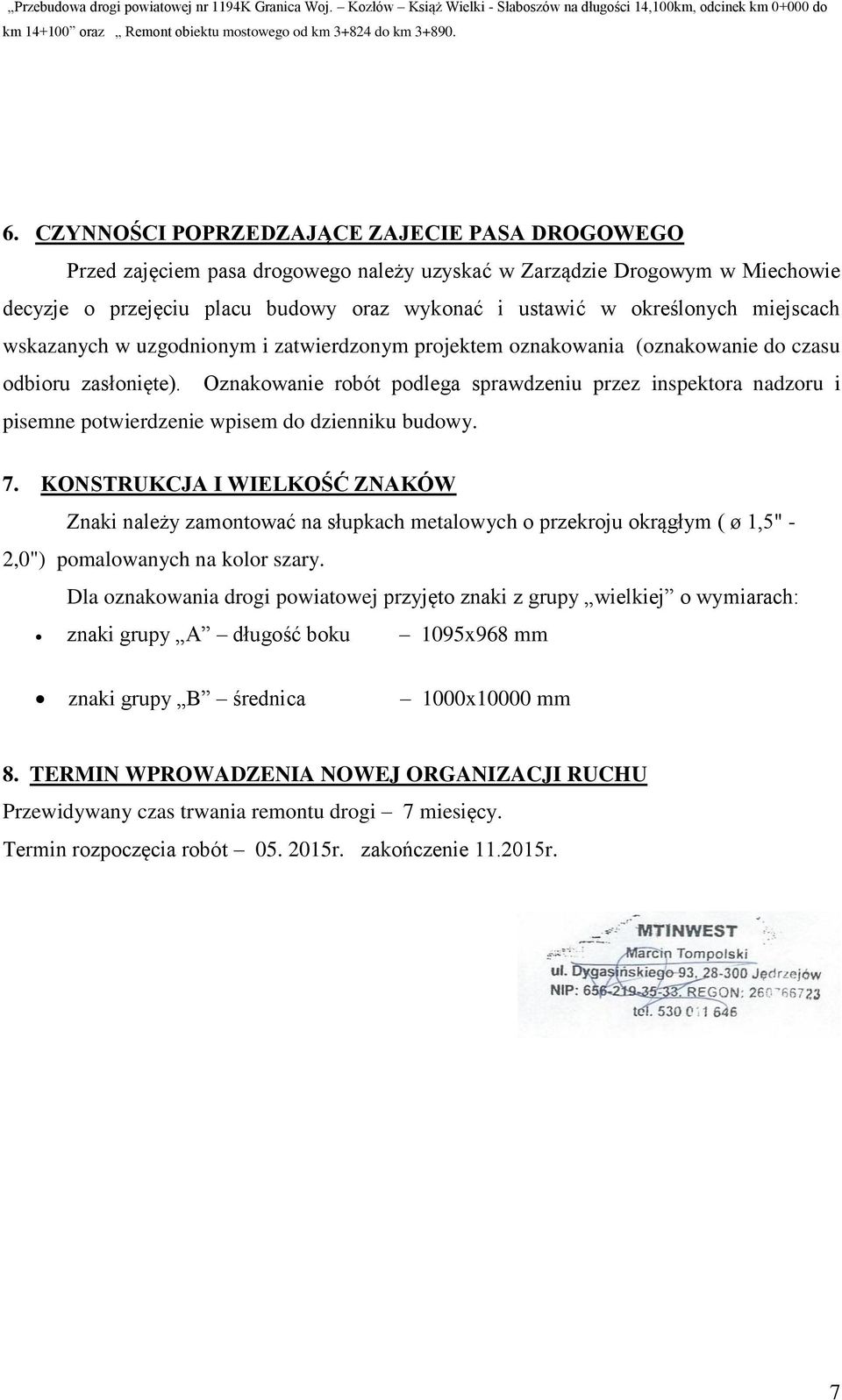

7 6. CZYNNOŚCI POPRZEDZAJĄCE ZAJECIE PASA DROGOWEGO Przed zajęciem pasa drogowego należy uzyskać w Zarządzie Drogowym w Miechowie decyzje o przejęciu placu budowy oraz wykonać i ustawić w określonych miejscach wskazanych w uzgodnionym i zatwierdzonym projektem oznakowania (oznakowanie do czasu odbioru zasłonięte). Oznakowanie robót podlega sprawdzeniu przez inspektora nadzoru i pisemne potwierdzenie wpisem do dzienniku budowy. 7. KONSTRUKCJA I WIELKOŚĆ ZNAKÓW Znaki należy zamontować na słupkach metalowych o przekroju okrągłym ( ø 1,5" - 2,0") pomalowanych na kolor szary. Dla oznakowania drogi powiatowej przyjęto znaki z grupy wielkiej o wymiarach: znaki grupy A długość boku 1095x968 mm znaki grupy B średnica 1000x10000 mm 8. TERMIN WPROWADZENIA NOWEJ ORGANIZACJI RUCHU Przewidywany czas trwania remontu drogi 7 miesięcy. Termin rozpoczęcia robót r. zakończenie r. 7
