1 RZECZPOSPOLITA EGZEMPLARZ ARCHIWALNY OPIS OCHRONNY PL POLSKA WZORU UŻYTKOWEGO Y1 Urząd Patentowy Rzeczypospolitej Polskiej [2\J Numer zgłoszenia: (22) Data zgłoszenia: Intel7: C09J 7/00 A61F 13/02 B65D 77/36 (Ś4) Taśma samoprzylepna zwłaszcza do pakowania, uszczelniania lub osłaniania (43) Zgłoszenie ogłoszono: BUP 17/97 Uprawniony z prawa ochronnego: Cheng-Kang Kao, Taipei, TW (45) o udzieleniu prawa ochronnego ogłoszono: WUP 02/02 Twórca wzoru użytkowego: Kao Cheng-Kang, Taipei, TW o Ph

2 faoi\ OK-I-83/38844 Taśma samoprzylepna zwłaszcza do pakowania, uszczelniania lub osłaniania Przedmiotem wzoru użytkowego jest taśma samoprzylepna zwłaszcza do pakowania, uszczelniania lub osłaniania. Znane są taśmy samoprzylepne, które stały się 5 niezbędne w biurach, przedsiębiorstwach i w podobnych miejscach, gdzie codziennie jest coś pakowane lub mocowane. Taśmy samoprzylepne są również używane do. uszczelniania listów lub kopert, paczek kartonowych itd. 10 przed wilgocią. Znane są taśmy samoprzylepne wykonane poprzez pokrycie powierzchni ciągłej folii z tworzywa sztucznego warstwą kleju, a następnie zwinięcie jej w rolkę. Folia z tworzywa sztucznego, stosowana w dotychczasowych taśmach 15 jest wykonywana z bipolarnego polipropylenu (BOPP). Z takiej folii bipolarnej można wykonać stosunkowo cienką,

3 2 przezroczystą taśmę samoprzylepną ze zwiększoną wytrzymałością na rozciąganie. Wytrzymałość tego typu taśmy samoprzylepnej jest tak dobra, że oderwanie odcinka taśmy gołymi rękami jest niemal niemożliwe i musi być 5 stosowane ostrze tnące lub urządzenie z nożem, żeby odciąć taśmę. Sprawia to, że używanie taśmy samoprzylepnej staje się niewygodne i niebezpieczne. Ponieważ warstwa klejąca ma dużą siłę przyczepności, użytkownik musi zrobić duży wysiłek, żeby ją odkleić, 10 przy czym wydawane są głośne odgłosy przy odklejaniu taśmy. Ponadto, ze względu na dużą siłę przyczepności warstwy kleju, przy odcinaniu taśmy początek taśmy nie może być całkowicie odklejony. Znane są, łatwo odrywalne taśmy samoprzylepne 15 posiadające w równych odstępach trójkątne wcięcia po jednej stronie taśmy ułatwiające odrywanie odcinka taśmy wykonanej z cienkiej folii z tworzywa sztucznego, pokrytej z jednej strony klejem. Jeśli tego typu taśma nie jest odpowiednio przygotowana, na przykład poprzez 20 pokrycie środkiem zapobiegającym przywieraniu lub poprzez osłonięcie brzegu taśmy przed pokryciem warstwą kleju, wcięcia mogą jedynie spowodować, że taśma będzie łatwo rozrywała się w wyniku sił ścinających podczas odrywania w wyniku niewłaściwego przyłożenia siły do taśmy. Tylko 25 dzięki wcięciom na obu krawędziach taśma może odrywać się prawidłowo. Ponadto, taśma samoprzylepna tego typu jest pokryta warstwą kleju po jednej stronie bez dodatkowej

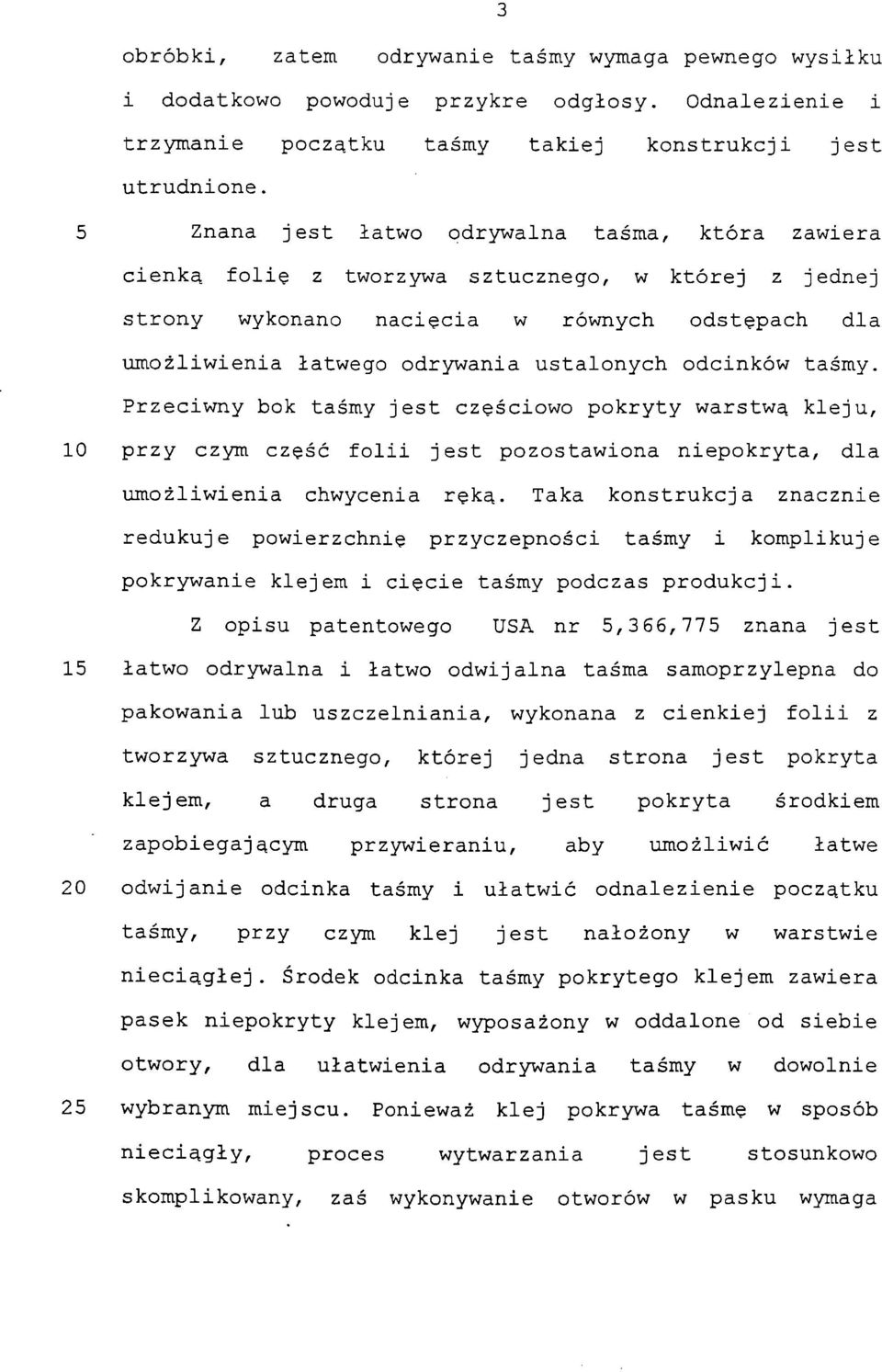

4 3 obróbki, zatem odrywanie taśmy wymaga pewnego wysiłku i dodatkowo powoduje przykre odgłosy. Odnalezienie i trzymanie początku taśmy takiej konstrukcji jest utrudnione. 5 Znana jest łatwo odrywalna taśma, która zawiera cienką folię z tworzywa sztucznego, w której z jednej strony wykonano nacięcia w równych odstępach dla umożliwienia łatwego odrywania ustalonych odcinków taśmy. Przeciwny bok taśmy jest częściowo pokryty warstwą kleju, 0 przy czym część folii jest pozostawiona niepokryta, dla umożliwienia chwycenia ręką. Taka konstrukcja znacznie redukuje powierzchnię przyczepności taśmy i komplikuje pokrywanie klejem i cięcie taśmy podczas produkcji. Z opisu patentowego USA nr 5,3 66,775 znana jest 5 łatwo odrywalna i łatwo odwijalna taśma samoprzylepna do pakowania lub uszczelniania, wykonana z cienkiej folii z tworzywa sztucznego, której jedna strona jest pokryta klejem, a druga strona jest pokryta środkiem zapobiegającym przywieraniu, aby umożliwić łatwe 0 odwijanie odcinka taśmy i ułatwić odnalezienie początku taśmy, przy czym klej jest nałożony w warstwie nieciągłej. Środek odcinka taśmy pokrytego klejem zawiera pasek niepokryty klejem, wyposażony w oddalone od siebie otwory, dla ułatwienia odrywania taśmy w dowolnie 5 wybranym miejscu. Ponieważ klej pokrywa taśmę w sposób nieciągły, proces wytwarzania jest stosunkowo skomplikowany, zaś wykonywanie otworów w pasku wymaga

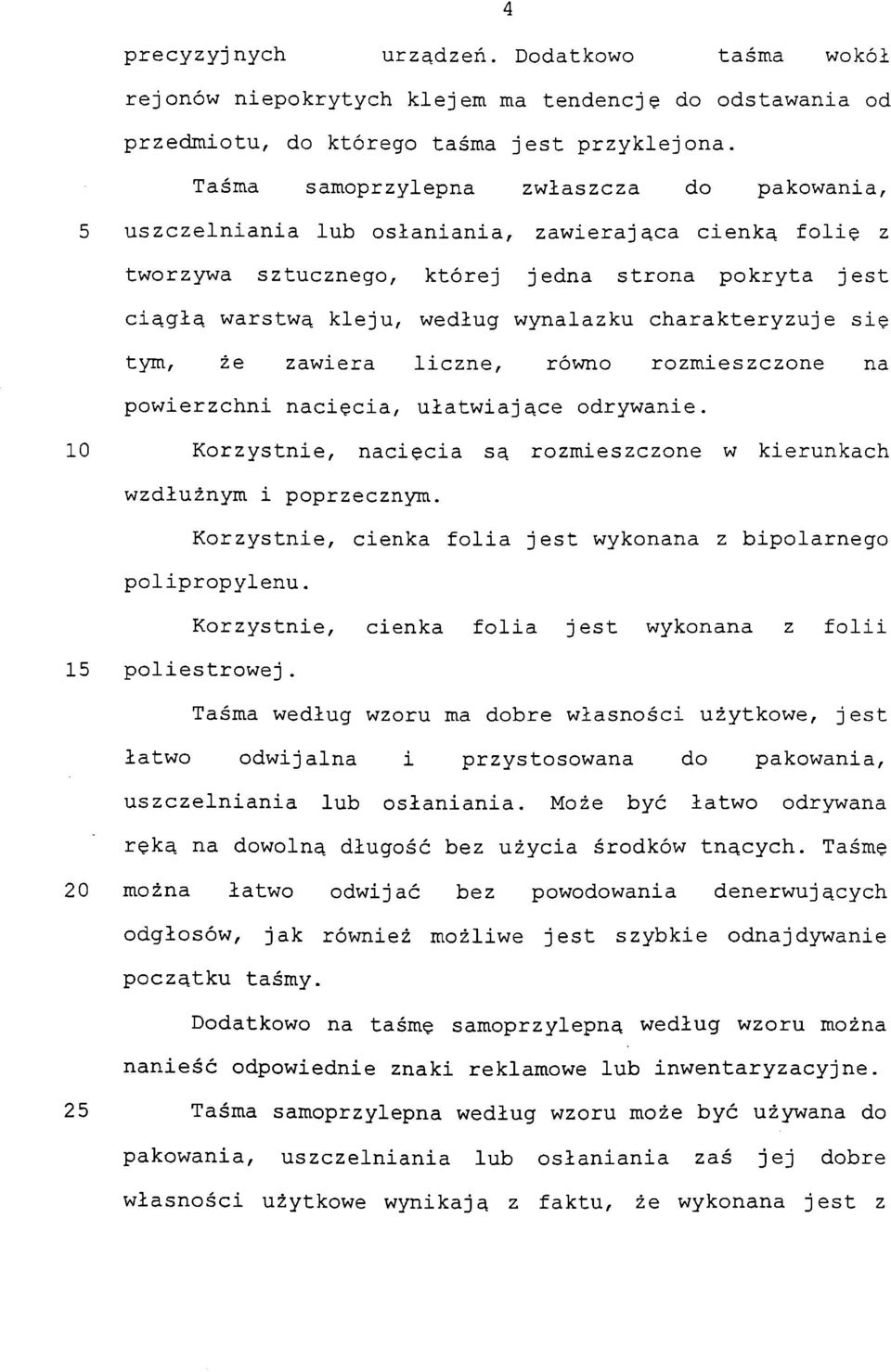

5 4 precyzyjnych urządzeń. Dodatkowo taśma wokół rejonów niepokrytych klejem ma tendencję do odstawania od przedmiotu, do którego taśma jest przyklejona. Taśma samoprzylepna zwłaszcza do pakowania, 5 uszczelniania lub osłaniania, zawierająca cienką folię z tworzywa sztucznego, której jedna strona pokryta jest ciągłą warstwą kleju, według wynalazku charakteryzuje się tym, że zawiera liczne, równo rozmieszczone na powierzchni nacięcia, ułatwiające odrywanie. 0 Korzystnie, nacięcia są rozmieszczone w kierunkach wzdłużnym i poprzecznym. Korzystnie, cienka folia jest wykonana z bipolarnego polipropylenu. Korzystnie, cienka folia jest wykonana z folii 5 poliestrowej. Taśma według wzoru ma dobre własności użytkowe, jest łatwo odwijalna i przystosowana do pakowania, uszczelniania lub osłaniania. Może być łatwo odrywana ręką na dowolną długość bez użycia środków tnących. Taśmę 0 można łatwo odwijać bez powodowania denerwujących odgłosów, jak również możliwe jest szybkie odnajdywanie początku taśmy. Dodatkowo na taśmę samoprzylepną według wzoru można nanieść odpowiednie znaki reklamowe lub inwentaryzacyjne. 5 Taśma samoprzylepna według wzoru może być używana do pakowania, uszczelniania lub osłaniania zaś jej dobre własności użytkowe wynikają z faktu, że wykonana jest z

6 5 cienkiej folii z tworzywa sztucznego z jedną stroną pokrytą klejem o małej przyczepności i zawiera liczne, oddalone jeden od drugiego nacięcia umożliwiające łatwe odrywanie odcinka taśmy o dowolnie wybranej długości. 5 Przedmiot wzoru użytkowego jest przedstawiony na rysunku, na którym fig. 1A przedstawia rolkę łatwo odrywalnej, łatwo odwijalnej taśmy samoprzylepnej, zaś fig. IB przedstawia widok powiększonej części fig. 1A. Fig. 1A i IB przedstawia taśmę wykonaną z ciągłej 0 folii 101, której jedna strona pokryta jest warstwą kleju 102, zaś na jej powierzchni rozmieszczone są rzędy nacięć 104 rozmieszczone w kierunku poprzecznym i wzdłużnym, które są wykonane poprzez ciągłą folię 101 i warstwę kleju 102 dla ułatwienia oderwania odcinka taśmy o 5 wybranej długości. Ponieważ zastosowany jest słaby klej, nie jest konieczne pokrywanie przeciwnej strony taśmy warstwą środka zapobiegającego przywieraniu dla ułatwienia odwijania taśmy bez wywoływania hałasu i dla łatwego znajdywania początku taśmy. 0 Ciągła folia może być wykonana z bipolarnego polipropylenu, poliestru lub innego, odpowiedniego tworzywa sztucznego. Ponieważ jedna strona taśmy jest pokryta warstwą kleju, który po przyklejeniu do przedmiotu mocno 5 przywiera do przedmiotu, więc taśma może zostać oderwana wzdłuż nacięć przez wywarcie sił ścinających. Ponadto, początek odciętej taśmy według niniejszego wynalazku może

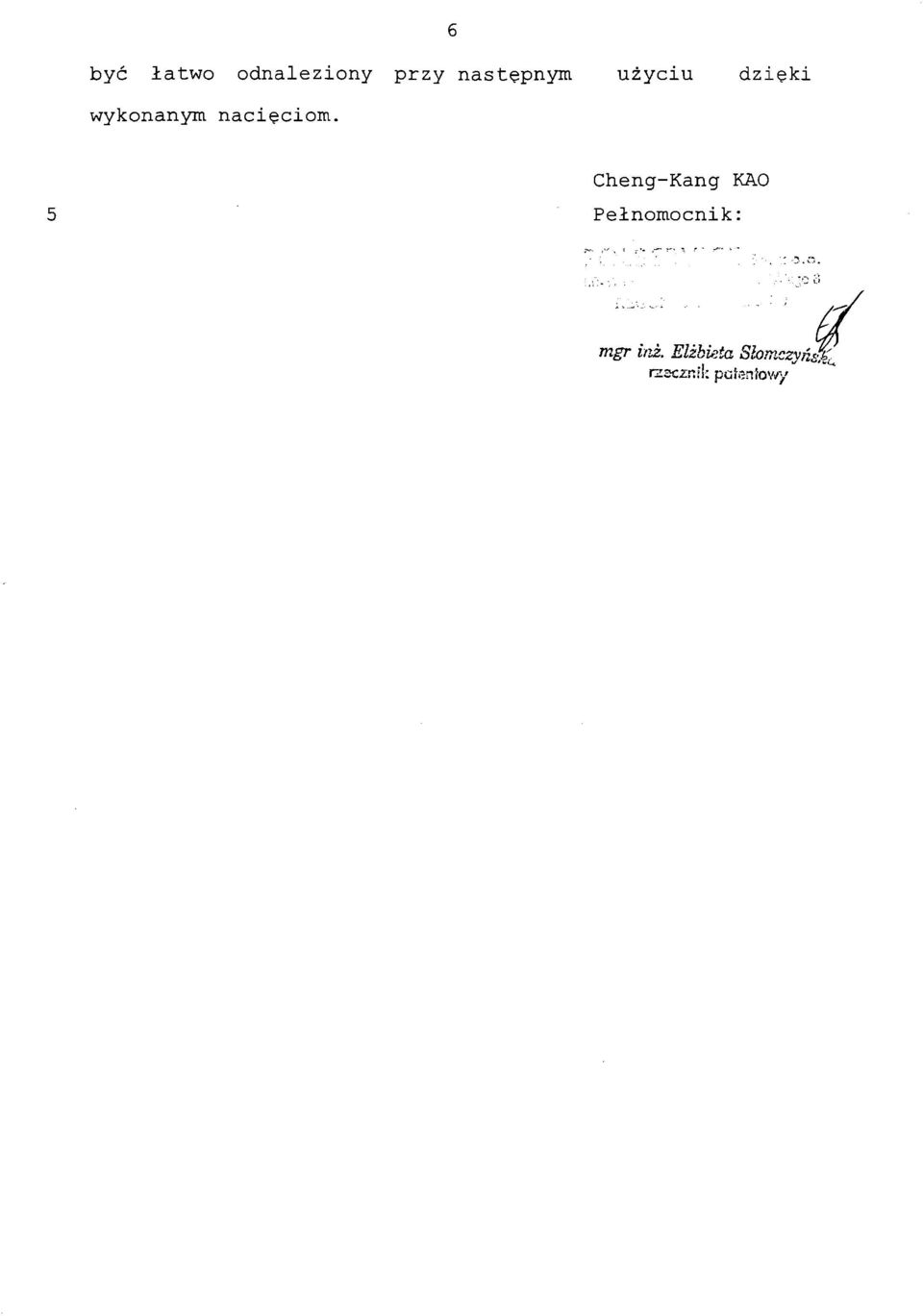

7 6 być łatwo odnaleziony przy następnym użyciu dzięki wykonanym nacięciom. Cheng-Kang KAO Pełnomocnik: mgr inż. Elżbieta Slomczyńs^ rzecznf!; patentowy

8 4oh ą-\\ % 1j OK-I-83/38844 Zastrzeżenia ochronne 1. Taśma samoprzylepna zwłaszcza do pakowania, uszczelniania lub osłaniania, zawierająca cienką folię z tworzywa sztucznego, której jedna strona pokryta jest ciągłą warstwą kleju, znamienna tym, że zawiera liczne, równo rozmieszczone na powierzchni nacięci*?., ułatwiające odrywanie. 2. Taśma według zastrz. 1, znamienna tym, że nacięcia są rozmieszczone w kierunkach wzdłużnym i poprzecznym. 3. Taśma według zastrz. 1, znamienna tym, że cienka folia jest wykonana z bipolarnego polipropylenu. 4. Taśma według zastrz.1, znamienna tym, że cienka folia jest wykonana z folii poliestrowej. Cheng-Kang KAO Pełnomocnik: mgr inż. Ewa\Balińska RZECZNIK PATENTOWY

9 '/Ó-Q/V 5*Jo2f Fig. 1A Fig. IB ' ';; mgri/zż. Elżbieta Shmczyńak OK-I-83/38844 rz<xzr.:k pafertfowy *""a
