1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: EGZEMPLARZ ARCHIWALNY (19) PL rl (11)62462 (13) Y1 (51) Int.CI. G09F 7/04 ( ) (54) Wieszak do zawieszania plansz (43) Zgłoszenie ogłoszono: BUP 26/04 (73) Uprawniony z prawa ochronnego: Politechnika Warszawska, Warszawa, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 07/06 (72) Twórca(y)wzoru użytkowego: Antoni Latuszek, Warszawa, PL CM CO ^- CM CO

2 1UH5 $mqm(o2j Wieszak do zawieszania plansz Przedmiotem wzoru użytkowego jest wieszak do zawieszania plansz na tablicach reklamowych lub konferencyjnych. W trakcie konferencji lub wystaw plansza reklamowa lub plansze o charakterze posterów konferencyjnych muszą być zamocowane na boksie wystawowym lub na tablicy. Najczęściej mocowanie takie odbywa się przez umieszczenie planszy (posteru) w ramce lub przez użycie taśm obustronnie przylepnych lub przez zamocowanie sznurka do zawieszania na haczyku. Wszystkie te sposoby są kłopotliwe w montażu a ponadto pogarszają wygląd prezentowanej planszy. Istota rozwiązania według wzoru użytkowego jest taka konstrukcja wieszaka do zawieszania plansz, która oparta jest na wykorzystaniu pól magnetycznych. Wieszak według wzoru użytkowego składa się z metalowej płytki mocującej, do powierzchni której, w linii pionowej, przyłożone są magnesy płaskie, z których każdy jest wbudowany w metalowy pierścień. Magnesy płaskie są parami zwrócone do powierzchni metalowej płytki mocującej odwrotnymi względem siebie biegunami, tzn. jeśli jeden magnes przylega do płytki biegunem S, to kolejny magnes przylega do płytki biegunem N. Metalowa płytka mocująca na stronie przeciwnej niż ta, na której zamontowane są magnesy, posiada naklejoną i zabezpieczoną taśmę dwustronnie przylepną. Po oderwaniu zabezpieczenia płytkę przykleja się do tylnej powierzchni planszy. Integralną częścią wieszaka jest płaska listwa, która po przyłożeniu do

3 2 magnesów płaskich zamyka pole magnetyczne. Siły powstające pomiędzy metalową płytką mocującą a płaską listwą poprzez wytworzone za pośrednictwem magnesów płaskich pole magnetyczne, są tak silne, że po zagięciu końca listwy i zawieszeniu wieszaka wraz z planszą na górnej krawędzi tablicy czy boksu, można w ten sposób zawiesić ciężar sięgający nawet kilkudziesięciu kilogramów. Płaska listwa może być wykonana ze stali lub z aluminium, przy czym w tym drugim przypadku należy do listwy, w miejscu jej zetknięcia z metalową płytką mocującą zamocować płaską stalową płytkę. Ciężar takiej listwy jest wówczas trzykrotnie mniejszy od listwy stalowej a ponadto górny koniec listwy wykonanej z aluminium łatwo ulega zgięciu. Korzystnie jest jeśli w poprzek listwy wykonane są perforacje ułatwiające zgięcie listwy. Jeśli perforacji jest kilka ułatwia to dobór miejsca zagięcia listwy w zależności od potrzeb. Metalowa płytka mocująca może być dodatkowo zaopatrzona w występ na swej górnej krawędzi. Występ ten pełni dodatkową funkcję zabezpieczającą przed przesuwaniem się plakatu wraz z płytką w dół. Do zawieszania plakatów można stosować jeden wieszak umieszczony centralnie na planszy lub kilka wieszaków mocowanych w pewnych odległościach od siebie. przedstawia Przedmiot wzoru został przedstawiony na rysunku, na którym fig. 1 widok płaskiej listwy wraz z perforacją fig. 2 przedstawia widok metalowej płytki mocującej od strony magnesów, fig. 3 - widok metalowej płytki mocującej od strony taśmy dwustronnie przylepnej a fig. wieszaka wraz z plakatem i tablicą informacyjną 4 - widok z boku Wieszak według wzoru składa się z metalowej płytki mocującej 3 posiadającej na górnej krawędzi występ zabezpieczający 7 oraz dwa magnesy płaskie 5 i 5^ ułożone w linii pionowej i umieszczone w pierścieniach 6 i_6\ Magnesy płaskie 5 i 5^ przyłożone są do płytki 3 odwrotnymi biegunami. Na drugiej powierzchni metalowej płytki mocującej 3 przyklejona jest taśma dwustronnie przylepna 8, której jedna strona po zerwaniu zabezpieczenia przyklejana jest do plakatu 4. Metalowa płytka mocująca przyłożona jest swą stroną zaopatrzoną w magnesy do płaskiej listwy 1 wykonanej z aluminium w miejscu zamocowania na listwie 1 stalowej płytki 2. Górny koniec listwy 1 posiada perforację 9^ Listwę 1 zagina się w miejscu perforacji i tablicy trwa kilka minut a zawieszenie jest trwałe i zawiesza na tablicy 10. Całość montażu plakatu do estetyczne. RZECZ^m^PATENTOWY mgr inz. Joarina^chen^ka Warszawa

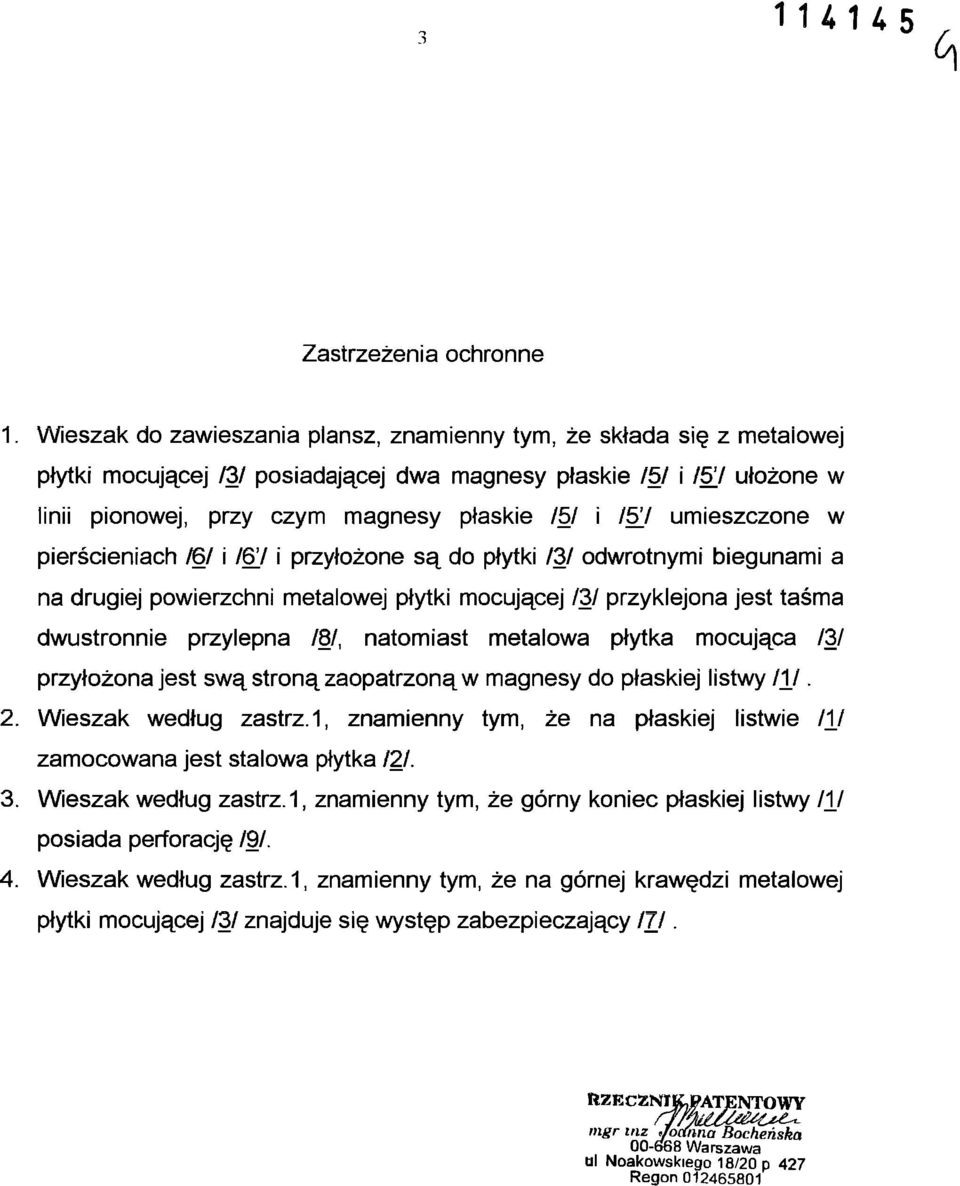

4 1UU5 Zastrzeżenia ochronne 1. Wieszak do zawieszania plansz, znamienny tym, że składa się z metalowej płytki mocującej /3/ posiadającej dwa magnesy płaskie 151 i /57 ułożone w linii pionowej, przy czym magnesy płaskie 151 i /57 umieszczone w pierścieniach 16/ i /67 i przyłożone są do płytki /3/ odwrotnymi biegunami a na drugiej powierzchni metalowej płytki mocującej 121 przyklejona jest taśma dwustronnie przylepna /8/, natomiast metalowa płytka mocująca /3/ przyłożona jest swą stroną zaopatrzoną w magnesy do płaskiej listwy IV. 2. Wieszak według zastrz.1, znamienny tym, że na płaskiej listwie IV zamocowana jest stalowa płytka Wieszak według zastrz.1, znamienny tym, że górny koniec płaskiej listwy IV posiada perforację /9/. 4. Wieszak według zastrz.1, znamienny tym, że na górnej krawędzi metalowej płytki mocującej 131 znajduje się występ zabezpieczający llj. ftzecfcnii^atjentowy mgr inz Joanna Bocheńska Warszawa

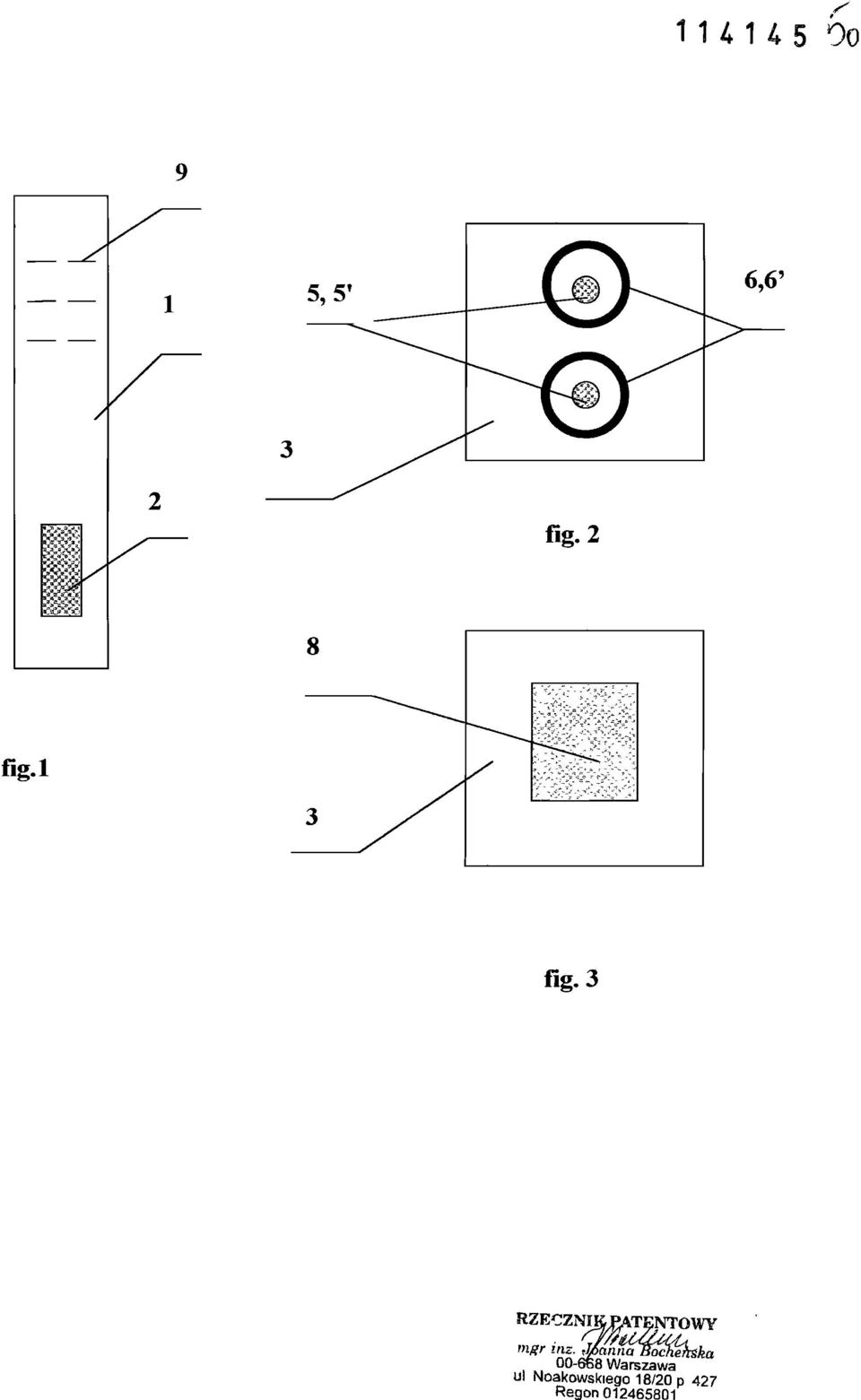

5 / 1 U U 5 Oo fig. 2 fig.l fig. 3 RZEOZNIKFATENTOWY mgr inz. Manna Bocheńska Warszawa

6 1 U U 5 LCU RZECZOT^J^TENTOWY fig. 4 OO-I
