1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: EGZEMPLARZ ARCHIWALNY (19) PL (n)63175 (13) Y1 (51) Int.CI. F16B 25/00 ( ) (54) Wkręt specjalny (43) Zgłoszenie ogłoszono: BUP 14/05 (73) Uprawniony z prawa ochronnego: Przedsiębiorstwo Produkcyjno-Handlowo-Usługowe WKRĘT-MET-KLIMAS Spółka Jawna, Kuźnica Kiedrzyńska, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/07 (72) Twórca(y) wzoru użytkowego: Joanna Klimas, Kuźnica Kiedrzyńska, PL Wojciech Klimas, Kuźnica Kiedrzyńska, PL co

2 Mk5W Wd Wkręt specjalny Przedmiotem wzoru użytkowego jest wkręt specjalny przeznaczony szczególnie do mocowania w twardym drewnie, a także płytach wiórowych. Dotychczas znane są różne konstrukcje wkrętów. Zależnie od przeznaczenia różnią się one ukształtowaniem powierzchni zewnętrznej oraz rodzajem materiału z którego są wykonane. Tak na przykład znane są wkręty samowiercące posiadające na części powierzchni gwint a na pozostałej części końcówkę samowiertną o klinowych występach ułatwiających wprowadzenie do podłoża w którym są mocowane. Wkręty takie stosowane są najczęściej do mocowania blach i lekkich profili stalowych. Natomiast do łączenia płyt warstwowych stosowane bywają wkręty z gwintem umiejscowionym w pobliżu główki wkręta oraz na jego przeciwległym końcu - a środkowa powierzchnia obwodowa w tych wkrętach jest gładka. Znane są też wkręty do mocowania profili stalowych, które posiadają na swej powierzchni gwint o odpowiedniej gęstości zwojów oraz odpowiedniej ostrości gwintu. Wkręty do drewna natomiast i do płyt wiórowych charakteryzują się najczęściej ostrym i głębokim zarysem gwintu oraz niewielkim momentem skręcania. Tak więc łatwość wprowadzania wkrętów w podłoże oraz zapewnienie trwałości łączenia uzyskiwano dotychczas w różnych rodzajach wkrętów różnymi metodami, w tym poprzez dobór i zastosowanie odpowiedniego gwintu np. pojedynczego, wielokrotnego lub drobnozwojowego, poprzez dobór wysokości gwintu, odpowiedniego skoku bądź kąta nachylenia do osi a także poprzez stosowanie końcówki samowiertnej lub odpowiednie rozmieszczenie i proporcje powierzchni gwintowanej i gładkiej na obwodowej powierzchni wkręta. Celem dalszego ulepszania wkrętów opracowano wkręt specjalny, którego konstrukcję stanowi trzon o powierzchni pokrytej gwintem i zakończonej z jednej strony główką a z drugiej, przeciwległej strony zakończony ostrzem. Wkręt ten

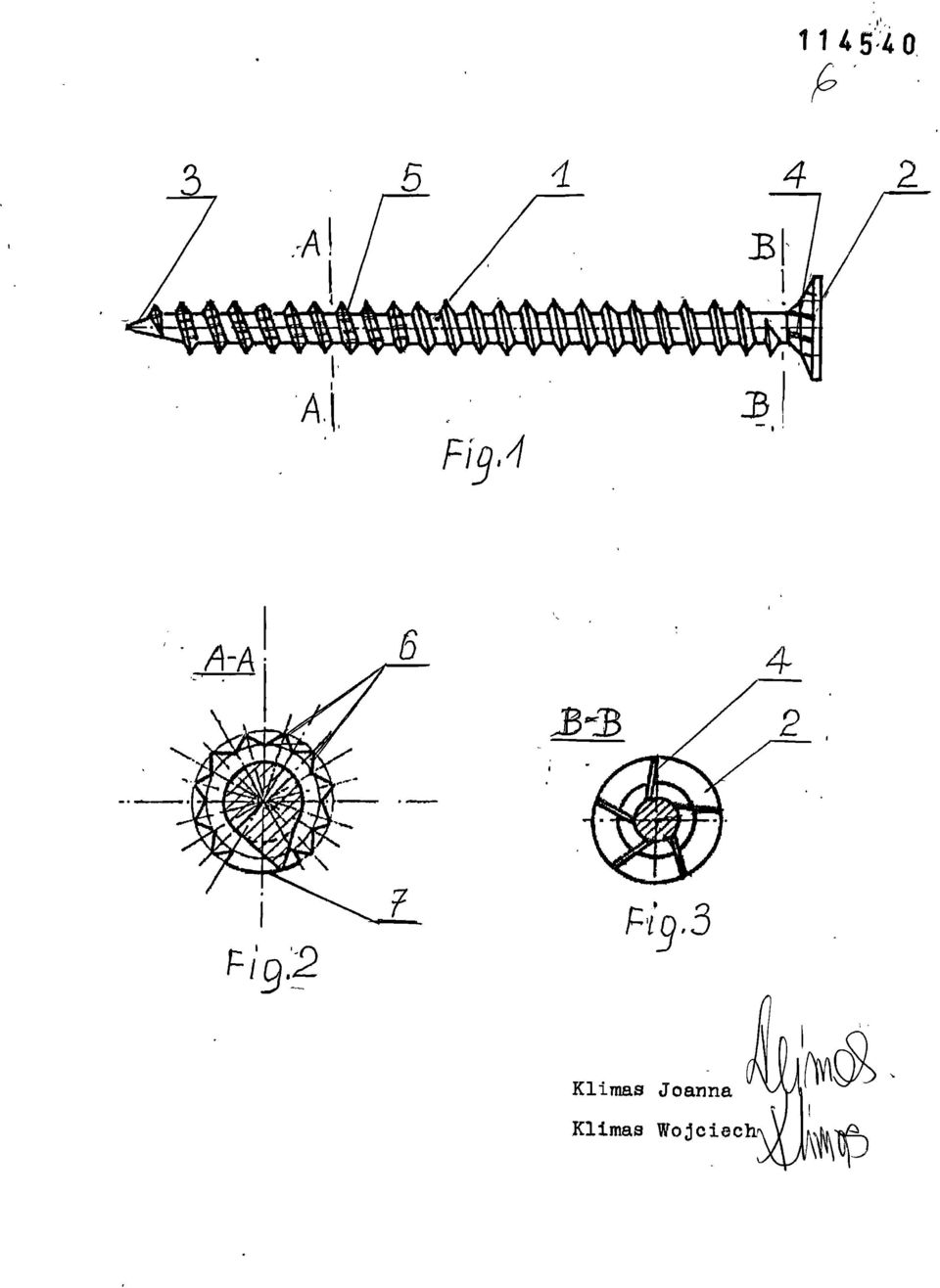

3 charakteryzuje się tym, że od strony ostrza - na wysokości równej co najmniej połowie długości zwoju gwintu - każdy krąg gwintu posiada na swym obrzeżu zęby o symetrycznym kształcie oraz wycinek obrzeża o gładkiej krawędzi. Wycinki gładkich krawędzi w kolejnych kręgach gwintu rozmieszczone są nad sobą w jednej płaszczyźnie równoległej do osi wkręta. Wkręt o powyższej konstrukcji umożliwia łatwiejsze prowadzenie w podłożu - jako, że zęby znajdujące się na obwodzie przednich kręgów gwintu torują drogę prowadzenia zmniejszając opór podłoża. Tym samym więc zęby powyższe ułatwiają i przyspieszają wkręcanie. Wkręcanie przy pomocy opisanego wkrętu jest realizowane znacznie szybciej i przy użyciu zdecydowanie mniejszej siły. Natomiast wycinki gładkich krawędzi gwintu umożliwiają usuwanie na zewnątrz powstałych w trakcie wkręcania wiórów i trocin. Przedmiot wzoru użytkowego uwidoczniono na rysunku, na którym fig. 1 - przedstawia widok wkręta, fig. 2 - przedstawia przekrój poprzeczny wkręta z uwidocznieniem ząbkowanego gwintu i fig. 3 - przedstawia także przekrój poprzeczny wkręta z uwidocznieniem stożkowego spodu główki wkręta. Jak pokazano na rysunku - konstrukcję wkręta będącego przedmiotem wzoru użytkowego - stanowi trzon i zakończony z jednej strony główką 2 a z drugiej przeciwległej strony zakończony ostrzem 3. Główka 2 od strony wewnętrznej, tj. na powierzchni stożkowego spodu posiada ryfle 4 zapewniające lepsze blokowanie wkręta po jego osadzeniu w podłożu. Natomiast powierzchnia trzonu 1 między główką 2 i ostrzem 3 pokryta jest gwintem 5. Na kręgach gwintu - od strony ostrza 3 - wykonane są symetryczne zęby 6 i między zębami 6 na każdym ząbkowanym kręgu gwintu znajduje się wycinek gładkiej krawędzi 7. Ząbkowane gwinty 5 umiejscowione są od strony ostrza 3 i dochodzą do wysokości równej co najmniej połowie długości zwoju gwintów5. A fl I RZECZNIK PĄ Aniia Korbela

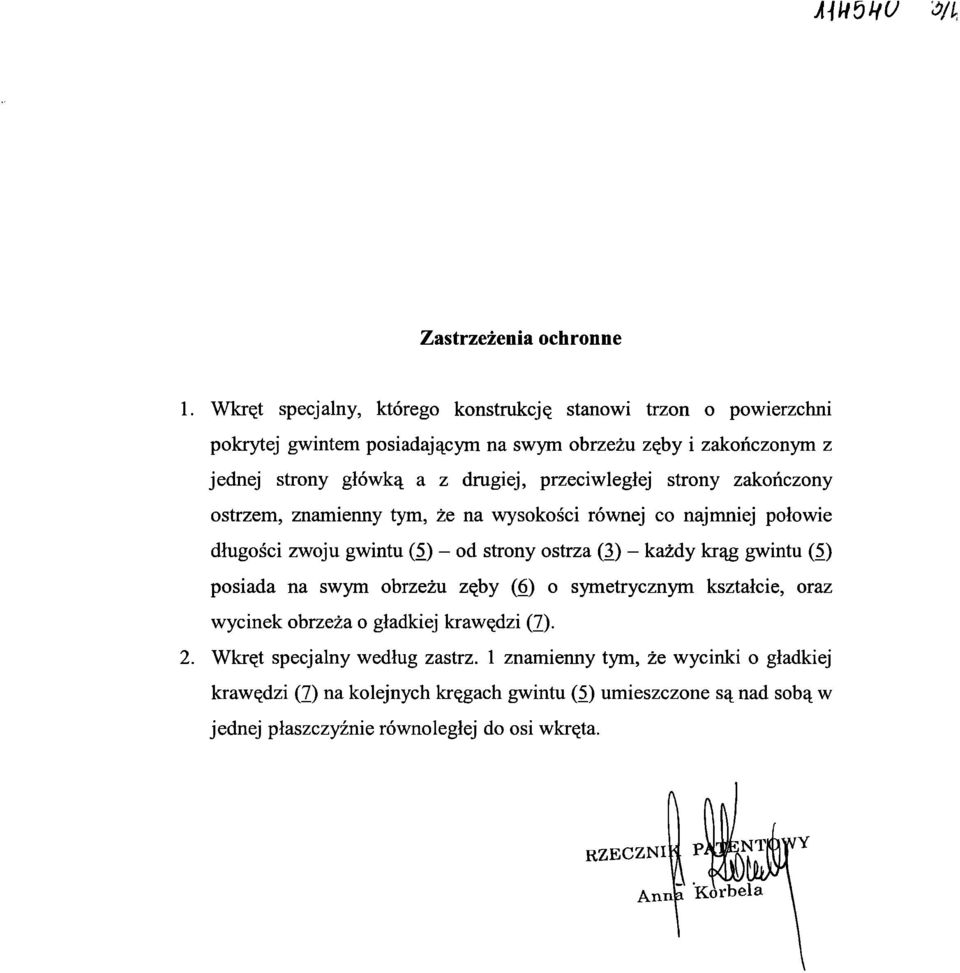

4 Zastrzeżenia ochronne 1. Wkręt specjalny, którego konstrukcję stanowi trzon o powierzchni pokrytej gwintem posiadającym na swym obrzeżu zęby i zakończonym z jednej strony główką a z drugiej, przeciwległej strony zakończony ostrzem, znamienny tym, że na wysokości równej co najmniej połowie długości zwoju gwintu (5) - od strony ostrza (3) - każdy krąg gwintu (5) posiada na swym obrzeżu zęby (6) o symetrycznym kształcie, oraz wycinek obrzeża o gładkiej krawędzi (7). 2. Wkręt specjalny według zastrz. 1 znamienny tym, że wycinki o gładkiej krawędzi (7) na kolejnych kręgach gwintu (5) umieszczone są nad sobą w jednej płaszczyźnie równoległej do osi wkręta. RZECZNI* Annfe Korbela

5 O Fig-3 Klimas Joanna Klimas Wojciech'
