1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ AM/WALNY m OPIS OCHRONNY PL WZORU UŻYTKOWEGO (21) Numer zgłoszenia: Data zgłoszenia: ) Y1 Intel7: B65D 19/22 B65D 19/32 Paleta z tworzywa sztucznego, zwłaszcza ze styropianu (43) Zgłoszenie ogłoszono: BUP 26/00 Uprawniony z prawa ochronnego: Żuralski Zenon, Włynkówko, PL (45) o udzieleniu prawa ochronnego ogłoszono: WUP 01/04 Twórca wzoru użytkowego: Zenon Żuralski, Włynkówko, PL 00 Pm

2 $M (qo(l$ Paleta z tworzywa sztucznego, zwłaszcza ze styropianu Przedmiotem wzoru użytkowego jest paleta z tworzywa sztucznego, zwłaszcza ze styropianu. Znana jest z niemieckiego opisu wynalazku nr płaska paleta z tworzywa sztucznego mająca płaską część górną stanowiącą płytę nośną oraz spód. Część spodu wykonana jest jednoczęściowo z płytą nośną i stanowi go jakby dziewięć nóg, które od dołu opierają się na płaskiej podporze zawierającej kątownikowe elementy wzmacniające. Ponieważ pomiędzy nogami, które są po trzy przy każdym z boków i pod środkiem płyty nośnej są puste przestrzenie, umożliwiają one transport palety wózkami, których widły wchodzą w otwory pomiędzy tymi nogami. Znana jest także ze zgłoszenia w Urzędzie Patentowym RP wzoru użytkowego W paleta ładunkowa, zawierająca płytę nośną w kształcie prostopadłościanu, której spód zawiera dziewięć nóżek rozstawionych po trzy nóżki boczne przy każdym boku oraz jedną w środku spodu. Cztery narożne nóżki boczne są wspólne dla sąsiadujących boków. Wszystkie ściany zewnętrzne nóżek bocznych są przedłużeniem pionowych boków płyty nośnej, przy czym boki płyty nośnej są wyższe od jej poziomej płaszczyzny. Ponadto boki płyty nośnej mają w narożnikach wycięcia umożliwiające spływ cieczy zbierającej się ewentualnie na płycie.

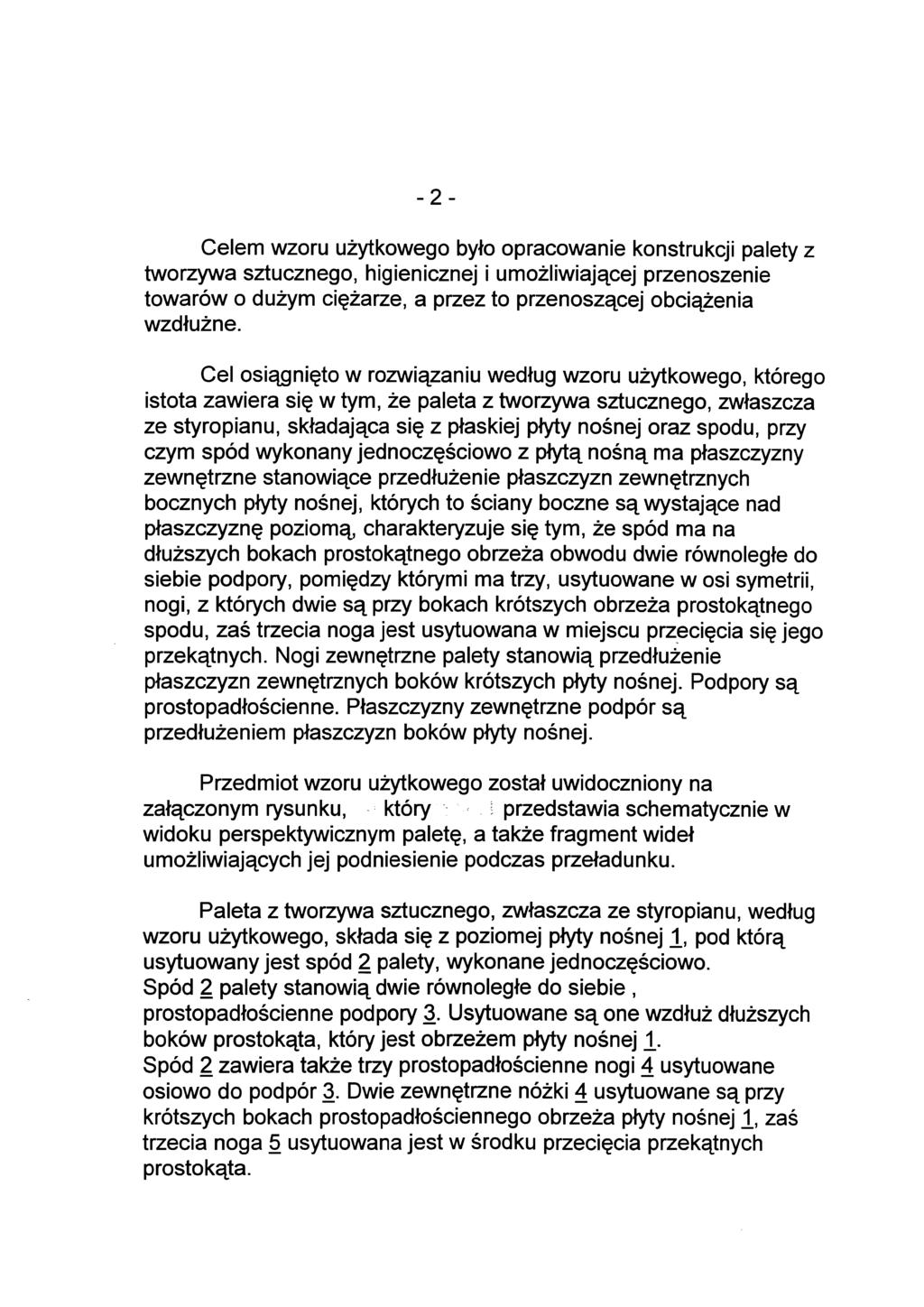

3 -2- Celem wzoru użytkowego było opracowanie konstrukcji palety z tworzywa sztucznego, higienicznej i umożliwiającej przenoszenie towarów o dużym ciężarze, a przez to przenoszącej obciążenia wzdłużne. Cel osiągnięto w rozwiązaniu według wzoru użytkowego, którego istota zawiera się w tym, że paleta z tworzywa sztucznego, zwłaszcza ze styropianu, składająca się z płaskiej płyty nośnej oraz spodu, przy czym spód wykonany jednoczęściowo z płytą nośną ma płaszczyzny zewnętrzne stanowiące przedłużenie płaszczyzn zewnętrznych bocznych płyty nośnej, których to ściany boczne są wystające nad płaszczyznę poziomą charakteryzuje się tym, że spód ma na dłuższych bokach prostokątnego obrzeża obwodu dwie równoległe do siebie podpory, pomiędzy którymi ma trzy, usytuowane w osi symetrii, nogi, z których dwie są przy bokach krótszych obrzeża prostokątnego spodu, zaś trzecia noga jest usytuowana w miejscu przecięcia się jego przekątnych. Nogi zewnętrzne palety stanowią przedłużenie płaszczyzn zewnętrznych boków krótszych płyty nośnej. Podpory są prostopadłościenne. Płaszczyzny zewnętrzne podpór są przedłużeniem płaszczyzn boków płyty nośnej. Przedmiot wzoru użytkowego został uwidoczniony na załączonym rysunku, który A przedstawia schematycznie w widoku perspektywicznym paletę, a także fragment wideł umożliwiających jej podniesienie podczas przeładunku. Paleta z tworzywa sztucznego, zwłaszcza ze styropianu, według wzoru użytkowego, składa się z poziomej płyty nośnej 1, pod którą usytuowany jest spód 2 palety, wykonane jednoczęściowo. Spód 2 palety stanowią dwie równoległe do siebie, prostopadłościenne podpory 3. Usytuowane są one wzdłuż dłuższych boków prostokąta, który jest obrzeżem płyty nośnej 1. Spód 2 zawiera także trzy prostopadłościenne nogi 4 usytuowane osiowo do podpór 3. Dwie zewnętrzne nóżki 4 usytuowane są przy krótszych bokach prostopadłościennego obrzeża płyty nośnej 1, zaś trzecia noga 5 usytuowana jest w środku przecięcia przekątnych prostokąta.

4 -3- Korzystnym jest, gdy płaszczyzny zewnętrzne 6 nóg 4 zewnętrznych są przedłużeniem płaszczyzny zewnętrznej 7 boku płyty nośnej 1_. Korzystnym jest także, że płaszczyzny zewnętrzne 8 podpór 3 są przedłużeniem płaszczyzn 9 boków płyty nośnej 1_. Paleta wykonana jest w całości ze styropianu, przez co sama w sobie jest lekka. Pełnomocnik: RZECŻ^K^PAIENTOWY inż. Dakota Niburska tel. (oso) f,; "' to*

5 Gd<c$ Zastrzeżenia ochronne 1. Paleta z tworzywa sztucznego, zwłaszcza ze styropianu, składająca się z płaskiej płyty nośnej oraz spodu, przy czym spód wykonany jednoczęściowo z płytą nośną ma płaszczyzny zewnętrzne stanowiące przedłużenie płaszczyzn zewnętrznych bocznych płyty nośnej, których to ściany boczne są wystające nad płaszczyznę poziomą, znamienna tym, że spód (2) ma na dłuższych bokach prostokątnego obrzeża obwodu dwie równoległe do siebie podpory (3), pomiędzy którymi ma trzy, usytuowane w osi symetrii, nogi (4, 5), z których dwie (4) są przy bokach krótszych obrzeża prostokątnego spodu, zaś trzecia noga (5) jest usytuowana w miejscu przecięcia się jego przekątnych. 2. Paleta według zastrz.1, znamienna tym, że nogi (4) zewnętrzne palety stanowią przedłużenie płaszczyzn zewnętrznych (7) boków krótszych płyty nośnej Q). 3. Paleta według zastrz.1, znamienna tym, że podpory (3) są prostopadłościenne. 4. Paleta według zastrz.1, znamienna tym, że płaszczyzny zewnętrzne (8) podpór (3) są przedłużeniem płaszczyzn (9) boków płyty nośnej (D- QTŚTfCc" Pełnomocnik: \LSKI ^"SSr^ rzecznikjaientowy inż. Danuta Niburska
